透镜及其应用.ppt

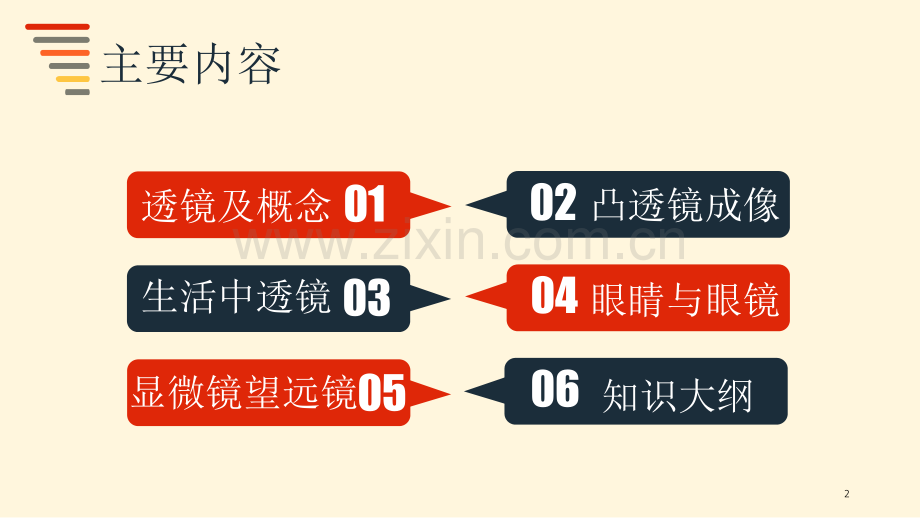

透镜及其应用1主要内容01透镜及概念02凸透镜成像03生活中透镜04眼睛与眼镜05显微镜望远镜06知识大纲2透镜概念：透镜是利用光的折射光的折射来工作的光学元件，它是由透明物质透明物质（如玻璃、塑料、水晶等）制成的，表面是球面球面的一部分。按其厚薄厚薄形状分为凸透镜（中间厚，边缘薄）凹透镜（中间薄，边缘厚）ABCDE F3凸透镜的相关概念 C1 C2主光轴主光轴：透过透镜两个球面球心的直线（每个透镜都有一条主光轴）主光轴 C1 C2光心O光心O光心光心：主光轴上有个特殊的点，通过它的光传播方向不改变，这个点叫做透镜的光心4OFF凸透镜的会聚作用（会聚透镜）焦点(F):凸透镜能使跟主光轴平行的光通过凸透镜后会聚在主光轴上的一点，这一点叫做凸透镜的焦点（透镜两侧各有一个焦点且对称）凸透镜有两个实焦点实焦点焦距(f):焦点到凸透镜光心的距离（透镜两侧焦距相等）5平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点虚焦点FF凹透镜的发散作用（发散透镜）6F平行于主轴的光线，折射后通过焦点通过焦点的光线或者从焦点出发的光线，折射后跟主轴平行通过光心的光线经过透镜后方向不变凸透镜的三种特殊光线07FF平行于主光轴的光线，折射光线的反向延长线通过入射侧虚焦点延长线经过凹透镜对侧虚焦点的光线，折射后跟主轴平行通过光心的光线经过透镜后方向不变。0凹透镜的三种特殊光线81.透镜有两类 一类是中间厚边缘薄的叫 _.一类是中间薄边缘后厚的叫_.2.凸透镜对光线有_作用,凹透镜对光线有_作用.3.凸透镜有_个_焦点(填虚、实),凹透镜有_个_焦点(填虚、实).4、把光源放在凸透镜的_处，通过凸透镜后会成为一束平行光线。5、光线射入平面镜会发生_现象，光线通过透镜会发生_现象。96、光学器件平面镜、凹镜、凸镜、凹透镜、凸透镜中，利用光的反射规律工作的是_镜、_镜；利用光的折射规律工作的是_镜；没有焦点的是_镜；有实焦点的是_镜；有虚焦点的是_镜利用光的反射规律工作的是：平面镜、凹镜、凸镜利用光的折射规律工作的是：凹透镜、凸透镜没有焦点的是：平面镜有实焦点的是：凹镜、凸透镜有虚焦点的是：凸镜、凹透镜10在下列各图中填上适当的光学元件：黑箱子111、摸（根据透镜结构特点来辨别）2、照（根据对平行光的作用辨别）3、看（根据透镜成像特点来辨别）辨别透镜类型用透镜来观察本上的字，看字有什么变化？结论：若通过透镜看到的是放大的像，那么这个透镜是凸透镜 若通过透镜看到的是缩小的像，那么这个透镜是凹透镜12凸透镜成像的相关概念FF2F2FO物距u像距v焦距f可以通过比较像距和物距来判断：若像距大于物距，则是放大的像；若像距等于物距，则是等大的像；若像距小于物距，则是缩小的像。实像：实际光线会聚点所成的像。虚像：实际光线反向延长线的会聚点所成的像。13凸透镜成像的规律（图像法）FF2F2F当u=时，v=f。即物体位于无穷远时，相当于平行光，像在一倍焦距处成一点，像与物异侧。应用：测定焦距14凸透镜成像的规律（图像法）ABA1B1FF2F2F当u2f时，2fvf。即物体位于2倍焦距以外时，像的位置在一倍焦距与二倍焦距之间，像与物异侧，成缩小、倒立的实像。应用：照相机、眼睛15凸透镜成像的规律（图像法）ABA1B1FF2F2F当u=2f时，v=2f。即物体2倍焦距之间时，像也位于2倍焦距，像与物异侧，成等大、倒立的实像。16凸透镜成像的规律（图像法）ABA1B1FF2F2F当fu2f。即物体位于1倍焦距和2倍焦距之间时，像位于2倍焦距以外，像与物异侧，成放大、倒立的实像。应用：幻灯机17凸透镜成像的规律（图像法）ABFF2F2F当u=f时，v=。即物体位于1倍焦距时，不成像应用：探照灯18凸透镜成像的规律（图像法）ABA1B1FF2F2F当uUfUf放大、正立、虚放大、正立、虚放大、倒立、实放大、倒立、实缩小、倒立、实缩小、倒立、实223、有一凸透镜的焦距在1020厘米之间，当物体距透镜25厘米时，所成的像一定是（）A、缩小的像 B、放大的像 C、正立的像 D、倒立的像4、当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能()A、50厘米 B、40厘米 C、30厘米 D、10厘米235、一块焦距为10厘米的凸透镜前有一个物体，沿主光轴从离凸透镜40厘米处逐渐移到15厘米处。在此过程中像的大小变化情（）A、都成放大的像 C、先成缩小的像，后成放大的像 B、都成缩小的像 D、先成放大的像，后成缩小的像6、某凸透镜的焦距为10厘米，当物体沿主光轴从距凸透镜40厘米处向15厘米处移动时，则()A、像变大，像到物之间的距离先变大，再变小。B、像变大，像到物之间的距离先变小，再变大。C、像变大，像到物之间的距离变小。D、像变大，像到物之间的距离变大。CB24生活中的透镜照相机照相机幻灯机幻灯机投影仪投影仪凸透镜能成倒立缩小的实像凸透镜能成倒立放大的实像凸透镜能成倒立放大的实像放大镜放大镜凸透镜能成正立放大的虚像25照相机原理图照相机原理图镜头光圈物体胶片暗箱镜头镜头:凸透镜凸透镜胶片胶片:光屏光屏暗箱暗箱:像距像距26 1.照像时,在底片上所成的像比被拍摄的景物大还是小?2.像是实像还是虚像?3.正立的还是倒立的?4.要想使底片上的像大些,怎么办?27照相机的镜头相当于一个凸透镜,当物体到镜头的距离大于二倍焦距时,底片上就成了一个倒立、缩小的实像。物体离照相机越_,底片上成的像越小,而镜头离底片越_.远近照相机原理28思考：思考：1.幻灯片与屏幕上的像哪个大？哪个小？幻灯片与屏幕上的像哪个大？哪个小？2.哪一段是物距，哪一段是像距？物距和像距哪个大？哪一段是物距，哪一段是像距？物距和像距哪个大？3为使银幕上获得的像是正立放大的像，幻灯片应如何放置为使银幕上获得的像是正立放大的像，幻灯片应如何放置？幻幻灯灯机机原原理理2930幻灯机和投影仪原理：幻灯机和投影仪的镜头相当于一个凸透镜,当物体到凸透镜的距离在大于一倍焦距，小于二倍焦距时，成倒立、放大、实像。投影仪与幻灯机原理基本相同，主要是结构结构不同：（1）幻灯机把要显示的竖直幻灯片，由光源通过镜头（凸透镜）直接在竖直的屏幕上形成幻灯片的实像；（2）投影仪把水平放置的投影片，由光源通过镜头（凸透镜）后，再由平面镜反射到竖直的屏幕上形成投影片的实像；总之它们的区别在于投影仪多了一个平面镜来改变光的传播方向，而幻灯机中没有平面镜31放大镜原理32小小 结结1、照相机是利用凸透镜到物体的距离大于2倍焦距时，成倒立、缩小的实像的原理制成的。2、幻灯机是利用物体在凸透镜2倍焦距到焦距之间时，成倒立、放大的实像的原理制成的。放投影片时，底片应该倒插。3、放大镜是利用物体到凸透镜的距离小于焦距时，成正立、放大的虚像的原理制成的。33角膜角膜晶状体晶状体视网膜视网膜相当于凸透镜相当于凸透镜相当于一个光屏相当于一个光屏眼睛-类似照相机的凸透镜成像晶状体、角膜等组织共同作用相当于一个凸透镜，从物体发出的光线经过它会聚在视网膜上，形成物体的像。34看清远近物体的原理-晶状体的调节作用 当睫状体放松时，晶状体变薄，远处来的光线恰好会聚在视网膜上，眼球可以看清远处的物体。当睫状体收缩时，晶状体变厚，近处来的光线恰好会聚在视网膜上，眼球可以看清近处的物体。35近视眼及其矫正1 1、成因：、成因：2 2、矫正：、矫正：晶状体太厚，折光能力太强，成晶状体太厚，折光能力太强，成像于视网膜前。像于视网膜前。配戴用凹透镜做成的近视眼镜。配戴用凹透镜做成的近视眼镜。36远视眼及其矫正1 1、成因：、成因：2 2、矫正：、矫正：晶状体太薄，折光能力太弱，成晶状体太薄，折光能力太弱，成像于视网膜后。像于视网膜后。配戴用凸透镜做成的远视眼镜。配戴用凸透镜做成的远视眼镜。（老花眼镜）（老花眼镜）37眼镜的度数1、什么是透镜焦度？2、什么是眼镜的度数？3、眼镜的正、负度数是什么意思？焦距的倒数，=1/f，单位：m-1镜片的度数透镜焦度乘100的值，D=100,单位：度眼镜的正、负度数分别表示是凸透镜和凹透镜381、在正常情况下，视网膜上接收到的像是 像；加上矫正眼镜后，视网膜上接收到的像是 像。（填“实”或“虚”）2、近视眼只能看近处的物体可能的原因是（）A、晶状体太厚；B、晶状体太薄；C、像成在视网膜后；D、眼球太长。4、有+250度-200度的眼睛片，它们的焦距分别是多少？近视眼配戴哪个？A、D实实0.4m、0.5m、-200度3、远视眼不能看清近处的物体的可能原因是（）A、眼球太短；B、晶状体太薄；C、像成在视网膜前；D、像成在视网膜后。A、B、D39显微镜1、结构结构物镜：靠近物体的透镜，相当于一个凸透镜。目镜：靠近眼睛的透镜，相当于一个凸透镜。2光学显微镜的原理原理 物物镜镜：相当于投投影影仪仪的镜头，成倒立放大的实像目目镜镜：相当于放放大大镜镜(成正立放大的虚像)把物镜所成的像再放大一次。反光镜：增加光的强度，便于观察物体。载物台：承载被观察物体。显微镜看到的像是倒立还是正立？显微镜目镜和物镜比较谁的焦距大？倒立的倒立的目镜目镜40望远镜1.基本构成:目镜和物镜都是凸凸透镜 f物f目 2原理：物镜：相当于照相机照相机的镜头，使远处的物体在焦点附近成倒立、缩小、实像。目镜：相当于放放大大镜镜（成正立放大的虚像），把物镜所成的像再放大一次。41、通过两个透镜观察物体：（1）以焦距较小的凸透镜为目镜，以焦距较大的凸透镜为物镜，调节两者间的距离，观察远处的物体，你看到的像是 _。（2）以焦距较大的凸透镜为目镜，以焦距较小 的凸透镜为物镜，调节两者间的距离，观察远处的物体，你看到的像是_。(3)一般天文望远镜的目镜和物镜使用的都是_镜，_镜的焦距较大。(4)显微镜的目镜和物镜都是_镜，_镜的焦距较大。倒立放大的虚像 倒立放大的虚像凸透物凸透目422、在用显微镜观察细小物体时，来自被观察物体的光经过物镜后生成一个 的 像；在用望远镜观察远方物体时，来自被观察物体的光经过物镜后生成一个 的 像。放大实缩小实43谢谢各位！44此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！45
