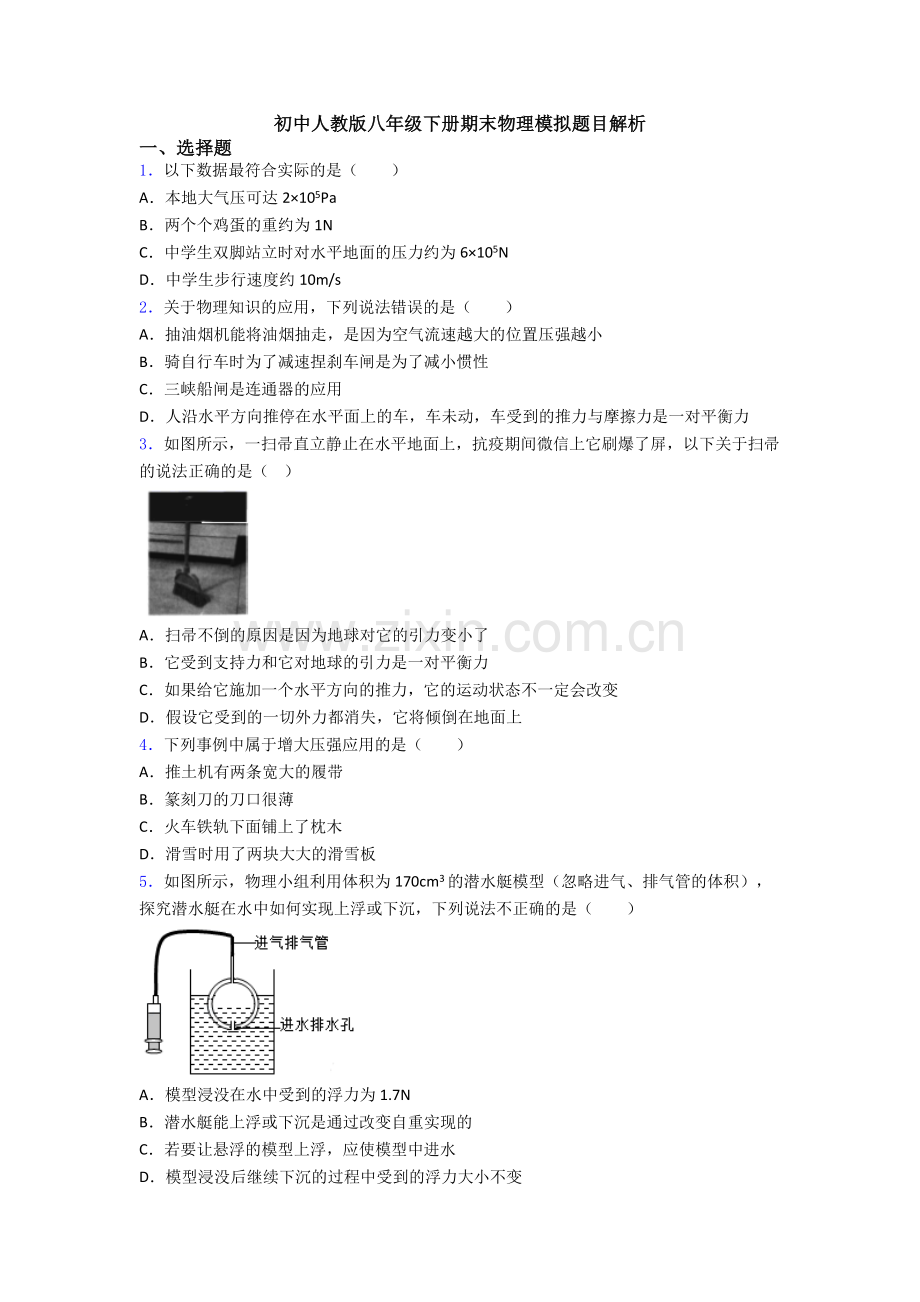

初中人教版八年级下册期末物理模拟题目解析
一、选择题
1．以下数据最符合实际的是（　　）
A．本地大气压可达2×105Pa
B．两个个鸡蛋的重约为1N
C．中学生双脚站立时对水平地面的压力约为6×105N
D．中学生步行速度约10m/s
2．关于物理知识的应用，下列说法错误的是（　　）
A．抽油烟机能将油烟抽走，是因为空气流速越大的位置压强越小
B．骑自行车时为了减速捏刹车闸是为了减小惯性
C．三峡船闸是连通器的应用
D．人沿水平方向推停在水平面上的车，车未动，车受到的推力与摩擦力是一对平衡力
3．如图所示，一扫帚直立静止在水平地面上，抗疫期间微信上它刷爆了屏，以下关于扫帚的说法正确的是（ ）

A．扫帚不倒的原因是因为地球对它的引力变小了
B．它受到支持力和它对地球的引力是一对平衡力
C．如果给它施加一个水平方向的推力，它的运动状态不一定会改变
D．假设它受到的一切外力都消失，它将倾倒在地面上
4．下列事例中属于增大压强应用的是（　　）
A．推土机有两条宽大的履带
B．篆刻刀的刀口很薄
C．火车铁轨下面铺上了枕木
D．滑雪时用了两块大大的滑雪板
5．如图所示，物理小组利用体积为170cm3的潜水艇模型（忽略进气、排气管的体积），探究潜水艇在水中如何实现上浮或下沉，下列说法不正确的是（　　）

A．模型浸没在水中受到的浮力为1.7N
B．潜水艇能上浮或下沉是通过改变自重实现的
C．若要让悬浮的模型上浮，应使模型中进水
D．模型浸没后继续下沉的过程中受到的浮力大小不变

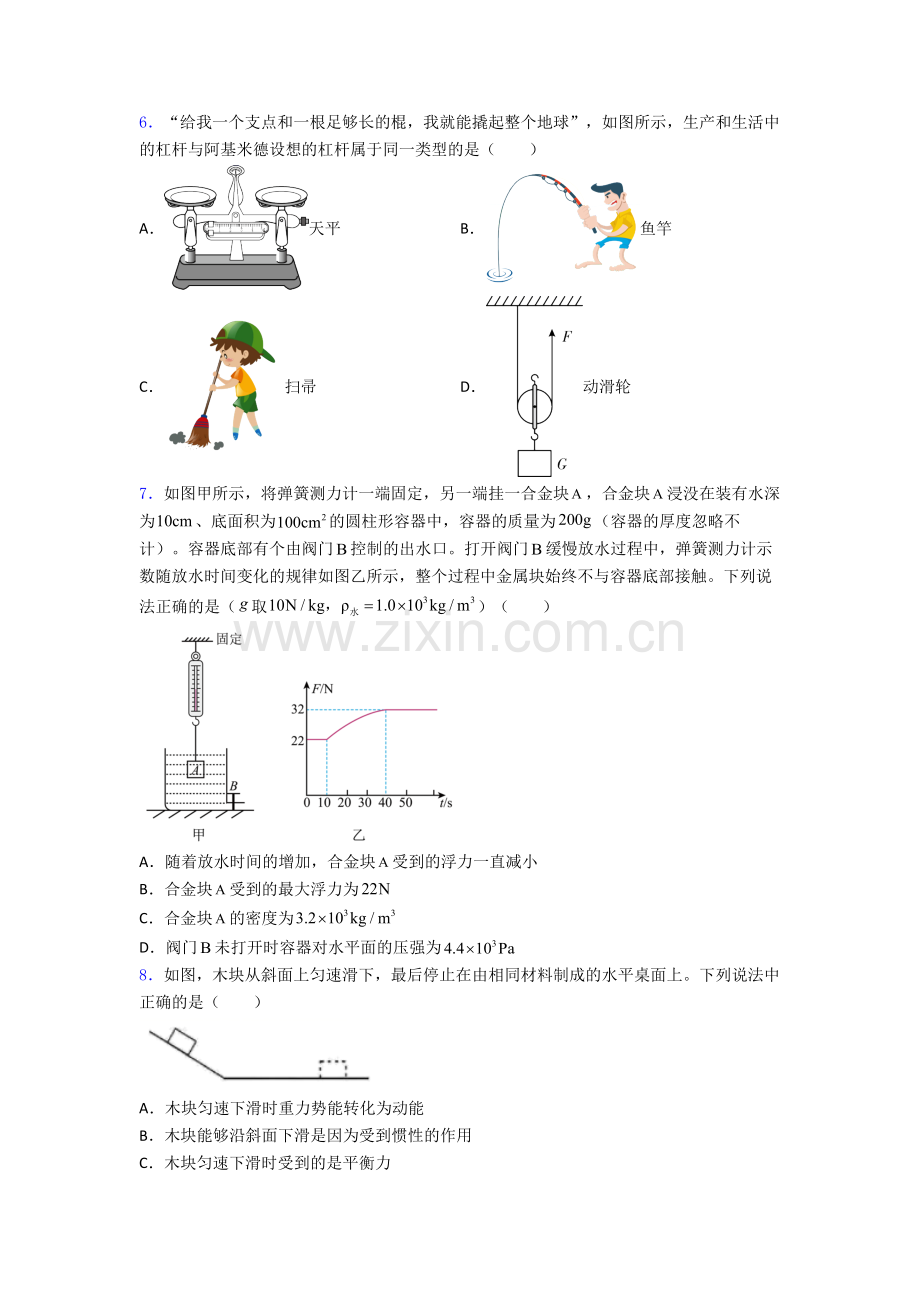

6．“给我一个支点和一根足够长的棍，我就能撬起整个地球”，如图所示，生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（　　）
A．天平 B．鱼竿
C．扫帚 D．动滑轮
7．如图甲所示，将弹簧测力计一端固定，另一端挂一合金块，合金块浸没在装有水深为、底面积为的圆柱形容器中，容器的质量为（容器的厚度忽略不计）。容器底部有个由阀门控制的出水口。打开阀门缓慢放水过程中，弹簧测力计示数随放水时间变化的规律如图乙所示，整个过程中金属块始终不与容器底部接触。下列说法正确的是（取）（　　）

A．随着放水时间的增加，合金块受到的浮力一直减小
B．合金块受到的最大浮力为
C．合金块的密度为
D．阀门未打开时容器对水平面的压强为
8．如图，木块从斜面上匀速滑下，最后停止在由相同材料制成的水平桌面上。下列说法中正确的是（　　）

A．木块匀速下滑时重力势能转化为动能
B．木块能够沿斜面下滑是因为受到惯性的作用
C．木块匀速下滑时受到的是平衡力
D．木块在整个运动过程中受到的摩擦力大小相等
二、填空题
9．打点计时器是测量 ___________的工具，如图所示是某同学利用弹簧秤测量物体重力时出现的情景，该弹簧秤的测量范围是___________，最小分度值是___________牛，若该同学测得力如图所示为 ___________牛。

10．锤头松动了，把锤柄在固定的物体上撞几下使之套紧，如图这主要是利用______具有惯性，能说明物体具有惯性的原理是_______。

11．用刀切菜时，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来______压强；或者可以使劲切，这是利用______的方法来增大压强。
12．如图所示，三辆汽车分别停在红绿灯前A、B、C三条机动车道上，绿灯亮起后，坐在甲车上的乘客身体突然向左倾斜，则甲车原来停在 ______车道上；在道路上对汽车进行限速，实际上是限制汽车的 ______（选填“动能”或“重力势能”）。

13．如图所示，在玻璃杯里装上大半杯米，把一根筷子插在中间，将米压紧并使筷子直立，再往杯内加少许水，过一会儿拿起筷子，可以看到筷子把装米的玻璃杯提起来。这是因为米吸水后发涨发涩，既增大了米对筷子和米对玻璃杯的 ______，又增大了它们接触面的粗糙程度，从而增大了摩擦力。若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为 ______N，方向______。

14．生活处处有物理，下面是小明做的小实验：如甲图所示，当向两张纸中间吸气时，可以看到的现象是：______，这个实验现象说明：______，根据这一规律可制成图乙所示装置，当向塑料管B中用力吹气时，塑料管A中水面将会______。（选填“上升”、“下降”或“不动”）

15．如图所示，轻质杠杆的中点悬挂着重力为50N的物体，在杠杆的最右端施加一个竖直向上的力F使杠杆保持水平平衡，则力F的大小为 ______N；保持力F的方向不变，将重物向右移动，要使杠杆保持水平平衡，力F将 ______；保持重物位置不变，力F的方向始终与杠杆垂直，将杠杆沿逆时针方向缓慢转动一定角度，力F将 ______。（后两空均选填“变大”、“变小“或“不变”）

16．将一个漂浮在油面上的立方体工件用竖直向下的力F缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示。已知力F为负值时，表明它的方向与原来的方向相反，油的密度为___kg/m³，已知容器底面积为5000cm³，从漂浮到F=400N的过程中，重力对工件做的功为_______J。

三、解答题
17．如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。

18．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

19．画出人站在地面利用如图滑轮组提升重物的正确绕线。

20．兴趣小组同学用橡皮泥和弹簧测力计探究影响重力大小的因素。

（1）他们所用弹簧测力计如图所示，此弹簧测力计的分度值是_______，所能测量的最大力是________；
在使用它测量力前，应先进行的调节是_________。
（2）在“探究重力的大小与质量的关系”实验中，同学们实验数据记录如下表：
质量m/kg
0.06
0.10
0.18
0.22
0.32
0.34
重力G/N
0.6
1.0
1.8
2.2
3.2
3.4
①探究过程中还用到的测量工具是 ___________。
②分析表中实验数据，发现物体重力与质量的_______是一定值，于是我们可得出的结论：________。
（3）探究物体重力大小跟物体形状的关系时，同学们用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。
被测物体
橡皮泥1
橡皮泥2
橡皮泥3
橡皮泥4
形状
长方体
三棱柱
四棱锥
球形
重力/N
4.2
3.8
3.6
4.4
同学们根据数据得出结论：物体重力大小与物体形状有关。他们形成这一错误结论的主要原因是_______。
21．小明用弹簧测力计、正方体木块、水平长木板、砝码等器材做“探究影响滑动摩擦力大小的因素”实验。

（1）如图甲所示，用弹簧测力计拉木块在水平长木板上做______运动，根据________的知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）小明用弹簧测力计匀速拉木块进行了图甲、乙所示的实验操作，记录数据为表中1、2，由此得到的结论是: _________；
实验序号
接触面
压力/N
滑动摩擦力/N
1
木块的正面与木板
2.0
0.4
2
木块的正面与木板
2.5
0.5
3
木块的侧面与木板
2.0
0.6
（3）表中第1和3两次实验中木块受到的滑动摩擦力不同的可能原因是 （______）
A.两次拉动速度不同 B.两次木块对木板的压强不同
C.木块正面和侧面的接触面积不同 D.木块正面和侧面的粗糙程度不同
（4）采用图甲所示的实验装置测量木块与长木板之间的摩擦力时，发现弹簧测力计示数不稳定，很难读数，其原因是________。为解决上述问题，小丽对实验装置进行了改进，用图丙所示的装置进行实验，解决了上述问题，这是因为__________。
二
22．有两只相同的烧杯，分别盛有体积相同的水和酒精，但没有标签，小华采用闻气味的方法判断出无气味的是水。小明则采用压强计进行探究：
（1）若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，发现U形管两边液柱的高度差变化_______ （选填“大”或“小”）；
（2）小明把金属盒分别浸入到两种液体中，发现图 （甲）中U形管两边的液柱高度差较小，认为图（甲）烧杯中盛的是酒精。他的结论是否可靠？________，理由是_______；

（3）小明发现在同种液体中，金属盒离液面的距离越深，U形管两边液柱的高度差就越________，表示液体的压强就越________（以上两空选填“大”或“小”）。
二
23．在探究影响浮力大小因素时，小明做了如图甲所示的实验，请你根据小明的实验探究回答下列问题：

(1)在C与E两图中，保持了排开液体的体积不变，研究的是浮力与 _______ 的关系。若要研究浮力与物体浸入液体中的深度是否有关，则需要分析A图与 _______ 两图的数据。
(2)实验结束后，小明绘制了弹簧测计对金属体的拉力和金属圆柱体所受浮力随浸入液体深度变化的图线，如图乙所示，分析图象可知：
①曲线 ______ （选填“a”或“b”）描述的是金属体所受浮力的变化情况。
②由图乙数据可知金属体的密度为 ______ kg/m3。
24．(1)在“探究物体的动能与哪些因素有关”的实验中，如图甲所示。

①小宇选用质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，分析钢球两次推动水平面上的木块移动的距离，可以探究动能大小与__________的关系；
②实验中，钢球在水平面上推动木块移动的距离__________(选填“相同”或“不同”)。比较实验现象，可以得出动能较小的是__________钢球；
③实验中，若让同一钢球从斜面相同高度处滚下，推动木块在粗糙程度不同的水平面上移动，他发现水平面越光滑，木块移动的距离越__________(选填“远”或“近”)，若水平面绝对光滑，木块将____________________；
(2)他还想“探究滑动摩擦力与压力大小的关系”，进行了如图乙所示的实验；
①在实验操作中他发现，弹簧测力计斜向上拉动物块时，也可使物块在长木板上沿水平方向做匀速直线运动，此过程中，物块处于__________(选填“平衡”或“非平衡”)状态；弹簧测力计对物块的拉力和物块受到的滑动摩擦力__________(选填“是”或“不是”)一对平衡力，理由是__________；
②保持接触面粗糙程度不变，沿水平方向拉物块做匀速直线运动，通过实验得到了表格中的相关数据，请帮他分析，此次试验中，滑动摩擦力的大小与压力之间的表达式为：__________。

25．为了探究斜面的机械效率与斜面的倾斜程度及物重的关系，小明同学在斜面上每次都匀速拉动物块（如图），实验数据记录如下：
实验次数
斜面倾角θ
物重G/N
物块上升高度h/m
拉力F/N
移动距离s/m
机械效率η
1
30°
5.0
0.25
3.4
0.50
73.5%
2
45°
5.0
0.35
4.2
0.50
83.3%
3
45°
10.0
0.35
8.4
0.50

（1）根据表中数据可求出第3次实验的机械效率是 _____（保留一位小数）；
（2）分析表中数据，可以得出的初步结论是：
①在其他条件不变的情况下，斜面倾角越大，所需要的拉力越 _____，斜面的机械效率越 _____；
②斜面的机械效率与物重 _____（填“有关”或“无关”）；
③请举出斜面在生活中应用的一个实例：_____。
26．如图所示为一家用四轮小汽车，下表列出有关数据：
汽车的质量1.6t
100km耗油量10L
每个轮胎与地面的接触面积500cm2
汽油的密度0.71×103kg/m3

若汽车在平直公路上以20m/s的速度匀速行驶了100km，受到的阻力为车重的0.1倍（g取10N/kg）。求：
（1）行驶时汽车产生的牵引力（只考虑车重）；
（2）行驶100km消耗汽油的质量；
（3）该小汽车静止在水平地面上时对地面的压强（只考虑车重）。

27．重为8N的物体挂在弹簧测力计下面，浸没在如图所示圆柱形容器的水中，此时弹簧测力计的示数为6N，求：
（1）物体受到的浮力；
（2）物体的体积；
（3）物体的密度。

28．小刚使用如图所示的滑轮组在水中匀速提升边长为10cm的正方体物块A，动滑轮重20N，不计摩擦、绳重及水的阻力。（ρ物=4×103kg/m3；ρ水=1.0×103kg/m3；g=10N/kg）
（1）正方体物块浸没在水中受到的浮力；
（2）正方体物块打捞出水擦干后放于水平地面，对地面压强；
（3）在水中提升时，当物块上表面距离水面20cm时，下表面受到的水的压力是多少？
（4）正方体物块完全离开水面后上升1m，滑轮组机械效率多大？

【参考答案】
一、选择题
1．B
解析：B
【详解】
A．保定市的海拔高度大概与水平线相平，则其大气压与标准大气压相差无几，约为1×105Pa，故A不符合题意；
B．托起两个鸡蛋的力约为1N，则两个鸡蛋的重力约为1N，故B符合题意；
C．中学生的质量约为50kg，其重力约为
G=mg=50kg×10N/kg=500N
双脚站立时，对水平地面的压力等于自身的重力，约为500N，故C不符合题意；
D．中学生步行的速度约为1.1m/s，故D不符合题意。
故选B。
2．B
解析：B
【详解】
A．抽油烟机能将油烟排到室外，由于流体流速越大的位置压强越小，故 A 正确，不符合题意；
B．骑自行车时为了减速，捏刹车闸是为了防止惯性造成伤害，惯性的大小只与质量有关，与其它因素无关，故B错误，符合题意；
C．船闸的闸室与上、下游构成上端开口，下部连通的容器，是利用了连通器原理，故C正确，不符合题意；
D．人沿水平方向推停在水平面上的车，车未动，处于平衡状态，说明受到的是平衡力，即车受到的推力与摩擦力是一对平衡力，故 D正确，不符合题意。
故选B。
3．C
解析：C
【详解】
A．扫帚直立静止与扫帚平放相比，地球对扫帚的引力没有变化，故A错误；
B．它受到支持力和它对地球的引力两个力的受力物体不是同一个，不是一对平衡力，它受到支持力和地球对它的引力是一对平衡力，故B错误；
C．如果给它施加一个水平方向的推力，地面会产生一个反方向的摩擦力，有可能两个力大小相等，扫帚仍然受力平衡，保持静止，所以它的运动状态不一定会改变，故C正确；
D．假设它受到的一切外力都消失，根据牛顿第一定律可知，它将保持原来竖直静止的状态，不会倾倒在地面上，故D错误。
故选C。
4．B
解析：B
【详解】
A．推土机有两条宽大的履带，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．篆刻刀的刀口很薄，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C．火车铁轨下面铺上了枕木，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．滑雪时用了两块大大的滑雪板，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意；
故选B。
5．C
解析：C
【详解】
A．模型的体积为
V=170cm3=1.7×10-4m3
浸没在水中受到的浮力为
F浮=ρ水gV排=ρ水gV=1×103kg/m3×10N/kg×1.7×10-4m3=1.7N
故A正确，不符合题意；
B．潜水艇在水中浸没时，排开水的体积不变，浮力不变，是通过改变自身的重力来实现上浮和下沉，故B正确，不符合题意；
C．若要让模型上浮，应使模型受到的浮力大于模型自身的重力，因此模型应往外排水，故C错误，符合题意；
D．模型浸没后继续下沉的过程中，模型排开水的体积不变，根据F浮=ρ水gV排可知，模型受到的浮力不变，故D正确，不符合题意。
故选C。
6．D
解析：D
【详解】
阿基米德设想的杠杆动力臂远大于阻力臂，是省力杠杆。
A．天平的动力臂等于阻力臂，是等臂杠杆，故A不符合题意；
B．鱼竿的动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．扫帚的动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．动滑轮的动力臂大于阻力臂，是省力杠杆，故D符合题意。
故选D。
7．C
解析：C
【详解】
A．由图乙可知，随着放水时间的增加，弹簧测力计的示数F先不变后增加再不变，由
F浮=G-F
可知，合金块A受到的浮力先不变后减小，故A错误；
B．由乙图可知，当合金块A全部露出水面后，测力计的示数即合金块A的重力为
F=G=32N
合金块全部浸入水中时的示数为F'=22N，则合金块A最大的浮力为
F浮=G-F'=32N-22N=10N
故B错误；
C．由G=mg可得，合金块A的质量
m===3.2kg
由F浮=ρ水gV排可得
V排== =1×10-3m3=1000cm3
因为此时合金块A浸没在水中，所以合金块A的体积
V=V排=1×10-3m3
则合金块A的密度
ρ===3.2×103kg/m3
故C正确；
D．由题意可知，阀门B未打开时容器中水的体积
V水=Sh=100cm2×10cm=1000cm3=1×10-3m3
所以容器中水的重力
G水=m水g=ρ水V水g=1×103kg/m3×1×10-3m3×10N/kg=10N
容器的重力
G容=m容g=200×10-3kg×10N/kg=2N
由图乙可知阀门B未打开时合金块全部浸入水中时的示数为F'=22N，则容器对水平面的压力
F压=G容+G水+G-F'=2N+10N+32N-22N=22N
所以此时容器对水平面的压强
p===2.2×103Pa
故D错误。
故选C。
8．C
解析：C
【详解】
A．木块匀速下滑，所以动能不变，而斜面与木块之间有摩擦，下滑过程中克服摩擦力做功，重力势能转化为内能，故A错误；
B．木块能够沿斜面下滑是受到重力的作用，故B错误；
C．木块匀速下滑时，处于平衡状态，所受的是平衡力，故C正确；
D．斜面和水平桌面由相同的材料制成，则木块在整个过程中，与物体的接触面的粗糙程度相同 ，木块在斜面上滑下时，对斜面的压力不等于木块的重力，而在水平桌面上运动时，对木块的压力等于重力，即木块对接触面的压力不同，那么整个过程中受到的摩擦力的大小也不相同，故D错误。
故选C。
二、填空题
9．时间 0～8N 0.4 3.2
【详解】
[1]实验室常用打点计时器来测量时间。
[2][4][5]读图可知，弹簧秤最大刻度值是8N，该弹簧秤的测量范围是0～8N ；2N被分成了5等份，分度值是0.4N，弹簧秤的示数为
2N+0.4N×3=3.2N
10．锤头 牛顿第一（惯性）定律
【详解】
[1]如图的操作主要是利用了锤头具有惯性，当锤柄撞到凳子被迫静止时，锤头由于具有惯性保持原来的运动继续向下运动，就会紧套在锤柄上。
[2]根据牛顿第一定律可知，一切物体在不受外力作用的时候，总保持静止状态或者匀速直线运动状态，即物体具有保持运动状态不变的性质，而惯性就是指物体保持运动状态不变的性质，所以牛顿第一定律说明了物体具有惯性。
11．增大 增大压力
【详解】
[1][2]根据压强公式 p= 可知，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来增大压强；或者可以使劲切，利用增大压力的方法来增大压强。
12．C
解析：C 动能
【详解】
[1]汽车停在红绿灯前面时，乘客的上半身和下半身原来一起处于静止状态，汽车向右转弯时，下半身由于受车的摩擦力随汽车向右运动，上半身由于具有惯性继续保持静止状态，所以乘客向左倾倒，说明甲车原来停在右转车道C上。
[2]动能的大小与质量、速度有关，在道路上对汽车进行限速，实际上是限制汽车的动能。
13．压力 3 竖直向上
【详解】
[1]筷子提米，米吸水后发涨，使米的体积变大，米对玻璃板的压力变大。
[2]以米和玻璃杯为研究对象，由于筷子提着米在空中静止，米和玻璃杯受到的重力与米与筷子的摩擦力相平衡，二者大小相等，由于米重2N，玻璃杯重1N，则摩擦力是

[3]因为重力和摩擦力是一对平衡力，所以重力和摩擦力方向相反，重力的方向竖直向下，因此摩擦力的方向竖直向上。
14．B
解析：纸向中间靠拢（合理正确即可） 两张流速大的地方压强小 上升
【详解】
[1][2]当向下垂的两张纸中间吹气时，中间的空气流动速度增大，压强减小；纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小。
[3]向塑料管B吹气时，细管A的上方空气流速变大、压强变小，细管A中的水面在烧杯液面上方的大气压的作用下上升。
15．变大 变小
【详解】
[1]根据杠杆的平衡条件得到
G×＝F×L
F＝＝×50N＝25N
[2]由题知，杠杆最右端的力F竖直向上（方向不变），当重物向右移动时，重物对杠杆拉力的力臂l2
解析：变大 变小
【详解】
[1]根据杠杆的平衡条件得到
G×＝F×L
F＝＝×50N＝25N
[2]由题知，杠杆最右端的力F竖直向上（方向不变），当重物向右移动时，重物对杠杆拉力的力臂l2变大，F的力臂l1不变（等于杠杆的长），阻力G不变，由杠杆平衡条件Fl1＝Gl2可知，力F将变大。
[3]由题知，在杠杆的最右端施加一个始终垂直杠杆向上的力F，将杠杆沿逆时针方向向上缓慢转动，如图：

因动力始终垂直杠杆向上，则动力臂始终等于杠杆的长，即动力臂l1不变，但从A位置到B位置时，阻力G的力臂l2变小，且阻力为G保持不变，根据杠杆的平衡条件可知，F是变小的。
16．8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×
解析：8×10³ 40
【详解】
[1]由图乙可知，A点在CB的延长线上，且h与F是一次函数关系，设为
h=kF+b
函数过（0，0.2）和（600，0.5）两点，所以可解得函数为
h=5×10-4F+0.2
当h=0时（即物体刚离开液面），解得F=-400；由题意可知它表示的量就是工件受到的重力，即当浸入深度为0时（工件在空气中），要用400N的力向上提起，所以工件的重力G=400N，C点所对应状态，即工件刚好完全浸入h=0.5m，即立方体工件的边长是0.5m，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，此时
V排=Sh浸=0.5m×0.5m×0.2m=0.05m3
工件处于漂浮，则
F浮=G
ρ油gV排=G
则油的密度
ρ油==0.8×103kg/m3
[2]由图乙可知，当浸入深度为0.2m时，F=0，说明工件处于漂浮状态，当F=400N时，工件的下底面与油面的距离为0.4m，工件下降时，同时液面上升，所以此时工件下底面比漂浮时向下运动了0.1m，工件的重心下降0.1m，重力对工件做的功
W=Gh=400N×0.1m=40J
三、解答题
17．【详解】
对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示
解析：
【详解】
对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示

18．【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：
解析：
【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：

19．【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：
解析：
【详解】
要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：

20．2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是
解析：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是1N，分为10个小格，分度值是0.2N，弹簧测力计的量程是0~5N，能测量的最大力是5N。
[3]使用弹簧测力计前，应检查指针是否指在零刻度，指针没有指零，将指针调到零刻线。
（2）①[4]在“探究重力的大小与质量的关系”实验中，除了测量物体的重力，还需要测量物体的质量，用到天平。
②[5][6]由实验数据可知，重力和质量的比值是

物体重力与质量的比值是一个定值，可以得到物体所受重力跟它的质量成正比。
（3）[7]用小刀雕刻橡皮泥的过程中，不仅形状发生改变，质量也发生了变化，从而得出了重力与形状有关的错误结论。
21．匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，
解析：匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，便于读数
【详解】
（1）[1][2]让木块做匀速直线运动，木块处于平衡状态，此时弹簧测力计对木块的拉力与木块受到的摩擦力是一对平衡力，根据二力平衡条件，拉力的大小和摩擦力大小相等，这样可以间接的测出滑动摩擦力的大小。
（2）[3]由表中1、2数据知，接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）[4]滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，与物体运动快慢、接触面积大小、压强大小无关。表中1和3两次实验中，压力相同，接触面不同，滑动摩擦力不同；造成这一结果的原因可能是木块正面和侧面的粗糙程度不同造成的，故ABC不符合题意；D符合题意。
故选D。
（4）[5]根据二力平衡的知识可知，实验中要让木块在水平板面上做匀速直线运动，只有这样才可以测出摩擦力的大小；在拉动木块时，由于很难控制木块做匀速直线运动，导致了弹簧测力计的示数不稳定。
[6]用图丙所示的装置进行实验，当拉动长木板运动过程中，上面的木块处于静止状态，此时木块受平衡力的作用，无论长木板是否做匀速直线运动，正方体木块都处于静止状态（即平衡状态），这样拉力等于摩擦力，由于弹簧测力计和木块静止不动，所以更容易读数。
二
22．小 不可靠 没有控制两容器中橡皮膜的深度相同 大 大
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，压强计会出现漏气现象，会发现U形管两
解析：小 不可靠 没有控制两容器中橡皮膜的深度相同 大 大
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，压强计会出现漏气现象，会发现U形管两边液柱的高度差变化小。
（2）[2]液体内部压强的大小是通过液体压强计U形管两边液面的高度差来判断的，高度差越大，说明此时的液体压强越大，采用了转换法。液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变。小明把金属盒分别浸入到两种液体中，发现图 （甲）中U形管两边的液柱高度差较小，认为图（甲）烧杯中盛的是酒精，他的结论不可靠。
[3]实验中液体的密度和深度均不相同，即理由是没有控制两容器中橡皮膜的深度相同。
（3）[4][5]小明发现在同种液体中，金属盒离液面的距离越深，U形管两边液柱的高度差就越大，根据转换法，表示液体的压强就越大。
【点睛】
本题探究影响液体压强大小的因素，主要考查转换法、控制变量的运用。
二
23．液体密度 C、D a 4.0×103
【详解】
(1)[1]分析图C与E，排开液体的体积相同，液体的密度不同，可知是研究浮力与排开液体密度关系的。
[2]若要研究浮力与物体
解析：液体密度 C、D a 4.0×103
【详解】
(1)[1]分析图C与E，排开液体的体积相同，液体的密度不同，可知是研究浮力与排开液体密度关系的。
[2]若要研究浮力与物体浸入液体中的深度是否有关，需要控制液体的密度以及物体排开液体的体积，改变浸没在液体中的深度，故需要分析A图与C、D两图。
(2)[3]由图甲所示实验可知，在物体全部浸没前，物体漫入液体的深度越深，物体排开液体的体积越大，物体受到的浮力越大；当物体全部浸没后，排开液体的体积不变，根据可知，浮力不再变化，所以图象a描述的是金属圆柱体所受浮力的变化情况。
[4]由图乙所示图象可知，物体没有浸入到水中前的拉力为8N，则物体的重力

由图象a可知，圆柱体完全浸没后，圆柱体受的浮力为F浮=2N，由可得金属圆柱体的体积

由G=mg可得，金属圆柱体的质量

金属圆柱体的密度为

24．质量 不同 B 远 永远做匀速直线运动 平衡 不是 拉力与摩擦力不在同一条直线上、大小也不相等
【详解】
(1)[1]让质量不同的两个钢球A
解析：质量 不同 B 远 永远做匀速直线运动 平衡 不是 拉力与摩擦力不在同一条直线上、大小也不相等
【详解】
(1)[1]让质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，控制到达水平面的速度相同，可以探究动能大小与质量的关系。
[2][3]让质量不同的两个钢球A、B(mA>mB)从同一斜面上相同的高度处由静止滚下，可以通过比较钢球在水平面上推动木块移动的距离远近来判断动能大小，质量不同的两个钢球到达水平面速度相同时，钢球在水平面上推动木块移动的距离，质量小的钢球在水平面上推动木块移动的距离小，则动能小，即B的动能小。
[4]水平面越光滑，对木块的阻力越小，则木块移动的距离越远。
[5]因为钢球撞击木块使木块具备一定的初始速度，若水平面绝对光滑，木块将永远做匀速直线运动。
(2)[6]平衡状态指物体保持静止状态或者匀速直线运动状态，实验过程中弹簧测力计斜向上拉动物块时，也可使物块在长木板上沿水平方向做匀速直线运动，此过程中物块处于平衡状态。
[7][8]弹簧测力计斜向上拉动物块时，拉力与摩擦力不在同一直线上、大小也不相等，所以弹簧测力计对物块的拉力和物块受到的滑动摩擦力不是一对平衡力。
[9]沿水平方向拉物块做匀速直线运动，物体受到的摩擦力和拉力是一对平衡力，分析表中数据发现物体受到的摩擦力与压力成正比，进一步对数据分析发现，物体受到的摩擦力是压力的0.3倍，则此次实验中滑动摩擦力的大小与压力之间存在关系式

25．3% 大 高 无关 用于重物上下车
【详解】
（1）[1]由表格中数据得，第3次实验的机械效率
（2）[2][3]由表格中1、2实验的数据得，当重物重力不变时，斜面
解析：3% 大 高 无关 用于重物上下车
【详解】
（1）[1]由表格中数据得，第3次实验的机械效率

（2）[2][3]由表格中1、2实验的数据得，当重物重力不变时，斜面倾角越大，拉力越大，斜面的机械效率越高。
[4]由实验2、3的数据得，当鞋面倾角不变，重物变大，斜面的机械效率不变，因此斜面的机械效率与物重无关。
[5]斜面是一种省力机械，经常用于重物上下车。
26．（1）1.6×103N；（2）7.1kg；（3）8×104Pa
【详解】
解：（1）汽车的重力
G＝mg＝1.6×103kg×10N/kg＝1.6×104N
汽车在平直公路上匀速行驶，受到的牵引力和
解析：（1）1.6×103N；（2）7.1kg；（3）8×104Pa
【详解】
解：（1）汽车的重力
G＝mg＝1.6×103kg×10N/kg＝1.6×104N
汽车在平直公路上匀速行驶，受到的牵引力和阻力为一对平衡力，则汽车受到的牵引力
F牵＝f＝0.1G＝0.1×1.6×104N＝1.6×103N
（2）根据密度公式可知行驶100km消耗汽油的质量
m汽油＝ρ汽油V＝0.71×103kg/m3×10×10-3m3＝7.1kg
（3）轮胎与地面的总接触面积
S＝4×500cm2＝2000cm2＝0.2m2
该小汽车静止在水平地面上时对地面的压力
F＝G＝1.6×104N
该小汽车静止在水平地面上时对地面的压强
p＝＝8×104Pa
答：（1）行驶时汽车产生的牵引力为1.6×103N；
（2）行驶100km消耗汽油的质量为7.1kg；
（3）该小汽车静止在水平地面上时对地面的压强为8×104Pa。
27．（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为
（2）物体的质量为
因为物体浸没在水中，物体体
解析：（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为

（2）物体的质量为

因为物体浸没在水中，物体体积等于排开水的体积，物体体积为

（3）物体密度为

答：（1）物体受到的浮力为2N。
（2）物体的体积为2×10﹣4m3。
（3）物体的密度为4×103kg/m3。
28．（1）10N；（2）4×103Pa；（3）30N；（4）66.7%
【详解】
解：（1）正方体物块A的边长
10cm=0.1m
物块A浸没在水中，排开水的体积等于A的体积，据阿基米德原理知，受到的浮
解析：（1）10N；（2）4×103Pa；（3）30N；（4）66.7%
【详解】
解：（1）正方体物块A的边长
10cm=0.1m
物块A浸没在水中，排开水的体积等于A的体积，据阿基米德原理知，受到的浮力
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×(0.1m)3=10N
（2）物块A对地面压力
F=G物=mg=ρ物V物g=4.0×103kg/m3×(0.1m)3×10N/kg=40N
物块A对地面压强

（3）物块A上表面距离水面20cm时，下表面所处的深度
h=0.2m+0.1m=0.3
