八年级下册物理作图题试卷达标检测卷（Word版含解析）

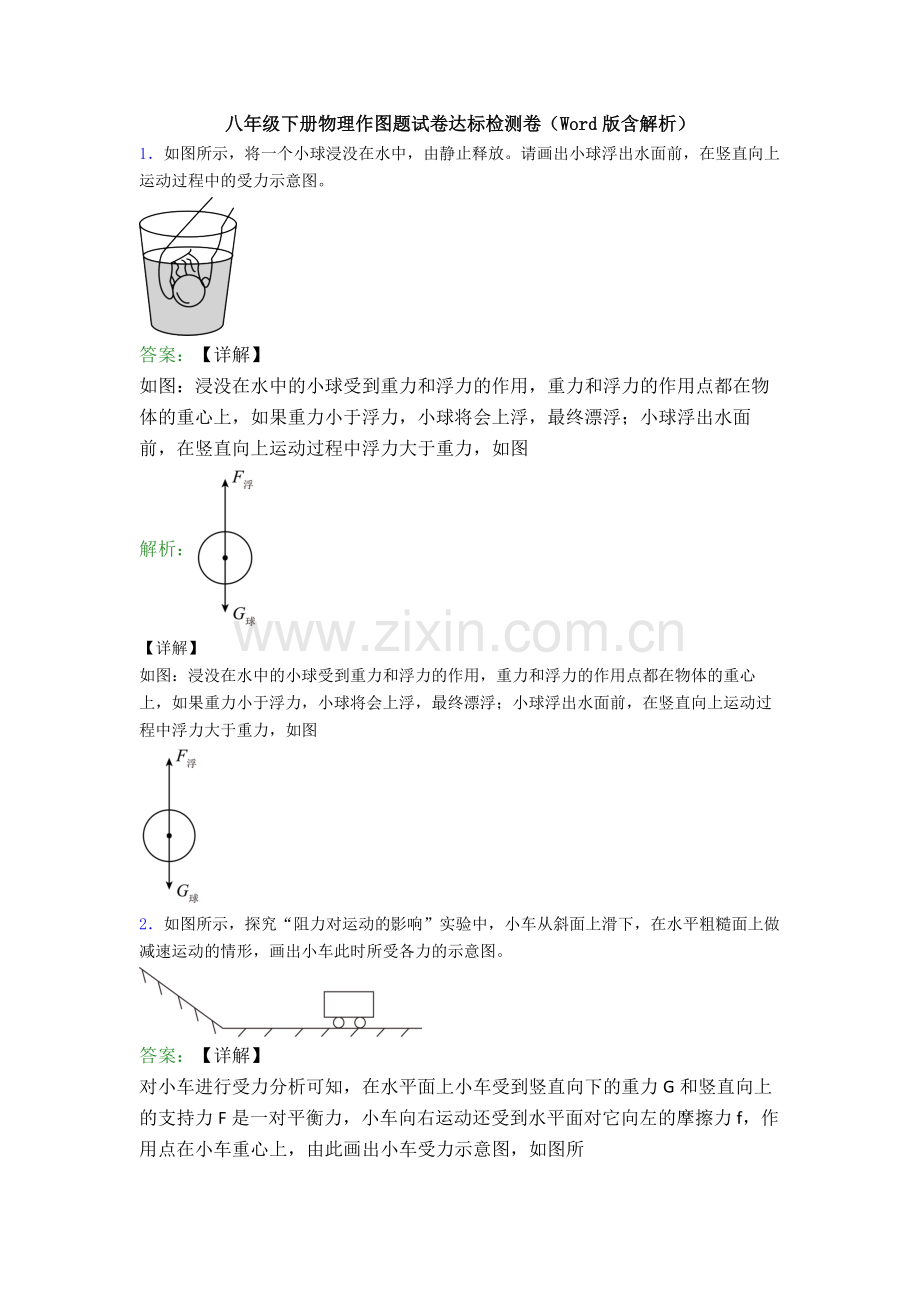

1．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

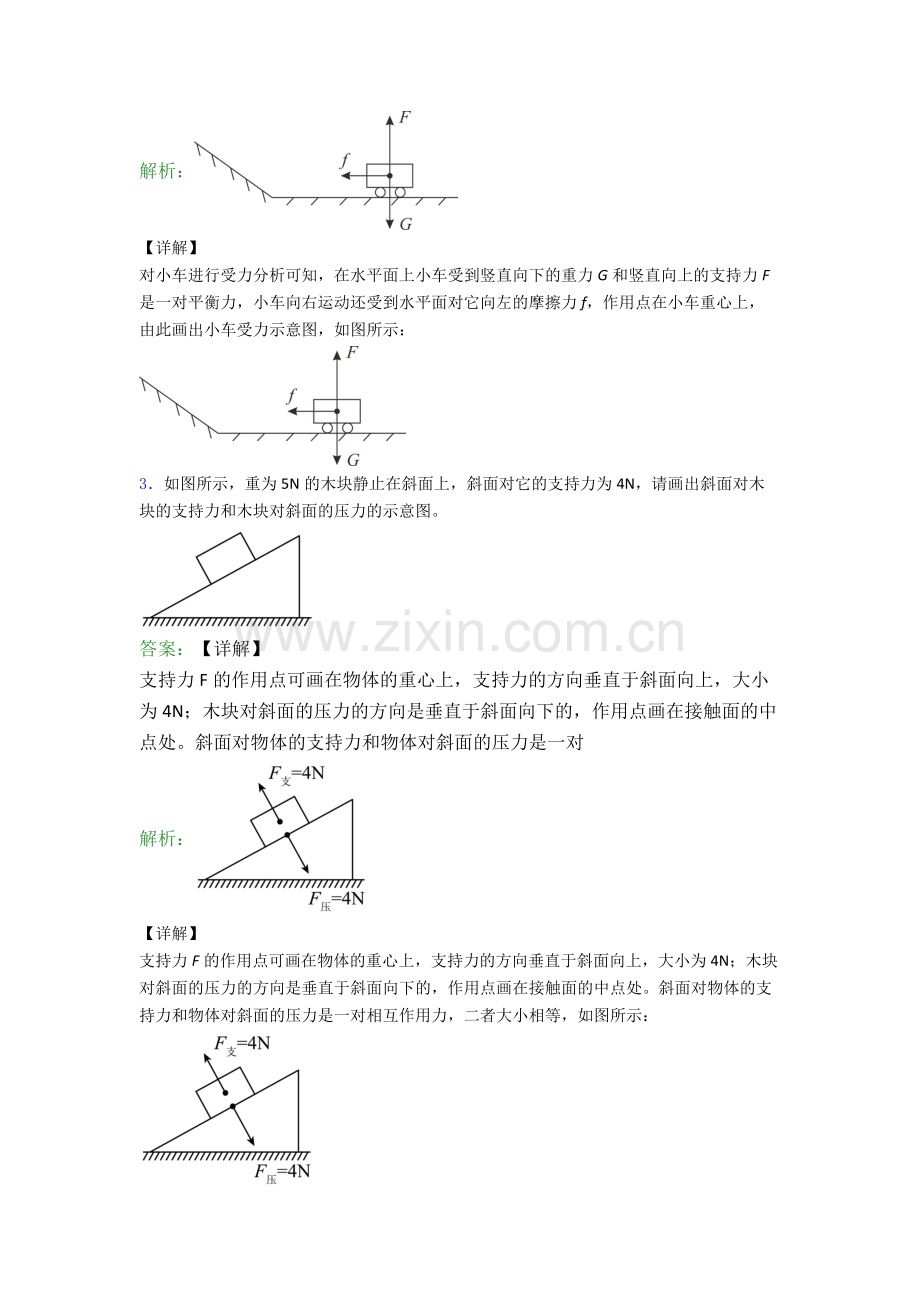

2．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

答案：【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所
解析：
【详解】
对小车进行受力分析可知，在水平面上小车受到竖直向下的重力G和竖直向上的支持力F是一对平衡力，小车向右运动还受到水平面对它向左的摩擦力f，作用点在小车重心上，由此画出小车受力示意图，如图所示：

3．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。

答案：【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对
解析：
【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对相互作用力，二者大小相等，如图所示：

4．如图所示，重为3牛的小球悬浮在盛水的杯中。请用力的图示法画出小球所受浮力。

答案：【详解】
小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：
。
解析：
【详解】
小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：
。
5．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

6．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。

答案：【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后
解析：
【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示：

7．图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：

（1）阻力F2的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。
答案：【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机
解析：
【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示

8．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

9．如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。

答案：【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图
解析：
【详解】
已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图

10．如图所示是小明钓鱼时的情景，他从水里拉出一条大鱼静止在空中。请以O为支点在图中大致位置画出动力F1和阻力F2及其力臂L2的示意图。

答案：【详解】
由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：
；
解析：
【详解】
由图可知，支点是O，动力水平向左，先作出动力的作用线；鱼对绳子的拉力是阻力，方向竖直向下，由支点向阻力的作用线做垂线段，支点到垂足的距离就是阻力臂L2，如图所示：
；
11．若用一个定滑轮和两个动滑轮组成滑轮组提升重物，请你用画线代替绳子，画出最省力的绕线方法。

答案：【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示
解析：
【详解】
连接动滑轮绳子的段数越多就越省力，图中一个定滑轮和两个动滑轮，要组成最省力的滑轮组，连接时可从定滑轮开始，由内向外依次绕线，如下图所示

12．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

答案：【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

13．（1）如图甲所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图；
（2）用如图乙所示的滑轮组提升重物，请画出最省力的绕绳方法。

答案：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如
解析：（1） ；（2）
【详解】
（1）鸡蛋悬浮在盐水中，鸡蛋处于平衡状态，此时鸡蛋受到浮力和重力，且这两个力大小相等，方向相反，过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图，如图所示：

（2）要使该滑轮组最省力，即拉着动滑轮绳子的段数最多，因为只有一个定滑轮和动滑轮，所以拉着动滑轮绳子段数最多为3，如图所示：

14．如图所示，请画出最省力的绕线方法。

答案：【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

15．站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。

答案：【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
解析：
【详解】
人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
