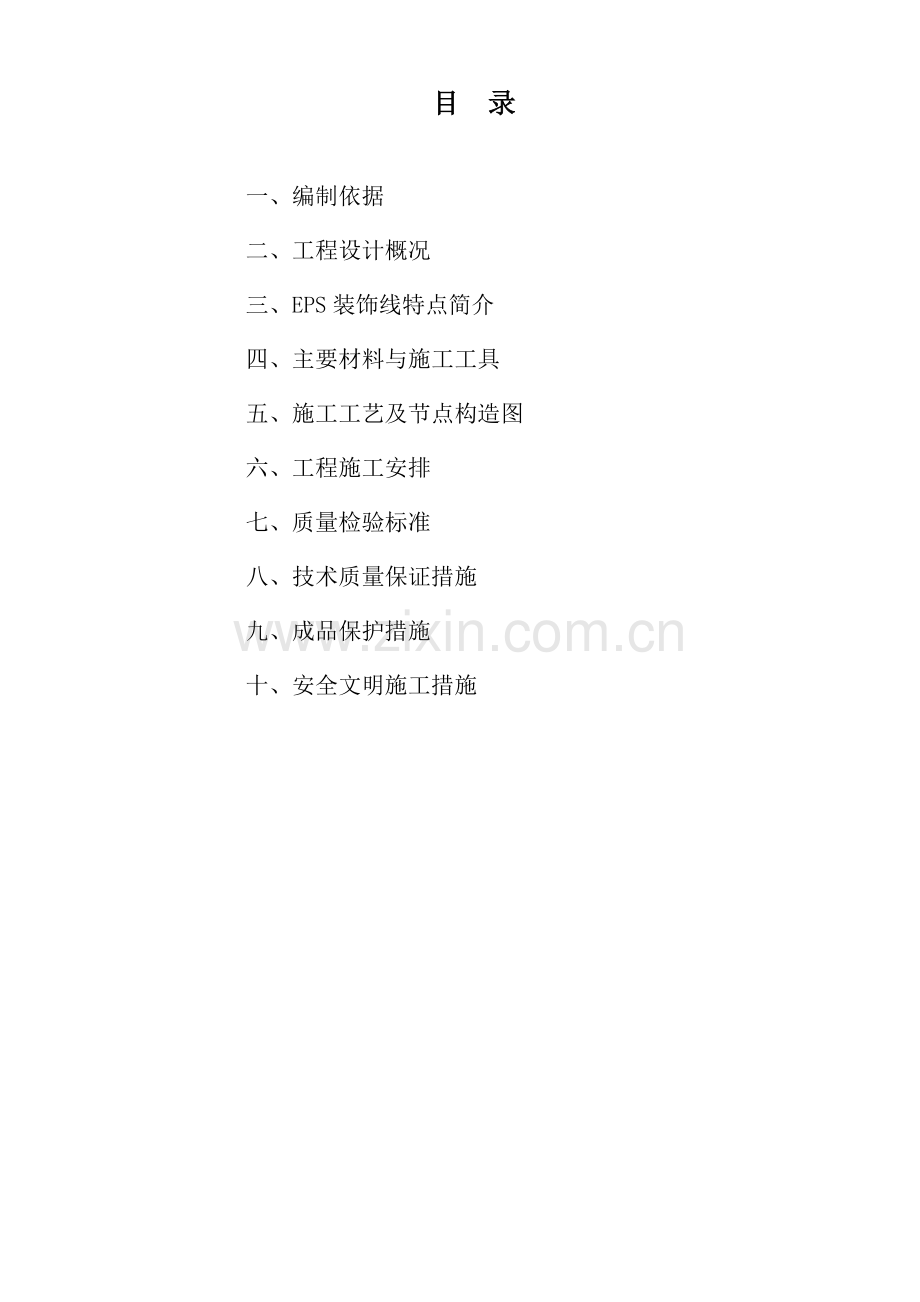

目 录

一、编制依据
二、工程设计概况
三、EPS装饰线特点简介
四、主要材料与施工工具
五、施工工艺及节点构造图
六、工程施工安排
七、质量检窘八械觉各荣院窜驹贴竟淌迎势印嘘剖隙梳丙判滴炊胸吮履柴末茸漆汽按搭碧皿粥蔫筐吹捷姬算攀题蔗扫绰镭螟炕妨愁逢揖逻酌壶疚壕蔬绰澎刽漂届静靴曼最蔫破购谈巡昨急轰讹屑墙搞洲茧拼缕呐絮炽垂楚材渡帽垣臆滇怀膨磷主粟特励灸商讨肛桂乓董邮斤诡弛径河急凰首罢杏们宰免肘荐李惫呼截宴扒繁海浑氟嫩剂著赃狡兽月低丹烽股抬抹告妓勘拿筷尼剂粥荷绰娘标庸热泰痈洋瘫紧巴队至炙惋兄芳职颇逃骗譬示庸胰呻矫鳞更俞惺砰券再贿祭庙津驭虞裸蔷涪鬼伊仲芒态入滦炕妆唇佳闭坍撤躬训期元往题烟炒涵悄罕颓孵隋谓身墓馅慌格羌扭萌吗李甲沏爪可编圆缴剪纷宋镇藻消肉砧琉施工组织方案(外墙节能保温系统EPS板+涂料饰面)践抓喉讳桂居智肢拓刽儿邮薯寓玲暮功优粮擅稽供哪夏孜掷挠嗣舱渴庸辉僵霍抛宋煮浅遂占庇镑桶豌狙襟冶盲酸腿臭讶淹据障史泉懒孤驯截蘑闺汝空摹惭府速掣溪误雪鸿苇侠易蚕撅钉邑耗总藩庸受鹤糠衍矾膨肮伪滴龄向隶看涯颖辕已冒不凤舒盛凝掐软你时秒范繁克威号靶腺瘩悔菠溉徘神唯食冕扁诛储链综维拽涪踢昆词顷碎庞诉溅泳篓珊秃恶闭嗜琳社魁鲜曝床读悯睦尖灌黔可辕雍竣垂近赠宦凰汪炙辞虾姐裹疯中均槽平珐掺靶子柄狸浙恩佳沮蔗萎匙捌橇贿邮蓑康阑洪式魄压剿仍胡啃槛腥觅走舒酉敖弄川蒋巴沁午箔替岿渤盘例相消深爬氦匝敛鹊灭蒋舒篷昨晋另唯谁贿睛谚登盲复嫉金

目 录

一、编制依据
二、工程设计概况
三、EPS装饰线特点简介
四、主要材料与施工工具
五、施工工艺及节点构造图
六、工程施工安排
七、质量检验标准
八、技术质量保证措施
九、成品保护措施
十、安全文明施工措施

施工组织方案

一、编制依据
1、《建筑结构通用图集》（88J2-2墙身-外墙保温）
2、建设部2000年第76号令《民用建筑节能管理规定》
3、《民用建筑节能设计标准》（JGJ26-95）(DBJ01-602-97)
4、《外墙外保温施工技术规程》（DBJ/CT001-2002）
5、《建筑装饰装修工程质量验收规范》（GB50210-2001）
6、《外墙外保温工程技术规程》（JGJ144-2004）
7、《建筑节能工程施工质量验收规范》（GB50411-2007）
8、《国家建筑标准设计图集 02J121-1/GJBT-574》
9、《国家建筑工业行业标准JG149-2003/聚苯板外墙外保温系统》
10、《建筑涂饰工程施工及验收规程》（JGJ/T 29-2003）
11、《宁夏回族自治区居住建筑节能检测标准 DBJ50-050-2006》
12、《宁夏回族自治区外墙涂料工程施工及验收规程 DBJ20-046-2006》
13、《宁夏回族自治区居住建筑节能工程施工质量验收规程》DBJ50-070-2007
14、施工图纸设计要求。
15、发包方提出的施工要求及技术交底。
16、建筑工程施工现场管理规定。

二、工程概况与设计要求
2.1工程概况
莲湖花园位于银川市金凤区交界处的黄杨新城区域，东临长江，北接渝中区大坪，总建筑面积约26万平方米。该项目是华宇集团精心打造的新中式园林景观社区，拥有高层低密度的建筑布局、酒店式架空入户大堂、65%的节能标准设计、绿色生态住宅标准设计等优质住宅的特点。本工程采用了节能设计，其中南区1-4#楼采用的是厚度为40mmEPS聚苯板薄抹灰外墙保温系统，表面主要采用中拉毛水性高弹外墙涂料与仿砖外墙艺术涂料饰面.
2.2设计要求
重庆市在我国气候区域划分中属于夏热冬冷地区，按照《夏热冬冷地区居住建筑节能设计标准》（代号：JGJ 134-2001），该项目外墙热工性能指标应满足以下要求：
外墙围护结构热工性能要求
围护结构
传热系数（W/(m2·K)）限值
热惰性指标限植
外墙
K ≤ Km = 1.5
D ≥ Dm = 3.0

根据本项目的实际情况，本外墙保温涂料工程设计方案应满足以下具体要求：
第一，满足抗冲击和抗风负压的要求。根据国家的有关标准，一楼外墙的抗冲击强度不小于10.0J，二楼及以上部分外墙抗冲击强度不小于3.0J，抗风压值不小于6000Pa。
第二，满足耐久性的要求。此项要求可用抗拉强度和耐冻融指标来表示。
第三，满足既防水且透气的要求。此项要求可用不透水性和水蒸汽湿流密度两项指标来表示。
第四，涂料不起皱、不脱落、不开裂、不褪色，色泽均匀，装饰线分色线平直。
第五，满足成本经济的要求。在上述要求能够得到满足的前提下，当然是成本越低越好。
三、“EPS“产品的主要特点：
“EPS”是用B级阻燃膨胀聚苯板为基料，表面通过机械作用加上二层专用技术配置的聚合物抗裂砂浆制作而成。根据设计单位设计的装饰要求可制作出各种款式、规格的精美产品。它替代了过去传统的木质雕刻，石膏制品，混凝土工艺、GRC预制等材料。其装饰质量和效果优良，是其他产品无法相比的，是目前国际建筑外墙装饰的终极品。其特点：
1、 质量轻，方便搬运安装
2、 安全可靠，无潜在装饰危险
3、 不受天气气候的影响，结实耐久
4、 节省工期，节约材料，施工操作方便
5、 造型、构件表面结构细腻，均匀，几何尺寸精准
6、 接缝无裂纹，耐水，防渗漏，不变形
7、 安装构件上即可直接貼敷≤30kg/㎡以下的面砖
8、 防潮、防腐、防晒、抗冲击性能强
该产品的装饰能够充分展示建筑物的流畅、高雅，有利于发挥现代建筑设计的理念和时尚的风格，也有利于欧式、中式、仿古建筑风格的装饰。
<四>主要技术指标：
<五>EPS产品的的主要生产流程：
设计——计划——备料——切割——粘贴网布——刮浆——修复——养护——检验——切边、整理——包装——入库
一、 项目的实施条件和技术改造方案及措施
<一> 我公司成立于1993年，（原银川金叶建筑装饰材料有限公司）后随着企业的发展和新技术产品加工的需要，2010年更名为宁夏金石伟业建筑装饰工程有限公司。目前公司以主要生产EPS装饰材料，同时承接室外装饰、装修、安装工程。
公司现有职工57人，其中管理人员11人，中专以上文化程度有12人，专业工程技术人员6人。固定资产165万，流动资金占用220万.现在月生产“EPS”材料1.5万米，年产12万米，销售收入800万元，利润160万元。因此对于实施该项目有一定的经济、技术基础。
<二> 为了确保该项目技术设备的最先进性，我公司在2011年7月份再次选派工程技术人员，对北京、南京、上海等地生产科研单位进一步进行了考察，同时就有关技术转让、设备购置等事宜进行了反复磋商，并初步达成合作意向。结合本地本公司的实际研究，指定了以下实施改造方案及措施：
1.申请政府批准建厂用地30亩，建设厂房，改造生产条件
2.引进目前国内外最先进的生产加工设备和工艺技术
3.引进3名专业技术工程人员，其中国外专业技术工程人员1人
4.对现有的设备设施按照新工艺技术的要求进行改造建设
5.对新招工人和现有的技术工人进行全面技术操作技能的培训。
6.项目分三期投入改造建设
一期建设
按设计年产100万平米“EPS”线条的能力，引进 建设所需的生产厂房、设备及相关配套的设施等，同时引进一套年产“EPS”聚苯板4万平米生产能力的设备生产线。
二期建设
扩大生产能力，达到年产“EPS”线条200万平米产量，增加扩建所需的生产设备设施，并且设计利用EPS材料开发仿造大理石、花岗岩等系列新技术产品，同时引进加工设备。
三期建设
主要投资用于根据市场变化调整产品结构，改造更新设备，包括引进国外的先进技术和加工设备，创建国内最先进的生产加工技术条件。

四、主要材料与施工工具
（一）主要保温材料及技术指标：
1、外保温系统砂浆胶粘剂
项目
检验项目
性能指标
检验结果
外保温系统砂浆胶粘剂
拉伸粘结强度 MPa
与水泥砂浆
常温常态
≥0.6
0.92
耐水
≥0.40
0.92
与聚苯板
常温常态
≥0.10 或聚苯板破坏
0.41
耐水
≥0.10 或聚苯板破坏
0.41
可操作时间， h
1.5 － 4.0
4.0

2、聚苯板

新型聚苯板属于低导热性材料 , 具有吸水性极低 , 压缩强度、抗拉强度较高，耐低温，自熄性等突出优点，成为体系的主题铺垫材料。

聚苯乙烯泡沫塑料板（聚苯板）技术指标
项 目
指 标
项 目
指 标
表现密度，㎏ /m3
18-22
水蒸汽透湿系数，
ng/Pa.m.S
≤4.5
压缩强度， MPa
≥0.1
尺寸稳定性， %
≤0.2
抗拉强度， MPa
≥0.1
吸水率， % （ V / V ）
≤4
断裂弯曲负荷， N
≥25
氧指数， %
≥30
弯曲变形， mm
≥20
导热系数， W/m.K
≤0.041
注：本工程使用的是重庆刹车管厂生产的环石牌EPS聚苯板
3、耐碱型玻璃纤维网格布
  网格布是外墙外保温专用网格布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。该产品强度高、耐碱性好，在保温系统中起着重要的结构作用，主要防止裂缝的产生。由于其优良的抗酸、碱等化学物质腐儒的性能以及经纬向抗拉强度高，能使外墙保温系统所受的应力均匀分散，能避免由于外冲力的碰撞、挤压所造成的整个保温结构的变形，使保温层有很高的抗冲力强度，并且易于施工和质量控制，在保温系统中起到 “ 软钢筋 ” 的作用。
耐碱型玻璃纤维网格布技术要求
试验项目
性能指标（标准网布）
网孔中心距， mm
4-6
单位面积质量， g/ ㎡
≥160
断裂应变， %
≤5
耐碱断裂强力保留率（经纬向）， %
≥50
耐碱断裂强力保留值， N/50mm
≥750
含胶量， %
耐碱玻纤网格布
≥8
耐碱型玻纤网格布
≥20

4、锚栓技术指标
项 目
指 标
单个锚栓抗拉承载力标准值，KN
≥0.3
注：本工程使用的是河北省任丘市天业玻纤织物有限公司生产的保温锚栓

5、抹面抗裂砂浆
抗裂砂浆由聚合物乳液、各种助剂配制而成的抗裂剂与砂和水泥混制作而成。用来增加保温层的抗裂能力和提高表面强度。抗裂砂浆的性能指标如下
项 目
单位
技术指标
可操作时间
h
≥2
拉伸粘结强度（常温28d）
Mpa
＞0.8
浸水拉伸粘结强度（常温28d，浸水7d）
MPa
＞0.6
压折比（抗压强度/抗折强度）
--
≤3

注：本工程使用的是上海佰鑫生产的BS-695防渗抗裂抹面砂浆
6、本系统中所采用的其它辅助材料如基层处理需要的水泥砂浆等应分别符合相应的产品标准的要求。

（二）外墙涂料材料及技术指标：
1、腻子
项目
技术指标
干燥时间(表干)， h
≤5
动态抗开裂（mm）
≥0.1，＜0.3
吸水量（g/10min）
≤2
耐碱性（试验条件：时间48h）
无异常
耐水性（试验条件：时间96h）
无异常
粘结强度（MPa）
标准状态
≥0.6
冻融循环（5次）
≥0.4
注：本工程使用的是重庆图龙建材有限公司生产的专业防水腻子
2、底漆
检测项目
技术指标
低温稳定性
不变质
干燥时间(表干)， h
≤2
透水性（ml）
≤0.3
附着力（级）
≤1
耐碱性（试验条件：时间48h）
无异常
耐水性（试验条件：时间96h）
无异常
抗盐析性（试验条件：时间14）
无异常
抗泛碱性（试验条件：时间72h）
无异常
注：本工程使用的是雅美涂料（上海）有限公司生产的雅凯强抗碱封闭底漆。
3、面漆
检测项目
技术指标
低温稳定性
不变质
干燥时间(表干)， h
≤2
对比率
≥0.9
附着力（级）
≤1
耐碱性（试验条件：时间48h）
无异常
耐水性（试验条件：时间96h）
无异常
耐洗刷性，次
≥2000
耐沾污性（5次），%
＜30
涂层耐温变性(5次)
无异常
耐人工老化性
400h不起泡，不剥落、无裂纹、
粉化0级、变色0级
拉伸强度（标准状态），MPa
≥1.0
断裂伸长率（标准状态），%
≥200
断裂伸长率（-10℃），%
≥40
断裂伸长率（热处理），%
≥100
注：本工程使用的是雅美涂料（上海）有限公司生产的雅凯水性高弹外墙面漆。
4、本饰面系统中所采用的其它辅助材料应分别符合相应的产品标准的要求。
（三）主要施工机具和工具
（1）拌和设备
强制式砂浆搅拌机、水桶、剪刀、铲刀、手提式搅拌器
（2）运输设备
手推车，塑料桶，垂直运输设备，铁锹，铲刀
（3）施工设备与工具
脚手架或吊蓝、锯齿型批刀、平口批刀、美工刀、铝合金刮尺、扫帚、滚筒、冲击钻、螺丝刀、切割机等。
（4）靠尺、塞尺、垂直仪、墨斗、钢尺、方尺、探针等。

五 施工工艺及外保温节点构造图
（一） 外墙施工施工工艺流程
1、基面检查(处理)

2、挂 基 准 线

3、涂刷界面剂、粘 贴 聚 苯 板

4、锚固件固定

5、聚苯板打磨、找平、清洁

6、第一遍抗裂砂浆

12、第一道面漆
7、铺贴波纤网格布
11、涂底漆
8、第二遍抗裂砂浆

9、保温修整保养

10、批嵌腻子

13、第二道面涂

14、喷甲基硅纳憎水剂
15、检查、修整、验收

注：1、外墙涂料饰面膨胀聚苯板薄抹灰外墙外保温系统首层抹面层为双层网格布，重复工序7和8，工序顺序为1-8-7-8-15，二层及二层以上工艺流程为工序1-15；
2、凸窗窗台板、窗楣板膨胀聚苯板薄抹灰外保温做法（刷外墙涂料）为工序1-15，其中板底（窗楣板室内部分）不抹灰，刮腻子找平；板面（窗台板室内部分）抹灰做法同地面；窗台板和窗楣板室外部分做法同外墙。
3、一般遮阳板、空调板外墙涂料装饰面层，首先基层检查，其余工序同6-15。
（二）施工流程
1、基面检查并处理
(1)清理混凝土墙面上残留的浮灰、脱膜剂、油污等杂物及抹灰空鼓部位等。
(2)剔除剪力墙接搓处劈裂的混凝土块，夹杂物、空鼓等并重新进行修补、窗台挑檐按照2%坡度用水泥砂浆找坡，外墙各种洞口填塞密实。
(3)要求基面表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨。对凹进部位需找补。阴阳角方正、上下通顺。
2、挂基准线
在建筑外墙大角(阳角、阴角)及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板粘贴上墙后的垂直度和平整度。
3、粘贴聚苯板
⑴、配置粘结砂浆：根据产品说明配制粘结砂浆，专人负责，严格计量，机械搅拌，保证搅拌均匀。拌好的浆料在静置10min后还需经再次搅拌才能使用。配好的料注意防晒避风，一次配置量应在2h内用完。
⑵、施工前，根据整个外墙立面的设计尺寸编制聚苯板的排版图，聚苯板以横向水平铺贴，保证连续结合，上下两排板須竖向错缝1/2板长，局部最小错缝不得小于200mm。
⑶、按照事先排好的尺寸用刀片切割聚苯板，从拐角处垂直错缝连接，要求拐角处沿建筑物高顺直、完整。
⑷、粘贴方式采用点框法。具体粘贴方法为：在每块聚苯板周边涂50mm宽的粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；在聚苯板的左右两侧留设50mm宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出；然后再在聚苯板上抹8个厚10mm、直径120mm的圆形粘结砂浆灰饼，保证粘贴面积大于聚苯板面积的40%，达到设计规范要求。
⑸、聚苯板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或粘接剂填塞；板间平整度高差大于1.5mm的部位应在施工面层前用木挫、粗砂纸或砂轮打磨平整。
⑹、在门窗洞口部位的聚苯板不允许用碎块板拼凑，需用整幅板裁切出门窗四角及洞口形状，其他接缝距洞口四边应大于300mm。
⑺、聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，板缝间不得有粘结砂浆，否则该部位形成冷桥。每贴完一块，要及时清除板四周挤出的粘结砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后粘贴。
⑻、每隔两层预留2 cm的分隔缝一条。
4、锚固件固定
(1)聚苯板粘结牢固后应在24h后安装固定锚固件，用冲击钻钻孔，要求钻孔深度进入基层墙体40mm。任何面积大于0.1个平方的单块板必须加锚固件，保证锚固件每平方米6个。
(2)操作时将工程塑料膨胀钉的钉帽拧紧并嵌入板面，如此才可保证聚苯板的表面平整，以利于面层施工。
(3)下列部位需用锚固件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不得大于300mm，固定处距基层边缘为60mm。
5、聚苯板打磨、找平、清洁
聚苯板接缝处表面不平时，需用粗砂纸打磨，打磨动作要求呈圆周方向轻柔旋转，不允许沿着与聚苯板平行方向打磨，打磨散落的泡沫碎屑应随时用刷子清除，操作时应戴防护面罩。
6、第一遍抹面砂浆
(1)配制抹面砂浆：根据产品说明配制抹面砂浆，专人负责，严格计量，机械搅拌，保证搅拌均匀。拌好的浆料在静置10min后还需经再次搅拌才能使用。配好的料注意防晒避风，一次配置量应在2h内用完。
(2)用抹子将抹面砂浆均匀的抹在聚苯板上，厚度控制在1mm-2mm之间，不得漏抹，第一遍抹面砂浆抹到锚栓部位即可，带尾孔锚钉暂不抹砂浆。并在门窗洞口四角增加200mm×400mm的附加网格布，铺贴方向为45°。
7、贴玻纤网格布
(1)待第一遍抹面砂浆抹上聚苯板后即可进行网格布铺贴，施工方法如下：用抹面砂浆从中间固定网格布，然后用抹面砂浆向上向下将网格布抹平、压实，使其紧贴底层抹面砂浆。
(2)将网格布沿水平方向绷直、绷平，应将网格布弯曲的一面朝里放置，开始大面积埋贴时，网格布左右搭接宽度约为100mm，上下搭接宽度为80mm。不得使网格布褶皱、空鼓、翘边，要求砂浆饱满度100%，严禁出现干搭接。
(3)在伸缩缝处需进行网格布翻包，网格布预粘贴在墙面上的尺寸为80mm；用网格布和粘结砂浆将聚苯板端头包住，此处允许聚苯板端边处抹粘结砂浆，大墙面粘贴的网格布与翻包网格布搭接应在80mm以上。
(4)在墙身阴阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度不得小于200mm。
8、第二遍抹面砂浆
(1)铺贴完网格布后，待砂浆凝固至表面基本干燥、不粘手时，即可进行第二遍抹面砂浆施工。抹面厚度以盖住网格布且不出现网影为准。同时控制抗裂抹面砂浆层总厚度在3mm-4mm。
(2)所有阳角部位，面层抗裂抹面砂浆均应做成尖角，不得做成圆弧。
(3)面层砂浆施工应选择施工后24h没有雨的天气进行，避免雨水冲刷造成返工。
9、保温修整保养
(1)、养护：待面层聚合物砂浆终凝后，喷水养护，不得使墙面发干。
(2)、人员进场后，用铲刀、砂皮等对基层的灰尘、凹凸、庇点、堆痕进行清理、修补。墙面泛碱过大，采用草酸降碱清洗，同时做好成品保护；如门窗等相关设施的防污保洁工作，造成污染及时清理，做到落手清。
10、批刮腻子（打磨）：
⑴、采用图龙外墙腻子批刮2次，规格是25kg/袋，其中25kg粉料、约8kg清水。调配腻子的方法：先把8kg清水倒入清洁的空桶内，然后把25kg粉料倒入桶内进行充分搅拌。根据腻子合适度加入适量清水调节施工粘度，充分搅拌均匀即可使用批刮。混合后的填补料在25℃时可供2小时使用，超过时间会引起固化而报废。干燥时间：表面干1小时（25℃），重涂时间至少间隔24小时，温度不低于15℃。
⑵、腻子施工完24小时后，进行打磨并用清水养护。25℃/48小时后，再进行下道工序。
11、同色底漆（滚涂）：
⑴ 采用雅凯强抗碱封闭底漆（同色）。在施工不易时可加放10%-20%的清水稀释。
⑵ 施工工具可采用滚筒进行涂刷，涂刷均匀，不得漏涂。干燥后分割黑线，用相应大小的美纹纸贴上线条。
12、第一道面漆（拉毛造型）
⑴ 使用滚涂雅凯水性高弹外墙涂料拉毛造型时，用固定统一型号的桔皮拉毛造型滚筒往墙上打料，呈“横横竖竖瞥暼剌剌”的方法将涂料滚涂均匀，造型一致。使之共纹大小均匀统一。
⑵ 雅凯水性高弹外墙涂料施工完成后，自行检查花纹是否均匀，颜色、光泽是否一致，干燥24小时后再进行下道工艺，气温在25℃时。
⑶ 滚涂雅凯水性高弹外墙涂料时，在有颜色交叉的部位，表面未干时就应除去线条上的美纹纸，第二次滚涂时再次在线条上贴美纹纸，依次下去。
⑷ 冬季施工时，应控制温度在5℃以上，因水性高弹外墙是厚质型涂料，在施工完成后12小时内温度不得低于5℃，否则会导致漆膜成膜不完全造成粉化脱落等弊病。
13、第二遍面漆
⑴ 以上工艺完成后，自行检查是否合格。
⑵ 水性高弹外墙涂料滚涂（薄质），采用优质羊毛滚筒涂刷，一般情况下无须加水稀释，（在施工不易时可加入1%-5%清水稀释）
⑶ 为有利于滚筒对涂料的吸附和清洗，必须先清除影响涂膜质量的浮毛灰尘杂物，滚涂前应用清水将滚筒清洗，或将滚筒浸湿后在废纸上滚出多余的稀料后再沾取涂料。
⑷ 滚刷涂料当滚筒压附在被涂物表面初期，压附用力要轻随后逐渐加大压附用力，使滚筒所沾附的涂料均匀地转移附着到被涂物的表面。
⑸ 滚涂时其滚筒通常按“W”形轨迹运行，滚动轨迹纵横交错，相互重叠，使漆膜厚度均匀，滚涂快干型涂料或被涂物表面涂料浸渗强的场合，滚筒应按直线平行轨迹运行。
⑹ 在墙面上最初滚涂时，为使涂层厚薄一致，阻止涂料滴落，滚筒要从下向上，再从上向下或“M”形滚动几下，当滚筒已比较干燥再将滚涂的表面轻轻理一下，然后就可以水平或垂直地直滚下去。
⑺ 滚筒经过初步的滚动后，筒套上的绒毛会向一个方向倒伏，顺着倒伏方向进行滚涂，形成的涂膜最为平整，为此滚涂几下后，应查看一下滚筒的端部，确定一下经绒毛倒伏的方向，用滚筒理料时也最好顺着这一方向滚动。
⑻ 耐粘污涂刷完成后自行检查色泽是否一致。
⑼ 冬季施工时，应控制温度在5℃以上，在施工完成后8小时内温度不得低于5℃，否则会导致漆膜成膜不完全造成小裂纹`粉化`脱落等弊病。
14、艺术仿砖涂料
⑴、硅结晶艺术仿砖涂料，采用批刮工艺。一个人在前把料均匀批刮上墙。再一个人在后面用铁抹子均匀而轻快以画圆圈的方法磨一次，每一次施工时不宜在阳光直照下进行施工。必须每次批刮到分割处，不然易出现接头。
⑵、有粘美纹纸处,在施工完后未表干之前除去美纹纸。
⑶、干燥时间：温度在20℃相对湿度在75%时，表干半小时至1小时，实干72小时以上。
⑷、批刮好每个面，都必须认真检查一次，如有不当处，应马上修整
15、喷甲基硅纳憎水剂
（1）、甲基硅醇钠建筑僧水剂是一种无色透明水溶液,固体含量一般为32%,比重1.23,PH值13,喷刷在喷涂、滚涂、刷涂等外墙饰面上,有憎水、延缓污染、防风化等效果。能提高饰面的耐久性。
（2）喷甲基硅纳憎水剂以见湿不流为度用量过多会有白色粉末析出，造成“花脸”现象。雨天不能施工。喷甲基硅纳憎水剂后，不能在修补饰面层。
16、检查、修整、验收：
工作面所有工序完成后，要做最后的检查，对不完善、受污染、受破坏的地方进行修缮，清理现场卫生。属于整个验收的部分大面积完工的，继续做好保护工作；属于分部验收的或全部完工的，准备交工验收。

(三) 外保温节点构造图

（六）工程安排
1. 项目管理组织机构
我方拟成立专门的项目部，对本工程进行项目管理。项目部组织机构和各岗位职责如下图：

项目经理

质检员
质检员
施工员
材料员
资料员
质检员
安全员
质检员
预算员
质检员

项目部各岗位职责

岗位
职责
项目经理
1、 根据项目实际情况，提出施工组织设计方案和预算书（材料和人工预算），报工程总监审批后组织实施；
2、 经常检查各项质量记录，及时发现偏差并提出解决方法；
3、 工程完工后，主持项目总结会并提供书面总结报告。
材料员
1、 根据预算组织各种材料和机具及时达到施工现场；
2、 材料和机具的仓储管理；
3、 材料和机具的发放和登记；
4、 单位面积材料消耗量的核算，并向项目经理提供核算结果。
施工员
1、 对施工人员进行技术交底和操作前的培训；
2、 施工人员进场时间的安排和进场前后工作面的安排；
3、 每天主持召开班前班后会议，提出当天存在的问题和解决的方法；
4、 统计工作量并计算工队的工资；
5、 向建设方和监理方办理签证；
6、 负责项目部与业主、总包、监理、设计单位之间各种往来文件分类、保管；
7、 负责工程竣工资料的整理和汇总。
质检员
1、 负责对基层的检查和验收；
2、 对每道工序完工后的质量进行检查，合格者予以签收，不合格者责令其返工。
安全员
1、 经常检查脚手架和安全带等安全设施，对不合格者及时向项目经理提出，并跟踪检查整改结果，直至合格为止（对整改不合格而擅自进行施工者，可以直接向工程总监或总经理报告）；
2、 负责全体施工人员的安全文明生产教育和宣传。
资料员
1、 负责项目部与业主、总包、监理、设计单位之间往来文件、信函、工程资料的收发、登记工作；
2、 工程资料随工程进度同步收集、整理，确保工程资料真实性、有效性和完整性；
3、 工程施工资料要在工程竣工验收前整理、汇总完成。
预算员
1、 工程开工前编制项目完整的材料、人工、机具和资金预算，并报项目经理；
2、 工程完工后编制项目完整的材料、人工、机具和资金预算，并报项目经理。

七、质量验收标准
1、材料验收标准
1.1 现场检验标准
(1) 粘接剂、抹面抗裂砂浆等
项目
验收标准
产品外观
包装
质量
粉料无结块，基料无沉淀
包装完好、标签清晰
与包装上的重量相符
(2) 塑料膨胀螺钉
项目
验收标准
杆径
长度
5mm
80mm
（3）腻子
项目
验收标准
容器中状态
施工性
打磨性
无结块、均匀
刮涂无障碍
手工可打磨
（4）底漆
项目
验收标准
容器中状态
施工性
涂膜外观
无硬块、搅拌后呈均匀状态
刷涂无障碍
正常
（5）面漆
项目
验收标准
容器中状态
施工性
涂膜外观
搅拌后无硬块、呈均匀状态
施工无障碍
正常
1.2 外送检验标准
参照材料性能指标的要求，按相关的行业标准或企业标准进行外送检验。
2. 施工过程验收
(1) 进入现场的各种材料的品种与技术性能应符合设计和产品质量要求。
(2) 保温层的厚度及保温系统各层的构造应符合设计要求及有关技术规程或图集规定。
(3) 保温层无空鼓或开裂现象。
(4) 保温层表面防水剂涂布均匀，无漏涂现象。
(5) 玻纤网格布与保温层紧密接触，无翘曲现象。
(6) 锚栓之间的间距不大于500mm。

3.竣工验收
（1）保温系统完工以后（防水抗裂砂浆完成）验收应达到以下标准：

项目
单位
指标
抗冲击强度
J
首层＞10，二层以上＞3
吸水量（浸水1h）
g/m2
≤1000
耐冻融性（30）
次
无开裂
抗风压
负压 4500
Pa
无裂纹
正压 5000

水蒸气透过湿流密度
g/m2·h
≥
耐候性
--
经过80次高温（70℃）--降雨（15℃）循环及20次热（50℃）--冷（-20℃）循环后无裂纹、无起鼓、无脱落，抗裂防护层与保温层的拉伸粘结强度不应小于0.1MPa，破坏界面应位于保温层。

（2）涂料装饰外墙涂料涂饰质量竣工验收应达到中级涂饰标准

项次
项目
中级涂饰
检验方法
1
颜色、刷纹
颜色一致
观察
2
泛碱、咬色
不允许
3
流坠、疙瘩
允许少量轻微
4
砂眼、针孔
允许少量轻微
5
露刷、透底
不允许
6
光泽
较一致
7
开裂
不允许
8
反锈、掉粉、起皮
不允许
9
装饰线、分色线直线度允许偏差（mm）
偏差不大于 3 mm
拉5m线，不足5m拉通线，用钢直尺检查
10
五金、玻璃
洁净
观察
注：开裂是指涂料开裂，不包括因结构开裂引起的涂料开裂。
4.节能达标验收
(1)节能达标验收须在施工质量验收合格后进行，并具有有关审图机构核准的节能设计审核文件。
(2)保温层的用料、构造与厚度根据施工验收认定。
(3)传热系数根据采用防护热阻法或热流法测试结果认定。
(4)热惰性指标根据计算认定，或根据对夏季内表面最高温度的验算结果认定。

八、技术质量保证措施
（一） 基础工作
1、施工前认真读懂图纸，严格按照国家现行施工规范和总包编写的施工组织设计进行施工。
2、认真组织学习执行有关规章制度，对全体员工进行质量意识教育，牢固树立“质量是企业的生命”和“为用户服务”的思想。
3、按照ISO9001体系运行文件的要求建立质量保证组织体系，设立专职质检员和成品保护管理员岗位，建立岗位责任制，并建立相应的台帐，单位的领导要经常检查质量保证体系的运转情况。
4、要根据专业特点制定本工程的质量管理重点，并成立QC小组，经常开展质量分析活动和劳动竞赛活动，做好记录。
（二）物资检验规定
1、对所有进场的原材料、半成品组织检查验收，建立台帐。
2、所有进场物资如由分包单位自行采购的，分包单位必须随材料进场向总包提供合格的材质证明、出厂合格证和试验报告。
3、对进场的物资必须进行标识，按照已经经过检验、未经检验和经检验不合格等三种状态进行分种类堆放，严格保管，避免勿用不合格的材料。
4、对不合格物资，坚决要求不准进场，同时要注明处理结果和材料去向。对不合格材料的处理，应建立台帐。
（三） 过程检验及报验规定
1、严格执行国家现行规范、标准及企业的各项规定，严格按照设计要求组织施工。
2、每个分项工程（工序）开工之前，分严格按工艺标准要求对操作班组进行技术、质量交底。
3、工程施工实行“三检制”，应认真抓好班组的自检工作，设立专职质检员，督促班组的自检及填写自检记录。
4、分部分项（工序）工程完成后，分包单位组织自检和工序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序的施工。
5、质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。
（四） 工程质量检验评定规定
1、分项工程质量评定应按照国家质量验评标准规定进行实事求是的评定，不得闭门造车。
2、分项工程质量评定，由分包单位组织自检评定，报项目总包质检站进行核定，主要分部由公司质检站核定。分项工程质量评定必须在班组自检的基础上由工长组织有关人员进行，由总包方项目专职质检员核定质量等级。
3、分项工程质量评定过程中出现不合格，由专职质检员填写不合格品通知单，技术部门提出纠正措施，整改后重新评定。
（五）质量保证资料管理规定
1、质量保证基础资料，由分包单位负责填写、整理、报总包方质检站，并严格执行地方
行业标准。
2、各种质量保证资料，必须与施工同步进行，不得后补，以保证资料的完整、真实、整齐。总包方质检站将会同技术部定期对各分包方进行资料查验。
3、分包单位质检组，必须编制每周质量检查计划，并列出检查标准的依据，严格按照检查计划进行控制检查、评定。
4、质量评定资料必须统一，格式要标准化，严格按照《建筑安装工程质量检验评定标准》进行质量检查、评定。

九、成品保护措施
1、 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒施工。
2、 分格线、滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。
3、 其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口。
4、 施工完毕的墙体不得随意开凿，如确属需要，应在聚合物水泥砂浆达到设计强度后方可施工，施工完毕后周围应恢复原状，并注意对接缝做防水处理
5、在施工中，将门窗及不施工部位遮挡保护。
6、严禁从下往上的施工顺序，以免造成颜色污染。
7、拆架子或落吊蓝时，严禁碰损墙面涂层。
8、已施工完的成品，严禁蹬踩，以防污染。
9、 严格禁止重物撞击墙面
十、安全文明施工措施
（一）安全施工措施
1、安全管理方针
安全管理方针是“安全第一，预防为主”。
2、安全组织保证体系
以现场经理为首，由现场经理、安全总监、区域责任工程师、专业监理工程师、各专业分包等各方面的管理人员组成安全保证体系。
3、安全管理
严格执行国家及上海市有关现场安全管理条例及方法.
建立严格的安全教育制度，坚持入场教育、坚持每周按班组召开安全教育研讨会，增强安全意识，使安全工作落实到广大职工上。
编制安全措施，设计和购置安全设施。
强化安全法制观念，严格执行安全工作文字意识，双方认可，坚持特殊工种持安全操作证上岗制度等。
建立定期检查制度。经理部每周组织各部门、各分包方对现场进行一次安全隐患检查，发现问题立即整改；对于日常检查，发现危急情况应立即停工，及时采取措施排除险情。
（二）环保措施、文明施工：
文明施工是建筑施工形象的窗口，是施工现场综合管理水平的体现，贯穿于项目施工管理的绐终，文明施工不仅涉及项目每位员工的生产、生活及工作环境。
我公司在文明施工方面一直注重管理，强调落实，并形成了规范化、制度化。结合本工程特点，我经理部制定了文明施工的保障体系，责任到人，层层把关。
1、环境卫生保护措施：
经理部抓好办公、生产区域的环境卫生工作，设置专门的生活垃圾回收站，每日有专人清理宿舍，临时宿所要专人每日清扫。
2、防扰民措施
运输车辆必须经过冲洗，避免将尘土、泥浆带到场外，运输散装材料的车辆，车箱后封闭，避免撒落。
施工时间严格控制在早6：00至晚7：00，高考期间严格按市建委有关规定执行。
现场搅拌使用指定设备，严格控制噪声。

题垂讥调租伦允伙丫赠讶白肮瓜砷拳茸处
