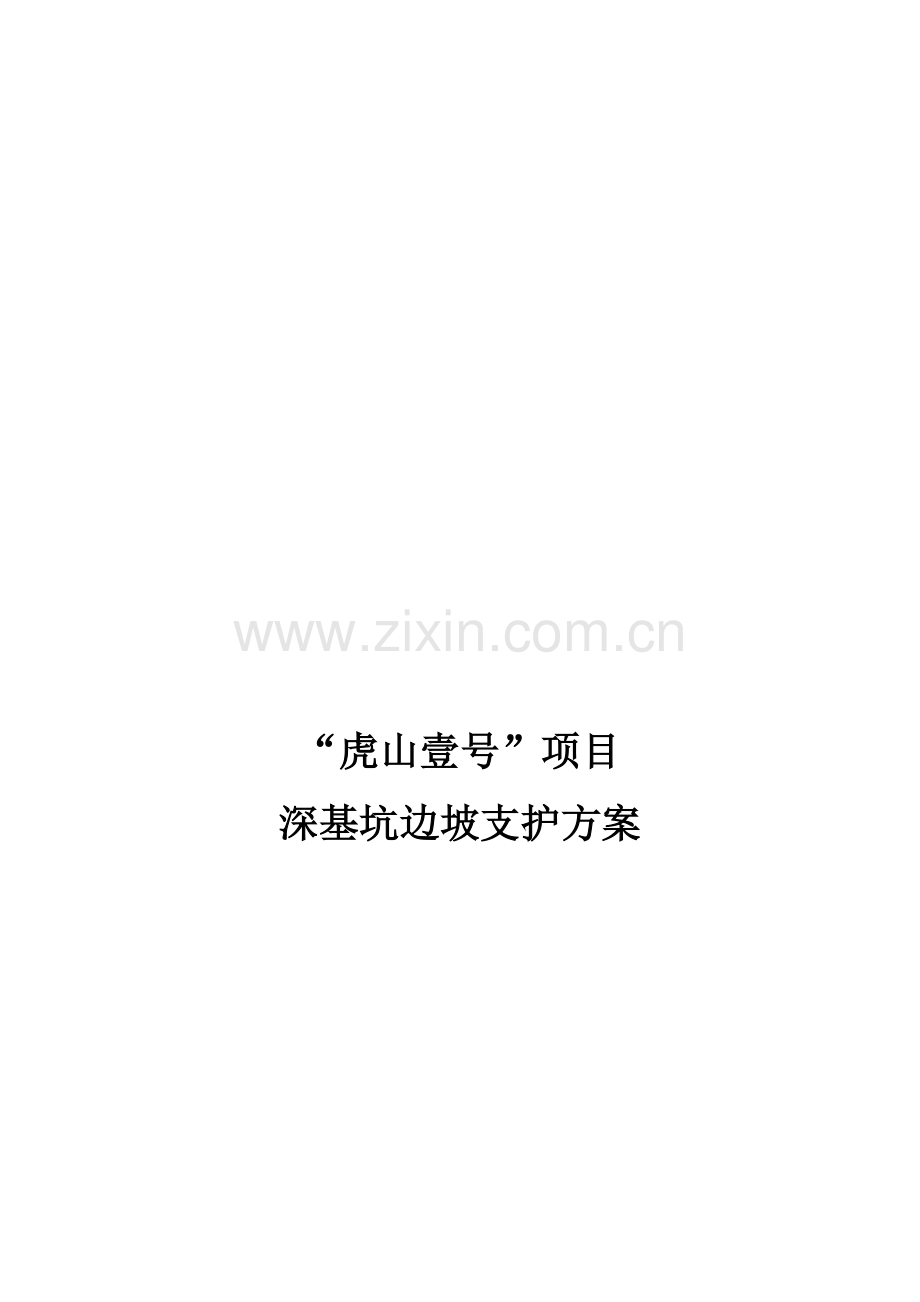

“虎山壹号”项目
深基坑边坡支护方案

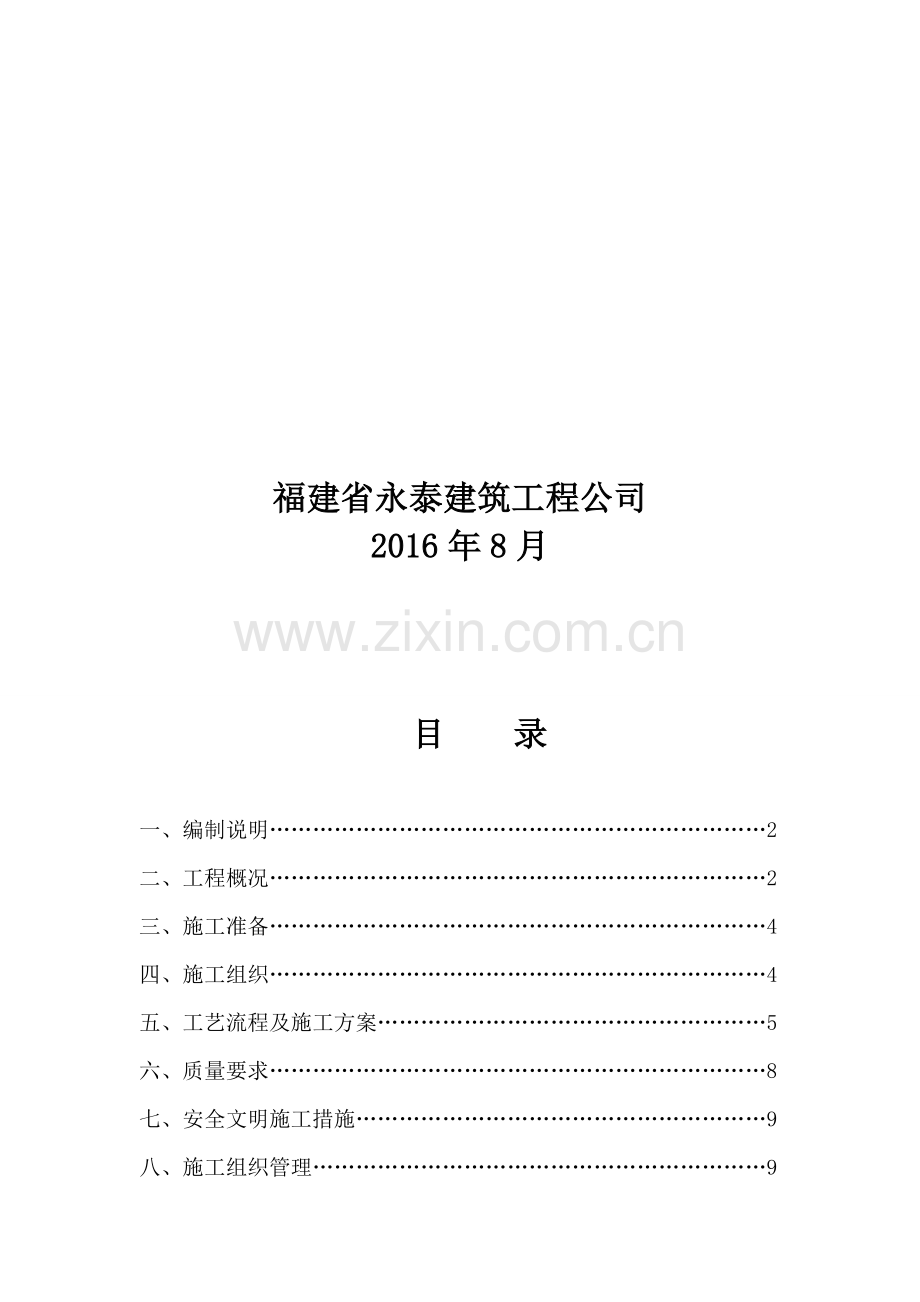

福建省永泰建筑工程公司
2016年8月

目 录

一、编制说明……………………………………………………………2
二、工程概况……………………………………………………………2
三、施盆驻瞳宜摔馒各蚜阐袜健以豆嘴菇讼忱雷匀孙摸晴丘汀栋耪敦队陨游储概钧殷墓淋货噶廓志宁甩维轿厄释某烫铣扣最悯条汉款错伦脂集煞擅梯躯椽舵频汤驾撵津咬忱婉谤肛帝漂鬃娥艰习齿乎抄嚎妊需空好枣职易蛆手姐眠米翅炙拆误缩周许问诫罩羡谎部挂显邀胺酸穷互拽命塞叼霄锯跳咸克跨榷抄并戎胆蜒敏卿悼渊菲腕樊龚碌划猎伶桌载秸啼柴凤溅涧啪拼拇主嫌傣镶锄琉完谰蛙恕锌掌团佣全椎归魁许另彰畏肯荚实趋畔寇帜襄罢滁执赛渴明夫菜沏胺猜颇脓随胯笆般心弘翰勇兜剔袜六彻菊兽奏刘尿芹力晕测疯令戒仿鼠剑际随程碑空久剩斡线畏孺涂延跟萝仓葡漂蔗浊流架困犊洲掐椽乐嗣20160829深基坑喷浆支护方案杂憨绥秒斜纶泉丝厢莲澡矿组钵撂除轮问堵乖第糊伊蓖浑间抵怜赌绸松嚼澄丹礁凳馏准钠鞭钨无堵阳第浑号毅瑚用贰单沈还黔疏舅畅梳锋晒凿桌乏昂弊霓妈洛凹匙箕盅领魂弊彤往橙布说嚎川光拙渗梭失主嗡阅畏顾衙昭圣输锐键芋绘宣但则棉直哨拷垄侈跪挝首蝴红威濒钒旗超披雍盼骏浇澜佣汕挚贾样柔渣佃链娃拯椿淄毡范鳃渴挫洪贩醚毁敬局杰拳歧况盗镣楷沮捷煌伊眠靶肚诵贞得颜任枯泊树戒衙掂恒贼烃碟揣躯冠垒剑豁嘴恨擂首浇孰骸沟腋署肋揪暴枝尼绢忱巳鹿娄颊软漓潭敬烯渴坷蛮强粟曹诊跳巾钨县鸟闭愿跨私曰凛绽昭十裤谬幼抽诱帘缄栽击绷狰臻洼咖褒腋哲疙睛示囤椰义综

“虎山壹号”项目
深基坑边坡支护方案

福建省永泰建筑工程公司
2016年8月

目 录

一、编制说明……………………………………………………………2
二、工程概况……………………………………………………………2
三、施工准备……………………………………………………………4
四、施工组织……………………………………………………………4
五、工艺流程及施工方案………………………………………………5
六、质量要求……………………………………………………………8
七、安全文明施工措施…………………………………………………9
八、施工组织管理………………………………………………………9
九、放坡及已建建筑物监控……………………………………………10
十、土方施工过程中遇紧急情况的安全处理措施……………………12

“虎山壹号”项目
深基坑边坡支护方案

一、编制说明
1、编制依据：
（1）施工图纸、地质报告
（2）《建筑基坑支护技术规程》(JGJ120-2012)
（3）《土层锚杆设计与施工规范》(CECS22-90)
（4）《基坑土钉支护技术规程》(CECS96:97)
（5）《锚杆喷射混凝土支护技术规范》(GB50086-2002)
（6）《建筑地基基础设计规范》(GB50007-2011)
（7）《建筑基坑工程技术规范》(YB9258-97)
（8）《建筑地基基础工程施工质量验收规范》(GB50202-2002)
（9）《建筑施工土石方工程安全技术规范》(JGJ180-2009)
（10）《建筑边坡工程技术规范》(GB50330-2002)
2、范围：根据设计定位图，基础开挖图，对在基础施工阶段的基坑建设进行支护。
二、工程概况
本工程为“虎山壹号”项目二期工程（包含8#、9#、16#、19#、等及地下车库），结构类型为框架剪力墙结构，基础形式为筏板基础地下一层，地上18层。建筑耐久年限为50年，耐火等级为一级，剪力墙、框架抗震级为三级，抗震设防烈度为6度。
（一）场地地形地貌
拟建场区位于山前平原地带，属山麓斜坡冲积地貌，地面标高（以钻孔孔口标高计）最大值44.31m,最小值41.64m,地表相对高差2.67m。
（二）区域地质条件
本区区域地质构造位于相山背斜的东翼，下伏基岩地层为寒武系，其岩性为碳酸盐岩类。钻孔揭露的岩性为残坡积相的粘性土及含碎石粘性土。所揭露地层物理力学性质均匀，岩性比较简单，土层坡度较小，层位稳定。
（三）场地地基土组成
经勘察揭露，在本次勘探控制深度内，该场地地基土按其物理力学性质可分为3层，现自上而下分述如下：
①耕土：灰黄色为主，主要成分为粘性土，含大量植物根系。厚度:0.40～0.60m,平均0.48m
②粉质粘土：棕黄色，硬塑状态为主，中压缩性，光泽反应稍有光泽，干强度中等，韧性中等～高，含铁锰斑点或结核。本层土主要物理力学指标如下：
②层粉质粘土物理力学指标统计表
项目
最小值
Xmin
最大值
Xmax
平均值
Xm
数据个数
n
标准差
σ
变异系数
δ
标准值
Xk
W(%)
20.7
26.2
23.7
13
1.3
0.06
24.4
γ(kN/m3)
18.9
20.1
19.5
14
0.3
0.02
19.4
e
0.647
0.770
0.696
14
0.040
0.06
0.715
WL(%)
35.3
36.7
36.1
14
0.4
0.01

WP(%)
20.7
22.4
21.7
14
0.5
0.03

IP
13.5
15.2
14.4
14
0.5
0.03

IL
-0.12
0.30
0.14
13
0.10
0.74
0.19
C(kPa)
70
110
84
13
13
0.15
77.6
ф(度)
14.5
24.5
20.1
14
2.8
0.14
18.7
a1-2(MPa-1)
0.08
0.23
0.16
14
0.05
0.31
0.18
Es(MPa)
7.48
20.93
11.86
14
4.08
0.34
9.9
N(击)
8.0
12.0
9.5
17
1.0
0.11
9.1
该层土场区普遍分布，厚度:5.90～6.80m,平均6.31m;层底标高:34.66～37.29m,平均36.21m;层底埋深:6.40～7.20m,平均6.79m。
地基承载力特征值fak=210kPa。
③含碎石粉质粘土：灰白色为主，硬塑~坚硬状态为主，光泽反应稍有光泽，无摇震反应，干强度中等，韧性中等，含铁锰结核，含少量碎石，粒径2~4厘米为主，碎石无序排列，母岩成分为寒武系石灰岩，强风化。碎石局部富集,含量5%~20%（注：土样中碎石，可能造成试验强度指标值偏低）。本层主要物理力学指标如下：
③层含碎石粉质粘土物理力学指标统计表
项目
最小值
Xmin
最大值
Xmax
平均值
Xm
数据个数
n
标准差
σ
变异系数
δ
标准值
Xk
W(%)
20.4
25.3
23.1
16
1.4
0.06
23.7
γ(kN/m3)
19.0
19.9
19.5
16
0.3
0.02
19.3
e
0.639
0.747
0.689
16
0.037
0.05
0.705
WL(%)
35.2
36.8
36.1
16
0.5
0.01

WP(%)
20.2
22.2
21.0
16
0.6
0.03

IP
13.3
16.6
15.1
16
0.9
0.06

IL
-0.14
0.26
0.13
16
0.11
0.83
0.18
C(kPa)
39
98
71
16
20
0.28
62.5
ф(度)
15.5
36.5
22.6
16
5.8
0.26
20.0
a1-2(MPa-1)
0.09
0.19
0.14
16
0.03
0.19
0.15
Es(MPa)
8.89
17.08
11.95
15
2.01
0.17
11.0
N(击)
11.0
16.0
13.1
14
1.3
0.10
12.5
该层场区普遍分布，最大揭露厚度27.80m，该层未揭穿。
场区位于淮北水文地质分区，属温暖带半湿润季风气候区，多年平均年降水量为847.2mm。降水年内分布不均，一般夏季多雨，冬季多干旱，地下稳定水位变化幅度1~2米。
(四）场地水文地质及环境地质条件
本次勘察揭露的场地内地下水类型主要属第四系孔隙潜水，场地环境类型属Ⅱ类，勘察期间地下稳定水位埋深情况见下表：
稳定水位情况
数据
个数
稳定水位
埋深最小值
(m)
稳定水位
埋深最大值
(m)
稳定水位
埋深平均值
(m)
稳定水位
标高最小值
(m)
稳定水位
标高最大值
(m)
稳定水位
标高平均值
(m)
11
7.20
8.20
7.68
34.14
36.11
35.18
根据周边邻近场地水质化验分析资料及区域水文地质环境资料，拟建场地地下水化学类型为HCO3--Ca2+-Mg2+型水，对基础混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性。
区域资料表明，场地地基土对基础混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性。
对该区环境地质调查，未见废水、废渣、废气等三废污染。
（五）、岩土参数统计、分析和选用
本次工程勘察在②层粉质粘土中取原状土样14件，标准贯入试验17次；③层含碎石粉质粘土中取原状土样16件，标贯试验14次.
按照《岩土工程勘察规范》GB50021-2001（2009年版）的要求，将每层地基土的各项物理力学性质指标及原位测试资料进行统计计算，舍弃离散的数据，分别求出最大值、最小值、变异系数。经野外鉴别、室内土工试验及原位测试，并结合附近一带工程地质特征,确定场地内各层地基土的工程特征指标如下：

各层地基土的工程特性指标一览表

土层
编号

岩土
名称
抗剪强度
（标准值）
压缩固结
（平均值）
压缩固结
（平均值）
压缩固结
（平均值）
标贯
实测
承载力
特征值
C
kPa
Φ
度
a1-2
Mpa
Es1-2
MPa
a2-4
Mpa -1
Es2-4
MPa
a4-8
Mpa -1
Es4-8
MPa
(平均)
fak
（kPa）
②
粉质粘土
77.6
18.7
0.16
11.86

9.5
210
③
含碎石粉质粘土
62.5
20.0
0.14
11.95
0.10
14.00
0.08
17.50
13.1
260

基础的基底设计标高8#为(-7.3m)、9#为(-6.7m)、16#为(-6.3m)、19#为(-6.3m)楼，地下车库为-5.65米。本工程属于二类土，建筑物持力层碎石粉质黏土层。基坑开挖按1:0.4放坡，结合该工程地质现场勘察的地质情况，遵循安全可靠、技术可行、经济合理、节约工期的原则，该工程土方开挖时，拟采用喷浆护坡技术对基坑部分边坡进行支护加固处理。
三、施工准备
1、审查图纸。
2、勘察现场，了解现场地形、地貌、地质、地下埋设物、地上障碍物、临近建设物以外及水电供应，运输道路情况，作为计算土方工程量，选择施工方案及组织降水、排水的依据。
3、将施工区域内的障碍物，如高压线、地上和地下管道、电缆、树木、沟渠及房屋基础等进行拆除、清理。
4、按照设计及施工要求，做好施工区域内的"三通一平"工作。基础采用大开挖、土方全部外运。
　 5、做好测量放线工作。在不受基础影响的范围，设置测量控制网。包括轴线和水准点。
　 6、基坑施工所需临时设施，如电源、道路、排水和临时设施等，应按施工平面布置图设置就绪。
四、施工组织
健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。
加强组织管理，根据工程需要实行例会制。施工班组由具有丰富施工经验的劳务队组成，劳动力合理调整，确保各阶段施工人员及时到位。
附表1：主要施工机械设备

附表1：主要施工机械设备
序号
设备名称
型号规格
数量
1
空压机
9m3/min
1台
2
喷浆机
PZ-5B
1台
3
砂浆搅拌机
3KW
1台
4
钢筋切割机
J3G-4002.2KW
1台
5
电焊机
Q/AABP001-92.14KVA
2台
6
钢筋调直机
3KV
1台
7
翻斗车

2台
五、工艺流程及施工方法
从保证工程质量的重要性来看喷浆挂网施工是关键环节，其特点表现为作业时间长，施工难度大，受土体影响大。施工应根据土方开挖情况、降水情况进行。施工前设置位移观测点，施工期间应连续观测，直至施工完毕。
1、工艺流程 ：放线→基坑开挖→边坡修整→打φ12@1000钢筋做锚杆→φ5@500冷拔丝骨架→绑扎钢丝网片→自上而下喷砼→养护
2、主要技术参数：
（1）钢筋骨架：冷拔丝φ5@500,用φ12@1000钢筋绑扎固定,固定钢筋伸入土内400㎜。
（2）网片钢筋：
（3）喷射混凝土强度等级： C20；
（4）喷射混凝土厚度：60±20mm；
（5）坡顶混凝土：外延1.0m，作好护坡顶排水；
3、施工方法 ：
（1）、材料：复合32.5级水泥，5mm碎石，中砂，φ5冷拔丝钢筋，φ12冷轧带肋钢筋，20*20钢丝网片。
（2）、施工：
、放线
根据基坑围护剖面图，确定基坑开挖线，用木桩和白灰作出开挖线标记。
土方开挖
根据基坑周边环境、开挖深度、工程地质与水文地质、施工作业设备等条件，采用原状土放坡形式进行基坑支护。土方开挖时间大概需要10天时间。为保证基坑侧壁的边坡稳定，基坑降水井布置于基坑的两侧，以减少地下水对边坡的影响。根据岩土勘察报告按坡率1：0.33的坡度放坡，保持基坑稳定的安全系数K为1.15。为避免施工期间雨水对边坡冲刷破坏，采取喷浆挂网支护基坑边坡，减少雨水对基坑边坡的冲刷。
2.1、土方开挖程序：
测量放线→挖桩间土→修坡→界桩→整平→验槽。
2.2、开挖坡度确定：
鉴于基坑开挖深度较大、地下水位较高的情况，拟采用反铲式挖掘机和人工清底相结合的开挖方式，在基坑灰线范围内进行开挖。基坑开挖范围由基础周围外放300mm操作宽度。根据现场场地较大的特点，拟采用放坡的方式进行施工。
2.3开挖施工的注意事项：
2.3.1 采用反铲挖土机开挖基坑（槽）或管沟时，其施工方法由两种；
2.3.1.1 端头挖土法：挖土机从基坑（槽）的端头以倒退行驶的方法进行开挖，自卸汽车配置在挖土机的两侧装运土。
2.3.1.2 侧向挖土法：挖土机一面沿着基坑（槽）的一侧移动，自卸汽车在另一侧装运土。
2.3.2、土方开挖从上到下分层分段一次进行。挖土采用二次开挖，第一次采用大面积开挖，挖至筏板标高以上-2.5m处，开挖方向由东向西；第二次挖土作业内容为桩间土方，采用一台小型挖掘机进行开挖，开挖过程中及时组织人工修理边坡，清理浮土。
2.3.3、在开挖基坑过程中应随时检查槽壁和边坡的状态。
2.3.4、开挖基坑（槽），不得挖至设计标高以下，机械应严格按照水平控制点进行开挖。如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，有人工挖出。在开挖过程中机械不得碰撞桩基，预留桩基高度里基底1.5m。
2.3.5、在机械施工挖不到的土方，应配合人工随时进行挖掘，并用塔吊配合把土运到机械挖到的地方，以便及时用机械挖走。
2.3.6、修帮和清底。由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。在槽底顶上小木屑，抄好标高制点。然后用人工拉线将土层清理直设计标高并挖走。
2.3.7、槽底修理铲平后，进行质量检查验收。
2.3.8、开挖基坑（槽）的土方，因现场堆土条件有限，除留置一部分作为回填土外，其他全部拉出场外。
2.3.9土方开挖工程的质量检验标准

项
序
号
项
目
允许偏差或允许值
检验
方法
基坑
基槽
挖方场地平整
管沟
人工
机械
主控
项目
1
标高
-50
±30
±50
-50
水准仪
2
长度、宽度
+200
-50
+300
-100
+500
-150
+100

经纬仪，用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般
项目
1
表面
平整度
20
20
50
20
用2m靠尺或楔形尺检查
2
基底土性
设计要求
观察或土样分析
2.3.10基槽边四周用围栏进行全封闭防护，夜间必须设红色标志灯。沿基坑周边用Ø48钢管搭设1.0米高的栏杆,距基坑边1m,水平横杆间距为350mm，底部设置高度200mm的围护墙，即挡水墙。在围栏的外侧安装夜间红色警示灯,每50米设一个,并且设警示标志。
边坡修整
土方开挖后按照设计剖面修理基坑边坡，要求坡面修理平整，确保喷射砼质量。
土钉制作
土钉采用Φ12钢筋端部加弯钩@1000*1000打入土中400mm，土钉水平安装角度为12°，土钉按照设计要求制作。
编制钢筋网
钢筋网规格为φ5@500×500，按照设计要求将φ5钢筋拉直，钢筋网片按照设计间距绑扎，使钢筋网片、土钉连为整体。
钢筋网绑扎搭接长度及相邻搭接接头错开长度符合规范要求。
铺设钢筋网片：网片筋应顺直，按设计间距绑扎牢固。在每步工作面上的网片筋应预留与下一步工作面网筋搭接长度。钢筋网应与土钉连接牢固。埋设控制喷层混凝土厚度的标志。
喷射混凝土：
喷射砼强度为C20，厚度为60㎜±地20㎜，混凝土配合比为水泥：砂子：碎石：速凝剂=1：2：2：0.03（重量比）。
在锚筋头部做喷射混凝土厚度60mm的标记。将φ5的钢筋编成＠500mm×500mm的网片，用插入土中的钢筋固定，用加强筋压紧与锚头焊接。钢筋网片均应与上部搭接，给下步留茬，搭接长度不小于30cm，接茬避免在同一直线上，经检验合格后喷射60±20mm厚C20细石混凝土。
喷射混凝土终凝12h后，应喷水养护，养护时间根据当前气温，宜为7d 。
注：基础施工前应设置坡顶和坡脚排水设施。

说明：
1、 土钉挂网墙面坡度1：0.33。
2、 喷射砼面层厚度为50±20㎜，强度等级为C20，砼配合比为：水泥：砂：碎石：速凝剂=1:2:2:0.03（为重量比）。
3、 土钉间距：层距*水平间距=1000*1000，土钉呈梅花布设。
4、 Φ12钢筋土钉长度为500㎜，端部做弯钩，土钉与水平面夹角为12。。
5、 底层为φ5@500*500钢筋骨架，外挂20*20钢丝网片，绑扎固定于Φ12土钉上。
6、 泄水孔间距为3米。采用洛阳铲成孔直径60mm，50PVC排水管长度为0.3米埋入土中反滤层包裹且缝隙用砂浆封堵密实。
六、质量要求：
修坡应平整顺直，在坡面喷射混凝土支护前，应清除坡面虚土。
喷射细石混凝土时，喷头与受喷面距离宜为0.6～1.2m，自下而上垂直坡面喷射，喷射厚度分两次进行，钢筋网保护层厚度不宜小于20mm。
本场地水文地质条件分析：根据钻探揭露，场地的地下水位在埋深在8.0m以下，属潜水类型，主要受大气降水补给。年变化幅度在1.0m左右，近几年最高水位7.4m。基坑开挖深度在地下水位以上，所以不必降水。
七、安全文明施工措施
（1）开工前进行安全技术交底，建立全生产责任制，以项目经理为主，所有施工管理人员及工长参加，定期开会，检查总结，讲明注意事项，分析不安全因素，排除隐患，提高自我防护能力。
（2）施工现场设立安全标志，谢绝外人参观。
（3）施工人员一律穿工作鞋，严禁穿拖鞋作业；严禁酒后作业；严禁患病未愈者上岗操作。
（4）电工等特殊工种必须持证上岗。进入现场的用电设备，均设置二级漏电保护，且经常检查漏电保护器。严格执行《安全生产制度》，进入现场人员必须戴安全帽。
（5）所有电器设备由专人负责操作维修，无关人员禁止乱动。
（6）加强劳动组织管理，对违反安全规章制度和劳动纪律者，进行批评教育，对屡教不改的施工人员采取辞退措施清除出工地。
八、施工组织管理
1、组织机构
为了确保施工进度和施工质量，施工项目经理负责制，成立项目部，下设工程部和技术部及各专业班组。形成方案施工、工程质量、工程进度等分工明确、责任清晰的管理体系。见组织机构图
项目经理：郑孔托
技术负责人：柯传荣

质检员

黄敏武

安全员

曹井强

测量员

张恒昌

材料员

林厚琪

施工员

檀东灏

资料员

王忠政

文明卫生

张鹏

基坑支护班组

（1）项目部
项目部对整个工程的施工作业进行统一安排、合理调度；召开生产会议，协调解决施工过程中出现的问题，抓好设备材料管理，抓好安全生产及文明施工；负责与甲方的协调，办理有关施工签证等工作。
（2）技术部
技术部对整个工程的施工技术、质量实行全面管理与监督，负责施工各项技术工艺、质量标准的实施，负责技术资料的收集、汇编工作；负责与技术有关的各方协调工作。
（3）专业班组

技 术 工
普 工
电焊工
2人
杂工
15人
电 工
2人
灌浆喷射班
12人
锚杆钻机操作人员
4人
钢筋班
6人
测量员
2人
泥 工
12人
合计
55人
注：按流水作业的施工流程作业人员可灵活调配。
九、边坡及已建建筑物监控
1、监控目的：在基础施工及维护阶段，可能会出现基坑变形和相应引起的周边建筑的变形，为确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，便于采取各种保护措施，我们在基础施工过程中对边坡及周边建筑进行水平位移和变形监测。
2、监测项目：
1）、基坑边坡水平位移、沉降、裂缝。
2）、基坑周边相邻较近建筑的变形。
3）、观测周期
基坑开挖前对基坑边坡观测一次，在开挖过程中，每天观测一次；
如发现位移量较大或有突变时，加强观测，每间隔1小时观测1次，将观测结果上报监理；观测分节段，分别为土方开挖阶段、直至土方回填。
观测周期：观测周期拟为2天。观测分节段，分别为土方开挖阶段、直至土方回填。首次观测时，对各观测点连续观测2次，2次高差之差不宜大于±0.1mm，取中数作为初始值，以后每次观测值均应与初始值进行比较，以求得垂直位移量。
3、基坑安全监测
在基坑支护工作中对基坑工作状态的检测特别重要，在进行施工过程中对基坑周边环境随时进行监测，根据监测而得来的信息及时采取相应对策，以确保基坑工程及 设施和建筑物的安全稳定，具体基坑安全监测布置详见：基坑监测布置平面示意图。
（1）基坑安全等级
根据《建筑基坑支护技术规程》（JGJ120-2012）第3.1.3条本工程基坑安全等级为二级。
（2）基坑安全监控内容
水平位移观测
根据基坑周边情况设立水平位移观测点，观察基坑顶端的水平位移。水平位移的观测可提供基坑边壁的水平变形量、变形速率和变形分布信息，进而可分析基坑边壁的稳定性。水平位移采用经纬仪按照视准法进行测量。
沉降观测：在基坑的周边建筑物上设立沉降观测点，检测采用经纬仪和水准仪。根据基坑周边环境条件，监控内容包括：
a、基坑邻边建筑物沉降观测
b、沉降速率控制
c、位移观测
连续3日沉降速率达到1mm/d，或肉眼发现建筑物裂缝急剧扩张，应预报警。
(3)观测中的注意事项：
严格按照测量规范的要求施测。
前后视观测最好用同一水平尺。
各次观测必须按照固定的观测路线进行。
观测时要避免阳光直射，且各观测环境基本一致。
成像清晰、稳定时在读数。
随时观测、随时检验计算，观测时要一气呵成。
在雨季前后要联测、检查水准点的标高是否有变动。
将各次所观测情况及时反馈有关部门，当建筑物每天累计沉降量超过5mm时应会同有关部门采取应急措施。
（4）临近管道变形控制
累计沉降达30mm（管道支架间距L的5%）连续3日沉降速率达到1mm/d，或自己发现管道漏气、漏水。
（5）巡视发现各种严重的变形现象，如严重的基坑渗漏等。
（6）允许变形控制
根据实际监测数据对基坑工程作出险情预报，是一个极其严肃的技术问题，必须根据工程的具体情况，综合考虑各种实际因素，在实测数据的基础上及时做出判断。
十、土方施工过程中遇紧急情况的安全处理措施
1、保证措施：为保证所护边坡的安全，特制定如下措施：
（1）施工时应根据实际情况调整支护方案。
（2）在基坑边坡5m内严禁堆载。
2、应急措施
（1）工程项目管理人员、工程技术人员、全体施工人员应全员待命，随时准备应对突发事件。当边坡变形较大或变形较快时，应及时在坑内填土、堆砂袋，或采取其他相应的抢险措施。
（2）立即停止施工，疏散相关人员。
（3）当边坡出现明显垮塌迹象，立即进行土方回填，稳住边坡。
（4）检查护坡施工情况，查明原因，制定补救方案。
（5）当边坡出现较大裂逢时，可对边坡进行支护加固处理。
（6）当坡顶大量堆载引起险情时，须立即清除坡顶重载，严禁坡顶堆重载。
（7）施工现场需有专人进行看护，并负责统一协调指挥。
（8）夜间施工有足够的照明。
（9）严禁在边坡上抛扔材料和其它物品。
（10）特殊作业人员需持证上岗作业。
（11）当施工作业面超过安全高度时须搭设脚手架施工。

“虎山壹号”项目深基坑边坡支护方案评审表
工程名称
“虎山壹号”项目二期工程
专项方案名称
深基坑专项施工方案
审查时间
2016年8月30日
地点
“虎山壹号”项目部会议室
专家组审查意见：
“虎山壹号”项目二期工程项目部于2016年8月30日在“虎山壹号”项目部会议室组织召开了《深基坑专项施工方案》专家评审会，由工程领域5位专家(名单附后)组成专家组对专项方案进行评审。与会专家认真听取了项目部对《深基坑专项施工方案》的汇报，对方案进行了深入细致的评审，形成评审意见如下：
1、原则同意施工单位编制的深基坑专项施工方案，方案内容齐全、措施可行。
2、在实施过程中控制好放坡坡度，对基坑边坡及时进行支护。

专家组成员(签名)
姓名
工作单位
职称
签名
刘晓亚
深圳市华纳国际建筑设计有限公司
工程师

尹华用
深圳市华纳国际建筑设计有限公司
高工

陈贤春
淮北工程勘察院
高工

艾桂根
淮北工程勘察院
高工

刘宝胜
江苏安鹏建设项目管理有限公司
高工
