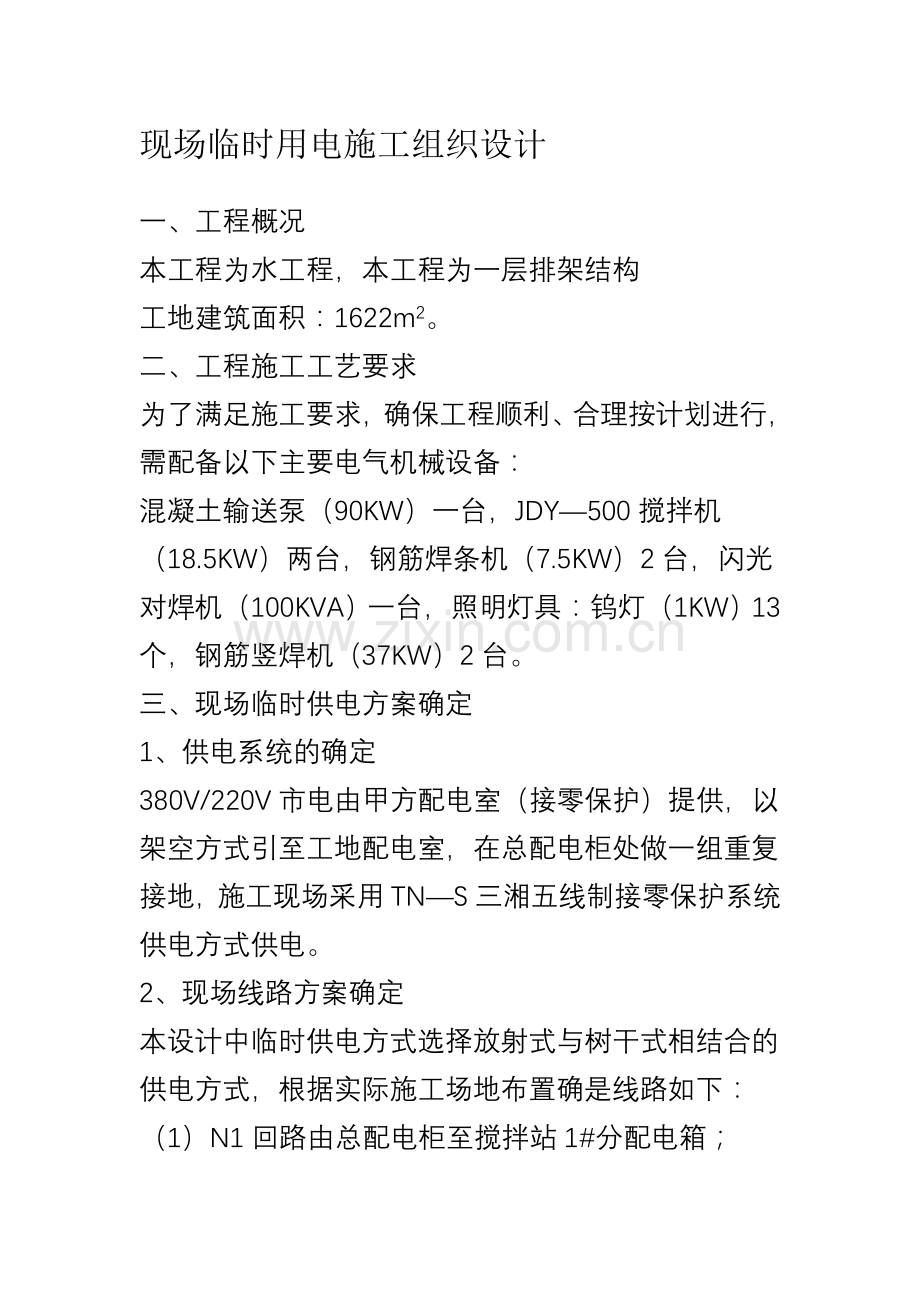

现场临时用电施工组织设计

一、工程概况
本工程为水工程，本工程为一层排架结构
工地建筑面积：1622m2。
二、工程施工工艺要求
为了满足施工要求，确保工程顺利、合理按计划进行，需配备以下主要电气机械设备：
混凝土输送泵（90KW）一台，JDY—500搅拌机（18.5KW）两台，钢筋焊条机（7.5KW）2台，闪光对焊机（100KVA）一台，照明灯具：钨灯（1KW）13个，钢筋竖焊机（37KW）2台。
三、现场临时供电方案确定
1、供电系统的确定
380V/220V市电由甲方配电室（接零保护）提供，以架空方式引至工地配电室，在总配电柜处做一组重复接地，施工现场采用TN—S三湘五线制接零保护系统供电方式供电。
2、现场线路方案确定
本设计中临时供电方式选择放射式与树干式相结合的供电方式，根据实际施工场地布置确是线路如下：
（1）N1回路由总配电柜至搅拌站1#分配电箱；

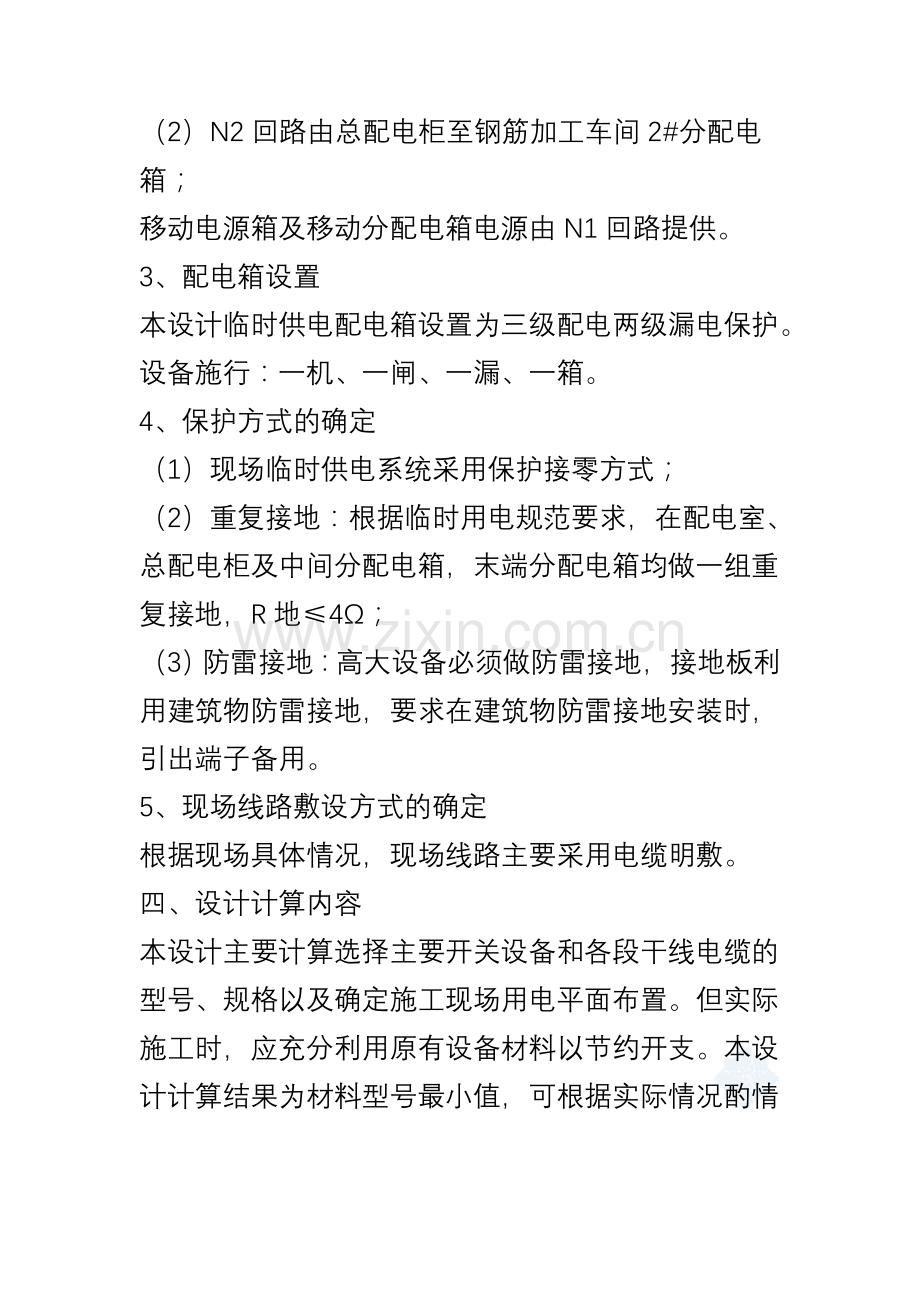

（2）N2回路由总配电柜至钢筋加工车间2#分配电箱；
移动电源箱及移动分配电箱电源由N1回路提供。
3、配电箱设置
本设计临时供电配电箱设置为三级配电两级漏电保护。
设备施行：一机、一闸、一漏、一箱。
4、保护方式的确定
（1）现场临时供电系统采用保护接零方式；
（2）重复接地：根据临时用电规范要求，在配电室、总配电柜及中间分配电箱，末端分配电箱均做一组重复接地，R地≤4Ω；
（3）防雷接地：高大设备必须做防雷接地，接地板利用建筑物防雷接地，要求在建筑物防雷接地安装时，引出端子备用。
5、现场线路敷设方式的确定
根据现场具体情况，现场线路主要采用电缆明敷。
四、设计计算内容
本设计主要计算选择主要开关设备和各段干线电缆的型号、规格以及确定施工现场用电平面布置。但实际施工时，应充分利用原有设备材料以节约开支。本设计计算结果为材料型号最小值，可根据实际情况酌情变动，但应保证所用线材的允许载流量大于或等于设计要求，并应保证所使用的设备开关能可靠动作。
本设计中要求现场完全按三级配电两级漏电保护执行，计算中不再选择由分配电箱至开关箱的线路型号，以及由开关箱至设备的线路型号，要求现场安装时遵循以下几点要求：
1、湘设备计算电流，可以按设备的容量乘2得出经验电流值，连接近而且较大的值来确定开关箱型号以及开关前后线路型号。
2、单相设备计算电流，按设备容量与电压（220V）的比值确定。
3、开关箱必须装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按规范选择，若设备不需要零线时，则只装PE端子板，否则需设N和PE两块端子板。
4、选择开关箱前后线路时，本着节约用铜的原则优先选用铝导线或者铝电缆，对于重要设备可以考虑用铜质导线或者铜质电缆。
5、导线截面选择
本设计导线的截面，根据电流确定，相线导线截面面积16mm2及以下的导线，零线及保护零线截面积与相线导线的截面积相同。除外，零线及保护零线截面积按相线50%计算。
五、具体计算
（一）本设计中计算负荷利用需要系数法的确定，由表格形式体现出来。
1、P30=Kd×Pe Kd—需要系数 Pe—计算功率KW
2、Q30=P30×tgφ　 Q30—无功计算负荷（KW）
tgφ—为设备功率因数正切值
3、S30= (P302+Q302)1/2 S30—功率（KVA）
4、I30=S30/31/2UN I30－为计算电流（A）
（二）计算过程
1、N1=回路计算
经电压损耗和机械强度校验，由总配电柜至搅拌站1#、2#分配电箱，干线选择W—3×100+1×16+1×4沿围墙明敷设。开关选择DZ10-250/200A和DZL-250/200A漏电保护器。
名称
数量
Kd
cosФ
tgФ
Pe
P30
Q30
S30
I30
搅拌机
2
0.65
0.5
1.73
18.5
22.75
39.36

泵车
1
0.65
0.5
1.73
90
58.50
101.21

镝灯
1
0.45
0.6
1.33
1
0.45
0.60

合计
4
同时系数Kεp=0.95
Kεq=0.98
81.70
77.62
141.17
138.35
158.64
241.04

2、N2回路计算
对焊机100KVA
I30= 100KVA/ 0.38=263 A
考虑到DZ10开关允许短时1.4In过载350A，所以选择DZ10-250（250A）空气开关和DZL-250漏电保护器。
导线选择：BLV—3×100+2×70穿PVC管明敷数
5、总电缆和总开关选择
P'30=77.62+4.85+26.58+56.39=165.44
Q'30=138.35+6.08+36.47+76.61=257.51
S'30=（165.052+257.542）1/2 =306.07
I30=S30/31/3γn=446.78A
因为总开关选择500A刀型隔离开关和DW15-630万能式断路器
总干线选择BLV3×240+1×120架空敷设。
名称
数量
Kd
cosФ
tgФ
Pe
P30
Q30
S30
I30
弯曲机
2
0.4
0.65
1.17
6
2.4
2.81

切断机
2
0.65
0.65
1.17
4.4
2.86
3.35

镝灯
1
0.45
0.6
1.33
1
0.45
0.59

合计
5
同时系数Kεp=0.85
Kεq=0.90
5.71
4.85
6.75
6.08
7.78
11.82

电焊机
经电压和机械强度检验选择VV—3×35+2×16电缆穿钢管敷设，总开关选DZ10-250（100A）空气开关，DZL-250（100A）漏电保护器
N4回路计算
为满足要求选择DZ10-250（200A）空气开关，DZL-250/200A漏电保护器，导线选择W-3×25+2×16穿钢管敷设。
名称
数量
Kd
cosФ
tgФ
Pe
P30
Q30
S30
I30
塔吊
1
0.6
0.6
1.33
37
22.20
29.53

镝灯
3
0.55
0.6
1.33
10.5
5.78
7.68

合计
4
同时系数Kεp=0.95
Kεq=0.98
27.98
26.58
37.21
36.47
45.13
68.57

5、总电缆总开关选择
P'30=77.62+4.85+26.58+56.39=165.05
Q'30=138.35+6.08+36.47+76.84=257.74
S'30=（165.052+257.512）1/2=306.06
S'30= (306.06+100+14)×0.7=294.05
I30=S30/31/3γn=446.78A
总开关选250A，刀型隔离开关和DW15-630万能式断路器
总干线选BLW-3×100+1×70架空敷设。
6、变压器选择
选Se=250（KVA）变压器
六、接地
本设计要求在总配电柜处一组重复接地，要求R地≤4Ω；各分配电箱处（特别是设备集中处）均做一组重复接地，要求R≤4Ω。
七、施工安全措施
（一）电缆线路敷设
电缆必须采用五芯电缆，敷设前必须进行测试，要求其绝缘电阻值大于10MΩ。
（二）配电箱开关箱及设备
1、严格执行三级配电、两级保护，实行：一机、一闸、一漏、一箱，严禁一闸多用。
名称
数量
Kd
cosФ
tgФ
Pe
P30
Q30
S30
I30
钢筋竖焊机
2
0.55
0.6
1.33
74
40.7
54.13

施工电梯
1
0.85
0.6
1.33
15
12.75
16.96

移动照明
1
0.55
0.6
1.33
10
5.
7.32

合计
4
同时系数Kεp=0.95
Kεq=0.85
58.95
56.00
78.41
76.84
144.46

2、开关箱内除应设过负荷及短路保护装置外，还必须设置隔离开关及漏电保护器，其漏电保护器应装设在隔离开关负荷侧。
3、漏电保护器选择
漏电保护器的选择应符合国标GB6829-86《漏电电流动作保护器》的要求，一般环境的漏电保护器，其额定漏电动作电流，不得大于30mA，额定漏电动作时间应小于0.1S，特殊环境下及手持式电动工具的漏电保护器动作电流应不大于15mA，动作时间小于0.1S。
4、所有用电设备的金属外壳，必须可靠地接到PE线上。
5、固定电器设备应作防雨、防淹措施，如搭设雨棚、做排水沟等。
6、要求设备停用1小时以上的必须拉闸断电上锁。
7、对配电箱开关箱进行检查维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
送电操作顺序为：总配电箱—分配电箱—开关箱
停电操作顺序为：开关箱—分配电箱—总配电箱
（三）制定相应的冬雨季电气安全管理措施，成立安全管理小组
组长：姚建国
组员：曾曼平、盛军兵、康灿辉
（四）现场照明
照明回路号动力回路分开敷设，且应单独设置闸箱及漏电保护器，现场镝灯的金属外壳作保护接零。电缆绝缘性能良好，无破皮老化。
（五）现场临时供电检查与巡视
1、必须建立对现场临电的检查制度，要求每周必须对现场临电做一次定期检查，并做好有关记录。
2、设备安装后（线路敷设后），必须进行绝缘摇测，然后每一个月对重要的设备（线路）做一次绝缘摇测，要求雨（雪）后增加一次测试，并做好记录。
3、对于主要设备的漏电保护器必须进行定期检测，要求每两周检查一次，对于性能达不到要求的漏电保护器，必须更换，并做更换记录。雨（雪）后增加一次测试，并做好记录。
4、每天对现场临电进行巡视维修，并建立巡视维修记录。
（六）对职工进行安全教育，提高工人的安全防范意识
做到不私拆、接电器设备，不乱动开关设备，发现问题后，断电后应立即通知电工处理。
（七）电气防火措施
1、执行动火申请审批制度，重点防火部位等处确保安全用电，现场电气设备密集区布置适于电气火灾的灭火器材。
2、照明灯具与燃物之间，应保持一定的安全距离，普通灯具不宜小于30mm，聚光灯、碘钨灯具不宜小于500mm，且不得直接照射易燃物。当间距不够时，应采取隔热措施。
3、焊工在电焊操作时发生火灾，应立即切断电源，可用砂土覆盖灭火或用干粉灭火器，绝不能用水或一般酸碱泡沫灭火器灭火，否则可能触电危险。
八、建筑物内电源引入做法
本工程裙楼、主楼引入一路电源供建筑物内照明及施工用电，由N2回路及分配电箱提供，电源由五芯电缆（VV—5×10）穿塑料管引入，电缆穿塑料管敷设引至电气竖井内，沿电气竖井引上至各层。电缆在电气竖井内引上时应沿蝶式绝缘子引上，严禁固定在钢筋及预埋铁件上，且电气竖井每层应有门防护。当电气竖井内进行抹灰等湿作业时应将电缆移出，穿管沿水暖预留洞引上，施工临时照明均由此箱供电。当借用碘钨灯时应采用三芯电缆，使灯罩与保护零线相连。
九、设计说明
1、在有可能影响施工的地方，必须采用电缆埋地敷设方式。
2、施工时必须严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）及本地电力部门的有关规定。
