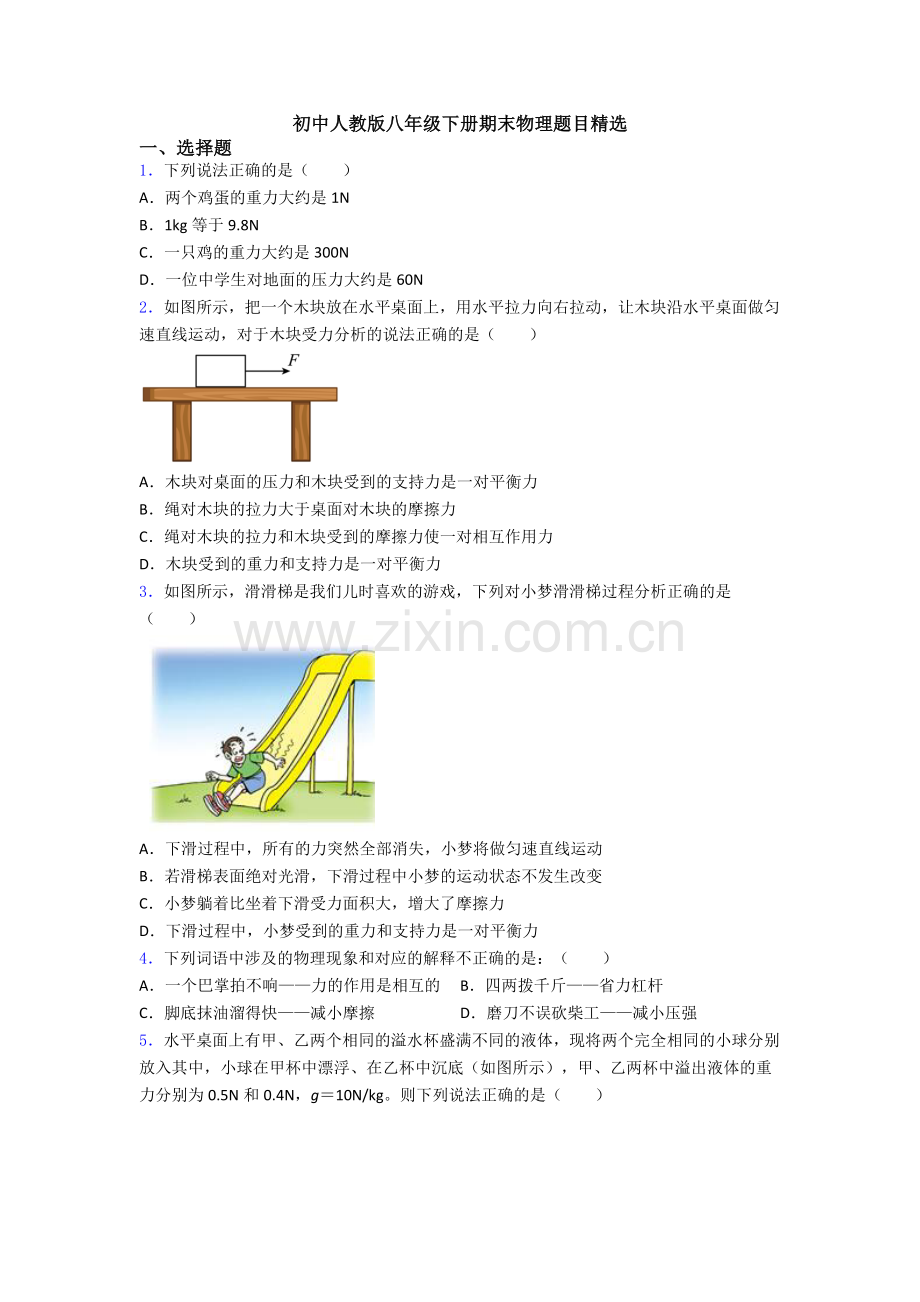

初中人教版八年级下册期末物理题目精选
一、选择题
1．下列说法正确的是（　　）
A．两个鸡蛋的重力大约是1N
B．1kg等于9.8N
C．一只鸡的重力大约是300N
D．一位中学生对地面的压力大约是60N
2．如图所示，把一个木块放在水平桌面上，用水平拉力向右拉动，让木块沿水平桌面做匀速直线运动，对于木块受力分析的说法正确的是（　　）

A．木块对桌面的压力和木块受到的支持力是一对平衡力
B．绳对木块的拉力大于桌面对木块的摩擦力
C．绳对木块的拉力和木块受到的摩擦力使一对相互作用力
D．木块受到的重力和支持力是一对平衡力
3．如图所示，滑滑梯是我们儿时喜欢的游戏，下列对小梦滑滑梯过程分析正确的是（　　）

A．下滑过程中，所有的力突然全部消失，小梦将做匀速直线运动
B．若滑梯表面绝对光滑，下滑过程中小梦的运动状态不发生改变
C．小梦躺着比坐着下滑受力面积大，增大了摩擦力
D．下滑过程中，小梦受到的重力和支持力是一对平衡力
4．下列词语中涉及的物理现象和对应的解释不正确的是：（　　）
A．一个巴掌拍不响——力的作用是相互的 B．四两拨千斤——省力杠杆
C．脚底抹油溜得快——减小摩擦 D．磨刀不误砍柴工——减小压强

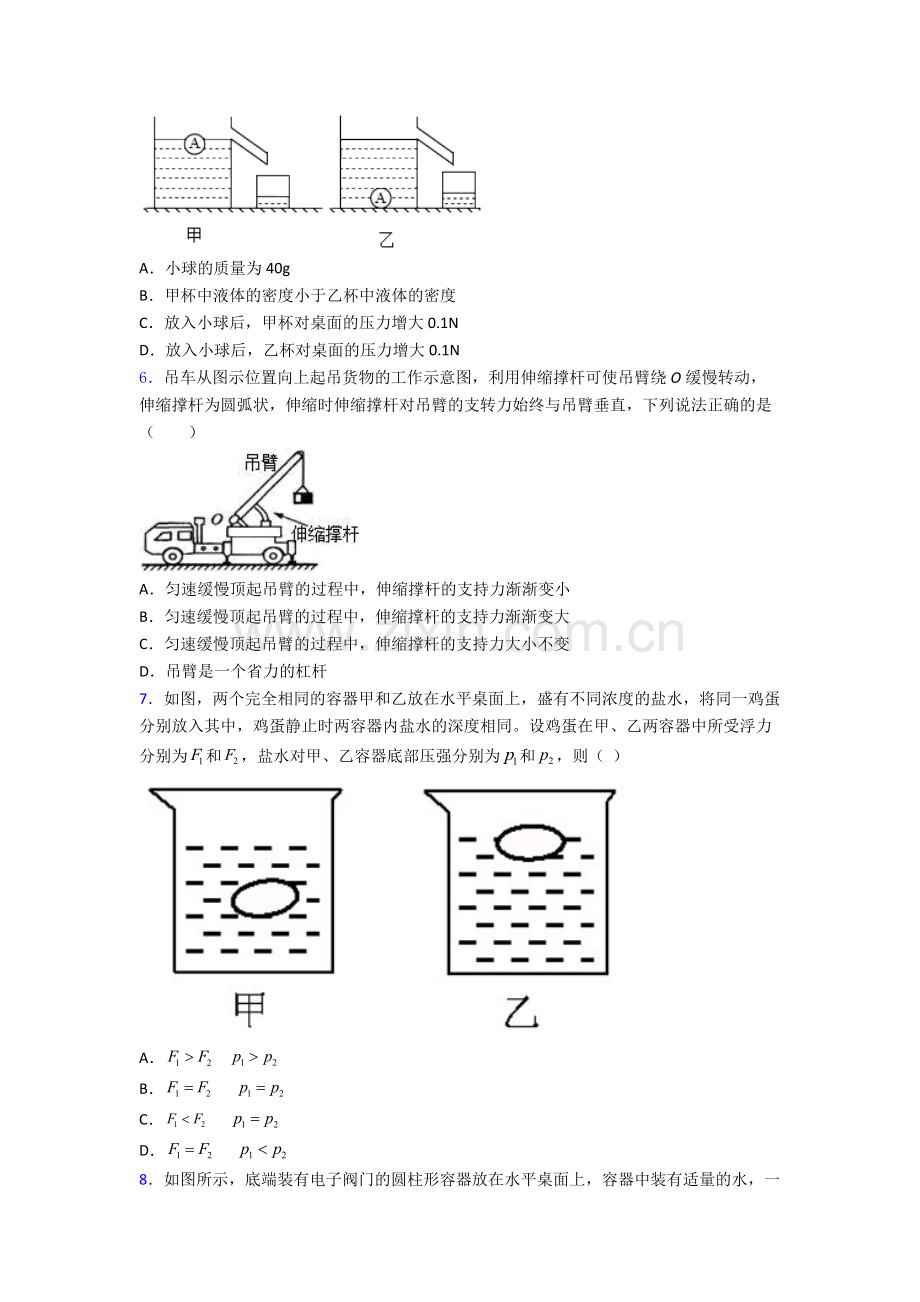

5．水平桌面上有甲、乙两个相同的溢水杯盛满不同的液体，现将两个完全相同的小球分别放入其中，小球在甲杯中漂浮、在乙杯中沉底（如图所示），甲、乙两杯中溢出液体的重力分别为0.5N和0.4N，g＝10N/kg。则下列说法正确的是（　　）

A．小球的质量为40g
B．甲杯中液体的密度小于乙杯中液体的密度
C．放入小球后，甲杯对桌面的压力增大0.1N
D．放入小球后，乙杯对桌面的压力增大0.1N
6．吊车从图示位置向上起吊货物的工作示意图，利用伸缩撑杆可使吊臂绕O缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支转力始终与吊臂垂直，下列说法正确的是（　　）

A．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小
B．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大
C．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力大小不变
D．吊臂是一个省力的杠杆
7．如图，两个完全相同的容器甲和乙放在水平桌面上，盛有不同浓度的盐水，将同一鸡蛋分别放入其中，鸡蛋静止时两容器内盐水的深度相同。设鸡蛋在甲、乙两容器中所受浮力分别为和，盐水对甲、乙容器底部压强分别为和，则（ ）

A．
B．
C．
D．
8．如图所示，底端装有电子阀门的圆柱形容器放在水平桌面上，容器中装有适量的水，一木块漂浮在水面上，控制阀门，使容器中相同时间内流出的水量相等．下列表示木块下表面处水的压强p1、容器对桌面的压强p2、木块的重力势能Ep和木块所受的浮力大小F随时间t变化的关系图象中，可能正确的是（ ）

A． B． C． D．
二、填空题
9．如图所示，为“云南山泉”瓶装矿泉水，我们在挤压瓶子时，矿泉水瓶形状发生了变化，说明力能使物体 _____；瓶盖侧面刻有条纹是为了 _____摩擦。用力推瓶的下部，瓶子会沿地面滑动，而推瓶子的上部，则瓶子可能会翻倒，这说明 _____。

10．如图，正在平直路面上向右匀速行驶的小车中，有一轻质弹簧的右端固定在车厢上，左端连接到木块上，弹簧此时处于原长状态并保持水平。若小车突然做加速运动，则木块由于具有______将______（选填“压缩”或“拉伸”）弹簧，此时，木块受到向_______（选填“左”或“右”）的摩擦力。

11．用刀切菜时，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来______压强；或者可以使劲切，这是利用______的方法来增大压强。
12．小王同学利用如图所示的装置来探究影响物体动能大小的因素。甲、乙两图装置相同，分别是同一小球先后从A、B两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景。
（1）实验中用___________表示小球的动能大小。
（2）对比甲乙两图可知，小球的动能与___________有关。

13．小金将长为0.6m、质量可忽略不计的木棒搁在肩上，棒的后端 A 挂一个40N 的物体，肩上支点O 离后端 A 为0.2m，他用手压住前端 B 使木棒保持水平平衡，如图所示，小金的质量为50kg，则此时肩对木棒的支持力大小为______N，人对地面的压力大小为______N（g=10N /kg）。

14．日常生活中用吸管“吸”饮料，饮料是在 ______的作用下“吸”入嘴中。小聪同学在课余时间自制了一个气压计，如图所示，取一根吸管，靠近玻璃管口，通过吸管向右吹气，玻璃管内液面高度会 _______（选填“升高”“降低”或“不变”），这是因为流体在流速大的地方压强 _________。

15．一根质量分布均匀的长方体细长直棒重5.4N，下底面的总面积为36cm2，现将它放在水平桌面上，并使其的长度露出桌面外，如图所示：
（1）直棒对桌面的压强为 ______Pa；
（2）在棒的右端至少应施加 ______N的竖直向下的力，才能让它的左端离开桌面。

16．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F-t和v-t的图像分别如图乙、丙所示。由图像可知，0~3s内，推力对物体做功______J；t=5s时，物体受到的摩擦力是_______N。如图丁，在测立定跳远项目中，身高1.8m，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，跳远成绩为2m，用时0.5s，轨迹如图。则此过程重力做的功率为_______W。

三、解答题
17．如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。

18．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

19．如图所示，画出用该滑轮组提升水桶时，既省力又能改变力的方向的绕绳方法。

20．某实验小组的同学对两根原长都为8cm、粗细不同的A、B橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量x，根据多组测量数据做出的图线如图乙所示。

（1）当在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为______cm。
（2）分别用这两根橡皮筋制成了如图丙所示两测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋______（选填“A”或“B”）制成的测力计测量的精确程度较高。
（3）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为______N。
（4）实验小组同学想利用丙图中A橡皮筋测力计制作一个直接测量液体密度的“密度计”。他们用同一小桶分别盛满了2种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，下表是2次测得的总重力及对应液体的密度（g取10N/kg）。则该密度计的零刻度线应标记在A橡皮筋测力计刻度板上______N的位置。
液体种类
酒精
植物油
弹簧测力计的示数F（N）
2.6
2.7
液体密度(103kg/m3)
0.8
0.9

21．雨天路滑，小华想哪一种鞋穿上摩擦力更大呢？他选用“型号1”和“型号2”两种不同品牌的运动鞋各一双，做如下实验：

（1）小华想测量鞋在地面上受到的滑动摩擦力的大小，应该将弹簧测力计在__________（选填“水平”或“竖直”）方向上调零；图甲弹簧测力计的示数为__________；
（2）选好装置后，他先用弹簧测力计测出两品牌中一支运动鞋的重力并记录，然后将运动鞋接到装置上，__________拉动弹簧测力计，目的是使拉力__________（选填“大于”、“等于”或“小于”）摩擦力；读出弹簧测力计示数并记录如下：
品牌
G/N
F/N
f/N
型号1
3
1.1
1.1
型号2
3.5
1.1
1.1
（3）做完实验，他想了想，本实验有一定缺陷，没有控制__________不变，但本实验却能比较出哪双鞋的摩擦性能更好些？你认为__________（选填“型号1”或“型号2”）摩擦性能更好些；
（4）小华经过思考改进了实验，在型号1的鞋中放入钩码，使两种品牌的鞋对橡胶垫压力相等，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量（如图乙所示），橡胶垫__________（“不必”或“必须”）做匀速直线运动拉动；
（5）如图丙，当把任意一只鞋放在胶垫上，橡胶垫与鞋的接触面积大约一半时，弹簧测力计的示数仍不变，能得到的结论是；压力和粗糙程度一定时，摩擦力的大小与__________大小无关；
（6）小华在放学路上看见一辆汽车陷进了泥坑里，司机将一些稻草塞进后轮底下，汽车很快就爬上来了。这是利用增大__________的方法增大摩擦力。
二
22．（1）为了探究阻力对物体运动的影响，做了如图所示的实验。

①为了探究不同阻力对小车的运动速度改变的影响情况，在实验中应让小车从同一斜面同一高度由静止滑下，使小车到达水平面时具有相同的_________。
②实验表明：表面越光滑，小车运动的距离越远，这说明小车受到的阻力越小，速度减小得越_____（填“快”或 “慢”）。
③通过实验推理得出：假如小车不受阻力，小车将保持_________运动状态。
（2）小宇同学利用A、B两物体、砝码、泡沫等器材探究“压力的作用效果与什么因素有关”的实验，如图所示。

①实验中小宇是通过观察_______________来比较压力作用效果的。
②比较甲、乙两图所示实验，能够得到的结论是：在受力面积一定时，_______越大，压力的作用效果越明显。
③若要探究“压力的作用效果与受力面积大小的关系”，应通过比较图_________所示实验。
二
23．课外，小明用吸管和铁丝制作了一个简易密度计：
（1）取一根长度为20cm、横截面积为0.4cm2的饮料吸管，将一些细铁丝从吸管的下端塞入作为配重，并用石蜡将吸管的___________（选填“上端”或“下端”）封起来，用天平测出其总质量为4g；
（2）使其竖直漂浮在不同液体中，在吸管上标出液而的位置，测量出该位置到吸管下端的距离，即吸管浸入液体中的深度 h，测量数据如下表所示，补全数据：当ρ=1.0 g/m3时。浸入液体中的深度h=________cm；
液体密度
……
0.8
0.9
1.0
1.1
……
浸入的深度h/cm
……
12.5
11.1

9.1
……
（3）根据表中的数据，在吸管上标出对应的密度刻度线，这些刻度线是________（选填“均匀”或“不均匀”）的；
（4）理论上，该简易密度计能测量的最小密度是_________kg/m3；
（5）若想使简易密度计上两条刻度线之间的距离更大一些，从而使测量结果更精确，他可以_______（选填“换用更细的吸管”或“换用更粗的吸管”）。
24．物理小组的同学用质量不同的A、B两个小球（mA>mB）碰撞静止在同一水平面上的木块，进行探究“动能的大小与哪些因素有关”的实验。如图所示。

(1)甲、乙两图是探究的动能与______的关系，首先将A小球置于斜面的不同高度后，由______滚下，通过观察木块移动的距离，可以得到的结论是：______；
(2)若要探究动能与物体质量的关系，应选择______两图的操作进行实验，这样可以保证两小球到达斜面底部时的______相同；
(3)小光同学拿来了一根弹簧，他认为实验中也可以不用斜面，只需按照下图，每次把弹簧压缩到相同的程度后再分别将A、B小球弹出即可。你同意他的方案吗？请你评价一下小光的方案______。

25．小勇同学在探究“影响滑轮组机械效率”的实验中，所用装置如图1所示，每个钩码重2N，测得的数据如表：
物理量/实验次数
钩码总重G/N
钩码上升的高度h/m
测力计示数F/N
测力计移动距离s/m
机械效率η
1
4
0.1
1.8
0.3

2
6
0.1
2.4
0.3
83%
3
4
0.1
1.4
0.5
57%
4
4
0.2
1.4
1.0
57%

（1）在实验中，测绳端拉力F时，应尽量竖直向上 ______拉动弹簧测力计且在拉动过程中读数；
（2）分析表中数据可知：第3次实验是用 ______图做的；（选填“a”、“b”或“c”）
（3）分析第1、2次实验数据可知：使用同一滑轮组，______可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮总重越重，滑轮组的机械效率 ______；
（4）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度 ______；
（5）如图2所示，用下列装置提升同一重物，若每个滑轮重相同，不计绳重及摩擦，则机械效率最高的装置是 ______；
（6）若实验时弹簧测力计没有沿竖直方向拉动，则测出的机械效率 ______（选填“变大”、“变小”或“不变”）。
26．小赵家买了一个既美观又实用的茶几，茶几的中间是一个鱼缸。茶几摆放在客厅水平地板上，其部分参数如下表所示，试计算：
（1）若鱼缸中注入10cm深的水时，水对缸底产生的压强；
（2）若鱼缸中注满水时，求注入水的质量；
（3）若鱼缸中注满水时，茶几对地板的压强。
茶几及鱼缸净重/kg
56
最大容量/L
40
支撑柱/个
4
每个支撑柱与接触面积/m2
0.02

27．工人师傅利用汽车作为动力，从水中打捞一个正方体物件，绳子通过定滑轮，一端系着物件，另一端拴在汽车上，如图甲所示。汽车拉着物件匀速上升，已知汽车对绳子的拉力F与物件底面距离水底的高度h的变化关系如图乙所示。绳子的体积、绳重、摩擦及水面高度的变化均忽略不计（g取10N/kg）。求：
（1）物件浸没在水中时受到的浮力大小；
（2）物件上表面恰好到达水面时，下表面受到水的压强；
（3）物件的密度。

28．有一重力为600N的物体静置在水平地面上，工人用如图所示的装置将物体匀速提升2m，所用拉力F的大小为400N，在此过程中不计绳重和摩擦。求：
（1）工人的拉力所做的总功；
（2）滑轮组的机械效率；
（3）如果工人的重力为600N，则工人通过该滑轮组装置能匀速拉起的物体的最大重力是多少？

【参考答案】
一、选择题
1．A
解析：A
【详解】
A．两个鸡蛋的质量约
100g=0.1kg
受到的重力为
G=mg=0.1kg×10N/kg=1N
故A正确；
B．质量是1kg的物体，受到的重力为9.8N，但
1kg≠9.8N
故B错误；
C．一只鸡的质量约2kg，受到的重力为
G=mg=2kg×10N/kg=20N
故C错误；
D．中学生的体重在500N左右，站立时对地面的压力在
F=G=500N
左右，故D错误。
故选A。
2．D
解析：D
【详解】
A．木块对桌面的压力和桌面对木块的支持力，大小相等、方向相反、在同一直线上、作用在桌子和木块两个物体上，是一对相互作用力的关系，故A错误；
BC．物体处于匀速直线运动状态，受平衡力，水平方向拉力和摩擦力大小相等、方向相反，在同一直线上，是一对平衡力，所以拉力等于摩擦力，故BC错误；
D．木块处于匀速直线运动状态，受平衡力，竖直方向重力和支持力大小相等、方向相反、在同一直线上，且作用在同一物体上，是一对平衡力，故D正确。
故选D。
3．A
解析：A
【详解】
A．下滑过程中，所有的力突然全部消失，由牛顿第一定律可知，小梦将做匀速直线运动，故A正确；
B．若滑梯表面绝对光滑，小梦将做加速运动，速度大小发生改变，所以下滑过程中小梦的运动状态发生改变，故B错误；
C．滑动摩擦力大小与接触面粗糙程度以及压力大小有关，与受力面积无关，小梦躺着比坐着下滑受力面积大，接触面粗糙程度以及压力大小没有变化，所以摩擦力不变，故C错误；
D．下滑过程中，支持力垂直斜面向上，与重力方向不在同一直线上，所以小梦受到的重力和支持力不是一对平衡力，故D错误。
故选A。
4．D
解析：D
【详解】
A．一个巴掌拍不响，说明产生力的作用至少有两个物体，所以力的物体对物体的作用，故A正确，不符合题意；
B．四两拨千斤是动力臂远远大于阻力臂，动力远远小于阻力，是省力杠杆，符合杠杆原理，故B正确，不符合题意；
C．脚底抹油溜得快，通过减小接触面的粗糙程度减小摩擦，故C正确，不符合题意；
D．磨刀不误砍柴工是在压力一定时，减小受力面积增大压强，故D错误，符合题意。
故选D。
5．D
解析：D
【详解】
A．由于小球在甲杯漂浮，根据漂浮条件可知
G＝G排甲＝0.5N
小球的质量
m＝＝0.05kg＝50g
故A错误；
B．小球在甲杯漂浮，则ρ甲＞ρ球，小球在乙杯中下沉至沉底，则ρ乙＜ρ球，两种液体的密度：ρ甲＞ρ乙；故B错误。
C．放入小球后，小球在甲杯漂浮，浮力等于小球的重力，根据阿基米德原理可知，小球排开的液体的重力等于小球的重力，所以甲杯对桌面的压力不变，故C错误；
D．小球在乙杯中受到的浮力
F乙＝G排乙＝0.4N
排开的液体的重力为0.4N，小球的重力为0.5N，则放入小球后，乙杯对桌面的压力增大值为
ΔF＝G﹣G排＝0.5N﹣0.4N＝0.1N
故D正确。
故选D。
6．A
解析：A
【详解】
由于伸缩时伸缩撑杆对吊臂的支转力始终与吊臂垂直，则匀速缓慢顶起吊臂的过程中，动力臂大小始终不变，货物重力所对应力臂大小逐渐减小，且动力臂始终小于阻力臂，为费力杠杆，根据杠杆平衡公式F1l1=F2l2可知，所需支持力逐渐减小，故A符合题意，BCD不符合题意。
故选A。
7．D
解析：D
【详解】
鸡蛋悬浮在甲杯中，受到盐水的浮力等于鸡蛋重力；鸡蛋漂浮在乙杯中，受到盐水的浮力也等于鸡蛋重力；所以鸡蛋在甲、乙两杯中所受浮力大小相等，即；鸡蛋在甲杯盐水中悬浮，根据物体的悬浮条件可知，鸡蛋在乙杯盐水中漂浮，根据物体的漂浮条件可知，所以；由于两容器内盐水的深度相同，则根据可知：。
故选D。
8．D
解析：D
【分析】
压强和浮力
【详解】
AB．压强p2随时间都是线性减小的，故AB错；
C．由于木块的高度在不断减小，所以木块的重力势能也是先不断减小的，故C错；
D．由于木块是漂浮的，在木块没有接触底面之前浮力是不变的，当接触底面以后，浮力是越来越小的，故D正确．
二、填空题
9．发生形变 增大 力的作用效果与作用点有关
【详解】
[1]挤压瓶子时，瓶子在力的作用下形状发生了改变，说明力能使物体发生形变。
[2]瓶盖侧面刻有条纹是为了增大接触面的粗糙程度从而增大摩擦。
[3]由题意可知，力作用在瓶子的不同位置，产生的作用效果不同，说明力的作用效果与作用点有关。
10．惯性 拉伸 右
【详解】
[1][2]由题意知，原来小车向右做匀速直线运动，木块、弹簧也随小车一起做匀速直线运动，此时弹簧处于原长状态。若小车突然向右做加速运动，木块由于具有惯性，仍然要保持原来的运动状态，所以木块相对小车向左运动，将拉伸弹簧。
[3]木块相对小车向左运动，则小车会给木块一个向右的摩擦力。
11．增大 增大压力
【详解】
[1][2]根据压强公式 p= 可知，刀钝了切不动，在磨刀石上把刀磨一磨就容易切了，这是利用减小受力面积的方法来增大压强；或者可以使劲切，利用增大压力的方法来增大压强。
12．纸盒运动的距离 速度
【详解】
（1）[1]由甲乙两图可知，甲图中小球推动纸盒移动的距离远，说明小对纸盒做功多，动能大。故实验中通过纸盒被球撞击后移动的距离来比较动能大小。
（2）[2]如图甲、乙所示，同一小球从斜面不同高度由静止释放，达到水平面的速度不同，高度越高，达到水平面的速度越大，纸盒被推得越远，说明小球的动能越大，是探究动能大小与速度的关系，结论是：质量相同时，物体的速度越大，动能越大。
13．B
解析：540
【详解】
[1]由题意可知，此杠杆以O为支点，动力为手对木棒B端的压力F，阻力大小等于物重G，根据杠杆的平衡条件有
FOB = GOA
代入数据有
F0.4m=40N0.2m
解得F = 20N，即手压木棒的压力大小为20N，木棒处于静止状态，由受力分析及力的平衡条件可得，木棒对肩的压力大小为
F压=F+G=20N+40N=60N
因木棒对肩的压力与肩对木棒的支持力是一对相互作用力，大小相等，故肩对木棒的支持力大小为60N。
[2]由题意可知，小金的重力为
G=mg=50kg10N/kg=500N
对整体受力分析有，整体受到向下的重力和向上的地面支持力F支，因整体受力平衡，

又因地面对人的支持力与人对地面的压力是一对相互作用力，大小相等，故人对地面的压力大小为540N。
14．大气压/大气压强 升高 小
【详解】
[1]日常生活中用吸管“吸”饮料时，吸走饮料管中的空气，管内空气压强减小，饮料在大气的作用下进入管内，并在管内上升进入嘴里，所以是在大气压的作用下将饮料“吸”入嘴中。
[2][3]往管上方吹气，玻璃管口上方的空气流动速度增大，空气流速大的地方压强小，故管口大气压减小，瓶内空气的压强不变，瓶内气压把液体压入管内，玻璃管内液面会升高。
15．5.4
【详解】
（1）[1]直棒对桌面的压力
F＝G＝5.4N
有的长度露出桌面外，直棒对桌面的压强为
p＝＝2000Pa
（2）[2]在棒的右端施加力，使左端抬起，此时直棒相当于杠杆，支
解析：5.4
【详解】
（1）[1]直棒对桌面的压力
F＝G＝5.4N
有的长度露出桌面外，直棒对桌面的压强为
p＝＝2000Pa
（2）[2]在棒的右端施加力，使左端抬起，此时直棒相当于杠杆，支点在桌边，根据杠杆的平衡条件，要使动力最小，应该使动力臂最长，所以应在最右端施加一个竖直向下的力，如图所示：

设直棒的长为L，由题知l1＝L，重力的力臂
l2＝
根据杠杆的平衡条件可得
Fl1＝Gl2
即
F×L＝5.4N×L
解得F＝5.4N。
16．6 300
【详解】
[1]由图乙和图丙可知，0~3s内推力为3N，但物体速度为0，即没有移动距离，故不符合做功条件，故推力对物体做功为0。
[2]由图乙和图丙可知，9~12s内推力为
解析：6 300
【详解】
[1]由图乙和图丙可知，0~3s内推力为3N，但物体速度为0，即没有移动距离，故不符合做功条件，故推力对物体做功为0。
[2]由图乙和图丙可知，9~12s内推力为6N，物体匀速运动，受力平衡，则此时物体受到的摩擦力为6N；当t=5s时，从图丙可知，物体加速运动，因压力和接触面粗糙程度均未变，故摩擦力也不会变，与9~12s内摩擦力相同，同样为6N。
[3]同学从最高点到落地点的过程中，重力做功
W=Gh=500N×0.3m=150J
则此过程重力做的功率
P===300W
三、解答题
17．【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用
解析：
【详解】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示

18．【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

19．【详解】
由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：
解析：
【详解】
由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮；如图所示：

20．A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与
解析：A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与受到接力F成正比例函数的关系，即FA=kAΔxA，由图知，当FA=5N，ΔxA=10cm，带入数据得kA=0.5N/cm，因此FA=0.5ΔxA，在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为

（2）[2]由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长10cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高。
（3）[3]将与本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，两根橡皮筋伸长的长度相等，由图可知，在拉力作用下B先达到最大伸长量15cm，A橡皮筋的伸长量也为15cm；当伸长量为15cm时，橡皮筋B上的力为15N，因为橡皮筋的伸长与受到的拉力成正比，所以橡皮筋A上的力为

根据二力合成可得受到的最大拉力为
15N+7.5N=22.5N
（4）[4]液体的重力
G液=mg=ρ液gV
测量液体密度时，弹簧测力计的示数
F=G桶+G液
测量酒精时
G桶+0.8×103kg/m3×V×10N/kg=2.6N①
测量植物油时
G桶+0.9×103kg/m3×V×10N/kg=2.7N②
将①②两式联立，解方程组得G桶=1.8N，该密度计的零刻度线应标记在A橡皮筋测力计刻度板上1.8 N的位置。
21．水平 1.8N 匀速 等于 压力 型号1 不必 受力面积 接触面的粗糙程度
【详解】
（1）[1]因弹簧自身有重力，测量水平拉力时，弹簧测力计
解析：水平 1.8N 匀速 等于 压力 型号1 不必 受力面积 接触面的粗糙程度
【详解】
（1）[1]因弹簧自身有重力，测量水平拉力时，弹簧测力计应在水平方向上进行调零。
[2]图中弹簧测力计的分度值是0.1N，示数是1.8N。
（2）[3][4]当沿水平方向匀速拉动弹簧测力计时，鞋子受到的摩擦力和拉力是一对平衡力，大小相等。
（3）[5]研究摩擦力大小与接触面粗糙程度的关系时，要控制压力大小相同，而实验中没有控制压力相同。
[6]型号1鞋对水平面的压力较小，但摩擦力和型号2鞋相同，说明型号1鞋摩擦性能更好些。
（4）[7]改进了实验后，运动鞋相对桌面静止，鞋在水平方向上受到测力计的拉力与摩擦力为一对平衡力，大小相等，这样改进的好处是不需要再保证匀速直线拉动鞋子，且弹簧测力计处在静止状态方便读数。
（5）[8]橡胶垫与鞋的接触面积大约一半时，弹簧测力计的示数仍不变，说明鞋受到的摩擦力大小不变，压力和粗糙程度一定时，摩擦力的大小与受力面积大小无关。
（6）[9]压力不变，将一些稻草塞进后轮底下，增大了接触面的粗糙程度，使汽车受到的摩擦力增大，汽车很快就爬上来了。
二
22．速度（初速度） 慢 匀速直线 泡沫的凹陷程度 压力 甲、丙
【详解】
（1）①[1]为了使小车到达水平面的速度相同，应让小车从同一斜面同一高度由静止滑下。
②[
解析：速度（初速度） 慢 匀速直线 泡沫的凹陷程度 压力 甲、丙
【详解】
（1）①[1]为了使小车到达水平面的速度相同，应让小车从同一斜面同一高度由静止滑下。
②[2]表面越光滑，阻力就越小，小车运动的距离就越长，这说明小车受到的阻力越小，速度减小得越慢。
③[3]假如小车受到的阻力为零，那么就没有阻力可以改变小车的运动状态了，小车将以恒定不变的速度永远运动下去，一直做匀速直线运动。
（2）①[4]根据转换法，实验中小宇是通过观察泡沫的凹陷程度来比较压力作用效果的。
②[5]比较甲、乙两图所示实验，受力面积一定，乙中压力大，作用效果明显，故能够得到的结论是：压力的作用效果与压力大小有关。受力面积一定时，压力越大，压力作用效果越明显。
③[6]若要探究“压力的作用效果与受力面积大小的关系”，要控制压力大小相同，改变受力面积，应通过比较图甲丙所示实验。
二
23．下端 10.0 不均匀 0.5×103 换用更细的吸管
【详解】
（1）[1]用石蜡将吸管的下端封起来，可以防止水进入吸管内部，增大排开水的体积，增大浮力。
（2）[
解析：下端 10.0 不均匀 0.5×103 换用更细的吸管
【详解】
（1）[1]用石蜡将吸管的下端封起来，可以防止水进入吸管内部，增大排开水的体积，增大浮力。
（2）[2]由于密度计漂浮在液体中，受到的浮力
F浮=G=mg=4×10-3kg×10N/kg=0.04N
根据阿基米德原理
F浮=ρ液gV排=ρ液gSh
则浸入液体中的深度

浸入液体中的深度h=10.0cm。
（3）[3]根据表中的数据，当液体密度均匀增大时，浸入的深度并不均匀减小，说明刻度线是不均匀的。
（4）[4]当密度计浸入深度为20cm时，液体密度最小

该简易密度计能测量的最小密度是0.5×103kg/m3。
（5）[5]在排开液体体积变化量相同时，换用更细的吸管可以使物体浸入液体中的深度变化量更大，使简易密度计上两条刻度线之间的距离更大一些，从而使测量结果更精确。
24．速度 静止 当物体质量相等时，速度越快，动能越大 甲丙 速度 不同意，没有控制小球的速度不变
【详解】
(1)[1]从甲乙两图中可以看出，用相同的小球从斜面上不
解析：速度 静止 当物体质量相等时，速度越快，动能越大 甲丙 速度 不同意，没有控制小球的速度不变
【详解】
(1)[1]从甲乙两图中可以看出，用相同的小球从斜面上不同高度滑下，即质量相同的小球到水平面上时的速度不同，通过小球推动木块的距离表示小球动能的大小，所以是探究动能与速度的关系。
[2]为控制小球到达水平面时的速度不同，要让小球都由静止开始下滑。
[3]通过观察木块移动的距离，发现质量相同的小球，速度越快，木块被推的越远，也就是小球的动能越大，即当物体质量相等时，速度越快，动能越大。
(2)[4]要探究物体动能的大小与质量的关系，必须控制物体的速度相同，质量不同，速度相同是通过小球在斜面的位置来体现的，故应选择甲丙两图的操作进行实验。
[5]质量不同的小球从相同高度滑下时，到达水平面时具有相同的速度，以达到控制速度不变的目的。
(3)[6]不同质量的小球被压缩程度相同的同一根弹簧弹出后，具有的速度是不同的，所以没有控制好变量，此方案不可行。
25．匀速 c 增加提升物体的重力 越低 无关 A 变小
【详解】
（1）[1]实验过程中，应竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，拉力等于测力计示
解析：匀速 c 增加提升物体的重力 越低 无关 A 变小
【详解】
（1）[1]实验过程中，应竖直向上匀速拉动弹簧测力计，此时系统处于平衡状态，拉力等于测力计示数。
（2）[2]由数据知第3次实验中，绳子的有效段数

所以滑轮组由5段绳子承担物重，由图示可知，第3次实验所用的装置是c。
（3）[3]由表中实验数据可知，第1次实验滑轮组效率为

分析第1、2次实验数据可知，使用的同一滑轮组，提升的钩码重力越大，机械效率越高，可得使用同一滑轮组，增加提升物体的重力可以提高滑轮组的机械效率。
[4]分析第1、3次实验数据可知，提升物体的重力相同，第3次实验时有两个动滑轮，动滑轮总重较大，而第3组的机械效率较小，故可得出使用不同的滑轮组，提升相同的重物，动滑轮总重越重，滑轮组的机械效率越低。
（4）[5]分析第3、4次实验数据可知，使用同一滑轮组提升相同的重物，物体被提升的高度改变，机械效率不变，可得滑轮组的机械效率与物体被提升的高度无关。
（5）[6] 用下列装置提升同一重物，若不计摩擦及摩擦，所作额外功就是提升动滑轮做的功，而使用定滑轮时，不用克服滑轮的重力做功，额外功为0，其机械效率为100%，而其它三个实验都要克服动滑轮重力做额外功，故使用定滑轮的机械效率最高的，故A符合题意，BCD不符合题意。
故选A。
（6）[7]若实验时弹簧测力计没有沿竖直方向拉动，F变大，s不变，W总变大，而W有不变，根据机械效率公式，可知测出的动滑轮的机械效率的变小。
26．（1）103Pa；（2）40kg；（3）1.2×104Pa
【详解】
（1）水深为10cm时，水对缸底产生的压强为
（2）已知鱼缸的最大容量为40L，注满水时，注入水的质量为
（3）若鱼缸中注满
解析：（1）103Pa；（2）40kg；（3）1.2×104Pa
【详解】
（1）水深为10cm时，水对缸底产生的压强为

（2）已知鱼缸的最大容量为40L，注满水时，注入水的质量为

（3）若鱼缸中注满水时，茶几对地板的压力等于茶几及鱼缸总重为

茶几对地板的压强为

答：（1）若鱼缸中注入10cm深的水时，水对缸底产生的压强为103Pa。
（2）注入水的质量为40kg。
（3）若鱼缸中注满水时，茶几对地板的压强为1.2×104Pa。
27．（1）800N；（2）2×103Pa；（3）2.5×103kg/m3
【详解】
（1）物件浸没于水中，受到的浮力为
F浮＝G﹣F拉＝2×103N﹣1.2×103N＝800N
（2）物件上表面与水面齐
解析：（1）800N；（2）2×103Pa；（3）2.5×103kg/m3
【详解】
（1）物件浸没于水中，受到的浮力为
F浮＝G﹣F拉＝2×103N﹣1.2×103N＝800N
（2）物件上表面与水面齐平时，下表面的深度为
5.2m﹣5.0m＝0.2m
此处的液体压强为
p＝ρgh＝1.0×103kg/m3×10N/kg×0.2m＝2×103Pa
（3）物件的质量为

当物体浸没时物体的体积等于物体排开液体的体积，由浮力大小求得物件得体积为

物件得密度为

答：（1）物件浸没在水中时受到的浮力大小为800N；
（2）物件上表面恰好到达水面时，下表面受到水的压强为2×103Pa；
（3）物件的密度为2.5×103kg/m3。
28．（l） 1600J；（2）75%；（3）1000N
【详解】
解：（
