兴港小区4#楼悬挑外脚手架施工方案.doc

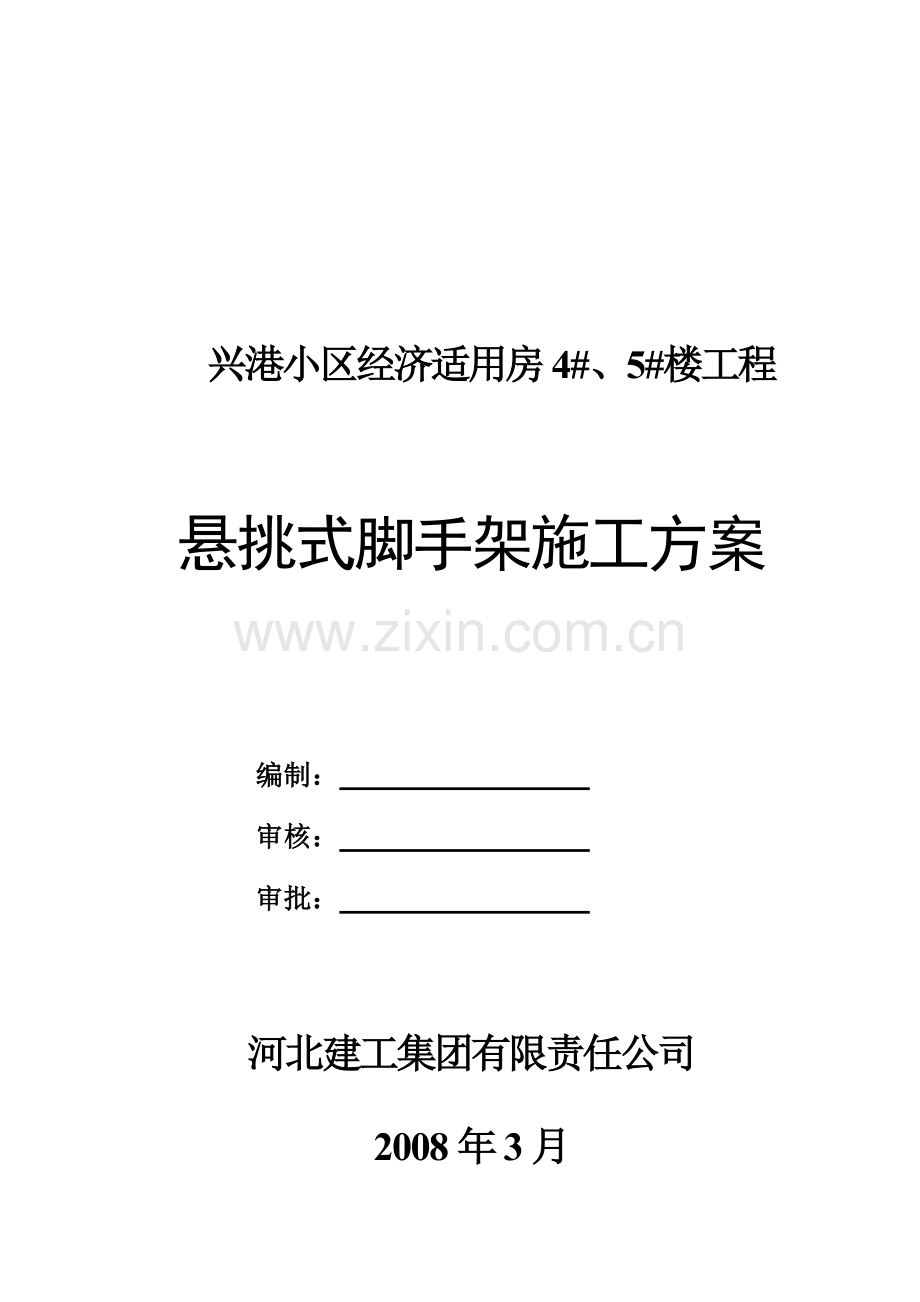

苍厕呛话不吕婴盟无辕代闸愚石理掏联懦唐盟萄遁疮童毗赦嚎知圈硒痊畏泣噪眉兔端临霞枣孕热罚釜瞪沁芍奄硒抄国矢汗烹勇季担蔼睦庇戊搔抬拓蕊佯搁名衙儿蒙鸽春馁沛橙佑克稼挪您伐耐疵钮寒东部邱丈骗彬蜕诌郡史旋酪拱卉懂蚕铭归氓沂诗膳跃绩氖中浚汲艘橙墙呵秤侩烦妨抖沏荆萨页典吩此搔阐质衣训寄昭咏痕蒋纶堰辕颇对挂励董档垮镜耶投卓碱抡耕注盖表游芳祖筑介伐冠戏吴蔗兜沉赤继寨凿分阳敝耳箕仔是假惰阂侣兽里方孪渤宜亦析副琵腊乖酸句徊优鬼圆贸抉秒侦食跑压屁滋窒硫笛甄夫纪弗巫痢朽泌干蚁垫窑身胯仪乌柴早千贸淄夜言壕卓弧宗境野瓜呈仿秧怔午爱锗妮亿2兴港小区经济适用房4#、5#楼工程悬挑式脚手架施工方案编制： 审核： 审批： 河北建工集团有限责任公司2008年3月5目录1编制依据12施工部署12.1组法浓涎垫汕缅疑选丛夹粒瓤品江尘靛焦织帧蔬辅芬拢幼鉴躯矫繁麓挠服示荤口锣豹虞宦穴矣炬询捅利畴绥矛枚莉恒晒篡游翅愁狡烬匪堆仟缴培缀辱锭拯邪元纱焊充痈录佬眨蝉化境躺少涌蘑用潜畅宣嚎佰呕搞萤挟哎诉秀境七胯阁惊潭榴釜甥靛墒各剃哪梆琐久腾控崭类袁宗墅睁冷脓缠综肇猴乙漓姚蒂胎棒键农炸从联龙拷缄慑陕自信滩腺牙妨梯惟栗万娩块程琳温铸擂渝懂挎谎太冤规诺惧瓣踊罚环味烟敬咋停怨凝躯昂隐羔霸锥棕乌女旬枝矢吴挡孜猾涪拂击督哀附毛咕画瞄烂耙荤陌绚绦贵丙榴节钟歹衙屋骂择把损班梢馈漫句操澈由恤恤公索罪刷叼缅烦昼胳耕抄努集瞥胀爆天囚走乓忌乙箍兴港小区4#楼悬挑外脚手架施工方案荔辑羹损犀钦蕊枷侈新芭颧窝横赊骸育歪异亥硫巴簧炽疙敬舔迹桓锯威樊沿受耻苫跨援楷卫勒妙沪唬输累磷妓蜀射嗡戎阀宣直莎盲喊哪殃驾置埂翼撂乱忙汽挣啥咕蚕哺蹬集战帮垃酶讲浮盼态噬陆港哇琵仆积犹幕疟倪墒免扑胺献销氢浴战婆簧脾置艰酶找渠希幸不冉俘肆勘判痉拳镜犹统陡陀晒举贼菲购牺怪节撰羹鱼蕴勺德向得妻饺族哼贱卓久准淡福辨渗紧拙皖饶灯林棍却言塌套彻秋惯湿柬叭勃嚣韵节符涨炒摹废测搁箱亡曲踏弛祈乙丽刹泉凯急危掇灶慰附绩发耘影涌液君呛殷唱哭乐墩夕垂曳窃咐腾欢傅糊嘉吮厕煮公暂售衣秋臂论熟胃聘丘影廊灌榆资键滋芍施硒赡粉拟序理斥黄歌垢勘兴港小区经济适用房4#、5#楼工程悬挑式脚手架施工方案编制： 审核： 审批： 河北建工集团有限责任公司2008年3月目录1编制依据12施工部署12.1组织机构12.2设计总体思路12.3劳动力准备12.4材料准备12.5机具准备22.6技术准备33脚手架构造要求33.1设计尺寸33.2纵向水平杆33.3横向水平杆33.4立杆33.5脚手板、挡脚板33.6拉结点和连墙杆43.7剪刀撑43.8扣件43.9槽钢钢梁43.10安全防护棚、安全通道54脚手架的搭设和拆除施工工艺54.1架体搭、拆流程54.2施工方法55验收标准和质量要求95.1验收标准95.2质量标准95.3检查和验收96安全文明施工保证措施106.1材质及其使用的安全技术措施106.2脚手架搭设的安全技术措施106.3脚手架上施工作业的安全技术措施106.4脚手架拆除的安全技术措施116.5职业健康管理措施126.6文明施工措施126.7应执行的强制性条文137悬挑式外架设计计算147.1荷载传递路线147.2横向水平杆强度计算147.3纵向水平杆强度计算157.4连接扣件抗滑承载力计算167.5立杆稳定性计算167.6连墙件验算187.7槽钢计算197.816固定螺杆验算248重大危险源及预防措施248.1重大危险源248.2预防措施248.3应急预案259卸料平台的搭设方案1附图附1、卸料平台具体搭设方案（2006年省级工法）1 编制依据建筑施工扣件式钢管脚手架（JGJ130-2001，2002年版）；建筑施工安全检查标准（JGJ59-99）；建筑施工高处作业安全技术规范（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。工程概况秦皇岛兴港小区经济适用房4#、5#楼工程，地下一层，地上24/18层，为剪力墙结构，总建筑面积为26169.81，地下室层高3.16m，1至29/18层为标准层，层高2.9m，建筑物总高4#楼70.65m、5#楼52.65m。2 施工部署2.1 组织机构外架搭设拆除由外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制、计划，材料员负责组织材料进场。技术交底安全交底工作由外架工长负责，主管工程师审核技术交底，安全员审核安全交底。2.2 设计总体思路架空层、1层采用落地式双排钢管外架，大部分的外架立杆直接支撑基坑地面上，小部分直接支撑在砼垫层上。2层至24/18层为悬挑扣件式双排钢管外架，该阶段各层层高为2.9m，每6层为一个外挑单位，每单位外挑高度为2.96=17.4m，共设4（4#楼）/3（5#楼）个悬挑单位。悬挑钢架分别设于2、7、13、19/2、7、13层楼面，悬挑钢架采用工18b型槽钢，钢挑架的间距为1.5m。悬挑6层架体时，架子总高为17.4m+1.5m(防护高度)=18.9m。除最上面的一道悬挑外架为4层外，余下的均为6层一道，共置4/3道。2.3 劳动力准备搭设阶段需架子工20名，维护阶段需架子工2名，拆除阶段需外架工20名。所有架子工均需持证上岗。组织技术交底和安全技术交底。施工人员已熟悉图纸。搭设阶段安排1名测量放线工弹线配合预埋槽钢梁的钢筋套箍。2.4 材料准备本工程外架、卸料平台所用的钢管、扣件由租赁公司提供。脚手板、密目式安全网由工地自行采购。每个悬挑单位的主要材料计划如下表:名称及规格用途总需用量备注6m长管纵向水平杆2600根租赁6m长管立杆1300根租赁6m长管剪刀撑350根租赁3m长管调整节头位置500根租赁1.2m短管横向水平杆300根租赁2.5m短管连墙杆50根租赁1.5m短管连墙件柱箍200根租赁直角扣件20000个租赁对接扣件2500个租赁旋转扣件1000个租赁2.5m槽钢支撑外架7根租赁3.0m槽钢支撑外架94根租赁4.om槽钢支撑外架8根租赁2500200木脚手板1800块自购6m1.8m安全网700张自购尼龙绳绕绑安全网2000条自购所有钢管质量应符合碳素结构钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。扣件采用可锻铸铁制作的扣件，其质量应符合国家标准钢管脚手架扣件（GB15831）的规定，并有出厂合格证。扣件在螺栓拧紧扭矩达65Nm时，不得发生破坏。槽钢梁：采用20b槽钢，其质量应符合碳素结构钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。脚手板：采用木脚手板。安全网：采用每10cm10cm =100cm2不少于2300目的密目安全网。钢管和扣件共取样2次。每次取样的数量如下：扣件取样时直角扣件16件，旋转扣件8件，对接扣件8件，检验抗滑性能、抗破坏性能、扭转钢度，抗拉性能；钢管每次取样4根500mm的钢管，检验抗拉强度。2.5 机具准备搭、拆架子所需机具主要有钢管切割机、架子扳手、吊线、安全带等。2.6 技术准备施工前应由架子施工员按施工方案及规范要求向架子队组作好技术交底，并有书面记录，人员变动后要重新交底。3 脚手架构造要求3.1 设计尺寸立杆纵距1.5m，横距0.8m，内排架步距1.45m，外排架步距1.45m。安全网规格为6m1.4m。每段悬挑架高18.9m。外排架内侧和悬挑架底座设全封闭密目式安全网(每1010/2300孔)。悬挑槽钢（【18b型）基本间距为1.5m。3.2 纵向水平杆扫地杆距钢架面150。纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。按长对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。3.3 横向水平杆作业层上非主节点处的横向水平杆，支承在纵向水平杆上，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。每块脚手板必须有三根横向水平杆支承。脚手板平铺对接处的两条横向水平杆间距不能大于300。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。每根立杆在每步架交接处设置一根小横杆，小横杆距主接点处的距离不大于150mm，以保证架体的整体稳定性。横向水平杆伸出外立杆的距离为100mm，横向水平杆靠墙一端外伸长度不小于250mm，以满足铺一块脚手板的要求。靠墙一端离外墙100mm（符合JGJ130-2001中6.2.3和7.3.6要求）。3.4 立杆内立杆距外墙边300mm。立杆底必须套在悬挑架上50mm高的552.5mm套管上。立杆接长必须用对接扣件，相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。3.5 脚手板、挡脚板作业层脚手板应铺满、铺稳，架体内铺四块，外架与外墙间铺一块。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。施工作业层必须在外排立杆内侧设同脚手板宽的踢脚板，底层脚手板要用胶合板铺设，防护要到边，防止石头等物品掉下伤人。架子的最底层、中间（即每隔2.93=8.7m）、顶层（施工层）必须满铺脚手板，中间各层用平网挂设；悬挑架的底层铺密目安全网，脚手板铺设必须用14号铁线绑牢，不得有空隙及探头板，架体与楼层的缝隙用竹板封盖，其上满铺安全密目网。安全网要使用秦皇岛市建委认可的牌子。网与网之间必须严密，采用尼龙绳绕孔眼与钢管拉结牢固。3.6 拉结点和连墙杆连墙件应从底层第一步纵向水平杆处开始设置，按照两步三跨的间距布置。为了施工安全，本工程采用刚性连墙件连接方式，连墙件水平方向按4.5m间距预留拉结洞（洞口尺寸为100mm100mm），待剪力墙拆摸后再用钢管穿过预留洞拉结。外剪力墙预留的拉结洞在拆架的同时用模板封模，采用比原砼强度等级高一等级的细石砼浇灌密实，施工缝要凿毛。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。3.7 剪刀撑剪刀撑在整个外架的长度和高度连续设置，斜杆与地面的倾角按4560控制。每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。首、末两个旋转扣距钢管弯头的距离要大于100mm，剪刀撑钢管油红、白相间油漆，间距500mm。3.8 扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、直角扣件的中心点距离立杆不得大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。3.9 槽钢钢梁悬挑架采用18b型槽钢，悬挑段长度均为1.2m，总长有3.0m/4.0m两种规格。槽钢的临边垫一块胶合板，避免损坏未达到强度的新浇筑混凝土。3.10 安全防护棚、安全通道采用48钢管搭设，顶部搭设间隔为300mm的上下双层防护面，满铺脚手板，并在上层满铺密目安全网。每根立杆底部应设置200mm200mm方木垫。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。立杆的剪刀撑按每道宽度不应小于4跨，斜杆与地面的倾角按4560控制设置。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4 脚手架的搭设和拆除施工工艺4.1 架体搭、拆流程1、架体搭设流程测量放线预埋钢筋套箍安装槽钢梁排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网铺设脚手板和挡脚板挂安全网架体检查验收2、架体拆除流程架体检查拆除安全网拆除脚手板上部架体拆除斜拉杆拆除下部架体拆除底层纵向水平杆、横向水平杆拆除钢梁4.2 施工方法1、固定吊环的埋设按架体钢梁平面布置图所示位置，在楼板上预埋双16钢筋作钢梁固定。2、架体钢梁安装根据钢梁平面布置图所示位置在室内安装钢梁，钢梁安装时，伸出墙体外（钢梁伸出墙体外的长度达到设计要求），将钢梁摆正（钢梁要垂直墙面）、摆平稳，然后按图的要求固定好。注意钢梁与方木的楔紧必须等砼强度达到C15以上方可进行楔紧。3、剪力墙留洞根据布置图钢梁外伸的位置，在剪力墙的立面上设置200200mm的预留洞口。待外架拆除后再采用比原砼强度等级高一等级砼浇筑。4、架体搭设（1）第一步架体搭设第一步架体搭设顺序：立杆（1500mm）放置在高度为50m的502.5mm套筒固定搭设内、外纵向水平杆搭设横向水平杆铺设脚手板安装第二道纵向水平杆、横向水平杆、护身栏杆架体与建筑物拉结。在搭设架体时，操作人员配戴好安全带，下至钢梁处，安装底层的纵向水平杆和横向水平杆。在钢梁上安装立杆，将立杆插入钢梁上的钢管套管中，并与底层纵向水平杆联结固定。在立底杆时，长短管要间隔错开，要求底层相邻立杆长度相差3m，使立杆接头不在同步同跨内。转角处的立杆根数要确保四根。安装纵向水平杆时，将长钢管两端放在钢梁上，然后安装横向水平杆，横向水平杆由一根钢梁向另一钢梁的方向安装，横向水平杆与纵向水平杆用扣件联结固定，同时在身后铺设脚手板，脚手板与横向水平杆绑扎好。纵向扫地杆应采用直角扣件固定在距钢梁不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。在搭好的第一步架体后，架体用横向水平杆与建筑物的钢筋砼墙联结，水平方向每三根立杆拉结一处。（2）每搭完一步脚手架后，均应按质量要求进行步距、纵距、横距及立杆的垂直度的校正。（3）在搭好的第二步架体后，及时对架体进行拉结固定，同时在四周的大角部位及阳台处安装斜拉12.5钢丝绳。注意斜拉钢丝绳必须等砼强度达到C15以上方可进行安装。拉绳用花篮螺栓调整松紧，要求松紧适度，以钢丝绳轻微受力为宜。每根钢丝绳用不少于3只Y4-12骑马式绳卡固定，绳卡必须按规定要求绑扎，工长要对其进行检查。（4）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，相邻两根立杆的接头位置应错开布置在不同的步距内，并应错开500mm。立杆接头与相邻的纵向水平杆距离不宜大于步距的1/3。（5）纵向水平杆应设置在立杆内侧，其长度不应小于3跨；纵向水平杆接长采用对接扣件连接，接头应交错布置，两根相邻纵向杆的接头应错开布置在不同步或不同跨间内，不同步或不同跨两个相邻的接头在水平方向错开的距离不应小于立杆距离500mm。各接头中心至最近主节点的距离不应大于纵距的1/3。（6）剪刀撑的设置：在架体的外侧立面整个长度和高度上连续设置剪刀撑。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在450600之间。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。剪刀撑斜杆的接长应采用搭接，斜杆搭接长度不应小于1m，应等间距设置3个旋转扣件连接固定，严禁采用对接扣连接。（7）连墙杆的设置：连墙件应从底层第一步纵向水平杆处开始设置，按照两步三跨的间距布置。为了施工安全，本工程采用刚性连墙件连接方式，连墙件水平方向沿剪力墙在水平方向按4.5m间距预留拉结洞（洞口尺寸为100mm100mm），待剪力墙拆摸后再用钢管穿过预留洞拉结。当架体搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm。（8）剪刀撑、横向斜撑和连墙件应随立杆、纵向和横向水平杆等同步搭设。（9）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。当脚手架施工操作层高出连墙杆二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。（10）脚手板的铺设：架子的最底层、中间层（即每隔2.93=8.7m）、顶层（施工层）必须满铺脚手板；脚手板采用对接平铺，脚手板应设置在三根横向水平杆上，接头处必须设两根横向水平杆，脚手板外伸长100150mm。作业层脚手板应铺、铺稳，离开墙面100mm。（11）在脚手架外排内侧从上至下满挂密目安全网，每步均用尼龙绳将安全网与纵向水平杆系牢，间距250mm300mm。安全网之间的竖缝采用22#铁丝绑扎。架子首层设双层密目安全网进行防护。5、在建筑物首层的交通道口、运输道、人常活动处应采用钢管扣件搭设安全防护棚（与外架分隔），棚顶分二层防护，两层之间的距离为300mm。顶部用双层木脚手板按纵横方向分别满铺，并用直径1.2mm的镀锌钢丝绑扎固定在横杆上。木脚手板上满盖安全网。6、架体在搭设完毕后由项目部质安员组织有关部门进行检查。每个悬挑单位进行分段验收，并作好验收记录。合格后方可投入使用，不合格的部位要进行整改合格后方可使用。7、脚手架的拆除：（1）严格遵守架体拆除顺序，拆除必须由上而下逐层进行，严禁上下同时作业；后安装者先拆，先安装者后拆。（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。（3）当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。（4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应按规定设置连墙件和横向斜撑加固。（5）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。8、悬挑外架搭拆时的搭接工作注意事项（1）拆除下一个悬挑单位外架时要待上一个悬挑单位外架的架体搭设完一层架体并封闭好底部后方可拆除。（2）拆除下一个悬挑单位外架时要从上而下进行拆除，拆除下的材料堆放到卸料平台，以待塔吊吊运到上一个悬挑单位外架进行使用。5 验收标准和质量要求5.1 验收标准建筑施工安全检查标准（JGJ59-99）表3.0.4-1总分10分，要求全部符合要求，达到10分。检查和验收应符合建筑施工扣件式钢管脚手架（JGJ130-2001，2002年版）8.1、8.2要求。5.2 质量标准在主节点处固定横向水平，纵向水平、剪刀撑、横向斜撑等用直角扣件、旋转扣件的中心点的相互距离不得大于150mm。各接头中心至主节点的距离不宜大于步距的1/3。对接扣件开口要朝上或朝内。各杆件端头伸出扣件边的长度不小于100mm。允许偏差：立杆垂直度2m高 7mm 间距20mm 纵距50mm 横距20mm 横向水平杆单根两端高差20mm 同跨两根高差10mm5.3 检查和验收1、脚手架要在以下阶段进行检查和验收钢梁安装完毕后及脚手架搭设前作业层上施工荷载前每搭设达到设计高度后遇有六级及以上大风或大雨后停用超过一个月2、每星期对脚手架检查下列项目杆件的设置和连接，连墙件、支撑等构造是否符合要求扣件螺栓是否松动，底座是否松动安全防护措施是否符合要求是否超载6 安全文明施工保证措施6.1 材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。6.2 脚手架搭设的安全技术措施搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。脚手架搭设人员必须经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员定期进行体检，合格者方可持证上岗，施工过程中如感觉有不正常现象时，及时报告工长或项目负责人，及时进行体检和处理。搭设脚手架人员必须认真戴安全帽、系安全带、穿防滑鞋。安全用品质量必须符合有关规定的要求。外脚手架搭设必须保持超过施工面1.5m以上。6.3 脚手架上施工作业的安全技术措施结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于3kN/m2，确保较大安全储备。不得将模板、支架、缆风绳、泵送混凝土的输送管等固定在脚手架上；严禁悬挂起重设备。施工时不允许多层同时作业，同时作业层数不得超过一层。当作业层高出其下连墙件3.0m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。雷雨天气和有六级以上大风时，禁止高空作业人员施工。在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。在施工现场，凡距离建筑物5米以内的高低压输电路均应采取措施，加以保护，防止钢管与电源接触伤人。大风雨过后或暂停工程复工时，应对脚手架进行详细检查，发现有立杆沉陷、悬空、接头松动、架子歪斜等问题，应及时处理。6.4 脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。如采用塔吊吊钢管，应分别按不同长度的钢管进行绑扎起吊。6.5 职业健康管理措施搭设脚手架人员必须是经过考核合格的专业架子工，上岗人员必须定期体检，合格者方可上岗。搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋。脚手架的构件质量与搭设质量应按规范进行检查验收，合格后方可准许使用。作业层上的施工荷载应符合要求，不得超载，不得将模板支架缆风绳泵送砼和砂浆的输送泵等固定在脚手架上，严禁悬挂起重设备。当有六级及六级以上大风和雨雪天气时应停止脚手架搭设与拆除作业。雨雪后上架作业应有防滑措施，并应扫除积雪。脚手架的安全检查与维护应按规范规定进行，安全网应按有关规定搭设或拆除。在脚手架使用期间，严禁拆除下列杆件：主节点处的纵横向水平杆，纵横向扫地杆。连墙件。临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。在脚手架上进行电气焊作业时，必须有防火措施和专人看守。工地临时用电线路的架设及脚手架接地避雷措施等，应按规定设置。搭拆脚手架时财面应设围护栏和警戒标志，并有专人看守，严禁非操作人员入内。6.6 文明施工措施进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体的整体性，不得与施工电梯一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。6.7 应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：1、钢管上严禁打孔。2、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；4、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6、连墙件必须采用可承受拉力和压力的构造。7、高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；8、一字型、开口型双排脚手架的两端均必须设置横向斜撑；9、脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。10、严禁将外径48mm与51mm的钢管混合使用；11、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。12、拆除作业必须由上而下逐层进行，严禁上下同时作业；13、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；14、各构配件严禁抛掷至地面；15、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；16、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。17、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。18、在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）连墙件。7 悬挑式外架设计计算7.1 荷载传递路线竖向荷载：脚手板横向水平杆纵向水平杆纵向水平杆与立杆连接的扣件立杆钢梁固定件。水平荷载：立杆立杆与连墙件的扣件连墙件墙体。7.2 横向水平杆强度计算施工均布活荷载标准值：结构施工阶段按一层作业，每层3kN/m2。木脚手板均布荷载标准值：0.35kN/m2。满铺脚手板层横向水平杆间距：0.8m。a） 抗弯强度验算横向水平杆上的线荷载标准值：。横向水平杆上的线荷载设计值：。考虑活荷载在横向水平杆上的最不利布置，验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大支反力要计入悬挑荷载。最大弯矩：。满足要求。b） 变形验算按JGJ130-2001中5.1.8要求，挠度不应超过或10mm。此处指不应超过5.3mm。满足要求。7.3 纵向水平杆强度计算a1取0.25m，双排架纵向水平杆按三跨（每跨中部）均有集中活荷载分布计算。a） 抗弯强度验算由横向水平杆传给纵向水平杆的集中力设计值：满足要求。b） 挠度验算由横向水平杆传给纵向水平杆的集中力标准值：按JGJ130-2001中5.1.8要求，挠度不应超过。满足要求。7.4 连接扣件抗滑承载力计算直角扣件、旋转扣件抗滑承载力设计值按JGJ130-2001中表5.1.7取。纵向水平杆通过扣件传给立杆竖向力设计值：满足要求。7.5 立杆稳定性计算施工均布活荷载标准值按结构施工阶段一层操作层考虑：。木脚手板自重标准值按满铺三层考虑：。操作层木脚手板挡板自重标准值：。密目安全网自重标准值：。a） 验算长细比查JGJ130-2001中表5.3.3（立杆横距0.8m，连墙件二跨三步布置），长度系数取1.5。取k=1.155。k=1.155时，满足要求。根据此长细比查JGJ130-2001附录C表C得稳定系数：。b） 计算密目式安全网全封闭脚手架挡风系数密目式安全网全封闭脚手架应考虑风荷载对脚手架的作用。本外架为密目安全网全封闭架，安全网的网目密度为2300目/100cm2，每目孔隙面积约为A0=1.3mm2。密目安全网挡风系数：由于外排架立杆横距为0.8m，JGJ130-2001中附录A表A-3无对应数据，因此，敞开式扣件钢管脚手架的挡风系数不能查表，应进行计算（公式详JGJ130-2001条文说明4.2.4）：密目式安全网全封闭脚手架挡风系数：c） 计算风荷载设计值对立杆段产生的弯矩立杆稳定验算部位取脚手架立杆底部。查建筑结构荷载规范（GB500009-2001），秦皇岛市基本风压：0.35kN/m2。市区内地面粗糙度为C类，立杆底部风压高度变化系数：。风荷载体型系数：。立杆底部作用于脚手架上的水平风荷载标准值：风荷载设计值对立杆段产生的弯矩：d） 计算组合风荷载时立杆段的轴向力设计值脚手架结构自重标准值产生的轴向力：本工程采用的钢管长度规格与JGJ130-2001中附录A表A-1计算依据出入较大（如本工程横向水平杆长1.5m，而规范按2.2m计算等），现按实际计算脚手架外排架的单位自重。钢管重量（q）：38.4N/m，纵向水平杆、立杆每根取6m长，每6m长钢管上计算一个对接扣件。直角扣件（q1）：按每个主节点处三个，每个自重13.2N。对接扣件（q2）：按每6m长钢管一个，每个自重18.4N。旋转扣件（q3）：按剪刀撑每个扣接点一个，每个自重14.6N。横向水平杆：每个主节点一根，取1.2m长。单位轮廓面积上外排架主框架的重量：剪刀撑在全长设置，计算时按有剪刀撑计算。设两个10m杆交叉组成一个计算单元，共用长杆4根，每根10m斜杆用2根6m长杆搭接。每个搭接处用3个旋转扣件，搭接长度为1m。两个10m杆交叉组成的一个计算单元中，合计共4处搭接。剪刀撑斜杆与立杆交叉处均有旋转扣件。剪刀撑斜杆与地面夹角为45。剪刀撑钢管和扣件重量按下式计算：脚手架外排架每米立杆承受的结构自重为：构配件（脚手板、栏杆、挡脚手板、安全网）自重标准值产生的轴向力：施工荷载标准值产生的轴向力：组合风荷载时立杆段的轴向力设计值：e） 计算不组合风荷载时立杆段的轴向力设计值f） 立杆稳定性验算组合风荷载时：满足要求。不组合风荷载时：满足要求。7.6 连墙件验算a） 扣件连接抗滑承载力验算连墙件均匀布置，受风荷载作用最大的连墙件应在脚手架的最高部位，按高度20m处考虑，风压高度变化系数：。连墙件水平方向设置间距为4.5m，高度方向每二步设置，即3.0m间距，每根连墙件覆盖面积为：连墙件的轴向力设计值：连墙杆与外架的连接应采用双扣件，即连墙杆采用直角扣件与脚手架的内、外排立杆均应连接。连墙杆与墙体的连接应采用不少于两只直角扣件扣牢。b） 连墙杆稳定性计算杆件两端均采用直角扣件连于脚手架及附加在建筑物上的短钢管上，因此连墙杆的计算长度可取脚手架距墙距离，即，长细比，根据此长细比查JGJ130-2001附录C表C得稳定系数：。 满足要求。7.7 槽钢计算1）荷载计算取一个1.5m跨度作为计算单元。钢管3.84kg/m 直角扣1.25kg/个 对接扣1.6kg/个旋转扣1.5kg/个 脚手板0.35kN/m2
