物理八年级下册物理期末试卷测试卷（解析版）
1．下列数据最符合生活实际的是（　　）
A．八年级下册物理教材的厚度约为10cm
B．一个中学生的质量约为50kg
C．一个鸡蛋重约为5N
D．一个中学生的重力约为50N
答案：B
解析：B
【详解】
A．中学生食指的宽度在1cm左右，八年级下册物理教材的厚度与此差不多，约为1cm。此A不符合实际；
B．成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右，故B符合实际；
C．一个鸡蛋的质量在50g＝0.05kg左右，受到的重力为

C选项不符合实际；
D．中学生的质量在50kg左右，受到的重力大约为

D选项不符合实际。
故选B。
2．“足球进校园”一直是热议话题，足球运动中蕴含着许多物理知识，下列说法正确的是（　　）
A．球员用力把足球踢入球门，说明力的作用效果只与力的大小有关
B．足球在空中飞行时受到了运动员的踢力作用
C．足球在草地上越滚越慢是因为受到重力作用
D．守门员双手抱球使足球停下来，表明力可以改变物体的运动状态
答案：D
解析：D
【详解】
A．力的作用效果除了与力的大小有关，还与力的方向和作用点有关，故A错误；
B．足球能在空中继续飞行，是因为自身具有惯性，故B错误；
C．足球在草地上因为受到草地给的阻力的作用，越滚越慢，故C错误；
D．守门员双手抱球，给足球施加一个力，使足球停下来，足球的速度发生变化，说明力可以改变物体的运动状态，故D足球。
故选D。

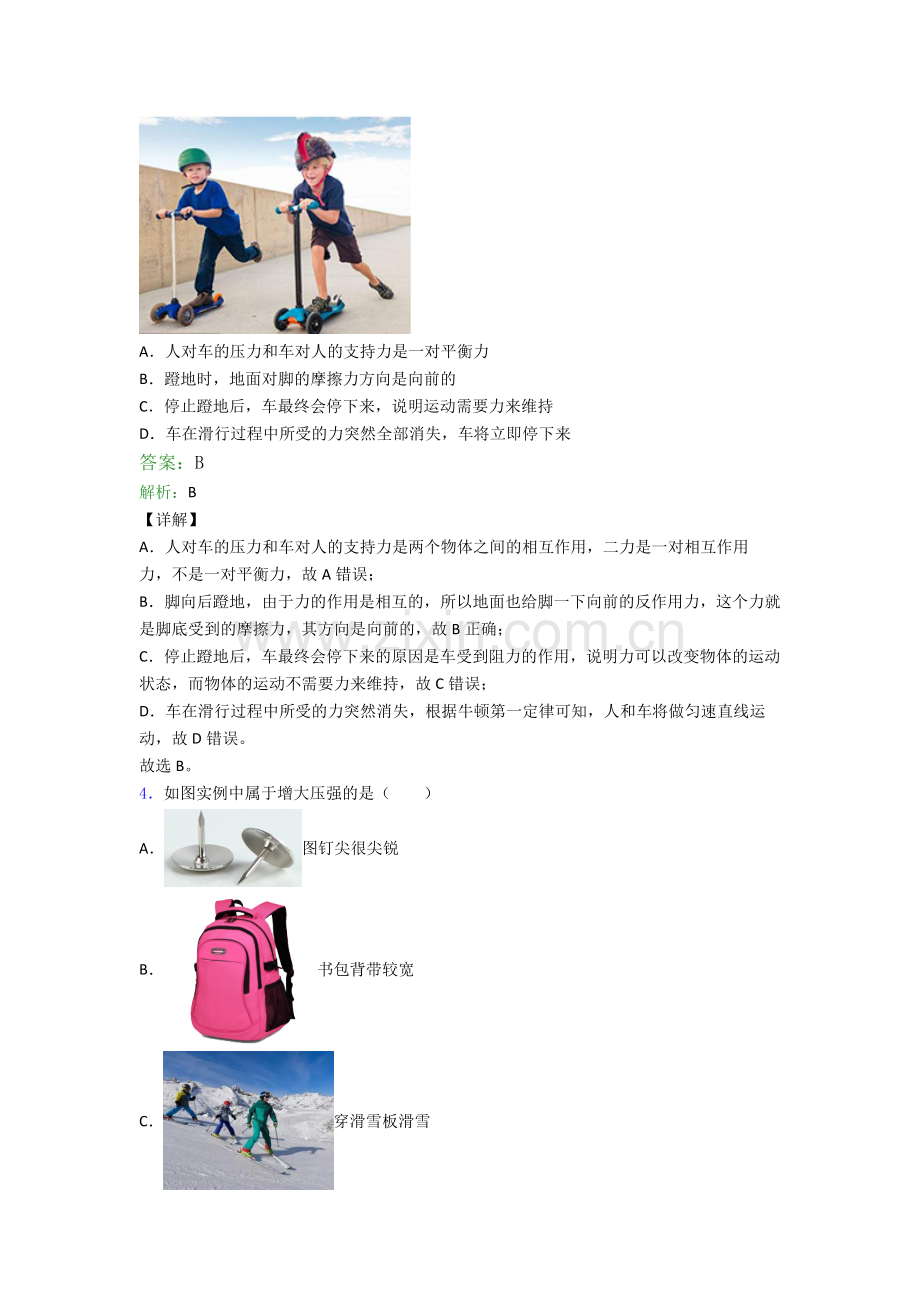

3．如图所示，小伙伴们在玩滑板车，脚蹬地后，人和车一起沿水平路面向前运动。下列说法正确的是（　　）

A．人对车的压力和车对人的支持力是一对平衡力
B．蹬地时，地面对脚的摩擦力方向是向前的
C．停止蹬地后，车最终会停下来，说明运动需要力来维持
D．车在滑行过程中所受的力突然全部消失，车将立即停下来
答案：B
解析：B
【详解】
A．人对车的压力和车对人的支持力是两个物体之间的相互作用，二力是一对相互作用力，不是一对平衡力，故A错误；
B．脚向后蹬地，由于力的作用是相互的，所以地面也给脚一下向前的反作用力，这个力就是脚底受到的摩擦力，其方向是向前的，故B正确；
C．停止蹬地后，车最终会停下来的原因是车受到阻力的作用，说明力可以改变物体的运动状态，而物体的运动不需要力来维持，故C错误；
D．车在滑行过程中所受的力突然消失，根据牛顿第一定律可知，人和车将做匀速直线运动，故D错误。
故选B。
4．如图实例中属于增大压强的是（　　）
A．图钉尖很尖锐
B．书包背带较宽
C．穿滑雪板滑雪
D．铁轨下铺设枕木
答案：A
解析：A
【详解】
A．图钉尖很尖锐，减小了受力面积，增大了压强，故A符合题意；
B．书包背带较宽，增大了受力面积，减小了压强，故B不符合题意；
C．穿滑雪板滑雪，增大了受力面积，减小了压强，故C不符合题意；
D．铁轨下铺设枕木，增大了受力面积，减小了压强，故D不符合题意。
故选A。
5．以下实例中，利用连通器原理工作的是（ ）
A．医用注射器 B．液体密度计 C．锅炉水位计 D．家用吸尘器
答案：C
解析：C
【详解】
A．医用注射器吸药液是靠大气压将药液压进注射器内，将药液注射进人体是靠人对活塞的压力，故A不符合题意；
B．液体密度计是靠浮力来工作的，故B不符合题意；
C．锅炉水位计的玻璃管和锅炉组成连通器，当水不流动时，水位计中的水面和锅炉里的水面相平，是利用连通器原理工作的，故C符合题意；
D．家用吸尘器是利用大气压来工作的，故D不符合题意。
故选C。
6．如图所示是探究“杠杆平衡条件”的实验，下列说法中正确的是（　　）

A．若实验前杠杆如图甲所示，则应该将杠杆上的平衡螺母向右调节，才能使杠杆水平平衡
B．本实验要做多次，目的是求平均值减小误差
C．乙图中保持杠杆水平位置平衡，B点弹簧测力计向虚线方向转动过程中，示数会变大
D．乙图中保持杠杆水平位置平衡，B点弹簧测力计向虚线方向转动过程中，示数会变小
答案：D
解析：D
【详解】
A．若实验前杠杆如图甲所示，杠杆向右偏，则应该将杠杆上的平衡螺母向左调节，才能使杠杆水平平衡，故A错误；
B．本实验要做多次，目的是得到普通规律，故B错误；
CD．乙图中保持杠杆水平位置平衡，B点弹簧测力计向虚线方向转动过程中，阻力和阻力臂不变，动力臂变大，根据杠杆平衡条件可知，动力变小，即弹簧测力计的示数会变小，故C错误，D正确。
故选D。
7．如图所示，水平地面上放置着两个轻质圆柱形薄容器甲和乙，底面积S甲：S乙＝2：3，分别盛有两种液体A和B，容器底部用细线拉着相同实心物体C，浸没在液体中，此时液面高度相同。pC：pA：pB＝1：2：4，当细线剪断，待物体C静止后，甲和乙容器中液体对容器底部的压强变化量分别为p甲和p乙，不计细线的质量和体积，则下列关系正确的是（　　）

A．p甲＝p乙 B．p甲＞p乙 C．p甲＜p乙 D．以上都不对
答案：C
解析：C
【详解】
当细线没有剪断时，物体C在液体A中浸没，则物体C在A液体中受到的浮力为
F浮A＝ρAgVC
因ρC<ρA，故剪断细线后，物体C在液体A中漂浮，此时C受到的浮力为
F'浮＝ρAgV排＝ρCgVC
剪断细线后，物体C在液体A中浮力的变化量为
F浮A＝F浮A﹣F浮
由力的作用的相互性可知，物体C对容器底部压力的变化量为
FA＝F浮A＝F浮A﹣F'浮＝ρAgVC﹣ρCgVC＝（ρA﹣ρC）gVC
故液体对容器甲底部压强的变化量为
①
同理，液体对容器乙底部压强的变化量
②
①÷②得到

所以p甲<p乙
故选C。
8．原长为l的橡皮筋一端固定在O点，另一端悬挂一个小钢球，将钢球从O点释放，钢球运动到A点后开始向上返回，O、A两点间距离为2l，如图所示。则能反映钢球从O点运动到A点的过程中，其动能Ek随运动距离s变化的关系图象可能是（　　）

A． B． C． D．
答案：D
解析：D
【详解】
橡皮筋原长为l，小球从初始状态下降至l过程中，橡皮筋没有伸长，在这个过程中，小球的重力势能转化为动能，小球做加速运动，动能逐渐变大；当橡皮筋的长度从l变至2l过程中，橡皮筋伸长，小球受到橡皮筋向上的拉力作用：当拉力小于重力时，合力向下，小球仍加速，动能仍然增大；当拉力等于重力时，速度最大，动能最大；当拉力大于重力时，合力向上，小球做减速运动，动能逐渐减小，最后变为零，对照选项中的图象可知，ABC不符合题意，D选项符合题意。
故选D。
9．图中,弹簧测力计的分度值________，砝码受到的重力是________N.

解析：2 2.6
【详解】
第一空．由图可知：弹簧测力计1N之间有5个小格，一个小格代表0.2N，即分度值是0.2N；
第二空．弹簧测力计的指针在2N下三小格处，示数为2.6N；说明弹簧测力计的挂钩受到了2.6N的拉力，弹簧测力计的挂钩受到的拉力是由于砝码的重力引起的，所以砝码受到的重力等于弹簧测力计的示数，等于2.6N．
10．小张同学行走时脚被石块绊了一下，身体向前倾倒。对此情景合理的解释是：小张原来相对于地面是运动的，当他的______（选填“脚”或“上身”）的运动状态突然改变时，______，所以身体向前倾倒。
解析：脚 上身由于惯性要保持原来的运动状态继续向前运动
【详解】
[1][2]小张原来相对于地面是运动的，行走时脚被石块绊了一下，他的脚停止了运动，即他的脚的运动状态突然改变，而上身由于惯性要保持原来的运动状态继续向前运动，所以身体向前倾倒。
11．少林功夫驰名中外，一武术爱好者在以图中所示的姿势练功时，他对水平地面的压力是由于___发生形变而产生的；若他对地面的压强为p，则其中一只脚对地面的压强为__ ．

解析：脚 p
【详解】
对地面的压力的施力物体是人，人的脚与地面接触，则产生的压力是人的脚产生的向下的弹力，故压力是由于脚发生形变产生的；人对地面压强为p，其中一只脚承受一半的压力，一只脚面积也总面积一半，则由可得，当压力、面积均减少一半时，压强不变，仍为p．
【点睛】
压强变化抓住压力及受力面积两方面．
12．如图是滑雪运动员从山上滑下的情景，运动员穿上滑雪板，是为了________压强（选填“增大”、“减小”）；运动员加速下滑过程中动能________（选填“增大”、“减小”或“不变”）。

解析：减小 增大
【详解】
[1[运动员穿上滑雪板，是通过增大与雪地的接触面积的方法，减小对雪地的压强，防止陷入松软的雪中，故目的就是减小压强。
[2]运动员加速下滑过程中，质量不变，速度增大，所以动能增大。
13．重50N的桌子放在粗糙程度相同的水平地面上，小明用10N的水平推力推它，但没有推动，桌子受到的摩擦力为______N；当用30N的力推桌子时，桌子恰好做匀速直线运动，则桌子受到的摩擦力是______N；当用50N的力推桌子时，桌子受到的摩擦力是_______N，此时桌子做______运动（选填“加速”“减速”或“匀速”）。假如运动的桌子所受的一切外力同时消失，它将做______运动。
解析：30 30 加速 匀速直线
【详解】
[1]当桌子受10N的水平推力，桌子未动，说明：桌子处于静止状态，则在水平方向。上所受的推力与摩擦力二力平衡，摩擦力等于推力等于10N。
[2]当用30N的力推桌子时，桌子恰好做匀速直线运动，此时摩擦力与推力是一-对平衡力，则摩擦力的大小为30N。
[3]当用50N的力推桌子时，箱子对地面的压力和接触面的粗糙程度不变，所以摩擦力大小不变，仍为30N。
[4]此时箱子所受合力的大小为

合力方向与推力方向一致，所以桌子做加速运动。
[5]假如运动的物体所受的一切外力同时消失，物体将保持原速度和方向做匀速直线运动。
14．生活处处有物理，下面是小明做的小实验：如甲图所示，当向两张纸中间吸气时，可以看到的现象是：______，这个实验现象说明：______，根据这一规律可制成图乙所示装置，当向塑料管B中用力吹气时，塑料管A中水面将会______。（选填“上升”、“下降”或“不动”）

答案：B
解析：纸向中间靠拢（合理正确即可） 两张流速大的地方压强小 上升
【详解】
[1][2]当向下垂的两张纸中间吹气时，中间的空气流动速度增大，压强减小；纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小。
[3]向塑料管B吹气时，细管A的上方空气流速变大、压强变小，细管A中的水面在烧杯液面上方的大气压的作用下上升。
15．如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是________N。若保持F的方向始终与杠杆垂直，则将杠杆从A位置匀速提升到B位置的过程中，力F将________（选填“变大”、“变小”或“不变”）。

答案：变小
【详解】
[1]由图可知，动力臂大小为杠杆OA的长度，阻力臂大小为杠杆OA的长度一半，设杠杆长度为L，由杠杆平衡条件可知
所以
[2]保持F的方向始终与杠杆垂直，则动力臂的大小保持
解析：变小
【详解】
[1]由图可知，动力臂大小为杠杆OA的长度，阻力臂大小为杠杆OA的长度一半，设杠杆长度为L，由杠杆平衡条件可知

所以

[2]保持F的方向始终与杠杆垂直，则动力臂的大小保持不变，将杠杆从A位置匀速提升到B位置的过程中，阻力大小不变，阻力臂不断变小，由杠杆平衡条件可知，力F将变小。
16．如图甲所示，边长为10cm的正方体木块，从距离水平地面4m高出静止释放，空气阻力忽略不计，用压力传感器记录了木块撞击地面开始到完全静止时的压力变化情况，并根据记录的数据绘制了压力随时间变化的关系图像，如图乙所示，g取10N/kg；则木块下落至地面，重力所做的功为 ___________J；在整个过程中，木块对地面的最大压强 ___________Pa

答案：4000
【详解】
[1]根据压力随时间变化的关系图像可知木块静止时对地面的压力F=10N，则木块的重力为
重力所做的功
[2]由图像可知，木块撞击地面时的最大压力F最大=40N，受力面
解析：4000
【详解】
[1]根据压力随时间变化的关系图像可知木块静止时对地面的压力F=10N，则木块的重力为

重力所做的功

[2]由图像可知，木块撞击地面时的最大压力F最大=40N，受力面积

则木块对地面的最大压强

17．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

18．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

答案：【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
19．画出滑轮组最省力的绕线。

答案：【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：
解析：
【详解】
图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

20．某物理探究性学习小组在探究物体所受重力大小与物体质量关系时，实验记录如表：
实测物体
物体质量m/kg
重力G/N
比值/（N·kg-1）
物体1
0.1
0.99
9.9
物体2
0.2
1.96
9.8
物体3
0.3
2.91
9.7
（1）在探究过程中，测量工具除有天平外，还需要_________。
（2）分析表中实验数据，得出的结论是：_________。
（3）小刚为了探究“物体所受重力的大小是否与形状有关”，他找了一些橡皮泥，用小刀把它削成不同的形状，分别测量出重力，从而得出结论。他的探究方法_________（选填“可行”或“不可行”），原因：_________。
答案：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重
解析：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重力，质量用天平测量，重力用弹簧测力计测量。
（2）[2]从表格中数据可以看出，在误差允许范围内，同一物体的重力与质量的比值为定值。因此可得结论：物体的重力与质量成正比。
（3）[3][4] “物体所受重力的大小是否与形状有关”，要控制物体的材质，质量相同，改变物体的形状进行探究，小刚找了一些橡皮泥，用小刀把它削成不同的形状，没有控制质量相同，因此不可行。
21．如图所示是探究“滑动摩擦力的大小与什么因素有关”的实验。器材有：木块A一块、砝码一个、弹簧测力计一个、长木板一块和棉布一块。

（1）四次实验中，每次用弹簧测力计沿水平方向拉着木块做匀速直线运动，这样操作是为了测量______；
（2）比较甲、乙两次实验可探究滑动摩擦力大小与______的关系；比较______和______两次实验可以探究滑动摩擦力的大小与接触面的粗糙程度是否有关；
（3）比较甲、丁两次实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小华得出滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是______（选填“正确”或“错误”）的；
（4）在图甲实验探究过程中，小华沿水平方向匀速拉动物体时，测力计示数是2N，此时滑动摩擦力为______N，若拉力增大到3N，滑动摩擦力为______N；
（5）实验中，小华采用的实验探究方法是（____）。
A．类比法 B．科学推理法 C．控制变量法
答案：滑动摩擦力大小 压力大小 乙 丙 错误 2 2 C
【详解】
（1）[1]本实验中，是利用二力平衡间接测量滑动摩擦力的大小，每次用弹簧测力计沿水平方
解析：滑动摩擦力大小 压力大小 乙 丙 错误 2 2 C
【详解】
（1）[1]本实验中，是利用二力平衡间接测量滑动摩擦力的大小，每次用弹簧测力计沿水平方向拉着木块做匀速直线运动，是为了让拉力的大小与滑动摩擦力的大小相等，这样操作是为了测量滑动摩擦力的大小。
（2）[2]根据控制变量法，甲、乙两次实验，接触面的粗糙程度一样，压力的大小不同，可探究滑动摩擦力大小与压力大小的关系。
[3][4]根据控制变量法，乙、丙两次实验，压力的大小相同，接触面的粗糙程度不同，可以探究滑动摩擦力的大小与接触面的粗糙程度是否有关。
（3）[5]探究滑动摩擦力的大小与接触面积的大小有关，应控制压力和接触面的粗糙程度不变，只改变触面积的大小，甲和丁两次实验，压力的大小不同，所以，他的结论是错误的。
（4）[6][7]根据二力平衡，小华沿水平方向匀速拉动物体时，滑动摩擦力与拉力大小相等，测力计示数是2N，此时滑动摩擦力为2N；由于压力和接触面的粗糙程度没变，若拉力增大到3N，滑动摩擦力大小不变，仍为2N。
（5）[8]本实验探究了滑动摩擦力的大小与压力、接触面的粗糙程度和接触面积的大小三个物理量的关系，用到了控制变量法。故C符合题意，AB不符合题意。
故选C。
22．在用压强计“探究影响液体内部压强大小的因素”实验时：

（1）如图甲所示，压强计是通过U形管中两侧液柱的 ______来反映橡皮膜处所受压强的大小；
（2）压强计使用前应检查是否漏气，当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液面的高度几乎不变，说明装置 ______（选填“漏气”或“不漏气”）；
（3）如图乙所示，将探头橡皮膜朝下浸入水中，则橡皮膜将 ______（填“上凹”或“下凸”）；
（4）图乙和图丙是将压强计的探头放入水中不同深度的情况，比较后得出的结论是：液体内部的压强随深度的增加而 ______（填“增大”“减小”或“不变”）；比较图丙和图丁，得出的结论是：液体内部的压强与 ______有关。
答案：高度差 漏气 上凹 增大 液体密度
【详解】
（1）[1]压强计是通过U形管中两侧液柱的高度差来反映液体压强大小，这用到了转换法。
（2）[2]若压强计有漏气的地方，
解析：高度差 漏气 上凹 增大 液体密度
【详解】
（1）[1]压强计是通过U形管中两侧液柱的高度差来反映液体压强大小，这用到了转换法。
（2）[2]若压强计有漏气的地方，软管中的气体和大气相通，等于大气压强，橡皮膜受到压强时，软管内的气体压强不会发生变化，U形管中的液面就不会出现高度差。
（3）[3]将压强计浸入水中，由于橡皮膜朝下，所以橡皮膜受到向上的压强，橡皮膜将向上凹。
（4）[4]乙和丙比较，水的密度一定，橡皮膜的方向相同，深度不同，深度越大压强越大，可得出结论：同一液体，液体内部压强随深度的增加而增大。
[5]丙和丁相比较，控制了液体深度相同，橡皮膜的方向相同，液体的密度不同，可得出结论：不同液体的压强还跟液体的密度有关。
23．某物理小组想用弹簧测力计、物体、烧杯和水探究“浮力的大小与哪些因素有关”，如图所示。请根据图示回答问题：

（1）图乙中弹簧测力计的读数是________N，此时物体受到的浮力大小为______N；
（2）由图中的______两幅图可知，物体受到的浮力大小跟物体浸在水中的体积有关；由图中的丙、丁两幅图可知，浸没在水中的物体受到的浮力大小跟物体浸没在水中的深度______（选填“有关”或“无关”）；此次实验采取的实验方法是______；
A．模型法 B．控制变量法 C．等效替代法
（3）在实验探究过程中，小明发现浸没在盐水中弹簧测力计示数为0.9N，他推算出盐水的密度为______；
（4）爱思考的小明认为：如果在弹簧测力计1N的位置标上水的密度，在弹簧测力计0.9N的位置标上盐水的密度，再把该物体分别浸没在密度不同的液体中，按照上述方法分别标上密度值，就可以把弹簧测力计改成一个液体密度秤，该密度秤测得最大密度值应该是______。
（5）小聪受上面实验的启发，用家里的电子秤、玻璃杯、木块、水、牙签，进行了如图所示的操作。小聪利用这些数据计算出木块的密度为______，爱思考的小明却提出不同的看法，认为木块浸入水中后会吸水（木块吸水后不考虑其体积变化），所以小聪测得的木块密度值应该比真实值______（选填“偏大”“偏小”或“无影响”）。

答案：1 乙、丙 无关 B 1.05×103 1.5×103 0.8 偏大
【详解】
（1）[1][2]由乙图知，弹簧测力计的分度值为0.2N，示数为2N
解析：1 乙、丙 无关 B 1.05×103 1.5×103 0.8 偏大
【详解】
（1）[1][2]由乙图知，弹簧测力计的分度值为0.2N，示数为2N；由甲图知，弹簧测力计的示数为3N，即物块所受的重力为3N，物块受到的浮力为
F浮=G-F=3N-2N=1N
（2）[3]探究浸没在液体中的物体所受浮力的大小与物体排开液体的体积关系时，应控制液体的密度相同，物体排开液体的体积不同，故应选择乙、丙两图。
[4] 由丙、丁两图可知，物体排开液体的体积相同，物体所处的深度不同，弹簧测力计的示数相同，即所受浮力相同，故浸在水中的物体受到的浮力大小跟物体浸在水中的深度无关。
[5]影响浸在液体中物体所受浮力大小的因素有:液体的密度，物体排开液体的体积，要探究某一因素对物体所受浮力大小的影响，应控制一个因素不变，而改变另一个因素，故B符合题意。故选B。
（3）[6]由甲、丙两图可知，物体在水中所受的浮力为
F=G-F=3N-1N=2N
由阿基米德原理F=液gV排可知，物体的体积为
V物===2×10-4m3
物体在盐水中所受的浮力为
F浮"=G-F"=3N-0.9N=2.1N
因物体浸没在盐水中，故
V排=V物=2×10-4m3
由阿基米德原理F=液gV排可知，盐水的密度为
ρ盐水===1.05×103kg/m3
（4）[7]用弹簧测力计提着物体浸没在液体中，液体密度越大，物体在液体中受到的浮力越大，弹簧测力计的示数越小，当弹簧测力计的示数刚好为0N时，所能测的液体密度最大，此时相当于物体悬浮于液体中，故
ρmax====1.5×103kg/m3
（5）[8]以烧杯、水、木块为整体为研究对象，由图知木块的质量为
m木=m2-m1=198g-150g=48g
木块全部浸入水中时，排开的水的质量为
m排=m3-m1=210g-150g=60g
木块排开水的体积为
V排===60cm3
因木块浸没在水中，故
V木=V排=60cm3
由ρ=可得，木块的密度为
ρ木===0.8g/cm3
[9]木块浸入水中后会吸水，体积不变，排开水的质量不变，而玻璃杯及水（减小）的总质量减小，故第三图中电子秤的示数偏小，由一二两图知木块的质量不变，根据ρ=知， 小聪测得的木块密度偏大。
24．在研究“动能的大小与哪些因素有关”的实验中，小阳用同一实验装置，让从斜面上滚下的小钢球钻入水平面上的硬纸盒，如图甲、乙所示。请完成以下实验。

(1)通过比较甲、乙两次实验中硬纸盒被推的远近，可得出：质量相同时，物体的 ________ 越大，动能越大。对比甲、乙两次实验还可以得出：质量相同时，物体位置越高，重力势能 ________ 。在甲、乙两次实验中，硬纸盒所受滑动摩擦力 ________ （选填“相同＂或“不同”）。
(2)如果做图乙实验时，硬纸盒被撞后滑出木板掉落，为防止因此造成硬纸盒损坏，改进图乙实验再与图甲实验对比。在不改变木板长度的情况下，应采用以下 ________ 方法。
A．换用质量更小的钢球 B．给水平木板铺上毛巾
C．适当降低钢球的高度 D．换用一个较重的硬纸盒
(3)若要探究影响动能大小的另一因素，具体的操作方法是；选择两个不同的钢球，从同一斜面的 ________ （选填“相同”或“不同”）高度由静止滑下。
(4)小阳在原硬盒的上表面粘上砝码，设计了如图丙所示实验，探究影响滑动摩擦力大小的因素，通过比较甲、丙两次实验可得出：滑动摩擦力大小与 ______ 有关。
答案：速度 越大 相同 C 相同 压力大小
【详解】
(1)[1]通过比较甲、乙两次实验知道，两球质量相同，释放的高度不同，即达到水平面时的速度不同，根据硬纸盒被推的
解析：速度 越大 相同 C 相同 压力大小
【详解】
(1)[1]通过比较甲、乙两次实验知道，两球质量相同，释放的高度不同，即达到水平面时的速度不同，根据硬纸盒被推的远近，可以得出结论是：质量相同时物体的速度越大，动能越大。
[2]重力势能的大小与质量和高度有关；对比甲、乙两次实验还可以得出：质量相同时，物体位置越高，重力势能越大。
[3]在甲、乙两次实验中，硬纸盒对水平面的压力和接触面的粗糙程度相同，所以受滑动摩擦力相同。
(2)[4]做图乙实验时，为了防止造成硬纸盒掉落造成损坏，可适当降低钢球的高度，这样小球的动能减小，撞击纸盒后前进的距离变小，就不会掉落了，同时还控制了质量和接触面相同，故C正确，应选C。
(3)[5]物体的动能与物体的质量和速度有关，若要探究影响动能大小与质量的关系，需要控制小球的速度相同，具体操作方法是：选择两个质量不同的钢球，从同一斜面相同高度由静止滑下。
(4)[6]摩擦力的大小与压力和接触面的粗糙程度有关，小阳在原硬纸盒的上表面粘上砝码，改变了压力的大小，可以探究影响滑动摩擦力大小的因素，所以通过比较甲、丙两次实验可得出的结论是：滑动摩擦力与压力大小有关。
25．小华用图示装置探究滑轮组的机械效率，实验数据记录如下：
次数
物重 G/N
物体上升高度 h/m
绳子移动的距离 s/m
拉力 F/N
机械效率
1
4
0.10
0.3
2.0
66.7%
2
6
0.10
0.3
2.8
71.4%
3
12
0.10
0.3
5

（1）根据表格中的数据，在图中画出滑轮组的绕绳方法。（________）
（2）第 3 次实验的机械效率为___________％。
（3）分析数据可知，同一滑轮组所提升的物重___________，它的机械效率越高，根据表格中的数据分析可知随着物重的增大，额外功________（选 填“变小”、“不变”或“变大”）。发生这种现象的原因是___________。
（4）小华所用动滑轮的重一定小于_______N。
答案：见解析所示 80.0% 越大 变大 物重越大，绳与滑轮间的摩擦力越大 2
【详解】
（1）[1]根据表格中的数据，绳子的有段数
“根据偶定奇动”，绳子的一端先
解析：见解析所示 80.0% 越大 变大 物重越大，绳与滑轮间的摩擦力越大 2
【详解】
（1）[1]根据表格中的数据，绳子的有段数

“根据偶定奇动”，绳子的一端先从动滑轮连接，如下所示：

（2）[2]第 3 次实验的机械效率为
%
（3）[3][4][5]纵向分析数据可知
66.7%＜71.4%＜80.0%
故同一滑轮组所提升的物重越大，它的机械效率越高。根据表格中的数据分析可知，第一次做的额外功为

同理，第二次做的额外功为0.24J，第三次做的额外功为0.3J，可知随着物重的增大，额外功变大。摩擦力与压力和接触面粗糙程度有关，发生这种现象的原因是物重越大，绳与滑轮间的摩擦力越大。
（4）[6]若不计摩擦和绳子的重，绳子的拉力为

第一次实验，绳子与滑轮间的摩擦力最小，故小华所用动滑轮的重一定小于
G动=3F1-G1=3×2.0N-4N=2N
26．一座公路桥头旁立有一块如图所示的标志牌，用来表示对过桥车辆的限制，现有一辆总重为的卡车，在水平公路上匀速行驶（已知地面对它的摩擦阻力是其自身重力的0.2倍。（取）求：
(1)此时汽车发动机的牵引力为多大？
(2)汽车以的速度匀速直线运动时，若此时另外考虑到空气阻力大小是，则汽车发动机的牵引力为多大？
(3)通过计算回答这辆卡车能不能通过此桥？

答案：(1)104N；(2)10200N；(3)不能通过
【详解】
解：(1)由于卡车匀速行驶，受到的牵引力等于摩擦力
F=f=0.2G=0.2×5×104N=104N
(2)牵引力为
F牵=F+200N
解析：(1)104N；(2)10200N；(3)不能通过
【详解】
解：(1)由于卡车匀速行驶，受到的牵引力等于摩擦力
F=f=0.2G=0.2×5×104N=104N
(2)牵引力为
F牵=F+200N=104N+200N=10200N
(3)车质量为

不能通过。
答：(1)此时汽车发动机的牵引力为104N；
(2)汽车发动机的牵引力为10200N；
(3)不能通过此桥。
27．重为8N的物体挂在弹簧测力计下面，浸没在如图所示圆柱形容器的水中，此时弹簧测力计的示数为6N，求：
（1）物体受到的浮力；
（2）物体的体积；
（3）物体的密度。

答案：（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为
（2）物体的质量为
因为物体浸没在水中，物体体
解析：（1）2N；（2）2×10﹣4m3；（3）4×103kg/m3
【详解】
（1）由图知，物体浸没在水中时，弹簧测力计的示数为6N，物体受到的浮力为

（2）物体的质量为

因为物体浸没在水中，物体体积等于排开水的体积，物体体积为

（3）物体密度为

答：（1）物体受到的浮力为2N。
（2）物体的体积为2×10﹣4m3。
（3）物体的密度为4×103kg/m3。
28．佛山某楼盘工地，工人用如图甲所示的滑轮组运送建材上3m高的工作面上，滑轮组的机械效率η随建材重量G变化的图象如图乙，当滑轮组的机械效率为60%时，求：（g取10N/kg）
（1）运送的建材重量G物；
（2）工人将建材送上工作面所做的有用功W有和总功W总；
（3）工人将建材送上工作面需拉动绳子的长度和拉力F的大小；
（4）不计摩擦和绳重，则动滑轮和载物台的总重量G动。

答案：（1）400N；（2）1200J，2000J；（3）6m，333N（4）266N
【详解】
解：（1）由乙图图象可知，当滑轮组的机械效率为60%时，运送的建材重量G物＝400N。
（2）工人将建材送
解析：（1）400N；（2）1200J，2000J；（3）6m，333N（4）266N
【详解】
解：（1）由乙图图象可知，当滑轮组的机械效率为60%时，运送的建材重量G物＝400N。
（2）工人将建材送上工作面所做的有用功

由可知，总功

（3）由图可知n＝2，绳子自由端移动的距离

则拉力

（4）因为不计绳重和摩擦时，所以动滑轮和载物台的总重量

答：（1）运送的建材重量为400N；
（2）工人将建材送上工作面所做的有用功为1200J，总功为2000J；
（3）工人将建材送上工作面需拉动绳子的长度为6m，拉力F的大小为333N；
（4）不计摩擦和绳重，则动滑轮和载物台的总重量为266N。
