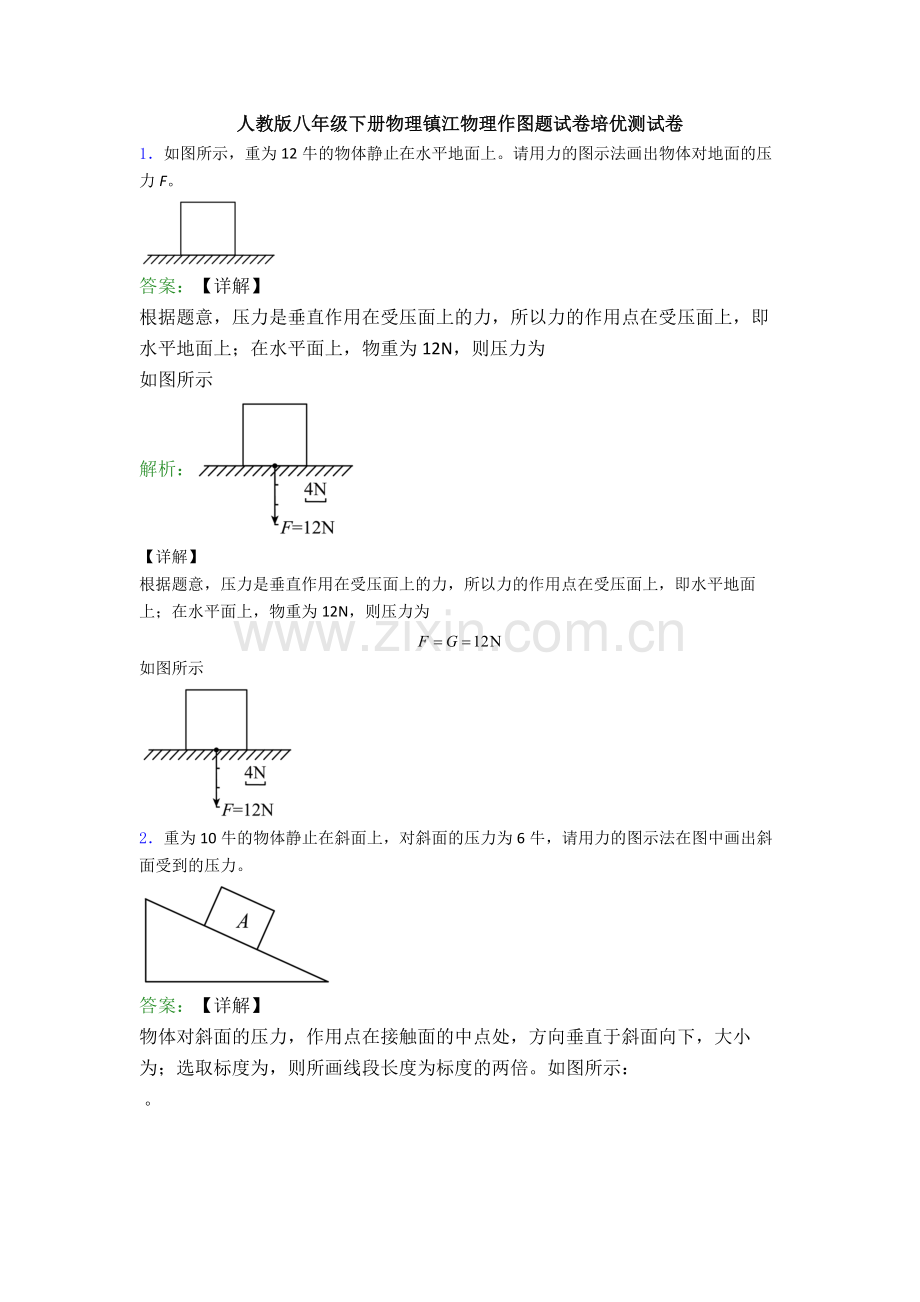

1、人教版八年级下册物理镇江物理作图题试卷培优测试卷1如图所示,重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。答案:【详解】根据题意,压力是垂直作用在受压面上的力,所以力的作用点在受压面上,即水平地面上;在水平面上,物重为12N,则压力为如图所示解析:【详解】根据题意,压力是垂直作用在受压面上的力,所以力的作用点在受压面上,即水平地面上;在水平面上,物重为12N,则压力为如图所示2重为10牛的物体静止在斜面上,对斜面的压力为6牛,请用力的图示法在图中画出斜面受到的压力。答案:【详解】物体对斜面的压力,作用点在接触面的中点处,方向垂直于斜面向下,大小为;选取标度为,则所画线
2、段长度为标度的两倍。如图所示: 。解析:【详解】物体对斜面的压力,作用点在接触面的中点处,方向垂直于斜面向下,大小为;选取标度为,则所画线段长度为标度的两倍。如图所示: 。3如图所示,重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。答案:【详解】物体A做匀速直线运动说明它受到了平衡力的作用;水平方向上没有牵引力,也就没有摩擦力,若有摩擦力,物体A就不会做匀速直线运动,所以水平方向上是不受力的;竖直方向上物体受到重力和支持力,物体解析:【详解】物体A做匀速直线运动说明它受到了平衡力的作用;水平方向上没有牵引力,也就没有摩擦力,若有摩擦力,物体A就不会做匀速直线
3、运动,所以水平方向上是不受力的;竖直方向上物体受到重力和支持力,物体A竖直方向上是静止的,重力和支持力就是一对平衡力,大小相等、方向相反。作图时:画出受力物体,用一个小方块来表示;画出标度,重力是10N,标度设为5N;作用点画在物体的中心,画出表示重力和支持力的射线;按要求截取线段;标出箭头、写上数值;如图4如图,木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,作出木块所受摩擦力的示意图。答案:【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,处于平衡状态,故受到的摩擦力的方向水平向左,大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示:解析:【
4、详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动,处于平衡状态,故受到的摩擦力的方向水平向左,大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示:5如图所示,一重为10 N的物体,对斜面的压力为6 N,用力的示意图画出物体受到的重力及物体对斜面的压力F。答案:【详解】重力的作用点在物体的重心,重力的方向竖直向下,重力大小为10N;垂直作用在物体表面上的力叫压力,物体对斜面的压力作用点在斜面上,方向垂直斜面向下,压力大小为6N,物体受到重力及对斜面的压解析:【详解】重力的作用点在物体的重心,重力的方向竖直向下,重力大小为10N;垂直作用在物体表面上的力叫压力
5、,物体对斜面的压力作用点在斜面上,方向垂直斜面向下,压力大小为6N,物体受到重力及对斜面的压力的示意图如下图所示: 6在图中画出活塞式抽水机的摇杆的动力F1的力臂l1及阻力F2。答案:【详解】先延长F1的作用线,从支点O作F1作用线的垂线,垂线段为动力臂l1;将抽水机的摇杆看成杠杆,由图知,O为支点,动力F1使杠杆逆时针转动,作用在B点的力阻碍杠杆的转动,方向竖直向上,由此画解析:【详解】先延长F1的作用线,从支点O作F1作用线的垂线,垂线段为动力臂l1;将抽水机的摇杆看成杠杆,由图知,O为支点,动力F1使杠杆逆时针转动,作用在B点的力阻碍杠杆的转动,方向竖直向上,由此画出阻力F2;如图所示:
6、7按要求完成作图:(1)请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图;(2)如图乙是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。答案:(1);(2)【详解】(1)小球浮力的方向竖直向上,杯子对斜面的压力方向与斜面垂直向下,如图所示:(2)OBA动力臂L1为支点O到杠杆动力作用线的距离,和物体M重力的方向竖直向下,如图所示:解析:(1);(2)【详解】(1)小球浮力的方向竖直向上,杯子对斜面的压力方向与斜面垂直向下,如图所示:(2)OBA动力臂L1为支点O到杠杆动力作用线的距离,和物体
7、M重力的方向竖直向下,如图所示:8如图所示,用轻质杆将一电灯吊起,O点是支点,作出动力F1的力臂。答案:【详解】O为支点,从支点O作力F1的作用线的垂线,支点到垂足的距离为力F1的力臂l,如图所示解析:【详解】O为支点,从支点O作力F1的作用线的垂线,支点到垂足的距离为力F1的力臂l,如图所示 9如图所示,是起重机将货物吊起的情景。O为支点,F1为动力,F2为阻力。请你画出F1、F2的力臂l1、l2。答案:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线段的长即为动力臂L1和阻力臂L2,如下图解析:【详解】已知图中支点为O点,分别从支点作动力和阻力的作用线的垂线,则垂线
8、段的长即为动力臂L1和阻力臂L2,如下图10按要求完成下列作图:如图所示,杠杆OB在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2。(_)答案:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。解析:【详解】阻力为由于物体的重而产生的拉力,所以从B点竖直向下画出F2;力臂为支点到力的作用线的距离,所以从O点向F2或其延长线作垂线,垂线段即为力臂L2,如图所示: 。11向下拉绳将重物提升,画出图中滑轮组绕绳方法。答案:【详解】向下拉绳将重物提升,从绳子自由端向上绕起,先绕
9、过定滑轮,然后再绕过动滑轮,最后系在定滑轮下面的挂钩上,如图所示解析:【详解】向下拉绳将重物提升,从绳子自由端向上绕起,先绕过定滑轮,然后再绕过动滑轮,最后系在定滑轮下面的挂钩上,如图所示12按照题目要求作图:(1)如图中ABO可看成杠杆,O为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图。(2)画出滑轮组最省力绕法答案:(1);(2)【详解】(1)在图中,动力指的是作用在杠杆上的力,过支点O作动力作用线的垂线段;过B点做竖直向下的阻力。如图所示(2)如图所示,用3股绳子承担物重,绳端拉力向上。解析:(1);(2)【详解】(1)在图中,动力指的是作用在杠杆上的力,过支点O作动力作用线的垂线
10、段;过B点做竖直向下的阻力。如图所示(2)如图所示,用3股绳子承担物重,绳端拉力向上。13一人站在水平地面上用滑轮组提升重物,请你用笔画线代替绳子在图中画出滑轮组的绕线方式。答案:【详解】由题知,人站在地面上用滑轮组提升重物,可从外向里依次绕线画出滑轮组的绕线方式,如图所示:解析:【详解】由题知,人站在地面上用滑轮组提升重物,可从外向里依次绕线画出滑轮组的绕线方式,如图所示:14(1)在力F1、F2的作用下杠杆处于平衡状态,请在图中画出力F2的示意图以及力F1的力臂L1_;(2)如图所示是未装配好的滑轮组,请在图中画出滑轮组的绕绳方法,要求使用该滑轮组提升重物时最省力_。答案:【详解】(1)过
11、力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的作用点,而F2方向向上,才能让杠杆平衡;过支点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:解析: 【详解】(1)过力臂L2作杠杆的垂线,垂线与杠杆的相交点即是力F2在杠杆上的作用点,而F2方向向上,才能让杠杆平衡;过支点O作力F1的垂线段,此垂线段即为力臂L1,所以作图如下:(2)图示滑轮组,将绳子固定在动滑轮上,之后逐一绕过定滑轮和动滑轮,这种情况下承重绳子为3根,是最省力的绕线,所以作图如下:15如图所示,用力F提升重物,请画出滑轮组最省力的绳子绕法。答案:【详解】图中有一个动滑轮和一个定滑轮,要求最省力,则由3段绳子承担物重时,是最省力的绕绳方法;绳子先系在动滑轮的固定挂钩上,绕过上面的定滑轮,再绕过动滑轮,如图所示解析:【详解】图中有一个动滑轮和一个定滑轮,要求最省力,则由3段绳子承担物重时,是最省力的绕绳方法;绳子先系在动滑轮的固定挂钩上,绕过上面的定滑轮,再绕过动滑轮,如图所示
