人教版八年级下册物理茂名物理作图题试卷模拟训练(Word版含解析).doc

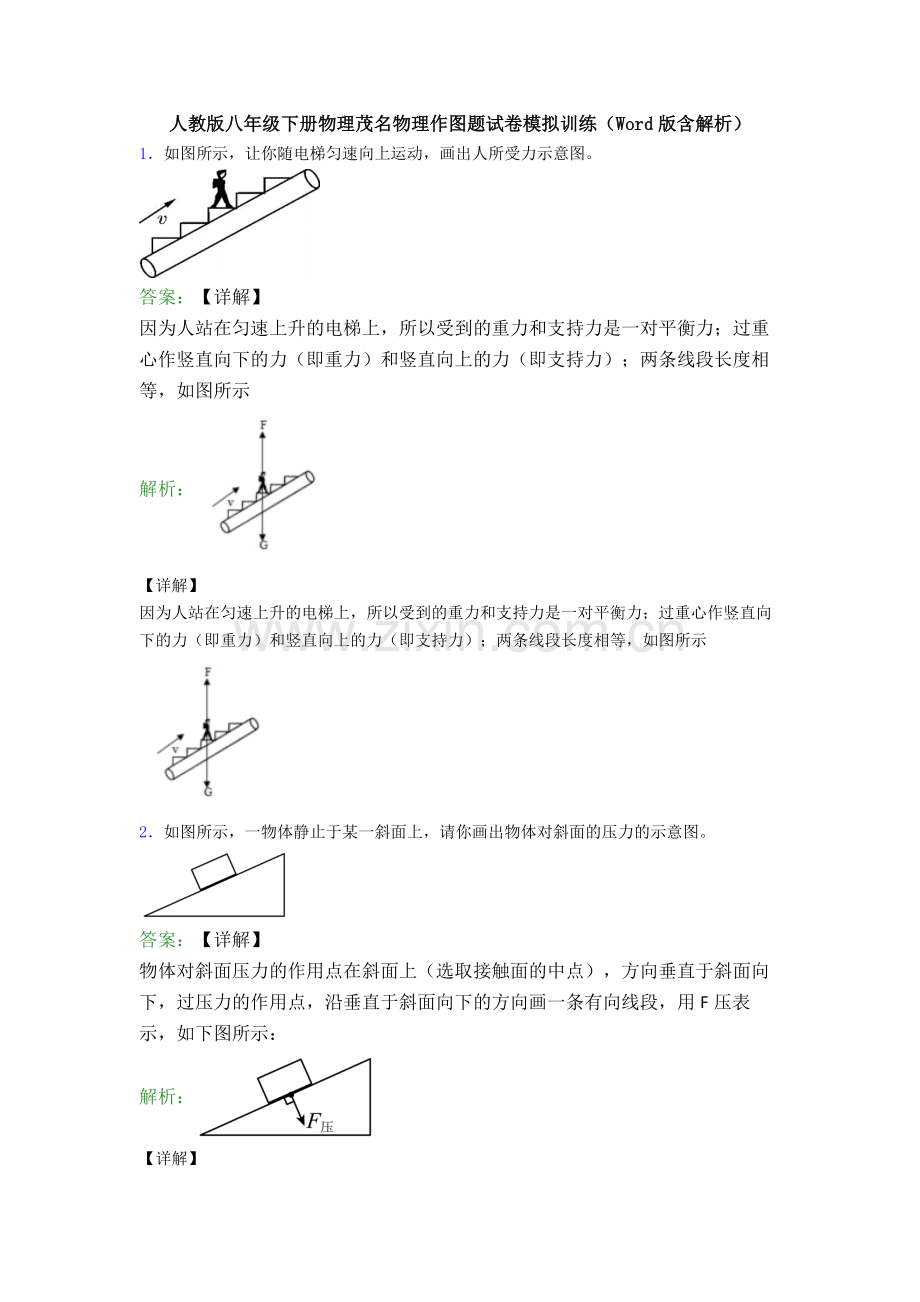

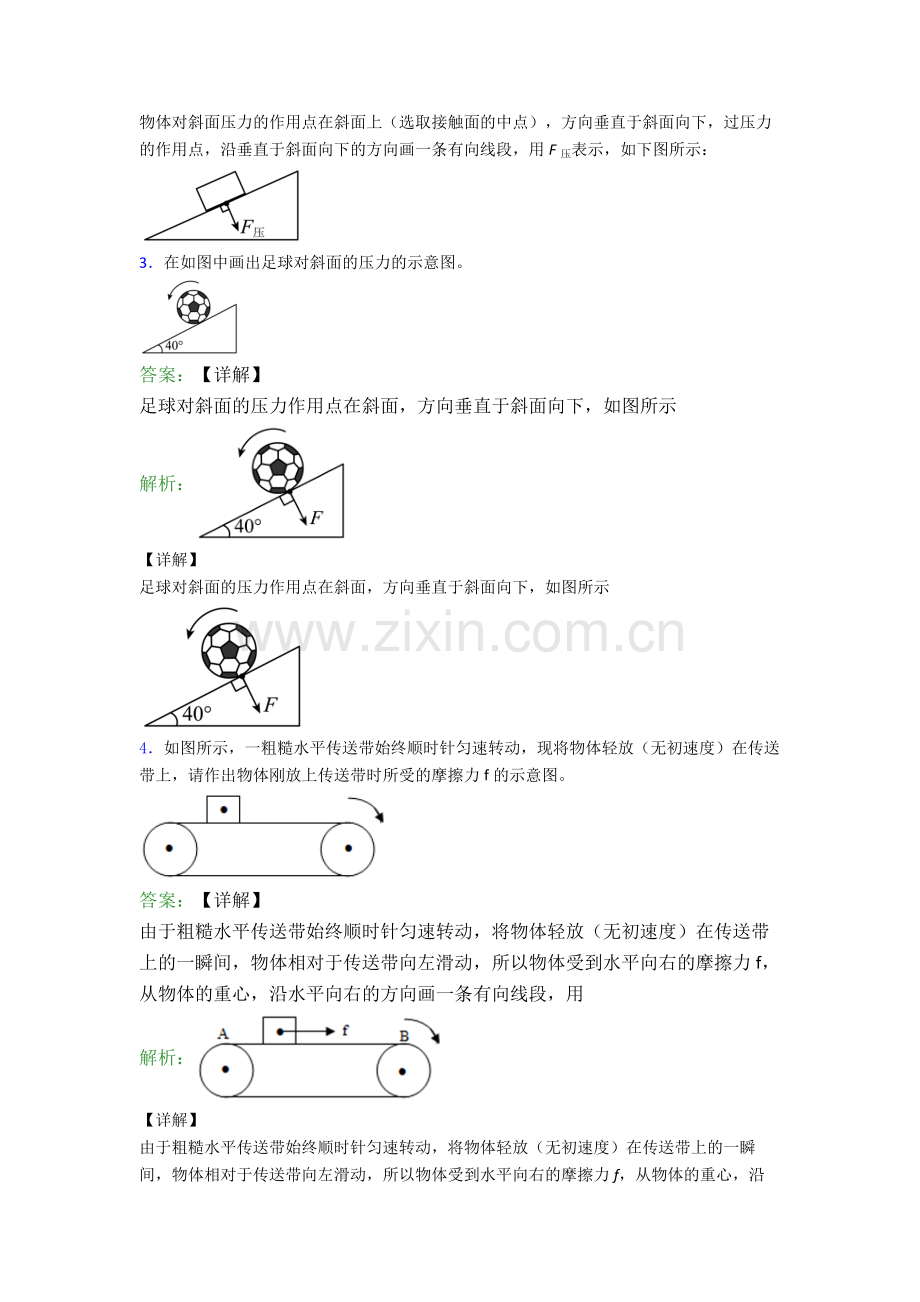

人教版八年级下册物理茂名物理作图题试卷模拟训练（Word版含解析）1如图所示，让你随电梯匀速向上运动，画出人所受力示意图。答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示2如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。答案：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：解析：【详解】物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：3在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示4如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用解析：【详解】由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示5如图所示，一重为10 N的物体，对斜面的压力为6 N，用力的示意图画出物体受到的重力及物体对斜面的压力F。答案：【详解】重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压解析：【详解】重力的作用点在物体的重心，重力的方向竖直向下，重力大小为10N；垂直作用在物体表面上的力叫压力，物体对斜面的压力作用点在斜面上，方向垂直斜面向下，压力大小为6N，物体受到重力及对斜面的压力的示意图如下图所示： 6如图为某杠杆示意图，O为杠杆的支点，请在图中作出力F的力臂L。答案：【详解】由支点O向F的作用线作垂线，垂线段的长度为F的力臂；如图所示：解析：【详解】由支点O向F的作用线作垂线，垂线段的长度为F的力臂；如图所示：7如图是生活中用撬棍撬石头的示意图，O是支点，请画出动力F1的力臂l1的示意图。答案：【详解】从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：解析：【详解】从支点O做力F1作用线的垂线段，即为动力F1的力臂l1,如下图所示：8如图所示，轻质杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2为力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。答案：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2解析：【详解】反向延长F1的作用线，过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂L2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向下，在线段末端标出箭头，标出阻力F2。如下图所示9如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。答案：【详解】由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：解析：【详解】由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：10按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。答案：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小解析：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：11如图所示，画出人站在地面上向下拉绳的绕法。答案：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：解析：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：12（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。答案：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：解析：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：13用如下滑轮组提升重物，请画出最省力的绕线方法。答案：【详解】从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：解析：【详解】从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：14要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。答案：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。解析：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。15如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下
