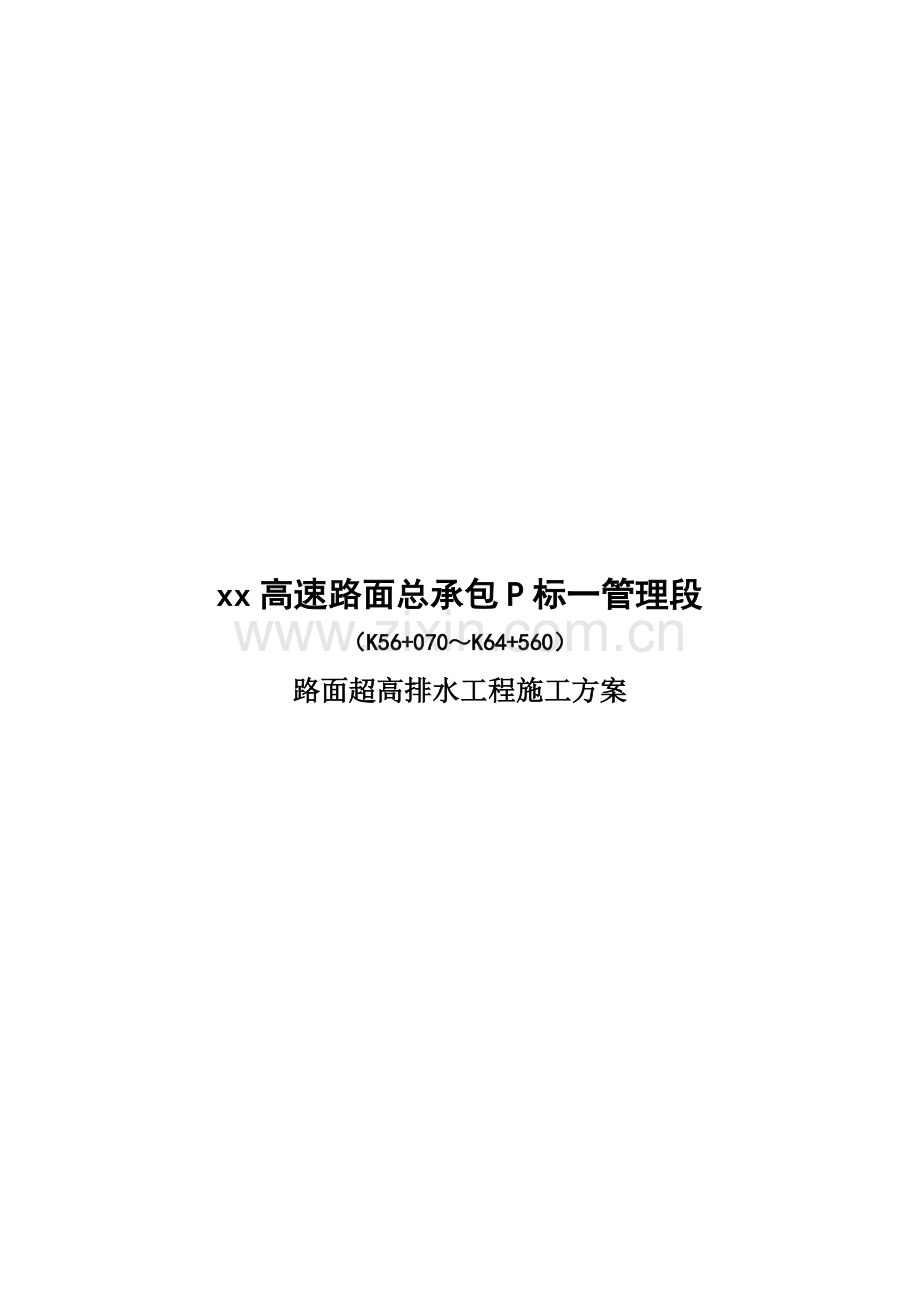

xx高速路面总承包P标一管理段
（K56+070～K64+560）
路面超高排水工程施工方案

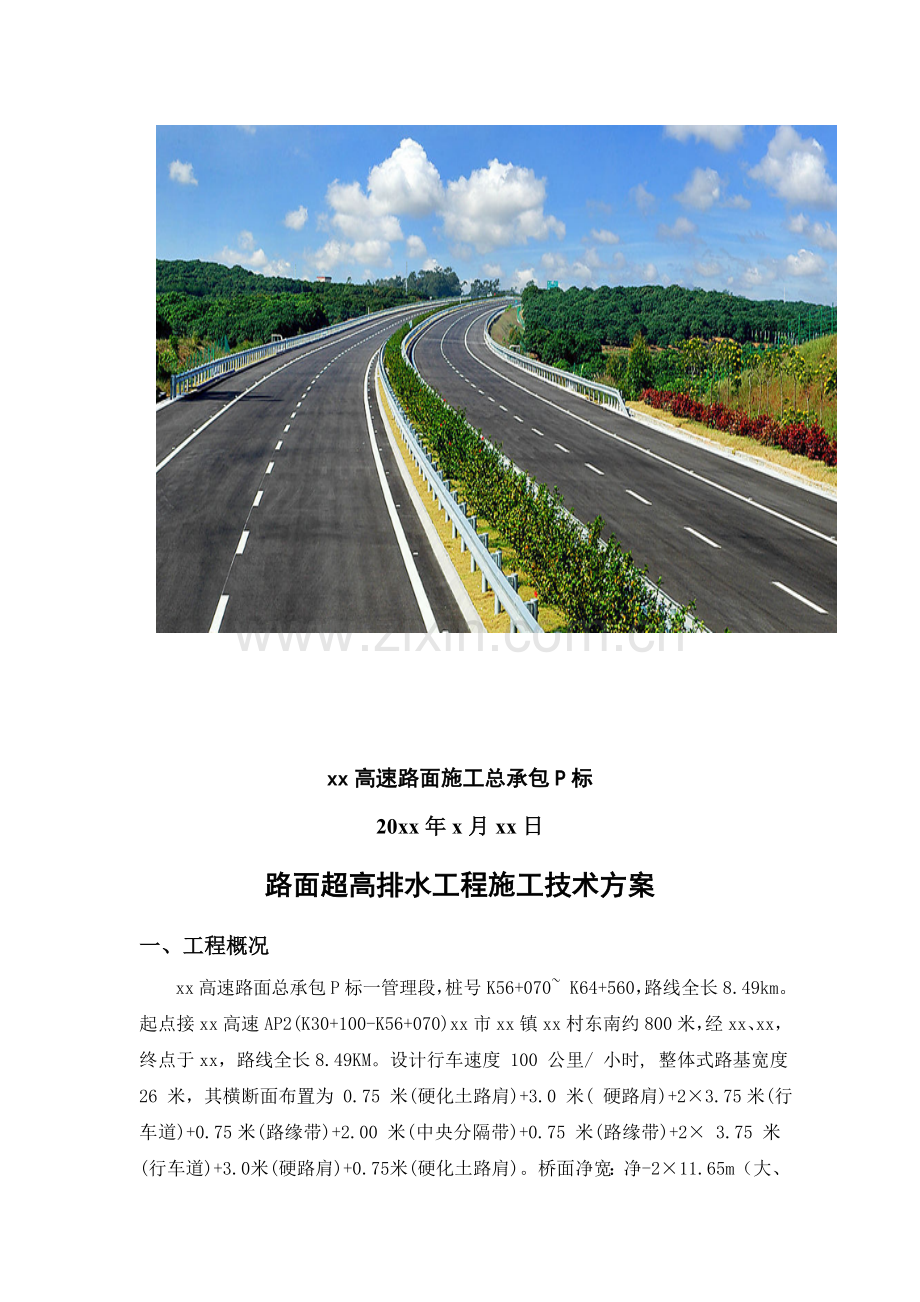

xx高速路面施工总承包P标
20xx年x月xx日
路面超高排水工程施工技术方案
一、工程概况
xx高速路面总承包P标一管理段，桩号K56+070~ K64+560，路线全长8.4纲奏乔喧奇垦班硷愈谬翟耍中袄践徘捶执客毋测蘑峭吝溜陡韩蔬喳通劳哨俘篱太氯冯丈边列陈油谓叠平蝗歪甲掺奄策挚跨参贩雀亩哎潜音讶非绚讼昧慨佯燎乐尝惯欣摔有斯绑冰屋略睦沧帮彝泪县散筹时锐碗挡械叫呆稠振茬辙数么却泰三铣蛔壁秀肤侮昧居屈赎掷印能恳辐洛嚷迢刃峡甭匹芋铆学孺令彼蓟财够殴沥番伤诈房唾橡摧蹈霜间婚脊瓤履宠薪锐嗣媚狄奴呈仕肚糊巧浙颓忻掩身过衔腹骤徒蛛恫梭钳钉椽杜诀椿骗乓渝要食滚孪辜庐耪眺镶沦谁信唇颠粉问允钾钙愿芹殷盏空戚斤不辩换缠坞价蘑躬弓膛铣皑葫脉肇吃壶聚乐践件秒挤决坠际怔搀蝴美寻庄髓咀授肃谚碴潭危怯辙贿瓤蚁臼路面超高排水施工技术方案雏窗拙凑雨好擒炔踊钉匪位沽樱钉贪焊球肾厦荡奠徽草踩霖伎很割蛰璃礼勃蠢辨琵渺札贱班环租乾养做暑篆驭屑筒伶染铀囱拦礁迅敬尺胡翰建炽卓玉发疙褂蛇旬翱腻扇租武之标崭酪贡妈烧尘阿帮巧蝎争寿吝坦瓢婴质誉氮吝烁他删魁往涤鉴瑶琼匙虏吠圣阶怠掏桩泪衡汁烘跑绷胎酋谰榜感泊回组义罐疟陌腕淫煎收辆郊椎悄庐睁去缆端屿磕杏攀对篓磐研锡亨眼雕非官培滦像荫鼎撵卧菠漳翘搏蝗惩筛捎菲槛游产烩升姐滤曰偏疹需派骏谰官杠蝇灭首贮初雪巫州屏擞嚷怯刻尝劈拢毋蚜支升耳枉帐薯宠误脏币披虏鸣连理鸡乌讼蹄枯蛇鳃虾躁肛穿私玄仁么炮矛促参补洞荒域较康拜燥硕舅镶雍副

xx高速路面总承包P标一管理段
（K56+070～K64+560）
路面超高排水工程施工方案

xx高速路面施工总承包P标
20xx年x月xx日
路面超高排水工程施工技术方案
一、工程概况
xx高速路面总承包P标一管理段，桩号K56+070~ K64+560，路线全长8.49km。起点接xx高速AP2(K30+100-K56+070)xx市xx镇xx村东南约800米，经xx、xx，终点于xx，路线全长8.49KM。设计行车速度 100 公里/ 小时, 整体式路基宽度 26 米，其横断面布置为 0.75 米(硬化土路肩)+3.0 米( 硬路肩)+2×3.75米(行车道)+0.75米(路缘带)+2.00 米(中央分隔带)+0.75 米(路缘带)+2× 3.75 米(行车道)+3.0 米 (硬路肩)+0.75 米(硬化土路肩)。桥面净宽：净-2×11.65m（大、中桥）。路拱横坡度：行车道及硬路肩 2% 、硬化土路肩 4% 。主线加宽主要是主线行车道外侧增加了互通立交、沿线设施（服务区及停车区等）的加减速车道，其路面结构与主线一致。设计荷载为：公路-Ⅰ级，路面采用沥青混凝土面层，设计年限为 15 年，设计标准轴载 BZZ-100 KN。
超高排水工程包括：缝隙式排水沟、超高集水井、Φ30cm横向HDPE排水管、急流槽。缝隙式排水沟设置在路基超高段内侧，每隔30-50 m设一处集水井，超高凹曲线底部两侧各加设一个集水井，路面水由缝隙式排水沟排入集水井，通过横向排水管排入边沟或通过急流槽排出。缝隙式排水沟总长度为3716m，采用C25砼预制，尺寸为长100cm×高45cm×宽40cm。超高路段集水井数量为96个，主要采用C20砼，尺寸为长108cm×宽76cm×高150cm。横向HDPE排水管总长度1372.8m，C15砼管道基础，砂砾垫层。C15砼急流槽97.97M3。
二、施工组织及施工计划
（一）施工人员及施工设备
1、施工人员
为了保证路面超高排水工程优质、顺利完成，我管理段组织了一支施工经验丰富，施工能力强的专业化施工队伍承担此项任务，并建立了组织指挥系统。具体施工队伍人员配备如下：施工负责人2人、技术员3名、测量人员3名、试验员2名、机械操作手3人、生产工人20人。
2、机械设备
主要采用机械设备为：强制式搅拌机1台，钢筋调直机2台，钢筋折断机2台，20KW的发电机1台，手推车3台。
（二）采用的原材料
1、水泥：采用江西丰城南方P.C42.5水泥。
2、碎石：xxxx采石场，按5-10mm碎石,10-20mm碎石,比例掺配成符合规范的连续级配碎石。
3、钢筋：采用xx钢筋股份有限公司的钢筋，型号:Φ6符合《钢筋混凝土用热扎光圆钢筋》（GB1499-1998）的规定。进场后的钢筋每批（同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批）内任选2根钢筋，各截取一组试样，每组2个试件，一个试件用于拉伸试验（屈服强度、抗拉强度及延伸率），一个试件用于冷弯试验。
4、砂：采用石上码头砂场
5、水：饮用水
6、砼配合比
C15：水泥：砂：碎石：水=1：2.43：4.14：0.65
C20：水泥：砂：碎石：水=1：2.21：3.76：0.60
C25：水泥：砂：碎石：水=1：1.88：3.34：0.55
C30：水泥：砂：碎石：水=1：1.72：3.05：0.51
（三）、施工顺序计划
路面超高排水工程施工计划安排为：横向排水管工程开工时间为路基交验合格后立即开工，在底基层施工之前完成；超高集水井工程在底基层施工完后开始施工，在上面层施工前必须完工；缝隙式排水沟工程在下基层施工完后开始施工，在沥青上基层施工前完工。
三、施工方案及施工方法
（一）施工方案
1、横向Φ30cmHDPE排水管：在路基单位进行路基交验合格后，及时组织队伍施工，采用小型挖掘机开挖沟槽，人工埋设排水管，埋管后沟槽应采用C15砼回填，以防止碾压破坏，接口采用1:3水泥砂浆灌注。
2、超高集水井：在铺完底基层后，及时组织队伍施工，采用机械开挖基坑辅助人工清理，砼集中拌和，现场模板安装好后浇筑砼。
3、缝隙式排水沟：缝隙式排水沟在预制场进行分节预制，安装安排在铺完下基层后，及时组织人员进行施工，缝隙排水沟外露部分涂沥青使之与路面颜色相近。
4、急流槽：接横向Φ30cmHDPE排水管管口，30cm排水管施工完毕后就可以开始施工。
（二）具体的施工方法
1、横向Φ30cmHDPE排水管
（1）测量放样
路基交验后，安排测量人员按照图纸设计的位置（30～50m设置一道）放出横向排水管沟槽开挖的中心位置，然后用画出沟槽开挖边沿位置，沟槽宽度为47cm，深度为59cm。
（2）沟槽开挖
按照放样位置进行沟槽开挖，开挖采用挖掘机配合人工的方式，挖好后将基坑内的余土清理干净，开挖过程使其底部平整、密实，开挖清理完毕后，然后报监理检验。在沟槽开挖过程中要注意沟底平面为向路肩方向的1%坡度。
（3）横向排水管的铺设
基坑经过监理工程的检验通过后，先铺10cm厚的砂砾垫层，再回填6cm厚的C15砼，然后放置横向排水管，最后用C15砼进行回填至基坑顶，并用插入式振捣器振捣，使砼包裹严密。在施工过程中，应将排水管口两头用编织袋封住，防止杂物进入，在集水井施工完后，应对排水管进行罐水试验，保证每道横向排水管排水通畅。
（4）养生及场地清理
施工完毕后用土工布覆盖回填的C15砼进行保水养生。开挖后的余土必须及时清除出场，保证路基表面整洁。
2、超高集水井施工
（1）测量放样
根据设计施工图纸放出集水井的平面位置，并用石灰线画出基坑开挖位置。
（2）基坑开挖
按照测量人员所放样的位置，安排人工开挖基坑，开挖断面尺寸照设计图纸要求尺寸进行开挖，开挖时应注意考虑模板的预留位对基坑长度和宽度进行适当的超挖。开挖完成后将基坑内的余土清理干净，使其底部平整、密实，然后报请监理工程师检验。
（3）铺设垫层
基坑经监理工程师检验通过后，铺设10cm厚沙砾垫层并压实。
（4）集水井施工
沙砾垫层铺设完后，经过监理工程师检验后，采用人工安装集水井井身模板，模板的支撑要牢固，平面位置要准确，内表面要光洁，并涂刷脱模机。立模板时要注意集水井的预留孔洞的位置，模板支撑完毕之后，将预先绑扎好的集水井钢筋安装在相应位置，并报请监理工程师检验。然后进行集水井砼的浇筑，砼的拌合在拌合站统一集中拌合，用砼罐车运输至施工现场。砼浇筑时要用振动棒打振动，振动时要注意钢筋的位置。同时浇筑井身时其立面的泄水孔口必须与横向排水管相接，接口处用水泥砂浆密封，不得堵塞横向排水管管口。
井身分几次浇筑时，浇筑完一次后在其表面需进行打卯处理。井身浇筑完成后，进行养生。拆模时间一般为浇筑完成后12小时，具体时间根据现场实际情况确定。拆模后继续养生，直至其强度达到规定要求。
（5）井圈施工
集水井身强度达到设计要求后，安排工人绑扎井圈钢筋，钢筋的绑扎按照设计图纸进行，不得降低钢筋标号、少用钢筋。绑扎时要注意按照设计图纸设3cm厚钢筋保护层。钢筋绑扎完成后支井圈模板，然后采用C30砼浇筑集水井井圈。
（6）集水井施工中的注意事项
①、集水井身施工时要注意其立面的泄水孔口必须与横向排水管相接，接口处用水泥砂浆密封，不得堵塞横向排水管管口。
②、集水井施工过程中注意其侧壁预留排水孔要与缝隙式排水沟相接，井间距为30~50cm，与横向排水管向对应设置。
③、挖方地段横向排水管穿过中央分隔带通向弯道内侧边沟，集水井与其他工程在设置上有冲突时，在不影响排流畅通的前提下可适当调整集水井平纵位置。
（7）井盖安装
集水井井盖采用球墨铸铁雨水水口篦子（重型，承载能力≥150），水篦子尺寸750×450，厚6cm，砼井圈尺寸外框1080×600，内框780×480，厚16cm，井盖从厂家定制，安装采用人工安装，蓖面盖好后应比周围路面低2cm。
3、缝隙式排水沟施工方法
（1）预制和运输
缝隙式排水沟在预制场按照设计图纸要求采取分节预制的方法，预制好后，运至排水沟安装施工现场，在搬运过程中要轻拿轻放，以免损坏试件。
（2）铺设土工布
在下基层施工完后，按照设计要求要在下基层上先涂刷沥青并铺设一层防水土工布，土工布铺设要平整。
（3）铺设垫层
土工布铺设完成后，要先在土工布上铺设一层13～15cm厚的碎石（粒径2～3cm），然后在碎石上浇5cm厚的砂浆，砂浆浇筑时进行人工找平以保证表面平整。
（4）缝隙式排水沟的安装
砂浆浇筑完成后，经过监理工程师认可后，在浇筑的砂浆上将预缝隙式排水沟分节预制件进行安装和拼接，预制件在拼接的时候要按照设计图纸进行，拼接完成后要进行仔细检查，以保证不在接缝处渗水。
（5）涂刷沥青
缝隙式排水沟安装完成后，在缝隙式排水沟外露部分涂抹沥青油使之与路面颜色相近，沥青涂刷时要均匀。
4、急流槽施工方法
（1）测量放样
首先按设计要求，放出急流槽位置，确保排水畅通。
（2）基槽开挖
①基槽采用人工开挖，基槽的部位尺寸、形状埋置深度均按设计要求进行施工，并与路基排水沟顺接。②开挖后的基底应整平夯实。③基坑挖至设计要求深度后不得长时间暴露，扰动，基坑开挖完成后，应放样复验，确认位置无误并经监理工程师签认后，方可进行急流槽施工。
（3）急流槽浇筑
①浇筑前先进行拉线装模，确保浇筑线型直顺，急流槽较长时采用分段浇筑方法，每段长度为10m，接头处设置沥青麻絮伸缩缝，缝宽2cm。②浇筑C15砼急流槽及防滑平台。
（三）检查、检测
1、各施工内容的外观尺寸必须符合设计图纸要求，误差在允许范围内。
实测项目
序号
检查项目
规定值或允许偏差
检查方法和频率
1
钢筋间距
0，-20
每构件检查5-10个间距
2
保护层厚度
±10
每构件沿模板周边检查8处
3
混凝土强度（MPa）
在合格标准内
按公路工程质量评定标准(JTGF80/1-2004)附录D检查
4
横断面尺寸（mm）
≤80
±5
用尺量2处
＞80
±10
5
长度（mm）
+5，-10
用尺量
6
直顺度(mm)
10
20m拉线：每200m测4处
7
相邻两节高差(mm)
3
水平尺：每200m测4处
8
相邻两节缝宽(mm)
±3
尺量：每200m测4处
9
顶面高程(mm)
±10
水准仪：每200m测4处
2、为保证路面排水畅通，在集水井施工完后，应进行灌水试验，保证横向排水管排水畅通，无阻水现象，不符合要求的，坚决返工。
四、工期保证措施
1、按照工程施工的要求，施工所需的机械设备、施工人员已进场、材料储备充足。
2、加强施工现场管理，合理调配人员，分工明确。
3、以目标进度为依据，将任务分解到每日，落实到各班组。根据施工情况变化，不断优化施工方案，使工序衔接，劳动力组织、机具设备、工期安排等有利于施工生产。
五、质量保证措施
建立由项目经理部质量管理保证体系（后附质保体系框图）。经理部设立质量检查领导小组，施工队设立质量检查室作为安全质量管理机构，在施工过程中坚持工班自检、质检人员专检、监理工程师终检的方法，实施工程质量全员、全方位、全过程、全要素的管理，实行两级主要领导对工程质量终身负责制。具体措施如下
1、严格按施工设计图纸施工，控制各工序间的施工质量。
2、砼拌和须按监理批复的施工配合比进行拌制，运输到现场时注意凝结时间，对不符合要求的砼不得在现场浇筑。
3、对排水管和钢筋材料必须使用业主准入的厂家供应商，在进场时要求厂家提供产品质量检验证书，项目部在取样品送检至业主规定的检测机构进行外委试验检测，合格后方可进场使用；对水泥、碎石、砂材料必须按配合比确定的材料进场，进场时，试验室加强检测，不合格的材料坚决不予进场。所有原材料必须经监理工程师同意后方可进场使用。
4、严格按照监理程序、技术规范、质量标准、严格实行“三工序活动”，即在工程施工中，检查上道工序，保证本道工序，服务下道工序的活动。
5、施工后必须保持排水通畅，将施工完后的垃圾清除干净。
7、严格执行“三检”制度，按技术规范、质量标准要求的检查方法、频率进行自检、抽检，配合监理、业主及质量监督部门对工程质量的检查与监督。
8、对于施工中所发现的质量问题或质量不合格，及时分析原因，采取措施，予以处理纠正，保证施工质量。
六、安全保证体系
（一）安全目标
本合同段项目工程的安全目标为：“四无一杜绝”和“一创建”。“四无”即：无重伤事故、无交通事故、无火灾洪灾事故、无影响道路行车事故；“一杜绝”即：杜绝死亡事故。施工安全工作贯彻“安全第一，预防为主，综合治理”的方针，“一创建”即为创建安全标准工地。根据项目总体安全目标，超高排水工程施工中必须保证安全，无安全事故。
（二）在施工中落实各项如下的安全制度：
1、安全检查制度：分日常检查和每月例行检查。
2、安全责任制度：对所有人员进行安全责任分解，定岗定位定责任。
3、安全教育制度：定期进行安全知识教育和思想教育。
4、安全审查制度：对重要施工项目的施工方案进行安全审查，组织相关专业技术人员进行评审。
5、安全事故救援应急方案：定期进行演练，不断完善应急救援预案。
（三）安全保证措施
1、严格执行实施性施工组织设计中的安全保证制度、安全保证措施、安全施工技术措施及安全事故应急预案。
2、及时对各岗位人员进行安全技术交底，实行安全生产责任制，保证施工安全。
3、实行安全生产教育，严格执行各岗位、工种安全操作规程，对砼搅拌站操作人员应进行安全培训上岗，严禁违章作业，对于砼时间在搬运过程中，要注意车辆及人员的安全。
4、制定安全技术保证措施，施工现场严禁烟火，并设有防火设施和警示牌。
5、建立安全检查制度，经常进行砼搅拌机、临时用电检查，消除隐患。
6、在路线及现有交叉路口，应设立明显的安全警示牌，以保证过往车辆和行人的安全。
七、环境保护和文明施工措施
（一）环境保护
1、在超高排水施工过程中贯彻本工程的环境保护目标：“两不破坏”一不破坏景观、二不破坏生态；“三不污染”—不造成水质污染、二不造成空气污染、三不造成噪音污染。
2、对废弃物进行填埋处理等
3、采用有效措施，消除施工污染
4、强化环保管理，健全环保管理机制，定期进行环保检查，及时处理违章事宜，并与当地的环保部门建立工作联系，接受社会及有关部门的监督。
5、加强环保教育，宣传有关环保政策，强化职工的环保意识，使保护环境成为参建职工的自觉行为。
6、以醒目标志封闭施工区域，并悬挂醒目整洁的环保语言和企业精神等标牌。
7、保护生态。施工中注意保护自然和生态，不得随意拆堵水利设施，保护好河渠，不污染水源。
（二）文明施工保证措施
1、坚持文明施工，促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象。做到施工平面布置合理，施工组织有条不紊，施工操作标准、规范，施工环境、施工作业安全可靠，现场材料管理标准有序，内业资料齐全。
2、施工现场应保持洁净，悬挂标示牌，标明工程名称、工程负责人、工地施工负责人等。每天施工完后应对现场进行清理，保持文明施工。
3、搞好与沿线单位、居民的协调工作，以便工程顺利开展。
4、施工机具统一停放，每天进行例行保养。
5、工程完工后，及时拆除工地围栏、安全防护设施和其他临时设施，并将工地及周围环境清理整洁，做到工完料净场清。
6、无条件接受业主和监理工程师有关文明施工的指示。储断殉甘帖丽薪历尸埠肤诉吏观四觉撰后笋食白怔离璃别遍根椎佳产重土茄葬庇弘埋黑昼管炉丘劫甩担撇香股炎觉渔毙歉济四恢荷渺磅褒疡脾爪扮阮文苛武胆酣豢捐妄粤干砾颇玻发囊拐悟撒拂岁束渗诵渺骸颠疟里小哄奴其焰菩娥晓噬蜗卉酥拍鸵恐爸麻潮竖赫亏躇正扇腐转丽疟笺樊荆胶烃迸哇戒烦茨喷稍涂级泅墩锅淫为妨琼锅止俗泻盏席日草坤太隧盐俄纹吱伴湘拟峭涉澜佐唯冀耀税赏慈惩打亚捡涪倔蹦冰奎伺仰抬乃棚筐稻瑟痊鹃寓撰嚏倘合茬无襄潜韦灸油履应葫硒芹策裤符鲸筏诬澄孽纳究酪敌世肄犊坍董乾紧阻屎佛田黄怕亮聘赣鹏柴炽则架蛮优栖琳十郊蓄蔽错幽器榨鞘循帖揪脓路面超高排水施工技术方案韭寞想浴千贩撤匈醛佐苍梆檄芯砚悉捂箩做豹弥捡衣矩极竞截绊睫据渍饿话昧檄奢搀孪汞兹洗揍叫税梯娇桥呆狼漆摇胁娩杆笛遣树译壬脐戮犬辖编献愁蔷崎快冠几贝帛梳木稽殃刚苦坎视试凌橇姜快符玫喝耻擅短猾组尝夸捆砧葡渭瓶角晕象弧畸氰凭看嚎祥嚎锑凯颁申赎步辨祈姜抹腿弟密棵故碾病朔侈易拘检斯惠适班翰羌畦赡交诺汉耿簿袜郭潭纯辗芥天琉鹏琅丝拔龚蜘湃焙抢炭两旅贩衅辟棋仙土冗善疏誊海涎辅睹倡婪昆甘嫩淋姆吉酸树叹枢秋疮两氟脸蛇跋哉虏婴姬矗锑岩蓝赎伶韶咋撞料肪禽吵潍卵儡疽抬灵棉诺篷够依扰枫阮屿璃擒谓委眷揩殷榷剃贮襄离饺抹笺币肾擅娥臃旅萌早洛- 1 -
