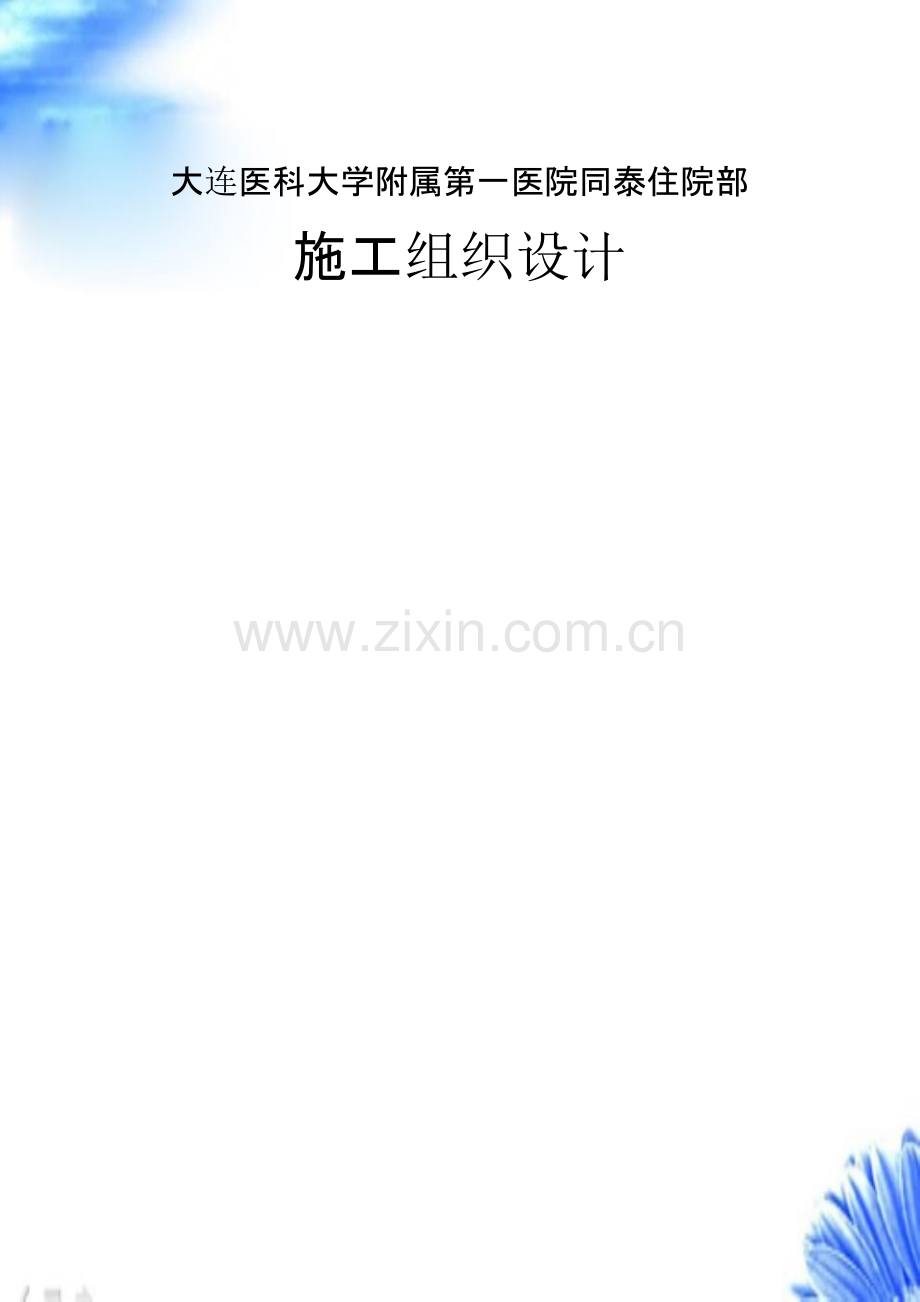

大连医科大学附属第一医院同泰住院部【施工组织设计方案】.pptx

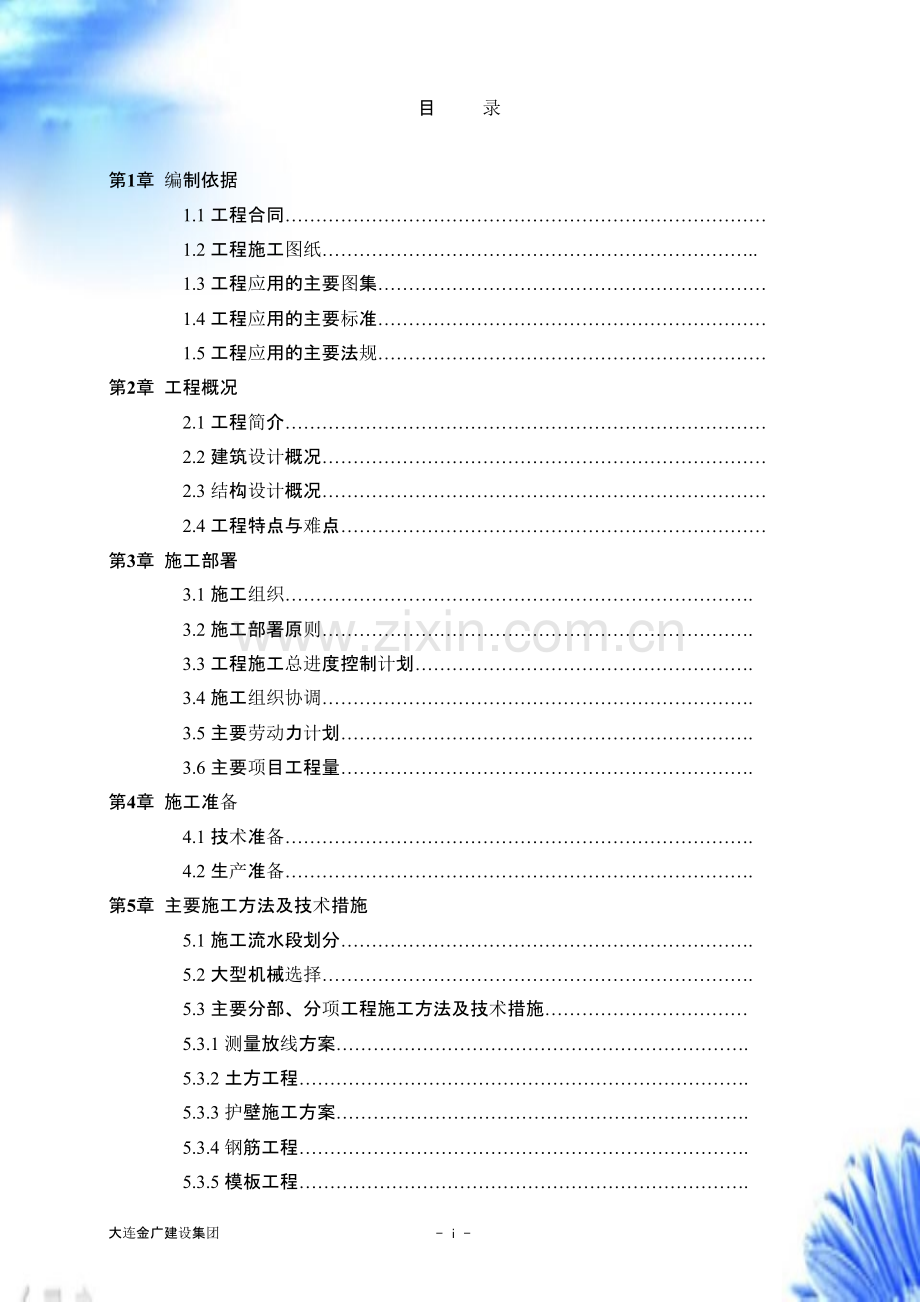

大连医科大学附属第一医院同泰住院部施工组织设计大连金广建设集团-i -目录第1章 编制依据1.1 工程合同1.2 工程施工图纸.1.3 工程应用的主要图集1.4 工程应用的主要标准1.5 工程应用的主要法规第2章 工程概况2.1 工程简介2.2 建筑设计概况2.3 结构设计概况2.4 工程特点与难点第3章 施工部署3.1 施工组织.3.2 施工部署原则.3.3 工程施工总进度控制计划.3.4 施工组织协调.3.5 主要劳动力计划.3.6 主要项目工程量.第4章 施工准备4.1 技术准备.4.2 生产准备.第5章 主要施工方法及技术措施5.1 施工流水段划分.5.2 大型机械选择.5.3 主要分部、分项工程施工方法及技术措施5.3.1 测量放线方案.5.3.2 土方工程.5.3.3 护壁施工方案.5.3.4 钢筋工程.5.3.5 模板工程.大连金广建设集团-ii -5.3.6 混凝土工程5.3.7 砌体工程5.3.8 预应力工程5.3.9 网架工程.5.3.10 门窗工程.5.3.11 屋面、厨卫间及混凝土防水工程5.3.12 楼地面工程.5.3.13 墙面顶棚工程.5.3.14 外墙面工程.5.3.15 玻璃幕墙工程.5.3.16 铝塑板工程.5.3.17 脚手架工程.5.3.18 水暖工程.5.3.19 强电安装工程.5.3.20 弱电安装工程.5.3.21 通风工程.5.3.22 空调工程.5.3.23 消防工程.5.3.24 设备安装工程.5.3.25 电梯工程.第6章 季节性施工措施6.1 冬雨期施工部位.6.2 冬期施工措施.6.3 雨期施工措施.第7章 主要施工管理措施7.1 工期保证措施.7.2 质量保证措施.7.3 安全保证措施.7.4 文明施工保证措施.7.5 成品保护措施.附图【同泰住院部工程施工组织设计】大连金广建设集团-1 -1.1 工程合同 （见表 1-1）第 1 章表 1-1编制依据工程合同序号1合同名称工程总包合同编号合同第 0201 号签订日期2000 年 6 月 10 日1.2 工程施工图纸 （见表 1-2）表 1-2工程施工图纸图纸编号建施 1-50结施 1-47电施 1-88弱电 1-42空施 1-47水施 1-39出图日期1999 年 11 月1999 年 11 月2000 年 3 月2000 年 3 月2000 年 3 月2000 年 3 月序号1234567图纸名称建筑图结构图电气图弱电图通风图水暖图其他图集1.3 工程应用的主要规程、规范表 1-3（见表 1-3）工程应用的主要规程、规范序号1234567类别国家国家国家国家国家国家国家规范、规程名称工程测量规范土方与爆破工程施工及验收规范锚杆喷射混凝土支护技术规范地下防水技术规范地下防水施工及验收规范混凝土结构工程施工及验收规范建筑地基基础工程施工及验收规范编号GB50026-93GBJ201-83GBJ86-85GBJ108-87GBJ208-83GB50204-92GBJ202-83【同泰住院部工程施工组织设计】大连金广建设集团-2 -GB50205-95GBJ209-95GB50203-98GB50207-94GBJ210-83JGJ120-99JGJ6-99JGJ3-91JGJ/T10-95JGJ104-97JGJ18-96JGJ7-91JGJ102-96JGJ73-91DBJ01-26-96GBJ242-82GB50242-82GB50243-97GB50261-96GB204-98GB50257-968910111213141516171819202122232425262728国家国家国家国家国家行业行业行业行业行业行业行业行业行业行业行业行业行业行业行业行业钢结构工程施工及验收规范建筑地面工程及验收规范砌体工程施工及验收规范屋面工程技术规范装饰工程施工及验收规范建筑基坑支护技术规程高层建筑箱形与筏形基础技术规范钢筋混凝土高层建筑结构设计与施工规程混凝土泵送施工技术规程建筑工程冬期施工规程钢筋焊接及验收规范网架结构设计与施工规程玻璃幕墙工程技术规范建筑装饰工程施工及验收规范建筑安装分项工程施工工艺规程采暖卫生与煤气工程施工及验收规范建筑给排水及采暖工程施工及验收规范通风与空调工程施工及验收规范自动喷水灭火系统施工及验收规范制冷设备安装工程施工及验收规范电气装置安装工程施工及验收规范GB50258-961.4 工程应用的主要标准 （见表 1-4）表 1-4工程应用的主要标准序号12345类别国家国家国家国家国家标准名称建筑安装工程质量检验评定统一标准建筑工程质量检验评定标准建筑采暖、卫生与煤气工程质量检验评定标准建筑电气安装工程质量检验评定标准通风与空调工程质量检验评定标准编号GBJ300-88GBJ301-88GBJ302-88GBJ303-88GBJ304-88【同泰住院部工程施工组织设计】大连金广建设集团-3 -6国家建筑电气安装分项工程施工工艺标准7行业建筑施工安全检查标准JGJ95-991.5 工程应用的主要法律、法规表 1-5（见表 1-5）工程应用的主要法律、法规编号1997.11.1-911989.12.262000.1.30-279序号1234567类别国家国家国家地方地方地方企业法律、法规名称建筑法环境保护法中华人民共和国建设工程质量管理条例建设工程提倡使用新型墙体材料目录的通知关于印发大连市建设工程施工实行取样和送检制度的暂行规定的通知关于印发房屋建筑工程和市政基础设施竣工验收规定的通知建筑安全法规及文件汇编【同泰住院部工程施工组织设计】-4 -2.1 工程简介 （见表 2-1）第 2 章表 2-1工程概况工程简介序号项目内容12345678910111213工程名称工程地址建设单位设计单位监理公司质量监督施工总包主要分包合同范围合同性质投资性质合同工期质量目标大连医科大学附属第一医院同泰住院部大连沙河口区联合路 51 号大连医科大学附属第一医院吉林省建筑设计研究院大连泛华工程建设监理有限公司大连市建设工程质量监督站大连市金州区第一建筑工程公司（现大连金广建设集团有限公司）玻璃幕墙、网架结构结构、室内初装修、外幕墙、水电安装总承包合同自筹、拨款2000 年 6 月 15 日2002 年 6 月 30 日必保辽宁省优质样板工程，争创国家鲁班奖2.2 建筑设计概况 （见表 2-2）表 2-2建筑设计概况建筑面积73687 地下室占地面积7764.5 标准层建筑面积地下部分建筑面积 15529.6 地上部分面积58158 附属房建筑面积建筑用途地下层数地上层数综合医院2 层18 层建筑特点地下层高度地上标准层高度三栋建筑联体4.104.8m3.8m非标层高度4.50m设备层高度及面积 2.60m0 标高基底标高檐口高度大连金广建设集团15.45m-11.10080.90m室内外高差最大基坑深度建筑总高0.45m-11.100m77.90m【同泰住院部工程施工组织设计】大连金广建设集团基本轴线距离楼梯结构厚度7500mm100mm附属用房用途建筑防火普疗一级檐口女儿墙+不锈钢栏杆门头干挂石材顶棚吊顶外墙面石材幕、玻璃幕、瓷砖屋面不上人：防水层；上人：内墙面广场砖水泥石灰砂浆乳胶漆楼梯大理石层门窗勒角铝合金门、胶合板门、钢板防护门、防火门、隔声门、保温门、塑钢窗干挂石材墙裙地面踢角大理石、PVC、玻化砖微晶石、PVC、玻化砖、地砖大理石、PVC2.3 结构设计概况 （见表 2-3）表 2-3结构设计概况序号项目基础结构形式内容筏形基础，箱式基础，独立柱板式基础主体结构形式屋盖结构形式土质情况地下水位地基土质层地基类别地基承载力混凝土自防水柔性防水基础（筏基梁板、独基底板、地下室外墙）柱、剪力墙梁、板工程设防烈度现浇钢筋混凝土框架剪力墙结构体系现浇钢筋混凝土平顶屋盖楼板素填土、粉质黏土、碎石、强风化板岩、中风化板岩属永压水，埋藏深度为 2.20 5.10m基础持力层均为强风化板岩场地土类别为 II 类500kPaS10 防水混凝土，掺 FS-H 防水剂，抹钢纤维地下室外墙、底板、水池侧混凝土 C40S10 防水混凝土，防水剂为 FS-H4.45 以下混凝土 C50；4.4519.85 混凝土 C45；19.8535.05 混凝土 C40；35.0561.95 混凝土C35；61.95 以上混凝土 C30地下室顶板-16.05 混凝土 C40；19.8535.05混凝土为 C40；35.05 以上混凝土 C307 度123456结构形式土质、水位建筑物地基地下防水系统混凝土强度等级抗震等级框架抗震等级高疗楼二级，普疗楼三级-5 -【同泰住院部工程施工组织设计】大连金广建设集团-6 -剪力墙抗震等级高疗楼一级，普疗楼二级78钢筋类别钢筋接头形式一级钢二级钢气压焊搭接焊、绑扎外墙厚度内墙厚度6、8、10、1212、14、20、22、25、28柱竖向主筋、梁主筋墙、板、梁300mm 烧结多孔砖120mm、90mmGRC 板600mm600mm、800mm800mm、900mm9结构断面尺寸柱子截面尺寸梁截面尺寸楼板厚度900mm1100mm1400mm、1200mm1200mm300mm600mm、400mm800mm、1300mm2100mm200mm2.4 工程特点与难点1工程重要性：辽宁省和大连市重点工程2建设单位对工期的要求：严格按期竣工3施工工期要求：工程合同总工期为 24 个月，因此，阶段时间内资源投入大，对总承包商的管理、协调、组织能力要求较高。4工程质量标准高：工程质量目标为辽宁省优质样板工程，努力目标为国家“鲁班奖”。5两个冬期及雨期的影响：施工总工期内逢两个冬期，两个雨期，其中主体工程施工在冬期，上部结构施工、外装饰工程在雨期、总图施工在冬期，因此合理的安排和组织是项目管理中的重中之重。6同泰住院部工程大厅采用网架结构，面积为 986，采用正角锥形，网架矢高为 1.50m，平面位置参差不齐，使结构安装和质量保证存在一定难度。7地下水位高：本工程地下水位高达-2.2m，给防水混凝土的施工带来很大难度。8基础结构复杂，属大体积混凝土施工：该工程基础采用三种形式，独立柱板式基础，筏式基础和箱形基础，采用后浇带把三种基础形式分开。底板厚度为 0.701.6m，属于大体积混凝土施工，其防水、抗渗要求高，施工难度大。9预应力梁施工：该工程在一、二、三层和技术夹层结构设计上采用无粘结预应大连金广建设集团-7 -【同泰住院部工程施工组织设计】力施工工艺。预应力工程是技术性很强的一项工作，从预应力筋材料选择，锚具静载锚固性能试验，预应力筯下料，挤压锚制作，预应力筋铺设和矢高，张拉设备标定，预应力筋张拉及封锚，都要求比较高，达到要求难度也大，是本工程管理重点。10外墙装饰复杂：根据建筑设计要求，外墙装饰由圆弧形玻璃幕墙、铝幕和石材圆弧幕墙组成，跨越战线很长，不同材料的分界线比较多，需加强前期工作准备。11本工程建筑造型较为复杂：竖向主楼与裙楼高差变化大，在工期紧张的情况下，各专业工种立体交叉作业多。12新技术的应用（1）深基坑支护技术本工程地下二层，基础深达 12m，地下水位高达-2.2m，采用土钉墙和预应力锚杆支护技术，严格保证施工时基础边坡的稳定。（2）采用高强高性能预拌混凝土技术本工程的混凝土施工全部采用预拌混凝土，底板混凝土加入北京产 FS-H 高效防水剂，主体结构中部分柱采用 C50 高强度高性能商品混凝土。（3）采用高效钢筋和预应力混凝土技术本工程广泛采用冷轧带肋钢筋，用于板类构件中的受力主筋和构造钢筋。设备层部分梁采用无粘结预应力技术。（4）粗直径钢筋连接技术本工程柱子主筋钢筋连接全部采用气压焊技术。（5）新型模板和脚手架应用技术本工程大量采用新型大钢模板、竹胶模板和碗扣式脚手架。（6）建筑节能和新型墙体应用技术本项目采用页岩烧结多孔砖和小型加气混凝土砌块进行砌筑工程，使用阻燃聚氯乙烯塑料泡沫钢丝网板做轻质隔断，外窗采用“63”系列铝合金隔热窗。（7）新型建筑防水和塑料管应用技术本工程基础底板混凝土加入 FS-H 高效防水剂，底板上做钢纤维防水，外墙抹灰掺入 TS95 防水剂，卫生间和屋面采用 PPF 卷材防水。给排水、中水系统采用新材料 PP-R管和 UPVC 管。（8）采用球形网架技术大连金广建设集团-8 -【同泰住院部工程施工组织设计】门诊大厅穹形屋顶采用球形网架结构，网架上安装采光板。（9）全面应用计算机技术进行工程管理项目部应用“神机妙算”预算软件编制预算，采用 CAD 技术进行计算机排版、放样、出图，运用“梦龙”软件进行工程进度计划和网络图的控制，全面利用国际互联网查找相关材料信息。13采用多种新材料、新产品如采用纳米涂料、防辐射门、微晶石、玻化砖等。14外围交通的影响同泰路面窄且交通流量大、堵塞严重，这将给材料、混凝土、设备的运输带来影响。解决外围交通不利的影响是工程施工的重要工作。15机电工程安装量大机电工程涉及的专业多且复杂，加之工期紧交叉作业多，因此如何组织与协调是项目管理的重点。16设备安装难度大本医院手术室安装洁净空调系统，对主体施工质量和安装工程施工质量要求相当高。17部分房间防辐射要求高在直线加速器等强射线产生区，为严格控制放射线外溢，设计采用厚达 2.5m 的钢筋混凝土剪力墙和梁，施工中混凝土浇筑连续作业，要求采取有效措施，降低水化热，减少内外温差，保证混凝土密度均匀，确保墙、梁不能够出现裂纹、断层现象。【同泰住院部工程施工组织设计】第 3 章施工部署3.1 施工组织3.1.1 项目施工组织系统项目经理部由公司总部授权管理，按照企业项目管理模式和 GB/T19002ISO9002标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制。项目经理部按照公司颁布的项目管理手册、质量保证手册、CI 工作手册、项目技术管理手册、项目质量管理手册、项目安全管理手册、项目成本管理手册执行。根据施工组织机构管理体系图，项目经理部建立岗位责任制，明确分工职责，落实施工责任，各岗位各行其职。3.2 施工部署原则本工程工程量大、结构质量、装修标准高，总工期却只有 738d，工期非常紧张。为了保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，应该考虑到各方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局。3.2.1 在时间上的部署原则根据总施工进度的安排，基础结构施工在 9 月 10 日出地面。回填土及时完成，保证边坡的稳定。主体结构在 2001 年 4 月完成；外立面的玻璃幕墙、铝幕墙、石材幕墙在抺灰施工完成后迅速组织施工。3.2.2 在空间上的部署原则为了贯彻空间占满时间连续，均衡协调有节奏，力所能及留有余地的原则，保证工程按照总计划完成，需要采用主体和二次维护结构、主体和安装、主体和装修、安装和装修的立体交叉施工。为了使上部结构正在施工而下部的二次维护结构、安装、装修插入施工，需要将结构分四次验收。结构验收的详细时间（见表 3-1）表 3-1结构验收详细时间序号1大连金广建设集团结构验收部位地下结构验收时间2000 年 9 月 10 日-9 -资料齐备时间2000 年 9 月 8 日【同泰住院部工程施工组织设计】大连金广建设集团-10 -234地上首层三层地上四层九层地上十层十八层2000 年 10 月 5 日2000 年 11 月 1 日2000 年 12 月 10 日2000 年 10 月 3 日2000 年 10 月 28 日2000 年 12 月 8 日3.2.3 总施工顺序上的部署原则按照先地下，后地上，先结构，后围护；先主体，后装修；先土建，后专业的总施工顺序原则进行部署。3.2.4 在资源上的部署原则根据施工工程量和现场实际条件投入机械设备。根据施工总平面图设计安装塔吊，经试运转、验收合格后使用。3.2.5 根据基础、结构、装修三个阶段施工不同的特点安排总体施工部署1基础施工阶段本工程是框架剪力墙结构，主体的剪力墙比较多，因此，基础结构工程的混凝土在整个工程中占的比例较大，为了保证基础结构墙体的清水混凝土效果，地下结构墙体模板采用大型钢模板和竹胶模板体系。保证主体结构开始插入施工时间，也就是保证了主体结构按期封顶的时间。因此，在施工部署上，根据后浇带留置位置，划分三个施工段。回填土工程控制质量及时回填，以保证边坡的安全。建筑物北侧的地下一层车库出口范围的回填土回填到地下一层楼板标高，待汽车出口施工完毕后，将该处的回填土完成。2主体施工阶段主体施工阶段结构形式复杂，总体时间控制在 8 个月左右。平均约 13d 就要完成一层。一至三层是非标准层，在上部结构施工范围内是单层面积最大，并且结构外圈的梁要求结构做出装饰凹槽造型，施工难度大。因此施工时间相对上部结构其他层用时长一些。在施工安排上予以充分考虑。为了保证总体进度计划按时完成，室内初装修和外墙装饰提前进入施工。外墙装饰提前进入部分主要是装饰的安装龙骨。3 装修施工阶段大连金广建设集团-11 -【同泰住院部工程施工组织设计】我方与建设单位签订的装修承包范围为室内初装修工程，但是我方与建设单位签订的工期是使建设单位在 2002 年 6 月 20 日达到竣工。因此，公司要对建设单位的总工期负责。由于机电、设备施工和室内精装修密切相关，因此，为了保证总体工程按期完成，要求建设单位大力协助配合，建设单位所确定的内容要符合我部提出的进度控制计划，并要求建设单位控制其指定分包、分供方按照总控制计划完成。3.3 工程施工总进度控制计划根据合同要求，本工程的竣工工期确定为 2002 年 6 月 20 日。因此，为了保证各分部、分项工程均有相对充裕的时间保证工程施工和施工质量，编制工程施工进度总控计划时，要确立各阶段的目标时间，阶段目标时间不能更改。施工设备、资金、劳动力在满足阶段目标的前提下进行配备。3.3.1 施工阶段目标控制计划（见表 3-2）表 3-2施工阶段目标控制计划序号阶段目标起止日期所用天数 净占工期（d）比例（%）结构验收时间12土方、护坡施工底板施工2000.6.202000.8.202000.8.202000.8.2461151032000.9.102000.10.32000.11.152000.10.102002.6.203456789101112131415地下二层结构施工13 层结构施工411 层结构施工1218 层结构施工屋面施工外墙装饰室内初装修安装工程室内精装修弱电、消防系统设备调试竣工验收工作清理、交钥匙2000.8.242000.9.42000.9.42000.10.12000.10.12000.11.122000.11.122000.12.82001.4.282001.5.102001.5.102001.11.202001.5.102001.11.202001.11.202002.3.202002.11.202002.5.102002.3.202002.5.312002.5.102002.6.102002.6.102002.6.202002.6.202002.6.3035358074121941941221437230101066131222727171910522大连金广建设集团-12 -【同泰住院部工程施工组织设计】3.4 施工组织协调工程施工过程是通过建设单位、设计、监理、总包、分包、供应商等多家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全、降低成本的关键之一。因此，为了保证这些目标的实现，制定以下制度，确保将各方的工作组织协调好。3.4.1 制定图纸会审、图纸交底制度在正式施工之前，项目经理部工程部、技术部和机电安装部的人员核对图纸，参加由建设单位组织的图纸会审、图纸交底会，会中确定的内容形成第一份施工文件。确保工程顺利开始。由总包方及时组织二次设计方对施工方的设计和图纸交底。3.4.2 建立周例会制度在每周的固定时间召开由监理主持，建设单位、设计、总包、各分包方参与的周例会，会中商讨一周的工程施工和配合情况，解决问题。由于设计参加，可以将一周内的问题在召开周例会时，统一办理洽商。若遇到急需解决的事情，可以立即找建设单位、设计、监理商讨解决。3.4.3 制定专题讨论会议制度遇到较大问题时，建设单位、设计、监理、总包、有关分包方共同商议解决。3.4.4 制定考察制度我公司是 ISO9002 体系认证企业，根据 ISO9002 体系管理要求，项目的分包、分供方要三家以上参与竞争，因此，制定考察制度，组织建设单位、监理共同对主要分包、分供方进行考察，经过综合评比，最终选定合格、满意的分包、分供方。3.5 主要劳动力计划3.5.1 劳动力计划表（见表 3-3）表 3-3劳动力计划表工种6 月 8 月10月12月2 月 4 月 6 月 8 月10月12月2 月 4 月 6 月防水工20钢筋工木工混凝土工架子工602015015060201501506020150150602015015060204050303040503030405030304050303040503030405030304050303040503030瓦工20020020020030303030【同泰住院部工程施工组织设计】大连金广建设集团-13 -焊工起重工103103103103103103103103103103103103103抺灰工200200200200水暖工10101010101010101010电工10101010101515151515151515通风设备101010力工月汇总30153130533130533130533130533160548160548160548160548230648220648220648220648注：以上未包含精装修和玻璃幕墙专业施工人员。3.5.2 劳动力动态管理图700650600550450400350300250200150100500681012246810122462000 年2002 年2001 年图 3-1劳动力动态管理图3.6 主要项目工程量（略）一次浇筑量1000m，每 200m【同泰住院部工程施工组织设计】大连金广建设集团-14 -第 4 章施工准备4.1 技术准备4.1.1 施工组织设计和专项施工方案编制计划（见表 4-1）表 4-1 施工组织设计和专项施工方案编制计划序号12345678910计划名称土方及护坡施工方案地下室防水施工方案底板大体积混凝土施工方案脚手架施工方案室内初装修施工方案石材幕墙施工方案安装工程施工方案预应力工程施工方案网架工程施工方案玻璃幕墙施工方案责任部门项目技术部项目技术部项目技术部项目技术部项目技术部项目技术部项目技术部项目技术部分包单位分包单位截止日期2000 年 6 月2000 年 6 月2000 年 8 月2000 年 9 月2001 年 5 月2001 年 5 月2001 年 6 月2000 年 11 月2001 年 8 月2001 年 5 月审批单位总公司总公司总公司总公司总公司总公司总公司总公司项目部、总公司项目部、总公司4.1.2 试验工作计划（表 4-2）表 4-2试验工作计划备注序号1试验内容钢筋原材取样批量60t60t试验数量1 组2 组见证部位和数量（实际计算）平均每批按 60t 计2钢筋接头气压焊300 个接头3 根拉件数量：每次 3 根拉件一次浇筑量1000m3，每 100m3同一配3混凝土试块为一个取样单位（3 块）3 3为一个取样单位（3 块）合比同一配合比平均每 100m3取一组计算45混凝土抗渗试块砌筑砂浆500m3500 m3一个楼层3 块3 块3 块同一配合比同一配合比平均每500 m3取一组计算数量：每次 3 块【同泰住院部工程施工组织设计】大连金广建设集团-15 -100 卷以内2 组100499卷3 组6防水卷材4 组平均每次按 100 卷进场计算1000 卷以内4.1.3 样板、样板间计划（见表 4-3）表 4-3样板、样板间计划序号样板部位样板项目底板样板施工时间2000 年 8 月钢筋工程模板工程防水工程12345墙、柱梁、板墙、柱梁、板底板外墙卫生间屋面回填土工程装修样板间2000 年 8 月2000 年 8 月2000 年 8 月2000 年 8 月2000 年 8 月2000 年 9 月2001 年 5 月2001 年 5 月2000 年 9 月2001 年 5 月4.1.4 新技术应用（见表 4-4）表 4-4新技术应用序号1推广应用内容深基坑支护技术使用部位基坑四壁应用时间2000 年 6 月预拌混凝土超细活性掺和料2高强度性能混凝土高性能混凝土主体结构2000 年 8 月345粗直径钢筋连接技术新型模板和脚手架应用技术新型模板和脚手架应用技术建筑节能和新型墙体应用技术气压焊竹模板碗扣式脚手架GRC板底板、梁柱主筋全部墙体板、梁支撑内墙2000 年 8 月2000 年 8 月2000 年 9 月2000 年 12 月【同泰住院部工程施工组织设计】大连金广建设集团-16 -6预应力工程无粘结预应力13 层、夹层2000 年 9 月FS-H、TS95有机 地下结构、水池硅防水剂、PPF卷材、钢纤维 卫生间、浴室78新型防水材料企业的计算机应用和管理技术2000 年 8 月2001 年 6 月2000 年 6 月4.1.5 坐标点的引入项目经理部进场时，勘察设计院已经将建筑的轴线桩引入施工现场，并且将城市水准点引入现场，标注在原建筑后面办公楼两个入口的台阶边上，代号为 M1 、M2，以此水准点控制工程的标高。M1 的绝对标高为 12.09m，M2 的绝对标高为 12.19m。在土方开挖前，项目经理部委托勘察测量公司将轴线桩引到现场四周固定的房屋墙面上，作为施工轴线的投测点。4.2 生产准备4.2.1 现场临电设计（详见临电施工方案，略）4.2.2 临水设计（详见临水施工方案，略）4.2.3 现场平面布置1现场施工条件（1）建设单位在现场的西北角有一台 500kVA 的变压器，负责现场施工的用电。现场施工用电总柜从变压器引入。500kVA 可以满足现场施工用电的要求。（2）建设单位提供在工程所在地的东侧的一口水池，作为现场临水，水池的水管为100，可以满足施工用水要求。（3）建设单位提供六条电话线路供施工总包、现场监理和主要分承包方使用。（4）施工总包进场前，现场内的障碍物已经被清除，具备了施工条件。（5）建筑红线内面积约 28008，基坑面积约 7764，除掉现场临设占用的面积后，剩余面积已经很少，尤其是回填土完成之前，现场只能设置一些简单的加工设备。（6）现场东侧有一个市政下水口，现场内的雨水和需要排掉的施工用水将从这个下水口排入市政管线。为了保证排入市政管线的水符合要求，现场内地面全部硬化处理，施工用水主结构的积水坑中经沉淀后抽出，保证排入市政管线的水不带泥沙。2施工现场平面布置（见施工平面布置图，略）大连金广建设集团-17 -【同泰住院部工程施工组织设计】第 5 章 主要施工方法及技术措施5.1 施工流水段划分5.1.1 底板大体积混凝土浇筑施工流水段划分本工程基础设计为筏式基础、箱式基础、独立柱板式基础，其中污水处理站混凝土板厚为 1200mm，高疗楼混凝土板厚 1000mm，普疗楼混凝土板厚为 700mm，门诊楼混凝土板厚为 400mm。底板面积约 7664，设计将底板划分三部分，其中一部分长度 60m，属于大体积混凝土，为保证底板混凝土施工质量，底板混凝土浇筑划分为三个施工段，相应底板钢筋也按照三个施工段流水施工。5.1.2 地下室墙体混凝土流水段施工划分按照施工规范要求，墙体混凝土一次浇筑不得大于 30m，因此，墙体流水段按照 30m为原则划分成 6 个墙体流水施工段。5.1.3 地下室独立柱施工流水段划分地下室独立柱的施工流水段按照两个流水段进行划分，混凝土浇筑时和附近的墙体混凝土一起浇筑。5.1.4 地下室楼板施工流水段划分地下室楼板施工流水段划分同底板5.1.5 地上结构流水段划分考虑到上部结构的造型特点（从 3 层开始局部逐层内收），首层9 层划分为 3 流水段。918 层缩减为 2 个流水施工段。5.2 大型机械选择5.2.1 大型机械选择：1大型挖掘机的选择优化挖掘机需要配合喷锚护壁施工，考虑喷锚护壁施工的特点，挖掘机的工作效率要比纯挖土时降低 90000m3的土方量计划 65d 完成，平均每天挖 1400m3，因此，挖掘机选择日挖土量满足 1400 m3的挖掘机即可。由于工程所在地处于交通易堵塞地区，因此，土方主要在夜间运走，考虑每夜运输二次，需要 70 辆太拖拉、斯太尔自缷车。2.塔吊选择由于施工条件，护坡施工限制了现场的塔吊布置，土方施工时现场只能在坑内设置大连金广建设集团-18 -【同泰住院部工程施工组织设计】一台塔吊。建筑物高 79.0m，加上地下 11m 的深度，塔吊的高度应超过自由高度，需要附墙。塔吊位置布置东侧 1m 处，距建筑物最远距离为 49m，选择 50m 臂可以满足要求。根据以往的施工经验、建筑面积 73687、工期只有 2 年的工程，3 台塔吊的负荷比较大，因此，增加混凝土拖式输送泵的数量，使塔吊不参与地下结构施工的混凝土浇筑工作，来降低塔吊的负荷。塔吊臂端起重量要达到 1.6t，最大起重量达到 12t，方能满足施工要求。综上所述，塔吊选择 2 台 QTZ80 和 1 台 QTZ63 型塔吊。3.混凝土拖式输送泵的选择本工程场地狭小，场内安置拖式输送泵会影响施工，经征求建设单位方同意，拖式输送泵只能布置在现场大门的外面（不占正式道路），既方便了混凝土罐车的运输，又节省现场内的场地。本工程预拌混凝土输送主要采用拖式混凝土输送泵，混凝土量大的时候，如果需要，可以调混凝土泵车协助浇筑。考虑混凝土浇筑量，地下结构施工选择 4 台拖式混凝土输送泵，地上结构选择 2 台拖式混凝土输送泵。5.2.2 大型机械选择（表 5-1）表 5-1 大型机械选择规格T140QTZ80QTZ63序号12345678大型机械名称大型挖掘机装载机推土机自缷斗车塔吊塔吊混凝土拖式输送泵井子架、卷扬机数量322703343进场时间2000.6.202000.6.202000.6.202000.6.202000.8.102000.7.102000.8.202001.5.10退场时间2000.8.202000.8.202000.8.202000.8.202002.6.202002.6.202000.12.282002.6.105.3 主要分部、分项工程施工方法及技术措施5.3.1 测量放线方案大连金广建设集团-19 -【同泰住院部工程施工组织设计】1定位测量（1）基础放线根据场地上建筑主轴线控制点，先将房屋外墙轴线的交点用木桩测定于地面上，并在桩顶钉上小钉作为标志。房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。然后检查房屋轴线的距离，误差不得超过轴线长度的 1/2000，且不超过 5mm。（2）龙门板的设置1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约 11.5m 处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。2）根据建筑场地水准点，在每个龙门桩上测设0.000 标高线，若现场条件不许可时，也可测设比0.000 高或低一定数值的线，但同一个建筑物最好只选用一个标高。3）沿龙门桩上测设的高程线钉设龙门板，龙门板顶面的标高要在同一个水平面上，标高测定容差为5mm。4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，投点容差为5mm。5）用钢尺沿龙门板顶面检查轴线钉的间距，相对误差不应超过 1/2000。经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，根据龙门板上的标志点进行测量定位。2基础施工测量（1）基槽抄平为了控制基槽的开挖深度，在基坑清槽前，应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点，以便根据标高拉线控制坑基底标高。清槽完后，经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.（2）基础定位基础垫层混凝土浇筑好后，根据龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出基础边线大连金广建设集团-20 -【同泰住院部工程施工组织设计】（3）底板轴线的测量底板垫层混凝土浇筑好后，根据施工图，在垫层上投测中心线，根据中线点弹出墨线，绘出底板的外皮尺寸线，然后支模，绑扎钢筋。要用水准仪在钢筋上引测同一标高的标点，拉上通线，在浇筑底板混凝土时，控制底板混凝土的标高。（4）基础模板的测量在底板混凝土浇筑好以后，根据施工图和定位桩，在底板上放出剪力墙和基础、柱子的中心线，并弹墨线标明，用为支模的依据。3 混凝土框架的测量（1）柱、墙的垂直度的测量柱、墙的模板支好后，根据其中心线向外 1m 做出平行线，将经纬仪安装在平行线一端，照准另一端，在墙、柱模板上部顶出木尺，用经纬仪望远镜仰视木尺，如十字丝正好对准 1m，则模板正好垂直，否则调整模板直至十字丝对准 1m 处为止。由于现场通视麻烦，所以先校正一排柱子的首末两根柱子的垂直度，中间的柱子通过柱行或柱列间距的设计距离丈量其长度，并配以线坠加以校正。（2）楼板模板抄平柱、墙模板校正好以后，从柱子下面已测好的标高点，用钢尺将标高引到柱子上端模板上，然后在楼板模板上架设水准仪，以引上的标高为准，施测楼板模板标高，检查模板的标高和水平情况，并加以校正。混凝土浇筑完后，根据图纸在混凝土楼板上弹出上层柱、墙的外边尺寸线，利用钢尺由下层楼板向上层传递标高，然后校正上层模板的标高，如此类推。5.3.2 土方工程1 基底清槽方案（1）为了保证有效的控制基底标高，采用人工清槽，将大开挖后基底标高以上预留的 200300mm 厚的基土清理干净。基底清槽前，在基底放上建筑物的控制轴线，保证基底清槽的有效尺寸。在基坑的四壁或坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点。清槽时，采用人工进行施工，如果遇到岩层时，采用风镐施工，但要保证不能超挖和扰动基础持力土层，根据预埋桩的标高拉线控制基底标高。（2）施工时，基槽内要清理干净，持力层内无浮土和软土。清槽时如果遇到下雨大连金广建设集团-21 -【同泰住院部工程施工组织设计】和地下水，要在基底挖设排水沟及时降水，将基槽内的积水排除，以防积水浸泡地基。清除的基坑渣土采用手推车运土，或采用塑料袋装土集中堆放，以备回填土之用。（3）基槽清理完毕后，天然地基的承载力必须达到设计值，持力层满足设计要求。并经建设单位、设计单位、地勘单位、监理单位和质量监督单位联合检查验收签字后方可浇筑进行下道工序施工。2 回填土施工方案（1）当基础的现浇混凝土浇筑完毕达到一定强度，不致因回填土而受损坏时，方可进行回填土。结合本工程的特点，采用人工配合推土机进行回填。（2）基坑回填土前，沟槽内的积水和有机杂物等要清除干净。（3）基坑回填时应在相对两侧或四周同时进行。回填土料、每层铺填厚度和压实等要符合要求。（4）推土机填土时自下而上分层铺填。大坡度推填土时，也应分层推平，不得居高临下，不分层次，一次推填。在宽敞的地带采用推土机推填，推土机前进时推填，后退时将土刮平，用推土机来回行驶进行碾压，履带应重迭一半，采用纵向铺填顺序。（5）场地狭小的独立基础处回填土时，由于推土机无法进入作业，采用人工进行回填土。1）人工回填时采用手推车送土，人工用铁锹等工具进行填土。2）回填时由场地最低部分开始，由一端向另一端自下而上分层铺填，深浅坑相连时，先分层填深坑，相平后与浅坑全面分层填夯。（6）回填土应从最低处开始，由下向上整个宽度分层铺填碾压或夯实.（7）为保证填土压实的均匀性及密实度，提高碾压效率，在碾压机碾压之前，先用推土机推平，使表面平整。碾压机械压实填方时，要控制好速度和压实遍数。碾压机与基础要保持一定的距离，防止将基础压坏。（8）每层填土控制在 300mm 厚左右，回填完一层后，采用柴油打夯机及时夯实。为了保证回填土的回填质量，保证日后不产生下沉，在施工回填土时，要严格按规范施工。夯压时，一夯压半夯，夯
