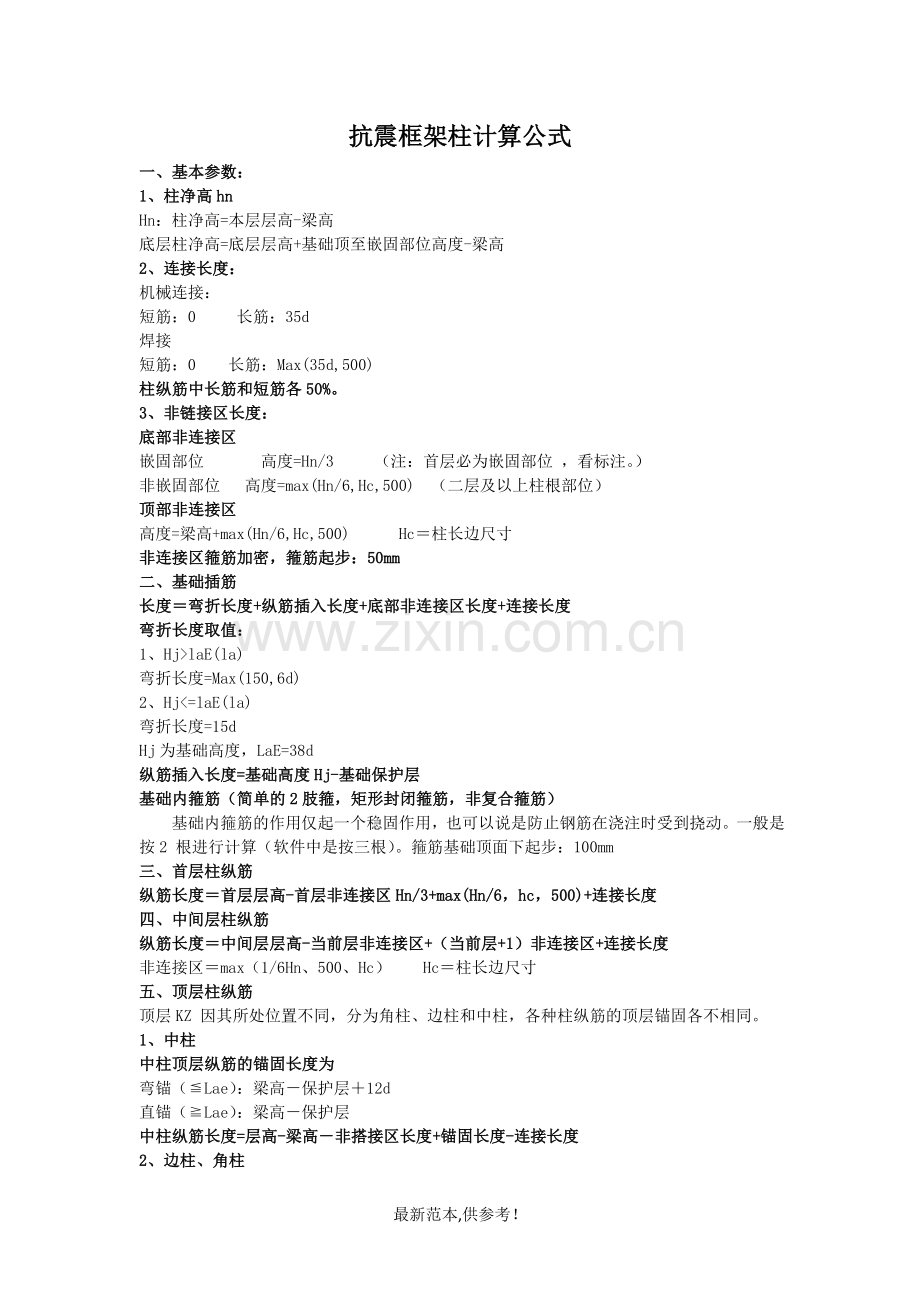

抗震框架柱计算公式
一、基本参数：
1、柱净高hn
Hn：柱净高=本层层高-梁高
底层柱净高=底层层高+基础顶至嵌固部位高度-梁高
2、连接长度：
机械连接：
短筋：0 长筋：35d
焊接
短筋：0 长筋：Max(35d,500)
柱纵筋中长筋和短筋各50%。
3、非链接区长度：
底部非连接区
嵌固部位 高度=Hn/3 （注：首层必为嵌固部位 ，看标注。）
非嵌固部位 高度=max(Hn/6,Hc,500) （二层及以上柱根部位）
顶部非连接区
高度=梁高+max(Hn/6,Hc,500) Hc＝柱长边尺寸
非连接区箍筋加密，箍筋起步：50mm
二、基础插筋
长度＝弯折长度+纵筋插入长度+底部非连接区长度+连接长度
弯折长度取值：
1、Hj>laE(la)
弯折长度=Max(150,6d)
2、Hj<=laE(la)
弯折长度=15d
Hj为基础高度，LaE=38d
纵筋插入长度=基础高度Hj-基础保护层
基础内箍筋（简单的2肢箍，矩形封闭箍筋，非复合箍筋）
基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2 根进行计算（软件中是按三根）。箍筋基础顶面下起步：100mm
三、首层柱纵筋
纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc，500)+连接长度
四、中间层柱纵筋
纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+连接长度
非连接区＝max（1/6Hn、500、Hc） Hc＝柱长边尺寸
五、顶层柱纵筋
顶层KZ 因其所处位置不同，分为角柱、边柱和中柱，各种柱纵筋的顶层锚固各不相同。
1、中柱
中柱顶层纵筋的锚固长度为
弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
中柱纵筋长度=层高-梁高－非搭接区长度+锚固长度-连接长度
2、边柱、角柱

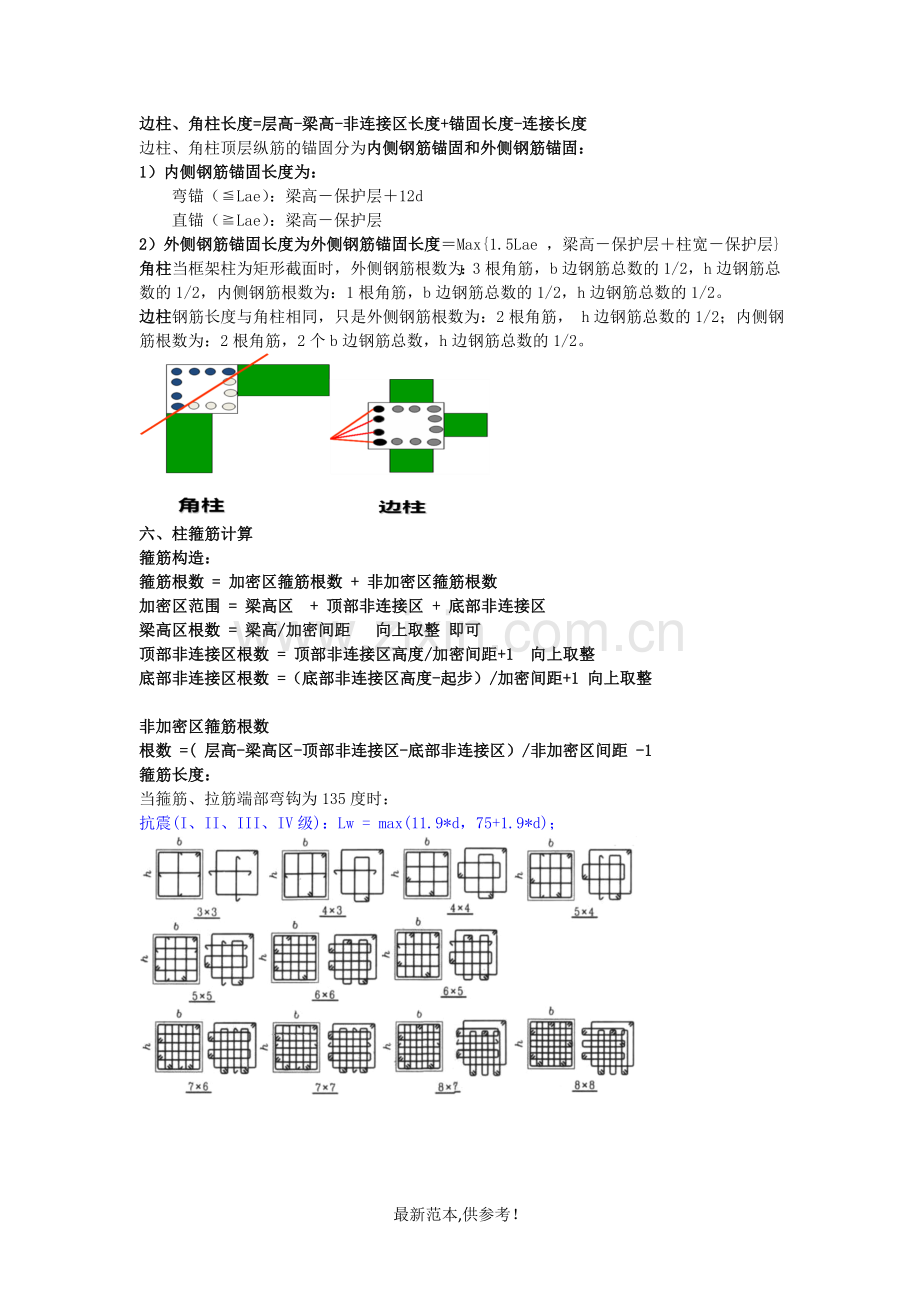

边柱、角柱长度=层高-梁高-非连接区长度+锚固长度-连接长度
边柱、角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：
1）内侧钢筋锚固长度为：
弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
2）外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
角柱当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2，内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2。
边柱钢筋长度与角柱相同，只是外侧钢筋根数为：2根角筋， h边钢筋总数的1/2；内侧钢筋根数为：2根角筋，2个b边钢筋总数，h边钢筋总数的1/2。

六、柱箍筋计算
箍筋构造：
箍筋根数 = 加密区箍筋根数 + 非加密区箍筋根数
加密区范围 = 梁高区 + 顶部非连接区 + 底部非连接区
梁高区根数 = 梁高/加密间距 向上取整 即可
顶部非连接区根数 = 顶部非连接区高度/加密间距+1 向上取整
底部非连接区根数 =（底部非连接区高度-起步）/加密间距+1 向上取整

非加密区箍筋根数
根数 =( 层高-梁高区-顶部非连接区-底部非连接区）/非加密区间距 -1
箍筋长度：
当箍筋、拉筋端部弯钩为135度时：
抗震(I、II、III、IV级)：Lw = max(11.9*d，75+1.9*d)；
