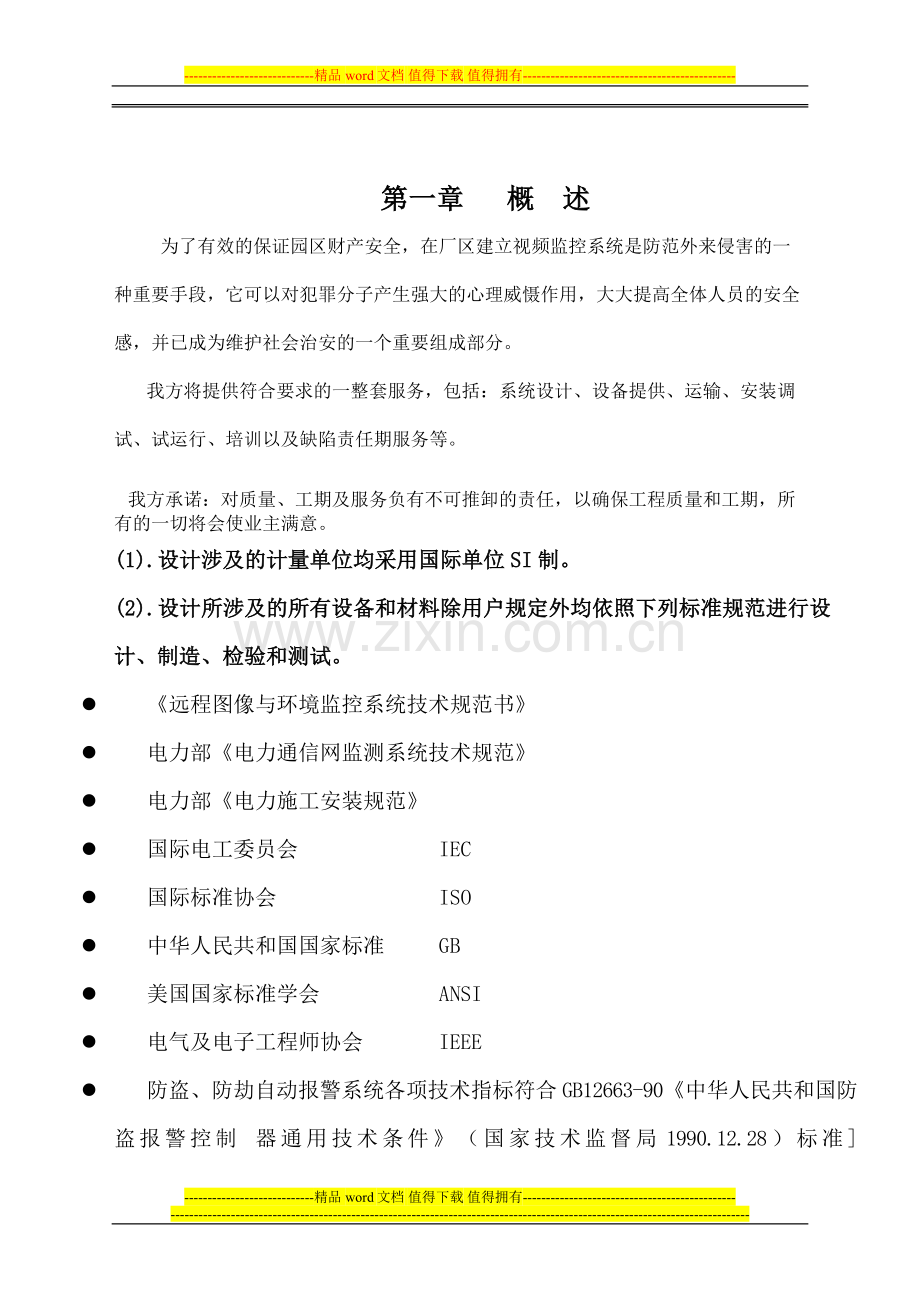

-精品word文档 值得下载 值得拥有-DEL德尔集团监控系统设计方案2011年7月第一章 概 述为了有效的保证园区财产安全，在厂区建立视频监控系统是防范外来侵害的一种重要手段，它可以对犯罪分子产生强大的心理威慑作用，大大提高全体人员的安全感，并已成为维护社会治安的一个重要组成部分。我方将提供符合要求的一整套服务，包括：系统设计、设备提供、运输、安装调试、试运行、培训以及缺陷责任期服务等。 我方承诺：对质量、工期及服务负有不可推卸的责任，以确保工程质量和工期，所有的一切将会使业主满意。(1).设计涉及的计量单位均采用国际单位SI制。(2).设计所涉及的所有设备和材料除用户规定外均依照下列标准规范进行设计、制造、检验和测试。 l 远程图像与环境监控系统技术规范书l 电力部电力通信网监测系统技术规范l 电力部电力施工安装规范l 国际电工委员会 IECl 国际标准协会 ISOl 中华人民共和国国家标准 GBl 美国国家标准学会 ANSIl 电气及电子工程师协会 IEEEl 防盗、防劫自动报警系统各项技术指标符合GB12663-90中华人民共和国防盗报警控制 器通用技术条件（国家技术监督局1990.12.28）标准 GB104089.1-10488.5.89中华人民共和国入侵探测器通用技术条件（国家技术监督局1990.12.28）标准。l 闭路监控系统各项技术指标符合GB50198-94中华人民共和国民用闭路监视电视系统工程技术规范。参 照：l 邮电部科技司YDN023-1996通信电源和空调集中监控系统技术要求l 邮电部电信总局电网综（1997）472号通信电源、机房空调集中监控管理系统。二、系统的设计原则及思想为使其能够适应未来时代的发展，更好的迎接未来的挑战，我们为其设计了这套完善的电视监控系统。电视监控系统是一个技术要求复杂、设备要求严谨、保安要求严格的一项工程。鉴于工程的重要性，我们力求系统设计达到先进型、可靠性、实用性和扩展性。在系统的设计和实施的过程中，必须始终贯彻以下几项基本设计原则进行考虑：可靠性原则 系统的可靠性是重要指标，直接影响系统的各项功能的发挥和系统寿命。因此从系统整体设计到设备选取，都应遵循 纯硬件解决 这一原则。实用性和先进性原则 充分利用当代先进的技术和手段，建成一套先进实用的监控系统，是我们这次设计的根本目的。因此，从用户角度出发，特别注重系统的实用、方便和直观，强调系统的综合能力和总体性能。开放性及扩展性原则 远程监控系统是不断发展的，日后不仅会有规模不断扩大的需求，还会有系统集成的需求。系统设计必须考虑系统的开放性，所选方案和设备必须具备灵活的扩展性和集成能力。l 严格系统设计方案l 设备选型科学周密l 选择满足系统功能需要的主机l 功能强、操作方便l 风格上力求与整个建筑协调在满足各项功能的前提条件下，尽可能降低费用第二章 系统方案21设计要求本方案设计范围:电视监控系统 电视监控的分控系统相关产品说明相关软件说明工程安装说明设备预算，安装预算，工程造价1)图像质量要求夜晚光线不足，对图像质量和照度要求较高，因此选用工作温度在-10度至50度，寿命长，质量可靠的摄像器材，监控图像与被监控实物色差相一致（白色背景光下），能够清晰地分辨人员面貌和所携带物体。在光线不足时图像背景不得有噪点（雪花点）且主观图像质量达到4级以上（图像清晰稳定，边缘清楚），由于所有图像信号采用同轴电缆传输，考虑到线缆及镜头损失，均采用480线分辨率最低照度不大于0.1LUX的红外彩色摄像机。以上图像质量是采用显示器直接显示时的标准，录像采用目前较为先进的数字硬盘录像机对图像进行录制，由于是数字录像，所以较好的保证了画面录制的连续性和清晰度。2)监控中心要求1、监控中心关系到监控系统的使用，工作状态的设定，及图像的监视、录制。2、监控中心设备可靠性高，操作简便，易于维护，在减少操作人员数量的同时简化工作程序，降低工作量。3)监控台要求a)布局合理，操作方便。b)监控系统操作台采用全钢结构，坚固平稳，可以排除静电干扰，表面采用喷塑工艺制作，操作台面应进行圆角工艺处理，既能保证系统能较好的运行，又美观大方。4）监控点位设置在本园区范围内安装7部内置变焦摄像机的红外球形云台，可旋转360度监控园区内大部分区域。再安装6个红外定焦摄像机，主要监控园区进出主要通道大门及周边部分。2. 2技术可行性分析及说明为了防范于未然，采用目前较为先进的数字硬盘录像系统，可以对罪犯的犯罪过程进行记录，为公安机关的破案提供有效证据。为保证更好的显示和录制效果，均采用质量好，性能稳定的产品，且主要设备均选用国内外知名厂商的产品，并考虑先进、实用、经济、耐用。系统的耗材容易采购。监控室可对监看到的画面进行控制和录像，并进行分组切换，对可疑画面进行存档和视频图像打印。系统要求在-2040摄氏度，相对湿度85%的环境下运行，并能在电源220伏（30%）50HZ下连续运转工作。系统设计合理，使用安全。主控室地面建议安装静电木地板。采用结构化布线方式，极易辨认，整齐，美观。23设计特点高可依赖度及高度可靠性图像的任意切换可动点的方向可在规定的范围内任意活动可视频移动报警录像，当该监控的画面有人活动时，开始录像，这样可以节省硬盘空间设备对于一般性火灾，仍能可靠运行信息数据存储，回放1)功能强大系统在监控中心可以方便地对各个画面进行操作，监视控制全面，反应迅速准确。2)操作简便系统采用先进的嵌入式硬盘录像主机，所有系统集成一体，并使用监视器对监控画面直接显示，不但降低了硬件投资成本，又可在减少工作人员的同时简化工作，同时加强了系统的稳定性。3)系统开放 系统采用开放式的操作系统，可以和任意相似的系统兼容，所选定的器材及设备可以通配，并非专业指定，易于选购、维护。4)设备专业 系统硬件设备在选型时以可靠性为主要参数，主要设备全部采用国内知名安防厂商的产品，保证了系统的高度可靠性。并且以上各公司均有能力在西安地区系统各部件的长期维护配套。核心部分，主控软件较为专业，且功能强大，操作简单。24器材选型选用器材时我们注重品牌、质量和实用相结合。1）嵌入式式硬盘录像机 4路嵌入式硬盘录像机型号：DS 品牌：产地：中国技术指标1、视频参数 视频输入：复合视频输入PAL制（25帧/秒） NTSC制（30帧/秒） （BNC接口，1V P-P ,75） 视频输出：一路复合视频输出（BNC接口，1VP-P,75）PAL制（625线） NTSC制（525线） 一路VGA模拟或DVI数字显示方式输出(频率：60HZ，分辨率：800X600)2、视频压缩：压缩算法H.264， D1(704*576) 3、操作系统：嵌入式实时操作系统（ RTOS）4、硬盘接口：1个SATA 接口，支持 48bit LBA 工作模式5、报警接口 报警输入：报警输入支持常开/常闭两种形式，提供1路报警输入 报警输出：1路报警输出（常开，继电器闭合输出）6、IO接口: RS232/RS485，RS-485接口支持网络透明通道连接，支持PS/2鼠标键盘、串口控制键盘7、操作方式: 多功能红外遥控器， PS/2鼠标键盘、串口控制键盘8、备份接口：3个USB 2.0接口和1个SATA接口支持数据备份功能9、网络接口：10M/100M自适应以太网端口10、视频环通矩阵：支持视频环通。11、供电电源：22030% V，503% HZ 11020% V，603% HZ 可选12、机箱尺寸：315 X 230 X 45100(长X宽 X高，毫米）压缩功能1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。2、视频压缩采用H.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流。3、双流压缩：主码流本地存储，副码流适用于图像在低带宽网络上传输。网络功能1、支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持宽带拨号上网,同时支持断线自动重拨，支持域名解析。2、完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。3、具备Web Server功能，能通过IE浏览器访问主机，支持域名解析、 监看实时图像、点播录像数据以及控制云台。录像功能1、录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。2、视频移动动态检测功能，每路视频可设置多个动态检测区域，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。3、支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克和遮盖。4、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。放像功能1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。2、支持管理主机本地回放通过网络实时纪录压缩码流。3、支持画中画放像，可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。实时监看功能1、支持本地监视器和VGA显示器显示，支持电视墙功能。2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。3、显示模式（ 1路/4路/8路/9路/16路）切换迅速，没有延迟，支持画中画模式；支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间。4、支持回放、预览同时进行。存储备份功能1、在主机前面板和后面板提供多个 USB 2.0/SATA 备份专用接口，远程通过客户端管理器备份录像机中的录像内容。2、强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，具有扇区损坏屏蔽功能。3、支持硬盘休眠，同时工作硬盘个数最多不超过 2 个，硬盘上文件采用预分配技术，保障硬盘数据的安全性和完整性。4、标准 FAT32 文件系统格式，硬盘可在 PC 系统上识别，并可在安装随机光盘内的播放软件后播放。报警检测功能1、本地报警：视频丢失报警、移动侦测报警、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。4、视频移动动态检测功能，4/8/16路机每路视频可达PAL:396(22*18), NTSC:330(22*15)个动态检测区域。安全保障1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输时用密码加密，防止泄露。4、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。彩色红外半球摄像机采用彩色摄像机。该摄像机有如下特点： 产品特点：1、采用最新一代DSP数字信号处理芯片，提供更高质量的画面和更先进的功能。2、信噪比高达48dB，图像抗干扰能力特别强，图像层次更清楚。3、采用SONY CCD，图像清晰度明显提升。4、独有白平衡数字稳定技术，荧光灯下无色滚动。5、零照度，对光线敏感。6、图像失真小，色彩还原好。产品参数：红外距离50m防水、防尘，方便安装镜面内部防起雾处理参数说明品型号UMCCD 类型SONY1/4CCD像素PAL:512HX582VNTSC:512X492V 信号制式PAL/NTSC分辨率 420TVL最低照度0 Lux IR ON 红外开启信噪比48dB视频输出幅度1.0Vp-p/75自动增益控制AUTO 自动白平衡方式Auto 自动跟踪逆光补偿方式AUTO 自动曝光模式EE电子快门1/50 (1/60)-1/100000 S秒伽马校正0.45同步方式内同步红外线作用距离15-20m镜头6mm 标配工作电压DC12v5%工作温度-10-502、监控室设备安装 1)监控室内电缆敷设：- 采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求；- 电缆离开机架和控制台时，应在距起弯点10MM处成捆空绑，根据电缆的数量应隔100-200MM空绑一次；- 采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架上方引入，在引入机架时应成捆绑扎；- 采用电缆走道时，电缆应从机架上方引入，并应在每个梯铁上进行绑扎；- 采用活动地板时，电缆在地下可灵活步放，并应顺直无扭绞；在引入机架和控制台处还应成捆绑扎。 2) 显示器的安装：- 显示器安装在控制台操作柜上，当装在柜内时，应采取通风散热措施；- 显示器的安装位置应使屏幕不受外来光直射。当有不可避免的光时，应加遮光罩遮挡；- 显示器的外部可调部分，应暴露在便于操作的位置。 3、注意事项- 在敷设的电缆两端应留适度余量，并标志明显的永久性标记；- 各种电缆和控制线插头的装设应符合产品厂家的要求；- 引入、引出房屋的电缆，在出入口处应加装防水罩。向上引入、引出的电缆，在出入口处还应做成滴水弯，其弯曲不得小于电缆要求的最小弯曲半径。电缆沿墙上下时应设支持物。电缆应固定绑扎在支持物上，支持物的间隔距离不得大于1M。- 显控室内应做到防水、防火、防静电；二、服务体系1、产品质量及功能保障该工程项目内所建议选用的产品全是我公司代理产品；均获ISO9001认证、CE认证，产品质量符合国际标准；所涉及产品的生产厂商均为安防行业世界级的领导者，功能具先进性、适用性、可靠性和稳定性。 2、售后服务 1、 整个系统实行12个月免费维护和保修;终身维护。2、 用的产品属非人为因素引起的质量问题，1年内免费保修或更换（不可抗力除外）；3、 工程自交付之日起，由我方负责出一名技术工程师对甲方操作人员进行培训，并保证操作人员对系统能熟练操作及简单维护。4、 在工程交付使用起一年内，我方派出技术人员定期对工程进行免费检测和维护，以保证设备正常运行。5、 我方留有专门维修电话，在我方接到维修电话后，2小时内做出反应，5小时内我方技术人员赶到现场并解决问题。6、 在工程交付使用起一年后，我方仍然遵守以上承诺，对系统进行终身维护和检修，但相应收取成本费。7、 系统扩容施工时，只收取相关材料成本费，有关设计费等其他费用不计。3、技术培训 工程施工完毕后，我公司安排一名工程师对工程甲方技术及操作人员（人员数量及名单由甲方确定）针对系统的操作使用、日常维护及简单故障排除，免费进行培训。保证参加培训人员均能对整个系统有全面的了解，并熟练掌握设备的操作和日常维护。 培训内容：（1） 电视监控及停车场管理系统的组成和原理（2） 系统各种器材的安装和使用方法（3） 系统维护和保养（4） 简单故障的排除方法4、施工工期安排双方签定合同后，乙方即根据甲方的具体要求在三天内完善工程施工设计并交由甲方认可。在甲方认可施工设计后，我们就可组织施工人员进入现场进行前期工作，包括线缆地沟清理、线管敷设等工作。在线管等敷设工作完成后，即可进行同轴电缆的敷设、穿线、接头的连接等工作，并对线路进行测试，对线路测试无故障并作出作出详细记录后，方可覆盖地沟。设备到达现场并进行清点后即可进行设备的安装等工作；并对设备和线缆进行有效连接，同时对显控室进行粗布置。设备安装完成后，即可对设备进行粗调试及链路测试，作出详细的测试报告后方可紧固前端设备，同时对显控室设备进行布置。待监控室的布置完成并由甲方认可后，即可对整个系统进行详细调试，随时作好调试记录，调试工作完成后整理好文档资料并清理好现场。以上工作全部完成后，我们即组织相关人员进行系统培训。最后，由甲方组织有关单位和相关人员对系统进行全面验收，并随时作好验收记录，整理好存档资料。德尔大明宫西区店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（好的）台358017404摄像机电源12V/2A防水台3501505视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3830B施工费设备的20%766C总计A+B=C4596德尔大明宫西区店报价单B 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（一般）台348014404摄像机电源12V/2A普通台330905视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3470B施工费设备的20%694C总计A+B=C4164德尔北大明宫店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（好的）台358017404摄像机电源12V/2A防水台3501505视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3830B施工费设备的20%766C总计A+B=C4592德尔北大明宫店报价单B 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（一般）台348014404摄像机电源12V/2A普通台330905视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3470B施工费设备的20%694C总计A+B=C4164德尔居然之家店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（好的）台458023204摄像机电源12V/2A防水台4502005视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计4460B施工费设备的20%892C总计A+B=C5352德尔居然之家店报价单B监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（一般）台448019204摄像机电源12V/2A普通台4301205视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3980B施工费设备的20%796C总计A+B=C4776德尔东方美居店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（好的）台458023204摄像机电源12V/2A防水台4502005视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计4460B施工费设备的20%892C总计A+B=C5352德尔东方美居店报价单B 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计14路嵌入式硬盘录像机硬盘录像机块18608602500G硬盘（DVR专用）台15805803彩色红外数码摄像机摄像机（一般）台448019204摄像机电源12V/2A普通台4301205视频线SYV75-3米10022006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计3980B施工费设备的20%796C总计A+B=C4776德尔红星美凯龙店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计18嵌入式硬盘录像机硬盘录像机块11260126021000G硬盘（DVR专用）台17807803彩色红外数码摄像机摄像机（好的）台558029004摄像机电源12V/2A防水台5502505视频线SYV75-3米15023006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计5790B施工费设备的20%1158C总计A+B=C6948德尔红星美凯龙店报价单B 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计18嵌入式硬盘录像机硬盘录像机块11260126021000G硬盘（DVR专用）台17807803彩色红外数码摄像机摄像机（一般）台548024004摄像机电源12V/2A普通台531505视频线SYV75-3米15023006辅助材料钢绳、PVC、线材、插接件等批1300300A设备合计5190B施工费设备的20%1038C总计A+B=C6228德尔南大明宫店报价单A 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计18嵌入式硬盘录像机硬盘录像机块11260126021000G硬盘（DVR专用）台17807803彩色红外数码摄像机摄像机（好的）台858046404摄像机电源12V/2A防水台850 4005视频线SYV75-3米20024006辅助材料钢绳、PVC、线材、插接件等批1400400A设备合计 7880B施工费设备的20%1576C总计A+B=C9456德尔南大明宫店报价单B 监控系统设备清单及施工报价单位：人民币编号名称型号单位数量单价小计18嵌入式硬盘录像机硬盘录像机块11260126021000G硬盘（DVR专用）台17807803彩色红外数码摄像机摄像机（一般）台848038404摄像机电源12V/2A普通台8302405视频线SYV75-3米20024006辅助材料钢绳、PVC、线材、插接件等批1400400A设备合计6290B施工费设备的20%1348C总计A+B=C7674 A套方案总合计名称价格德尔南大明宫店9456德尔红星美凯龙店6948德尔东方美居店5352德尔居然之家店5352德尔大明宫西区店4596德尔北大明宫店4596总合计36300（元） B套方案总合计 名称价格德尔南大明宫店7674德尔红星美凯龙店6228德尔东方美居店4776德尔居然之家店4776德尔大明宫西区店4164德尔北大明宫店4164总合计31782 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804-精品word文档 值得下载 值得拥有-
