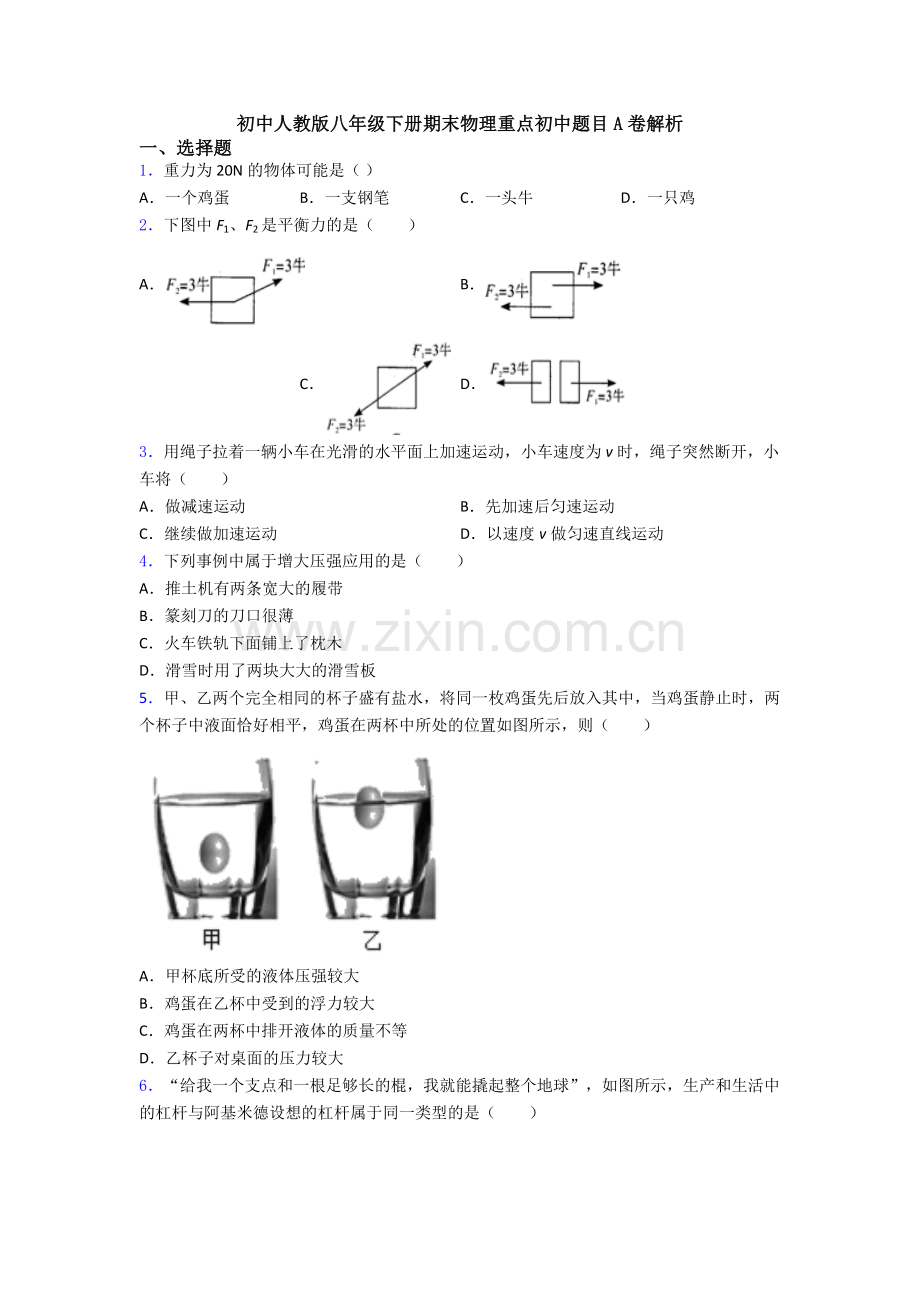

初中人教版八年级下册期末物理重点初中题目A卷解析
一、选择题
1．重力为20N的物体可能是（ ）
A．一个鸡蛋 B．一支钢笔 C．一头牛 D．一只鸡
2．下图中F1、F2是平衡力的是（　　）
A． B． C． D．
3．用绳子拉着一辆小车在光滑的水平面上加速运动，小车速度为v时，绳子突然断开，小车将（　　）
A．做减速运动 B．先加速后匀速运动
C．继续做加速运动 D．以速度v做匀速直线运动
4．下列事例中属于增大压强应用的是（　　）
A．推土机有两条宽大的履带
B．篆刻刀的刀口很薄
C．火车铁轨下面铺上了枕木
D．滑雪时用了两块大大的滑雪板
5．甲、乙两个完全相同的杯子盛有盐水，将同一枚鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋在两杯中所处的位置如图所示，则（　　）

A．甲杯底所受的液体压强较大
B．鸡蛋在乙杯中受到的浮力较大
C．鸡蛋在两杯中排开液体的质量不等
D．乙杯子对桌面的压力较大

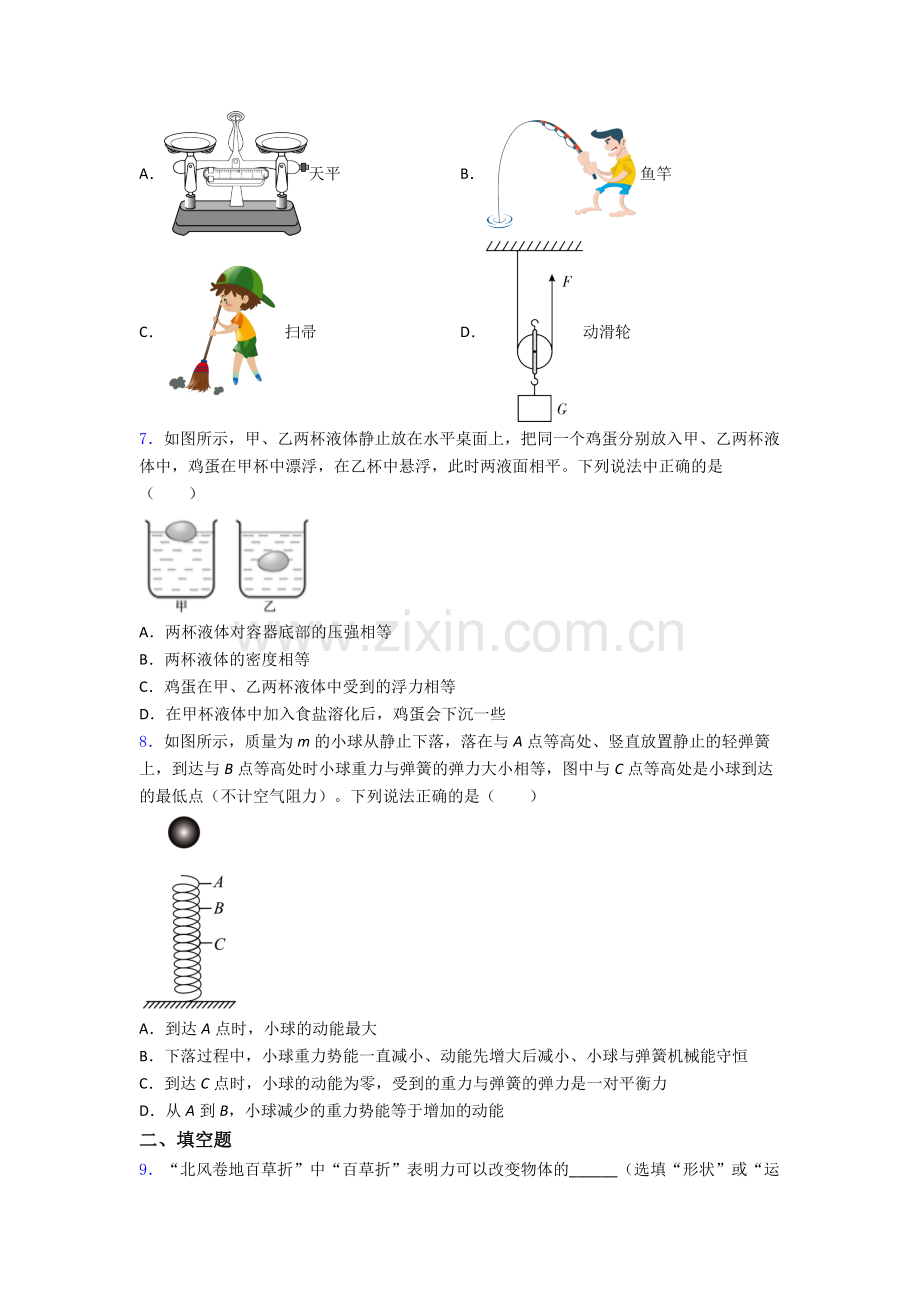

6．“给我一个支点和一根足够长的棍，我就能撬起整个地球”，如图所示，生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是（　　）
A．天平 B．鱼竿
C．扫帚 D．动滑轮
7．如图所示，甲、乙两杯液体静止放在水平桌面上，把同一个鸡蛋分别放入甲、乙两杯液体中，鸡蛋在甲杯中漂浮，在乙杯中悬浮，此时两液面相平。下列说法中正确的是（　　）

A．两杯液体对容器底部的压强相等
B．两杯液体的密度相等
C．鸡蛋在甲、乙两杯液体中受到的浮力相等
D．在甲杯液体中加入食盐溶化后，鸡蛋会下沉一些
8．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上，到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点（不计空气阻力）。下列说法正确的是（　　）

A．到达A点时，小球的动能最大
B．下落过程中，小球重力势能一直减小、动能先增大后减小、小球与弹簧机械能守恒
C．到达C点时，小球的动能为零，受到的重力与弹簧的弹力是一对平衡力
D．从A到B，小球减少的重力势能等于增加的动能
二、填空题
9．“北风卷地百草折”中“百草折”表明力可以改变物体的______（选填“形状”或“运动状态”）；在《茅屋为秋风所破歌》中，大风向上卷走了作者的屋顶，是因为屋顶上方空气流速大，压强______（选填“大”或“小”）。
10．用飞机向目标空投救灾物品，若飞机向前飞行刚好到达目标的正上方时空投，救灾物品将落在目标的 ______（填“前方”或“后方”）．因为物品具有 ______，应 ______空投才行。
11．铁块和海绵块的形状相同，如图所示，将一个铅块分别放在它们的上面，铅块对铁块的压力为F1、压强为p1，铅块对海绵块的压力为F2、压强为p2。则F1_____F2，p1___p2（选填“>”、“=”、“<“）

12．司机开车上坡前，往往加大油门，以提高车速，这是为了增大汽车的________（选填“质量”、“惯性”或“动能”）；上坡过程中，汽车的重力势能_________。清扫路面垃圾的清洁车，能通过吸尘器将路面上的垃圾吸入车内容器中。清洁车沿水平街道匀速行驶，在清扫垃圾过程中，车的动能将__________（后两空选填“变大”、“变小”或“保持不变”）。
13．周末，小壮跟妈妈去超市购物，小壮用15N的水平推力恰能使购物车匀速前进，此时购物车所受的摩擦力为________N；行进中小壮突然发现前方有一小孩正在走道上玩耍，于是小壮迅速用20N的力向后拉购物车，这一瞬间购物车所受的合力为________N。
14．如图是某轿车车顶的外掀式天窗，如果把天窗后面微微向上打开，汽车行驶时由于天窗上方空气流速_____________压强_____________，可使车内污浊的空气被自动“抽出”。

15．卫生间内的抽水马桶结构原理如图，利用水的重力，将水的______能转换为______能，从而裹挟着排泄脏物进入下水管道。当浮物浸入水中时受到水的浮力，方向______；设定浮物（质量不计）的体积是500cm3，冲水阀底面积60cm2，水箱注满水时冲水阀距水面25cm，冲水阀及连杆（体积不计）质量约为0.2kg，试求：浮物浸没水中所受的浮力______N，冲水阀受到水的压强为______Pa；如果扳手与冲水阀之间的连动系统是一个等臂杠杆，冲水时，在扳手处至少需要施______N的力才能打开冲水阀门达到冲水目的。

16．如图甲所示，水平地面上的物体，受到方向不变的推力F的作用，其F-t和v-t的图像分别如图乙、丙所示。由图像可知，0~3s内，推力对物体做功______J；t=5s时，物体受到的摩擦力是_______N。如图丁，在测立定跳远项目中，身高1.8m，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，跳远成绩为2m，用时0.5s，轨迹如图。则此过程重力做的功率为_______W。

三、解答题
17．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。

18．如图所示，请画出作用力F的力臂l。

19．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

20．为了探究弹簧的伸长量与它所受拉力大小的关系，小明决定进行实验：
实验次数
1
2
3
4
5
拉力（钩码总重）F/N
0
2
4
6
8
弹簧伸长量∆L/cm
0
0.80
2.10
2.40
3.20

（1）要完成实验，除了需要如图甲所示的弹簧、若干相同的钩码（每个钩码所受重力已知）、铁架台以外，还需要的测量仪器是___________。进行实验后小明记录数据如下表，表中数据表明弹簧的伸长量与它所受拉力大小成正比，他的判断依据是___________，明显错误的是第___________次实验；
（2）在图乙中作出弹簧伸长∆L与所受拉力F的关系图像；（________）
（3）分析数据，得出的结论是：弹性限度内，弹簧的伸长与它所受的拉力大小成正比，他的判断依据是___________。
21．按要求完成填空。

（1）如图甲所示，所测物体的长度为______cm；
（2）如图乙，静止的小车突然向右运动时，放在小车上的木块会向______倾倒 （选填“右”或“左”）；
（3）如图丙所示，指出弹簧测力计使用中的错误：______；
（4）如图丁所示，在探究平面镜成像规律的实验中，选用两支大小、形状均相同的蜡烛是为了便于______。
二
22．两只杯子分别盛有甲、乙两种密度不同的液体（ρ甲>ρ乙），小刚利用微小压强计对它们进行了区分。请结合小刚的实验过程，回答下列问题：
（1）当压强计蒙有橡皮膜的金属盒在空气中时，小刚观察到如图（a）所示的情景，出现这种情况的原因是：U形管左侧玻璃管液面上方的气压______（选填“大于”“小于”或“等于”）当地环境大气压，调节的方法是_______；

A．将此时右边支管中高出的液体倒出
B．取下软管重新安装
（2）压强计调节正常后，小刚将金属盒先后浸入到两杯液体中，如图（b）和（c）所示。他发现图（c）中U形管两边的液柱高度差较大，于是认为图（c）杯子中盛的是甲液体。你认为，小明的结论是________（选填“可靠的”或“不可靠的”），理由是________。
二
23．小敏同学在探究“影响浮力大小的因素”时，做了如图所示的实验。请你根据小敏的实验探究回答下列问题：

（1）比较图（a）、（b），物体A浸在水中所受浮力大小为________N；
（2）比较（b）、（c）和（d）三组实验时，小敏和小华得到了不同的结论：小敏认为物体A受到的浮力随浸入水中的深度增大而增大，小华认为随浸入水中的体积增大而增大，你认为________的结论更合理，理由是________；
（3）比较（d）与（e）两组实验，可得到的结论是________；
（拓展）在上述实验中可以求得物体A的体积为________，（e）中所用盐水的密度为________（已知水的密度）。
24．观察、实验、推理是物理研究的重要手段，物理学家伽利略因观察到比萨大教堂穹顶上吊灯因风不停摆动，发现了摆的重要特性．某兴趣小根据当时情况，准备了小钢球（大小可忽略不计），弹性很小的结实轻细绳等器材组成了图甲装置，在无风的情况下，把小钢球拉离到最低位置（A）x处释放．如图乙所示，小钢球将来回摆动．兴趣小组猜想影响小钢球往返一次的时间因素有：摆绳长l，小钢球质量m，起始小钢球拉离到最低位置（A）的距离x，由此进行实验，用秒表记下小钢球往返的时间．实验数据记录如下：
实验
次第
摆绳
长/（m）
小钢球
质量 （m）
最初将小钢球拉至最低
位置的距离x （cm）
小钢球往返动 一次
的平均时间（s）
1
1
50
5.0
1.99
2
1
50
7.0
2.00
3
1
50
9.0
2.00
4
1
100
9.0
2.00
5
1
150
9.0
2.00
6
2
50
9.0
2.83
7
4
50
9.0
3.99

（1）由表中_____（填表中实验次第序号）三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关；
（2）由表中第3、4、5次实验数据分析可知：小钢球往返一次的时间与______无关：
（3）由表中第3、6、7次实验数据分折可知：摆绳越长，小钢球往返一次的时间越______；
（4）我们生活用的摆钟（如图丙），就是利用这一原理工作的，有人发现正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），则需将摆锤往_______调（填“上”或“下”）。
25．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。
次数
物重G/N
绳自由端的拉力F/N
钩码上升的高度h/cm
绳自由端移动的距离s/cm
机械效率η/%
1
1.0
0.5
10
30

2
2.0
0.9
5
15
74.1

(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；
(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）
(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。
26．质量为6×103kg的汽车在平直的公路上以10m/s的速度匀速行驶，在行驶过程中受到的阻力等于车重的0.08倍，轮胎与地面的接触总面积为0.2m2，求：
（1）汽车所受重力的大小；
（2）汽车静止在水平地面上时对地面的压强；
（3）汽车匀速运动时牵引力大小。
27．如图所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，当容器中水的深度为20cm时，物块有的体积露出水面，此时弹簧恰好处于自然伸长状态（ρ水=1.0×103kg/m3，g取10N/kg）。求：
（1）水对容器底产生的压强；
（2）物块A受到的浮力；
（3）往容器缓慢加水，至物块A刚好浸没水中，立即停止加水，弹簧伸长了3cm，此时弹簧对木块A的作用力拉力F。

28．如图是用动滑轮提升物体A的示意图，在竖直向上的拉力F的作用下，重为400N的物体A在30s的时间里，匀速竖直上升了6m。在此过程中，拉力F=250N，绳重、滑轮与轴的摩擦忽略不计。求：
（1）动滑轮对物体所做的功W有；
（2）拉力F的功率P；
（3）动滑轮的机械效率η；
（4）动滑轮受的重力G动。

【参考答案】
一、选择题
1．D
解析：D
【详解】
重为20N的物体，它的质量为

A．一个鸡蛋的质量约为50g，即0.05kg，故A不符合题意；
B．一支钢笔的质量约为6g，即0.006kg，故B不符合题意；
C．一头牛的质量约为300kg，故C不符合题意；
D．一只鸡的质量约为2kg，故D符合题意。
故选D。
2．C
解析：C
【详解】
二力平衡的条件：作用在同一物体上的两个力，大小相等、方向相反，且作用在同一直线上。
A B．F1、F2没有作用在同一直线上，因此F1、F2不是平衡力，故AB不符合题意；
C．F1、F2作用在同一物体上，大小相等、方向相反，且作用在同一直线上，符合二力平衡的条件，因此F1、F2是一对平衡力，故C符合题意；
D．F1、F2作用在不同的物体上，因此F1、F2不是平衡力，故D不符合题意。
故选Ｃ。
3．D
解析：D
【详解】
因为小车在光滑的水平面上运动，所以小车不受摩擦力，只受绳子的拉力，当绳子突然断开时拉力消失，小车在水平面上不受力，根据牛顿第一定律可知，此时小车将会以速度v 做匀速直线运动。
故选D。
4．B
解析：B
【详解】
A．推土机有两条宽大的履带，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．篆刻刀的刀口很薄，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C．火车铁轨下面铺上了枕木，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．滑雪时用了两块大大的滑雪板，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意；
故选B。
5．D
解析：D
【详解】
A．由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件可知
ρ液甲＝ρ物，ρ液乙＞ρ物
所以
ρ液甲＜ρ液乙
由于两杯中液面相平，根据p＝ρgh可知：乙杯底所受的液体压强大于甲杯底所受的液体压强，故A错误；
B．根据物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，故B错误；
C．鸡蛋在两杯中受到的浮力相等，根据
F浮＝G排＝m排g
可知：鸡蛋排开液体的质量相同，故C错误；
D．由于鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件和阿基米德原理可知
G鸡蛋＝F甲浮＝G排甲，G鸡蛋＝F乙浮＝G排乙
甲、乙杯子对桌面的压力分别为
F甲＝G杯+G甲剩+G鸡蛋＝G杯+G甲剩+G排甲＝G杯+ρ甲V甲剩g+ρ甲V排甲g＝G杯+ρ甲(V甲剩+V排甲)g
F乙＝G杯+G乙剩+G鸡蛋＝G杯+G乙剩+G排乙＝G杯+ρ乙V乙剩g+ρ乙V排乙g＝G杯+ρ乙(V乙剩+V排乙)g
由于当鸡蛋静止时，两个杯子中液面恰好相平，则
V甲剩+V排甲＝V乙剩+V排乙
所以
F甲＜F乙
即：乙杯子对桌面的压力较大，故D正确。
故选D。
6．D
解析：D
【详解】
阿基米德设想的杠杆动力臂远大于阻力臂，是省力杠杆。
A．天平的动力臂等于阻力臂，是等臂杠杆，故A不符合题意；
B．鱼竿的动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．扫帚的动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．动滑轮的动力臂大于阻力臂，是省力杠杆，故D符合题意。
故选D。
7．C
解析：C
【详解】
C．鸡蛋在甲杯中漂浮，在乙杯中悬浮，则此时鸡蛋在两杯液体中受到的浮力等于重力，故鸡蛋在甲、乙两杯液体中受到的浮力相等，故C正确；
B．鸡蛋在甲杯中漂浮，根据沉浮条件可知，鸡蛋的密度小于甲杯中液体的密度；在乙杯中悬浮，根据沉浮条件可知，鸡蛋的密度等于乙杯中液体的密度；故甲杯中液体的密度大于乙杯中液体的密度，故B错误；
A．两杯液面相同，甲杯中液体的密度大于乙杯中液体的密度，由p=ρgh可知，甲杯液体对容器底部的压强大于乙杯液体对容器底部的压强，故A错误；
D．在甲杯液体中加入食盐溶化后，液体密度变大，鸡蛋依然处于漂浮状态，鸡蛋受到的浮力不变，由F浮=ρ液gV排可得，V排减小，故鸡蛋会上浮一些，故D错误。
故选C。
8．B
解析：B
【详解】
小球从下落到A点过程中，只受重力作用做加速运动，当与弹簧接触后，在A到B的过程中，弹力逐渐增大到与重力相等，则该过程中合力依然向下，小球加速运动，重力势能转化为动能和弹性势能，B到C过程中，弹力大于重力，合力向上，小球减速，直到C点速度减为零，合力不为零，重力和弹力不是平衡力，综合可知小球在 B点速度最大，则动能最大，高度一直降低，则重力势能减小，动能先增大后减小，整体机械能守恒。
故选B。
二、填空题
9．形状 小
【详解】
[1]“北风卷地白草折”中“白草折”，体现了力的作用效果，表明力可以改变物体的形状。
[2]风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大。屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压力差，将茅草吸上去。
10．前方 惯性 提前
【详解】
[1][2][3]物品原来随飞机一起运动，当物品被投出后由于惯性，还要保持原来的速度继续向前运动，所以，若空投时，飞机刚好处在目标的正上方，则物品不能落到目标处，会落到目标的前方，因此只有适当提前投放才能命中目标。
11．F
解析：= =
【详解】
[1]铅块相同，故其对铁块和海绵的压力相同，为铅块的重力，故F1=F2。
[2]铅块对铁块与海绵的受力面积相同，由固体压强公式

可知压强也相同，即p1=p2。
12．动能 变大 变大
【详解】
[1]开车上坡，车的质量不变，如果提高车速，则车的动能会增大。
[2]上坡过程中，车的质量不变，高度增大，汽车的重力势能增大。
[3]因清洁车沿街道匀速行驶，车的速度不变，在清扫垃圾过程中，车的质量增加，所以车的动能将变大。
13．F
解析：35
【详解】
[1]购物车在水平方向上做匀速直线运动，购物车受力平衡，故地面对购物车的摩擦力
f=F=15N
[2]因为压力和接触面的粗糙程度不变，所以摩擦力的大小不变，因此购物车向后受到大小为15N的摩擦力和大小为20N的拉力作用；受力方向相同，故购物车所受的合力为
F合=15N+20N=35N
14．大 小
【详解】
[1][2]由车顶的形状可知，汽车行驶时，天窗上方空气流速大，压强小，天窗下方空气流速小，压强大，在压强差的作用下，车内污浊的空气可以被自动“抽出”。
15．重力势 动 竖直向上 5 2500 12
【详解】
[1][2]马桶在冲水时，水的高度变小，重力势能变小，水流动的速度变大，水的动能变大，所以利用水的重力，将水
解析：重力势 动 竖直向上 5 2500 12
【详解】
[1][2]马桶在冲水时，水的高度变小，重力势能变小，水流动的速度变大，水的动能变大，所以利用水的重力，将水的重力势能转换为动能，从而裹挟着排泄脏物进入下水管道。
[3]当浮物浸入水中时受到水的浮力，浮力的方向与重力方向相反，方向竖直向上。
[4]浮物浸没在水中，所以排开水的体积

由阿基米德原理可知，浮物浸没水中所受的浮力为

[5]冲水阀受到水的压强为

[6]冲水阀受到水的压力为

冲水阀及连杆的重力为

对于冲水阀、连杆以及浮物整体受力分析，受到重力、浮力和水的压力，打开冲水阀门达到冲水目的，需对冲水阀施加的力为

扳手与冲水阀之间的连动系统是一个等臂杠杆，所以冲水时，在扳手处至少需要施12N的力才能打开冲水阀门达到冲水目的。
16．6 300
【详解】
[1]由图乙和图丙可知，0~3s内推力为3N，但物体速度为0，即没有移动距离，故不符合做功条件，故推力对物体做功为0。
[2]由图乙和图丙可知，9~12s内推力为
解析：6 300
【详解】
[1]由图乙和图丙可知，0~3s内推力为3N，但物体速度为0，即没有移动距离，故不符合做功条件，故推力对物体做功为0。
[2]由图乙和图丙可知，9~12s内推力为6N，物体匀速运动，受力平衡，则此时物体受到的摩擦力为6N；当t=5s时，从图丙可知，物体加速运动，因压力和接触面粗糙程度均未变，故摩擦力也不会变，与9~12s内摩擦力相同，同样为6N。
[3]同学从最高点到落地点的过程中，重力做功
W=Gh=500N×0.3m=150J
则此过程重力做的功率
P===300W
三、解答题
17．【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段
解析：
【详解】
物体静止在水平面上，压力的大小与物体的重力大小相等，即
F=G=10N
作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：

18．【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

19．（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

20．刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测
解析：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测量仪器是刻度尺。
[2][3]由表格第2、4、6组数据知，拉力F与弹簧伸长量的比值是定值为2.5，而第3级数据中，两者的比值为1.9，所以弹簧的伸长量与它所受的拉力大小成正比，而明显错误的是长3组数据。
（2）[4]由实验结论知，当弹簧所受的拉力为4N时，弹簧的伸长量

将表格中正确的数据依次在坐标轴中描出对应的点，然后将各点用线连接，作图如下：

（3）[5]由数据表格知，在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比，据此可得出题目中的实验结论。
21．80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）
解析：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）[2]如图乙，原来小车和木块都处于静止状态，静止的小车突然向右运动时，木块下部因受到车施加的摩擦力的作用随车一块运动，而木块的上部由于惯性要保持原来的静止状态，故放在小车上的木块会向左倾倒。
（3）[3] 弹簧测力计使用注意事项：要观察测力计的分度值和量程；检查弹簧测力计的指针是否指到零位置；被测力的方向应与弹簧测力计轴线方向一致（指针、挂钩不能与外壳摩擦）。如图丙所示，弹簧测力计使用中的错误：弹簧测力计拉力方向未与轴线的方向一致。
（4）[4]如图丁所示，在探究平面镜成像规律的实验中，在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像，另外拿一支相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，故选用两支大小、形状均相同的蜡烛是为了便于比较像与物的大小。
二
22．大于 B 不可靠的 没有保证深度相同
【详解】
（1）[1][2]当压强计的橡皮膜没有受到压强作用时，U形管中两侧液面应是相平的，而由图（a）可知，此时U形管中左侧液面高度
解析：大于 B 不可靠的 没有保证深度相同
【详解】
（1）[1][2]当压强计的橡皮膜没有受到压强作用时，U形管中两侧液面应是相平的，而由图（a）可知，此时U形管中左侧液面高度低于右侧液面高度，说明U形管左侧玻璃管液面上方的气压大于当地环境大气压；为了控制无关变量，应调节U形管左侧玻璃管液面上方的气压，使其等于当地环境大气压，调节方法是取下软管重新安装，故选B。
（2）[3][4]因液体压强与液体密度与所处深度均有关，故探究液体压强与液体密度的关系时，应控制压强计所在液体中的深度相同，而由图中可知，两次实验中压强计的深度不同，故无法判断哪种液体的密度较大，故小明的结论是不可靠的。
二
23．4 小华 浸没在水中不同深度处，物体所受的浮力大小相等 排开液体的体积相同时，物体所受浮力的大小与液体密度有关
【详解】
（1）[1]由图（a）、（b）知，
解析：4 小华 浸没在水中不同深度处，物体所受的浮力大小相等 排开液体的体积相同时，物体所受浮力的大小与液体密度有关
【详解】
（1）[1]由图（a）、（b）知，物体A浸在水中受到的浮力
F浮=G-F示=4.0N-3.6N=0.4N
（2）[2][3]由图（b）、（c）、（d）知，物体A未完全浸没水中时，弹簧测力计的示数随着A所处的深度变化而变化，即A所受浮力与浸入的深度有关，但完全浸没后，A所处的深度发生变化，弹簧测力计的示数保持不变，即浮力的大小与深度无关，而整个过程，所受浮力随排开水的体积的变化而变化，排开水的体积不变，则所受的浮力不变，那么小华的结论更合理。
（3）[4]由（d）、（e）两图知，物体A分别浸没水和盐水中，即排开的液体相同时，弹簧测力计的示数不同，说明A所受的浮力不同，那么在排开相同体积的液体时，物体所受的浮力与液体的密度有关。
[5]由图（a）、（d）知，物体A浸没在水中时受到有浮力
F浮1=G-F示1=4.0N-3.0N=1.0N
据阿基米德原理得，物体A的体积

[6]由图（a）、（e）知，A浸没在盐水中时，受到的浮力
F浮2=G-F示=4.0N-2.8N=1.2N
据阿基米德原理知，盐水的密度

24．2、3 小钢球的质量 长 上
【详解】
(1)[1]研究小钢球往返一次的时间与小钢球拉离最低位置的距离x的关系时，要控制摆长、质量不变，故由表中 1、2、3三组数据可知：小
解析：2、3 小钢球的质量 长 上
【详解】
(1)[1]研究小钢球往返一次的时间与小钢球拉离最低位置的距离x的关系时，要控制摆长、质量不变，故由表中 1、2、3三组数据可知：小钢球往返一次的时间与小钢球拉离最低位置的距离x无关。
(2)[2]由表中第3、4、5次实验数据可知，只有小球的质量不同，而其它因素相同，而分小钢球往返一次的时间相同，故小钢球往返一次的时间与小钢球质量无关。
(3)[3]由表中第3、6、7次实验数据可知，只有摆长不同，因它因素相同，分折可知：摆绳越长，小钢球往返一次的时间越长。
(4)[4]根据(3)可知，摆绳越长，小钢球往返一次的时间越长；摆绳越短，小钢球往返一次的时间越少，正在工作的摆钟往返一次的时间变长了（即钟的走时比准确时慢），应缩短摆垂，则需将摆锤往上调。
25．7 两次提升的物重不同
【详解】
(1)[1]当钩码上升的高度为10cm时，绳自由端移动的距离为30cm，则绳子承担重物的段数
绳子的段数是奇数，从动滑轮开始绕起，如图所示
(2)
解析：7 两次提升的物重不同
【详解】
(1)[1]当钩码上升的高度为10cm时，绳自由端移动的距离为30cm，则绳子承担重物的段数

绳子的段数是奇数，从动滑轮开始绕起，如图所示

(2)[2]第一次的机械效率

(3)[3]实验中两次测得的机械效率使用的是同一个滑轮组，即绳重、摩擦、滑轮重是相同的，所以导致机械效率不同主要原因是两次提升的物重不同。
26．（1）6×104N；（2）3×105Pa；（3）4.8×103N
【详解】
解：（1）汽车的重力
（2）汽车静止在水平地面上时对地面的压力
汽车对水平地面的压强
（3）因汽车匀速行驶处于平衡状
解析：（1）6×104N；（2）3×105Pa；（3）4.8×103N
【详解】
解：（1）汽车的重力

（2）汽车静止在水平地面上时对地面的压力

汽车对水平地面的压强

（3）因汽车匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，所以汽车匀速运动时牵引力大小

答：（1）汽车所受重力为6×104N；
（2）汽车静止在水平地面上时对地面的压强为3×105Pa；
（3）汽车匀速运动时牵引力为4.8×103N。
27．（1）2000Pa；（2）4N；（3）6N
【详解】
解：（1）水对容器底产生的压强
p=ρgh=1×103kg/m3×10N/kg×20×10-2m=2000Pa
（2）物块A体积为
V=(0.1
解析：（1）2000Pa；（2）4N；（3）6N
【详解】
解：（1）水对容器底产生的压强
p=ρgh=1×103kg/m3×10N/kg×20×10-2m=2000Pa
（2）物块A体积为
V=(0.1m)3=10-3m3
根据题意可得，物块A排开水的体积
V排=V-V露=V-V=V=×10-3m3=4×10-4m3
物体A受到的浮力
F浮=ρ水gV排=1×103kg/m3×10N/kg×4×10-4m3=4N
（3）弹簧恰好处于自然状态时没有发生形变，此时物块漂浮，物体的重力
G=F浮=4N
当物块A完全浸没时，此时物块受到的浮力
F浮′=ρ水gV排′=ρ水gV=1×103kg/m3×10N/kg×10-3m3=10N
物块A刚好完全浸没水中，受到的浮力等于其重力与弹簧的拉力之和，则弹簧的拉力
F=F浮′-G=10N-4N=6N
答：（1）水对容器底产生的压强为2000Pa；
（2）物块A受到的浮力为4N；
（3）弹簧对木块A的作用力F为6N。
28．（1）2400J；（2）100W；（3）80%；（4）100N
【详解】
解：（1）由题意可知，动滑轮对物体所做的功为
W有=GAh=400N×6m=2400J
（2）由图中可知，动滑轮上有两股绳子
解析：（1）2400J；（2）100W；（3）80%；（4）100N
【详解】
解：（1）由题意可知，动滑轮对物体所做的功为
W有=GAh=400N×6m=2400J
（2）由图中可知，动滑轮上有两股绳子承重，故绳子自由端的拉力移动的距离为
s=2h=2×6m=12m
故拉力做的总功为
W总=Fs=250N×12m=3000J
故拉力做功的功率为

（3）由（1）（2）可知，动滑轮的机械效率为

（4）因绳重、滑轮与轴的摩擦忽略不计，故绳子自由端的拉力为

故动滑轮重力为
G动=2F﹣GA=2×250N﹣400N=100N
答：（1）动滑轮对物体所做的功为2400J；
（2）拉力F的功率为100W；
（3）动滑轮的机械效率为80%；
（4）动滑轮受的重力为100N。
