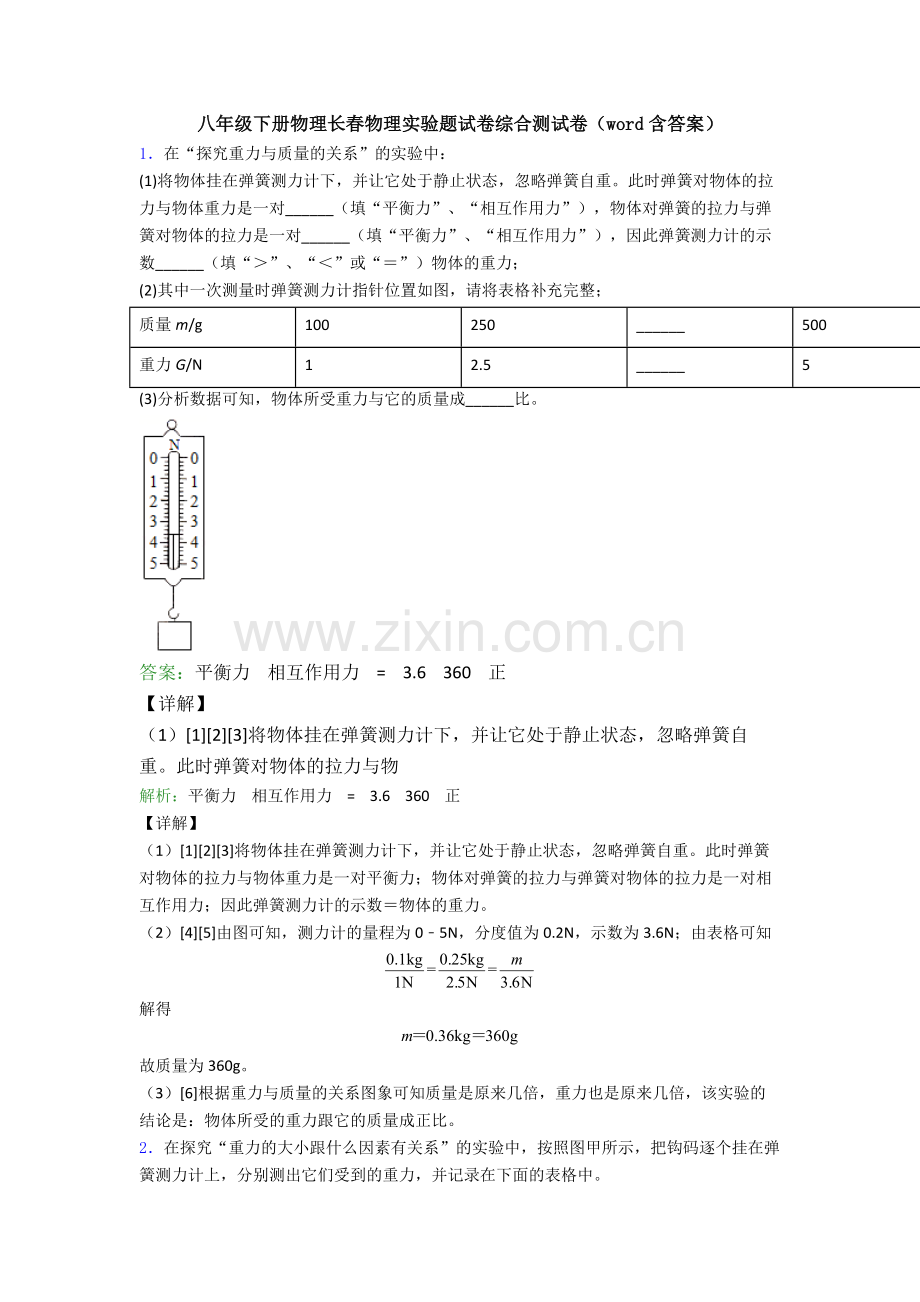

八年级下册物理长春物理实验题试卷综合测试卷（word含答案）1在“探究重力与质量的关系”的实验中：(1)将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对_（填“平衡力”、“相互作用力”），物体对弹簧的拉力与弹簧对物体的拉力是一对_（填“平衡力”、“相互作用力”），因此弹簧测力计的示数_（填“”、“”或“”）物体的重力；(2)其中一次测量时弹簧测力计指针位置如图，请将表格补充完整；质量m/g100250_500重力G/N12.5_5(3)分析数据可知，物体所受重力与它的质量成_比。答案：平衡力 相互作用力 = 3.6 360 正 【详解】（1）123将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物解析：平衡力 相互作用力 = 3.6 360 正 【详解】（1）123将物体挂在弹簧测力计下，并让它处于静止状态，忽略弹簧自重。此时弹簧对物体的拉力与物体重力是一对平衡力；物体对弹簧的拉力与弹簧对物体的拉力是一对相互作用力；因此弹簧测力计的示数物体的重力。（2）45由图可知，测力计的量程为05N，分度值为0.2N，示数为3.6N；由表格可知解得故质量为360g。（3）6根据重力与质量的关系图象可知质量是原来几倍，重力也是原来几倍，该实验的结论是：物体所受的重力跟它的质量成正比。2在探究“重力的大小跟什么因素有关系”的实验中，按照图甲所示，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中。质量m/g100200400500重力G/N1234 （1）把表格中的空格填写完整；（_）（2）图甲中弹簧测力计的示数为_N；（3）根据表格中的实验数据，在图乙中画出重力与质量的关系图像；（_）（4）由此可知物体所受的重力跟质量成_。答案：300；5 2 正比 【详解】（1）1从表格中的数据可知，重力与质量的比值为那么当G=3N时，则质量为故当G=3N时，则质量为；当m=500g时，物体所受的解析：300；5 2 正比 【详解】（1）1从表格中的数据可知，重力与质量的比值为那么当G=3N时，则质量为故当G=3N时，则质量为；当m=500g时，物体所受的重力为故当m=500g时，物体所受的重力为5N。（2）2如图甲所示，分度值为0.2N，但是指针指在2N的位置，故读数为2N。（3）3描点，用平滑的曲线连接各点，当m=0g时，重力为0N，故该直线与原点连上，故如下图所示：（4）4如图所示，重力与质量的图像是一条倾斜的直线，说明重力与质量之比是一个定值，重力与质量成正比。3某同学在探究“物体所受重力大小与物体质量的关系”的实验记录如下表：实测物体物体质量m（kg）重力G（N）比值G/m（N/kg）物体10.10.989.8物体20.21.969.8物体30.32.949.8（1）在实验过程中，需要的两个测量工具是_、_。（2）分析表中实验数据，可以得出的结论是：物体的重力和质量成_比，你判断的依据是_。（3）在图中，以质量为横坐标，重力为纵坐标，根据表格中的数据，画出重力与质量之间关系的图线。_（4）该小组的同学在继续探究“影响物体重力大小的因素”实验中，进行了 “物体重力的大小跟物体形状是否有关”的探究实验，他们用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如表所示。被测物体形状重力橡皮泥正方体4.8 N球4.2 N三棱锥3.6 N他们分析实验数据得出的实验结论是：物体重力的大小与物体的形状有关。这个结论是_（填“正确”或“错误”）的，依据是：_。答案：弹簧测力计 天平 正 见解析 错误 在实验中没有保证橡皮泥的质量不变 【详解】（1）12本实验要测量物体的重力与质量，因此须用到弹簧测力计和解析：弹簧测力计 天平 正 见解析 错误 在实验中没有保证橡皮泥的质量不变 【详解】（1）12本实验要测量物体的重力与质量，因此须用到弹簧测力计和托盘天平。（2）34分析数据可知，比值基本不变，等于9.8N/kg；故可得出的结论：物体的重力和质量成正比。（3）5利用数学中描点连线的方法作图即可，如下图：（4）67因为物体所受重力大小与质量有关，所以在探究重力大小与形状之间的关系时，应保证质量不变；该小组的同学用小刀将橡皮泥雕刻成各种形状进行实验，未保持橡皮泥的质量不变，所以得到了错误结论。4为了探究弹簧的伸长量与它所受拉力大小的关系，小明决定进行实验：实验次数12345拉力（钩码总重）F/N02468弹簧伸长量L/cm00.802.102.403.20 （1）要完成实验，除了需要如图甲所示的弹簧、若干相同的钩码（每个钩码所受重力已知）、铁架台以外，还需要的测量仪器是_。进行实验后小明记录数据如下表，表中数据表明弹簧的伸长量与它所受拉力大小成正比，他的判断依据是_，明显错误的是第_次实验；（2）在图乙中作出弹簧伸长L与所受拉力F的关系图像；（_）（3）分析数据，得出的结论是：弹性限度内，弹簧的伸长与它所受的拉力大小成正比，他的判断依据是_。答案：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在06N拉力作用下，弹簧的伸长量与所受到的拉力正比 【详解】（1）1在实验中，需要测量弹簧伸长量，所以还需要的测解析：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在06N拉力作用下，弹簧的伸长量与所受到的拉力正比 【详解】（1）1在实验中，需要测量弹簧伸长量，所以还需要的测量仪器是刻度尺。23由表格第2、4、6组数据知，拉力F与弹簧伸长量的比值是定值为2.5，而第3级数据中，两者的比值为1.9，所以弹簧的伸长量与它所受的拉力大小成正比，而明显错误的是长3组数据。（2）4由实验结论知，当弹簧所受的拉力为4N时，弹簧的伸长量将表格中正确的数据依次在坐标轴中描出对应的点，然后将各点用线连接，作图如下：（3）5由数据表格知，在06N拉力作用下，弹簧的伸长量与所受到的拉力正比，据此可得出题目中的实验结论。5有关弹簧的实验（1）如图所示，用同样大小的力压和拉弹簧，说明力能改变物体的_；还说明力的_可以影响力的作用效果；撤去力之后，弹簧会恢复原状，说明弹簧具有_。（2）利用弹簧和刻度尺进行组合可以制成弹簧测力计，用弹簧测力计可以测量重力的大小。某同学用质量已知的不同物体进行实验，获得实验数据如下表，其中第2次测得的重力大小应为_。请你按照补充后的表格数据绘制G-m关系图像_。实验次数质量重力10.151.520.230.55答案：形状 方向 弹性 2 【详解】（1）1用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作解析：形状 方向 弹性 2 【详解】（1）1用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作用效果是不同的。2力的作用效果不同是由于力的方向不同造成的，说明力的作用效果跟力的方向有关。3受力发生形变，撤去外力后能自动恢复原状的性质叫弹性。（2）4根据表格数据知道，重力与质量的比值为由此可知，第2次测得的重力大小应为2N。5根据表格数据采用描点连线法得到G-m关系图像如下6小新同学在研究“影响滑动摩擦力大小的因素”时，提出如下猜想：猜想一：滑动摩擦力的大小与接触面所受的压力有关；猜想二：滑动摩擦力的大小与接触面的粗糙程度有关。为了验证猜想，准备了如下实验器材：一个带挂钩的木块、一个砝码、两块材料相同但表面粗糙程度不同的长木板、一个弹簧测力计。小新做了如图所示的三次实验，第1次和第2次实验用的是同一长木板，第3次用的是表面更加粗糙的长木板。请你完成下列内容。（1）为了完成实验，应用弹簧测力计沿水平方向拉动木块，使其在水平木板上做_运动，此时滑动摩擦力的大小_（选填“大于”、“等于”或“小于” 拉力的大小。（2）他做第1次实验时，拉力F、木块移动速度v随时间t的变化关系图像如图2、3所示，则木块在第7s时的摩擦力为_N。（3）当正确完成第1次和第2次实验后，发现第二次弹簧测力计的示数明显比第一次的大，由此得出的结论是：_。（4）通过比较第_次和第_次实验，可以验证猜想二。答案：匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3 【详解】（1）12只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到解析：匀速直线 等于 3 在接触面粗糙程度一定时，压力越大，摩擦力越大 2 3 【详解】（1）12只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力。（2）3由图3知：26s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图2知此过程的拉力为3N，所以滑动摩擦力为3N；68s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N。（3）4由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大。（4）56要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，图2、3两次符合要求。7在探究“滑动摩擦力的大小与哪些因素有关”的实验中：（1）小华的三次实验情况分别如图所示；实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做 _运动，这时滑动摩擦力的大小等于弹簧测力计的示数；（2）比较甲和乙两组数据得出的正确结论是 _；（3）小华比较甲和丙两组数据得出结论是：压力越大，滑动摩擦力就越大；老师指出这样得出的结论是不对的，理由 _；完成了滑动摩擦力的探究，好学的小华又对空气阻力充满了好奇；逆风骑自行车时，弯着身体，会省力些；雨天，撑伞逆风行走时，风速越大，行走越困难；这是因为受到空气阻力的作用；物体所受空气阻力大小与哪些因素有关呢？小华猜想可能与物体的迎，风面积和风速有关；为验证以上猜想，小华选用了如下器材：可调速电风扇（高、中、低三挡）、弹簧测力计、面积不同的塑料挡板三块、光滑玻璃板（小车与玻璃板的摩擦不计）、小车；（4）小华设计了如图所示实验，用电风扇向小车及挡板吹风，模拟小车运动时受到的空气阻力；根据 _的知识，当小车静止时通过弹簧测力计即可测出小车受到的空气阻力；（5）小华在探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得数据如下：风速低中高小车受到的空气阻力/N0.82.23.8通过对表中数据分析，可得出的结论是：_；（6）小华还想探究迎风面积对小车所受空气阻力的影响，请你帮他设计出主要的实验步骤：_；（7）你认为影响物体所受空气阻力大小的因素可能还有 _（写出一个）。答案：匀速直线 压力相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面的粗糙程度相同 二力平衡 在迎风面积相同时，风速越大，阻力越大 保持电风扇风速不变，在小车上放置质量相解析：匀速直线 压力相同时，接触面越粗糙，滑动摩擦力越大 没有控制接触面的粗糙程度相同 二力平衡 在迎风面积相同时，风速越大，阻力越大 保持电风扇风速不变，在小车上放置质量相同、面积不同的塑料挡板，分别测出小车所受到的空气阻力 物体的形状、相对空气速度、空气密度等 【详解】（1）1用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，木块处于平衡状态，由平衡条件知道，这时滑动摩擦力的大小等于弹簧测力计的示数。（2）2由图甲和乙所示实验可知，物体间的压力相等而接触面的粗糙程度不同，乙中接触面粗糙，测力计示数越大，木块受到的摩擦力越大，由此可知：在压力相同时，接触面越粗糙，摩擦力越大。（3）3研究滑动摩擦力与压力大小关系，要控制接触面的粗糙程度相同，由图甲和丙所示实验可知，物体间的压力与接触面的粗糙程度都不同，故不能得出压力越大，滑动摩擦力就越大的结论。（4）4实验时，空气的阻力不能直接测量，但是当小车受到的空气阻力和弹簧测力计的拉力作用下，处于静止状态；根据二力平衡知道，拉力与阻力是一对平衡力，大小相等，则通过弹簧测力计即可测出小车受到的空气阻力。（5）5表格中的数据是探究风速对小车所受空气阻力的影响时，保持迎风面积一定，测得的；根据控制变量法，概括得出结论是：在迎风面积相同时，风速越大，阻力越大。（6）6小华还想探究迎风面积对小车所受空气阻力的影响，根据控制变量法可知实验时，应控制风速不变，所以具体步骤是：保持电风扇风速不变，在小车上放置质量相同、面积不同的塑料挡板，分别测出小车所受到的空气阻力（7）7根据物体运动时，空气对物体产生阻力的大小应注意分析物体本身和周围环境中的因素；如物体的形状、物体表面光滑程度、空气密度等等。8在“探究运动和力的关系”实验中，小车从斜面的同一高度由静止下滑，当水平面材料不同时，小车所停的位置如图所示。（1）依据实验现象可以得出：在初速度相同的情况下，小车受到的阻力_，运动的越远。（2）若水平面绝对光滑，则运动的小车将会做_运动。（3）本实验说明，物体的运动_（选填“需要”或“不需要”）力来维持。答案：越小 匀速直线 不需要 【详解】（1）1在这三次实验中，让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的速度相同，小车在木板表面上运动的距离最长，解析：越小 匀速直线 不需要 【详解】（1）1在这三次实验中，让小车每次从斜面的同一高度由静止开始滑下，这样做是为了使小车到达水平面时的速度相同，小车在木板表面上运动的距离最长，这是因为木板表面最光滑，小车在该表面受到的阻力最小，小车受到的阻力越小，运动的越远。（2）2若水平面绝对光滑，小车会运动得无限远，即小车将保持原来的速度做匀速直线运动。（3）3实验说明力是改变物体运动状态的原因，不是维持物体运动状态的原因。9在探究“滑动摩擦力的大小与哪些因素有关”的实验中：（1）如图甲所示，用弹簧测力计拉着木块在固定的水平木板上做匀速直线运动，这是利用 _原理，使木块受到的滑动摩擦力的大小 _（填“大于”“等于”或“小于”）弹簧测力计的示数；（2）为探究“滑动摩擦力的大小与压力的关系”，在甲实验的基础上，下一步应进行的操作是 _，然后用弹簧测力计拉木块在水平木板上做匀速直线运动，记下弹簧测力计的示数；（3）实验过程中，弹簧测力计的示数不容易稳定，同学们在老师的指导下对实验装置进行了改进，用如图乙所示的方式不固定长木板而是拉动长木板，测量滑动摩擦力时发现效果更好；图乙实验中 _（选填“一定”或“不一定”）要匀速拉动长木板；（4）同学们通过多次实验得到摩擦力F摩与作用在物体表面的压力F压的关系如图丙所示；由图丙可知：F摩=_F压。答案：二力平衡 等于 在木块上加钩码 不一定 0.25 【详解】（1）12弹簧测力计拉动木块弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向解析：二力平衡 等于 在木块上加钩码 不一定 0.25 【详解】（1）12弹簧测力计拉动木块弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，根据二力平衡原理，两个力大小相等，即使木块受到的滑动摩擦力的大小等于弹簧测力计的示数。（2）3探究“滑动摩擦力的大小与压力的关系”，要控制接触面粗糙程度不变，改变压力大小，通过在木块上加钩码来增大压力大小，所以在甲实验的基础上，下一步应进行的操作是在木块上加钩码。（3）4因为滑动摩擦力跟压力大小和接触面粗糙程度有关，跟物体的运动速度，进行什么运动都没有关系，不一定要匀速拉动长木板，所以改进后的实验不必要求木块进行匀速直线运动，并且弹簧测力计是静止的容易读数。（4）5由图丙可以看出摩擦力与压力的图线是一条斜向上的直线，说明二者成正比，同时通过数据可以看出，当F摩=2N时，F压=8N，二者的比值为所以二者的关系式可表示为10如图所示是“探究滑动摩擦力大小与什么因素有关”的实验。（1）实验过程中，必须用弹簧测力计沿水平方向拉着物块A做_运动，这样做便于测量滑动摩擦力的大小；（2）分析图甲、乙可知，在接触面粗糙程度相同时，_越大，滑动摩擦力越大；（3）分析图甲和丙，发现弹簧测力计的示数F1F3，说明：_，滑动摩擦力越大；（4）经实验证明，滑动摩擦力与压力成正比，则如图丁所示，在图丙中物块A上叠放一块与之相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起做匀速直线运动。弹簧测力计示数为F4，则F4F3=_；此运动过程中，物块B受到的摩擦力fB=_N；（5）比较图甲、图丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出；滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是_（选填“正确”或“错误”）的；理由是： _ ；（6）小芳发现了两种测摩擦力的方法，如图戊和图戌，如果你是小芳你会选择图_，理由是_。（写出一条即可得分）答案：匀速直线 压力 压力相同时，接触面越粗糙 21 0 错误的 没有保证压力相同 戌 见解析 【详解】（1）1要测滑动摩擦力，需拉动木块做解析：匀速直线 压力 压力相同时，接触面越粗糙 21 0 错误的 没有保证压力相同 戌 见解析 【详解】（1）1要测滑动摩擦力，需拉动木块做匀速直线运动，根据二力平衡条件可知，此时拉力与摩擦力是一对平衡力，大小相等。（2）2比较甲、乙两图，接触面材料相同，乙图中压力大，乙弹簧测力计的示数大，即摩擦力大，说明滑动摩擦力与压力大小有关，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。（3）3由图甲和丙可知，弹簧测力计的示数F1F3，压力相同，丙图接触面比较粗糙，摩擦力较大，可以得到压力相同时，接触面越粗糙，滑动摩擦力越大。（4）4由于接触面的粗糙程度相同，摩擦力大小与压力成正比，丁的压力是丙的2倍，可知丁的摩擦力是丙的2倍，即F4F 3=215 此运动过程中，物块B与A保持相对静止，没有相对运动的趋势，所以不受摩擦力，即受到的摩擦力fB=0N。（5）67研究滑动摩擦力的大小与接触面积的大小有关，要控制压力和接触面粗糙程度相同，图甲和图丁，压力大小不同，故他的结论是错误的，没有控制压力大小相同。（6）89选择图戌测量摩擦力，因为木板不用做匀速直线运动，便于操作，测力计保持静止，便于读数。11如图是“探究液体内部压强与哪些因素有关”的实验装置。U形管压强计内液体是水，密度为水=1.0103kg/m3。实验中改变容器内液体的密度液，分别测出金属盒在液体中的深度h和U形管压强计液面的高度差H，数据记录如下表。（1）实验中液体内部压强大小是用U形管内两侧液面的_来反映的；序号液（g/cm3）h（cm）H（cm）10.85.04.0210.08.0315.012.041.05.05.0510.010.0615.015.071.25.06.0810.012.0915.018.0（2）分析实验数据，可得出初步结论：同种液体内部，深度越深，压强_；深度h相同时，液体密度越大，压强_；（3）进一步分析表中的数据，每次实验时，=_（用水和液表示）。答案：高度差 越大 越大 【详解】（1）1实验中液体内部压强大小是利用转换法通过U形管内两侧液面的高度差反映的。（2）2分析表中1、2、3或者4、5、6，亦或7、解析：高度差 越大 越大 【详解】（1）1实验中液体内部压强大小是利用转换法通过U形管内两侧液面的高度差反映的。（2）2分析表中1、2、3或者4、5、6，亦或7、8、9三组数据会发现，同种液体内部，深度越深，压强远大。3分析表中1、4、7或者2、5、8，亦或3、6、9三组数据会发现，深度h相同时，液体密度越大，压强越大。（4）4进一步分析表中1、2、3三组数据可知4、5、6三组数据可知7、8、9三组数据可知总结可得到12如图所示，用压强计“探究影响液体内部压强大小的因素”；（1）若在使用压强计前，发现U形管内水面已有高度差；通过_（填写正确选项前字母）方法可以进行调节；A拆除软管重新安装B从左管口向U形管内添加适量水C从U形管右管口向外抽出适量水（2）比较图中乙图、丙图和丁图，可以得到结论：_；（3）在乙图中，若将烧杯中的水换成盐水，其他条件不变，则可以观察到U形管两边液面的高度差将_（选填“变大”、“变小”或“不变”），说明液体压强与_有关。答案：A 在同一深度，液体内部向各个方向的压强相等 变大 液体的密度 【详解】（1）1在使用压强计前，发现U形管内水面已有高度差，说明软管内封闭的气体压强不等于大气压，进行解析：A 在同一深度，液体内部向各个方向的压强相等 变大 液体的密度 【详解】（1）1在使用压强计前，发现U形管内水面已有高度差，说明软管内封闭的气体压强不等于大气压，进行调节时，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的，故选A。（2）2比较乙图、丙图和丁图，探头在水中的深度相同，探头的方向不同，U形管中两端的液面高度差相同，说明探头受到的压强相等，可以得到：在同一深度，液体内部向各个方向的压强相等。（3）34在乙图中，若只将烧杯中的水换成盐水，其他条件不变，控制深度不变，把水换成盐水，密度变大，则可以观察到U形管两边液体的高度差变大，也说明液体的压强与液体的密度有关。13在研究“液体内部的压强”时，使用如下图所示装置。（1）液体内部的压强的大小由微小压强计来显示，微小压强计的实质是一个连通器，实验者应观察_的变化来探知液体内部的压强变化。（2）由甲乙两图可知，在_中，随着液体深度的增大，压强增大。（3）由_图可知，液体内部的压强还与_有关，而与容器的形状无关。（4）除以上研究外，还应该进行的探究有：_。答案：U形管中两边液柱的高度差 同种液体中 乙丙丁 液体密度 在同种液体同一深度处各个方向的压强大小 【详解】（1）1根据转换法，将液体内部的压强大小转换为U形管两侧解析：U形管中两边液柱的高度差 同种液体中 乙丙丁 液体密度 在同种液体同一深度处各个方向的压强大小 【详解】（1）1根据转换法，将液体内部的压强大小转换为U形管两侧液面的高度差，实验者应观察U形管中两边液柱的高度差的变化来探知液体内部的压强变化。（2）2由甲乙两图可知，将探头放在液体内部的不同深度，而液体密度相同，观察到U形管两侧液面的高度差不同，这说明同种液体内部的压强随深度的增加而增大。（3）34对比乙丙两图可知，液体的密度不同，其它因素相同，观察到U形管两侧液面的高度差不同，说明液体的压强大小还与液体的密度有关；由丙丁两图可知，液体的密度和探头的深度相同，容器的形状不同，观察到U形管两侧液面的高度差相同，说明液体的压强与容器的形状无关。（4）5利用本套装置还可以探究在同种液体同一深度处各个方向的压强大小关系。14在“探究液体内部压强与哪些因素有关”的实验：（1）小李用图甲、乙、丙所示的器材进行实验。图甲所示装置的名称是：_；为了探究液体内部压强与深度的关系，可将带橡皮膜的塑料盒先后放在a、b位置（请填写字母），并观察_。为了探究液体内部压强与密度的关系，可将带橡皮膜的塑料盒先后放在_位置（请填写字母），结论是：_。（2）某兴趣小组用如图所示装置进行探究“影响液体内部压强的因素”实验。已知：a、b两点压强等于外界大气压（大气压保持不变）；a点压强等于a点上方液柱压强与左管内气压p1之和；b点压强等于b点上方液柱压强与右管内气压p2之和；液体1和液体2密度不同。该小组同学先关闭K2打开K和K1，用抽气机抽气，进行多次实验。再关闭K1打开K和K2，重复上述操作，具体数据记录如表：液体种类液体1液体种类液体2实验次数第一次第二次第三次实验次数第四次第五次第六次液柱高度（h1/cm）102030液柱高度（h2/cm）102030左管内气体压强（p1/千帕）999795右管内气体压强（p2/千帕）1009998以下研究过程所用到的方法与本实验中所用的方法明显不同的是_A研究合力与分力的作用效果B研究压力的作用效果与受力面积大小的关系C研究滑动摩擦力大小与接触面积粗糙程度的关系D研究物体重力势能大小与物体被举高高度的关系若液体2的密度是1103kg/m3，则液体1的密度为_。通过比较第四、第五、第六三次测得的数据，可以得出的结论是_。探究液体压强与密度关系时，为了使结论更具普遍性，该小组同学还应如何继续实验（请写出实验思路，不需写具体步骤）_答案：U形管压强计 液面高度差 b，c 当液体深度相同时，液体密度越大液体压强越大 A 2103kg/m3 当液体密度相同时，液体深度越深液体压强越大 换不同液解析：U形管压强计 液面高度差 b，c 当液体深度相同时，液体密度越大液体压强越大 A 2103kg/m3 当液体密度相同时，液体深度越深液体压强越大 换不同液体进行多次试验 【详解】（1）1图甲中的实验装置是U形管压强计，是用来研究液体内部压强的。2为了探究液体内部压强与深度的关系，应保持液体的密度相同，因此可将带橡皮膜的塑料盒先后放在a和b位置，并观察U形管液面高度差。34为了探究液体内部压强与密度的关系，应保持液体的深度相同，因此可将带橡皮膜的塑料盒先后放在b和c位置；可以得到当液体深度相同时，液体密度越大液体压强越大。（2）5探究“影响液体内部压强的因素”实验采用的是控制变量法；A研究合力与分力的作用效果，用到等效替代法，故A符合题意；B研究压力的作用效果与受力面积大小的关系，用到控制变量法，故B不符合题意；C研究滑动摩擦力大小与接触面积粗糙程度的关系，用到控制变量法，故C不符合题意；D研究物体重力势能大小与物体被举高高度的关系，用到控制变量法，故D不符合题意。故选A。6由题意可知a、b两点压强相等，所以pa=pbp1+1gh= p2+2gh99103Pa+110N/kg0.1m=100103Pa+1103kg/m310N/kg0.1m1=2103kg/m37通过比较第四、第五、第六三次测得的数据可知，液体的种类是相同的，液柱高度越大，气体压强越小，则液体内部的压强越大，故结论为：液体密度相同时，液体内部压强随液柱的升高而增大。8为了使实验结论更具有普遍性和代表性，应换用其他液体多次实验。15在“探究压力的作用效果与哪些因素有关”的实验中，小明利用所提供的器材（一块海绵和两块规格相同的长方体砖块）设计了如图所示的一系列实验。请仔细观察，并分析，回答下列问题：（1）压力的作用效果的大小是通过比较海绵的_程度来确定的。（2）分析比较图乙和丙的实验现象，可以得出结论：_（3）分析比较图_的实验现象，可得出结论：当受力面积相同时，压力越大，压力作用效果越显著。（4）物理学中用来表示压力作用效果的物理量是_。答案：形变 当压力相同时，受力面积越小，力的作用效果越明显。 乙丁 压强 【详解】（1）1 海绵的程度越大，压力的作用效果越明显，通过比较海绵的凹陷程度比较压力作用效果。解析：形变 当压力相同时，受力面积越小，力的作用效果越明显。 乙丁 压强 【详解】（1）1 海绵的程度越大，压力的作用效果越明显，通过比较海绵的凹陷程度比较压力作用效果。（2）2从乙丙中可以看出，砖块对海绵的压力大小相同，丙中受力面积小，海绵的形变大，说明：当压力相同时，受力面积越小，力的作用效果越明显。（3）3乙丁中，受力面积相同，丁图中海绵受到的压力大，海绵的形变程度大，说明：当受力面积相同时，压力越大，压力作用效果越显著。（4）4物体学中用压强表示压力的作用效果。16图是小丽在“探究同一物体所受的浮力大小与哪些因素有关”的实验过程。图甲、乙、丙容器中装的液体是水，图丁容器中装的液体是酒精，四个图中弹簧测力计下面用细线吊着的是同一物体A，F1、F2、F3、F4分别是图甲、乙、丙、丁中弹簧测力计的示数。请回答下列问题：（1）图甲中，弹簧测力计的示数F1=_N。图丙中，物体完全浸没在水中时所受的浮力为_N；（2）分析图乙、丙两图实验数据可得结论：物体所受的浮力大小与_有关；分析图_两图实验数据可得结论：物体所受的浮力大小与液体密度有关；（3）水的密度为1.0103kg/m3，由以上实验数据可计算出：物体A的体积为_m3，密度为_kg/m3；图丁中酒精的密度为_kg/m3。答案：9 2 物体排开液体的体积 丙、丁 210-4 2.45103 800 【详解】（1）1由图甲知，弹簧测力计的分度值为0.1N，其示数为4.9N解析：9 2 物体排开液体的体积 丙、丁 210-4 2.45103 800 【详解】（1）1由图甲知，弹簧测力计的分度值为0.1N，其示数为4.9N。2图丙中，物体浸没在水中时挖到的浮力F浮=F1-F3=4.9N-2.9N=2.0N（2）3图乙中，物体A部分浸入水中，图乙中，物体A完全浸没水中，那么两次物体排开水的体积不同，而弹簧测力计的示数也不同，即物体两次所受的浮力不同，所以可以得出：物体所受的浮力与物体排开液体的体积有关。4在图丙和图丁中，物体A分别浸没在水和盐水中，测力计的示数不同，即物体A两次所受的浮力不同，所以：物体所受的浮力大小与液体密度有关。（3）5由图丙知，物体浸没在水中时，排开水的体积等于物体A的体积，据阿基米德原理有6物体A的质量物体A的密度7图丁中，物体A浸没在酒精中所受的浮力F浮1=F1-F4=4.9N-3.3N=1.6N据阿基米德原理知，酒精的密度17某同学为了探究“浮力大小与哪些因素有关”，做了如图所示的实验：（1）据甲和乙可知，物体受到的浮力F浮_；（用图中的物理量符号表示）（2）析乙和丙可知，弹簧测力计测得拉力大小关系是：F1_F2（选填“”“”或“”）说明物体所受浮力人小随其排开液体的体积增大而_（选填“增大”或“减小”）；（3）通过乙和丁探究，不能得到浮力大小与液体密度的关系，其原因是_；（4）根据甲和乙可知物体的体积表达式V_。（用G、F1及水表示）答案：GF1 增大 物体排开水和盐水的体积不同 【详解】（1）1由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体
