065室消防栓给水系统.docx

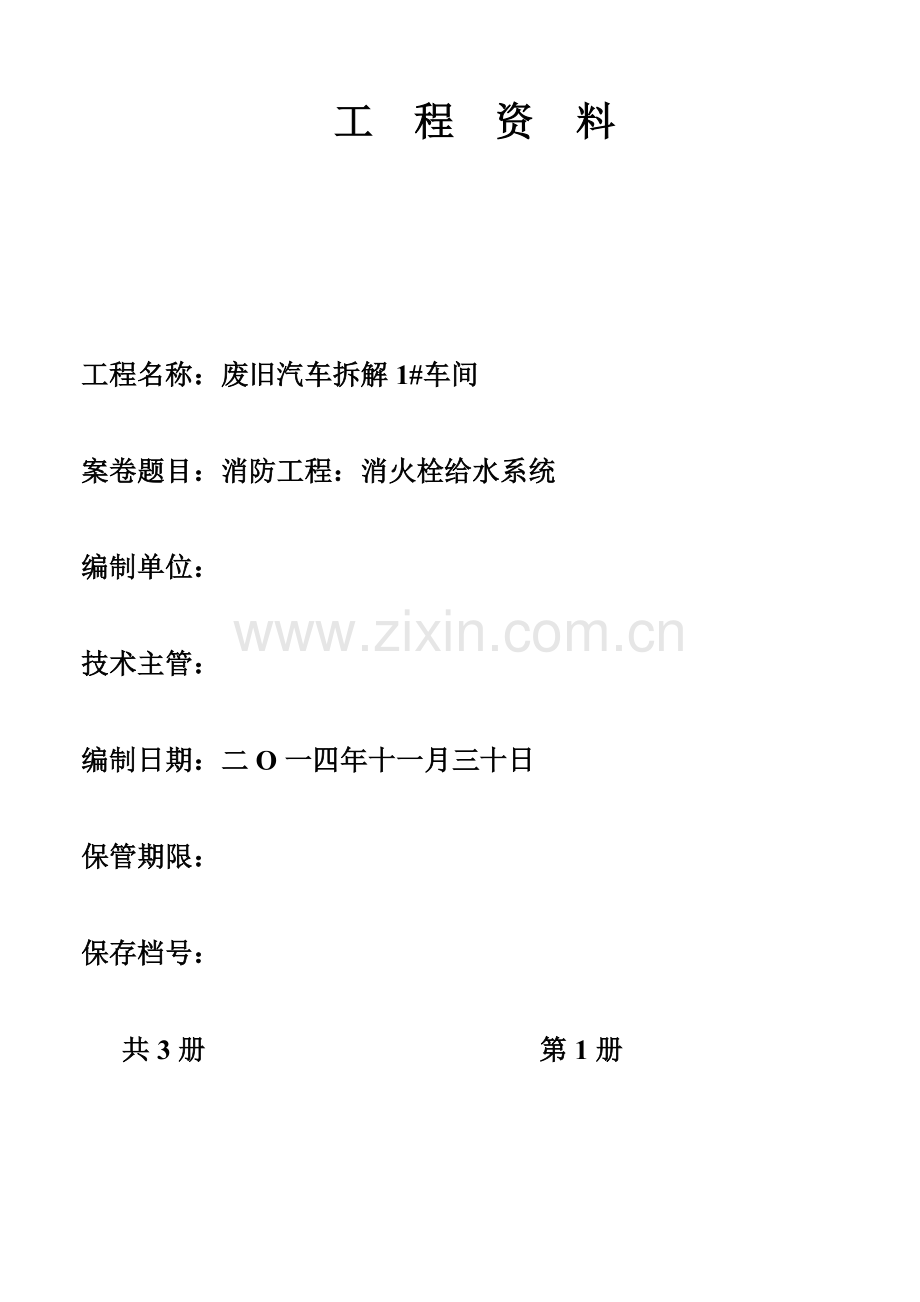

工 程 资 料

工程名称：废旧汽车拆解1#车间

案卷题目：消防工程：消火栓给水系统

编制单位：

技术主管：

编制日期：二O一四年十一月三十日

保管期限：

保存档号：

共3册 第1册

工程资料案卷目录
工程名称
废旧汽车拆解1#车间
案卷序号
施工管理资料
页数
编制单位
编制日期
备注
C1
施工管理资料

C2
施工物资资料

C3
施工检查资料

C4
竣工验收记录

（C1）

施工管理资料

废旧汽车拆解1#车间

七台河市鼎盛建设监理有限公司

工 程 技 术 文 件 报 审 表
（A1监）
工程名称
废旧汽车拆解1#车间
编 号

致：七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于 消火栓系统施工 工程技术文件，请予以审核。

序号
名 称 及 类 别
编制人
1
施工资质证书

2
建设工程特殊工程上岗证审查表

施工组织设计

施工技术交底记录

技术负责人（签字）：
施工单位名称： 申 报 人（签字）：
2013年10月12日
监理工程师（签字）： 2013年10月 12日

总监理工程师审核意见：

监理单位名称： 总监理工程师（签字）： 2013年10月12日

分包单位资格报审表
（A2监）
工程名称
废旧汽车拆解1#车间
编 号

致：七台河市鼎盛建设监理有限公司 （监理单位）
经考查，我方拟选择 黑龙江省公安消防工程有限责任公司第二分公司 承担下列工程施工。请予以审批。

附：1、分包单位营业执照、企业资质等材料

分包工程名称（部位）
单位
工程数量
其 它 说 明
火灾自动报警系统
系统
1

消灾栓系统
系统
1

自动喷水灭火系统
系统
1

技术负责人（签字）：
施工单位名称： 申 报 人（签字）：
2013年10月12日
监理工程师（签字）： 2013年10月 12日

总监理工程师审核意见：

监理单位名称： 总监理工程师（签字）： 2013年10月12日

建设工程特殊工种上岗证审查表

C1-02
工程名称
废旧汽车拆解1#车间
施工单位
黑龙江省公安消防工程有限责任公司第二分公司
序号
姓 名
性别
工 种
发证部门及编号
发证日期
复审期限
备注
发证部门
编 号
1
赵树泰
男
项目经理
黑龙江省建筑施工企业三类人员
黑建安B(2004)0100707
2004年1月24日

2
王涛
男
施工现场负责人
黑龙江省住房和城乡建设厅
黑 直0451104090054
2009年11月16日

3
张风志
男
安全员
黑龙江省住房和城乡建设厅
黑 直045104090598
2009年11月18日

4
包绍红
女
质量检查员
黑龙江省住房和城乡建设厅
黑 直045105090261
2009年11月17日

5
刘去龙
男
水暖工长
黑龙江省住房和城乡建设厅
黑 直045103090681
2009年11月17日

监理工程师： 项目经理： 填表日期：2013.10.10

工 程 技 术 文 件 报 审 表
（A1监）
工程名称
废旧汽车拆解1#车间
编 号

致：七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于 消火栓系统施工 工程技术文件，请予以审核。

序号
名 称 及 类 别
编制人
1
施工组织设计

2
施工技术交底记录

技术负责人（签字）：
施工单位名称： 申 报 人（签字）：
2013年10月12日
监理工程师（签字）： 2013年10月 12日

总监理工程师审核意见：

监理单位名称： 总监理工程师（签字）： 2013年10月12日

废旧汽车拆解1#车间

施工组织设计审批表
C2-01-2
工程名称
废旧汽车拆解1#车间
编制人

部 门
审 批 意 见
责 任 人
项
目
经
理
部
审
批

项目负责人：

年 月 日

技术负责人：

年 月 日

质量负责人：

年 月 日

安全负责人：

年 月 日
公
司
级
审
批

技术部门负责人：
（公章）
年 月 日

质量部门负责人：
（公章）
年 月 日

安全部门负责人：
（公章）
年 月 日

生产部门负责人：
（公章）
年 月 日

总工程师：
（公章）
年 月 日
监理
（建设）
单位
审批

监理工程师：

年 月 日

总监理工程师：
（建设单位项目负责人）：

（公章）
年 月 日
消防给水系统安装
一、 工程概况
1、工程概况
工程名称：废旧汽车拆解1#车间
工程地址：桦南县
建设单位：桦南县行政服务中心
设计单位：哈市中建建筑设计有限公司
2、工程内容
一、 消防给水管网
1、 钢管的焊接
（1） 焊接的主要工序：钢管切割、管口的处理、对口、点焊、管道平直度的校正、施焊等。
（2） 对接焊接的钢管端面应当与钢管轴线垂直，偏斜值最大不能超过1.5mm。
（3） 钢管对口前，应将焊接端的坡口面及内外管壁15-20mm范围内的铁锈、泥土、油脂等赃物清除干净，不圆的管口应进行排圆修整。
（4） 管道弯头的弯曲部份不准许有对接焊缝，焊缝与弯曲起点的距离不得小于钢管外径，并不得小于100mm，冲压弯头除外，对焊接之间的距离不得小于管外径，并不得小于200mm。
（5） 管道上的焊缝不准在支架上或吊架内，焊缝离支、吊架不得小于100mm。
（6） 管道穿墙或穿洞时要加套管，套管内不准有焊缝。
三、 干管安装
（1） 安装前先检查官腔并清理干净，依据施工图所要求的干管走向、位置、标高和坡度，检查预留孔洞，要打通需穿越的隔墙洞：挂通或弹出钢管安装的坡度线，以保证弹划的坡度线符合要求，在坡度线下方画出支架打洞位置方块线，即可安装支架。
（2） 在支架安装完好并达到强度后即可使钢管上架，对焊接连接的干管直线部门可整根钢管上架，对管端倾斜度超过1mm的要求的，在地面上修整后方可上架。
（3） 干管焊接连接时，对口应不错口并留有对口间隙，点焊后调直管道最后焊死。具体焊接方法应符合规范要求。焊完后校核管道坡度，确认管道坡度正确后，进行管道的最后固定。
四、 立管安装
（1） 立管安装的位置由设计决定或施工用图纸施工。立管的位置确定后，应打通各层楼板预留孔，用线坠控制垂直度，作为立管安装的基准线。
（2） 立管安装由底层到顶层逐层进行各管段的连接，连接时用水平尺校对各立管管段的垂直度是否符合设计要求，管距中心墙的距离为10cm，每安装一层管段均使其就位于立管安装中心线上，并用管卡予以固定，管卡的高度为1.5m。
五、 室内消火栓安装
（1） 室内消火栓安装栓门中心距地面的高度为1.1m，消火栓中心距墙侧面距离为140mm，距箱后内表面为100mm，设置在消火栓箱内的消火栓栓口朝外，与墙面成90°角。
（2） 室内消火栓应安装在明显、易取的位置，并在其最上层设检验用的实验栓。
（3） 消火栓应采用同一型号规格，消火栓的栓口直径为65mm，水枪喷嘴口径不小于19mm，水袋长度不超过25m，与栓口接扣的链接牢固可靠。
（4） 消火栓静水压力不大于0.8mpa，消火栓栓口出水压力不大于0.5mpa，大于0.5mpa时每个栓口应设减压装置。
三、 水压试验
（1） 消防给水系统安装完毕后，对管道进行强度、严密性试验，试验分段进行。将洁净水注入管道中，加满水后用打压泵加压，强度试验压力为设计压力的1.25倍，当达到试验压力后，稳压10min，检查各管道无泄漏，无变形，压力表无压降为合格。之后进行严密性试压，试验压力采用设计压力，稳压8H，经全面检查，无渗漏为合格。
（2） 消防给水系统试压合格后，应对管道进行通水冲洗，将清洁水注入管道中，冲洗的流量为设计最大流量或不小于1.5m/s，冲洗需连续进行，认定出口水色和透明度与入口侧一直为合格，冲洗合格后将管中水排尽。
六、 水泵接合器安装
（1） 水泵接合器安装安接口、本体及连接管、止回阀、安全阀、放水阀、控制阀的顺序进行。
（2） 消防水泵接合器的安装位置和数量应符合设计要求。
（3） 消防水泵接合器的安装要符合设计要求。设计无要求时，墙壁式其安装高度为1.1m，与墙面上的门、窗、孔洞的净距离不应小于2.0m。地下室安装其高度距井盖不得大于450mm。
七、 消防供水设施的安装
（1） 消防水泵、稳压泵的安装应符合现行国家标准《机械设备安装工程及验收规范》的有关规定。
（2） 消防水泵安装应符合设计要求，出水管上应安装止回阀和压力表、并安装检查和试验用的放水阀，消防水泵组的总出水管上还应安装压力表，安装压力表时应加设缓冲装置。
（3） 消防水泵吸水管上的控制阀应在消防水泵固定在基础上之后再惊醒安装，其直径不应小于消防水泵吸水口直径。且不应采用螺阀。
（4） 消防水池、消防水箱的施工和安装应符合现行的《给排水构筑物施工验收规定》的有关规定。
（5） 消防水箱的容积、安装位置应符合设计要求。安装时，消防水箱间的主要通道宽度不应小于1m，消防水箱四周应设检修通道其宽度不小于0.7m，消防水箱顶部至楼板的距离不得小于0.6m。
（6） 消防水池、消防水箱的溢流管不得与生产或生活用水的排水系统直接相连。
（7） 消防气压给水设备的气压罐其容积、气压、水位计工作压力应符合设计要求。
（8） 消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等安装应符合产品使用说明书的要求。
（9） 消防气压给水设备的安装位置、进水管及出水管的方向应符合设计要求：安装时其四周应设检修通道，其宽度不应小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不得小于1m。

技术、质量、安全交底记录
C2-03
工程名称
废旧汽车拆解1#车间
编号

交底项目
水、电系统施工组
交底日期
2013.10.10
交底内容
质量交底
1、 施工前要进行岗位培训，培训合格后方可上岗。电工有进网作业证、电焊工有焊工证。
2、 作好施工技术交底，施工前向施工人员讲清施工标准及验收标准。
3、 自动喷水灭火系统施工必须符合《自动喷水灭火系统施工及验收规范》GB50261-2005有关标准。
4、 试压及隐蔽工程均有记录，必须经甲方监理签字认可。
5、 电气消防布线布管要符合《火灾自动报警系统施工及验收规范》GB50166-92有关规定。
6、 所有进场材料必须按标准检验，并有检验证明及出厂合格证。自检合格后报监理查验方可使用。
7、 所有的水、电设备安装前应进行功能检查、质量检查，并报监理查验认可后方可安装。
8、 关键工艺和部位请示监理把关，并做好文字记录备案，方可进行下道工序。
9、 水、电系统调试前进行质量总检查，确保施工标准，检查时按消防规范进行，调试试验按程序进行。
接受人： 交底人：
技术、质量、安全交底记录
C2-03
工程名称
废旧汽车拆解1#车间
编号

交底项目
水、电系统施工组
交底日期
2013.10.10
交底内容
质量交底
10、 进入现场必须奠定安全生产六大纪律。
11、 在熔锡时，锡液不许着水，防止飞溅，盐酸要妥善保管。
1、 在搬运大型过重通风设备时，要步调一致，配合密切，防止砸伤。
2、 再使用酒精等易燃品后，要严格保管，以防发生火灾。
3、 在防潮地下室施工，照明应使用35伏以下安全电压。
4、 在组装风管法兰孔时，应用尖冲撬正，严禁用手指触摸。
5、 使用剪刀机时，上刀架不准放置工具等其他物品。剪刀时，手禁止伸入板空隙中。
6、 使用固定式震动剪，两手要扶稳钢板，用力适当，手指离刀口不得小于5厘米，刀片破损应及时停机更换。
7、 吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
8、 折方时，应互相配合，料与折方机保持距离，以免被翻转的钢板和配重击伤。
9、 操作卷扬机、压缝机、手不得直接推送工作。
接受人： 交底人：

技术、质量、安全交底记录
C2-03
工程名称
废旧汽车拆解1#车间
编号

交底项目
水、电系统施工组
交底日期
2013.10.10
交底内容
质量交底
1、 施工前要进行岗位培训，培训合格后方可上岗。电工有进网作业证、电焊工有焊工证。
2、 做好施工技术交底，施工前向施工人员讲清施工标准及验收标准。
3、 自动喷水灭火系统施工必须符合《自动喷水灭火系统施工及验收规范》GB50261-2005有关标准。
4、 试压机隐蔽工程均有记录，必须经甲方监理签字认可。
5、 电气消防布线布管要符合《火灾自动报警系统施工及验收规范》GB50166-92有关规定。
6、 所有进场材料必须按标准检验，并有检验证明及出厂合格证。自检合格后报监理查验方可使用。
7、 所有的水、电设备安装前应进行功能检查、质量检查，并报监理查验认可后方可安装。
8、 关键工艺和部位请示监理把关，并做好文字记录备案，方可进行下道工序。
9、 水、电系统调试前进行质量总检查，确保施工标准，检查时按消防规范进行，调试试验按程序进行。
接受人： 交底人：
技术、质量、安全交底记录
C2-03
工程名称
废旧汽车拆解1#车间
编号

交底项目
水、电系统施工组
交底日期
2013.10.10
交底内容
质量交底
1、 参加施工人员必须认真学习和熟悉安全生产法规和本工种安全技术操作规程，遵守法规和规程。
2、 施工现场的所有施工人员必须坚持三做到、四注意：
三做到
（1） 、做到施工准备工作周到，劳动保护用具按规定穿戴齐全。
（2） 做到施工操作时思想集中、认真负责、坚守岗位。
（3） 做到施工机具有专人负责保养、保管并保持机具性能良好。
四注意
（1） 高空作业必须注意拴好安全带。
（2） 进入现场必须注意带好安全帽。
（3） 施工现场行走中必须注意脚下、头上、四周、机械和车辆。
（4） 多人共同协作时，应互相注意安全。
3、 在施工现场，不得在起吊物体下作业、通过或停留，应与运转机械保好安全距离。
4、 不得搭乘吊装物或吊盘垂直升降及高空位移、
5、 搬运吊装管子时不得与裸露的电线碰撞，多根管子半装时绳扣必须捆扎两个吊点。
接受人： 交底人：
技术、质量、安全交底记录
C2-03
工程名称
废旧汽车拆解1#车间
编号

交底项目
消防给水系统
交底日期
2013.10.10
交底内容
消防泵房及稳压系统安装
文字说明或附图：
一、 消防气压罐安装要求：
消防气压给水设备出水管上应设止回阀，安装时其四周应设检修通道，罐与罐、罐与墙面的净距不宜小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不得小于0.6m。
消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。稳压泵的规格、型号应符合设计要求。其安装应符合《机械设备安装工程施工及验收通用规范》GB50231、《压缩机、风机、泵安装工程施工及验收规范》GB50275的有关规定。
二、 安装消防水泵应符合下列规定：
1、 消防水泵应设消防备用泵，其工作能力不小于其中最大一台消防工作泵。
2、 系统的供水泵、稳压泵应采用自灌式吸水方式。喷淋泵吸水管应设过滤器，并应安装在控制阀后，控制阀其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的蝶阀。蝶阀应采用沟槽式或法兰式蝶阀。
3、 当消防水泵和消防水池位于独立的两耳基础上且相互为刚性连接时，吸水管上应加设柔性连接管。在水泵吸水管和出水管上，应设软连接装置。
4、 消防水泵的出水管上应安装止回阀、控制阀和泵工作压力表，系统总出水管上还应安装压力表和泄压阀，安装压力表时应加设缓冲装置。
5、 消防水泵房应设不少于两条供水管马环装官网相连接。
6、 水泵基础应设隔震装置。立式水泵的减震装置不应采用弹簧减震器。
7、 水泵就位前的基础砼强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定，设计无规定尺寸，水泵基础高出地面不得小于0.1m。
8、 水泵试运转的轴承温升必须符合设备说明书的规定。

接受人： 交底人：

（C2）

施工物资资料

材料、构配件进场检验记录
C3-01
工程名称
废旧汽车拆解1#车间
检验日期
2013.10.12
施工单位

序号
名 称
规格
型号
进场
数量
生产厂家
外观质量
结果
合格证号
1
蝶阀
DN1100
10
天津景盛达阀门厂
无损伤
可以使用

施工技术 施 工
负 责 人： 质检员： 材料员：王德生

工程物资进场报验表
B2－02 （A4监）
工程名称
废旧汽车拆解1#车间
编号

致： 七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于消火栓系统安装工程的物资进场检验记录，该批物资经我方检验符合设计、规范及合同要求，请予以批准使用。
物资名称
主要规格
单位
数量
委托单编号
使用部位
蝶阀
DN1100
个
10

地下室和8层消防泵房

附件：
名 称 页 数 编 号
1、出厂质量证明文件 1 页
2、进场检验记录 1 页
3、进场试验报告 1 页
施工单位检验意见：

符合要求，同意使用

施工单位名称： 技术负责人： 2013年10月12日
审查意见：

监理单位名称 监理工程师 ： 2013年10月12日

材料、构配件进场检验记录
C3-01
工程名称
废旧汽车拆解1#车间
检验日期
2013.10.12
施工单位

序号
名 称
规格
型号
进场
数量
生产厂家
外观质量
结果
合格证号
1
法兰止回阀
H44T-10
4个
天津泉久阀门
良好
合格

施工技术 施 工
负 责 人： 质检员： 材料员：王德生

工程物资进场报验表
B2－02 （A4监）
工程名称
废旧汽车拆解1#车间
编号

致： 七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于消火栓系统安装工程的物资进场检验记录，该批物资经我方检验符合设计、规范及合同要求，请予以批准使用。
物资名称
主要规格
单位
数量
委托单编号
使用部位
法兰止回阀
H44T-10
4个
4

消防泵房

附件：
名 称 页 数 编 号
1、出厂质量证明文件 1 页
2、进场检验记录 1 页
3、进场试验报告 1 页
施工单位检验意见：

符合要求，同意使用

施工单位名称： 技术负责人： 2013年10月12日
审查意见：

监理单位名称 监理工程师 ： 2013年10月12日

材料、构配件进场检验记录
C3-01
工程名称
废旧汽车拆解1#车间
检验日期
2013.10.1
施工单位

序号
名 称
规格
型号
进场
数量
生产厂家
外观质量
结果
合格证号
1
热镀锌管
DN100
270m
吉林京华制管有限公司
良好
合格
2
热镀锌管
DN70
30 m
吉林京华制管有限公司
良好
合格

施工技术 施 工
负 责 人： 质检员： 材料员：王德生

工程物资进场报验表
B2－02 （A4监）
工程名称
废旧汽车拆解1#车间
编号

致： 七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于消火栓系统安装工程的物资进场检验记录，该批物资经我方检验符合设计、规范及合同要求，请予以批准使用。
物资名称
主要规格
单位
数量
委托单编号
使用部位
热镀锌管
DN100
m
270

一层
热镀锌管
DN70
m
30

一层

附件：
名 称 页 数 编 号
1、出厂质量证明文件 1 页
2、进场检验记录 1 页
3、进场试验报告 1 页
施工单位检验意见：

符合要求，同意使用

施工单位名称： 技术负责人： 2013年10月30日
审查意见：

监理单位名称 监理工程师 ： 2013年10月30日

材料、构配件进场检验记录
C3-01
工程名称
废旧汽车拆解1#车间
检验日期
2013.10.1
施工单位

序号
名 称
规格
型号
进场
数量
生产厂家
外观质量
结果
合格证号
1
消防泵
XBD4.7/26-80
2台
上海瑞太平洋制泵有限公司
无损伤
可以使用

施工技术 施 工
负 责 人： 质检员： 材料员：王德生

工程物资进场报验表
B2－02 （A4监）
工程名称
废旧汽车拆解1#车间
编号

致： 七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于消火栓系统安装工程的物资进场检验记录，该批物资经我方检验符合设计、规范及合同要求，请予以批准使用。
物资名称
主要规格
单位
数量
委托单编号
使用部位
消防泵
XBD4.7/26-80
台
2

消防泵房

附件：
名 称 页 数 编 号
1、出厂质量证明文件 1 页
2、进场检验记录 1 页
3、进场试验报告 1 页
施工单位检验意见：

符合要求，同意使用

施工单位名称： 技术负责人： 2013年10月30日
审查意见：

监理单位名称 监理工程师 ： 2013年10月30日

材料、构配件进场检验记录
C3-01
工程名称
废旧汽车拆解1#车间
检验日期
2013.10.1
施工单位

序号
名 称
规格
型号
进场
数量
生产厂家
外观质量
结果
合格证号
1
手提式干粉灭火器
MFZ/ABCB
具
河北省故城县消防器材厂
无损伤
可以使用
2
内扣式接口
KN65型
只
福建省南安市安耐特消防装备有限公司
无损伤
可以使用
3
旋转型室内消火栓
SNZ65
具
福建省广捷消防器材有限公司
无损伤
可以使用
4
有衬里消防水带
8-65-25型
米
南安市侨峰消防水带有限公司
无损伤
可以使用
5
室外消火栓
SA100/64-1.6型
台
福建省南安市安耐特消防装备有限公司
无损伤
可以使用
6
墙壁式消防水泵接合器
AQB100-1.6
台
福建省南安市美林消防设备厂
无损伤
可以使用

施工技术 施 工
负 责 人： 质检员： 材料员：王德生

工程物资进场报验表
B2－02 （A4监）
工程名称
废旧汽车拆解1#车间
编号

致： 七台河市鼎盛建设监理有限公司 （监理单位）
现报上关于自动喷水灭火系统安装工程的物资进场检验记录，该批物资经我方检验符合设计、规范及合同要求，请予以批准使用。
物资名称
主要规格
单位
数量
委托单编号
使用部位
手提式干粉灭火器
MFZ/ABCB
具

1层
内扣式接口
KN65型
只

1层
旋转型室内消火栓
SNZ65
具
