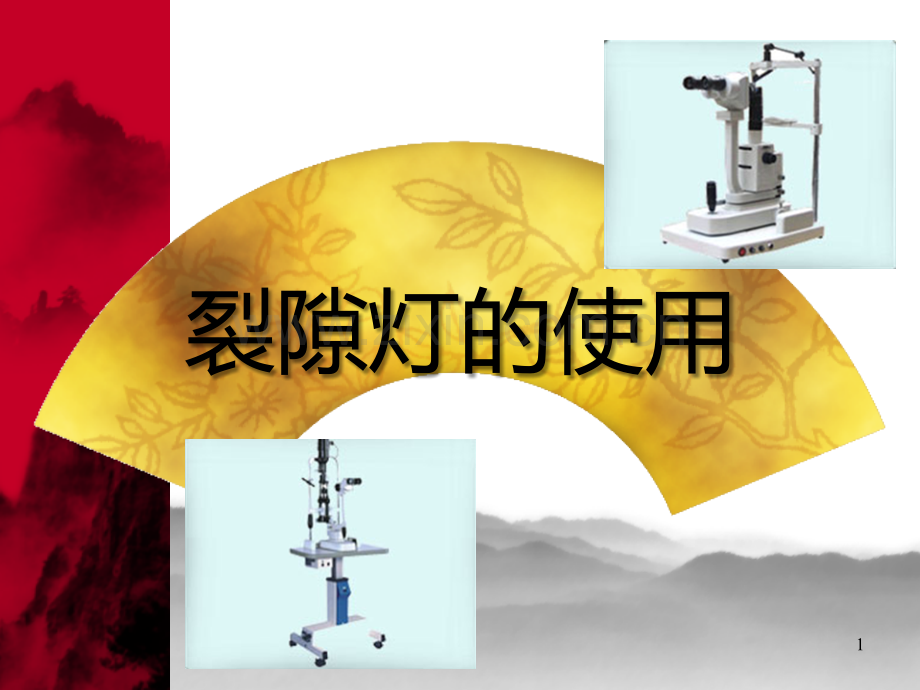

裂隙灯的使用.ppt

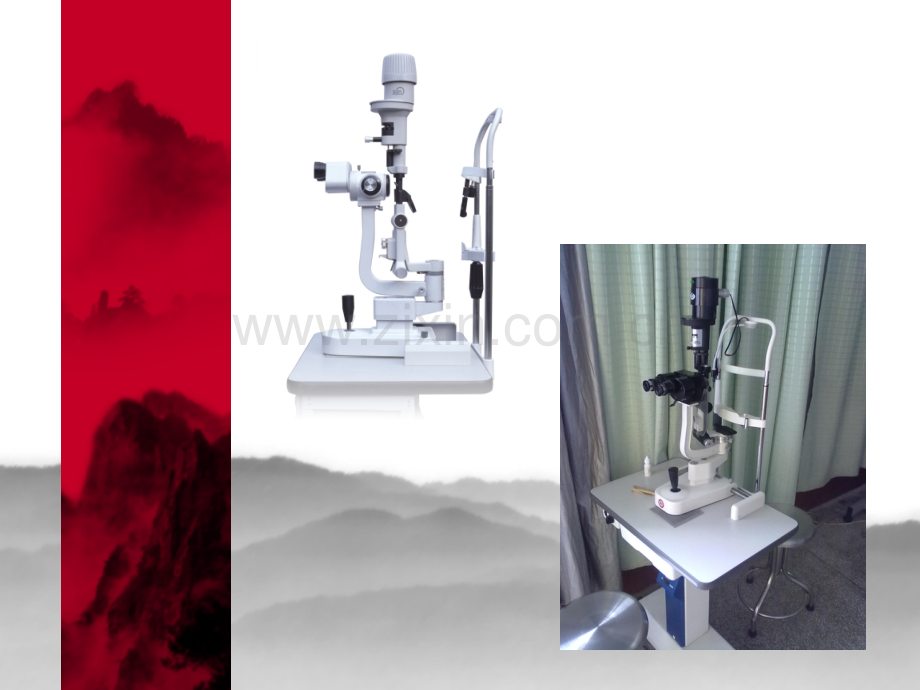

裂隙灯的使用1裂隙灯：全称“裂隙灯显微镜”是眼科使用最频繁的一种光学设备。通过裂隙灯显微镜可以清楚地观察眼睑、结膜、巩膜、角膜、前房、虹膜、瞳孔、晶状体及玻璃体前1/3，可确定病变的位置、性质、大小及其深度。若配以附件，其检查范围将更加广泛。因而裂隙灯不仅是眼科医生检查的重要设备，也成为配镜验光人员的必备和必须掌握的仪器。裂隙灯显微镜的原理裂隙灯：顾名思义就是灯光透过一个裂隙对眼睛进行照明。由于是一条窄缝光源，因此被称之为“光刀”。将这种“光刀”照射于眼睛形成一个光学切面，即可观察眼睛各部位的健康状况。其原理是利用了英国物理学家丁达尔的“丁达尔现象”。|丁达尔现象是：当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”，这种现象叫丁达尔现象，也叫丁达尔效应。|我们日常生活中所看到的这种现象有：夜间手电筒的光柱；阳光透过窗户或门缝照射进屋内；森林里的阳光等等。为了有效的观察眼睛的健康状况，裂隙灯必须安装于光线相对较暗的室内，将裂隙光源照亮眼睛，而后检查医生通过显微镜观察眼睛各部位的健康状况。裂隙灯显微镜的基本构造裂隙灯的构造主要由两部分构成，即“裂隙灯”与“显微镜”。为了便于裂隙光源从不同的角度照射眼睛各部位，以及显微镜从不同的角度观察眼睛，要求裂隙灯与显微镜在机械上都具有足够的左右摆动角。裂隙灯的光源要求其裂隙边缘必须要非常平整，裂隙必须清晰的成像在左右摆动的圆心垂直面上，而显微镜的聚焦同样也必须聚焦在这个圆心垂直面上。裂隙灯显微镜的基本构造|裂隙照明光源必须具有：1.裂隙的宽度在0至14mm范围内可调；2.裂隙的长短在1至14mm范围内可调(当长宽都是14mm时裂隙灯光实际是一个圆形光斑)；3.裂隙的方向可调。就是说裂隙光源可以是垂直的，也可以是水平的，还可以是斜的；裂隙灯显微镜的历史|1911年瑞典的眼科学家Gullstrand发明了著名的眼科检查仪器“裂隙灯”(Slitlamp)，1920年vogt加以改进使其功能更加完善，成为了今天的裂隙灯蓝本。|1950年我国开始研制裂隙灯，1967年上海医用光学仪器厂率先试制成功。同年苏州医疗器械厂亦成功的设计制造出了裂隙灯，并且在此后的二十多年里成为我国裂隙灯的主要生产厂家。再此期间该厂还推出了135胶卷的照相裂隙灯。由于胶卷的冲洗技术在眼科乃至医院范围内不能掌握，其出片时间严重滞后，制约了胶卷照相裂隙灯的发展。仅在眼科医学研究、论文编撰方面少量应用。而临床上人们一直沿用着眼睛观察、手写报告的检查模式。裂隙灯显微镜的历史|随着市场经济的迅猛发展，上个世纪九十年代裂隙灯的生产商如雨后春笋般地涌现出来，市场竞争亦进入白热化的状态。|近几年随着计算机技术、数码成像技术的快速发展，新型照相裂隙灯花样不断翻新。其中数码相机的应用倍受推崇。图片报告与文字诊断可打印在同一张报告单上，检查报告可做到即查即出。至此照相裂隙灯才进入了实际的临床应用。|目前我国裂隙灯已经走出国门，多家生产商都有不少的出口量，且年年出口销量创新高。裂隙灯使用法|1.斜照法|裂隙灯取45位置，显微镜正面观察，这是最常用的方法。用斜照法可观察眼前大部分病变，如结膜乳头增殖、结膜滤泡、沙眼疤痕、角膜异物、角膜云翳、晶体前囊色素和晶体混浊等。这一方法主要是检查有关部分的颜色和形态的变化，以判断病变。|2.反光法|当裂隙灯照入眼部遇到角膜前面、后面，晶体前面、后面等光滑面，将发生反射现象。这时如转动显微镜支架，使反射光进入显微镜，则用显微镜观察时，有一眼将看到一片很亮的反光。前后移动显微镜可以看清反光表面的微细变化。如果转动裂隙灯和显微镜的夹角以改变照射的部位而不动显微镜，亦能达到反射光的目的（注意：显微镜必须调焦在反光表面上）。本法可用来检查角膜水肿时角膜表面“起粒”。角膜上皮剥落，角膜溃疡愈合的疤痕，晶体前囊的反光或彩色反光等等.|3.后照法|对焦方法基本同斜照法，但此时观察者不去看那镜界清楚的被照处，而把视线转到虹膜，形成一个模糊的光斑。将视线转向虹膜光斑前方的角膜部分观察，便可看到在光亮背景上出现的角膜病变。当角膜有新生血管或后沉着物、角膜深沉异物、角膜深沉血管、角膜血管翳等。这类病症用斜照法无法明确诊断，用本法往往易于初诊。|4.弥散光线照明法|此法光线照射方式为：裂隙照明系统从较大角度斜向投射，同时将裂隙充分开大，广泛照射，利用集中光线或加毛玻璃，用低倍显微镜进行观察。普通光线照明时，若加上毛玻璃，因光线较暗，不易观察细微病变。而用裂隙照明光，光线高度集中，因光线太强，不可持续较长时间。所以，可无加毛玻璃，然后再用集中光线，而尽量缩短集中光线照射时间。此种方法采用亮度高度集中的裂隙光，且利用双眼视觉同时进行检查，故检查中十分便利、舒适，易于掌握；所观察的部位形态完整、具立体感。其主要用于检查结膜、巩膜、角膜、晶状体等眼前部组织的情况。例如，此法可将角膜全部、虹膜表面、晶状体表面作全面的观察，并有立体感；对角膜后弹力膜的皱褶、晶状体囊和老年人晶状体核的形态等得到完整的概念，比一般斜照法优越。|5.调整光阑的用法|调整光阑大小时，可得不同长度的裂隙象一般用于横扫眼部，综观眼部病变。检查晶体时可适当缩短裂隙象长度，以减少眩目。配合前置镜或接触镜进行眼底或后部玻璃体检查时，裂隙象长度必须适当缩短。蓝色滤光片常用于荧光观察，绿色滤色片则用于观察血管。裂隙灯显微镜的作用|裂隙灯显微镜的作用主要包括以下几方面：|用裂隙灯显微镜可以清楚地观察眼睑、结膜、巩膜、角膜、前房、虹膜、瞳孔晶状体及玻璃体前13等眼前段组织的病变情况可确定病变的位置、性质、大小及其深度；|若配以附件，如：平凹前置镜、眼底捡查用接触镜、三面镜和前房角镇等，可分别对眼底黄斑部及至锯齿缘周边部、前房角等部位做精细检查，|在隐形眼镜的验配中配前对配戴者眼前段的常规检查，若有角膜炎、结膜炎、睑裂斑、上眼睑严重下垂、眼睑闭合不全、瞬目迟钝(每分钟少于12次)等症者、应慎戴隐形眼镜；|在隐形眼镜配戴前应对配戴者做特殊检查。例如，测泪液破裂时间，了解泪道液分泌量和粘滞程度，检查泪道通畅程度等；|在隐形眼镜配戴前，用带刻度的裂隙灯显徽镜测量配戴者角膜直径的大小，作为选探镜片直径的依据；|在隐形眼镜配戴后进行镜片配适的评估。主要包括：角膜覆盖程度的捡查、镜片中心定位、眨眼时镜片的移动度、视上时镜片的下垂及“上推试验”时镜片的松紧度等。|此外，使用裂隙灯显微镜还可以检查隐形跟镜的表面质量。目前，使用裂隙灯显微镜观察镜片主要判断：镜片表面的光滑度和镜片的完整性，从而评价镜片生产的工艺质量；镜片中有无不透明杂质、斑渍附着及混浊等现象，推断镜片材料的纯净度和聚合质量；陈旧镜片表面有无划痕、磨损和分辨镜片表面沉淀物的类型、颜色和形态。使用前对仪器的检查|首先将对焦棒插入仪器相应的插孔中，打开照明电源(开关)；|按照使用者的屈光不正度，分别转动两个目镜的调节圈；|转动两目镜筒、使两镜中心距与观察眼的瞳距相一致，|沿运动滑台移动显微镜，一只手握手柄前后推移进行粗调焦，另一只手握操纵杆前后移动进行细调焦，直至所看到的裂隙像最清晰为止；|观察裂隙像亮度是否足够、均匀|开大裂隙，转动光圈盘，观看光圈形状、滤色片是否良好及光圈转动是否灵活。裂隙像高度最大8mm，最小0.2mm;|开大光圈，调整裂隙，观看裂隙像开合是否灵活均匀，两边是否平行，有无毛刺，裂隙像最窄处应为02mm以下最宽应为8mm；|检查裂隙像方位调整是否良好，裂隙像应绕中心轴可做自由旋转；|检查共焦共轴是否良好，此时应将显微镜置于正前方，裂隙系统处于略偏左或偏右的位置；|最后取下对焦棒，使用人员更换时，必须重新校正。使用前仪器的调整和准备|首先使被检者坐位舒适，头部固定于颌托和额靠上|通过调节台面高度、头架上下调节和调节仪器高度，使裂隙像上下位置适中。注意：调整后被检眼外毗部与头架侧方的刻线记号“一”对齐；|通过操纵手柄和操纵杆调整仪器的左右和前后位置，以保证裂隙像位置正确且可清晰观察。注意：操纵手柄为粗调焦用，操纵扦为精细调焦用，它可以使裂隙像清晰地出现在患眼需要观察的不同深浅的部位。调节时应先祖调焦，再细调焦；|转动手轮，可改变裂隙宽窄：|改变裂隙照明系统和双目立体显微镜系统的夹角，也可用此手轮作拉手；|裂隙长短用转动光圈进行调节；|旋紧螺钉可固定裂腺照明系统和双目立体显微镜系统；|注视灯可左右旋180o，并可上下、远近自由选用，需要时令患眼注视目标方向，|检查前应考虑是否用散瞳药，因为检查前房和虹膜，在散瞳后不便观察，而检查晶状体，玻璃体和眼底则必须散瞳。检查的内容和照明方法|裂隙灯检查由外向内的基本检查顺序是：眼睑睑缘睫毛泪器-睑结膜球结膜结膜囊角膜巩膜缘泪膜-角膜前房前房角虹膜瞳孔后房晶状体。检查顺序：先右眼后左眼。筛查时平均每只眼睛检查120秒，如果有具体问题再作进一步检查。眼睑|(1).眼睑|操作者：1.检察时把裂隙灯调为弥散光|2.在镜头光圈调为小，裂隙灯的光强调为中度。3.光源角度为左右各45度。|4.裂隙灯放大倍率应调为低倍。5.检查时可嘱病人闭眼。睑缘及睫毛（2）睑缘及睫毛：操作者：1.观察时把裂隙灯调为弥散光，2.在镜头光圈调为小，裂隙灯的光强调为中度。3.光源角度为左右各45。4.裂隙灯放大倍率应调为低倍。5.观察顺序为从鼻侧到颞侧。6.检查时嘱病人向正前看。以上注意观察眼睑正常的解剖结构，皮肤颜色，有无炎症、伤口、水肿、皮疹、包块、压痛或捻发音；眼睑或眦部有无糜烂，有无睑内翻、外翻、倒睫、上睑下垂、闭合不全、睑板腺开口有无异常。泪器|（3）泪器：操作者：1.检查时把裂隙灯调为弥散光2.在镜头光圈调为（中）时，裂隙灯的光强调为中度。3.光源角度为颞侧(45）4.裂隙灯放大倍率应调为低倍。5.检查时嘱病人向颞侧看。6.应观察到患者的上泪小点和下泪小点。注意观察上下泪小点的位置有无异常、泪小点有无外翻或闭锁、表面有无脓性分泌物。泪膜|（4）泪膜：操作者：1.检查时把裂隙灯调为弥散光2.在镜头光圈调为大，裂隙灯的光强调为中度。3.光源角度为颞侧45。4.裂隙灯放大倍率应调为低倍。5.嘱病人向前看。（观察泪膜破裂时间：嘱病人用力眨一次眼后开始计时，只道泪膜破裂或再次瞬目为止。）6.应观察到患者的泪膜是否完整，泪膜破裂时间。结膜|（5）结膜：操作者：1.检查时先把裂隙灯调为弥散光。看一下睑结膜的整体情况，然后再将裂隙灯的灯光调为裂隙光从病人鼻侧到颞侧细致检查一至两遍（睑结膜需翻转上睑才能看清）。2.在镜头光圈调为小时，裂隙灯的光强调为中度。3.光源角度为45度。4.裂隙灯放大倍率应调为（低倍高倍）。5.检查上睑结膜时嘱病人向下看，检查下睑结膜时嘱病人向上看。6.翻眼皮时注意手法，如怀疑有充血、乳头或滤泡应放大倍率观察。角膜|（6）角膜：一般采用直接焦点照明法、后部照明法、间接照明法、镜面反光照明法角膜缘分光照明法等多种照明方法交替使用来观察角膜的情况。操作者：1.检查时把裂隙灯调为裂隙光，2.调整裂隙灯光源的角度、宽度，从病人的鼻侧检查到颞侧。3.从角膜上层观察到角膜的基本厚度。4.检查时应不时嘱病人眨眼以观察病人泪膜情况。角膜上皮检查，光源角度为45，中等强度。角膜基质检查，光源角度为从鼻侧到颞侧，裂隙宽度2mm，中等强度。角膜内皮检查，光源角度为从鼻侧到颞侧，裂隙宽度2mm，中等强度。在角膜、结膜上皮损伤或有溃疡时，可借助荧光素染色进一步观察：用玻璃棒蘸少量1荧光素夜于结膜囊内或用消毒荧光素滤纸，将其一端用生理盐水浸湿后，与结膜相接触。让患者瞬目后不要眨眼，此时可见角膜、结膜破损处有嫩绿色染夜，上皮完整处不着色。此方法也可用于观察泪膜情况。前房|（7）前房：操作者：1.检查时把裂隙灯调为裂隙光，裂隙光线取窄光源。2.在镜头光圈调为大时，裂隙灯的光强应调为高度。3.裂隙灯裂隙的宽度约2mm，选择不同角度。4.裂隙灯放大倍率应调为（低倍高倍）。5.检查时嘱病人向前看。6.利用直接照明法由鼻侧到颞侧，再由颞侧到鼻侧观察前房情况。观察房水是否透明，正常情况下房水是透明而看不到炎症细胞，房水会形成对流：靠近角膜温度低房水向下流动；靠近虹膜温度高使房水上升。虹膜和瞳孔|（8）虹膜和瞳孔：操作者：1.将裂隙光聚焦在虹膜上2.先选择弥散光观察虹膜整体情况，再调窄裂隙观察具体细节（直接焦点法）。在镜头光圈调为中，调节裂隙的强度观察瞳孔在光照下的反应。3.光源角度为从颞侧45度照射。4.裂隙灯放大倍率应调为低倍。5.检查时嘱病人向前看。6.观察病人虹膜形状，强光刺激瞳孔看是否有收缩。主要观察虹膜纹理是否清楚，颜色是否正常，有无新生血管、结节、震颤，有无撕裂、穿孔或异物，与角膜或晶体有无粘连。用弥散光可以观察瞳孔的大小、形状、位置、两侧是否对称、瞳孔有无闭锁。利用裂隙灯的开关了解瞳孔对光反射是否灵敏。晶状体|（9）晶状体：操作者：1.检查时把裂隙灯调为裂隙光2.在镜头光圈调为大，裂隙灯的光强应调为高度3.裂隙灯光源的角度左右各10-45度。4.裂隙灯放大倍率应调为低倍高倍。5.检查时嘱病人向前看。6.裂隙灯裂隙的宽度2mm，裂隙灯取窄光源，对准瞳孔区，将焦距对准晶状体扫描瞳孔区观察晶体情况。主要观察晶状体是否透明，位置是否正常，如有混浊注意其部位、范围、形状、颜色，必要时要散瞳检查。玻璃体|（10）玻璃体将焦点移向晶状体的后面可以看到前部1/3玻璃体的切面图，玻璃体有液化或混浊者可以看到有纱幕样纤维随眼球而轻微飘动。在前部玻璃体出血、炎症时可以看到红色的血液或炎症渗出物飘动。目前借助前置镜也可观察到眼底情况。
