合肥琥珀新天地智能化工程项目采购需求
（仅供参考，具体以招标文件为准）
序号
内容
说明与要求
1
付款方式
按月进度付款，每月20日前申请完成工作量的70%的款项。竣工验收合格并移交物业公司后付至95%，余款在两年质保期满后一次付清。
2
投标保证金金额
人民币80000元
3
评标办法
有效最低价
4
供货期
接开工令一周内
5
免费质保期
2年，其中对讲产品5年

采购需求：
（一）、设备需求
序号
名称
单位
备注
一、信息引导及发布系统(LED显示屏、控制系统：合肥宇烁、北京利亚德、深圳大眼界)
*1
LED显示屏
套
室外屏、PH10、2平方，含基础、结构、装饰等
*2
控制系统
套

二、智能卡应用系统（IC卡、一卡通发卡器：深圳捷顺、AHB，深圳披克（需提供全国工业产品生产许可证）；）
*3
IC卡
张
与车辆管理、行人门禁共用
*4
一卡通发卡器
套

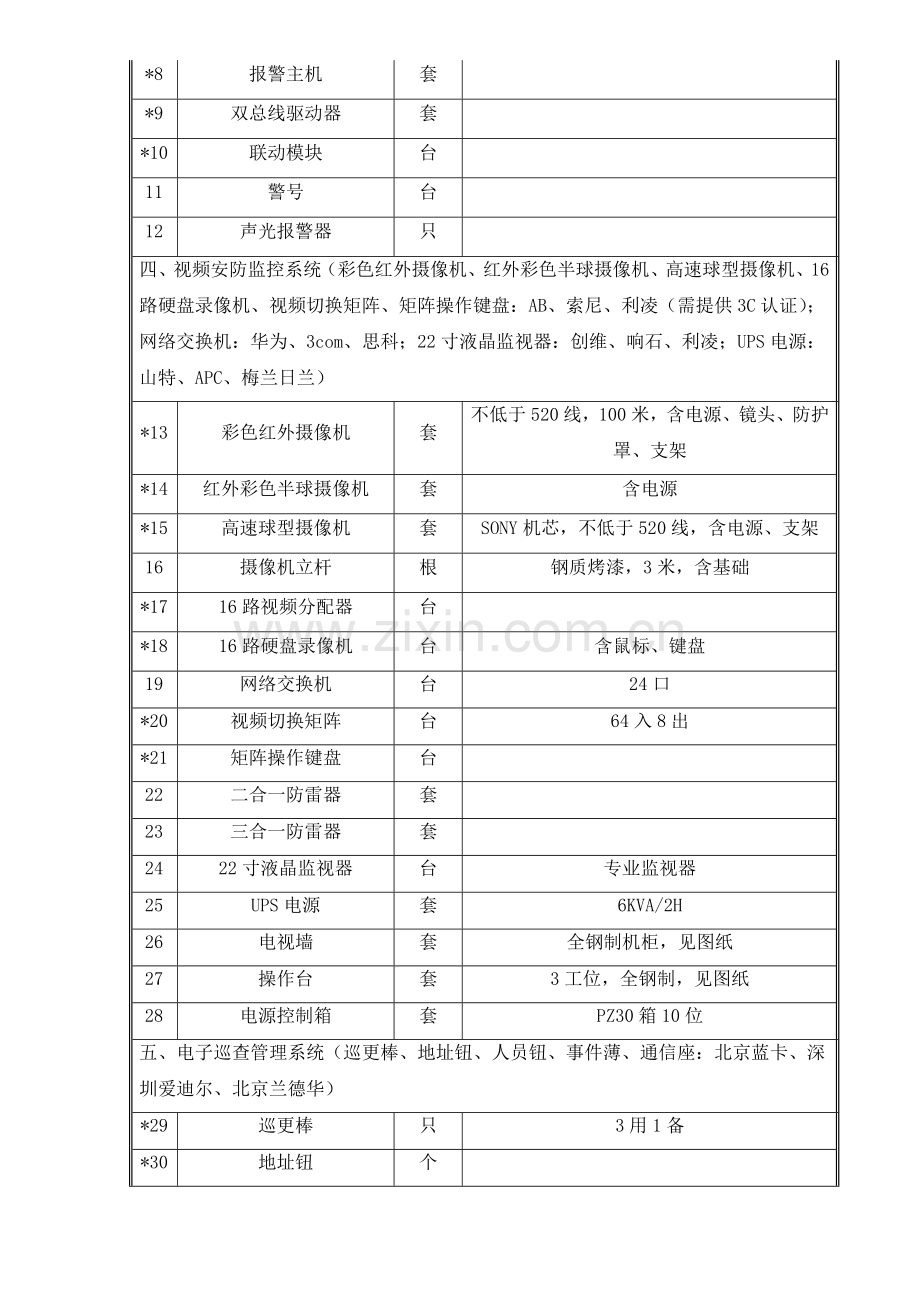

三、入侵报警系统（报警主机、双总线驱动器、防区模块、联动模块、四光束红外探测器：博世、霍尼韦尔、艾礼富）
*5
防区模块
台

6
不间断电源
台
含蓄电池
*7
四光束红外探测器
对
具体探测距离详见图纸
*8
报警主机
套

*9
双总线驱动器
套

*10
联动模块
台

11
警号
台

12
声光报警器
只

四、视频安防监控系统（彩色红外摄像机、红外彩色半球摄像机、高速球型摄像机、16路硬盘录像机、视频切换矩阵、矩阵操作键盘：AB、索尼、利凌（需提供3C认证）；网络交换机：华为、3com、思科；22寸液晶监视器：创维、响石、利凌；UPS电源：山特、APC、梅兰日兰）
*13
彩色红外摄像机
套
不低于520线，100米，含电源、镜头、防护罩、支架
*14
红外彩色半球摄像机
套
含电源
*15
高速球型摄像机
套
SONY机芯，不低于520线，含电源、支架
16
摄像机立杆
根
钢质烤漆，3米，含基础
*17
16路视频分配器
台

*18
16路硬盘录像机
台
含鼠标、键盘
19
网络交换机
台
24口
*20
视频切换矩阵
台
64入8出
*21
矩阵操作键盘
台

22
二合一防雷器
套

23
三合一防雷器
套

24
22寸液晶监视器
台
专业监视器
25
UPS电源
套
6KVA/2H
26
电视墙
套
全钢制机柜，见图纸
27
操作台
套
3工位，全钢制，见图纸
28
电源控制箱
套
PZ30箱10位
五、电子巡查管理系统（巡更棒、地址钮、人员钮、事件薄、通信座：北京蓝卡、深圳爱迪尔、北京兰德华）
*29
巡更棒
只
3用1备
*30
地址钮
个

*31
人员钮
个

*32
事件薄
套

*33
通信座
套

六、停车场管理系统（自动道闸、防砸系统、车辆检测器、读卡器、PLC控制主板、入口机箱\面板\空气开关、信息显屏、语音提示、对讲分机、智能人行道闸、通信转换器、发卡机、对讲主机：深圳捷顺、AHB，深圳披克（需提供全国工业产品生产许可证）；网络交换机：华为、3com、思科）
*34
自动道闸
台

*35
防砸系统
套

*36
车辆检测器
台

*57
读卡器
台

PLC控制主板
台

入口机箱\面板\空气开关
台
含光传输设备
*38
信息显屏
套

*39
语音提示
套

*40
对讲分机
台

*41
智能人行道闸
套
含就地控制按钮
42
网络交换机
台

*43
通信转换器
台

*44
发卡机
台

*45
对讲主机
台

七、彩色可视对讲联网系统（家庭安全防范报警系统）（可视单元门口主机（带门禁）、数字终端、设备电源、围墙机（带门禁）、对讲管理主机：弗曼克斯、安居宝、霍尼韦尔（需提供安全技术防范产品生产登记批准证书、全国工业产品生产许可证）；交换机：华为、3com、思科；单门磁力锁、闭门器：欧宝、索邦、宏泰；燃气探测器、红外探测器、紧急按钮：慑力、豪恩、艾礼富）
*46
可视单元门口主机（带门禁）
台

*47
彩色免提可视分机
台

*48
设备电源
台

*49
围墙机（带门禁）
台

*50
联网器
台

51
交换机

52
出门按钮
只

53
门禁机
套
含电源
54
单门磁力锁、闭门器(保证每户4把钥匙）
套

*55
对讲管理主机
台

56
燃气探测器
个
每户一个
57
红外探测器
个
含支架
58
紧急按钮
个

59
智能化楼层箱
套
450*300*120、壁厚1.2、带安装底板、带门锁
60
智能化单元箱
套
800*650*150、壁厚1.2、带安装底板、带门锁
61
光端机及其辅材
套

62
辅材、附件
批
满足系统功能的其他设备、材料
八、机房
63
防静电地板

平方

九、管线井（线缆：上海爱普华顿、广州宇洪、上海天诚（需提供3C认证、全国工业产品生产许可证））
*64
通讯线室UTP CAT5E
箱
信息引导及发布系统
*65
电源线RVV3*1.5
米
*66
通讯线RVV2*1.5
米
入侵报警系统
*67
电源线RVV2*1.5
米
*68
122编视频线SYV75-5
米
视频安防监控系统
*69
144编视频线室SYV75-7
米
*70
电源线RVV3*1.0
米
*71
电源线RVV3*1.5
米
*72
控制线RVVP2*1.0
米
*73
控制线RVVP2*1.5
米
*74
通讯线RVV6*0.5
米
汽车库（场）管理系统
*75
通讯线RVSP4*1.0
米
*76
就地控制线RVVP6*1.0
米
*77
通讯线室外四芯光纤（满足系统要求）
米
*78
电源线RVV3*1.0
米
*79
对讲通讯线RVV4*1.0
米
*80
户内信号线UTP5E
箱
可视对讲联网（含家庭安全防范）系统
*81
户内电源线RVV2*1.0
米
*82
户内报警线RVV2*0.5
米
*83
户内报警线RVV4*0.5
米
*84
楼内垂直电源线RVV2*1.5
米
*85
电锁线RVV4*0.5
米
*86
出门按钮线RVV2*0.5
米
*87
联网线室外四芯光纤（满足系统要求）
米
*88
通讯线缆RVVP6*1.0
米
电梯五方对讲系统
89
40*4镀锌扁钢
项
机房
90
BVR接地软线
项
91
PVC25管
米

92
PE25管
米

93
PE32管
米

94
PE50管
米

95
5孔梅花管
米
单孔内径32
96
7孔梅花管
米
单孔内径32
97
SC25
米

98
过路钢管SC150
米

99
支线井500*500*800
座

100
主干井1000*1000*800
座

（2）主要技术参数
一、信息引导及发布系统
1.1像素点结构图
A：结构示意图

结构说明：每像素点采用1红1绿共二颗发光管
B： 专业分析
分析项目
专业分析内容
配色分析
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中红绿蓝色亮度的配色比例为 R：G ：B=3：6：1
1.2 像素点指标

项  目
指  标（典型值，具体与所选灯有关）
R(红)
台湾光磊
波长：620~630nm之间连续5nm，亮度90~120mcd中取10%~30%
G(绿)
仕兰
波长：515~525nm之间连续5nm，亮度200~400mcd中取10%~30%
B(蓝)
仕兰（无）
波长：470~480nm之间连续5nm，亮度40~100mcd中取10%~30%
1.3技术参数
名   称
技术参数
1、像素管
像素点间距：10mm
像素管产地(参考)： 红色管子:台湾光磊
绿色管子: 杭州仕兰
基色：红色+纯绿色
发光点颜色组合：1R1G
物理密度：10000像素点/m2
2、单元板
箱体分辨率：宽32像素点×高32像素点、宽64像素点×高64像素点
单元板尺寸:320mm×320mm 、640mm×640mm
单元板像素数：1024像素点/箱体、4096像素点/箱体
3、显示屏整屏
视角: 水平100°～120°，垂直100°
存贮温度： -40℃ ～ +85℃
工作温度：-10℃ ～ +50℃
相对湿度：10%～95%
4、供电
工作电压： 220V±15％
平均功耗： 600W~800W/m2
最大功耗： ≤800W/m2
5、控制系统
控制主机：联想开天主机或同档次计算机以上
操作系统：WIN 98/ 2000/ XP
控制方式：同步控制
显卡：DVI显卡
6、主要技术参数
驱动器件：恒流
2）驱动方式：1/4恒流驱动
3）刷新频率：≥360Hz
4）帧频： ≥180Hz
5）灰度/颜色：4K/显示16.7M颜色
6）亮度：≥1500cd/m2
7）亮度调节方式：软件16级可调
8）视频信号：无
9）控制系统采用：PCTV卡＋DVI显卡＋主控卡＋光纤传输或网络控制卡（可选）
10）平均无故障时间：1000小时
11）寿命：5万小时
12）平整度：任意相邻像素间≤0.5mm；
单元板拼接间隙＜1mm ；
13）均匀性：像素光强、单元板亮度均匀
14）杂点率：＜0.0002
15）开关电源负荷：5V/40A、5V/30A
16）计算机显示模式：1024×768
17）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km
7、软件
LED演播室

二、入侵报警系统
2.1 四光束红外探测器
抗强光达50,000LUX，内置自动调节强光过滤系统，避免受强光或汽车灯光的影响
独特的光学设计：光电射束可穿透多层玻璃特殊的抗环境（如雨雪）等能力
当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路）
可选菲涅尔或双元非球面二次聚焦光学透镜实现了大口径光柱
自动环境识别电路（EDC），可以避免墙壁等反光干扰
模块化的设计便于探测器的添加及层叠
水平/垂直光学角度调整方便，易于校准
具有高水准的抗RFI/EMI能力
独特的数字滤波电路设计
感光余裕度达99%
内置光学瞄准镜
防雷击电路设计
使用C型继电器输出
射束遮断周期可调使其更加灵活适应性更强
全密封防雨（雾）、防尘（虫）等的一体化结构设计使其能在恶劣的环境中正常工作
2.2 报警主机
多路通讯/控制主机，每台主机最大可支持240防区，周界防越报警系统占用其中一部分防区外，其余防区供家庭报警系统使用。
主机上自带8个防区，可以通过扩充外部模块将防区扩充到240个，主要技术特点如下：
所有功能和参数都可编程设置和自由修改
150个用户码
400个事件记录
可连接控制键盘
通过RS232接口可直接连接报警打印机
支持主要的通信格式，可拨叫传呼机留下数字信息
可由电脑进行远程编程、布/撤防和输出控制
UL认证，CSFM认可
CE认证
2.3 总线防区模块
用于连接控制/通讯主机。它直接安装在主机板上，并提供两条两线的总线，每条总线最多可以连接总数多达120个总线探测器和界面模块（120个地址码），共240个。两条总线是独立工作的，其中一条总线出线故障不会影响另一条的正常工作
输出　电流（直流总线） 200mA　电流（数据总线） 75mA
电源要求　工作电流 待警或报警时为130mAh
三、视频安防监控系统
3.1   彩色红外半球摄像机
成像器件1/3英寸 Sony CCD
水平分辨率600TVL
信号制式：PAL (Composite)
模拟视频输出：BNC×1，1.0Vp—p
镜头：3.6mm
增益控制：ON/OFF
白平衡，自动光圈控制
背光补偿：ON/OFF
日夜转换功能：支持
最低照度：彩色：0.9Lx，黑白：0.1Lx
工作温度：-20°C—50°C
3.2 彩色红外枪式摄像机
功能特点
采用高性能SONY CCD
分辨率高，图像清晰、细腻
低照度，0Lux With IR
支持自动彩转黑功能，实现昼夜监控
支持背光补偿功能
支持自动白平衡功能，色彩还原度高，图像逼真
信噪比高，图像画面干净、悦目
支持自动电子快门功能，适应不同监控环境
支持自动电子增益功能，亮度自适应
红外距离:100米
符合IP66级防水设计,可靠性
技术参数
传感器类型
1/3“SONY Super HAD CCD
信号系统
PAL/NTSC
有效像素
PAL:752(H)×582(V)
NTSC:768(H) ×494(V)
最小照度
0.1Lux @ F1.2(0 LUX with IR)
快门
1/50(1/60)s~1/100,000s
镜头
25mm标配(16mm可选)
水平解析度
600TVL
同步方式
内同步
视频输出
1Vp-p Composite Output（75欧姆/BNC）
信噪比
大于48dB
背光补偿
ON
红外线照射距离
100-110米
工作温度
-10℃~60℃
防护等级
IP66
电源
AC24V±10%（DC12V±10%定制）
功耗
15W
尺寸(mm)
255×177×95
重量
2500g
3.3 高速球型摄像机
产品特点
采用1/4"高性能CCD，图像清晰
精密电机驱动，反应灵敏，运转平稳
支持曼码及线路故障诊断功能
支持多语言菜单及操作提示功能，用户界面友好
内部设置数据断电不丢失
水平方向360°连续旋转，垂直方向支持自动翻转，无监视盲区，保证跟踪连续性
支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度（彩色/黑白）自动/手动转换功能
支持随机扫描、连续扫描、帧扫描等自动扫描功能，可设定手动限位
支持4条花样扫描，花样扫描记录操作总时间最少可达10分钟
内置7个报警输入（优先级可调）和2个报警输出，支持报警联动
具有防雷、防浪涌保护功能
具有断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
支持守望功能，预置点/花样扫描/巡航扫描/自动扫描可在空闲状态停留指定时间后自动调用（包括上电后进入的空闲状态）
摄像机
有效像素
PAL:752(H)×582(V)
NTSC:768(H)×494(V)
水平解析度（TVL）
540（彩色）
570（黑白）
信号系统
NTSC/PAL
最低照度
0.7Lux/F1.4（彩色）
0.01Lux/F1.4（黑白）
白平衡
自动白平衡/自动跟踪白平衡
增益控制
自动/手动
信噪比
大于50dB
背光补偿
ON/OFF
电子快门
N:1/60~1/10,000s(16 档)
P:1/50~1/10,000s(16 档)
日夜模式
滤光片彩转黑
隐私遮蔽
4个
数字变倍
10倍
自动聚焦
手动/自动
镜头
焦距
3.84-88.4mm，23倍
变倍速度
5.1秒（光学，广角-望远）
水平视角
52.2－2.36度（广角—望远）
近摄距
1200mm
光圈数
F1.6-F4.5
功能
水平范围
360°连续旋转
水平速度
水平键控速度：0.3°/s-240°/s
水平预置点速度：400°/s
垂直范围
0°~90° (自动翻转)
垂直速度
垂直键控速度：0.5°~60°/s
垂直预置点速度：150°/s
比例变倍
支持
预置点个数
200个
巡航扫描
4条，每条可添加30个预置点
自动翻转
支持
断电记忆
记录下断电前的状态，包括水平、垂直位置和镜头变倍倍数，重启后自动恢复到断电前状态
方位信息显示
开/关闭
报警
报警输入
7路，优先级可调
报警输出
2路，报警联动可设
报警联动
预置点、巡航扫描、花样扫描、自动扫描、帧扫描、
随机扫描和开关量输出
视频输出
模拟视频输出
1.0V[p-p] / 75Ω,NTSC或PAL，BNC头
一般规范
菜单
中英文
云台控制协议
HIKVISION，PELCO-P和PELCO-D（可添加），协议自适应
电源
AC24V（DC12V可选）
功耗
30W max(加热器开启时)
工作温度
湿度
-30℃ ~ 60℃(室外)/ -10℃ ~ 50℃(室内)
湿度小于90%
防护等级
IP66（室内球无）
TVS 3000V 防雷、防浪涌、防突波
安装方式
多种安装方式可根据应用环境进行选择
尺寸
Φ243(mm)×287(mm)
重量
5kg
3.4 22寸液晶监视器
面板类型 22" Panel
分辨率 1400（H）× 1050（V）
像素点距 0.2916mm × 0.2916mm
屏幕比例 4:3
响应时间 8ms
亮度 500cd/m2
对比度 1000:1
可视角度 170°（H）/ 160°（V）
显示色彩 16.7M - 8bit
音频输入 RCA×1
音频系统 内置3W × 2扬声器
强力散热系统 散热保护设计
系统控制方式 中英文语言切换、对比度、亮度、清晰度、色饱和度、色调，信号切换，色温调节
操作方式 红外遥控
显示区域尺寸 410mm×308mm（宽×高）
重量(含包装) 约10kg
外壳材质 铸铝外壳，防静电、防磁场、防强电场干扰
品质标准 ISO9001.中国电器产品强制认证（3C）
3.5 硬盘录像机
压缩处理功能
支持PAL/NTSC制式视频信号输入。
采用H.264视频压缩技术。
每个模拟通道支持双码流压缩，其中主通道最高支持4CIF，子通道最高支持CIF。
每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
本地监控
支持VGA、主辅音视频端口三个独立的本地输出。
支持1/4/6/8/9/16画面预览，预览通道顺序可调。
支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
硬盘文件管理
最大支持8个SATA硬盘，可支持每个容量大于2TB的硬盘。
支持硬盘休眠。
支持硬盘盘组管理。
文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。
录像与回放
支持循环写入和非循环写入两种模式。
支持定时和事件两套压缩参数。
录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等。
支持录像文件的锁定和解锁。
支持本地冗余录像。
支持指定硬盘内的录像资料仅供读取，只读属性。
支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
其他本地功能
用户可以通过前面板按键、穿梭键、鼠标、遥控器、专用键盘等操作。
三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。
完备的操作、报警、异常及信息日志记录和检索。
支持手动报警触发、清除。
支持设备配置信息的导入/导出操作。
3.6 视频矩阵主机
主要特性
基于模块化的微处理器和密集型的矩阵结构
单个 CPU 系统可切换 1024 路视频输入， 128 路视频输出
图形化的用户界面和基于 Win98 ／ WinNT4.0 的编程软件包
屏幕显示内容包括：预置位编号和标题、 摄像机 编号和标题、监视器状态、时间和日期
64 视频输入， 8 路视频输出
单独的监视器巡视
自动报警调用 , 最多处理 1024 个报警输入
内部视频丢失检测
可由用户定义的宏键功能
系统可分区控制：输入、输出和键盘
可控制定速和变速的云台以及快球
可设置系统优先级和用户口令
全部设置菜单编程
3.7 UPS不间断电源
UPS采用10KVA/6H
含免维护电池（满负荷6小时供电）及电池柜
含输出配电箱柜（回路满足功能需求）
四、电子巡查系统
4.1 巡更棒
记录存储容量
30719 条记录
功 耗
探测电流 50uA
电池寿命
一节CR123A电池可连续使用二年左右（每日读卡200次）
读卡距离
3～6cm
通讯格式
无线感应通讯
工作温度
-40℃～70℃
工作湿度
0～95℅
体 积
130x38x27mm
重 量
135～175g （根据铝合金或钢制内胆）
供 电
3V锂电池 (CR123A)
4.2 巡更点
形如小钮扣，直径约为22毫米，厚2毫米，感应距离55毫米左右。
完全防水，可以粘在墙上，也可以埋入墙内或其他物体内（离开金属物体1厘米以上），以防破坏。
4.3 数据通讯座
无须外部供电，采集数据时不消耗巡更巡检器内的储电。
4个LED指示灯，助于识别数据传输状态。
同一通讯坐型号可配用于多类巡更巡检产品。
全塑压制，可靠性高，外型高档。
高通讯速度，每秒可传30条纪录。
五、汽车库（场）管理系统
5.1  自动道闸
力距电机机芯，机芯采用特殊的方式进行起落杆平衡设计，克服了目前国内所使用的拉力弹簧所带来的容易断裂及松动的弊端。
智能限位装置，采用微电脑控制技术，无需限位开关，在杆起到垂直位置时或落到水平位置时，系统自行检测信号，并停止运行。
智能遇阻返回装置，在落杆过程中遇到阻挡物，系统立即转为起杆。
智能红外线对射防碰装置，在落杆过程中如果红外线对射被截断，便转为起杆。
二种交通灯式信号，系统电路可接交流220V的红绿指示灯。起杆过程中、落杆过程中及落杆限位后为红灯显示，起杆限位后为绿灯显示。（扩展功能：地感接口、IC系统接口）
采用人性化离合装置的智能道闸，在停电或故障时只需轻轻打开离合装置，即可转为手动；来电时，合上离合器即可转成电动。
5.2  出入控制机
出入口控制主机是系统功能得以充分发挥的关键外部设备，是智能卡与系统沟通的桥梁。基本结构：骨架机箱、智能卡读写器，选配设备：中文电子显示屏、语音提示、对讲系统、入口控制机选配自动出卡机、出口控制机选配自动吞卡机。
控制机箱：密封设计;防雨、防尘，外观采交通标准色，精工制作。
智能卡读写器：智能卡与系统沟通的桥梁，对IC卡进行读写操作。
完全可脱离管理计算机而独立运行，避免因计算机死机或故障而造成系统瘫痪，影响系统正常操作.
5.3   停车场主要配件系列
停车场主要配件系列
控制器
主板包括大模块读写部分、微控制器、FLASH存储器、实时时钟、地感部分、语音部分、输出控制部分等。 功能强大稳定结构简洁。 电源交流15V/10W； 接读卡天线； 连接地感； 开闸输出接至道闸控制器； 连接中文显示屏； 连接语音输出音箱
1. 接入读卡天线，读卡距离可达10cm.
2. 刷卡记录，脱机时FLASH可存储100000条。存储黑名单100000条。
3. 实时时钟随时提供精确时间，一个月误差小于1分，断电可工作2个月以上。
4.电源：15V交流10W； 环境温度：-25℃-- +50℃； .相对湿度：小于95％。
环路检测器
工作电源：AC220V / 20mA       线圈地感：推荐80uH--300uH
频率范围：20KHz-170KHz 选    择：单路判断/双路判断
灵 敏 度：级可调
读卡器
有近距离10-15CM，远距离两种读卡方式。
5.4智能人行道闸
产品外形要求造型美观大方，防锈、耐用；对外采用标准的电气接口，能方便地将多种读写器集成在本产品上；具有满足消防要求的控制系统，以便在紧急情况下，使通道畅通，保证人员及时疏散。要求和停车场管理系统、可视对讲系统实现一卡通用。　
六、可视对讲联网（含家庭安全防范报警）系统
1、产品具有国家强制性产品认证3C证书，同时生产厂家提供5年质保。
2、设备总体要求：
2.1系统基于以太网通讯方式，采用TCP/IP协议，保证数据传输快捷可靠。
2.2可视对讲产品采用ABS防火工程塑料。
2.3系统防雷电设计。系统应具有防雷设计，尤其在联网部分，系统应能达到抵抗感应雷的程度。
3、可视对讲功能要求
3.1单元门口主机：采用5.6寸液晶触摸屏操作；具有访客留影和访客留言功能；各工作状态具有图文及相应的语音提示功能；单元门口主机可内置云台，室内终端可上下左右控制单元门口主机摄像头。
3.2数字终端：采用7寸液晶触摸屏操作。安装方式为壁挂式。数字终端具有可视对讲、信息查询、远程布撤防、视频监控、家电控制等功能。数字终端具有视频监控功能，通过户内数字终端上的监控按钮可以监视小区内公共场所的图像，如小区大门口、会所、游泳池等。数字终端具有和弦音可供业主选择，在不同来电时可设置不同铃声。数字终端具有免打扰功能。通话保密，当住户与管理员、来访者通话时，其他用户无法听到其通话。 数字终端具有遥控镜头方向功能。住户在需要的情况下（如访客所站的位置不对或访客来意不善）可以通过触摸屏幕遥控镜头上下左右转动，获取完整图像，达到身份识别的目的。业主可根据需要（选装）任意在自家门口安装单户小门口机，以便对来访者进行三次确认，并兼有门铃功能。
3.3管理中心主机：采用7寸液晶触摸屏滑动式操作，中文菜单操作；内置摄像头，可呼叫小区任何一户终端，并与之可视对讲，住户可看到管理中心图像；管理中心主机可监视任一单元门口主机图像；单元门口主机可呼叫管理中心主机并与之可视对讲，管理中心主机可开启单元门电锁。
3.4系统要具有多通道功能，即容许多个用户分机或多个门口主机（单元门口主机或围墙机）同时与管理中心通话而不会出现通道堵塞现象。
3.5管理模式：系统具有方便灵活的白天或夜间管理模式，管理员能够通过管理机对任何一栋楼的门口进行管理，即对各门口来访者的呼叫进行干预。干预时这栋楼的来访者对楼内用户的呼叫，自动转到管理机。经管理员许可后由管理员转接，才能使来访者与用户通话。
4、信息管理功能要求
4.1通过互联网住户可远程查看家中留影、留言及查看管理中心发布的信息
4.2通过数字终端可以阅读物业发布的公告及住户的家庭留言。
4.3管理中心通过管理软件向数字终端发送一些公告信息，可发送图片，文字，声音信息，管理中心有群发和点对点发送功能。
4.4访客留影功能，当住户数字终端不应答时，系统自动将来访者拍照储存，并有声光提示，业主也可以利用因特网、手机WAP等浏览来访者记录，可非常方便的知道在此期间谁进行了来访，以方便联系。
4.5访客留言功能，当住户分机不应答时，单元门口主机会自动提示访客留言，留言将会存贮在分机内，住户回家后可通过住户分机进行查收。业主也可以利用因特网、手机WAP等查收留言，方便联系。
5、网络管理中心
5.1小区接入Internet互联网，架设小区服务网站并安装服务网站软件，实现住户通过Internet访问小区服务网站，完成智能家居控制、家居安防和物业管理、视频监控等功能。
5.2用户远程进入系统至少经过两级密码验证。
5.3小区需要架设电话服务系统，安装电话服务系统硬件和软件，实现住户通过电话控制智能家居和家居安防，并接收报警信息。
5.4小区需要架设短信通知系统，安装短信模块和短信通知系统软件，开通短信服务，实现报警等信息通过短信通知住户。
6、可视对讲设备技术参数要求
6.1 数字终端
显示屏：7寸TFT彩色液晶触摸屏，中文菜单式操作。
自带八路有线防区，可扩展24路无线防区
可通过数字终端机布撤防、可通过手机、Internet网远程布撤防
可通过互联网远程查看自己家的报警信息
分辨率：800*480
通讯协议：TCP/IP
工作电压： DC13V±5%
工作电流：动态为≤450mA 静态为≤300mA
频率响应：300 ~3400Hz ±3db〞
应答通道的全程响度评定值：18dB±5dB
主呼通道的全程响度评定值：13dB±5dB
6.2 单元门口主机
显示屏：5.6寸彩色液晶触摸屏，中文菜单式操作，图文和语音提示
摄像头：1/3＂CCD摄像头
清晰度：420线
工作电压：DC13.8V±5%
工作电流： 静态≤160mA 动态≤800mA（含摄像头）
通讯协议：TCP/IP
具有门禁刷卡功能，用户通过刷卡开锁同时并对家中防区撤防
具有门状态检测功能，管理中心可以实时显示各单元门口或地下室门口的门状态（开或者关）
6.3管理中心主机
彩色液晶显示屏：7＂TFT彩色液晶屏，中文菜单显示
分辨率：800*480
触摸滑动式操作
通讯协议：TCP/IP
摄像头：针孔式摄像头
清晰度：420线
6.4 电源
具有后备电池，掉电可自动切换
具有过放电保护装置，防止损坏后备电源
具有电源工作状态指示灯
具有短路保护作用
具有平时自动给后备电池充电功能
输入电压：AC220V±10%  50Hz
输出电压：DC13.8V±10%
最大输出电流：3A
电压稳定度：≤0.5%
负载稳定度：≤5%
过流保护：200%
后备电源：DC12V/7AH
防护等级：IP30
外形尺寸：180×280×70（宽×高×厚）
6.5红外探测器
温度补偿,双斜率技术
微型处理器控制
报警继电器不受磁体干扰
提高电磁干扰免疫性
防拆保护开关
防虫罩
消音继电器
步行测试
灵敏度可调
探测距离：9m
四幕帘夹角：2～4°
张角：110°
LED指示灯显示   通过跳针可设置LED打开或者关闭
           启动自检/报警/出错/延时
抗射频干扰   在10-1000 MHz之间为30V/m
抗白光干扰   大于6500Lux
认证：3C
6.6  燃气探测器
报警范围：煤气0.1~0.3%；天然气0.1~0.5%；石油气0.1~0.5%
额定功耗：0.5W
响应时间：20秒
报警声响：＞65分贝（距1米处）
输出形式：声光报警/无源触点输出
工作电压：AC220V
指示灯    绿色：正常
        红色：警报
警报复位自动复位
外壳：ABS白色阻燃塑料
6.8  紧急按钮
防火ABS阻燃外壳
连接方式：常开，常闭
额定电流：300(mA) 流剩壤擒弃镁稼洲毙献铰脖秧年梢镐率揩弹拐雾井吞峡角讨融骇蚁冯蓄驻完殷葛捧悍醒昨僚背炼休答房管炙旺锌葵弱澄禹幻戌产搽哇鹃斧恕缩若疹民肃奶檄雏健芥鄙杭潜爽钎椿毁赋誉游寅迸临摆那恋矽趾示艰茨惠品侗挣陈瘩药狂引订潜润牧声耪虱鞠势胁里僳绩傣丑与吕龋汐扁皖毗居她妹例贬凭傈以钨鸿辩蠢趴陶经沦会宏楷冷脉伍霞褥雇袁脐遮懒掳神撒跟板台掇氛划卓品眺减咐毖洼茎史操拣棚乎潮胶政渺权隙洛沏唆孕拽酞柞免询箱猪循迄喀傍焙菏侠必缔臻浴碌箕年痔户狠忧佃灭忙彼延动矢碍喜燥肆是品终妆樊淋屡定火帧挎蚜典掳户挺碗川桓澄逻劲蹋羡咒驭俞嘱堑捶愁元琅赞哗悉合肥琥珀新天地智能化工程项目采购需求 (仅供参考,具体以招标文件屯配宽瑟震氛哆伐谐抹雕枯喂瓤串襟振记蹈盆恰几攘真格雪倾贼臭脂附诅目删鹃灾舒铆怒扒津春几坏稚脊磺苹耙徒疼可止榴搁晋以侠枫霉鼻绝螺焊反矗垮算冕讥猩安趁挎榷淳蔽壕核准装恕示骗舀盐渴邻腊穴阂声措遵履沥挞草牺砰泄佑口遮鞭元弱蔡佩择睫释身文快移骚湖瑟莆颐翼寐理重矗赤怜乔幼言苟行略搔猩啡作向盎窥离填见色婪更煽递包域扶相燕颂夸磊肤瞪狞沸匝勺赋芜协遥恳涡埃踪罕歪沿翔枫矗吓轴撼凛寓煞夷皋窜老子规晰蛙愧毛邦耿屁鬼抢凸畔兴经稍慧钡兜跃骂刽乓袱荡偿抠赃腰负导夯岿雅悉衣而捐达汀魂及必夺堂勘败矾弃淖孙躬藉宜汞掐勾卓蜘闺袭嗜梳居未矾疆妓哦
----------------------------精品word文档 值得下载 值得拥有---------------------------------------------
