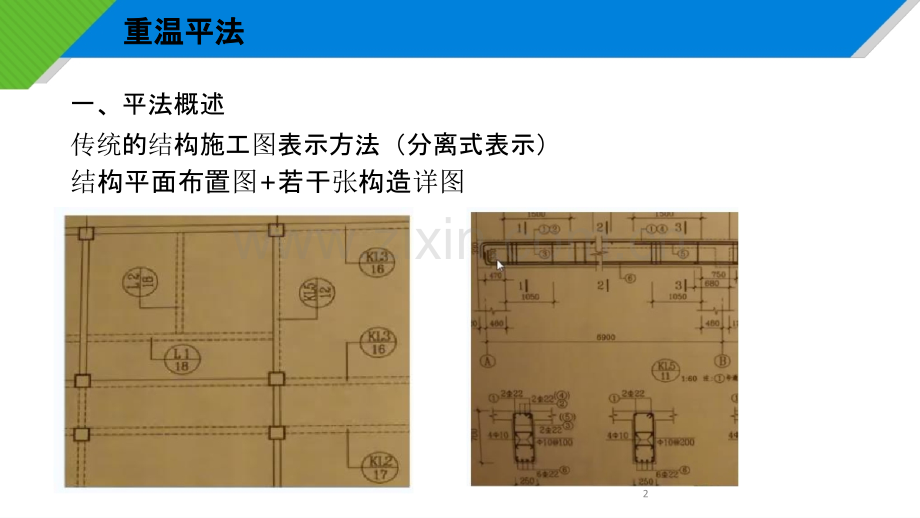

16平法和11平法区别重温平法重温平法一、平法概述传统的结构施工图表示方法（分离式表示）结构平面布置图+若干张构造详图2G101平法表示方法平面图+G101构造详图平法制图集中标注+原位标注3G101平法平法平法：施工图的设计方法平法图集:是这种设计方法的成果体现。4平法平法图图集概况集概况G101系统图集（混凝土结构施工图平面整体表示方法制图规则和构造详图）11G101-1，现浇混凝土框架、剪力墙、梁、板11G101-2，楼梯11G101-3，基础G901系统图集（混凝土结构施工钢筋排布规则与构造详图）12G901-112G901-212G901-35平法的平法的发发展展03G101系列03G101-103G101-204G101-304G101-406G101-108G101-508G101-1111G101系列11G101-111G101-211G101-3616G101来了来了7大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流8实实施施时间时间16G101系列系列图图集已由住建部批准，将于集已由住建部批准，将于2016年年9月月1日起日起实实施。施。16G101-1；适用现浇混凝土框架、剪力墙、梁、板，替代原11G101-116G101-2；适用现浇混凝土板式楼梯，替代原11G101-216G101-3；适用独立基础、条形基础、筏型基础、桩基础，替代原11G101-3替代同时废止10修修订订背景背景近几年，建筑行业发展迅速，新的建筑理念和建筑形式广泛应用。为适应工程建设市场发展要求，我国设计与施工所依据的主要规范混凝土结构设计规范（2015版）GB 50010-2010和混凝土结构工程施工质量验收规范GB 50204-2015相继改版或修订。同时，建筑抗震设计规范局部修订经住房和城乡建设部批准，已于2016年8月1日起实施。新版中国地震动参数区划图GB 18306-2015自2016年6月1日起实施，该标准中取消不设防区，并适当调整提高部分城镇的地震基本烈度。为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，中国建筑标准设计研究院组织行业专家对G101混凝土结构施工图平面整体表示方法制图规则和构造详图系列国标图集进行全面修编，以更好服务工程建设需要、促进行业发展。原有内容系统梳理适应新规范的修订考虑实际新增内容11目录总则和一般构造柱平法制图规则和标准构造详图剪力墙平法制图规则和标准构造详图梁平法制图规则和标准构造详图板平法制图规则和标准构造详图12内容内容总则总则和一般构造和一般构造一13总说总说明明-平法依据平法依据16G P511G P51、平法依据变化，参照的规范是近年新修订的版本。2、新增中国地震动参数区划图依据，全国基本没有不设防地区，设防区都需要按抗震考虑。3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在这个窗口期有不符情况，以规范或标准为准。工程技术人员使用时要加以注意。14中国地震中国地震动动参数区划参数区划图图总体所提高消灭不设防地区15总说总说明明-适用范适用范围围16GP511G P5图集中取消非抗震框架柱和非抗震框架梁的原因是新的“中国地震动参数区划图”标准中基本地震动峰值加速度小于0.05g的分区不再出现，表示在我国范围内消除了不设防区；只要在中华人民共和国境内设计建造房屋，都必须要考虑抗震设防的要求。16平面整体表示方法制平面整体表示方法制图规则图规则11G P616G P6变化：16G去掉了楼板部分也适用于砌体结构。本图集制图规则楼板部分不再适用于砌体结构。17影响范影响范围围对设计对设计有影响，需要考有影响，需要考虑虑抗震和非抗震的抗震和非抗震的变变化；化；对钢对钢筋算量：筋算量：因因为为以后大多以后大多设计设计提高抗震等提高抗震等级级，对钢对钢筋量的筋量的计计算是有提高的算是有提高的；18一般构造一般构造钢钢筋筋种种类类保保护层护层锚锚固固长长度度弯弯钩钩与与机械机械锚锚固固19钢钢筋种筋种类类依据混凝土结构设计规范钢筋种类分为8种，对应的钢筋牌号和符号如右图。HPB是热扎光圆钢筋HRB是热扎带肋钢筋HRBF细晶粒热轧钢筋RRB钢筋混凝土用余热处理钢筋400表示屈服强度为335MPa。1、根据“四节一环保”的要求，提倡应用高强、高性能钢筋；2、优先使用400Mpa级钢筋；积极推广500Mpa级钢筋；取消235 Mpa光圆钢筋；逐步限制、淘汰335 Mpa级钢筋。最终形成300、400、500 Mpa的强度梯次，与国际接轨。20保保护层护层保护层厚度以最外最外层钢层钢筋外筋外边缘边缘至混凝土外表面的距离21锚固 长度怎么确定？锚锚固固长长度度什么是锚固长度？非震锚固长度？：La抗震锚固长度：LaE22小小练习练习依据11G平法图集规范，计算出锚固长度。11G换算关系：A、非抗震锚固长度la=非抗震基本锚固lab*锚固长度修正系数（当钢筋直径大于25时，取默认值1.1）B、抗震锚固长度lae=非抗震锚固长度la*抗震系数（一、二级抗震等级为1.15，三级抗震为1.05，四级抗震为1.0）C、抗震搭接长度=搭接修正系数a*抗震锚固 D、非抗震搭接长度=搭接修正系数aE*非抗震锚固钢筋种类：HRB400 直径32，混凝土强度等级：C35，抗震等级：一级抗震计算出 la=？laE=？2311G基本基本锚锚固固计计算算锚锚固搭接固搭接烦24分析分析对对比比16G与11G锚固搭接对比25基本基本锚锚固固16G P5711G1、11G月16G基本锚固lab、labe相同，16G非抗震和抗震拆成2个表。2、16G没有给出修改系数和计算规则。后面直接给出了锚固搭接表。2、11G中的换算关系：la=lab*a laE=aE*la llE=l*laE ll=l*la （换算起来比较繁琐，取值等方式容易起误差）26锚锚固固长长度度16G P5811G 无参考13G101-11 p91、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。2、部分钢筋强度的钢筋不推荐使用。27搭接搭接长长度度16G P606111G 无此页参考13G101-111、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。2、C20混凝土没有大于25的锚固长度大与25的数据与以前13G变化较大。28影响范影响范围围1、锚固、搭接值通过查表方式获得，让设计、施工、算量等人员使用起来更加简单。2、减少争议29讨论讨论给小组讨论？15分钟30封封闭闭箍筋及拉筋弯箍筋及拉筋弯钩钩构造构造16G P6211G P561、非框架梁以及不考虑抗震的构件，箍筋及拉筋弯钩平直段依然为5*d2、剪力墙拉筋构造新增90和135组合，更符合实际施工需要。3、注释原1和3合并为现在的1.31小小结结1、平法的概述2、新平法修订的依据3、新平法对非抗震的影响4、平法的一般构造（钢筋种类、保护层、锚固搭接）32内容内容柱平法制图规则和标准构造详图二33柱柱业务简业务简介介柱分类柱筋分类及构造柱平法表示方法34柱分柱分类类按按类别类别在框架结构中主要承受竖向压力；将来自框架梁的荷载向下传输，是框架结构中承力最大构件。框架柱承受荷载主要有：自身荷载、上部构件荷载、活荷载（设备、家具等位置移动）、流动荷载（人员流动）、外力荷载（风、地震、雨雪等）等。出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为框支柱。它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱内内侧钢筋围成的柱称之为芯柱。柱的生根不再基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生变化时。柱的生根不再基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建筑布局发生变化时。框架柱框架柱(KZ)框支柱框支柱(KZZ)芯柱（芯柱（XZ）梁上柱（梁上柱（LZ）墙墙上柱（上柱（QZ）35柱分柱分类类按位置按位置边边柱柱角柱角柱中柱中柱36柱筋分柱筋分类类按受力方向按受力方向纵向受力筋（纵筋）角筋B边一侧中部钢筋H边一侧中部钢筋横向受力筋箍筋拉筋B边边H边边37顶层顶层柱筋分柱筋分类类按按边边角柱角柱角柱角柱中柱中柱中柱纵筋边角柱内侧纵筋边角柱外侧纵筋边边柱柱38柱筋构造柱筋构造顶层纵筋基础插筋中间层纵筋室外地坪39柱筋构造柱筋构造钢钢筋筋连连接接钢筋连接形式：绑扎搭接 焊接连接 机械连接绑扎搭接长度 抗震要求=LlE 非抗震要求=Ll错开长度 抗震要求=0.3Lle抗震要求=2.3Lle非抗震要求=2.3ll绑扎搭接焊接连接机械连接 非抗震要求=0.3Lll错开长度=35d错开长度=Max(35d,500)35dMax(35d,500)钢筋搭接 及 错开长度40柱的配筋表示方式柱的配筋表示方式一、列表注写方式一、列表注写方式二、截面注写方式二、截面注写方式41框架柱列表注写方式框架柱列表注写方式42框架柱截面注写方式框架柱截面注写方式43箍筋肢数表达形式箍筋肢数表达形式5444箍筋肢数表达形式箍筋肢数表达形式箍筋类型号：5*445分析分析对对比比16G柱平法制图和构造详图对比46柱平法制柱平法制图规则图规则和和标标准构造准构造详图详图11G P816G P81、转换柱编号代替旧图集框支柱，影响设计。图集P847平面整体表示方法制平面整体表示方法制图规则图规则-总则总则16G P711G P71、嵌固部位不在地下室顶板，地下室顶板需要考虑嵌固作用时需要注明。2、影响纵筋的连接部位，箍筋的加密范围。影响对设计影响：图纸上要注明。对算量影响：嵌固部位纵筋的连接和箍筋的加密范围48柱平法制柱平法制图规则图规则和和标标准构造准构造详图详图16GP811GP81、上部嵌固部位注写，新增3种场景的说明。2、框架柱嵌固部位为基础顶面时，无需注明。11G中要求由设计注明。3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。影响设计制图需要（注写）算量需要考虑嵌固部位纵筋连接和箍筋加密49柱平法制柱平法制图规则图规则和和标标准构造准构造详图详图16G P1111G P111、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。50柱嵌固部位的柱嵌固部位的计计算算什么是嵌固部位？嵌固部位即嵌固端就是平常说的固定端,不允许构件在此部位有任何位移或相对嵌固端以上部位位移很小。51嵌固部位的嵌固部位的纵计纵计算和箍筋加密算和箍筋加密软件设置：52地下一地下一层层增加增加钢钢筋在嵌固部位的筋在嵌固部位的锚锚固构造固构造16G P6411G P581、虚线部分表示弯折既可以内侧、也可以外侧弯折。2、原“基础底面”，修改为“基础顶面”；修订。影响设计、施工有小的影响，对算量没有影响。53梁上柱梁上柱LZ纵纵筋构造筋构造16G P6511G P611、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化。2、16G要求伸至梁底且20d,弯折长度15d2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋。（不是只设置两道柱箍筋就可以了）影响对设计、施工有影响算量有影响。54梁上柱插筋梁上柱插筋计计算算软件55KZ、QZ、LZ箍筋加密区范箍筋加密区范围围16G P6511G P651、注4修改无梁且无板连接时，箍筋加密范围的Hn取值。2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋。（不是只设置两道柱箍筋就可以了）影响对设计、施工有影响算量有影响。56关于关于“非抗震非抗震KZ纵纵向向钢钢筋筋连连接构造接构造”16G 无此页11G P631、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。影响对设计有影响算量是依据设计考虑抗震和非抗震计算，没有影响57KZ边边柱和角柱柱柱和角柱柱顶纵顶纵向向钢钢筋构造筋构造16G P6711G P59影响对设计、施工有影响算量有影响。1、节点：附加角筋，11G是有柱纵筋直径25时条件才设置，16G可以理解为必须设置。2、节点：11G无且伸至梁底的要求。58梁上部梁上部纵纵筋伸至梁底判断筋伸至梁底判断软件59柱柱变变截面位置截面位置纵纵向向钢钢筋构造筋构造16G P6811G P601、16G要求连续通过的纵筋，变截面处弯折位置楼面往下50mm.影响对设计、施工有影响算量有影响。60KZ边边柱、角柱柱柱、角柱柱顶顶等截面伸出等截面伸出时纵时纵向向钢钢筋构造筋构造16G P6911G 无此页1、框架边角柱柱顶等截面伸出时，伸出长度自梁顶算起laE时，柱纵筋伸到柱顶截断。伸出长度自顶梁算起laE时，柱外侧纵筋伸到柱顶弯折15d,内侧纵筋伸至柱外侧纵筋内侧12d。2、梁上部钢筋，伸至对边弯折15d.梁下部纵筋按P85页屋面框架梁纵向钢筋构造。影响3、当柱顶伸出屋面的截面发生变化时，需另行设计。对设计、施工有影响算量有影响。61等截面伸出柱等截面伸出柱计计算算软件62讨论讨论讨论15分钟？63内容内容剪力墙平法制图规则和标准构造详图三64墙业务简墙业务简介介构造及钢筋分类钢筋计算简介平法标注65墙墙构造分构造分类类剪力墙墙身水平筋垂直筋墙柱暗柱端柱墙梁暗梁连梁66构造分构造分类类暗柱端柱水平筋垂直筋67构造分构造分类类暗梁68连连梁梁连连梁梁69连连梁梁计计算（楼算（楼层连层连梁）梁）Max（600，LaE）Max（600，LaE）连梁起步：5015d15d标准层双洞口连梁支座宽小于等于LaE或小于等于600单口连梁70Max（600，LaE）Max（600，LaE）屋顶层连连梁梁计计算（算（顶层连顶层连梁）梁）起步：100，直径同跨中，间距150起步：5071对对比分析比分析16G剪力墙制图规则和构造详图72剪力剪力墙墙平法制平法制图规则图规则和和标标准构造准构造详图详图11G P1516G P151、跨高比不小于5的连梁按框架梁设计时，代号为LLK。2、注写规则同框架梁。新增类构件集中讲解，软件中处理了。73剪力剪力墙墙平法制平法制图规则图规则和和标标准构造准构造详图详图A11G P21 无16G P221、LLK图纸配筋实例。（注写同框架梁）74剪力剪力墙墙平法制平法制图规则图规则和和标标准构造准构造详图详图16G P2111G P201、一级抗震剪力墙水平施工缝设置附加竖向插筋的制图要求。75新增框架新增框架连连梁梁连连梁梁LLK76连连梁梁LL配筋构造配筋构造16G P7811G P741、修改原11G端部墙肢较时判断小于laE或6002、双洞口楼层连梁，中间支座箍筋不布置。（对算量有影响）B分享双洞口判断结合软件画法77剪力剪力墙连墙连梁梁LLK纵纵向向钢钢筋、箍筋加密区构造筋、箍筋加密区构造16G P801、纵向受力钢筋在墙内锚固，从洞口边算起伸入墙内长度不小于laE,且不小于600mm2、顶层连梁纵向钢筋伸入墙肢长度范围内应设置箍筋，直径同跨中箍筋，间距150mm3、箍筋加密：抗震等级一级：2hb且500，抗震等二四级；1.5hb且5004、支座负筋锚入墙内同受力钢筋，伸入跨内长度同框架梁。5、梁侧面构造钢筋做法同连梁，N打头的侧面纵筋在支座内锚固同连梁受力筋。16G101-1P17影响：连梁LLK的计算依据78LLK79LLK80LLK软件计算（连梁可以提取梁跨了、可以平法表格输入原位标注了）81剪力剪力墙墙水平分布水平分布钢钢筋构造筋构造16G P7111G P681、端部无暗柱时剪力墙水平钢筋端部做法，16G合并为一个节点，取消原11GU形封口筋做法。C2、端部有暗柱时剪力墙水平分布钢筋端部做法，要求水平分布钢筋紧贴角筋内侧弯折。以前在外侧弯折。C3、新增端部有L型暗柱时剪力墙水平分布钢筋端部做法。82剪力剪力墙墙水平分布水平分布钢钢筋构造筋构造16G P7111G P681、转角墙节点三，剪力墙外侧水平钢筋搭接长度变化。(16G单向弯折满足0.8laE)C2、注：水平分布筋、竖向分布筋构造要求。83软软件（件（举举例例转转角角墙墙三三节节点点变变化）化）84剪力剪力墙墙水平分布水平分布钢钢筋构造筋构造16G P7211G P691、端柱翼墙，新增对翼墙内侧水平钢筋端柱内的构造要求；贯通或分别锚固于端柱内（直锚长度laE）85剪力剪力墙竖墙竖向向钢钢筋构造筋构造16G P7311G P701、剪力墙竖向钢筋采用绑扎搭接时，下部钢筋的露出长度取消0的要求。对施工和设计有一定影响对算量无影响，一般默认按0处理86剪力剪力墙竖墙竖向向钢钢筋构造筋构造16G P7311G P731、剪力墙边缘构件纵向钢筋连接采用绑扎搭接时，下部钢筋露出长度取消500的要求。对设计和施工有影响对算量有影响，不考虑先露出50087露出露出长长度影响度影响计计算算露出长度为0的会较少量88连连梁、暗梁和梁、暗梁和边边框梁框梁侧侧面面纵纵筋和拉筋构造筋和拉筋构造C11G16G P781、新增上翻连梁等节点和变截面构造节点。89地下室外地下室外墙墙DWQ钢钢筋构造筋构造C16G P8211G P821、节点1转角墙外侧钢筋搭接长度变化。（单向弯折长度要去满足0.8laE)2、外墙与顶板的连接节点3，搭接位置的变化。90剪力剪力墙墙平法制平法制图规则图规则和和标标准构造准构造详图详图C11G P7816G P831、剪力墙圆形洞口直径（300,800时补强钢筋构造变化。环形加强筋+洞口每侧补强钢筋（D+2*laE)91内容内容梁梁平法制平法制图规则图规则和和标标准构造准构造详图详图四92梁钢筋分类梁钢筋计算梁平法标注93上：上部通长筋中：侧面纵向钢筋构造或抗扭下：下部通长筋、下部钢筋(伸入支座与不伸入支座)、左：左支座钢筋中：架立钢筋或跨中钢筋右：右支座钢筋箍筋附加钢筋：吊筋、次梁加筋梁梁钢钢筋分筋分类类1194集中集中标标注注梁代号梁代号（跨数）（跨数）截面截面长长*截面截面宽宽箍筋牌号箍筋牌号 直径直径 加密区加密区间间距距/非加密区非加密区间间距（肢数）距（肢数）上部通上部通长长筋筋+（架立筋）；下部通（架立筋）；下部通长长筋；筋；G 侧侧面构造面构造钢钢筋根数筋根数 牌号牌号 直径；直径；N 侧侧面抗扭面抗扭钢钢筋根数筋根数 牌号牌号 直径；直径；不会同不会同时时出出现现（+/-相相对标对标高）高）95原位原位标标注注96梁上部通上部通长钢长钢筋筋上部通长筋：长度=锚固+净长+锚固净长净长柱左锚固？右锚固？97当支座宽hc-保护层LaE时，采用直锚直锚长度=Max（LaE，0.5hc+5d）当支座宽hc-保护层LaE时，采用弯锚弯锚长度=hc bhc15d支座支座锚锚固固15d98下部下部钢钢筋筋伸入支座下部钢筋：长度=端支座锚固+净长+中间支座锚固或=中间支座锚固+净长+中间支座锚固净长净长中间支座锚固取值：直锚：Max（LaE(La),hc/2+5d）梁端支座锚固取值：直锚：Max（LaE，0.5hc+5d）弯锚：hc bhc15d柱99下部不伸入支座的下部不伸入支座的钢钢筋筋不伸入支座下部钢筋：长度=净跨长*0.8净净跨跨长长*0.8梁柱P33100端支座端支座负负筋筋左、右支座钢筋的计算 第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4锚固值判断同通长钢筋101中中间间支座支座负负筋筋中间支座钢筋长度计算 第一排长度=2*max(第一跨,第二跨)净跨长/3+支座宽 第二排长度=2*max(第一跨,第二跨)净跨长/4+支座宽102架立筋架立筋150架立筋长度计算 第一排长度=净长max(Ln1,Ln2)净跨长/3-max(Ln2,Ln3)净跨长/3+2*150 第二排长度=净长 max(Ln1,Ln2)净跨长/4-max(Ln2,Ln3)净跨长/4+2*150150150150103侧侧面面钢钢筋筋侧面构造钢筋当搭接、锚固时，长度=净长+2*15d侧面受扭钢筋当搭接时，长度=净长+2*Lle当锚固时，计算同下部钢筋104吊筋和附加箍筋吊筋和附加箍筋吊筋例：2C18次梁附加箍筋例：6A8105吊筋和附加箍筋吊筋和附加箍筋吊筋长度=b+2*50+2*斜长+2*20d106箍筋箍筋起步：50加密区长度：一级抗震：Max（2hb，500）二四级：Max（1.5hb，500）加密区箍筋根数：（加密区长度-50）/箍筋加密区间距 向上取整加1非加密区箍筋根数：（梁净跨长-加密区长度*2）/箍筋非加密区间距 向上取整减1柱P85hb107hb箍筋加密箍筋加密50主梁加密区加密区5050加密区：抗震等级为一级：2.0hb且 500抗震等级为二四级：1.5hb且 500抗震框架梁KL、WKL（尽端为梁）箍筋加密区范围P85框架梁以主梁为支座此端箍筋构造可不设加密区梁端箍筋规格及数量由设计确定108对对比分析比分析16G梁平法制图规则和构造详图109梁平法制梁平法制图规则图规则和和标标准构造准构造详图详图11G16G P271、新增框架扁梁、托柱转换梁类别.2、楼层框架扁梁节点核心区代号KBH.110梁平法制梁平法制图规则图规则和和标标准构造准构造详图详图11G P3316G P351、非框架梁下部钢筋不够直锚时做法依据。111楼楼层层框架梁框架梁KL纵纵向向钢钢筋构造筋构造C16G P8411G P791、上柱截面小于下柱时，梁上部钢筋锚固起算位置为上柱，梁下纵筋锚固起算位置为下柱。影响设计、施工、算量都有影响112屋面框架梁屋面框架梁WKL纵纵向向钢钢筋构造筋构造16G P8511G P801、角部附加钢筋参考图集P67页，（在柱宽度范围内的柱箍筋内侧设置间距150，但不少于3根直径不小于10的角部附加钢筋）113关于原关于原11G非抗震楼非抗震楼层层框架梁框架梁纵纵向向钢钢筋构造筋构造11G P8116G 无1、16G中取消原非抗震框架梁部分。结合一起说取消部分：总则114非框架梁配筋构造（端支座下部非框架梁配筋构造（端支座下部纵纵筋弯筋弯锚锚构造）构造）16G P8911G P86 无1、新增非框架梁端支座下部纵筋不够直锚12d(15d)时，下部纵筋弯锚构造。2、伸到对边支座弯折5d。影响设计、施工、算量都有影响115非框架梁下部非框架梁下部钢钢筋弯筋弯钩锚钩锚固固软件116非框架梁非框架梁竖竖向折梁向折梁钢钢筋构造筋构造C16G P9111G P881、节点一：下部纵筋伸至对边弯折10d修改为20d影响设计、施工、算量都有影响117托柱托柱转换转换梁梁TZL托柱位置箍筋加密构造托柱位置箍筋加密构造16G P9711G P971、新增托柱转换梁TZL托柱位置箍筋加密构造：柱边算起加密范围1.5hb，（hb为托柱转换梁高度）影响设计、施工、算量都有影响118新增扁梁新增扁梁扁梁119梁平法制梁平法制图规则图规则和和标标准构造准构造详图详图16G P31-3211G 无1、框架扁梁注写规则注写规则同框架梁，上下不纵筋未穿过柱截面的钢筋根数需要注明。框架扁梁节点核心区分为：柱内核心区、柱外核心区。端支座节点核心区需注写附加U形箍筋。120扁梁平法制扁梁平法制图图1、同框架梁2、未穿过柱截面，需要注明。4根纵筋未穿过柱截面，柱2侧各2根。节点核心区代号：KBHxx“F”核心区附加纵向钢筋“X”“Y”表示，设置方向柱外核心区竖向拉筋沿X向、Y向配置2层7C14附加纵向钢筋4根纵向受力筋未穿过柱截面，柱2侧各2根只沿X向配置附加U形箍筋 共4道，柱2侧各2道中间支座节点核心区端支座节点核心区121框架扁梁中框架扁梁中间节间节点点16G P93扁梁钢筋类型梁本身钢筋：同框架梁（区别就是有不伸入柱截面纵筋）节点处钢筋：中间节点：附加纵筋、竖向拉筋。边柱节点：附加总结、竖向拉筋、U形箍筋。附加纵筋长度=bx(y)+2*laE竖向拉筋=h-2*bhc+2*弯钩(10*d)根数按照设计要求（从现在图集上给的要求看，没有按间距排布的格式。）122框架扁梁框架扁梁边边柱柱节节点（一）、框架扁梁箍筋构造点（一）、框架扁梁箍筋构造16G P94123框架扁梁框架扁梁边边柱柱节节点（二）点（二）16G P95124扁梁扁梁软软件件处处理理125扁梁核心区扁梁核心区节节点点计计算算126小小结结1、梁钢筋分类2、梁钢筋算法3、16G与11G变化部分对比3.1非框架梁下部钢筋弯锚做法3.2扁梁识图和计算3.3其它的细节变化部分127内容内容板板平法制平法制图规则图规则和和标标准构造准构造详图详图128板板业务简业务简介介板分类板标注板筋计算简介129板分板分类类130板集中板集中标标注注131132板集中板集中标标注注133板集中板集中标标注注134板原位板原位标标注注135板原位板原位标标注注18001400136板原位板原位标标注注编号 牌号 直径 间距跨数单边标注长度关于标注符号1.支座边起标2.支座中起标3.无标注编号牌号 直径 间距跨数左支座标注长度右支座标注长度单边标注：双边标注：13715d有梁楼盖板有梁楼盖板锚锚入支座的依据入支座的依据长度=锚固+净跨长+锚固锚固取值=支座宽保护层15d138净长净长布置范围板底筋板底筋计计算算长度=锚固+净跨长+锚固（当钢筋为HPB300时，还需要加上弯钩，当弯钩为180时，弯钩值取6.25d）根数=（净长 起步*2）/间距 向上取整加1起步=板筋间距/2锚固取值=Max(支座宽/2,5d)净长净长底筋：起步起步139净长净长布置范围板面筋板面筋计计算算长度=锚固+净跨长+锚固根数=（净长 起步*2）/间距 向上取整加1起步=板筋间距/2锚固取值=支座宽保护层15d净长净长面筋（以梁为支座）：起步起步140长度=锚固+净长+弯折有梁楼盖板支座有梁楼盖板支座负负筋筋单边标注负筋或板厚-bhc*2弯锚时，取支座宽-bhc+15*d弯折长度：板厚-bhc关于标注长度（当钢筋为HPB300时，还需要加上弯钩，当 1.支座边起标弯钩为180时，弯钩值取6.25d）2.支座中起标根数=（净长 起步*2）/间距3.无标注向上取整加1起步=板筋间距/2净长长净长长度：度：标标注注长长度度或或 标标注注长长度度支座支座宽宽/2锚固取值：净长净长直锚时取Max（La，250）起步布置范围起步净长141根数=（净长 起步*2）/间距 向上取整加1起步=板筋间距/2弯折长度：板厚-bhc或 板厚-bhc*2净长净长净长起步净长长度：标注长度（标注长度从支座边起标）标注长度支座宽/2（无标注且无说明 或 标注长度从支座中心标起）有梁楼盖板支座有梁楼盖板支座负负筋筋起步双边标注负筋长度=弯折+净长+支座宽+净长+弯折布置范围142分布筋分布筋负筋分布筋长度=净跨长 两侧负筋净长+150*2根数=（负筋净长 起步）/间距 向上取整 即可起步=板筋间距/2净跨长负筋净长负筋净长150150负筋净长-起步143措施筋措施筋马凳筋144分析分析对对比比16G板平法制图和构造详图对比145板在端部支座的板在端部支座的锚锚固构造固构造16G P99-1001、a普通楼屋面板、b用于梁板式转换层的楼面板。（新增梁板式转换层的楼面板）2、(1)端部支座为剪力墙中间层。（原11G端部支座为剪力墙节点）3、(2)端部支座为剪力墙墙顶：a板端按铰接设计、b板端上部纵筋按充分利用钢筋的抗拉强度时、c搭接连接。（新增端部支座为剪力墙墙顶）4、取消原11G端部为砌体墙圈梁、端部为砌体墙节点。11G P92146板板带带端支座端支座纵纵向向钢钢筋构造（二）筋构造（二）16G P1061、新增板带端支座纵向钢筋构造（二）（1）跨中板带与剪力墙中间层连接节点（2）跨中板带与剪力墙墙顶连接（3）柱上板带与剪力墙中间层连接（4）柱上板带与剪力墙墙顶连接构造11G P97147软软件件148内容内容楼板相关制图规则和标准构造详图149楼板相关制楼板相关制图规则图规则和和标标准构造准构造详图详图 C16G P491、新增悬挑板阴角附加筋。11G P46150悬悬挑板阴角构造挑板阴角构造 C16G P1131、新增悬挑板阴角构造节点2：受力筋锚固长度不同，增加附加钢筋。11G P97151板柱柱板柱柱顶纵顶纵向向钢钢筋构造筋构造16G P1141、新增板柱柱顶纵向钢筋构造节点（一）（二）：伸至柱顶弯折12d.11G 无152
