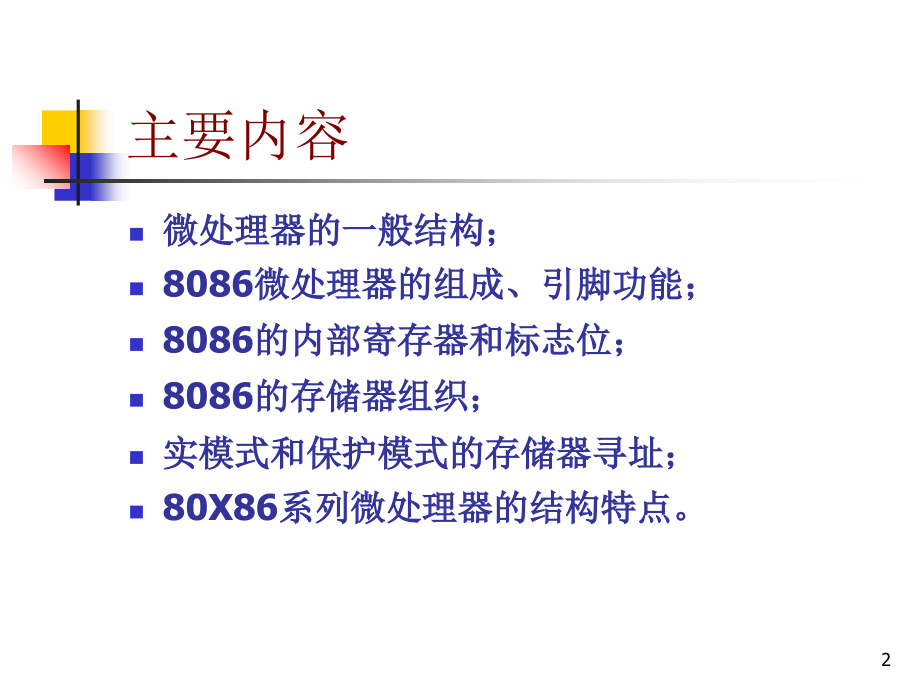

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,章,微处理器,1,主要内容,微处理器的一般结构；,8086,微处理器的组成、引脚功能；,8086,的内部寄存器和标志位；,8086,的存储器组织；,实模式和保护模式的存储器寻址；,80X86,系列微处理器的结构特点。,2,3.1,微处理器的一般结构,运算器,算术逻辑运算，由加法器和,(ALU),一,些辅助逻辑电路组成,指令流控制,控制器,时序控制，产生节拍定时信号,指令译码和操作控制,寄存器组,存放临时数据、运算的中,间结果、运算特征、操作数地址,性能：,8,位,16,位,32,位,(,主流,),64,位,(,趋势,),主要部件,3,3.2 8086,微处理器,主要内容：,808,6,外部引线及功能；,808,6,的内部结构和特点；,808,6,的工作时序。,4,8086的硬件特性,16,位微处理器，,CMOS,型，,40,引脚,DIP,封装,16,位数据总线，,20,位地址总线,功耗：,5V,，,360mA,（低功耗型,80C86,仅需,10mA,）,输入特性：输入电流,0.01mA,逻辑,0,：,0.8V,逻辑,1,：,2.0V,输出特性：,逻辑,0,：,0.45V,，最大,2.0mA,逻辑,1,：,2.4V,，最大,-0.4mA,输出引脚负载能力：,74HC,、,74ALS,、,74AS,、,74F,负载,10,个,74LS,负载,5,个,74,、,74S,负载,1,个,5,串行,工作,方式,808,6,以前的,CPU,采用串行工作方式,取指令1,执行1,取指令2,执行2,CPU,BUS,忙 碌,忙 碌,取指令,3,执行,3,忙 碌,空闲,空闲,空闲,t,1,t,0,t,2,t,3,t,4,t,5,6,个周期执行了,3,条指令,8,并行工作方式,8086CPU采用并行工作方式,取指令,1,取指令,2,取指令3,取指令4,执行1,执行2,执行3,BUS,忙碌,执行,4,CPU,t,1,t,0,t,2,t,3,t,4,t,5,取指令,5,执行,5,忙碌,忙碌,忙碌,忙碌,忙碌,6,个周期执行了,5,条指令,9,并行操作的前提,取指令部件和指令执行部件要能够并行工作；,各部件执行时间基本相同，否则需再细分；,取指令部件取出的指令要能暂存在CPU内部某个地方；,指令执行部件在需要时总能立即获得暂存的指令；,需要解决转移指令问题。,10,*超级流水线和超标量结构,超级流水线,指令的执行步骤分得更细，流水线长度更长,例如，,PIII,为,14,个阶段，,P4,为,20,个阶段,有利于提高主频,转移分支时的效率？,解决：分支预测、推测执行,超标量结构,对流水线中的关键“岗位”设置多个相同的执行单元,多个工人完成一道工序,P4,：倍频,ALU2,，,FPU2,（其中一个为并行,FPU,）,Athlon XP,：,ALU6,，并行,FPU3,组,11,8086,CPU,的特点,采用并行流水线工作方式：,通过设置指令预取队列（,IPQ,）实现,对内存空间实行分段管理：,将内存分段并设置地址段寄存器，以实现对1,MB,空间的寻址。,支持多处理器系统：,8087 FPU,执行部件,取指部件,12,808,6 CPU,的两种工作模式,808,6,可工作于两种模式下，即：,最小模式和最大模式。,最小模式不支持,8087,。存储器和,I/O,控制信号全部由,CPU,产生。,最大模式支持,8087,。,CPU,的部分信号线被用作,8087,的控制，因此需要由,8288,总线控制器来产生这些控制信号。,注：,80286,以后的,CPU,不再区分这两种工作模式。,13,最小模式下的连接示意图,808,6,CPU,控制总线,数据总线,地址总线,地址,锁存器,数据总线,缓冲器,ALE,时钟发,生 器,8284A,地址,/,数据,8286,8282,Vcc,MN/MX,DEN,DT/R,14,最大模式下的连接示意图,8088,CPU,数据总线,地址总线,地址,锁存器,数据总线缓冲器,时钟发,生 器,总 线,控制器,控制总线,8284A,8288,ALE,CLK,MN/MX,8282,8286,GND,15,8288总线控制器,最大模式下，,8288,总线控制器产生某些,CPU,不再提供的控制信号。,8288,产生的信号包括：,独立的,I/O,控制命令：,IORC,、,IOWC,独立的存储器控制命令：,MRDC,、,MWTC,中断响应信号和总线控制信号,以上三组信号取代了最小模式的：,ALE,、,WR,、,IO/M,、,DT/R,、,DEN,、,INTA,16,8288总线控制器逻辑框图,控制,逻辑,命令,信号,产生器,控制,信号,产生器,状态,译码器,S0,S1,S2,CLK,AEN,CEN,IOB,DT/R,DEN,MCE/PDEN,ALE,MCE/PDEN:PIC,主控级连,/IO,设备数据输出控制信号,IOB=0,时，,PIC,主控级连；否则，用于允许,I/O,总线收发器,MRDC,（,MEMR,）,MWTC,（,MEMW,）,AMWC,IORC,（,IOR,）,IOWC,（,IOW,）,AIOWC,INTA,（,INTA,）,17,二、,808,6CPU,的引线及功能,引脚定义的方法可大致分为：,每个引脚只传送一种信息（如,RD,）,电平的高低代表不同的含义（如,M/IO,）,在不同模式下有不同的名称和定义（如,WR/LOCK,）,分时复用引脚（如,AD15,AD0,）,引脚的输入、输出分别传送不同的信息（如,RQ/GT0,）,18,最小模式下的主要引线,MN/MX,工作模式控制,=0,（接地）：工作于最大模式；,=1,（接,Vcc,）：工作于最小模式。,19,最小模式下的主要引线,地址总线、数据总线：,AD15,AD0：,三态,地址,/,数据复用引脚。,ALE=1,时作为地址线,A16,A0,，,ALE=0,时作为数据线,D16,D0,。,传送地址时为输出，传送数据时为双向。,A19-A16/S6-S3：,输出，三态,地址,/,状态复用引脚,。,ALE=1,时作为地址线,A19,A16,，,ALE=0,时作为控制信号。,20,最小模式下的主要引线,控制信号：,WR：,输出，三态,写选通信号，表示,CPU,正在写数据到,MEM,或,I/O,设备。,RD：,输出，三态,读信号，表示,CPU,正在从总线上读来自于,MEM,或,I/O,设备的数据。,M/IO：,输出，三态,区分是读写存储器还是读写,I/O,端口（即地址总线上的地址是存储器地址还是,I/O,端口地址）。,21,最小模式下的主要引线,DEN,：,输出，三态,数据总线允许信号。用来打开外部数据总线缓冲器。,DT,/,R,：输出，三态,表明,CPU,正在传送还是接收数据，用来作为外部数据总线缓冲器的方向控制；,ALE,：输出,地址锁存允许信号，表示地址,/,数据总线上传输的是地址信号。,以上三个信号的用法见下页图,22,数据/地址分离电路(最小模式),8282,或,373,8086,BHE/S7,A19-A16/S6-S3,AD15-AD0,OE,8286,或,245,OE,DIR,D15-D0,DT/R,ALE,STB,A19-A0,BHE,地址总线,数据总线,DEN,CPU,总线,系统总线,23,最小模式下的主要引线,RESET,：,输入,复位信号，保持,4,个以上时钟周期的高电平时将引起,CPU,进入复位过程（,IF,清,0,，并从存储单元,FFFF0H,开始执行指令）；,BHE/S7,：输出,高,8,位数据总线允许。在读,/,写操作期间允许,高,8,位数据总线,D16,D8,有效（即读,/,写数据的高,8,位）。,READY,：输入,准备就绪。用于与存储器或,I/O,接口的同步。,=0,时,CPU,进入等待状态（插入,1,个或多个等待周期）。,24,READY引脚的作用,总线周期,T2,T1,T3,T4,时钟周期,总线周期,T2,T1,T3,Twait,T4,标准总线周期,增加了等待状态的总线周期,若在,T3,周期上升沿检测到,READY=0,，将插入等待周期，插入的个数取决于,READY,何时变为,1,。,采样,25,中断请求和响应信号,INTR：,输入,可屏蔽中断请求输入端，,CPU,要检查,IF,状态,NMI：,输入,非屏蔽中断请求输入端，,CPU,不检查,IF,状态,INTA：,输出,中断响应信号，表示,CPU,已进入中断响应周期。,此信号常用来选通中断向量号。,26,总线保持信号,HOLD,：,输入,总线保持请求。用来直接存储器存取,(DMA),。当,CPU,以外的其他设备要求占用总线以便访问存储器时，通过此引脚向,CPU,发出请求。,HOLD=1,时，,CPU,停止执行指令，并将地址,/,数据总线和控制总线中的所有三态控制线置为高阻状态。,HLDA：,输出,总线保持响应。,CPU,对,HOLD,信号的响应信号。指示,CPU,已进入保持状态。,27,其他信号,TEST,：输入,测试信号。执行,WAIT,指令时将测试此引脚的状态。,=0,时，,WAIT,指令相当于空操作,(NOP),。,=1,时，,WAIT,指令将重复测试直到它变为,0,。,通常此引脚与,8087,算术协处理器相连。,CLK,：输入,时钟引脚。为,CPU,提供基本的定时信号。,占空比必须为,33,(,高,1/3,，低,2/3),。,28,三、,808,6CPU,的内部结构,808,6,内部由两部分组成：,执行单元（,EU）,总线接口单元（,BIU）,结 构,29,执行单元,功能：执行指令，具体操作如下,从,IPQ,中取指令代码,译码,完成指定的操作,结果保存到目的操作数,运算特征保存在标志寄存器,FLAGS,（仅对影响标志的指令）,30,总线接口单元,功能：,从内存中取指令到指令预取队列,IPQ,；,负责与内存或,I,/,O,接口之间的数据传送；,在执行转移指令时，,BIU,将清除,IPQ,，然后从转移的目的地址处开始取指令并重新填充,IPQ,。,31,8086,结构特点小结,有,EU,和,BIU,两个独立的、同时运行的部件,二者通过,IPQ,构成一个两工位流水线,指令被,EU,和,BIU,按流水线方式处理：,提高了,CPU,的运行速度；,提高了,CPU,的执行效率；,降低了对存储器存取速度的要求。,32,四、,8086,的工作时序,工作时序分为很多小的时间片,:,时钟周期,一个时钟脉冲所持续的时间。时钟周期越短，,CPU,执行速度越快。,总线周期,通过总线对存储器或,I/O,接口进行一次访问所需要的时间。一般包括,4,个时钟周期。,在,5MHz,的工作频率时，一个标准总线周期为,0.8,s,。,33,总线周期中各时钟周期的操作,T1,周期,CPU,向存储器或,I/O,发送地址,CPU,向地址,/,数据分离器（地址锁存器）发送,ALE,信号,T2,周期,给存储器或,I/O,发送写入的数据,测试,READY,引脚状态，以决定是否插入等待周期,发出,RD,或,WR,信号,T3,周期,等待存储器或,I/O,存取数据完成,使数据在,CPU,与存储器或,I/O,之间传输,T4,周期,写入数据,读,/,写总线周期的信号波形见下页图。,34,数据写入存储器时的总线操作,写总线周期,由,ALE,信号将地址锁存到地址锁存器,DEN=0,并且,DT/R=1,时打开总线缓冲器，将其放到系统数据总线上,此信号与,M/IO,信号共同构成存储器写控制信号，将数据写入存储器,35,数据从存储器读出的总线操作,读总线周期,DEN=0,并且,DT/R=0,时打开总线缓冲器，将其放到,CPU,总线上，供,CPU,读入,较完整的读总线周期,此信号与,M/IO,信号共同构成存储器读控制信号,由,ALE,信号将地址锁存到地址锁存器,36,3.3,808,6,内部寄存器组,8086,寄存器组又称为,8086,的程序设计模型,它是程序设计中惟一可见的,CPU,部件,它是系统程序设计员的操作对象,含14个16位寄存器，按功能可分为三类：,通用寄存器，8个,段寄存器，4个,控制寄存器，2个,37,8086寄存器概貌,SP,IP,FLAGS,AH,AL,BH,BL,CH,CL,DH,DL,AX,BX,CX,DX,BP,SI,DI,CS,DS,ES,SS,通用寄存器,控制寄存器,段寄存器,16,位,16,位,38,一、通用寄存器,数据寄存器（,AX，BX，CX，DX）,地址指针寄存器（,SP，BP）,变址寄存器（,SI，DI）,39,数据寄存器,用途：存放,临时数据,和存放,运算操作数,。（例）,每个均为16位，但又可分为,2,个8位寄存器，即：,AX AH，AL,BX BH，BL,CX CH，CL,DX DH，DL,例如：若,(AX),1234H,则,(AH),12H,(AL),34H,40,数据寄存器特有的习惯用法,AX：,累加器,所有,I/O,指令都通过,AX,（,AL,）与接口传送信息,;,中间运算结果也多放于,AX,（,AL,）中；,乘除法指令的一个操作数必须在,AX,（,AL,）中。,BX：,基址寄存器,在,间接寻址,中用于存放操作数的基地址。,CX：,计数寄存器,用于在循环指令或串操作指令中存放计数值。,DX：,数据寄存器,在,间接寻址,的,I/O,指令中存放,I/O,端口地址；,在32位乘除法运算时，存放高16位数。,41,地址指针寄存器,SP：堆栈指针寄存器,其内容为,堆栈,栈顶的偏移地址,；,任何堆栈操作后，,SP,都会自动增,/,减量。,BP：,基址指针寄存器,在,间接寻址,中用于存放操作数的基地址；,常用于访问存放在堆栈中的数据。,42,BX,与,BP,在应用上的区别,作为通用寄存器，二者均可用于存放数据；,作为基址寄存器，默认情况下：,用,BX,作为指针所访问的数据在,数据段,（,DS,段）；,用,BP,作为指针所访问的数据在,堆栈段,（,SS,段）。,注：间接寻址时,仅,BX,、,BP,、,SI,、,DI,可用于存储器寻址；,仅,DX,可用于,I/O,寻址。,43,变址寄存器,SI：,源变址寄存器，用于访问源操作数,DI：,目标变址寄存器，用于访问目的操作数,常用于操作数的,间接寻址,或,变址寻址,。,在串操作指令中，,SI,存放源操作数的偏移地址，而,DI,存放目标操作数的偏移地址。,44,二、段寄存器,用于存放逻辑段的段基地址（简称段地址）,CS：,代码段寄存器。代码段存放指令代码,DS：,数据段寄存器,ES：,附加段寄存器,SS：,堆栈段寄存器：指示堆栈区域的位置,这两个段存放操作数,堆栈段,SS,数据段,DS/ES,代码段,CS,45,三、控制寄存器,IP：,指令指针寄存器,其内容为下一条要执行的指令的偏移地址。,FLAGS：,标志寄存器,存放指令执行结果的特征：,有些指令（如算术指令）要改变,FLAGS,的内容,(,影响,FLAGS),；,有些指令对,FLAGS,无影响。,6个状态标志位（,CF，SF，AF，PF，OF，ZF）,3个控制标志位（,IF，TF，DF）,P71,例,O,D,I,T,S,Z,A,P,C,15,0,2,4,6,7,8,9,10,11,FLAGS,46,3.4 8086,的,存储器组织,8086,可访问,1MB,的存储空间（,为什么？,）,哪个寄存器能够放得下,20,位的地址？,用,分段,的方法解决。,段是存储器中的一块区域,段起始于存储器内,16,字节整倍数的边界处。,段首地址的最低,4,位一定为,0,用,段,和,偏移,的组合访问存储单元,每个段最大为,64KB,，最小为,16B,（,为什么？,）,所有存储单元的地址都由段地址加偏移地址组成,段地址被装入段寄存器中以供寻址使用,偏移地址用于在,64KB,存储器段内选择任一单元,47,段和偏移,设段起始地址,=60000H,段地址,偏移地址,0,FFFFH,6,A000H,12,H,600,0,0,H,6 0 0 0,段寄存器,偏移地址,A000H,0 0 0 0,段地址,(16,位,),段起始地址,48,物理地址和逻辑地址,物理地址,:存储单元的硬件地址,物理地址=段地址1,6(,或段地址左移,4,位,)+,偏移地址,逻辑地址,:,段和偏移形式的地址,逻辑地址用于汇编语言程序设计,以下地址都是逻辑地址的例子：,2500H:0100H,段地址,A000H,偏移地址,0001H,49,例1：,已知,CS=1055H,，,DS=250AH,ES=2EF0H,，,SS=8FF0H,数据段中某操作数偏移地址=0204,H,各段首地址,=?,画出各段在内存中的分布,该操作数的物理地址,=?,这个例子说明：,段与段可以不连续,段之间可以重叠,10550,H,250,A0H,2,EF00H,8,FF00H,DS,段,ES,段,SS,段,CS,段,50,默认段和偏移寄存器,8086,规定了访问存储器段的规则：,此规则定义了段地址寄存器和偏移地址寄存器的组合方式，其默认规则如下表：,段地址,默认偏移地址,用于访问,CS,IP,指令,SS,SP,、,BP,堆栈中的数据,DS,BX,、,DI,、,SI,、,8,位或,16,位数,数据段中的数据,ES,串指令的,DI,目标串操作数,51,例2：,设当前执行的程序中某条指令的物理地址为,5A1F6H,，则程序所在的段的段地址,=,？当前,CS,的内容为多少？,解：（有多个解，求出任意一个即可）,5,A1F6H=5A10H,1,0H+00F6H,所以，段地址,=5A10H,，,CS,的内容为,5A10H,想一想，还有哪些解？,思考题：设当前数据段位于存储器的,A8000H,到,B7FFFH,的地址空间，,问,DS,的内容应是什么才能访问该数据段的所有存储单元？,52,堆栈及堆栈段的使用,堆栈：内存中一个特殊区域，用于存放需要保护的数据。,堆栈按,后进先出,方式工作,堆栈通过,SS,（段地址）和,SP,（偏移地址）来访问,堆栈指针,堆栈的数据压入方向是,从高地址到低地址,，弹出方向则相反,(,堆栈指针的变化举例,),常用于,响应中断,子程序调用,参数传递,53,例3：,若已知（,SS）=1000H,（SP）=2000H,则堆栈段的段起始地址=？,栈顶地址=？,若该段最后一个单元地址为10100,H,则栈底单元的偏移地址=？,段起始,栈底,栈顶,堆,栈,段,54,3.5 80X86,微处理器,了解：,80X86,存储器寻址方式,80386CPU,的特点及存储管理,*Pentium,微处理器,55,一、,80X86,的存储器寻址方式,实地址模式,用段地址和偏移地址的组合寻址内存的第一个,1MB,空间,段地址在段寄存器（,CS,、,DS,、,ES,、,SS,）中,保护虚地址模式,80286,、,80386,、,80486,、,Pentium,Pentium4,寻址空间（每个段的大小）：,80286,：,2,24,（,8MB,）,80386,以上：,2,32,（,4GB,）,虚拟地址空间,64TB,（,8K+8K,个描述符）,段地址在内存的描述符中，描述符由段寄存器的内容来选择（为什么这样做,?,）,56,保护模式的存储器寻址,1MB,实模式存储器,扩展,存储器,由段寄存器提供段信息,由描述符提供段信息,FFFFFH,00000H,100000H,两种方式中的偏移地址的用法相同,57,保护虚地址模式,描述符（,Descriptor,）,用于描述存储器段的位置、大小、访问权限,所有的描述符统一放在内存中的描述符表中,全局描述符表,GDT,（系统中只有一个）,中断描述符表,IDT,（系统中只有一个）,包含了指向,256,个中断处理程序入口地址的描述符,局部描述符表,LDT,（每个任务一个）,GDT,和,IDT,的基地址由,GDTR,和,IDTR,给出,LDT,的基地址由,LDTR,（,16,位选择子）间接给出,选择子（,Selector,，选择符）,指定描述符在描述符表中的位置（偏移量）,58,如何访问描述符,段寄存器内容,（选择子）,全局描述符表,局部描述符表,描述符表,GDTR,15 0,GDT,描述符,线,性,地,址,空,间,偏,移,当,前,访,问,的,段,存储器,59,描述符的格式（80386以上）,访问权限,段界限,(,L19-L16,),G(,粒度,),G=1,，界限要乘以,4KB,，即段的大小为,4KB,4GB,；,G=0,，段的大小为,0,1MB,。,D(16/32),D=1,，寄存器和偏移地址均为,32,位；,D=0,时均为,16,位。,AV(,段有效,),AV=1,，段有效；,AV=0,，段无效。,访问权限,：在保护方式下控制存储的访问。如：能否读写、优先,级别、段如何扩展等。,15 8 7 6 5 4 3 0,段基址,(,B31,B24,),D,G,0,AV,0,2,4,6,1,3,5,7,段基址,(,B23,B16,),段基址,(,B15,B0,),段界限,(,L15,L,0,),60,例:,0008H,DS,描述符表,FF,00,00,00,10,00,0,0,92,段界限,段基地址,00100000H,001000FFH,数据段,描述符,存储器,粒度,=0,GDTR,00000000H,FFFFFFFFH,61,选择子的格式,选择子：加载到段寄存器中的内容,选择子（,Selector,）：,13,位,TI,RPL,15 3 2 1 0,从,8192,个全局描述符或,8192,个局部描述符中选择一个描述符,=0,使用,GDTR,作为描述符表的段基址，即访问,GDT,=1,使用,LDTR,作为描述符表的段基址，即访问,LDT,请求者优先级别,00,最高，,11,最低,62,访问局部描述符表LDT,将选择子装入,LDTR,（用,LLDT,指令）：,（以下操作由,CPU,自动完成）,根据,LDTR,中的选择子到,GDT,中选择一个,LDT,的描述符（即,LDT,的描述符在,GDT,中）：,这个描述符给出了,LDT,的基地址和段界限；,它被自动复制到,LDTR,的高速缓冲区中。,可以看出，,LDTR,是,GDT,中的某个,LDT,描述符的偏移地址，见下页图示。,以后就可以用,LDTR,高速缓冲区中的基地址来访问局部描述符表了。,63,访问局部描述符表LDT,选择子,GDTR,15 0,GDT,LDT,描述符,LDTR,基地址,界限,权限,LLDT,偏移量,15 0,LDT,段寄存器,偏移量,64,二、,80386CPU,主要特性：,全,32,位结构,(ALU,、,BUS,、,Reg),，可处理,8/16/32,位数据,物理寻址空间,2,32,字节（,4GB,）,外部数据总线传输率为,33MB/s,片内集成,MMU,，支持段式或页式虚拟存储管理和特权保护,虚存空间,64TB,，,1MB,或,4GB/,段，,16384,段,/,任务,4,级特权层：一般,OS,为,0,、,1,、,2,级，用户程序为,3,级,实地址方式、虚拟,8086,方式和保护方式,硬件支持多任务，一条指令可完成任务转换，转换时间,17us,更先进的流水线结构：,16,字节指令队列,时钟速度：,16,33MHz,65,1.,内部结构,分三个部分：,总线接口单元（,BIU,）,与存储器和接口间的数据传送,中央处理单元（,CPU,）,指令预取部件、指令译码部件、执行部件,指令译码和执行,存储器管理单元（,MMU,）,段管理部件、页管理部件,地址转换、虚存管理,内部结构,66,2.,主要引线功能,D0,D31,：双向，,32,位数据总线,；,A2,A31,：输出，,30,位地址总线；,BE0,BE3,：字节选通输出，与,30,位地址线结合可,相当于,32,位地址；,W/R,：输出，写,/,读控制信号；,D/C,：输出，数据传送周期,/,控制周期；,BS16,：输入，有效则总线宽度为,16,位；,ADS,：输出，地址信号有效；,NA,：输入，下一地址请求信号；,其他信号与,8086,基本一致,67,3.,内部寄存器组,共34个内部寄存器,8,个通用寄存器（,32/16/8,位）,6,个段寄存器（,16,位）,指令指针（,32/16,位）,标志寄存器（,32/16,位）,4,个系统地址寄存器（,32+20,位,/16,位）,控制寄存器,调试和测试寄存器,68,通用寄存器组（32/16/8位）,EAX,EBX,ECX,EDX,ESI,EDI,EBP,ESP,低,16,位可分为两个,8,位寄存器,低,16,位可作为独立的寄存器,注：,32,位寻址时，这,8,个,32,位寄存器全部可用于提供偏移地址。,69,段寄存器（16位）,CS,DS,ES,SS,FS,GS,每个,16,位,段寄存器对应一个,64,位,的高速缓冲段描述符,一旦选择子装入段寄存器，相应的段描述符立刻被自动装入高速缓冲段描述符中,新增的,2,个段寄存器,70,指令指针及标志寄存器（,32,位）,指令指针,EIP,标志寄存器,EFLAGS,（增加了,4,个标志位）,IOPL,指定,I/0,操作处于哪个特权级；,NT,当前任务是否嵌套于另一任务；,RF,调试结束，下一条指令后恢复程序的执行；,VM,是否工作于虚拟,8086,方式,EFLAGS,71,系统地址段寄存器（程序不可见）,GDTR 48,位全局描述符表寄存器,指示全局描述符表的,基地址,(32,位,),和,表的界限,(16,位,),IDTR 48,位中断描述符表寄存器,指示中断描述符表的,基地址,(32,位,),和,表的界限,(16,位,),TR 16,位任务状态寄存器,LDTR 16,位局部描述符表寄存器,以上这些寄存器不直接被程序访问。,72,程序不可见的寄存器,CS,DS,ES,SS,FS,GS,基地址,界限,权限,TR,LDTR,基地址,界限,GDTR,IDTR,基地址,界限,权限,程序不可见区域,描述符（寄存器）高速缓冲区,73,4.,80386,的工作模式小结,实模式,只允许,CPU,访问第一个,1MB,存储器空间,实模式存储器,/,常规内存,每次加电,/,复位后默认的工作方式,存储单元的地址都由“段偏移”组成,保护模式,允许,CPU,访问所有存储器空间,段地址由描述符提供，描述符由选择子在描述符表中选择,分页机制,虚拟,8086,模式,在保护模式下模拟多个,8086,工作环境,地址转换,74,三、,Pentium 4 CPU,简介,物理特性（三个版本）,2000.8 Willamette,0.18u,铝工艺,1.4GHz,2.0GHz,Socket 423/3400,万晶体管，,Socket 478/4200,万晶体管,FSB 400/533MHz,12K,Ops+8KB L1+256KB L2,2001.2 Northwood,0.13u,铝,/,铜工艺,1.6GHz,3.06GHz,Socket 478,，,5500,万晶体管,FSB,533/800MHz,12K,Ops+8KB L1+512KB L2+2MB L3(XE,版本,),2004.2 Prescott,0.09u,铜工艺,2.8GHz,？,Socket 478/SocketT,，,12500,万晶体管,FSB,800MHz,16K,Ops+,16KB,L1+,1MB,L2,75,Pentium 4 CPU,简介,Netburst,体系结构,2,个,2x ALU,1,个,1x ALU,，两个,2x,AGU(,地址,),超级流水线，,20,级,高级动态执行,乱序执行：一条指令暂时不能执行时，后面的指令可继续执行,推测执行：为保证流水线不间断，先执行再判断，发现预测错误时再返回错误点重新开始,同时执行,126,条指令,同时执行,48,个读取操作和,24,个存储操作,增强的分支预测能力,分支目标缓存,BTB,，可追踪,4096,个分支目标地址,新型缓存体系结构,12K,微指令追踪缓存，存放已执行过的指令，以便分支预测错误时能够立即恢复到错误的分支点,8KB L1,数据缓存,256KB,512KB L2,高级传输缓存,4,倍速总线接口,总线频率,100MHz,（,133MHz,）*,4,400MHz,（,533MHz,）,FSB,76,Pentium 4 CPU,简介,增强的单指令多数据流指令集,SSE2,144,条,128,位多媒体指令,128,位整数运算、,128,位双精度浮点运算,改善了视频、音频、,3D,图形、网络等领域的数据处理能力,存储管理基本同,80386,基本运行环境,77,第,3,章作业：,3.1,3.5,3.6,3.10,3.11,3.13,3.16,3.20,谢谢大家！,78,
