给排水工程室内给水管道的布置与敷设.ppt

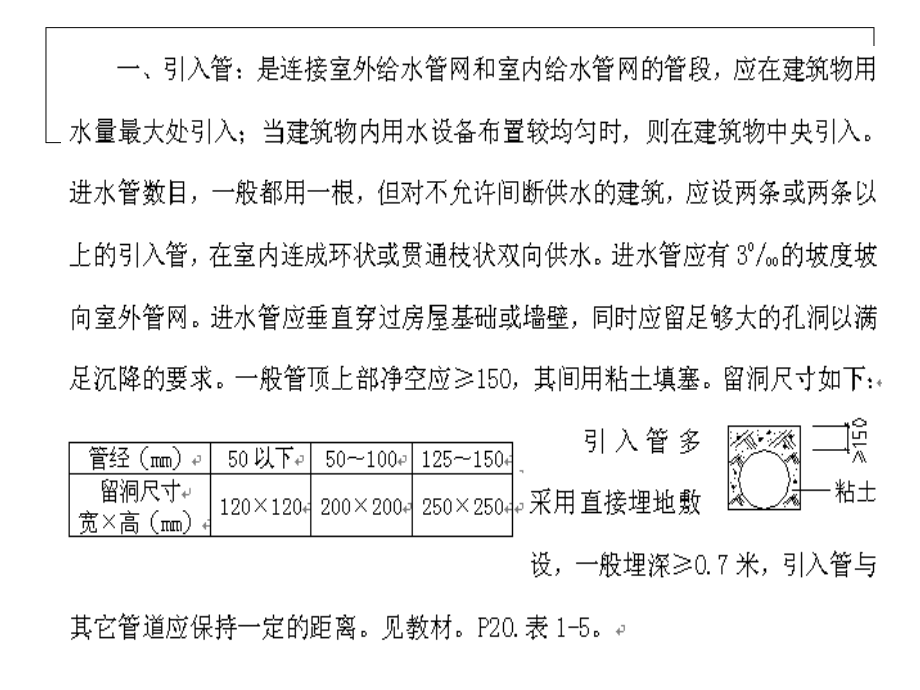

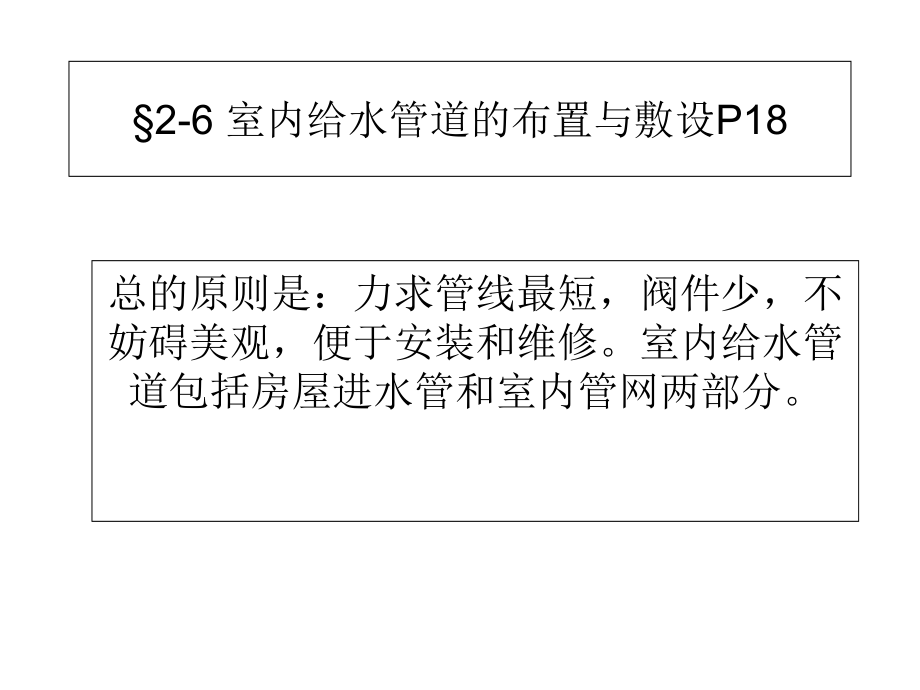

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2-6 室内给水管道的布置与敷设P18,总的原则是：力求管线最短，阀件少，不妨碍美观，便于安装和维修。室内给水管道包括房屋进水管和室内管网两部分。,二、室内管网,1、布置形式：室内管网的布置可分为下分式与上分式两种基本形式，前者的水平干管布置在下部，由下向上接出立管、支管，后者的水平干管布置在上部，由上向下接出立管、支管，有时也可将水平干管布置在中间楼层，分别向上与向下供水，称为中分式。,2、一般情况下，管线应尽量沿墙、梁、柱作直线走向，穿越楼板和墙体时应预先留出孔洞，孔洞尺寸一般较通过的管径加50100mm。P22.表1-7。,3、管道不允许敷设在排水沟、烟道和通风道内，亦不允许穿越设备基础。管道不宜穿越伸缩缝、沉降缝等，若必须穿越时，应采取相应的技术措施，如用橡胶软管，金属软管等。,4、管道布置应力求简单，线路最短。,5、室内管道的敷设方式可分为明装与暗装两种：,、明装：就是管道敞露于外面装置。优点是安装维修方便，造价低，缺点是影响室内整洁与美观，站用空间，适用于一般的工业与民用建筑。应当注意，明装管道一般不应穿越民用建筑的起居室、卧室、书房等主要房间。对于厂房来说，明装管道应不影响生产操作和交通运输，并且应符合安全防火等要求。,、暗装：就是管道隐蔽起来装置。如敷设在地下室、地沟、顶棚、公共管廊层、管道井或墙槽内，并尽可能利用建筑上的装修，暗装在顶棚或管槽内的管道，在阀门处应留有检修门。优点是不影响室内的整洁与美观，卫生条件好，但安装维修复杂，造价高，适用于卫生标准要求高以及生产工艺有特殊要求的建筑物。如宾馆、精密仪器生产车间等。,7、室内管道的布置与敷设除以要求以外，还应与土建及其它有关专业密切配合，不得破坏建筑结构、影响安全。具体要求与注意事项见有关资料。（施工员水电基础知识P7）。,2-7管道设备的防腐防露P24,镀锌钢管可不必进行防腐防露处理，不镀锌钢管和设备，必须除去管壁或设备表面的灰尘、污垢、铁锈、焊渣后进行防腐处理。,一、明装：先刷红丹一道，再刷银粉或调和漆两遍，面漆的颜色按有关规定选择，无明确规定者，可考虑与房间装修相适应。另外，明装铸铁管可刷红丹和银粉防腐（红丹一度，银粉二遍）。,二、暗装：应刷红丹两道，然后再做保护层。,埋地铸铁管和钢管，先刷冷底子油一道，再刷热沥青二遍防腐。暗装管道应在墙抹面或贴瓷砖前安装好，并做好刷油和保温，进行水压试验合格后方能覆盖。管道、设备和容器的防腐，严禁在雨、雾、雪和大风中露天作业。气温25C时不得进行防腐作业，如管子凝有霜雪，空气相对湿度又很大时，应先进行预热干燥，方可作防腐处理。,
