电阻式位移传感器.ppt

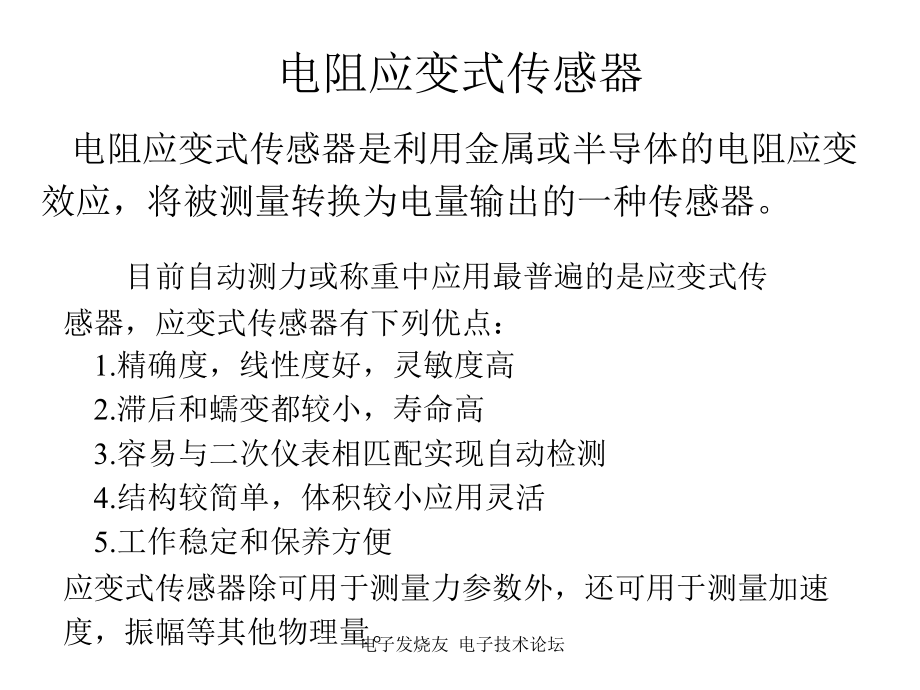

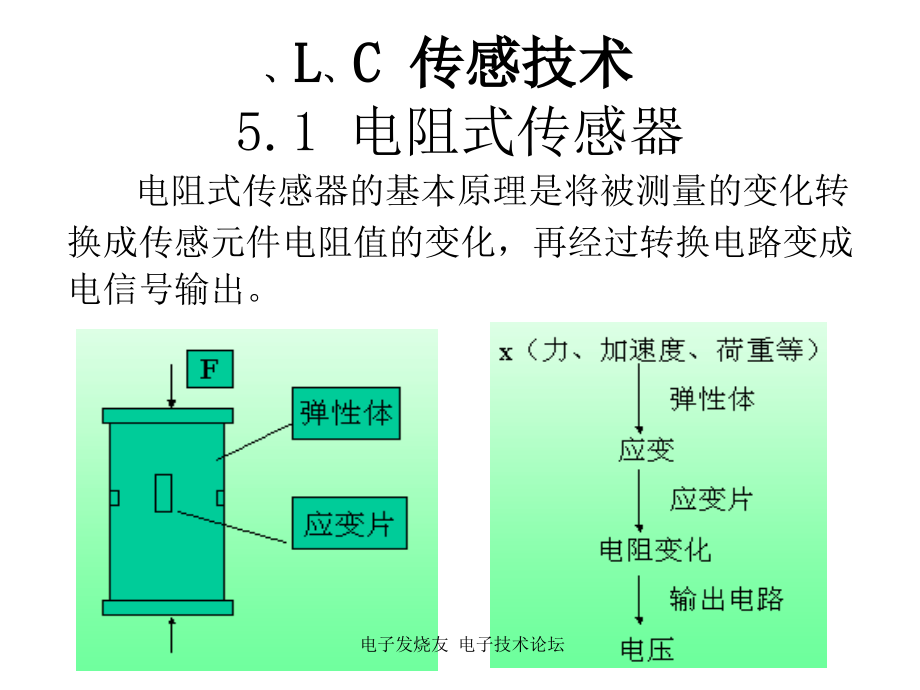

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电子发烧友 电子技术论坛,*,、,L,、,C 传感技术,电阻式传感器的基本原理是将被测量的变化转换成传感元件电阻值的变化，再经过转换电路变成电信号输出。,5.1 电阻式传感器,电子发烧友 电子技术论坛,电阻应变式传感器,目前自动测力或称重中应用最普遍的是应变式传,感器，应变式传感器有下列优点：,1.精确度，线性度好，灵敏度高,2.滞后和蠕变都较小，寿命高,3.容易与二次仪表相匹配实现自动检测,4.结构较简单，体积较小应用灵活,5.工作稳定和保养方便,应变式传感器除可用于测量力参数外，还可用于测量加速,度，振幅等其他物理量。,电阻应变式传感器是利用金属或半导体的电阻应变,效应，将被测量转换为电量输出的一种传感器。,电子发烧友 电子技术论坛,一、工作原理,（一）金属的电阻应变效应,当金属丝在外力作用下发生机械变形时，其电阻值发生变化。,取一根长度为,L，,截面积为,S，,电阻率为 的金属丝，未受力时其电阻,R,为,电子发烧友 电子技术论坛,由材料力学可知,在弹性范围内,金属丝受拉力时,沿轴向伸长,沿径向缩短,那么轴向应变和径向应变的关系可表示为,式中:电阻丝材料的泊松比,负号表示应变方向相反。,或,电子发烧友 电子技术论坛,通常把单位应变能引起的电阻值变化称为金属电阻丝的灵敏度系数。其物理意义是单位应变所引起的电阻相对变化量,其表达式为,因此,灵敏度系数受两个因素影响:,受力后材料几何尺寸的变化,即（1+2）;,受力后材料的电阻率发生的变化,即/。,电子发烧友 电子技术论坛,用应变片测量时，将其贴在被测对象表面上。当被测对象受力变形时，应变片的敏感栅也随同变形，其电阻值发生相应变化，通过转换电路转换为电压或电流的变化，这是用来直接测量应变。,通过弹性敏感元件,将位移、力、力矩、加速,度、压力等物理量转换为,应变，则可用应变片测量,上述各量，而做成各种应,变式传感器。,(二)应变片的基本结构及测量原理,电子发烧友 电子技术论坛,（1）敏感栅,感受应变，并将应变转换为电阻的变化。敏感栅有丝式、箔式和薄膜式三种。,（2）基底,绝缘及传递应变。测量是应变片的基底提高粘结剂粘在试件上，要求基底准确地把试件应变传递给敏感栅。同时基片绝缘性能要好，否则应变片微小电信号就要漏掉。,由纸薄、胶质膜等制成。,电子发烧友 电子技术论坛,二、应变片的类型和材料,（一）,应变片的类型和材料,1.金属丝式应变片,回线式：横向效应较大,短接式：克服横向效应,金属丝式应变片材料要求,电子发烧友 电子技术论坛,3.金属薄膜应变片,采用真空蒸发或真空沉积等方法在薄的绝缘基片上形成厚度在0.1微米以下的金属电阻材料薄膜的敏感栅，最后再加上保护层。,优点：,应变灵敏系数大，允许电流密度大。,存在问题：,温度稳定性差,(二)应变片的粘贴,应变片是用粘合剂粘贴到被测件上的。粘合剂形成的胶层必须准确迅速地将披测件应变传进到敏感栅上。粘合剂的性能及粘贴工艺的质量直接影响着应变片的工作特性，如零漂、蠕变、滞后、灵敏系数，线性以及它们受温度变化影响的程度。,对粘合剂和粘贴工艺有严格要求,电子发烧友 电子技术论坛,直流电桥电路如图所示，它的四个桥臂由电阻,组成,AC端接直流电压U,BD端输出电压,一般情况桥路应接成等臂电桥,输出为零。,这样无论哪个桥臂上受到外来信号作用后，桥路都将失去平衡，就会有信号输出。,电子发烧友 电子技术论坛,电桥输出端接入输入阻抗很高的指示仪表或放大器时，,可认为电桥负载为无穷大，电桥输出端相当于开路，只能输出电压信号，称为电压输出。此时，桥路的电流为：,AB之间和CD之间的电位差分别为：,电子发烧友 电子技术论坛,空载输出,当电桥平衡时,Uo=0,则有,R,1,R,4,=R,2,R,3,或,电桥平衡条件,：相邻两臂电阻的比值应相等,或相对两臂电阻的乘积相等。,电子发烧友 电子技术论坛,电桥接入的是电阻应变片时，即为应变桥。当一个桥臂、两个桥臂乃至四个桥臂接入应变片时，相应的电桥为单臂桥、半桥和全臂桥。,2不平衡直流电桥的工作原理及电压灵敏度,当电桥后面接放大器时，放大器的输入阻抗很高，比电桥输出电阻大很多，可把电桥输出端看成开路。,R,1,为电阻应变片，R,L,。,电子发烧友 电子技术论坛,设桥臂比n=R,2,/R,1,分母中R,1,/R,1,可忽略。,由电桥平衡条件R,2,/R,1,=R,4,/R,3。,电桥电压灵敏度定义为,电子发烧友 电子技术论坛,得出单臂电桥电桥输出为,直流电桥的优点：,高稳定度直流电源易于获得，电桥调节平衡电路简单，传感器及测量电路分布参数影响小等。,电子发烧友 电子技术论坛,（二）电桥的非线性误差,单臂桥实际输出为：,非线性误差为,对于对称电桥，n=1,电子发烧友 电子技术论坛,如果R,1,=R,2,R,1,=R,2,R,3,=R,4,则得,结论,：差动电桥消除了非线性误差，灵敏度比单臂电桥提高了一倍。且具有温度补偿作用。,全桥差动电路：,R,1,R,4,受拉应变,R,2,R,3,两个受压应变,将两个应变符号相同的接入相对桥臂上,电子发烧友 电子技术论坛,结论：,全桥电路电压灵敏度为单臂桥的4倍，消除了非线性误差，且具有温度补偿作用。,若R,1,=R,2,=R,3,=R,4,且R,1,=R,2,=R,3,=R,4,则,(2)采用恒流源电桥减小非线性误差,电子发烧友 电子技术论坛,要满足电桥平衡条件,即U,0,=0,则有,Z,1,Z,4,=Z,2,Z,3,将Z,1,、Z,4,、Z,2、,Z,3,值代入得,整理上式得,电子发烧友 电子技术论坛,交流电桥的平衡条件为,结论,：交流电桥除了要满足电阻平衡条件外,还必须满足电容平衡条件。为此在桥路上除设有电阻平衡调节外还设有电容平衡调节。,电子发烧友 电子技术论坛,当被测应力变化引起Z,1,=Z,0,+Z,Z,2,=Z,0,Z变化时,则电桥输出为：,电子发烧友 电子技术论坛,四、温度误差及其补偿,环境温度变化时，敏感栅电阻随温度的变化引起,的误差。,环境温度变化时，试件材料的线膨胀引起的误差,电子发烧友 电子技术论坛,1.应变片的温度误差,由于测量现场环境温度的改变而给测量带来的附加误差，称为应变片的温度误差。产生应变片温度误差的主要因素有下述两个方面。,1)电阻温度系数的影响,敏感栅的电阻丝阻值随温度变化的关系可用下式表示：,R,t,=,R,0,(1+,0,t,),电子发烧友 电子技术论坛,式中:,R,t,温度为,t,时的电阻值；,R,0,温度为,t,0,时的电阻值；,0,温度为,t,0,时金属丝的电阻温度系数；,t,温度变化值，,t,=,t-t,0,。,当温度变化,t,时，电阻丝电阻的变化值为：,R,=,R,t,-,R,0,=,R,0,0,t,电子发烧友 电子技术论坛,2)试件材料和电阻丝材料的线膨胀系数的影响,当试件与电阻丝材料的线膨胀系数相同时，不论环境温度如何变化，电阻丝的变形仍和自由状态一样，不会产生附加变形。,当试件与电阻丝材料的线膨胀系数不同时，由于环境温度的变化，电阻丝会产生附加变形，从而产生附加电阻变化。,设电阻丝和试件在温度为0时的长度均为,l,0,它们的线膨胀系数分别为,s,和,g,，若两者不粘贴，则它们的长度分别为,l,s,=,l,0,(1+,s,t,),l,g,=,l,0,(1+,g,t,),电子发烧友 电子技术论坛,当两者粘贴在一起时，电阻丝产生的附加变形,l,、附加应变,和附加电阻变化,R,分别为,电子发烧友 电子技术论坛,由于温度变化而引起的应变片总电阻相对变化量为,因环境温度变化而引起的附加电阻的相对变化量，除了与环境温度有关外，还与应变片自身的性能参数（,K,0,0,s,）以及被测试件线膨胀系数,g,有关。,电子发烧友 电子技术论坛,2.电阻应变片的温度补偿方法,电阻应变片的温度补偿方法通常有线路补偿和应变片自补偿两大类。,1)线路补偿法,电桥补偿是最常用且效果较好的线路补偿。图(a)是电桥补偿法的原理图。电桥输出电压,U,o,与桥臂参数的关系为：,U,o,=,A,(,R,1,R,4,-,R,B,R,3,),电子发烧友 电子技术论坛,式中,A,为由桥臂电阻和电源电压决定的常数。由上式可知，当,R,3,和,R,4,为常数时，,R,1,和,R,B,对电桥输出电压,U,o,的作用方向相反。利用这一基本关系可实现对温度的补偿。,测量应变时，工作应变片,R,1,粘贴在被测试件表面上，补偿应变片,R,B,粘贴在与被测试件材料完全相同的补偿块上，且仅工作应变片承受应变,如图(b)所示。,当被测试件不承受应变时，,R,1,和,R,B,又处于同一环境温度为,t,的温度场中，调整电桥参数使之达到平衡，此时有,工程上，一般按,R,1,=,R,B,=,R,3,=,R,4,选取桥臂电阻。,电子发烧友 电子技术论坛,图 电桥补偿法,电子发烧友 电子技术论坛,当温度升高或降低,t,=,t-t,0,时，两个应变片因温度而引起的电阻变化量相等，电桥仍处于平衡状态，即,若此时被测试件有应变,的作用，则工作应变片电阻,R,1,又有新的增量,R,1,=,R,1,K,，而补偿片因不承受应变，故不产生新的增量，此时电桥输出电压为,由上式可知，电桥的输出电压,U,o,仅与被测试件的应变,有关，而与环境温度无关。,电子发烧友 电子技术论坛,应当指出，若要实现完全补偿，上述分析过程必须满足以下4个条件：,在应变片工作过程中，保证,R,3,=,R,4,。,R,1,和,R,B,两个应变片应具有相同的电阻温度系数,、线膨胀系数,、应变灵敏度系数,K,和初始电阻值,R,0,。,粘贴补偿片的补偿块材料和粘贴工作片的被测试件材料必须一样，两者线膨胀系数相同。,两应变片应处于同一温度场。,电子发烧友 电子技术论坛,2)应变片的自补偿法,这种温度补偿法是利用自身具有温度补偿作用的应变片(称之为温度自补偿应变片)来补偿的。根据温度自补偿应变片的工作原理，可由式（3-27）得出，要实现温度自补偿，必须有,上式表明，当被测试件的线膨胀系数,g,已知时，如果合理选择敏感栅材料，即其电阻温度系数,0,、灵敏系数,K,0,以及线膨胀系数,s,，满足式，则不论温度如何变化，均有,R,t,/,R,0,=0，从而达到温度自补偿的目的。,电子发烧友 电子技术论坛,二、电阻应变片的测量电路,直流电桥,1.直流电桥平衡条件,电桥电路如图所示，图中E为电源电压，,R,1,、,R,2,、,R,3,及,R,4,为桥臂电阻，,R,L,为负载电阻。,当,R,L,时，电桥输出电压为,电子发烧友 电子技术论坛,当电桥平衡时，,U,o,=0，则有,R,1,R,4,=,R,2,R,3,或,式为电桥平衡条件。这说明欲使电桥平衡，其相邻两臂电阻的比值应相等，或相对两臂电阻的乘积应相等。,电子发烧友 电子技术论坛,图 直流电桥,电子发烧友 电子技术论坛,2.电压灵敏度,应变片工作时，其电阻值变化很小，电桥相应输出电压也很小，一般需要加入放大器进行放大。由于放大器的输入阻抗比桥路输出阻抗高很多，所以此时仍视电桥为开路情况。当受应变时，若应变片电阻变化为,R,，其它桥臂固定不变，电桥输出电压,U,o,0，则电桥不平衡，输出电压为,电子发烧友 电子技术论坛,电子发烧友 电子技术论坛,设桥臂比,n,=,R,2,/,R,1,，由于,R,1,R,1,，分母中,R,1,/,R,1,可忽略，并考虑到平衡条件,R,2,/,R,1,=,R,4,/,R,3,，则式 可写为,电桥电压灵敏度定义为,电子发烧友 电子技术论坛,从式分析发现：,电桥电压灵敏度正比于电桥供电电压，供电电压越高，电桥电压灵敏度越高，但供电电压的提高受到应变片允许功耗的限制，所以要作适当选择；,电桥电压灵敏度是桥臂电阻比值,n,的函数，恰当地选择桥臂比,n,的值，保证电桥具有较高的电压灵敏度。,当,E,值确定后，,n,取何值时才能使,K,U,最高。,电子发烧友 电子技术论坛,由d,K,U,/d,n,=0求,K,U,的最大值，得,求得,n,=1时，,K,U,为最大值。这就是说，在供桥电压确定后，当,R,1,=,R,2,=,R,3,=,R,4,时，电桥电压灵敏度最高，此时有,从上述可知，当电源电压,E,和电阻相对变化量,R,1,/,R,1,一定时，电桥的输出电压及其灵敏度也是定值，且与各桥臂电阻阻值大小无关。,电子发烧友 电子技术论坛,3.非线性误差及其补偿方法,式 是略去分母中的,R,1,/,R,1,项，电桥输出电压与电阻相对变化成正比的理想情况下得到的，实际情况则应按下式计算，即,与,R,1,/,R,1,的关系是非线性的，非线性误差为,电子发烧友 电子技术论坛,如果是四等臂电桥，,R,1,=,R,2,=,R,3,=,R,4,，即,n,=1，则,对于一般应变片来说，所受应变,通常在5000以下，若取,K,U,=2，则,R,1,/,R,1,=,K,U,=0.01，代入式计算得非线性误差为0.5%；若,K,U,=130，,=1000,时，,R,1,/,R,1,=0.130，则得到非线性误差为6%，故当非线性误差不能满足测量要求时，必须予以消除。,电子发烧友 电子技术论坛,为了减小和克服非线性误差，常采用差动电桥如图所示，在试件上安装两个工作应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，称为半桥差动电路，如图(,a,)所示。该电桥输出电压为,若,R,1,=,R,2,，,R,1,=,R,2,，,R,3,=,R,4,，则得,由式可知，,U,o,与,R,1,/,R,1,成线性关系，差动电桥无非线性误差，而且电桥电压灵敏度,K,U,=,E,/2，是单臂工作时的两倍，同时还具有温度补偿作用。,电子发烧友 电子技术论坛,若将电桥四臂接入四片应变片，如图（,b,）所示，即两个受拉应变，两个受压应变，将两个应变符号相同的接入相对桥臂上，构成全桥差动电路。若,R,1,=,R,2,=,R,3,=,R,4,，且,R,1,=,R,2,=,R,3,=,R,4,，则,此时全桥差动电路不仅没有非线性误差，而且电压灵敏度为单片工作时的4倍，同时仍具有温度补偿作用。,电子发烧友 电子技术论坛,图 差动电桥,电子发烧友 电子技术论坛,交流电桥,根据直流电桥分析可知，由于应变电桥输出电压很小，一般都要加放大器，而直流放大器易于产生零漂，因此应变电桥多采用交流电桥。,图 为半桥差动交流电桥的一般形式，为交流电压源，由于供桥电源为交流电源，引线分布电容使得二桥臂应变片呈现复阻抗特性，即相当于两只应变片各并联了一个电容，则每一桥臂上复阻抗分别为,电子发烧友 电子技术论坛,式中,C,1,、,C,2,表示应变片引线分布电容。,电子发烧友 电子技术论坛,图 交流电桥,电子发烧友 电子技术论坛,由交流电路分析可得,要满足电桥平衡条件，即,U,o,=0，则有,Z,1,Z,4,=,Z,2,Z,3,取,Z,1,=,Z,2,=,Z,3,=,Z,4,，可得,电子发烧友 电子技术论坛,整理得,其实部、虚部分别相等，并整理可得交流电桥的平衡条件为,及,电子发烧友 电子技术论坛,图 交流电桥平衡调节,电子发烧友 电子技术论坛,当被测应力变化引起,Z,1,=,Z,10,+,Z,Z,2,=,Z,20,-,Z,变化时（且,Z,10,=,Z,20,=Z,0,），则电桥输出为,电子发烧友 电子技术论坛,压阻式传感器,压阻效应：固体受到作用力后，电阻率就要发生变化，这种现象叫压阻效应。半导体材料的压阻效应特别强。,半导体压阻式传感器的分类：,粘贴式应变片,扩散硅型压阻传感器,特点：灵敏系数大，分辨率高，频率影响高，体积小。主要用于测量压力、加速度和载荷等,电子发烧友 电子技术论坛,一、半导体应变片结构及工作原理 ,1、半导体应变片的制作与结构,制作材料用单晶硅、锗。P型单晶硅结构如图。在直角坐标系中它有许多晶轴方向，实验发现沿不同晶轴方向压阻系数相差很大（电阻率变化相差很大）。,电子发烧友 电子技术论坛,2、工作原理,压阻效应：半导体沿某一轴向受到应力而产生应变时，其电阻率发生变化，此现象为压阻效应。,一、基本工作原理,半导体电阻率的变化为：,电子发烧友 电子技术论坛,半导体电阻材料有结晶的硅和锗，掺入杂质形成P型和N型半导体。当硅膜比较薄时，在应力作用下的电阻相对变化为：,电子发烧友 电子技术论坛,二、温度误差及其补偿,压阻式传感器受到温度影响后，要产生零位漂移和灵敏度,漂移，因而会产生温度误差。,传感器灵敏度的温漂是由于压阻系数随温度变化而引起的。当温度升高时，压阻系数变小，传感器的灵敏度要降低，反之灵敏度升高。,零位温漂一般可用串、并联电阻的方法进行补偿。,电子发烧友 电子技术论坛,三、压阻式传感器举例,(一)半导体应变式传感器,常用硅、锗等材料作成单根状的敏感栅，其使用方法与金属应变片相同。因为,半导体应变片的灵敏系数为：,半导体应变片的突出优点,是灵敏系数很大，可测微小应变。此外，尺寸小、横向效应和机械滞后也小。,主要缺点,是温度稳定性差和测量较大应交时非线性严重，必须采取补偿措施。此外，灵敏系数随拉伸或压缩而变，且分散性大。,电子发烧友 电子技术论坛,(二)压阻式压力传感器,在一块圆形的单晶硅膜片上,布置四个扩散电阻,组成一个全桥测量电路。膜片用一个圆形硅杯固定,将两个气腔隔开。一端接被测压力,另一端接参考压力。当存在压差时,膜片产生变形,使两对电阻的阻值发生变化,电桥失去平衡,其输出电压反映膜片承受的压差的大小。,电子发烧友 电子技术论坛,压阻式压力传感器的主要优点是体积小,结构比较简单,动态响应也好,灵敏度高,能测出十几帕斯卡的微压,它是一种比较理想,目前发展和应用较为迅速的一种压力传感器。,这种传感器测量准确度受到非线性和温度的影响,从而影响压阻系数的大小。现在出现的智能压阻压力传感器利用微处理器对非线性和温度进行补偿,它利用大规模集成电路技术,将传感器与计算机集成在同一块硅片上,兼有信号检测、处理、记忆等功能,从而大大提高传感器的稳定性和测量准确度。,电子发烧友 电子技术论坛,(三)压阻式加速度传感器,恰当地选择传感器尺寸及阻尼率，用以测量低频加速度和直线加速度。,电子发烧友 电子技术论坛,
