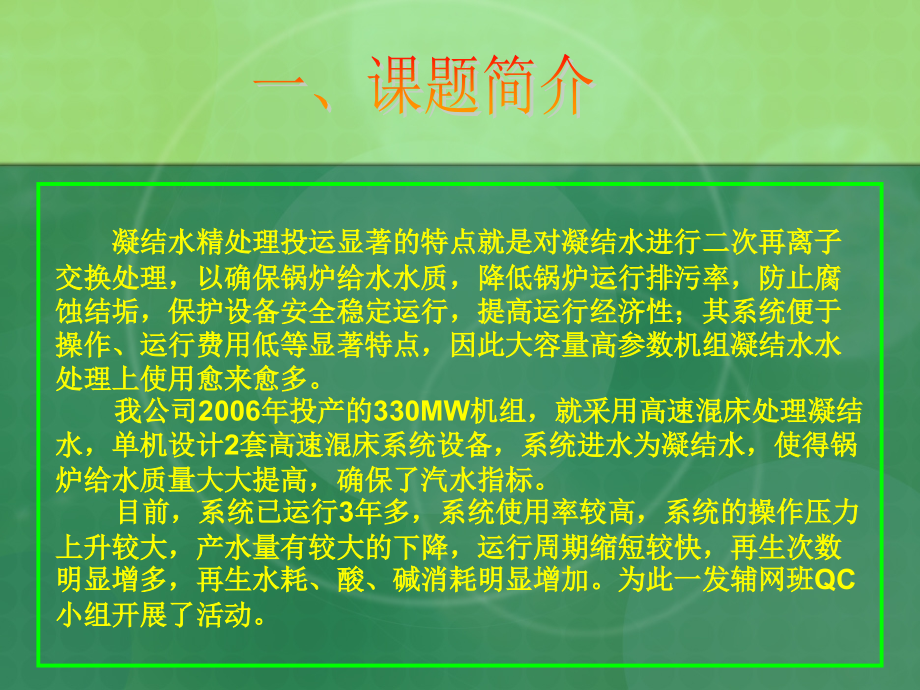

单击此处编辑标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2009年度QC成果汇报,国电石嘴山发电有限公司一发辅网班,QC,小组,减少精处理高速混床再生次数,一、课题简介,凝结水精处理投运显著的特点就是对凝结水进行二次再离子交换处理，以确保锅炉给水水质，降低锅炉运行排污率，防止腐蚀结垢，保护设备安全稳定运行，提高运行经济性；其系统便于操作、运行费用低等显著特点，因此大容量高参数机组凝结水水处理上使用愈来愈多。,我公司2006年投产的330MW机组，就采用高速混床处理凝结水，单机设计2套高速混床系统设备，系统进水为凝结水，使得锅炉给水质量大大提高，确保了汽水指标。,目前，系统已运行3年多，系统使用率较高，系统的操作压力上升较大，产水量有较大的下降，运行周期缩短较快，再生次数明显增多，再生水耗、酸、碱消耗明显增加。为此一发辅网班QC小组开展了活动。,一、课题简介,精处理高速混床运行流程图,凝汽器,高速混床,轴加,低加,除氧器,锅炉,高压加热器,汽轮机,凝泵,给水泵,二、小组简介,小组成员和分工情况表,组员、具体实施,精处理值班员,大专,30,李艳玲,8,组员、具体实施,精处理值班员,大专,30,吴韶红,7,组员、具体实施,精处理值班员,大 专,30,白莉,6,组员、具体实施,精处理值班员,大 专,30,任惠兰,5,组员、运行操作监督,除盐主值,大 学,30,王海玲,4,组长、方案成果编制,副班长,大 专,40,季金保,3,顾问、技术指导,大班长,大 学,41,马建忠,2,顾问、协调统一,部门专工,大 学,43,闫敏,1,小组分工,职 务,文化程度,年龄,姓 名,序号,三、选题理由,确保汽水品质合格，达到机组安全经济运行，提高设备使用效率，节约资源减少发电成本，提高设备可靠性。,选定课题,生产要求,减少精处理高速混床再生次数,设备现状,运规规定精处理高速混床平均周期制水10万吨，2008年高速混床运行周期制水平均5万吨左右，再生次数最高达到20次/月，使每平均再生次数达到了10次/月，使酸碱耗水耗非常高生产成本增加很快，且产生废水量很大2119.5吨/月。,2008年高速混床再生次数调查，调查人任惠兰，时间2009年1月,五、现状调查,08年1月08年12月份两套高速混床月再生次数折线图,备注：,有再生次数折线图可以看出08年精处理高混运行很不经济最高再生次数达到了20次/月。,五、现状调查,08年1月08年12月份两套高速混床月再生水耗折线图,备注：,有高混再生水耗折线图清楚地看到再生次数越多再生水耗也越大,五、现状调查,2008年01月08年12月份凝结水高速混床系统运行月平均酸碱消耗折线图（吨）,备注：,从折线图清晰地看出再生次数越高酸碱耗越大，生产成本越高经济性越差，产生的废水越多，对环境保护不利。,五、现状调查,2008年01月08年12月份凝结水高速混床系统运行月导电度、二氧化硅、钠离子含量调查表,名称,1月,2月,3月,4月,5月,6月,7月,8月,9月,10月,11月,12月,导电度us/cm,0.21,0.2,0.23,0.3,0.25,0.21,0.2,0.2,0.2,0.2,0.2,0.35,钠离子,(mg/L),6.3,5.8,7.2,7.6,8.0,5.6,5.5,5.4,5.6,5.6,5.7,8.2,二氧化硅(mg/L),10,12,11.4,12.3,11.6,9.6,8.8,9.2,8.9,9.1,9.3,12.6,备注：,运行规程规定离子交换树脂交换后混床出导电度大于等于.,us/cm,钠离子含量,10,mg/L,二氧化硅含量,15,mg/L,就可以判定高混运行的离子交换树脂失效,有调查表看出高混出水导电度超标而离子交换树脂钠离子、二氧化硅含量并未超标且均在偏小于合格值范围，因此初步说明高混运行失效终点的监测存在偏差,五、现状调查,2008年,01月08年12月份凝结水高速混床系统运行失效监测方法调查。运行规程规定，当高混运行至在线监测到出水导电度大于等于0.2US/CM时判定运行高混失效，即解列转入再生。,2008年,01月08年12月份凝结水高速混床系统运行目的、失效监测指标调查，发现原规程规定失效至监测导电度不能准确反应高混运行的失效终点，因为精处理设计凝结水高速离子交换混处理凝结水，主要目的是以离子交换树脂将补给水做完工后的凝结水在系统运行中受到二次污染后的处理，以保证锅炉受热面、汽机通流部分不结垢腐蚀。其次高混树脂还有对凝结水有过滤的作用，滤去系统水中不溶性悬浮物，以保证系统中的水循环使用。而影响凝结水水质的主要因素是指水中的含盐量，表征含盐量的指标就是水中的钠离子和二氧化硅离子的含量，通过调查当只以导电度为依据判定高混失效终点时离子交换树脂处理过的凝结水含二氧化硅量和钠离子量并没有超标。所以运行监测手段是影响凝结水高混运行周期的一个重要因素，是造成高混再生次数增多的一个主要原因。,1、高混运行失效终点监测调查：,2、高混运行目的分析,五、现状调查,4、高混运行方式调查,：,3、凝结水水质调查,依据汽水报表数据调查反应，除机组停运、检修后启动短时汽水指标有变化，但通过炉内处理很快恢复正常，不存在凝汽器泄漏的现象，因此高混进水水质影响运行周期很小达不,到1%,自06年投运除消缺旁路开50%单套运行过外，其余运行方式均为两套同时运行。曾依据合格的汽水指标情况下，尝试单套运行，效果很好既保证了汽水指标的合格又降低了高混的再生次数，达到了节能降耗的目的,由此可以看出改变运行方式可以减少高混再生次数,六、目标值设定,课题目标值,我们在查询离子交换树脂技术手册和调研国内其他电厂在精处理高速混床系统使用的情况，在一般情况下，三年后由于树脂的磨损、投运流失等一系列问题，高混再生周期应为5次/月。根据公司降本增效的要求，我们决定采取措施把高混运行再生周期从目前的平均10次/月降低至,5次/月,使高混运行周期符合技术手册要求。降低凝结水精处理高混运行的再生水耗、酸、碱消耗。,六、目标值设定,设定目标值,根据选题理由，我们QC小组经过研究，决定把精处理高混再生周期从10次/月降低至3次/月（依据树脂的特性和运行规程，三年后高混装置制水周期 5次/月以此作为小组本次活动的目标。,。,实施前,目标值一,目标值二,10次,5次,3次,七、目标值的可行性分析,08年1月-12月影响高混再生周期的要素调查统计,序号,项 目,标准,合格率（%）,所占影响比例（%）,1,制水导电度，us/cm,(每小时检测),0.2,98%,5%,2,制水二氧化硅含量mg/L,15,98%,5%,3,制水钠离子含量mg/L,(每小时检测),10,98%,5%,4,进水污染,(每月检测),/,100%,0%,5,树脂流失,(每个再生周期检测),/,98.5%,1%,6,系统启动冲洗不合格,300s,100%,0%,7,再生质量不高,(每次检测),/,99%,1%,8,运行方式,两套,100%,83%,七、目标值的可行性分析,影响高速混床制水周期的要素,运行方式,导电度,钠离子,二氧化硅,结论：由影响高混影响周期的因素柱状图，清晰的看出运行方式，失效终点是主要因素占到了83、5。,对目标的可行性分析,七、目标值的可行性分析,从饼图中可以看出：精处理高速混床运行失效主要因为离子交换树脂吸收水中溶解离子达到交换饱和后使树脂失去交换能力而影响除去二氧化硅和钠离子的能力，使树脂必须利用酸碱恢复其交换能力而产生树脂再生次数，而运行方式又决定了高速混床的制水周期的83%，也就是说它是影响高速混床再生次数的主要因素。,根据我公司锅炉补给除盐水的使用情况，从2006年至2008年12月在原有的失效点监测方法下和运行方式下，高速混床平均失效再生在10次/月左右。所以通过技术措施改变失效点指标的监测和运行方式的改变，减少精处理高速混床再生次数是完全可能的。,小组经过计算，假设运行方式占主要因素83%，再生次数也就可以达到：,（105%+105%+,105%+,102%,）83%1.4次,低于3次/月的标准值，因此，我们将高混再生次数减少到,3次/月的,目标是完全可行的。,八、原因分析,2009年3月3日我们QC小组召开了要因分析会，大家从不同的角度查找分析影响高混制水周期的因素，为了更加直观的进行分析，找出原因，大家从高混失效监测点指标含量超标和运行方式两大要素出发，从人员、设备、材料、方法等方面搜集了大量资料进行分析，绘制了关联图。,八、原因分析,高混制水周期短,运行方式单一,系统启动再循环时间不够,进水指标不合格,失效终点监测指标单一,再生质量不高,操作不正确,缺少运行经验,树脂流失,再生剂使用计量不足,程序时间设定不合理,凝汽器泄漏,汽水指标不合格,失效终点前移,九、要因确认,依照关联图中的6个末端因素，我们制定了要因确认计划表,序号,末端因素,确认内容,确认方法,地,点,完成时间,实施人,1,操作不正确,查阅运行记录中设备每次启停再生操作记录,高混启停再生操作记录,一发辅网班长室,3月4日,任蕙兰,白莉,2,进水指标不合格,查阅08年除盐补给水和汽水运行报表记录，,查阅08年全年除盐补给水合格率汽水指标合格率,一发辅网班长室,3月16日,任蕙兰,王海玲,3,再生质量不高,查阅高混再生运行程序时间表中再生时间设置,查阅高混程序启停时间设置量酸碱使用记录,精处理操作间,3月18日,季金保,任蕙兰,4,系统启动再循环时间不够,查阅高混投运再循环时间设置,上位机历史记录,生产现场,3月18日,任蕙兰,马建忠,5,运行方式单一,查阅2008年高混运行记录,查阅2008年高混运行报表,一发辅网班长室,3月21日,任蕙兰,王海玲,6,失效监测终点不合理,查阅高混运行日报表记录,查阅高混运行报表参数数据,一发辅网班长室,3月22日,季金保,九、要因确认,确认1 操作不正确,确认标准：公司运行操作技术规范要求：,高混投运程序至满水要严格监,视，不得有空气跑树脂。再生时树脂的分离传出，再生好树,脂输送至高混，不得多传，也不得少输送。主要是防止树脂,流失，导致离子交换能力下降，造成高混制水周期缩短。,确 认 人：任蕙兰 季金保 时间 3月5日,确认方法,：查阅运行记录每次高混投运、再生树脂传出输送记录。,确认过程：,对08年高混每次投运操作时间记录检查，再生树脂输送、传,出现场跟踪检查,确认结果：未发现树脂流失，,故为非要因,九、要因确认,确认2 进水指标不合格,1月,2月,3月,4月,5月,6月,7月,8月,9月,10月,11月,12月,进水硬度,0,0,0,0,0,0,0,0,0,0,0,0,确认标准：,公司运行规程汽水指标技术规范要求：精处理高混的进水是凝结水,主要监测指标是硬度正常值为：,0umol/L。,确 认 人：任惠兰 王海玲 时间 3月5日,确认方法：查阅凝结水运行报表纪录,确认过程：查阅08年机组运行时凝结水报表记录,08年全年高混进水硬度值统计,结果：高混进水硬度无超标，对高混运行无影响,。,确认非要因,九、要因确认,确认3 再生质量不高,结果：凝结水高速混床再生操作时间符合规定，对高混,再生效果无影响,。确定为,非要因,确认标准：,按照离子交换树脂复苏技术规定，再生进酸碱流量12/8m3/h浓度 （,4-5）%酸4%碱碱液温度34-45,确 认 人：任蕙兰王海玲 时间 3月6日,确认方法：查阅高混再生操作记录。,确认过程：检查高混再生运行步序表开始至结束时间约为1800秒，符合技术规,范要求。,九、要因确认,确认4：失效终点监测指标单一,确认标准：技改辅网运规程(Q/GDSPC-101.21.06-2008)。,混床运行失效终点监测指标导电度,0.2,us/cm,二,氧化硅,15 mg/L.钠离子,10mg/L即判定离子,交换树脂失效。依据混床运行能除去水中盐份的,特性高混同样使用。,确 认 人：季金保 任蕙兰 时间 3月10日,确认方法：查阅规程技术参数规范对照高混运行监测参数,确认过程：,1、现场开展小型试验测试导电度、二氧化硅、钠离子值，对照综合,确定高混运行失效终点。,2、考虑到铁离子会对交换树脂有污染作用，造成树脂的不可复苏，,因此把高混失效终点有导电度监测为主，改变为辅助参考，防止铁离,对树脂的污染，最终把高混失效终点判定参数设为钠离子和二氧化硅,含量为主，既不影响高混制水质量又能减少再生次数，还能达到节能,降耗目的。所以,确认为要因,九、要因确认,确认5 系统投运再循环时间不够,项 目,一季度,二季度,三季度,四季度,出水平均导电度,us/cm,0.18,0.19,0.21,0.20,再循环时间(分钟),30,28,30,30,结果：高混运行正常，出水导电度合格，确认,为非要因,确认标准：技改辅网运规程(Q/GDSPC-101.21.06-2008)。高混投运,再循环时间约30分钟，出水在线监测导电度,0.2,us/cm。,确 认 人：任蕙兰 王海玲 时间 3月7日,确认方法：查阅08年全年高混投运再循环时间设定值及出水水质报表,确认过程：对2008年运行纪录查阅，高混再循环后出水水质均在合格范围之内。,确认标准：,一发辅网运行规程部门专工制定公司下发优化设备运,技术规范实行版。,确 认 人：闫敏 任蕙兰 3月5日,确认方法：,严格执行公司设备优化技术规范措施,确认过程：为了达到单套高混运行的最佳效果，必须保证高混进的,凝结水质量合格，为此采用灵活的运行方式，即凝结水,水质质量合格采用单套高混运行，水质异常采用双套运,达到既保证机组给水合格又安全经济运行，实现节能降,耗的目的。,九、要因确认,确认6 运行方式单一,结 论,运行方式单一是要因,九、要因确认,系统启动再循环时间不够,再生质量不高,操作不正确,进水指标不合格,非要因,通过要因论证确认造成精处理高混再生次数多的,主要原因,运行方式单一,失效终点监测指标单一,十、制定对策,根据要因分析，小组全体成员于3月11日召开对策方案制定会，针对已确认的主要原因，开展讨论研究，从对上年度精处理高混运行制水周期统计中可以看出高混运行周期逐步趋于缩短，我们对每个要因都提出了改进方案。,运行方式单一,采用单套运行方式,采用单、双套运行方式结合,十、制定对策,QC小组对提出的二个方案进行了分析、评估：,方案一：采用长期双套运行方式,精处理高速混床能满足，正常、异常下的全部凝结水处理的要求和供水质量要求，能实现凝结水处理的目的。,但,机组运行稳定情况下，从节能降耗的角度考虑，能耗高经济性差，所以不适合长期运行。,方案二：单、双套结合使用,单双套结合运行方式对于凝结水水质要求低，适应机组运行范围广，,实用性强,，,能满足机组汽水循环的任何需要，无需投入财力、物力、人力，又能达到节能降耗，降低运行成本，提高经济性的目的。所以,小组认为是最佳方案。,十、制定对策,失效终点指标监测单一,采用单一的导电度监测失效终点,采用导电度为辅二氧化硅钠离子含量为主监测,十、制定对策,QC小组对提出的二个方案进行了分析、评估：,方案一：采用单一的导电度监测失效终点,导电度监测高混失效终点主要是为了防止铁离子污染树脂造成树脂的不可复苏（再生）。更换树脂一次约10吨成本20万元左右，这种情况极少，容易造成失效终点前移 综合考虑经济核算成本，可操作性不强，因此不作考虑。,方案二：采用,导电度为辅二氧化硅、钠离子含量为主监测,导电度监测可以防止树脂的铁含量高污染，二氧化硅、钠离子监测既可以避免失效终点的前移，又能达到离子交换除盐的目的，还不需投入大量物力和财力，提高运行经济性。所以,小组认为是最佳方案。,十、制定对策,序号,要因,对策,目标,实施,地点,完成时间,负责人员,1,运行方式单一,改变运行方式,减少高混再生次数到3次,采用单双套高混结合运行方式,现场,4.15-6.30,闫敏,任蕙兰,王海玲,2,失效终点监测指标单一,采用多种失效终点结合监测,减少高混再生次数到3次,采用综合指标监测高混失效终点,现场,3.22-5.21,闫敏,任蕙兰,对 策 表,十一、实施对策,实施（一）,要 因：运行方式单一,内 容：采用单双套运行方式结合,1、由专工闫敏定制技术措施，任蕙兰负责现场实际操作实施,2、依据化验室汽水指标分析数据和机组启动初为条件，确定高混单,、双套投运，机组启动初期一般双套投运。,3、4月16日-5月21试运，指标监测合格，由试运状态转入运行状态。,并达到安全稳定运行。,4、试运,统计数据如下表,6月2日-30日精处理高速混床月再生次数调查表,2-7日,8-14日,15-21日,22-30日,高混再生次数,3次/月,高混再生次数,0,1,0,0,0,1,0,0,平均值（次）,2,实施前后高混再生次数对比表,项 目,高混月平均再生次数,技术规定高混再生次数3次,实施前统计值,10,3,实施后统计值,3,2,十一、实施对策,结论：高混再生次数有效控制在3次以内。,十一、实施对策,实施前后高混再生次数对比图,效果：,实施后通过对高混运行制水周期统计再生次数在规定范围内确保高混的安全运行。,十一、实施对策,实施(二),要 因：失效终点监测方法单一,内 容：采用导电度为辅二氧化硅、钠离子为主,的失效终点监测方法,1、每小时针对运行高混在线导电度抄表一次，通过PLC随时监视。,2、由专工闫敏联系化验室，在精处理值班室配置二氧化硅、钠离子,试验用品及试验使用的化学药品。,3、由专工闫敏联系化验室编写试验方法和培训值班员。,4、由专工闫敏编写试验使用化学药品使用注意事项及安全防护措,施。,5、规范高速混床二氧化硅、钠离子监测时间段，每三小时试验一次,并记录数据。,6、如遇到运行异常或高速混床运行至将失效时间段时，增加试验次,数加强导电度监测。,十一、实施对策,08年4月1日-6月30日高混失效终点前移,统计,时 间,高混失效终点前移次数,4月1日5月1日,2次,5月1日6月30日,4次,合计,6次,结论,：,在保证高混安全运行情况下，采用导电度为辅二氧化硅、钠离,子为高混失效终点监控方法。保证了高混的失效终点不前移。,实施前后高混失效终点前移对比表,项 目,高混失效终点前移次数,实施前,6次,实施后,0次,实施前后高混失效终点前移比图表,十一、实施对策,效果：,实施后采用导电度为辅二氧化硅、钠离,子为高混失效终点监控方法，使失效终点前移降低至0次,。,实施前,实施后,10次,0次,十二、效果检查,通过对精处理高速混床运行方式的改变和失效终点监测方法的优化,，,经过3个月的试运行，目前,精处理高速混床运行平稳。,09年6月-8月三个月精处理高速混床月平均再生次数调查表表,月份,6月,7月,8月,平均值,再生次数,2次,2次,1次,1.7次,十二、效果检查,08年6月-8月精处理高速混床月再生次数调查表,月份,6月,7月,8月,平均值,再生次数,20,15,4,13,实施前后,精处理高速混床月再生次数,折线图,1.7次,13次,结论：实施改变运行方式和高混失效终点监测方法后，高混再生次数直线下降，有实施前的13次/月减少至1.7次/月.目标超额实现。,十二、效果检查,高混再生次数实施前后效果图,10次,3次,1.7次,结论：,精处理高速混床制水周期趋于正常，,高速混床,稳定运行，再生次数平均值1.7次/月。保证了凝结水处理效果保证了汽水指标合格，使机组设备系统达到了安全运行。,小组的目标实现了！,6月-8月份精处理高混再生水耗、酸、碱消耗情况统计,十二、效果检查,月份,6月,7月,8月,平均,水耗（吨）,210,230,113,184,酸消耗,(吨),3.1,2.8,1.2,2.4,碱消耗(吨),1.5,1.4,0.76,1.22,实施前后高混再生酸、碱消耗折线图,酸耗,碱耗,实施前后再生水耗柱状图,1002吨,184吨,十二、效果检查,1、本次课题活动共支出经费0元。,2、2009年6-8月份三个月试运巩固期，高混运行稳定，出水品质优良，保证了作为后续设备系统安全运行。,3、2008年由于高混失效次数多，造成再生次数多，每月再生次数平均达到10次，每月平均消耗酸13.2吨、碱6.6吨、除盐水1002吨；2009年6月-8月试运巩固期，每月高混再生1.7次，每月平均消耗酸2.4吨碱1.22吨，除盐水184吨，每月节约酸10.8吨、碱5.38吨，除盐水818吨，每吨酸碱单价880元/吨算，共计节约：14238.4元，除盐水每吨单价2元算共计节约1636元，则每年节约酸,129.6吨、,碱64.56吨，除盐水9816吨。每年共计节约生产费用：190492.8元，不仅如此，最主要是减少废酸、碱排放，保护了环境。,经济效益：190492.8-0=190492.8（元）,经济效益,十三、巩固措施,措施一：,通过本次课题实施，我们把有效措施确定下来，文字资料总结归档成资料；作为优化设备运行的技术规范，以指导提高设备经济运行，增强环节保护，促进节能减排。,措施二：,加强与集控汽水值班员的工作联系，及时了解汽水指标变化，通过运行分析改变高混运行方式。加强高混运行参数监测控制防止高混失效终点前移。,措施三：,组织运行人值班员再学习二氧化硅、钠离子试验的操作技能，熟悉试验药品性质。要求大家严格执行新的高混运行操作规范，并在以后操作过程中严格的检查和考核。,十四、体会及打算,通过本次QC活动，小组成员集思广益，齐心协力解决难题，有效的解决了精处理高速混床再生次数多的问题，个人综合能力得到提高，深刻体会到要灵活运用QC基本工具，学习好专业知识，并运用到生产中，这样才能有效地解决实际问题。下一步，我们小组决定把“解决离子交换树脂污染”作为下一轮的活动课题。继续开展好QC小组活动，优化水处理工艺，降本增效，为机组安全经济运行作出新的贡献。,欢迎提出宝贵意见,国电石嘴山发电有限公司一发辅网班,QC,小组,谢 谢,
