颈椎腰椎片.ppt

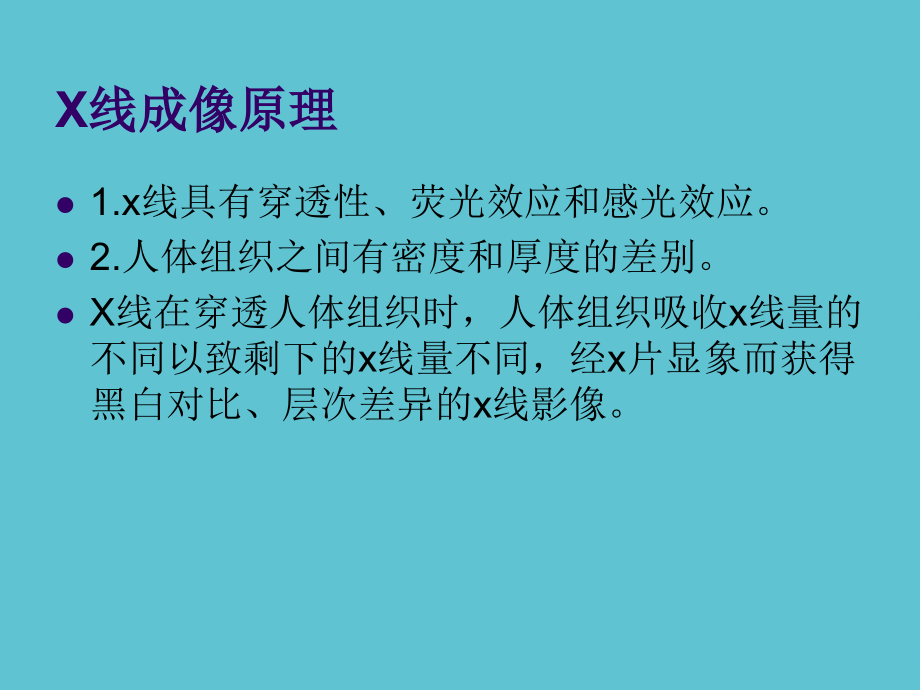

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,颈椎腰椎片,X线成像原理,1.x线具有穿透性、荧光效应和感光效应。,2.人体组织之间有密度和厚度的差别。,X线在穿透人体组织时，人体组织吸收x线量的不同以致剩下的x线量不同，经x片显象而获得黑白对比、层次差异的x线影像。,人体组织密度（三类）,高密度：骨组织和钙化灶,中等密度：软骨、肌肉、神经、实质器官、结缔组织、体液,低密度：脂肪组织、以及气体。,颈椎腰椎密度：骨椎间盘椎管内组织,CT成像原理,CT,用,x,线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的,x,线，转变为可见光厚，由光电转换器转为电信号，再经模拟,/,数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成,CT,图象。故,CT,图象是数字化图象，是重建的断层图象。,普通,CT,：有高低档之分。分扫描部分、计算机系统、图象显示和存储系统。一个一个层面的扫描。,螺旋,CT,：使,x,线连续扫描成螺旋状，无扫描间隔，使扫描时间缩短，成像功能好。,CT成像特点,以不同灰度反映器官和组织对x线的吸收程度。故黑影表示低吸收区，即低密度区，如肺部；白影表示高吸收区，即高密度区，如骨骼。,Ct比x线分辨力高（x线没有量的概念），能更好的显示由软组织构成的器官，如脑、脊髓、肺、纵隔等。,常见颈椎片,一般有正侧位片，本片为斜位片。,颈椎生理曲度变直，椎间隙变窄,常见腰椎片,正位片,x线具有穿透性、荧光效应和感光效应。,x线具有穿透性、荧光效应和感光效应。,低密度：脂肪组织、以及气体。,CT用x线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的x线，转变为可见光厚，由光电转换器转为电信号，再经模拟/数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成CT图象。,X线在穿透人体组织时，人体组织吸收x线量的不同以致剩下的x线量不同，经x片显象而获得黑白对比、层次差异的x线影像。,Ct比x线分辨力高（x线没有量的概念），能更好的显示由软组织构成的器官，如脑、脊髓、肺、纵隔等。,Ct比x线分辨力高（x线没有量的概念），能更好的显示由软组织构成的器官，如脑、脊髓、肺、纵隔等。,故黑影表示低吸收区，即低密度区，如肺部；,颈椎生理曲度变直，椎间隙变窄,故CT图象是数字化图象，是重建的断层图象。,普通CT：有高低档之分。,白影表示高吸收区，即高密度区，如骨骼。,CT用x线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的x线，转变为可见光厚，由光电转换器转为电信号，再经模拟/数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成CT图象。,Ct比x线分辨力高（x线没有量的概念），能更好的显示由软组织构成的器官，如脑、脊髓、肺、纵隔等。,白影表示高吸收区，即高密度区，如骨骼。,白影表示高吸收区，即高密度区，如骨骼。,一般有正侧位片，本片为斜位片。,腰椎侧位片,腰椎生理曲度变直,第三第四腰椎椎体前缘,骨质增生并形成骨桥。,腰椎滑脱平片,一般看侧位片：腰4向前滑脱,腰椎椎弓裂椎体滑脱症,第四腰椎椎弓根,不连续，,腰椎滑脱mri,腰椎CT片彭出伴脱出,膨出,常见膝骨关节炎（1.女.80）,白影表示高吸收区，即高密度区，如骨骼。,Ct比x线分辨力高（x线没有量的概念），能更好的显示由软组织构成的器官，如脑、脊髓、肺、纵隔等。,中等密度：软骨、肌肉、神经、实质器官、结缔组织、体液,X线在穿透人体组织时，人体组织吸收x线量的不同以致剩下的x线量不同，经x片显象而获得黑白对比、层次差异的x线影像。,CT用x线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的x线，转变为可见光厚，由光电转换器转为电信号，再经模拟/数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成CT图象。,X线在穿透人体组织时，人体组织吸收x线量的不同以致剩下的x线量不同，经x片显象而获得黑白对比、层次差异的x线影像。,x线具有穿透性、荧光效应和感光效应。,CT用x线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的x线，转变为可见光厚，由光电转换器转为电信号，再经模拟/数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成CT图象。,CT用x线对人体检查部位一定厚度的层面扫描，由探测器接受透过层面的x线，转变为可见光厚，由光电转换器转为电信号，再经模拟/数字转换器转为数字，输入计算机处理，形成数字矩阵，把每个数字转为由黑到白不等灰度的小方块（象素），并按照矩阵排列，即构成CT图象。,颈椎腰椎密度：骨椎间盘椎管内组织,以不同灰度反映器官和组织对x线的吸收程度。,白影表示高吸收区，即高密度区，如骨骼。,x线具有穿透性、荧光效应和感光效应。,颈椎生理曲度变直，椎间隙变窄,一般有正侧位片，本片为斜位片。,常见膝骨关节片,3.,
