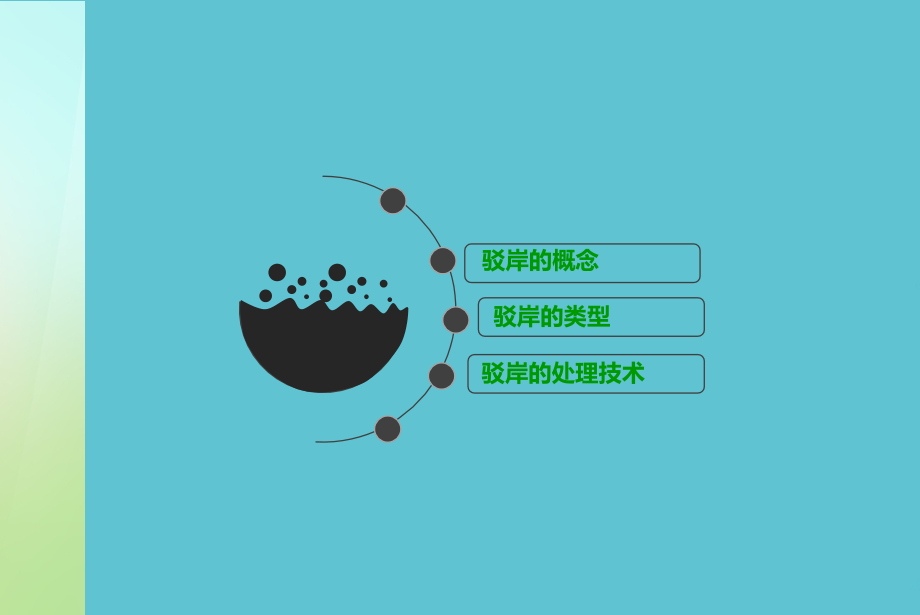

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,驳岸处理技术,驳岸的概念,驳岸的类型,驳岸的处理技术,一是自然缓坡式驳岸，这种驳岸不需过多的人工处理，按土壤的,(3)石矶式驳岸：为使游人更能接近水面，在池岸湖边设挑出水面山石蹬道，邻近水面处分层次设参差不齐的礁石，时而平卧，时而竖立以及半浸碧波的汀步石矶，让游人蹲坐其上，赏心悦目，戏水观鱼，怡然自得。,一）水体驳岸的结构形式：,砌筑结构尺寸大的砌体，夯填灰土等坚实、耐压、不透水的材料。,点，其缺点就是太僵硬，,四）不同类型驳岸的景观化处理：,另一个是生物工程驳岸，将生物工程技术应用到驳岸中，固土驳,3）插板式驳岸：采用钢筋混凝土(或木)桩作支墩，加插入的钢筋混凝土板(,四）不同类型驳岸的景观化处理：,(3)石矶式驳岸：为使游人更能接近水面，在池岸湖边设挑出水面山石蹬道，邻近水面处分层次设参差不齐的礁石，时而平卧，时而竖立以及半浸碧波的汀步石矶，让游人蹲坐其上，赏心悦目，戏水观鱼，怡然自得。,在园林工程中，建于水体边缘和陆地交界处，用工程措施加工岸边而使其稳固，以免遭受各种自然因素和人为因素的破坏，保护风景园林中水体的设施，称为驳岸。,平铺卵石驳岸：白卵石驳岸的最大特点就是其白色可与周围的环境形成强烈的对比，视觉冲击力较强，在坡度较缓的岸边运用此驳岸可提高亲水性，在不同的水位下，景观的变化也比较丰富。,驳岸每隔一定长度要有伸缩缝，其构造和填缝材料的选用应力求经济耐用，施工方便。,伸缩缝避免因污工收缩结硬和湿度、温度等的变化所引起的破裂而设置的缝。,5m，可以根据经验数据来确定各部分的构造尺寸，而省去繁杂的结构计算。,自然安息角(30左右)进行放坡，并按每层厚250一300mm逐层夯,传统的城市水景中的驳岸主要的做法是毛石砌筑，混凝土挡墙，松桩驳岸或自然草坡。,一：驳岸的概念,在园林工程中，,建于,水体边缘和陆地交界处,，用工程措施加工岸,边,而使其稳固，以免遭受各种自然因素和人为因素的破坏，保护风景园林中水体的设施,，称为驳岸。,二：驳岸的类型,一）,按断面形式分,1.立式驳岸：,这种驳岸一般用在水面中陆地的,平面差距很大,或,水面涨落高差较大,的水域，或者因建筑面积受限,没有充分的空间而不得不建的驳岸。,二：驳岸的类型,一）,按断面形式分,2.斜式驳岸：,这种驳岸相对于直立式驳岸来说,容易使人接触到水面,但适于这种驳岸设计的地方必须有足够的空间。,二：驳岸的类型,一）,按断面形式分,3.阶式驳岸：,这种驳岸让人很,容易接触到水,可以坐在台阶上眺望水面,但它很容易给人一种,单调的人工化感觉,且驻足的地方是平面式的,容,易积水,不安全。,二：驳岸的类型,二）,按,结构,分,1.非结构性驳岸：,按照自然水岸的模式，运用自然界物质形成的,坡度较缓的水系驳岸。根据人为干扰因素的强弱，又可分为2种：,一是,自然缓坡式驳岸,，这种驳岸不需过多的人工处理，按土壤的,自然安息角(30左右)进行放坡，并按每层厚250一300mm逐层夯,实，面层种植被或铺设细砂、卵石，形成草坡、沙滩或卵石滩；,另一个是,生物工程驳岸,，将生物工程技术应用到驳岸中，固土驳,坡，保护水资。,二：驳岸的类型,二）,按,结构,分,2,.结构性驳岸：,1）,重力式,驳岸：主要依靠墙身自重来保证岸的稳定,墙背土压力。,2,）,后倾式,驳岸：它是重力式驳岸的特殊形式,墙身后倾,较前者经济，受力,合,理。,造价低于前者。在岸线固定，地质情况较好处，基础可借筑河内，它介,于一般重力式驳岸和护坡之间。,3,）,插板式,驳岸：采用钢筋混凝土(或木)桩作支墩，加插入的钢筋混凝土板(,或木板)组成，支墩靠横拉条和锚板连接来固定。,4,）,板桩式,驳岸：由板桩垂直打入土中，板边企口嵌组而成，分自由式和锚者,式两种(有压顶连接),。,5,）,混合式坛工,驳岸,二：驳岸的类型,三）,按,使用材料,分,1,.,硬质,驳岸：,硬岸,稳定,、,安全、体现人性化的特,点，,其缺点就是,太,僵硬,，,较呆板，,不自然,。硬岸,主要布置在游人驻足游,玩之处，如亲水平台、,亲水广场和建筑,等,。,二：驳岸的类型,三）按使用材料分,2.软质驳岸：软岸自然、和谐，但不够稳，主要布置在只供观赏而,不让游人进入之处，但也有供人游玩的。如 沙滩软岸就是游人,嬉戏的好去处,是比较有参与性的软岸设计实例。,二：驳岸的类型,三）,按,使用材料,分,3.软化硬质驳岸：,软,化硬岸，其结合硬岸,和软岸的特点，用,生,态方法修饰呆板硬岸,，,使之赏心悦目，与景,区风格相,协调,。,三：驳岸的处理技术,一）水体驳岸的结构形式：,园林中使用的驳岸形式主要是以,重力式结构,为主，它主要依靠,墙身自重,来保证岸壁的稳定，抵抗墙背土的压力。重力式驳岸按其墙身结构分为,整体式,、,方块式,、,扶壁式,，按其所用材料分为,浆砌块石、混凝土,及,钢筋混凝土,结构等。由于园林中驳岸高度一般不超过2.5m，可以根据经验数据来确定各部分的构造尺寸，而省去繁杂的结构计算。,三：驳岸的处理技术,一）水体驳岸的结构形式：,园林驳岸的,构造及名称,如下：,1.,压顶,驳岸之顶端结构，一般向水面有所悬挑；,2.,岸线,压顶外边线,3.,墙身,驳岸主体，常用材料为混凝土、毛石、砖等，还有用木板、毛板等材料作为临时性驳岸的材料的。,4.,基础,驳岸的底层结构，作为承重部分，厚度常用400mm，宽度是在H的0.6一0.8倍范围内。,5.,垫层,基础的下层，常用材料如矿渣、碎石、碎砖等整平地坪，保证基础与土基均匀接触作用。,6.,基础桩,一增加驳岸的稳定性，防止驳岸的滑移或倒塌的有效措施，同时也起到加强土基的承载能力作用，材料可以用木桩、灰土桩等。,一）水体驳岸的结构形式：,这种驳岸的设计掌握五点原则:化高为低，化整为零，花大为小，化直为曲。,园林驳岸的构造及名称如下：,驳岸是水域和陆域的交界线，相对水而言也是陆域的最前沿，人们在观水时，驳岸会自然而然地进入视野，接触水时，也必须通过驳岸，作为到达水边的最终阶段。,泄水孔一为排除地面渗入水或地下水在墙后的滞留，应考虑设置泄水孔，其分布可作为等距离布置，驳岸墙后孔口处需设倒滤层，以防阻塞。,实，面层种植被或铺设细砂、卵石，形成草坡、沙滩或卵石滩；,一是自然缓坡式驳岸，这种驳岸不需过多的人工处理，按土壤的,自然安息角(30左右)进行放坡，并按每层厚250一300mm逐层夯,(3)石矶式驳岸：为使游人更能接近水面，在池岸湖边设挑出水面山石蹬道，邻近水面处分层次设参差不齐的礁石，时而平卧，时而竖立以及半浸碧波的汀步石矶，让游人蹲坐其上，赏心悦目，戏水观鱼，怡然自得。,(3)石矶式驳岸：为使游人更能接近水面，在池岸湖边设挑出水面山石蹬道，邻近水面处分层次设参差不齐的礁石，时而平卧，时而竖立以及半浸碧波的汀步石矶，让游人蹲坐其上，赏心悦目，戏水观鱼，怡然自得。,整形式驳岸岸顶宽度一般为30-50cm，倾斜的坡岸，则根据坡度和岸顶高程推求。,用条石、山石、混凝土块料以及植被作盖顶。,在自然式的土岸边间置块石，种植类型丰富的水生植物及陆上植物，具有良好的生态效果。,整形式驳岸岸顶宽度一般为30-50cm，倾斜的坡岸，则根据坡度和岸顶高程推求。,实，面层种植被或铺设细砂、卵石，形成草坡、沙滩或卵石滩；,三：驳岸的处理技术,一）水体驳岸的结构形式：,园林驳岸的,构造及名称,如下：,7.,沉降缝,由于墙高不等，墙后土压力，地基沉降不均匀时所必须考虑设置的断裂缝。,8.,伸缩缝,避免因污工收缩结硬和湿度、温度等的变化所引起的破裂而设置的缝。一般10-25m设置一道，宽度一般采用20mm有时也兼作沉降缝用。,9.,泄水孔,一为排除地面渗入水或地下水在墙后的滞留，应考虑设置泄水孔，其分布可作为等距离布置，驳岸墙后孔口处需设倒滤层，以防阻塞。,10.,倒滤层,一为防止泄水孔入口处土颗粒的流失，又要能起到排除地下水的作用，常用细砂、粗砂、碎石等组成。,三：驳岸的处理技术,二）驳岸平面位置与岸顶高程的确定：,园林内部驳岸根据水体施工设计确定驳岸位置。在平面图上以常,水位线,显示水面位置，,岸壁直墙,则常水位线即为,驳岸向水面的平面位置,。,整形式,驳岸岸顶宽度一般为,30-50cm,，倾斜的坡岸，则根据坡度和岸顶高程推求。岸顶高程应比最高水位高出一段以保证水体不致因风浪拍岸而涌入岸边陆地面，因此，高出多少应根据当地风浪拍击驳岸的实际情况而定。水面广阔，风大，空间开旷的地方高出多一些。而水面分散，空间内具有挡风的地形则高出少一些，一般高出25-100cm。从造景角度看，深潭和浅水面的要求不一样，一般,驳岸贴近水面,较好，游人可亲近水面，并显得水面丰盈、饱满。,三：驳岸的处理技术,三）驳岸的修筑要点：,园林驳岸是起,防护,作用的工程构筑物，由,基础、墙体、盖顶,等组成，修筑时要求坚固和稳定。驳岸多以打桩或柴排沉褥作为加强基础的措施，选坚实的大块石料为砌块，也有采用断面加宽的灰土层作基础，将驳岸筑于其上。驳岸最好直接建在,坚实的土层或岩基上,，如果地基疲软，须作基础处理。驳岸常用条石、块石混凝土、混凝土或钢筋混凝土作基础；用浆砌条石、浆砌块石勾缝，砖砌抹防水砂浆、钢筋混凝土以及用堆砌山石作墙体；用条石、山石、混凝土块料以及植被作盖顶。驳岸每隔一定长度要有,伸缩缝,，其构造和填缝材料的选用应力求,经济耐用，施工方便,。寒冷地区驳岸背水面需作,防冻胀,处理，方法有：填充级配砂石、焦渣等多孔隙易滤水的材料；砌筑结构尺寸大的砌体，夯填灰土等坚实、耐压、不透水的材料。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,驳岸形式在城市水景建设中，水体驳岸的形式多种多样，有,置石,驳岸、,松桩,驳岸、,草坡入水,式驳岸、,亲水平台,、,卵石滩,等。驳岸边配置高低错落的水生、湿生植物，形成丰富多样的滨水景观。传统的城市水景中的驳岸主要的做法是毛石砌筑，混凝土挡墙，松桩驳岸或自然草坡。为了防止驳岸不受湖水冲刷侵蚀而崩塌，防止湖水渗漏而水位下降，从而影响景观效果，前两种做法最为普遍。水线以下部分硬质驳岸做好后，再通过工程手段，将水线以上布置成景石、草坡、亲水平台等形式。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,1.自然式假山驳岸：,选用合适的石材，将其叠置成自然式的景观要素，把跌水平台、人文景观、山坳、山峰、山峦融进驳岸当中，让这些景观来充当驳岸，它既起到保护河岸的作用，又起到承前启后的造景作用，让人感觉这些石头就像是从土和水中长出来似的。,：,(l)块石驳岸：,利用人为加工成的规则块石错缝砌筑，缝可勾成平缝斜缝等直线型花纹，具体可视块石干砌或斜砌而定。在自然式的土岸边间置块石，种植类型丰富的水生植物及陆上植物，具有良好的生态效果。,(2)卵石驳岸,a.平铺卵石驳岸：,白卵石驳岸的最大特点就是其白色可与周围的环境形成强烈的对比，视觉冲击力较强，在坡度较缓的岸边运用此驳岸可提高亲水性，在不同的水位下，景观的变化也比较丰富。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,b.散置卵石驳岸：,这种驳岸很大程度上模拟自然景观，通常与一些水生植物相结合，形成一种植物从石缝中长出的自然野趣之美，做法也更加生态，人工化的痕迹较少。,c.卵石及贝壳驳岸：,将大量的卵石、砾石、砂石及贝壳按一定级别配与层次堆积斜坡式岸边，既可适应池水涨落和冲刷，又带上自然风光。有时还将卵石和贝壳贴与混凝土块上，组成形形色色的环纹和图案，倍增观赏效果。,(3)石矶式驳岸：,为使游人更能接近水面，在池岸湖边设挑出水面山石蹬道，邻近水面处分层次设参差不齐的礁石，时而平卧，时而竖立以及半浸碧波的汀步石矶，让游人蹲坐其上，赏心悦目，戏水观鱼，怡然自得。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,3.,人工式,驳岸,(l)台阶式的驳岸：,台阶是直接和水际接触的，在它和水际之间没有任何的遮挡物，为人们提供了一个可以容易接触到水的平台，提高了滨水空间的亲水性。,(2)多层挡土墙驳岸设计,这种驳岸的设计掌握五点原则:化高为低，化整为零，花大为小，化直为曲。,(3)平台码头式驳岸:,结合湖岸地形，濒临水面，筑成平台。最好平台下采用柱下独立基础或桩墙支承，形成悬臂式平台，前部可设多级踏步或低栏，以使游人更安全地接近水面和适应水位的变化。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,3.人工式驳岸,(4)木廊式驳岸:结合廊榭亭桥等小品串连起来进行布局，也可借助于扶壁式混凝土挡土墙或后倾式挡土墙完成。,(5)浮雕墙式驳岸:在驳岸壁上雕刻浮雕，可结合当地的 文化来营造具有文化性的景观，适合在二级驳岸使用。,(6)汀步式的驳岸:在岸坡靠近水的地方设置大量汀步，可供游人在水边玩耍，提高了驳岸亲水性还有出挑平台式驳岸，草坡驳岸，植物群落式驳岸!栈桥式驳岸等。,三：驳岸的处理技术,四）不同类型驳岸的景观化处理：,结语,驳岸是水域和陆域的交界线，相对水而言也是陆域的最前沿，人们在观水时，驳岸会自然而然地进入视野，接触水时，也必须通过驳岸，作为到达水边的最终阶段。因此，驳岸设计的好坏，决定了滨水区能否成为吸引游人的空间，并且，作为城市中的生态敏感带，驳岸的处理对于滨水区的生态也有非常重要的影响，所以，我们要重视不同驳岸景观的设计与处理，将其上升到城市精神文明的高度。,
