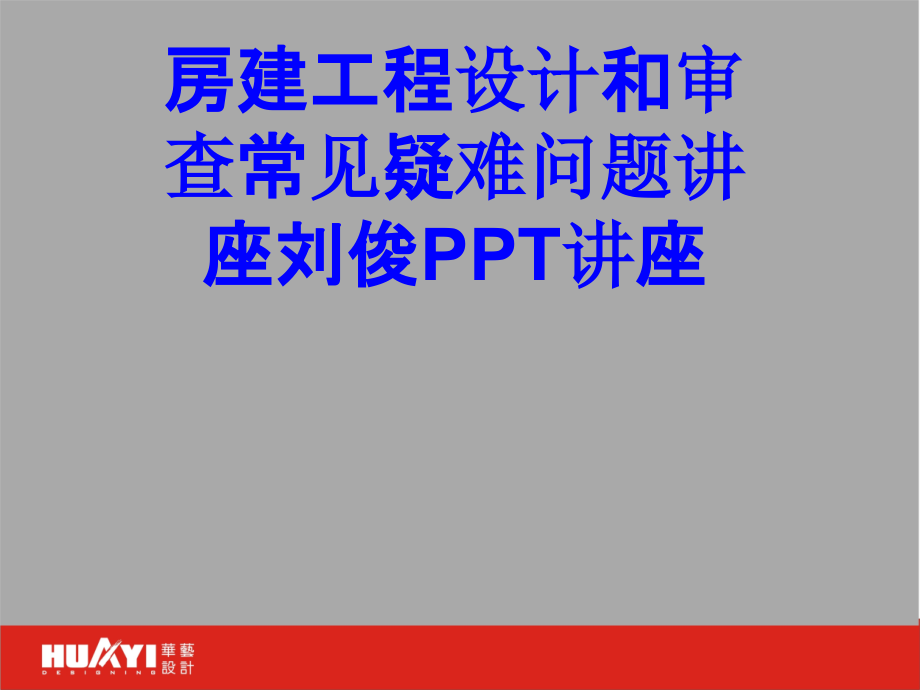

房建工程设计和审查常见疑难问题讲座刘俊.ppt

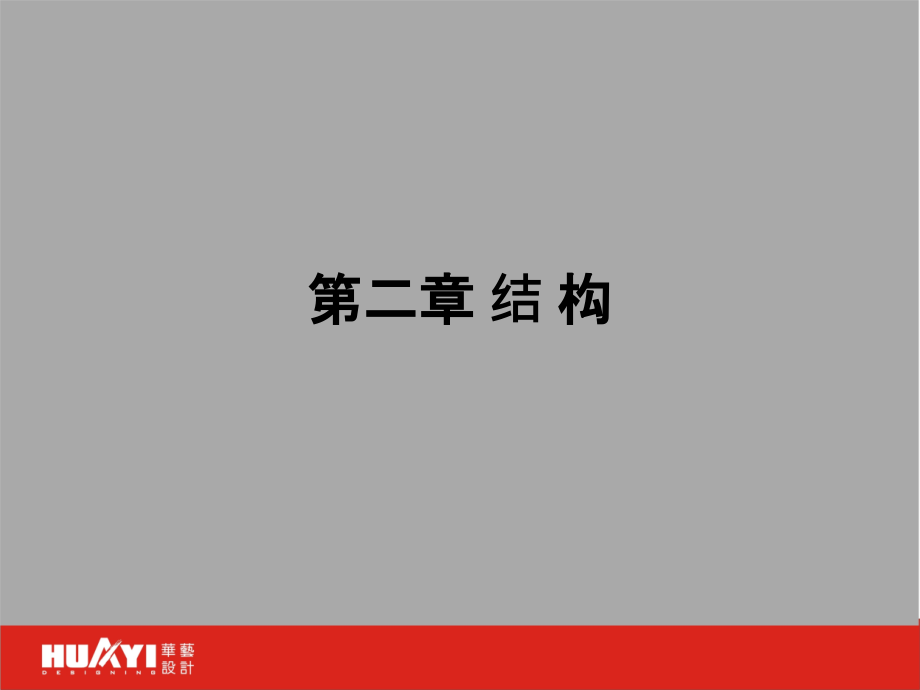

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,房建工程设计和审查常见疑难问题讲座刘俊PPT讲座,第二章 结 构,2.1,高层建筑混凝土结构技术规程,JGJ3-2010,、广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,、超限高层,【问题,2.1.1,】高层建筑混凝土结构技术规程,JGJ3-2010,和建筑抗震设计规范,GB50011-2010,规定不同时，应如何采用？,解析：,高层建筑结构应按高层建筑混凝土结构技术规程的规定执行，多层建筑结构可按建筑抗震设计规范的规定执行。,【问题,2.1.2,】全国民用建筑工程设计技术措施是否也能作为设计与审图的依据？,解析：,全国民用建筑工程设计技术措施是经建设部审查批准，故可供设计与审图参考。具体执行可参照下列情况：凡属规范（规程）的细化、引伸部分，是必须贯彻执行的；凡属以经验总结为依据的部分，是不得无故变更的，确有特殊情况时，允许采用更合理的措施；凡属建议的，可结合实际灵活掌握，使设计更为经济合理；凡属地方性的技术措施，则应结合有关省、市、自治区的技术法规予以实施。,【问题,2.1.3,】同一个结构单元有多个局部转换的转换层，此时需要采取哪些结构措施？,解析：抗震设计时不宜采用多个局部转换层。如果采用的话，建议：,1,）当所有需转换的剪力墙面积大于总剪力墙面积的,10%,时，按带转换层建筑结构设计，满足高层建筑混凝土结构技术规程第,10,章的相关要求；当需转换的剪力墙面积小于,10%,时为局部转换，可仅对转换部位楼盖及转换构件采取必要的加强措施；,2,）按最高转换层考虑转换层的高度；,3,）根据广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.2.2,条的条文说明，当转换层的位置较高，位于建筑物的,1/4,高度及以上时，底部加强区可取不小于底部两层和房屋高度的,1/10,二者的较大值；转换层及其上、下各两层应予适当加强，抗震等级宜提高一级。,【问题,2.1.4,】仅承受框架柱的转换梁是否与承受剪力墙的转换梁构造相同？,解析：,带转换层的建筑结构分为带托墙转换层（部分框支剪力墙结构）和带托柱转换层两种形式。,在框支转换中，转换不仅改变了上部剪力墙对竖向荷载的传力路径，而且将上部侧向刚度很大的剪力墙转换为侧向刚度相对较小的框支柱，转换层上下的侧向刚度比很大，形成结构薄弱层，引起地震剪力的重新分配，对结构的抗震不利，应采取有效的抗震措施。,在框架托柱转换中，转换虽然也改变了上部框架柱对竖向荷载的传力路径，但转换层上部和下部的框架刚度变化不明显，托柱转换层结构主要承受竖向荷载，对结构的抗震能力影响不大，其抗震措施可比框支转换适当降低，对托柱转换层其转换位置可不受限制。,结构设计时，高层建筑混凝土结构技术规程,JGJ3-2010,第,10.2.8,条对转换梁有明确的规定；第,10.2.7,条第,3,款仅适用于框支转换梁，其余条款适用于两者。,【问题,2.1.5,】当转换层不在同一层时（设有多个转换层时），如何控制其上下刚度比？可否按剪弯刚度计算？,解析：,每个转换层均应满足高层建筑混凝土结构技术规程,JGJ3-2010,附录,E,的“转换层上、下结构侧向刚度规定”的相关要求。,【问题,2.1.6,】在计算转换层高度时，一般从地面以上起计算大空间层数。但对于约束较差的不完整地下室，如三边有约束、一边开敞的情况，地下室是否计入底部大空间层数内？,解析：,高层建筑的地下室，应依靠地下室四周的密实回填土来提供侧向约束，满足上部建筑的整体稳定要求。约束较差的不完整地下室，存在有单向无侧向约束的情况，若未采取可靠措施时，地下室宜计入底部大空间层数内。对约束较差的不完整地下室顶板，计算时嵌固端宜下移一层，以负一层或以下楼层为嵌固端。考虑顶板实际存在的嵌固作用，宜满足嵌固端的要求。,主体设计时应考虑土压力影响进行受力分析，并验算整体建筑的抗倾覆和抗滑移稳定性。,【问题,2.1.7,】转换次梁的面筋,是否也需要满足高层建筑混凝土结构技术规程,JGJ3-2010,第,10.2.7,条最小配筋率的要求？转换次梁支座面筋过大，对于框支主梁的影响，又如何考虑？,解析：,（,1,）结构转换层的设计不宜采用转换主、次梁方案。当无法避免而必须采用时，应按高层建筑混凝土结构技术规程,JGJ3-2010,第,10.2.9,条条文说明对框支主梁进行应力分析等。高层建筑混凝土结构技术规程,JGJ3-2010,第,10.2.7,条为强制性条文，它本身未区分主、次梁，故次梁也应执行该条文。,（,2,）至于转换次梁支座面筋过大而对转换主梁造成影响的问题：转换次梁按高层建筑混凝土结构技术规程,JGJ3-2010,第,10.2.7,条的最小配筋率配置面筋。转换主梁若不能承受此扭矩时，可采取在其平面外增设次梁以平衡平面外弯矩等措施。,【问题,2.1.8,】支承异型剪力墙（转角墙、,T,型墙等）的转换梁，其翼墙方向伸出梁宽度之外。此时，是否要设置相应方向的梁来支承翼墙？该梁是否按转换梁来设计？,解析：,这要看翼墙伸出的长度、受荷的大小而定。如果伸出不多，主要部分都在转换主梁内，则适当设一根小梁支承就可以了，不一定都要按转换次梁来设计。,【问题,2.1.9,】某高层建筑依抗震设防，框支层以上竖向构件全部为剪力墙，框支层以下因建筑功能要求竖向构件全部为框支柱，但转换层上、下结构侧向侧度比可满足高层建筑混凝土结构技术规程,JGJ3-2010,要求。该结构是否允许？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,10,章带转换层结构设计要求，主要是针对底部部分框支剪力墙结构所作出的特殊规定，它是依据已有的部分剪力墙或框架柱不能直接落地的转换结构的工程经验和研究成果总结而得。,本案例工程属于底部全部框支剪力墙结构，不满足高层建筑混凝土结构技术规程,JGJ3-2010,第,3.5.4,条有关“竖向抗侧力构件宜上下连续贯通”的规定，也不符合高层建筑混凝土结构技术规程,JGJ3-2010,第,10,章有关带转换层结构的适用条件。因此，该工程应属超规范规定的复杂结构类型，故应报政府相关行政主管部门进行超限高层建筑工程抗震设防专项审查。,【问题,2.1.10,】大型商业结构转换柱超过多大比例时,算为竖向构件不连续？,解析：,广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.2.1,条的条文说明指出：对整体结构中仅有个别结构构件进行转换的结构，比如框支剪力墙的面积不大于剪力墙总面积的,10%,，或托换柱的数量不多于总柱数的,20%,时，可不划归带转换层结构，但有关转换构件和转换柱的设计可参照带转换层的高层建筑结构的要求进行构件设计。,【问题,2.1.11,】低层建筑的转换,(,托柱,),如何控制其指标,?,是否按框支柱框支梁来要求,?,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,中第,10.2.1,条及广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.2.1,条适用于高层部分托剪力墙和托柱转换，在建筑抗震设计规范,GB50011-2010,中对上述体系没有给出明确的定义。转换梁、柱参照高规作适当加强。,【问题,2.1.12,】对于特一级剪力墙，规范未规定其轴压比。是否可参照全国民用建筑工程设计技术措施结构（,2009,年版）相关要求？,解析：,可以参照执行。根据全国民用建筑工程设计技术措施结构（混凝土结构）（,2009,）第,5.3.2,条，当剪力墙结构的抗震等级为特一级时，对一般剪力墙（截面的高度与厚度之比,不小于,大于,8,）或墙厚大于,300,，轴压比不应大于,0.4,；对有翼墙或端柱的短肢剪力墙，轴压比不应大于,0.4,；对一字形截面的短肢剪力墙，轴压比不应大于,0.3,。,【问题,2.1.13,】非一字剪力墙和短肢剪力墙，如何具体区分？,解析：,当剪力墙的墙肢两侧均有跨高比不大于,5,的连梁相连或一侧有跨高比不大于,5,的连梁而另一侧有翼墙或端柱相连时，该墙肢均不作为一字剪力墙对待。,另依据高层建筑混凝土结构技术规程,JGJ3-2010,第,7.1.8,条规定，短肢剪力墙是指截面厚度不大于,300mm,各肢截面高度与厚度之比的最大值大于,4,但不大于,8,的剪力墙。,【,问题,2.1.14,】何时用剪力墙无支长度计算最小墙厚？何时用层高来确定最小墙厚？,解析：,按高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.1,条的规定，剪力墙墙厚应按附录,D,的墙体稳定验算确定。其最小厚度应符合第,7.2.1.2,7.2.1.5,条的规定。在初步选定剪力墙厚度时，可按抗震规范第,6.4.1,条采用剪力墙的层高或无支长度来确定。剪力墙的“无支长度”指沿剪力墙长度方向平面外两道有效横向支撑墙（正交或斜交的整片墙、有效翼墙或端柱等）之间的距离。当剪力墙的翼墙长度不小于其厚度的,3,倍或端柱截面边长不小于其墙厚的,2,倍时，视为有翼墙或有端柱。,【问题,2.1.15,】有裙房时的剪力墙底部加强区高度如何取值？,解析：一般情况下按高层建筑混凝土结构技术规程,JGJ3-2010,第,7.1.4,条取值。当裙房高度范围的刚度与裙房以上的塔楼相差较大时，裙房高度比按高层建筑混凝土结构技术规程,JGJ3-2010,第,7.1.4,条第,2,款确定的高度稍高时，底部加强区宜取至裙房顶层以上一层。,当裙房高度超过房屋高度,20%,时，底部加强区高度仍按高层建筑混凝土结构技术规程,JGJ3-2010,第,7.1.4,条第,2,款确定，抗震设计时，体型收进部位上、下各,2,层塔楼周边竖向结构构件的抗震等级宜提高一级；结构偏心收进时，应加强收进部位以下,2,层结构周边竖向构件的配筋构造措施。（广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.6.5,条有规定）,【问题,2.1.16,】剪力墙底部加强部位层数较多时，各层轴压比不同，会出现下一层轴压比小于规范规定不设约束边缘构件的最大轴压比要求而上一层轴压比大于此要求。是否可以下层设置构造边缘构件而上层设置约束边缘构件？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,、建筑抗震设计规范,GB50011-2010,讲的是“底层墙肢底截面”，而广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,讲的是“底部加强部位墙肢底截面”。,广东省高层建筑混凝土结构技术规程第,7.2.11,条的条文解释中有这样的解释：底层墙与上一层墙厚变化较大时，即使底层轴压比满足表,7.2.11,规定，上一层不满足表,7.2.11,规定，也应设置约束边缘构件。,【问题,2.1.17,】剪力墙约束边缘构件阴影部分的竖向钢筋（或者剪力墙构造边缘构件竖向钢筋），除满足配筋率的要求，是否还需同时满足钢筋直径的要求？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.15-2,条规定了剪力墙约束边缘构件阴影部分的竖向钢筋除应满足正截面受压（受拉）承载力计算要求外，其配筋率一、二、三级时分别不应小于,1.2%,、,1.0%,和,1.0%,，并分别不应少于,8,16,、,6,16,和,6,14,。高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.16,条的表,7.2.16,规定了剪力墙构造边缘构件最小配筋要求。,除满足配筋率的要求，还需同时满足钢筋直径的要求。,【问题,2.1.18,】高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.15-3,条，约束边缘构件内箍筋或拉筋沿竖向的间距要求，是否仅针对剪力墙约束边缘构件阴影部分？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.15-3,条，约束边缘构件内箍筋或拉筋的间距要求是针对整个约束边缘构件，包含剪力墙约束边缘构件非阴影部分的箍筋或拉筋的间距要求。而国家建筑标准设计图集,11G101-1,中仅针对阴影区的箍筋或拉筋的间距有要求。,【问题,2.1.19,】当非一字形剪力墙因开洞形成的一字形剪力墙稳定性不满足时，是否可以仍按非一字形剪力墙来验算其稳定性？另外，一般剪力墙因开洞形成的短肢剪力墙，是否可以不认为是短肢剪力墙？,解析：,当非一字形剪力墙因开洞形成的一字形剪力墙稳定性不满足时，为安全起见，宜按一字形剪力墙来验算其稳定性。,一般剪力墙因开洞形成的短肢剪力墙，应视洞口大小来判定是否属于短肢剪力墙。如果是联肢墙，可不认为是短肢剪力墙，否则应按短肢剪力墙设计。,【问题,2.1.20,】高层建筑开设转角窗的角部剪力墙，如何正确设计？,解析：,1.,要注意开设角窗的不利影响：设转角窗实际上是取消了角部的剪力墙或柱子，代之以角部折（曲）梁，削弱了结构整体抗扭刚度和抗侧力刚度。,2.,规范关于角窗的设置无明确规定。全国民用建筑工程设计技术措施（结构）建议：,B,级高度的高层建筑不应在外墙角部开设角窗。,3.,当必须设置转角窗时，建议采取如下加强措施：,计算分析时，转角窗处折（曲）梁的负弯矩不应调幅，扭矩折减系数取,1.0,，并加强其配筋和构造；,宜提高转角窗两侧墙肢的抗震等级，按提高后的抗震等级限制轴压比；,洞口应上下对齐，洞口宽度不宜过大，转角处折（曲）梁高度不宜过小；,洞口两侧应避免采用短肢剪力墙和单片剪力墙，尽量采用,T,形，,L,形、,Z,形截面，加大墙厚，沿全高设约束边缘构件；,转角窗处楼板应适当加厚，配筋加大，双层双向，尽量增设暗梁连接洞口二侧的墙肢。,【问题,2.1.21,】高层建筑混凝土结构技术规程,JGJ3-2010,第,7.2.12,条,一级墙水平缝抗滑移验算,，进行中、大震设计时，是否也应满足此条要求？,解析：,应符合结构抗震设防目标的要求，如目标中提出在设防烈度地震作用下剪力墙抗剪弹性的要求，就应满足此条。罕遇地震下不做要求。,【问题,2.1.22,】连梁的抗震等级，等同框架梁，还是等同抗震墙？,解析：,根据高层建筑混凝土结构技术规程,JGJ3-2010,第,7.1.3,条条文说明，连梁的抗震等级与所连接的剪力墙的抗震等级相同。,【问题,2.1.23,】某高层抗震建筑中，一端与剪力墙同一平面内连接，另一端与墙垂直连接或与柱连接的短梁。这是否属于连梁？如何判断及设计？,解析：,普通连梁的基本特征，是在地震往复作用下，连梁两端的地震力正、负弯矩包络图形为“,X,”型，梁两端应先于剪切破坏进入塑性铰状态，通过耗能为结构提供足够的延性。,若一端与剪力墙同轴连接，另一端与柱连接的短梁,其内力以水平荷载作用下产生的弯矩和剪力为主，而竖向恒载及活载作用下的弯矩对该梁影响不大（两端弯矩仍然为反号），那么该梁对剪切变形十分敏感，容易出现剪切裂缝，则应按连梁的有关规定进行设计，反之，则应按框架梁进行设计。,对于一端与剪力墙同轴连接，另一端与剪力墙垂直连接的短梁不宜定义为连梁。,【问题,2.1.24,】连梁的腰筋配筋率是否能考虑主纵筋四角钢筋,?,剪力墙超过,600,厚，剪力墙需设三排分布钢筋，中间排水平筋是否要通过连梁，并算上连梁腰筋配筋率？,解析：,连梁的腰筋配筋率不能考虑主纵筋四角钢筋。剪力墙设三排水平分布筋时，中间排水平筋宜通过连梁，可以计入连梁腰筋配筋率。,【问题,2.1.25,】对于高层抗震建筑中必须承受楼面梁传来的较大重力荷载的连梁，其底部可能增加的纵向钢筋如何计算？端部构造如何处理？,解析：,1,、将楼面梁支承在连梁上，一方面楼面梁端部达不到约束要求，连梁没有足够的抗扭刚度去抵抗平面外弯矩；另一方面因连梁本身剪切应变较大，再增加楼面梁传来的内力易使连梁产生过大的剪切斜裂缝。故应尽量避免楼面梁支承在连梁上。,2,、当连梁中部必须承受较大重力荷载时，应将连梁按两端简支的情况重新验算。对于需要增加的底筋，两端应该向上按,45,度角弯折至梁高一半的位置，再平伸进两侧墙体，这样可以避免改变梁端部的上下纵筋配筋率，同时又能改善两端抗剪性能。连梁需要提高集中力处抗剪能力和抗扭能力。,【问题,2.1.26,】小震、中震和大震分析时连梁刚度折减系数如何取值？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,5.2.1,条条文说明指出，为解决配筋设计困难，在不影响承受竖向荷载能力的前提下剪力墙连梁刚度可以折减。仅在计算地震作用效应时可以对连梁刚度进行折减。小震时，折减系数不宜小于,0.7,；中震时，折减系数可取,0.40.5,；大震时折减系数可取,0.30.4,。,【问题,2.1.27,】剪力墙结构屋顶的构架,(,框架结构,),其位移角和位移比如何控制,?,是按剪力墙结构的指标控制还是按框架的指标控制,?,解析：,剪力墙结构由于出屋面后剪力墙往往不伸出屋面，其上仅保留框架柱形成框架结构。高层建筑混凝土结构技术规程,JGJ3-2010,第,3.5.9,条要求：结构顶层取消部分墙、柱形成空旷房间时，宜进行弹性或弹塑性时程分析补充计算并采取有效的构造措施；广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,第,3.5.9,条要求：突出屋面的建筑或顶层取消部分墙柱形成的空旷房间，抗震设计时应考虑高振型的影响并采取有效措施。目前各种计算程序功能提高，能够进行整体计算；屋面以上的构架，应根据该处的结构形式确定其位移角和位移比指标,。,【问题,2.1.28,】高层结构基础三边有埋深，一边外露，埋置深度是否按外露部分地面起算？按小震及风荷载的弯矩进行倾覆稳定性验算通过，是否就可以不必满足规范基础埋深要求？,解析：,埋置深度应从外露部分地面算起。如果是在斜坡上建造的结构，结构底部,3,三面和土接触、,1,一面临空，这种情况对结构是十分不利的，应优先考虑采用边坡支护让土体脱离接触主体结构。此时结构的嵌固部位应在基础顶面，并且在结构整体计算时，应把,3,三面和土接触部分产生的土压力输入模型进行计算，同时应对地基稳定性和建筑物作抗滑移和抗倾覆验算。,【问题,2.1.29,】建在高差较大处,(,如高差,8m),的台地建筑，当建筑物距台地边缘不大于,2.5m,，基础持力层为中、微风化岩层，基础底标高是否一定不应高于最低点的标高？若基础底标高高于台地的最低点标高，如何考虑基础的设计，需满足的最低要求是什么？,解析：,当基础持力层为中风化花岗岩时，建筑物基础边缘离台地边缘宜留有,0.3,倍高差距离，否则宜增加基础埋深。当基础持力层为微风化花岗岩时可不作要求。,【问题,2.1.30,】主楼含有多层地下室且当各栋主楼的嵌固端在不同地下室位置时，是否将所在嵌固端的整层楼板按高层建筑混凝土结构技术规程,JGJ3-2010,第,3.6.3,条执行，还是只在相关范围内满足即可？,解析：,只是在相关范围内满足高层建筑混凝土结构技术规程,JGJ3-2010,第,3.6.3,条即可。,【问题,2.1.31,】框架结构的边梁设计要点有哪些？,解析：,有下列情况时边梁应考虑抗扭：板与梁刚接，梁与板刚度比较小，即梁截面尺寸相对较小，板相对较厚；板的边支座负筋按刚接计算的负弯矩配筋，锚入梁中不小于,La,。有些软件对整个结构均采用一个抗扭刚度折减系数，对边梁也做了折减，这会造成扭矩的缺失，梁抗扭承载力不足,【问题,2.1.32,】跨层柱的计算长度系数和构造处理，需注意什么问题？,解析：,（一）计算长度,1.,计算时不能用“强制刚性楼板假定”。,2.,悬挑梁不能算作对柱的拉结。,3.,跨层柱分两种情况：双向均无框架梁相连、单向有框架梁相连。针对每种情况应复核计算结果中的计算长度系数是否符合工程实际情况，特别是仅单向有框架梁相连，与之垂直的方向仅与悬臂梁相连时程序判断易出错。,（二）构造,跨层柱的构造设计应按总跨层长度考虑；纵筋的搭接，箍筋加密区的设置均应以柱的跨层总长为设计对象。,【问题,2.1.33,】在实际工程中，框架梁、柱中心线不重合而产生偏心的较多。有无较好办法消除其不利影响？,解析：,建筑抗震设计规范,GB50011-2010,第,6.1.5,条和高层建筑混凝土结构技术规程,JGJ3-2010,第,6.1.7,条均规定，框架梁、柱中心线宜重合。当梁柱中心线不重合时，在结构计算中应考虑偏心对梁柱节点核心区受力和构造的不利影响，以及梁荷载对柱子的偏心影响。,处理方法有三种：,（,1,）采取楼板外伸、框架梁尽量往柱中移，减少偏心；,（,2,）采用加梁宽的方法，使梁、柱中心线之间的偏心矩不宜大于柱截面在该方向宽度的,1/4,；,（,3,）如梁柱偏心距大于,1/4,柱宽时，可采用高层建筑混凝土结构技术规程,JGJ3-2010,第,6.1.7,条推荐采用梁水平加腋办法解决。框架梁采用水平加腋的办法能明显改善梁柱节点承受反复荷载的性能。,【问题,2.1.34,】依高层建筑混凝土结构技术规程,JGJ3-2010,及建筑抗震设计规规定,GB50011-2010,的规定，剪跨比不大于,2,的框架柱，箍筋间距不应大于,100mm,（强条）。但在实际设计时，有些计算软件的成果不直观提供剪跨比数值，从而无法判别是否属于该类型的框架柱，该怎么办？,解析：,解决办法有两种：,1,）尽可能选用能提供框架柱剪跨比的软件进行整体计算；,2,）当软件计算结果没有提供剪跨比时，对于反弯点位于层高中部的框架柱，可近似地根据柱净高与柱截面高度之比不大于,4,来判断。,3,）根据软件提供的内力，计算柱的剪跨比。,【问题,2.1.35,】偏心率底部楼层偏大，且标准层略超,15%,。偏心过大，对抗震不利，是否严格控制？,解析：,结构平面布置上存在偏心超,15%,时，对结构的抗震不利，高层民用建筑钢结构技术规程,JGJ99-98,第,3.2.2,条明确此属于结构平面不规则项，超限高层建筑工程抗震设防管理规定（建质,201567,号也规定此条为一项平面不规则项，但高层建筑混凝土结构技术规程,JGJ3-2010,和广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,均无类似的专门条文规定，因此可理解为：在结构扭转位移比得到控制的情形下，此规定可适当的放松。,【问题,2.1.36,】,错层的准确定义是什么？住宅底部往往存在沿街商铺，会形成一边商铺一边住宅的错层，是否属于错层结构？,解析：,广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.4.1,条的条文说明指出，楼层板面高差大于相连处楼面梁高，板面高差小于相连处楼面梁高但板间垂直净距大于支承梁梁宽时称为错层。结构中错层楼层数少于总层数的,10%,且连续错层数不超过两层时不属于错层结构。如底部有多层沿街商铺，商铺的楼板与住宅的楼板不在一个标高上形成错层，只要不同时满足总层数的,10%,和连续错层数超过两层的条件，则不属于错层结构，但错层构件要参照广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.4,节采取加强措施。,【问题,2.1.37,】高层抗震建筑的地下室顶部，塔楼部分与周围纯地下室部分楼板因标高不同而造成错层。如何设计？,解析：根据,广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.4.1,条条文说明，高层建筑的地下室顶板室外区域因覆土造成塔楼室内外楼板有高差不属于错层结构，但这些错层构件应按广东省标准高层建筑混凝土结构技术规程,DBJ 15-92-2013,的第,11.4,节的规定进行设计。,【问题,2.1.38,】广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,规定，结构中错层楼层数少于总层数的,10%,且连续错层数不超过两层时不属于错层结构，符合此种情况，但由错层形成的一侧无楼板开大洞，且洞口面积超过,30%,或有效宽度大于,50%,，是否属于楼板不连续？,解析：,此种情况应属于楼板不连续，不属于错层结构。,【问题,2.1.39,】因建筑方案要求，某高层住宅标准层中仅奇数层或偶数层（,50%,的楼层）满足“楼板宽度不小于,50%,”的要求，是否可认为结构的楼板连续，满足广东省超限高层建筑工程抗震设防专项审查实施细则（粤建市,201620,号）表二第,3,条？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,3.4.6,条规定“有效楼板宽度不宜小于该层楼面宽度的,50%,；楼板开洞总面积不宜超过楼面面积的,30%,；在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于,5m,，且开洞后每一边的楼板净宽度不应小于,2m,”。,根据超限高层建筑工程抗震设防专项审查技术要点（建质,201567,号）和广东省超限高层建筑工程抗震设防专项审查实施细则（粤建市函,201620,号）文件表,2,的注“局部的不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项”。因此，为了保证楼板有效传递水平力，较多楼层有效楼板宽度小于,50%,时，应按楼板不连续考虑；局部楼层有效楼板宽度小于,50%,时，应根据情况酌情确定。,【问题,2.1.40,】关于广东省超限高层建筑工程抗震设防专项审查实施细则表二所列不规则类型项，其中第,5,项为竖向构件不连续。工程实例中，地下室顶板作为上部结构的嵌固端时，转换层位于嵌固端及以下时，是否还属于表二中第,5,项？,解析：,超限项可不列入，但相关构件需按转换结构构件设计。,【问题,2.1.41,】高层建筑混凝土结构技术规程,JGJ3-2010,第,3.4.6,条规定：在扣除凹入和开洞后，楼板在任一方向的最小净宽度不宜小于,5m,，且开洞后每一边的楼板净宽度不应小于,2m,。是否小于,2m,时，该板就不能作为有效宽度的板？何时应满足不小于,5m,的要求？,解析：,楼板净宽度小于,2m,时，该板不能作为有效宽度的板。楼板在任一方向的最小净宽度不宜小于,5m,，具体可参考高层建筑混凝土结构技术规程,JGJ3-2010,第,3.4.6,条的条文说明。,【问题,2.1.42,】房屋高度指什么？何谓局部突出屋面的房间？对于坡屋顶如何判定房屋高度？,解析：,根据广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,2.1.2,条，“房屋高度”是指自室外地面至房屋主要屋面的高度，不包括突出屋面的电梯机房、水箱、构架等高度。对于局部突出屋面的房间，民用建筑设计通则,GB50352,2005,给出了具体规定，局部突出屋面的楼梯间、电梯机房、水箱间等辅助用房占屋顶平面面积不超过,1/4,。,对于带坡屋顶的房屋高度判定，全国民用建筑工程技术措施（,2009,年版）第,2.1.3.5,条明确为带阁楼的坡屋面应算到山尖墙的,1/2,高度处。,【问题,2.1.43,】高层建筑混凝土结构技术规程,JGJ3-2010,第,12.2.5,条规定，高层建筑地下室外墙设计应满足水土压力及地面荷载侧压作用下承载力要求，其竖向和水平分布钢筋应双层双向布置，间距不宜大于,150mm,，配筋率不宜小于,0.3%,。该处“配筋率”是指单面配筋，还是指双面总配筋率？,解析：,该配筋率是指双面总配筋率。（建议为双面总和）深圳项目可执行广东省高层建筑混凝土结构技术规程,DBJ15-92-2013,第,13.2.6,条“高层建筑地下室外墙设计应满足水土压力及地面荷载侧压作用下的承载力要求，其竖向和水平贯通分布钢筋应双层双向布置，配筋率不宜小于,0.25%,，水平钢筋间距不宜大于,150mm,”。,【问题,2.1.44,】关于相邻楼层侧向刚度的计算方法，高层建筑混凝土结构技术规程,JGJ3-2010,和建筑抗震设计规范,GB50011-2010,规定有所不同。如何执行？,解析：,建筑抗震设计规范,GB50011-2010,第,3.4.3,条的表,3.4.3-2,及条文说明，楼层侧向刚度计算方法和楼层与其相邻上部楼层的刚度比值要求，是与高层建筑混凝土结构技术规程,JGJ3-2010,中对框架结构的要求相同的，其他结构类型的楼层侧向刚度比值计算不再区别，而高层建筑混凝土结构技术规程则区分框架结构与其他结构类型采用不同的计算方法。建筑结构设计中采用高层建筑混凝土结构技术规程的规定比较合理。,【问题,2.1.45,】国家高层建筑混凝土结构技术规程及广东省“高层建筑混凝土结构技术规程对于大底盘多塔楼结构，均提出按整体模型和分塔模型分别计算。此类结构进行计算和设计需要注意哪些问题？,解析：,大底盘多塔楼结构，由于多塔楼结构振动形态复杂，整体模型计算有时不容易判断结果的合理性，所以要求按整体模型和分塔模型分别计算。整体模型计算主要考察多塔楼对裙房的影响，分塔楼计算主要考察结构的扭转位移比等控制指标。塔楼的结构设计可取两者的不利计算结果进行设计，塔楼底盘或裙楼天,屋,面宜考虑塔楼相互作用的影响并采取适当的加强措施。,多塔楼高层结构设计时需注意：各塔楼质量及侧向刚度宜接近，相对底盘宜对称布置。塔楼结构与底盘结构质心的距离不宜大于底盘相应边长的,20%,。可利用裙楼的卫生间、楼电梯间等布置剪力墙或支撑。剪力墙或支撑宜沿大底盘周边布置，以增强大底盘的抗扭刚度。具体设计应符合广东省标准高层建筑混凝土结构技术规程,DBJ15-92-2013,第,11.6,节的规定。,【问题,2.1.46,】高层建筑混凝土结构技术规程,JGJ3-2010 8.1.3,第,2,条，对框架剪力墙结构，当框架部分承受的地震倾覆力矩大于结构总倾覆力矩的,50%,但不大于,80%,时，按框架剪力墙结构进行设计，其最大适用高度可比框架结构适当增加。提高幅度如何确定？该地震倾覆力矩，是依据轴力方式，还是按抗规计算结果？,解析：,按抗规方式计算结果。根据框架部分承受的抗倾覆力矩比例，最大适用高度在框架,-,剪力墙结构和框架结构最大适用高度间插值。,【问题,2.1.47,】人防设计中承台是否要按,0.25,控制配筋率？,解析：,根据人民防空地下室设计规范,GB50038-2005,第,4.11.7,条规定，如承台设计是由战时荷载控制，则应满足,0.25%,的最小配筋率控制要求，当为平时荷载控制则可适当降低，但不应小于,0.15%,。,【问题,2.1.48,】在国家建筑标准设计图集,12G901-2,的,P8,、,P9,页中，给出,ATa,、,ATb,型耐震砼楼梯构造，都是全斜直通梯板。对于很常见需要的斜板加水平板组合梯段的情况，该如何设计？,解析：,一般具有滑动支座的梯板，可滑动位置都选择布置在梯板的下端。下部具有水平板段的梯板下端部可以采用如下剖面节点图形进行设计。上部具有水平板段而下部为斜板的梯板的下端部应该与国家建筑标准设计图集完全相同,。,应该注意的是，带有水平板段的组合梯板，其中的水平板段无论在上部还是下部，与其侧面相邻的框架梁之间，及与相邻的梯板之间，都必须留有大于,20,宽的变形缝，以允许当端部在梯梁支撑面上滑动的同时，侧边与相邻的框架梁、梯板之间可以相对自由错动。对于,20,左右宽的变形缝，施工时可以填充聚苯泡沫板以分隔混凝土。装修层可注柔性硅胶，或按无缝砼板做一体装修，地震时允许装修层破坏。,【问题,2.1.49,】在两栋高层建筑之间的某些楼层用钢连廊相连通，支座拟采用减震球型钢支座，设计中应考虑哪些问题？是否要将两栋建筑与钢连廊连成整体，以计算三者之间的相互影响？,解析：,两栋高楼之间采用减震球型钢支座，属于滑动支座。设计时可以近似按单栋独立设计、计算，不考虑相互影响。减震球型钢支座，如果采用的是国家专门鉴定的专利产品，则审查机构要确认其所提供的力学计算数据正确性。,另注意，支座长度应不小于两栋高层建筑相向震动时的两位移之和，位移值可取大震分析结果。,【问题,2.1.50,】型钢柱、钢筋混凝土梁的结构体系是否为混合结构？局部构件采用型钢梁、柱，结构体系是否为混合结构？,解析：,高层建筑混凝土结构技术规程,JGJ3-2010,第,11.1.1,条的条文说明：“为减少柱子尺寸或增加延性而在混凝土柱中设置构造型钢，而框架梁仍为钢筋混凝土梁时，该体系不视为混合结构；此外对于体系中局部构件（如框支梁、柱）采用型钢梁柱（型钢混凝土梁、柱）也不应视为混合结构”。,【问题,2.1.51,】对于尚无规范规程可依的新材料、新技术，该如何对待？,解析：,新材料、新技术应通过政府行业主管部门鉴定审批，并经由主管部门组织专家论证可行后方能使用。,2.2,建筑抗震设计规范,GB50011-2010,、混凝土异形柱结构技术规程,JGJ149-2006,【问题,2.2.1,】建筑抗震设计规范,GB50011-2010,第,5.1.3,条：“计算地震作用时，建筑的重力荷载代表值应取结构和构配件自重标准值和可变荷载组合值之和，各可变荷载的组合值系数，应按表,5.1.3,条采用”,(,强条,),，其中藏书库、档案库活荷载组合系数取,0.8,，其它民用建筑活荷载组合系数取,0.5,。但在实际设计中，民用建筑的功能往往是综合的，有时很难将藏书库、档案库与其它功能房间截然分开而分别取值。该怎么办？,解析：,对于专门的藏书、档案建筑，其活荷载组合系数应按,0.8,取。而在一栋建筑中，若只有个别房间属于藏书库、档案库的，其活荷载组合系数取,0.8,，还是取,0.5,，显然不会对结构安全造成多大影响。此时可取为,0.5,（当然，藏书库、档案库本身应满足该房间荷载要求）。,【问题,2.2.2,】建筑抗震设计规范,GB50011-2010,第,6.1.1,条规定了现浇钢筋混凝土房屋各种结构类型的最大适用高度，其中规定板柱结构仅限于板柱抗震墙结构。但在框架结构中，若局部或局部某层采用无梁楼盖，这样的体系是否成立？空心楼盖加暗梁的结构是否属于板柱结构，其使用是否受到类似于板柱结构的高度限制？,解析：（,1,）对于局部采用无梁楼盖的体系，如果沿周边设置有框架梁，则虽然存在无梁柱，但数量较少，纵横框架仍是抵抗水平荷载的主要体系，故这种结构仍可视为框架结构；对于局部某层采用无梁楼盖的体系，现行国家规范无明确规定。,（,2,）空心楼盖加暗梁的结构：这取决于暗梁的布置形式和截面尺寸。如果暗梁布置在平面上形成框架，并且尺寸最少满足宽扁梁的要求，则可认为结构体系为框架结构。,【问题,2.2.3,】多栋塔楼下设置连通的地下室，则地下室顶板作为上部结构的嵌固的条件如何确定,?,解析：,地下室顶板作为上部结构的嵌固时，应满足高层建筑混凝土结构技术规程,JGJ3-2010,第,5.3.7,条及建筑抗震设计规范,GB50011-2010,第,6.1.14,条的要求。即：各栋塔楼在相关范围内，地下一层结构侧向刚度应不小于地上一层结构侧向刚度的,2,倍。结构层侧向刚度可近似按等效剪切刚度计算。此时，地下室顶板应避免开大洞，且宜采用梁板结构。,【问题,2.2.4,】建在坡地上的建筑，其第一层楼板设于沿斜坡上部最短柱处,其余沿斜坡往下每个柱长逐渐加长（即类似“吊脚楼”的形式）,此时的嵌固端应如何确定,?,解析：,竖向构件的嵌固应在各构件的稳固基础顶面。由于竖向承重构件计算长度不一致及各层竖向承重构件数量不同，可按各竖向构件的刚度特征值进行层间剪力分配计算。,【问题,2.2.5,】某建筑上部为多塔，地下为半地下室，则塔楼嵌固端应选在什么部位合适？还是视塔楼位置不同而采用不同的嵌固端？,解析：,上部结构嵌固部位，理论上应具备下列两个条件，,1,）该部位的水平位移为零，,2,）该部位的转角为零；实际工程中嵌固部位是一个区域，只有相对嵌固，没有绝对固定。,根据深圳市建筑设计规则，当某一建筑楼层的顶板面高于周边室外地面的高度均不大于,1.5,米时，该层为地下室；当某一建筑楼层有超过,1/4,周长的顶板面高于周边室外地面的高度不大于,1.5,米，其他部分顶板面高于周边室外地面的高度大于,1.5,米时，该层为半地下室。半地下室顶板不完全具备嵌固部位的基本条件，一般不作为上部结构（塔楼）的嵌固部位，嵌固部位应下移至半地下室底板（周围回填土对其约束很好的部位）。,当地下室顶板与室外高差不大于地下一层层高的,1/3,，且各栋塔楼在相关范围内地下一层结构侧向刚度应不小于地上一层结构侧向刚度的,2,倍时，可认为属嵌固条件较好的半地下室，塔楼嵌固端可取在半地下室顶板。,【问题,2.2.6,】当结构整体计算时，以地下室顶板作为上部结构的嵌固端，哪些墙体可计入地下
