欧规滚轴运动器材研讨.ppt

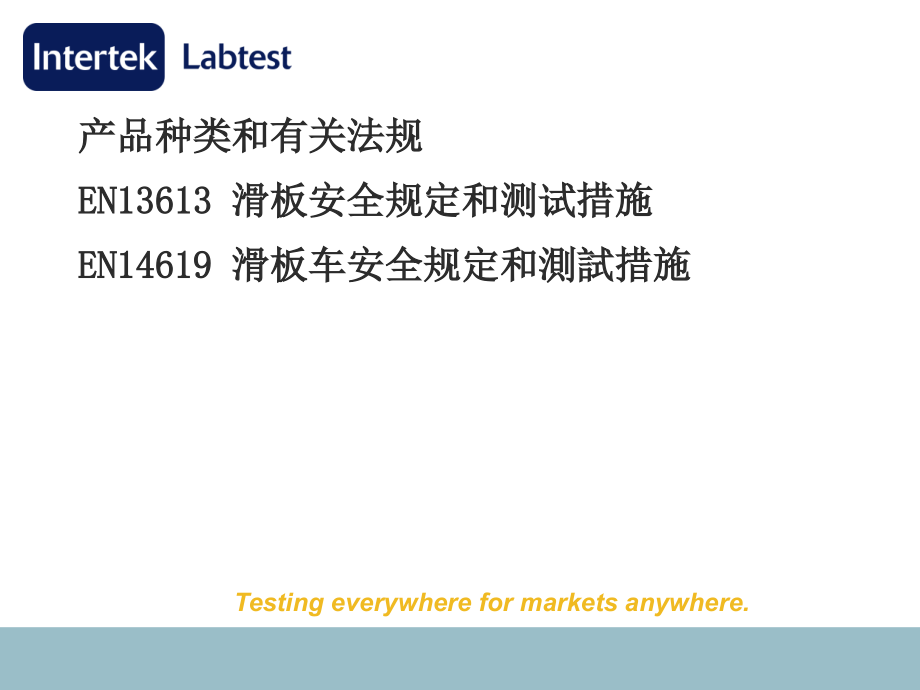

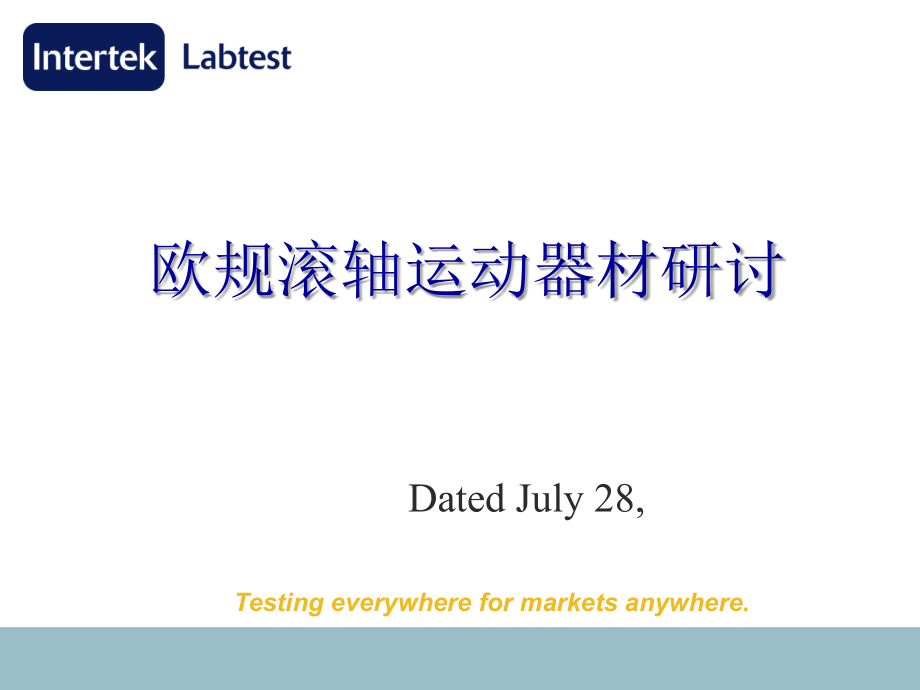

,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Testing everywhere for markets anywhere.,欧规滚轴运动器材研讨,Dated July 28,产品种类和有关法规,EN13613 滑板安全规定和测试措施,EN14619 滑板车安全规定和測試措施,EN13613 滑板安全规定和测试措施,合用范围,以人力驱动，单人使用,产品等级,Class A:使用者体重在50100kg之间,Class B:使用者体重在2050kg之间,EN13613 滑板安全规定和測試措施,EN13613 滑板安全规定和测试措施,外部构造规定,1.甲板上无突出物。,2.长度超过10mm，面积不不小于100mm2的突出物不得被测试棒,触及。,3.当紧固螺栓被上紧时，紧固螺栓的任意部分不得触及甲,板的底部。,4.轮轴或其他固定轮子的机构不得超过轮子或甲板的外边,缘；在平常使用中，滑板上任何可接触的边缘都必须以,不会产生伤害的形状出现。,EN13613 滑板安全规定和测试措施,外部构造规定,5.甲板的边角都必须导圆、无毛刺；甲板末端半径应不小,于10mm。,R 10mm,EN13613 滑板安全规定和测试措施,外部构造规定,6.假如滑板车使用自锁装置，则所有的螺纹包括锁紧部分都必须与,螺栓接触。生产商必须在使用阐明中指出：自锁装置何时会失效。,EN13613 滑板安全规定和测试措施,测试措施,1.测试样品：同一型号两个样品,2.测试次序：,样品A a）轮子摩擦系数测试,b）高速测试,c）疲劳测试,样品B a）外观构造检查,b）跌落测试,c）冲击测试,3.测试环境：,T=(232)C H=(505)%或 T=(202)C H=(655)%,EN13613 滑板安全规定和测试措施,4.轮子摩擦系数测试,滑板轮子的摩擦系数按如下措施测试应不不不小于0.3。,0=F/(40+m)g,1 钢板,2 施力点,EN13613 滑板安全规定和测试措施,5.高速测试,Class A：在被测的一侧轮子的轴上放置50kg载荷，以20km/h,的速度持续不间断的行驶6min。,Class B：在被测的一侧轮子的轴上放置40kg载荷，以20km/h,的速度持续不间断的行驶3min。,测试结束后轮轴轴承无失灵或碎裂状况发生。,EN13613 滑板安全规定和测试措施,6.疲劳测试,Class A：,在被测的一侧轮子的轴上放置40,kg,载荷。,Class B：,在被测的一侧轮子的轴上放置25,kg,载荷。,滚筒上档块间隔均匀地安装档块。,滑板轮子通过每个档块的的时间在1.5,s,以内。,滚筒速度：0.5,m/s,测试距离：25,km,测试结束后滑板各部分无破损、无功能性损坏、锁定机构无松动。,EN13613 滑板安全规定和测试措施,1,滚筒,EN13613 滑板安全规定和测试措施,7.跌落测试,Class A：跌落高度300mm(滑板中心)，跌落三次;200mm(轮轴中心)，,两轮轴各三次。,Class B：跌落高度200mm(滑板中心)，跌落三次;200mm(轮轴中心)，,两轮轴各三次。,测试前样品需在T=(232)C H=(505)%或 T=(202)C H=(655)%,的环境下放置24h。假如甲板或trucks有塑料材料制成，则样品至少,需在(-51)C的环境下放置6h；且测试需在样品从(-51)C的环境下,取出1min后开始测试，5min内完毕测试。,测试结束后滑板各部分无破损、无功能性损坏、锁定机构无松动。,EN13613 滑板安全规定和测试措施,1,套筒,2 砝码块,EN13613 滑板安全规定和测试措施,8.冲击测试,使用动态冲击装置使滑板加速至5m/s，撞击到一块高度于滑板轮,子直径相称的铁块上，共撞击三次。,测试结束后滑板各部分无破损、无功能性损坏、锁定机构无松动。,EN14619 滑板车安全规定和测试措施,产品范围,使用者体重在35100,kg,之间,以人力驱动,EN14619 滑板车安全规定和测试措施,EN14619 滑板车安全规定和测试措施,安全规定,1.在平常使用中，滑板车上所有使用者身体可接触到的突出部件和边缘都必须无毛刺或以防止伤害产生的构造出现。,也许导致绞入或伤害的坚硬部分和突出部分必须被保护起来，保护装置在之后的测试中不得松动。,2.可接触活动部分间的间距在任意位置下应不不小于5mm或不小于18mm，此规定不合用于轮子/轮子支撑系统或刹车/后刹车系统。,假如此间距不满足规定，则需提供其他保护设计以防止非故意地伤害发生,3.所有设计被用于固定滑板车的折叠机构应能简朴、可靠、安全地使用。折叠机构应能承受所有测试而不破损。折叠部件在任意位置时都不得触及前轮。折叠机构不容许出现随意启动的状况。,EN14619 滑板车安全规定和测试措施,4.调整机构应防止随意地脱开或失效。,5.假如弹簧相邻两螺旋构造间的间隙容许直径5mm的测试棒插入10mm，则弹簧应不可被触及。,6.操纵杆不得触及滑板车的轮子和其他部分。,若长度可调，调整锁定机构应防止随意的启动。,若操纵杆长度可调，操纵杆上应有一阐明最小插入深度的永久性标识；插入深度不得不不小于操纵杆直径的2.5倍，且此标识不影响操纵杆的强度。,把手的末端需安装有手柄或管塞，且可以承受至少70N的拉力。,在之后的测试中，操纵机构应无破裂或功能性破损。,7.滑板车的甲板应有一面积不不不小于200cm2的防滑面。在之后的测试中，甲板应无功能性破损。,EN14619 滑板车安全规定和测试措施,8.所有测试结束后轴承应功能正常。,9.轮轴设计应保证琪其在使用中无松动、脱落、变形。轮子应固定在轮轴上以防止非故意的松动。轮轴和轮子在之后的测试中应满足上述规定。,10.滑板车的轮子应由防滑材料制成(摩擦系数不不不小于0.3)。,所有测试结束后,轮子应无破损、松动、变形、锁死状况出现。,假如后轮和后轮轮轴与前轮和前轮轮轴不一样，则后轮和后轮轮轴也,需进行疲劳测试。,11.假如滑板车使用自锁装置，则所有的螺纹包括锁紧部分都必须与螺,栓接触。生产商必须在使用阐明中指出：自锁装置何时会失效。,EN14619 滑板车安全规定和测试措施,12.假如滑板车配置有减速装置，则此装置应在所有测试结束后，仍,可发挥减速功能，且无固定装置的松动。,13.滑板车上所有的功能性部件在所有测试结束后应无损坏或应满足,此原则的有关规定。,EN14619 滑板车安全规定和测试措施,测试措施,1.测试样品：同一型号两个样品,2.测试次序：,样品A a）外观构造检查,b）轮子摩擦系数测试,c）疲劳测试,样品B a）甲板静载测试,b）操纵杆静载测试,c）跌落测试,c）冲击测试,EN14619 滑板车安全规定和测试措施,3.轮子摩擦系数测试,滑板车轮子的摩擦系数按如下措施测试应不不不小于0.3,0=F2/(mE*gF1),EN14619 滑板车安全规定和测试措施,4.甲板强度测试,在甲板中心施加200kg的载荷，加载面积为100mmx100mm。,5.操纵杆强度测试,将操纵杆调整至最长，在手把中心沿A方向和B方向悬挂50kg的重物，,时间为5min。,EN14619 滑板车安全规定和测试措施,A,方向静载测试,1 前轮固定,m50kg,EN14619 滑板车安全规定和测试措施,B,方向静载测试,1 后轮固定,m50kg,EN14619 滑板车安全规定和测试措施,6.跌落测试,跌落高度300mm(滑板车中心)，跌落三次。,砝码直径100mm，重量20kg。砝码底部有一块厚度为17mm，硬度为70,shore A的橡胶。,测试前样品需在T=(232)C H=(505)%或 T=(202)C H=(655)%,的环境下放置24h。假如甲板或trucks有塑料材料制成，则样品至少,需在(-51)C的环境下放置6h；且测试需在样品从(-51)C的环境下,取出1min后开始测试，5min内完毕测试。,EN14619 滑板车安全规定和测试措施,7.前轮冲击测试,使滑板车以,(4.51)m/s,的速度向前撞击，撞击能量为135,J，,撞击位,置为滑板车的前轮。,8.疲劳测试,在滑板车甲板中心放置90,kg,载荷，在手把或操纵杆上放置10,kg,载荷。,滚筒上档块间隔均匀地安装档块。,滑板轮子通过每个档块的的时间在1.5,s,以内。,滚筒速度：0.5,m/s,测试距离：12,km,1,滚筒,EN14619 滑板车安全规定和测试措施,
