热电偶校验实验.ppt

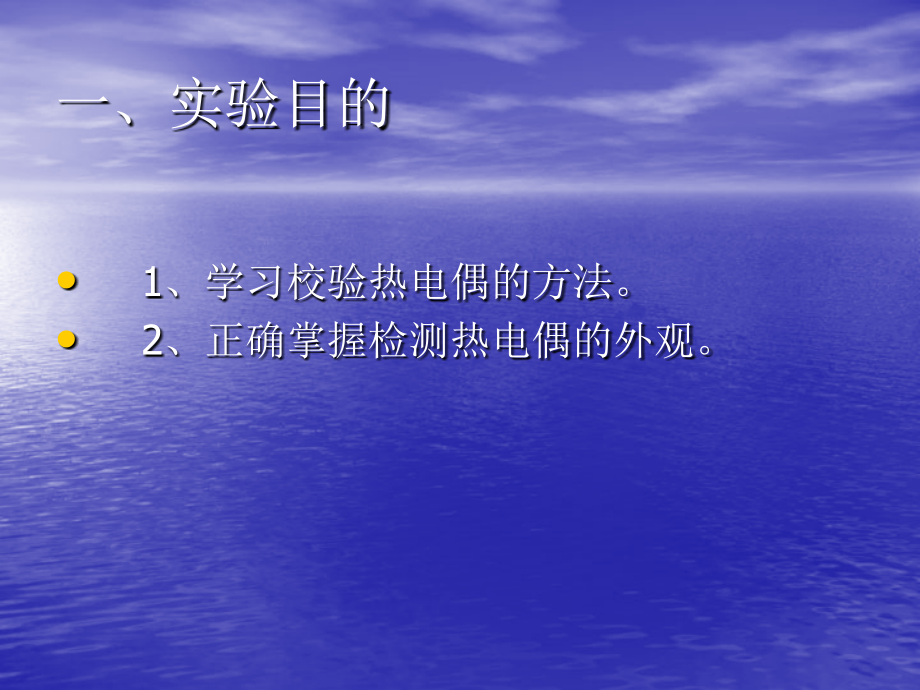

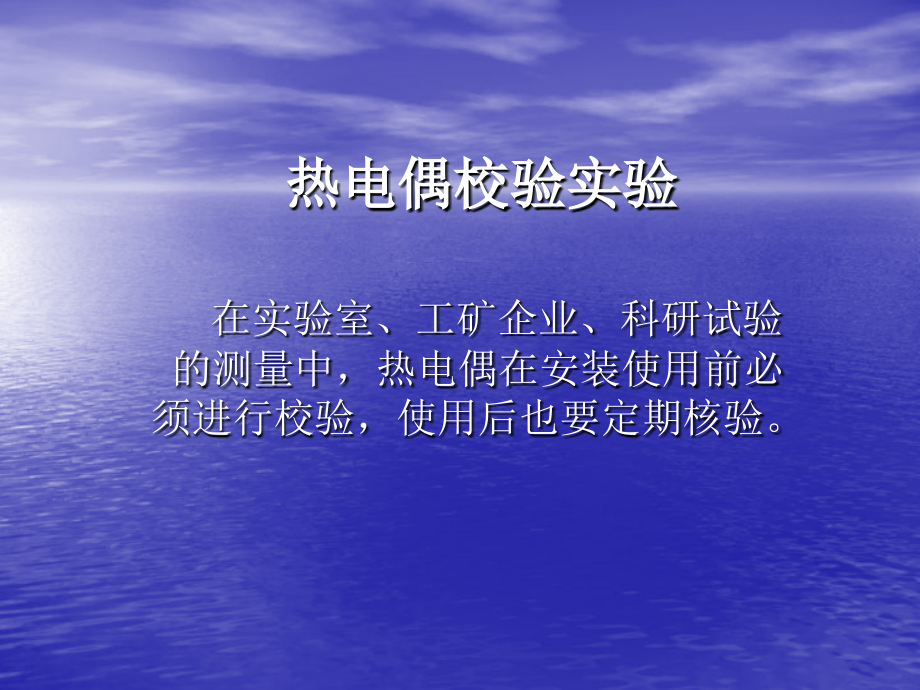

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,热电偶校验实验,在实验室、工矿企业、科研试验的测量中，热电偶在安装使用前必须进行校验，使用后也要定期核验。,一、实验目的,1,、学习校验热电偶的方法。,2,、正确掌握检测热电偶的外观。,二、实验设备,实验设备如图所示：由高温电阻炉、智能温度控制仪、,XMD,数字式巡回检测仪、温控热电偶、基准热电偶、被测热电偶等组成。,三、热电偶校验,（,1,）热电偶校验前必须进行外观检查、检查焊接点是否光滑、牢固、热电极是否变脆、变色、发黑，严重腐蚀等。,（,2,）热电偶校检采用比较法。可按,表,1,中所列温度进行校验。本实验的被校热电偶为铜,-,康铜热电偶。用被校热电偶在,0-300,温度区间与标准热电偶相比较，用,xmd,数字式巡回检测仪测出热电偶的温度，计算所得误差。,表,1,（,3,）校验时将热电偶的热端插入炉内,150,300mm,，该范围内温度均匀，一般读数时要求温度稳定（温度变化小于,0.2/min,），电位差计为,0.05,级以上。将标准热电偶与被校热电偶的热端用金属丝绑扎在一起（也可不绑扎）；插孔用绝热材料（石棉布）堵严保温（使用小孔时可不堵）。本实验所有热电偶可不接冰点冷端，机内设有进口温度传感器（温度,4,）测定环境温度作为补偿。,（,4,）按,xmd,数字式巡回检测仪使用说明将各导线接入系统后，依次改变管式电炉的温度设定值（,0,300,之间均匀选取），记录被测热电偶,1,、,2,输出温度，并比较两个热电偶与基准热电偶的差值，要求各校验点的温度误差都不得超过,表,2,中所规定的允许值。,表,2,四、实验报告内容,列表给出热电偶的标定结果，并绘制曲线。,项目,序号,标准,热电偶,温度,(,),被校,热电偶,1,温度,(,),被校,热电偶,2,温度,(,),被校,热电偶,1,标定误差,(,),被校,热电偶,2,标定误差,(,),1,2,3,4,5,6,
