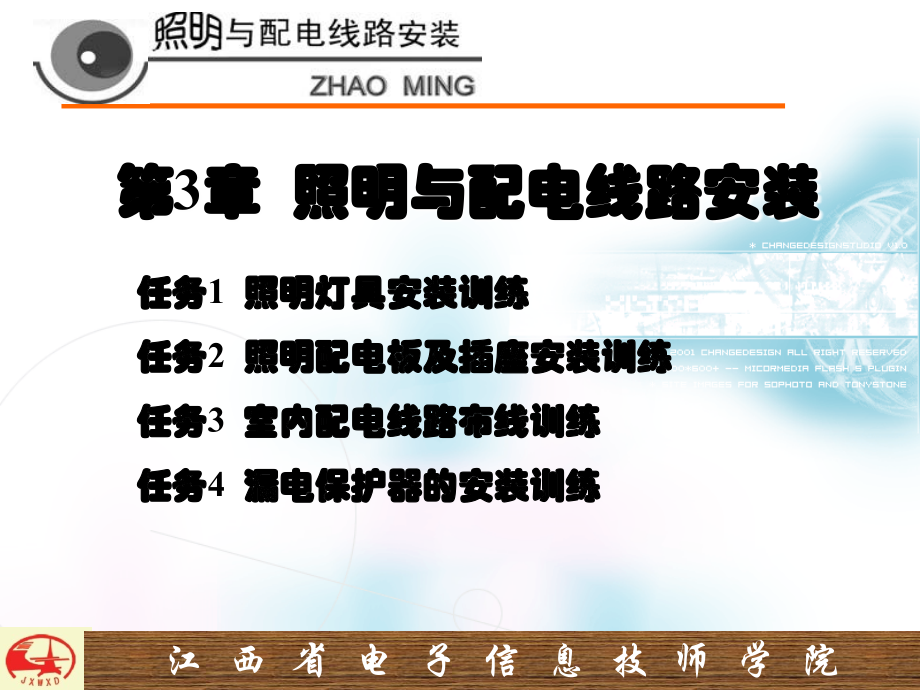

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,江 西 省 电 子 信 息 技 师 学 院,高等职业教育国家规划教材（电子电器应用专业）,电工技能与训练,电子教案,制作:,第,3,章 照明与配电线路安装,任务,1,照明灯具安装训练,任务,2,照明配电板及插座安装训练,任务,3,室内配电线路布线训练,任务,4,漏电保护器的安装训练,电气照明广泛应用于生产和生活领域中，不同场合对照明装置和线路安装的要求不同。电气照明及配电线路的安装与维修，一般包括照明灯具安装，配电板安装和配电线路敷设与检修几项内容，也是电工技术中的一项基本技能。本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配电线路布线和漏电保护器安装等项技能训练。,任务,1,电气照明灯具安装训练,任务目标,:,1,了解常用照明灯具的性能、特点,.,2,学会常用照明灯具的安装工艺,.,3,掌握常用照明灯具的安装技能,.,相关知识：,一、常用照明方式,电气照明按其用途不同分为生活照明、工作照明和事故照明,3,种方式。,（,1,）生活照明。指人们日常生活所需要的照明，属于一般照明。,（,2,）工作照明。指人们从事生产劳动、工作学习、科学研究和实验所需要的照明。它要求有足够的照度。,（,3,）事故照明。在可能因停电造成事故或较大损失的场所，必须设置事故照明装置。如医院急救室、手术室、地下室、公众密集场所等。一旦正常的生活照明或工作照明出现故障，它能自动接通电源，代替原有照明。可靠性要求很高。,电气照明的基本知识,二、常用电光源,我国目前最常用的电光源是白炽灯发光和紫外线激励发光物质发光两大类。利用这两类光源可制成如下常用灯具。,1.,白炽灯。它具有结构简单、使用可靠、安装维修方便、价格低廉、光色柔和、可适用于各种场所等优点，但发光效率低，寿命短，其寿命通常只,1000h,左右。,2.,日光灯。使用特别广泛。其寿命比白炽灯长,2,3,倍，发光效率比白炽灯高,4,倍。但附件多，造价高，功率因数低（仅,0.5,左右），而且故障率比白炽灯高，安装维修比白炽灯难度大。,3.,高压汞灯。又叫高压水银灯，使用寿命是白炽灯的,2.5,5,倍，发光效率是白炽灯的,3,倍，耐震耐热性能好，线路简单，安装维修方便。其缺点是造价高，启辉时间长，对电压波动适应能力差。,4.,碘钨灯。构造简单，使用可靠，光色好，体积小，发光效率比白炽灯高,30,左右，功率大，安装维修方便。但灯管温度高达,500,700,，安装必须水平，倾角不得大于,4,，造价也较高。,5.,霓虹灯。灯管内充有非金属元素或金属元素，它们在电离状态下，不同的元素能发出不同的色光，广泛使用于大、中、小城镇的夜间宣传广告。配用专门的霓虹灯电源变压器供电，供电电压为,4000,15000V,。,6.,低压安全灯。在一些特殊场合特别是危险场所，不能直接用,220V,交流电源提供照明，必须用降压变压器将,220V,市电压降到,36V,以下的安全电压作为照明灯具电源。这种低压照明灯可以确保使用人员在特殊场所或危险场所的人身安全。光源要造成,36V,或以下的白炽灯泡。,三、照明器具的布置和安装要求,（,1,）悬吊式。又称吊线式、吊链式和吊管式。,（,2,）吸顶式。吸顶式分为吸顶式和嵌入式。,（,3,）壁式。壁式灯具简称为壁灯，通常安装在墙壁和柱上。,2.,灯具的悬挂高度与间距,室内照明灯具的最低悬挂高度可按表,1,所列数据选择。,光源种类,灯具形式,灯具保护角,灯泡功率,/W,最低悬挂高度,/m,白炽灯,带反射罩,10,30,100,150,200,300,500,500,2.5,3.0,3.5,4.0,乳白玻璃漫射罩,100,150,200,300,500,2.0,2.5,3.0,日光灯,无罩,40,2.0,高压汞灯,带反射罩,10,30,250,400,5.0,6.0,碘钨灯,带反射罩,30,1000,2000,6.0,7.0,表,1,室内照明灯具的最低悬挂高度,3.,开关和插座距地面的高度,普通灯开关和普通插座距地面的高度不应低于,1.3m,如因特殊需要，欲将插座降低时，其高度不能低于,1.5mm,，并换用安全插座。,灯具悬挂尺寸可通过如右图所示的示意图,表述。室内照明灯具的最低悬挂高度可按,表,1,所列数据选择。灯具至天花板的距离,hc,应根据室内空间高度考虑，通常在,0.3,1.5m,之间，一般住宅选,0.7m,。,灯具悬挂尺寸示意图,准备知识,照明装置的安装要求，可概括成八个字，即：正规、合理、牢固和整齐。,正规：是指各种灯具、开关、插座及所有附件必须按照有关规程和要求进行安装。,合理：是指选用的各种照明器具必须正确、适用、经济、可靠、安装的位置应符合实际需要，使用要方便。,牢固：是指各种照明器具安装得牢固可靠，使用安全。,整齐：是指同一使用环境和同一要求的照明器具要安装得平齐竖直，品种规格要整齐统一，形色协调。,相关知识：,1,照明灯具安装工艺要求,照明灯具安装的一般要求：各种灯具、开关、插座及所有附件，都必须安装牢固可靠，应符合规定的要求。壁灯及吸顶灯要牢固地敷设在建筑物的平面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。灯具与附件的连接必须正确可靠。,照明灯控制常有下列两种基本形式：,一种是用一只单连开关控制一盏灯，其电路如图,3.1,所示。接线时，开关应接在相线上，这样在开关切断后，灯头就不会带电，以保证使用和维修的安全。,另一种是用两只双连开关，在两个地方控制一盏灯，其电路如图,3.2,所示。这种形式通常用于楼梯或走廊上，在楼上楼下或走廊两端均可控制灯的接通和断开。,图,3.1,一只单连开关控制一盏灯 图,3.2,两只双连开关控制一盏灯,2,白炽灯的安装,白炽灯亦称钨丝灯泡，灯泡内充有惰性气体，当电流通过钨丝时，将灯丝加热到白炽状态而发光，白炽灯的功率一般在,15,300W,。因其结构简单、使用可靠、价格低廉、便于安装和维修，故应用很广。室内白炽灯的安装方式常有吸顶式、壁式和悬吊式三种，如图,3.3,所示。,图,3.3,常用白炽灯的安装方式,常用照明附件包括灯座、开关、插座、挂线盒及木台等器件。,（,1,）,灯座。灯座的种类大致可分为插口式和螺旋式两种。,分类：插口式、螺旋式。,外壳：瓷、胶木、金属材料三种。,（,2,）,开关,作用：在照明电路中接通或断开照明灯具的器件。,安装形式：明装、暗装。,结构分：单联开关、双联开关、旋转开关。如下图所示。,（,3,）,插座,作用：为各种可移动用电器提供电源的器件。,安装形式：明装、暗装。,结构分：单相双极插座、单相带接地线的三极插座、带接地线的三相四极插座等。,（,4,）挂线盒和木台。挂线盒用于悬挂吊灯并起接线盒的作用，制作材料可分为瓷质和塑料。木台用来固定挂线盒、开关、插座等，形状有圆形和方形，材料有木质和塑料。挂线盒分为一般挂线盒和带拉线和带拉线开关盒两种。,（,5,）电线。安装电灯常用的电线有聚氯乙烯电线和橡皮绝缘线。选择导线时，应根据负荷大小，导线的安全电流和导线的机械强度来选择各种绝缘导线的安全电流和允许接用负荷见表,3-3,。（见课本,P73,）,3.,安装的一般要求有如下几方面。,（,1,）室内灯具悬挂最低高度，通常不得低于,2,4m,。如室内环境特殊，达不得最低安装高度时，可用,36V,安全电压供电。,（,2,）室内灯开关通常安装在门边或其他便于操作的位置。一般拉线开关离地面高度不应低于,2m,，扳把开关不低于,1.3m,，与门框的距离以,150,200mm,为宜。,（,3,）电源插座明装时，离地面高度不应低于,1.4m,，民用住宅不低于,1.8m,，暗装插座离地一般,300mm,。同一个场所插座安装高度应尽量保持一致，其高度差不应超过,5mm,。几个插座或横排安装时更应注意高度一致，高差不超过,2mm,。,（,4,）不同的照明装置，不同的安装场所，照明灯具使用的导线芯线横截面积应不小于表（见课本,P74,）中的规定。,下面以悬吊式为例介绍其具体安装步骤,:,（,1,）安装圆木。如图,3.4,所示，先在准备安装吊线盒的地方打孔，预埋木榫或尼龙胀管。在圆木底面用电工刀刻两条槽，在圆木中间钻三个小孔，然后将两根电源线端头分别嵌入圆木的两条槽内，并从两边小孔穿出，最后用木螺丝从中间小孔中将圆木紧固在木榫或尼龙胀管上。,图,3.4,圆木的安装,（,2,）安装吊线盒。如图,3.5,所示，先将圆木上的电线从吊线盒底座孔中穿出，用木螺丝将吊线盒紧固在圆木上。将穿出的电线剥头，分别接在吊线盒的接线柱上。按灯的安装高度取一段软电线，作为吊线盒和灯头的连接线，将上端接在吊线盒的接线柱上，下端准备接灯头。在离电线上端约,5cm,处打一个结，使结正好卡在接线孔里，以便承受灯具重量。,图,3.5,吊线盒的安装,螺口灯座的安装,插口灯座上两个接线端子，可任意连接上述两个线头。但是螺口灯座上的接线端子，为了使用安全，切不可任意乱接，必须把中性线线头连接在连通螺纹圈的接线端子上，而把来自开关的连接线线头，连接在连通中心铜簧片的接线端子上,。,吊灯灯座必须采用塑料软线（或花线）作为电源引线。两端连接前，均应先削去线头的绝缘层，接着将一端套入挂线盒罩，在近线端处打个结，另一端套入灯座罩盖后，也应在近线端处打个结，,如图所示,，其目的是不使导线线芯承受吊灯的重量。,（,3,）安装灯头。如图,3.6,所示，旋下灯头盖，将软线下端穿入灯头盖孔中。在离线头约,3mm,处也打一个结，把两个线头分别接在灯头的接线柱上，然后旋上灯头盖。若是螺口灯头，相线应接在与中心铜片相连的接线柱上，否则容易发生触电事故。,在一般环境下灯头离地高度不低于,2m,，潮湿、危险场所不低于,2.5m,，如因生活、工作和生产需要而必须把电灯放低时，其离地高度不能低于,1m,，且应在电源引线上加绝缘管保护，并使用安全灯座。离地不足,1m,使用的电灯，必须采用,36V,以下的安全灯。,图,3.6,灯头的安装,图,3.7,开关的安装,（,4,）安装开关。控制白炽灯的开关应串接在相线上，即相线通过开关再进灯头。一般拉线开关的安装高度离地面,2.5m,，扳动开关（包括明装或暗装）离地高度为,1.4m,。安装扳动开关时，方向要一致，一般向上为“合”，向下为“断”。,安装拉线开关或明装扳动开关的步骤和方法与安装吊线盒大体相同，先安装圆木，再把开关安装在圆木上，如图,3.7,所示。,（,5,）常见故障与处理方法。白炽灯线路比较简单，检修起来也比较容易，其常见故障与处理方法可参考表,3.1,。,故 障 现 象,造 成 原 因,处 理 方 法,灯泡不亮,1.,灯泡灯丝已断或灯座引线断开,2.,灯头或开关处的接线接触不良,3.,线路断路,4.,电源熔丝烧断,1.,更换灯泡或灯头,2.,查明原因，加以紧固,3.,检查并接通线路,4.,查明原因并重新更换,灯泡忽亮忽暗或忽亮忽熄,1.,灯头或开关处接线松动,2.,熔丝接触不良,3.,灯丝与灯泡内电极忽接忽离,4.,电源电压不正常,1.,查明原因，加以紧固,2.,加以紧固或更换,3.,更换灯泡,4.,采取措施，稳定电源电压,灯泡特亮,1.,灯泡断丝后搭丝（短路）使电流增大,2.,灯泡额定电压与线路电压不符,3.,电源电压过高,1.,更换灯泡,2.,更换灯泡,3.,检查原因，排除线路故障,灯光暗淡,1.,灯泡陈旧，灯丝蒸发变细，电流减小,2.,灯泡额定电压与线路电压不符,3.,电源电压过低,4.,线路因潮湿或绝缘损坏有漏电现象,1.,更换灯泡,2.,更换灯泡,3.,采取措施，提高电源电压,4.,检查线路，更换新线,表,3.1,白炽灯常见故障与处理方法,3,日光灯的安装,日光灯又称荧光灯，它是由灯管、启辉器、镇流器、灯座和灯架等部件组成的。在灯管中充有水银蒸气和氩气，灯管内壁涂有荧光粉，灯管两端装有灯丝，通电后灯丝能发射电子轰击水银蒸气，使其电离，产生紫外线，激发荧光粉而发光。,日光灯发光效率高、使用寿命长、光色较好、经济省电，故也被广泛使用。日光灯按功率分，常用的有,6W,、,8W,、,15W,、,20W,、,30W,、,40W,等多种；按外形分，常用的有直管形、,U,形、环形、盘形等多种；按发光颜色分，又分有日光色、冷光色、暖光色和白光色等多种。,荧光灯及其附件的结构,荧光灯的工作原理：闭合开关接通电源后，电源电压经镇流器、灯管两端的灯丝加到启辉器的,形动触片和静触片之间，引起,启辉光放电。放电时产生的热量使得用双金属片制成的,形动触片膨胀并向外伸展，与静触片接触，使灯丝预热并发射电子。在形动触片与静触片接触时，二者间电压为零而停止,辉光放电，,形动触片冷却收缩并复原而与静触片分离，动、静触片断开的瞬间，在镇流器两端产生一个比电源电压高得多的感应电动势，感应电动势与电源电压串联后加在灯管两端，使灯管内惰性气体被电离而引起弧光放电。,随着灯管内温度升高，液态汞汽化游离，引起汞蒸气弧光放电而发生肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的可见光。,荧光灯的工作原理,镇流器的作用：除了产生,感应电动势外，还有两个作用：,一是在灯丝预热时限制灯丝所需的预热电流，防止预热电流过大而烧坏灯丝，保证灯丝电子的发射能力。,二是在灯管,启辉后，维持灯管的工作电压和限制灯管的工作电流在额定值，以保证灯管稳定工作。,启辉器内电容器的,两个作用：,一是与,镇流器线圈形成,LC,振荡电路，延长灯丝的,预热时间和维持感应电动势。,二是吸收干扰收音机和电视机的交流杂音,。,日光灯的安装方式有悬吊式和吸顶式，吸顶式安装时，灯架与天花板之间应留,15mm,的间隙，以利通风，如图,3.8,所示。,图,3.8,日光灯的安装方式,具体安装步骤如下：,（,1,）安装前的检查。安装前先检查灯管、镇流器、启辉器等有无损坏，镇流器和启辉器是否与灯管的功率相配合。特别注意，镇流器与日光灯管的功率必须一致，否则不能使用。,（,2,）各部件安装。悬吊式安装时，应将镇流器用螺钉固定在灯架的中间位置；吸顶式安装时，不能将镇流器放在灯架上，以免散热困难，可将镇流器放在灯架外的其他位置。,将启辉器座固定在灯架的一端或一侧边上，两个灯座分别固定在灯架的两端，中间的距离按所用灯管长度量好，使灯脚刚好插进灯座的插孔中。,吊线盒和开关的安装与白炽灯的安装方法相同。,（,3,）电路接线。各部件位置固定好后，按如图,3.9,所示进行接线。接线完毕要对照电路图仔细检查，以防接错或漏接。然后把启辉器和灯管分别装入插座内。接电源时，其相线应经开关连接在镇流器上，通电试验正常后，即可投入使用。,（,4,）常见故障及处理方法。由于日光灯的附件较多，故障相对来说比白炽灯要多。日光灯常见故障及处理方法可参考表,3.8,。,(,见书中第,85,页表,3.8),图,3.9,日光灯接线图,日光灯的安装方法，主要是按线路图连接电路。常用日光灯的线路图，除左图所示以外，尚有四个线头镇流器的接线图,（见右图）。,在工矿企业中，往往把两盏或多盏日光灯装在一个大型灯架上，仍用一个开关控制，接线按并联电路接法，,如右图所示,。,多支灯管的并联电路图,4,高压汞灯的安装,高压汞灯分镇流器式和自镇流式两种。高压汞灯功率在,125W,以下的，应配用,E27,型瓷质灯座，功率在,175W,以上的，应配用,E40,型瓷质灯座。,（,1,）镇流器式高压汞灯。镇流器式高压汞灯是普通荧光灯的改进型，是一种高压放电光源，与白炽灯相比具有光效高、用电省、寿命长等优点，适用于大面积照明。,它的玻璃外壳内壁上涂有荧光粉，中心是石英放电管，其两端有一对用杜钨丝制成的主电极，上主电极旁装有启动电极，用来启动放电。灯泡内充有水银和氩气，在辅助电极上串有一个,4k,的电阻，其结构如图,3.10,所示。,安装镇流器式高压汞灯时，其镇流器的规格必须与灯泡的功率一致，镇流器应安装在灯具附近，并应安装在人体触及不到的位置，在镇流器接线端上应覆盖保护物，若镇流器装在室外，应有防雨措施。其接线方法如图,3.11,所示。,图,3.10,高压汞灯的结构 图,3.11,镇流器式高压汞灯接线图,（,2,）自镇流式高压汞灯。自镇流式高压汞灯是利用水银放电管、白炽体和荧光质三种发光元素同时发光的一种复合光源，故又称复合灯。它与镇流器式高压汞灯外形相同，工作原理基本一样。不同的是它在石英放电管的周围串联了镇流用的钨丝，不需要外附镇流器，像白炽灯一样使用，并能瞬时起燃，安装简便，光色也好。但它的发光效率低，不耐震动，寿命较短。,实训内容：,1,白炽灯的安装训练；,2,日光灯的安装训练；,3,高压汞灯的安装训练。,3.,三基色节能荧光灯选择和维修,三基色节能灯和普通节能灯的区别：,物质发光现象大致分为两类：一类是物质受热，产生热辐射而发光，另一类是物体受激发吸收能量而跃迁至激发态（非稳定态）在返回到基态的过程中，以光的形式放出能量。以稀土化合物为基质和以稀土元素为激活剂的发光材料多属于后一类，即稀土荧光粉。稀土元素原子具有丰富的电子能级，因为稀土元素原子的电子构型中存在,4f,轨道，为多种能级跃迁创造了条件，从而获得多种发光性能。,三基色荧光粉,(,由红、绿、蓝三种稀土的荧光粉按一定比例混合而成,),制成的节能灯，由于光效高于白炽灯二倍以上，光色也好，受到世界各国的重视。典型的热阴极荧光灯是在玻璃管内壁涂有荧光粉，在紫外线激发下发出可见光。,当灯通电时，封装在灯两端的钨丝电极之间放电。主要是通过荧光粉将短波辐射转变成可见光而发光。稀土三基色荧光灯，它含有钇、铕和铽稀土荧光粉，能发出更亮的光，比标准荧光灯更接近太阳光谱。同时这种光可以节省,50%,的能耗，三基色荧光粉是将三种发射窄带红,(611nm),、绿,(545nm),和兰,(450nm),色光谱的三种荧光粉混合而成。,稀土荧光粉主要应用于办公室、商店和工厂中的高性能荧光灯。,80,年代中期以来，随着含铽较少的较便宜的荧光粉开发成功，这种节能灯的应用迅速增长。,90,年代中期，国际上推出了,TMT2,直管型荧光灯，管径仅,7mm,，功率为,6W,13W,，光效为,621m/W,。,T5,直管型荧光灯管径为,16mm,，功率,14W,35W,，,28W,荧光灯光效可达,104m/W,，寿命大于,16000h,。我国新开发的大功率强光型,55W,120W,适用于室外照明的稀土紧凑型节能荧光灯管，光效,801m/W,以上。,三基色节能型荧光灯的优点是：体积小、光色柔各、显色性好、造形别致；发光效率比普通高,3,节能灯,30%,左右，比白炽灯高,5-7,倍，即一支,7,瓦的三基色荧光灯发出的光通量，与一只普通,40,瓦白炽灯发出的光通量相同。,三基色节能型荧光灯的优点是：体积小、光色柔各、显色性好、造形别致；发光效率比普通高,3,节能灯,30%,左右，比白炽灯高,5,7,倍，即一支,7,瓦的三基色荧光灯发出的光通量，与一只普通,40,瓦白炽灯发出的光通量相同。,3.,三基色节能荧光灯选择和维修,三基色节能型荧光灯是一种预热式阴极气体放电灯，分直管形、单,U,型、双,U,型、,2D,形和,H,形等几种。以,H,形节能荧光灯为例，它由两根顶部相通的玻璃管（管内壁涂有稀土三基色荧光粉）、三螺旋状灯丝（阴极）和灯头组成。其工作原理与普通荧光灯相似，即可配用电感型镇流器（要配有启辉器），也可配用电子镇流器（不配用启辉器）。,（,1,）,H,型节能荧光灯的结构。,H,型节能荧光灯是一种热阴极气体放电灯。,H,形灯由两根端部相通的玻璃、管内壁（涂有稀土,含有钇、铕和铽稀土三基色荧光粉）、三螺旋状灯丝（阴极）、外壳及灯脚等构成。,H,形灯与电感镇流器配套使用时，将启辉器装在灯头塑料外壳内，与灯丝连接好，另外两根灯丝引线由灯脚引出。,（,2,）,H,型节能荧光灯的主要参数。,（,3,）,H,型灯配套用电感式镇流器，该镇流器装在一塑料外壳内，外壳一端是灯的插接孔，另一端做成螺钉灯头，如图所示。使用时将灯插在插孔内，再将整个灯状在螺钉灯口处即可。,H,形灯的接线与普通日光灯接线完全相同。,（,4,）,H,型节能荧光灯常见故障及处理方法见表,5.13,。,故障现象,造成原因,处理方法,灯不亮,灯丝断,用万用表电阻挡测量灯丝，无电阻说明灯丝断开，调换灯,有断路点,用万用表电阻挡测量插口与灯头、镇流器间是否开路,灯不启动尾部发红,启辉器坏,调换启辉器,接触不良,用手指轻轻弹击塑料壳部位，也可能恢复工作,灯光暗,电源电压低,用万用表交流电压挡测量电源电压,灯管老化,灯管靠近灯丝部位有黑斑，应调换,灯启动困难,接触不良,检查灯管与镇流器接触处并修复,表,5.13 H,型节能荧光灯常见故障及处理方法,白炽灯和荧光灯的安装原理图,白炽灯和荧光灯的安装原理图,任务,2,照明配电板及插座安装训练,任务目标：,1,了解单相照明配电板的组成；,2,学会配电板及插座的安装工艺；,3,掌握配电板及插座的安装技能。,低压配电板、配电箱是连接电源与用电设备的中间装置，它除了分配电能外，还具有对用电设备进行控制、测量、指示及保护等功能。将测量仪表和控制、保护、信号等器件按一定规律安装在板上，便制成配电板，如果将其装入专用的箱内，便成为配电箱；装在屏上，则为配电屏。,配电板的安装,室外交流电源线通过进户装置进入室内，再通过量电和配电装置才能将电能送至用电设备。,量电装置通常由进户总熔丝盒、电能表等组成。,配电装置一般由控制开关、过载及短路保护电器等组成，容量较大的还装有隔离开关。,相关知识：,1,照明配电板安装工艺,照明配电板装置是用户室内照明及电器用电的配电点，输入端接在供电部门送到用户的进户线上，它将计量、保护和控制电器安装在一起，便于管理和维护，有利于安全用电。,单相照明配电板一般由电度表、控制开关、过载和短路保护器等组成，要求较高的还装有漏电保护器。普通单相照明配电板如图,3.12,所示。,图,3.12,单相照明配电板,负荷开关是手动控制器中最简单而使用较广泛的一种低压电器。在电路中的作用：隔离电源，分断负载。,主要包括,HK,系列开启式负荷开关和,HH,系列封闭式负荷开关。,1,、,HK,系列开启式负荷开关（闸刀开关）,HK,系列负荷开关主要由瓷底板、瓷手柄、熔丝、胶盖及刀片、刀夹等组成，如图,2-4,所示。分双极和三极，额定电流有,10A,、,15A,、,30A,、,60A,四种，额定电压有,220V,和,380V,。一般只能直接控制,5.5kW,以下的三相电动机或一般的照明电路。,图,3-31,开启式负荷开关的外形和结构图,闸刀开关的使用注意事项：,1,）闸刀开关的额定电压必须与电路电压相适应。,（,2,）对于电阻负载或照明负载，闸刀开关的额定电流大于负载的额定电流，对于电动机负载，闸刀开关的额定电流应大于负载额定电流的,3,倍。,（,3,）闸刀开关内所配熔体的额定电流不得大于该开关的额定电流。,（,4,）闸刀开关必须垂直安装，合闸时手柄向上。电源线应接在开关的静触点上，负载应接在动触点的出线端。,（,5,）更换熔丝时必须切断电源。,（,6,）分、合闸时动作要果断、迅速。,2,、,HH,系列封闭式负荷开关（铁壳开关）,铁壳开关主要由闸刀、熔断器、操作机构和钢板外壳等组成。铁壳开关内有速断弹簧和凸轮机构，使拉闸、合闸迅速。开关内还带有简单的灭弧装置，断流能力较强。铁盖上有机械联锁装置，能保证合闸时打不开盖，而打开盖时合不上闸，使得铁壳开关在使用中比较安全。,铁壳开关的额定电流在,15A,200A,之间。,铁壳开关的安装使用与闸刀开关类同，但其金属外壳应可靠接地。,（,1,）闸刀开关的安装。闸刀开关的作用是控制用户电路与电源之间的通断，在单相照明配电板上，一般采用胶盖瓷底闸刀开关。开关上端的一对接线端子与静触头相连，规定接电源进线，这样，当闸刀拉下时，刀片和熔丝上就不带电，保证了装换熔丝的安全。,安装固定闸刀开关时，手柄一定要向上，不能平装，更不能倒装，以防拉闸后，手柄由于重力作用而下落，引起误合闸。,（,2,）单相电度表的安装。电度表又称电能表，是用来对用户的用电量进行计量的仪表。按电源相数分有单相电度表和三相电度表，在小容量照明配电板上，大多使用单相电度表。,电度表的选择。选择电度表时，应考虑照明灯具和其他用电器具的总耗电量，电度表的额定电流应大于室内所有用电器具的总电流，电度表所能提供的电功率为额定电流和额定电压的乘积。,电度表的安装。单相电度表一般应安装在配电板的左边，而开关应安装在配电板的右边，与其他电器的距离大约为,60mm,。安装位置如图,3.12,所示。安装时应注意，电度表与地面必须垂直，否则将会影响电度表计数的准确性。,电能表的工作原理：,电能表接入交流电源，并接通负载后，电压线圈接在交流电源两端，电流线圈又流入交流电流，这两个线圈产生的交变磁场，穿过转盘，在转盘上产生涡流，涡流和交变磁场作用，产生转矩，驱动转盘转动。,转盘转动后在制动磁铁的磁场作用下也产生涡流，该涡流与磁场作用产生与转盘转向相反的制动力矩，使转盘的转速与负载的功率大小成正比,。,转速用计数器显示出来，计数器累计的数字即为用户消耗的电能，并已转换为度数（,kWh,）。,单相电度表的结构,电度表的接线。单相电度表的接线盒内有四个接线端子，自左向右为、编号。接线方法是、接进线，、接出线，接线方法如图,3.13,所示。也有的电度表接线特殊，具体接线时应以电度表所附接线图为依据。,图,3.13,单相电度表的接线方法,熔断器的选择,结构：一般分成,熔体座,和,熔体,等部分。,工作原理：熔断器串联在被保护电路中，当电路电流超过一定值时，熔体因发热而熔断，使电路被切断，从而起保护作用。,熔断器主要分为：瓷插式、螺旋式、管式、盒式和羊角熔断器等多种形式。,几种熔断器的外形,一般熔断器型号及含义如下：,如型号,RCIA-15/10,表示：,熔断器、瓷插式、设计代号为,IA,、熔断器额定电流,15A,、熔体额定电流,10A,。,熔断器的使用要求：,在电气设备正常运行时，熔断器不应熔断；,在出现短路时，应立即熔断；,在电流发生正常变动（如电动机启动过程）时，熔断器不应熔断；,在用电设备持续过载，应延时熔断。,对熔断器的选用主要包括,类型选择、熔体额定电流,的确定。,（,1,）熔断器的额定电压要大于或等于电路的额定电压。,（,2,）熔断器的额定电流要依据负载情况而选择。,电阻性负载或照明电路：,一般按负载额定电流的,1,1.1,倍选用熔体的额定电流，进而选定熔断器的额定电流。,电动机等感性负载：,一般选择熔体的额定电流为电动机额定电流的,1.5,2.5,倍。,但只能起到短路保护，不能用作过载保护。过载保护用热继电器实行。,熔断器使用时的注意事项,熔断器极限分断电流应大于电路可能出现的最大故障电流。,熔体的额定电流不得超过熔断器的额定电流。,熔体熔断后，应分析原因，排除故障后，再更换新的熔体。,必须在不带电的条件下更换熔体。,2,电源插座的安装工艺,电源插座是各种用电器具的供电点，一般不用开关控制，只串接瓷保险盒或直接接入电源。单相插座分双孔和三孔，三相插座为四孔。照明线路上常用单相插座，使用时最好选用扁孔的三孔插座，它带有保护接地，可避免发生用电事故。,明装插座的安装步骤和工艺与安装吊线盒大致相同。先安装圆木或木台，然后把插座安装在圆木或木台上，对于暗敷线路，需要使用暗装插座，暗装插座应安装在预埋墙内的插座盒中。插座的安装工艺要点及注意事项如下：,（,1,）两孔插座在水平排列安装时，应零线接左孔，相线接右孔，即左零右火；垂直排列安装时，应零线接上孔，相线接下孔，即上零下火，如图,3.14,（,a,）所示。三孔插座安装时，下方两孔接电源线，零线接左孔，相线接右孔，上面大孔接保护接地线，如图,3.14,（,b,）所示。,图,3.14,电源插座及接线,（,2,）插座的安装高度，一般应与地面保持,1.4m,的垂直距离，特殊需要时可以低装，离地高度不得低于,0.15m,，且应采用安全插座。但托儿所、幼儿园和小学等儿童集中的地方禁止低装。,（,3,）在同一块木台上安装多个插座时，每个插座相应位置和插孔相位必须相同，接地孔的接地必须正规，相同电压和相同相数的插座，应选用统一的结构形式，不同电压或不同相数的插座，应选用有明显区别的结构形式，并标明电压。,实训内容：,1,照明配电板安装训练,2,电源插座的安装训练,辅助任务,漏电保护器的安装训练,任务目标,:,1,了解交流电源漏电保护器的工作原理；,2,学会交流电源漏电保护器的安装工艺；,3,掌握交流电源漏电保护器的安装技能。,当低压电网发生人身触电或设备漏电时，若能迅速切断电源，就可以使触电者脱离危险或使漏电设备停止运行，从而避免造成事故。在发生上述触电或漏电时，能迅速自动完成切断电源的装置称为漏电保护器，又称漏电保护开关或漏电保护断路器，它可以防止设备漏电引起的触电、火灾和爆炸事故。漏电保护器若与自动开关组装在一起，同时具有短路、过载、欠压、失压和漏电等多种保护功能。,漏电保护器按其动作类型可分为电压型和电流型，电压型性能较差已趋淘汰，电流型漏电保护器可分为单相双极式、三相三极式和三相四极式三类。对于居民住宅及其他单相电路，应用最广泛是单相双极电流型漏电保护器。三相三极式漏电保护器应用于三相动力电路，三相四极式漏电保护器应用于动力、照明混用的三相电路。,1,单相电流型漏电保护器,单相电流型漏电保护器电路原理图如图,3.31,所示，正常运行（不漏电）时，流过相线和零线的电流相等，两者合成电流为零，漏电电流检测元件（零序电流互感器）无漏电信号输出，脱扣线圈无电流而不跳闸；当发生人碰触相线触电或相线漏电，线路对地产生漏电电流，流过相线的电流大于零线电流，两者合成电流不为零，互感器感应出漏电信号，经放大器输出驱动电流，脱扣线圈因有电流而跳闸，起到人身触电或漏电的保护作用。单相漏电保护器的外形，如图,3.32,所示。,常用型号为,DZL1820,的漏电保护器，放大器采用集成电路，具有体积小、动作灵敏、工作可靠的优点。适用于交流额定电压,220V,、额定电流,20A,及以下的单相电路中，额定漏电动作电流有,30mA,、,15mA,和,10mA,可选用，动作时间小于,0.1,秒。,图,3.31,单相双极式漏电保护器的原理图,图,3.32,单相双极式漏电保护器的外形图,2,三相电流型漏电保护器,三相漏电保护器的工作原理与单相双极型基本相同，其电路原理图如图,3.33,所示。在三相五线制供电系统中要注意正确接线，零线有工作零线（,N,）和保护零线（,PE,），工作零线与三根相线一同穿过漏电电流检测的互感器铁芯。工作零线不可重复接地，保护零线作为漏电电流的主要回路，应与电气设备的保护零线相连接。保护零线不能经过漏电保护器，末端必须进行重复接地。错误安装漏电保护器会导致保护器误动作或失效。三相漏电保护器的外形如图,3.34,所示。,常用型号为,DZ15L40/390,的漏电保护器，适用于交流额定电压,380V,、额定电流,40A,及以下的三相电路中，额定漏电动作电流有,30mA,、,50mA,和,75mA,（四极为,50mA,、,75mA,和,100mA,）可选用，动作时间小于,0.2s,。,图,3.33,三相四极式漏电保护器的原理图,图,3.34,三相四极式漏电保护器的外形图,3,漏电保护器的安装与使用,（,1,）照明线路的相线和零线均要经过漏电保护器，电源进线必须接在漏电保护器的正上方，即外壳上标注的“电源”或“进线”的一端；出线接正下方，即外壳上标注的“负载”或“出线”的一端，如图,3.35,所示。,图,3.35,漏电保护器在三相四线制中的接线,（,2,）安装漏电保护器后，不准拆除原有的闸刀开关、熔断器，以便今后的设备维护。,（,3,）漏电保护器在安装后，在带负荷状态分、合三次，不应出现误动作；再按压试验按钮三次，应能自动跳闸，注意按钮时间不要太长，以免烧坏漏电保护器。试验正常后即可投入使用。,（,4,）运行中，每月应按压试验按钮检验一次，检查动作性能确保运行正常。,4,安装与使用注意事项,（,1,）装接时，分清漏电保护器进线端和出线端，不得接反。,（,2,）安装时，必须严格区分中性线和保护线，四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外露的导电部分，保护线不得接入漏电保护器。,（,3,）漏电保护器中的继电器接地点和接地体应与设备的接地点和接地体分开，否则漏电保护器不能起保护作用。,（,4,）安装漏电保护器后，被保护设备的金属外壳仍应采用保护接地和保护接零。,（,5,）不得将漏电保护器当作闸刀使用。,实训内容：,1,阅读单相漏电保护器使用说明书，弄清型号规格。,2,按图所示的线路进行装接，安装后进行试验。,第,4,章 内线工程基础,任务,1,内线安装的基本知识,任务,2,槽板配线,*任务,3,绝缘子配线,*任务,4,管道和塑料护套线配线,任务,5,线路的巡视和维修,在实际生产和生活中，室内供电是基本的设施，室内供电是将电能输送到用电器，这个输送线路叫做内线。内线安装的好坏直接影响到供电的质量和稳定性，是电工应知的内容。,任务,1,室内配电线路布线训练,任务目标：,1,了解室内配电线路布线的技术要求和布线方式的类型；,2,学会室内绝缘子布线、槽板布线和线管布线的操作工艺；,3,掌握室绝缘子布线和槽板布线的操作技能。,相关知识：,室内布线就是敷设室内用电器具的供电电路和控制电路，室内布线有明装式和暗装式两种。明装式是导线沿墙壁、天花板、横梁及柱子等表面敷设；暗装式是将导线穿管埋设在墙内、地下或顶棚里。,室内布线方式分有瓷夹板布线、绝缘子布线、槽板布线、护套线布线和线管布线等，暗装式布线中最常用的是线管布线，明装式布线中最常用的是绝缘子布线和槽板布线。,室内布线，应一律用绝缘导线。绝缘导线的种类很多，可分为单芯和双芯、单股和绞线、橡胶和塑料等类型。,室内电路配线可分为明,敷和暗敷两种。,明敷,：导线沿墙壁、天花板表面、横梁、屋柱等处敷设。,暗敷：导线穿管埋设在墙内、地坪内或项棚里。,一般来说，明配线安装施工和检查维修较方便，但室内美观受影响，人能触摸到的地方不十分安全,；暗配线安装施工要求高，检查和维护较困难。,配线方式一般分：瓷（塑料）夹板配线、绝缘子配线、槽板配线、塑料护套线配线和线管配线等。,根据导线的用途不同，导线横截面选择的依据也不相同。用于,220V,生活低压照明线路的导线截面，可按导线的机械强度和线路的载流量（负载流量）进行选择，不需对电压损失进行校核。,用于,380V,动力线路的导线，其截面除按机械强度和允许载波量进行选择外，还要计算电压损失进行校核。电压损失的大小，不宜超过额定电压的,5,。对于较远的动力线路，最大不超过,8,10,。,1,室内布线的技术要求,室内布线不仅要使电能安全、可靠地传送，还要使线路布置正规、合理、整齐和牢固，其技术要求如下：,（,1,）所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境的条件。导线的截面积应满足供电安全电流和机械强度的要求，一般的家用照明线路选用,2.5mm,2,的铝芯绝缘导线或,1.5mm,2,的铜芯绝缘导线为宜，,500V,以下的橡胶、塑料绝缘导线在常温下的安全载流量见表,4.1.1,。,表,4-1-1 500V,单芯橡皮、塑料电线在常温下的安全载流量,（,2,）布线时应尽量避免导线有接头，若必须有接头时，应采用压接或焊接，连接方法按导线的电连接中的操作方法进行，然后用绝缘胶布包缠好。穿在管内的导线不允许有接头，必要时应把接头放在接线盒、开关盒或插座盒内。,（,3,）布线时应水平或垂直敷设，水平敷设时导线距地面不小于,2.5m,，垂直敷设时导线距地面不小于,2m,，布线位置应便于检查和维修。,（,4,）导线穿过楼板时，应敷设钢管加以保护，以防机械损伤。导线穿过墙壁时，应敷设塑料管保护，以防墙壁潮湿产生漏电现象。导线相互交叉时，应在每
