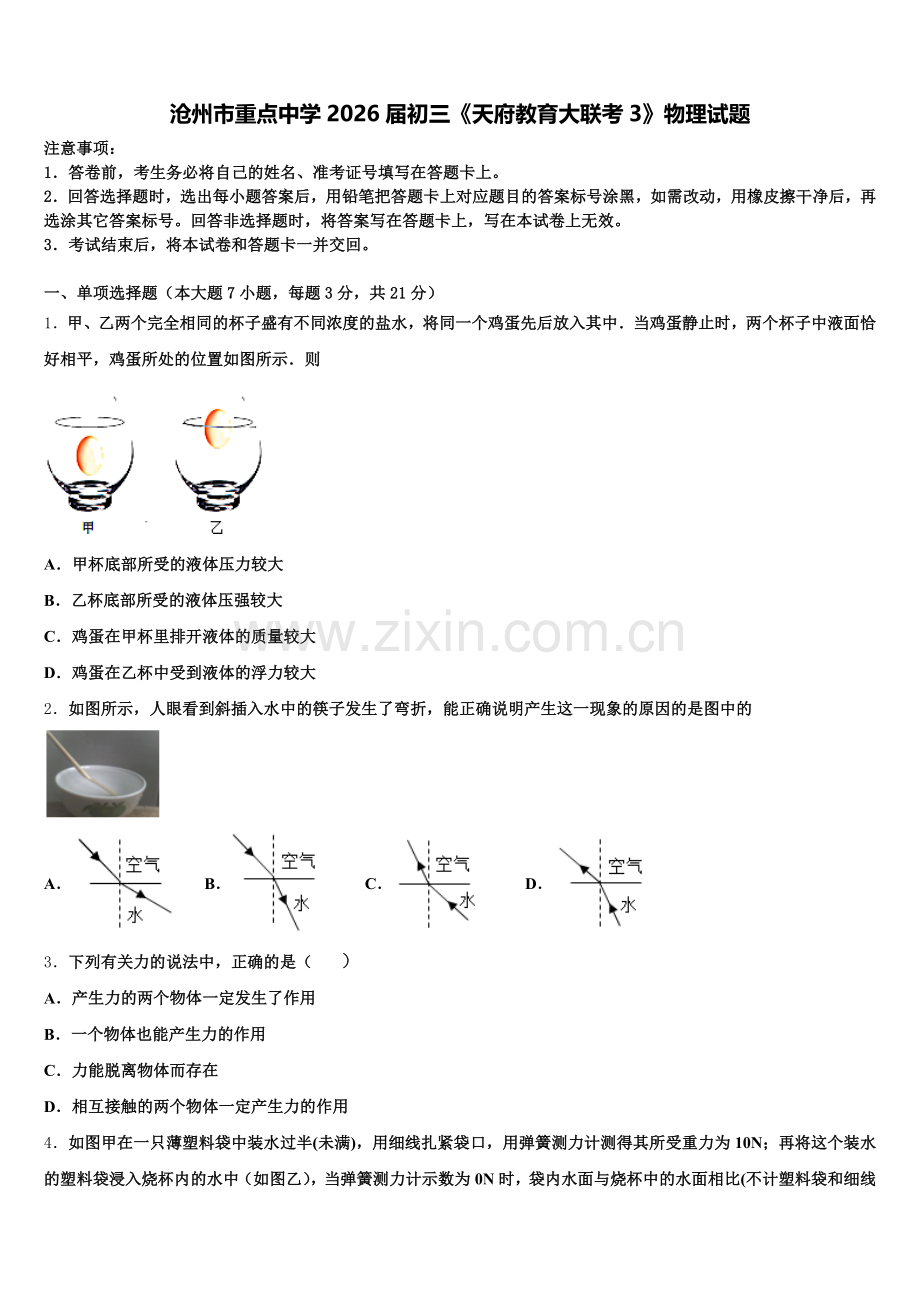

沧州市重点中学2026届初三《天府教育大联考3》物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中．当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示．则

A．甲杯底部所受的液体压力较大
B．乙杯底部所受的液体压强较大
C．鸡蛋在甲杯里排开液体的质量较大
D．鸡蛋在乙杯中受到液体的浮力较大
2．如图所示，人眼看到斜插入水中的筷子发生了弯折，能正确说明产生这一现象的原因的是图中的

A． B． C． D．
3．下列有关力的说法中，正确的是（ ）
A．产生力的两个物体一定发生了作用
B．一个物体也能产生力的作用
C．力能脱离物体而存在
D．相互接触的两个物体一定产生力的作用
4．如图甲在一只薄塑料袋中装水过半(未满)，用细线扎紧袋口，用弹簧测力计测得其所受重力为10N；再将这个装水的塑料袋浸入烧杯内的水中（如图乙），当弹簧测力计示数为0N时，袋内水面与烧杯中的水面相比(不计塑料袋和细线的重)

A．比烧杯中的水面高
B．比烧杯中的水面低
C．与烧杯中的水面相平
D．高低无法判断
5．关于物态变化，下列判断正确的是
A．冬天驾车时挡风玻璃上起雾，是液化现象
B．夏天冰棒周围冒“白气”，是汽化现象
C．冬天室外飘起的雪花，是凝固现象
D．擦在皮肤上的水变干，是升华现象
6．平面镜成像实验中，下列说法正确的是
A．平面镜所成像的大小与平面镜的大小有关
B．用玻璃板代替平面镜便于确定像的位置
C．平面镜所成像的大小与物到平面镜的距离有关
D．用光屏可以呈现虚像
7．如图所示，均匀正方体甲、乙置于水平地面上，它们对水平地面的压强相等，现沿水平方向切去一部分.关于甲、乙的密度ρ甲、ρ乙和剩余部分对水平地面的压强p甲、p乙的判断，正确的是

A．ρ甲＞ρ乙， p甲＜p乙
B．ρ甲＞ρ乙，p甲＞p乙
C．ρ甲=ρ乙，p甲＜p乙
D．ρ甲=ρ乙，p甲＞p乙
二、填空题（本大题7小题，共21分）
8．如图所示是利用太阳能电源工作的一种新型动力车。它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能电池提供的电压为120V，可供电动机正常工作的电流为10A。
太阳能电池将太阳能转化为电能的效率是_____。电动机正常工作时，将电能主要转化为_____ 能。若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是_____m/s。
9．标有“6V 1.5W”的小灯泡，通过它的电流随随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为_______Ω、_______W．

10．发射“嫦娥四号”的长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的_____大的优点：探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，整流罩温度迅速升高，在这个过程通过_____（选填：“做功”或“热传递”）增大了它的内能，由于整流罩不善于导热并且熔点高，因此能对探测器起到保护装置．
11．如图所示的电表是用来测量电能的仪表；这只电表此时的读数是____________kW·h；当电路中只有一只电饭煲接入电路，正常工作 0.5h，发现此电能表的转盘转过了1000转，则这只电饭煲的额定功率是________W．

12．衡水国际马拉松是国内最具影响力的马拉松赛事之一，去年6月李明同学参加了迷你马拉松（全程5km），他跑完全程用了41min40s,他全程的平均速度是____m/s,比赛时，他感觉路边的路灯都在往后退，是以__ 为参照物。
13．如图所示，在水平拉力F的作用下，物体A以0.2m/s的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3N，则A与地面间的摩擦力f＝_____N，拉力F的功率_____W（滑轮、弹簧测力计的重力以及滑轮与绳的摩擦不计）；若A与地面间的摩擦力不变，当机械效率为80%时，拉力F为_____N。

14．如图是某电器设备的部分电路，电源电压U=4.5V保持不变，灯泡L标有“6V6W”字样，已知闭合开关S1和S3时，电路消耗的功率为2.025W．若电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器R2的阻值在0﹣20Ω内可调，只闭合开关S2，在保证电表安全的情况下，灯泡L消耗的电功率的变化范围是_____（不计灯丝电阻随温度的变化）。

三、作图题（共7分）
15．如图，两个完全相同的空心塑料球A和B，用两根完全相同的绝缘丝线将两球悬挂在天花板上的一点，当M、N两处都带上适量负电后，A，B两球“恰好接触而不挤压对方”．请画出B球除重力外的受力示意图．

16．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.

17．在图中画出与入射光线对应的折射光线．
（____）

四、实验题（本大题共5小题，共20分）
18．以下是某实验小组进行的两组光学实验：

（1）图甲是“探究平面镜成像特点”的实验．
①实验中选取两只完全相同的蜡烛，是为了比较像和物的_____关系；
②蜡烛到玻璃板的距离为5cm时，像与物体的距离为_____cm；
③将蜡烛远离玻璃板，像的大小将_____（选填“变大”、“变小”或“不变”）．
（2）图乙、丙、丁是探究“凸透镜成像规律”的实验．①让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，把蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个倒立、_____的实像（选填“放大”、“缩小”或“等大”）；
②若烛焰在光屏上所成的像如图丁所示，为了使像能清晰地呈在光屏中央，应将凸透镜向_____（选填“上”或“下”）移动；
⑧若蜡烛远离透镜时，像的大小将_____（选填“变大”、“变小”或“不变”）
④如丙图所示，若将蜡烛与光屏对调，所成像与_____原理类似（选填“放大镜”、“照相机”或“投影仪”）．
19．小明用如图所示装置来研究凸透镜成作规律.
实验前，应调整烛焰、凸透镜和光屏的位置，使三者的中心在____________．如图所示，当凸透镜位于光具座图示位置时，光屏上出现了烛焰清晰的像，该像是倒立、____（选填“缩小”“放大”或“等大”）的像.在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移到某处（图中未标出），光屏上再次出现了烛焰清晰的像，该像是____________（选填“缩小”“放大”或“等大”）的像.在图中，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的____________（选填“上”或“下”）方.
20．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
用笔画线代替导线将图甲中的实物连接完整．把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
21．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：

（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（_______）
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P．发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路
B．R断路
C．R短路
（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为_____A，它的阻值是_____Ω。
22．某科技小组同学发现实验室有一只标有“XkΩ”的电阻（X为模糊不清的一个数字），为了测出这只电阻的阻值，他们进行了如下探究：

（1）首先设计的实验电路如图1所示，使用的器材有：两节新干电池、待测电阻RX、电压表V （0〜3V、0〜15V量程）、电流表A（0〜0.6A、0〜3A量程）、滑动变阻器（标有“50Ω 1A”）、开关、导线若干．实验后发现，该方案无法测出电阻Rx的值，其主要原因是____．
（2）小李设计的电路图如图2所示，其中定值电阻R0=2kΩ．他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出电压表示数U=2V，与两节干电池能提供的电压相差很大．老师告诉他，电压表相当于一个能显示自身两端电压的定值电阻．则根据小李的测量数据和电源电压（取3V），可估算出电压表自身的电阻为____Ω．
（3）小组其他同学设计的实验电路如图所示，在电源电压恒定且已测出的条件下，能先测出电压表自身电阻后，再测出Rx阻值的电路是____．
（4）他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差．在正确方案的基础上，通过下列操作，能实现多次测量Rx阻值的是____．
A．改变电源电压
B．将R0换成50Ω的定值电阻
C．将电压表换成“0〜0.6A”的电流表
五、计算题（本大题共2小题，共13分）
23．工人用图甲所示的滑轮组运送建材上楼, 每次运送量不定．滑轮组的机械效率随建材重量变化的图象如图乙，滑轮和钢绳的摩擦力及绳重忽略不计， g 取10N/ kg．
若某次运送建材的质量为50kg． 则建材的重力是多少?若工人在1min 内将建材匀速竖直向上提升了12m，作用在钢绳上的拉力为200N，求拉力的功率．当滑轮组的机械效率为60% 时，运送建材的重力是多大？
24．2018年9月23日，广深港高铁香港段正式运营。广深港高铁全程141千米。其中内地段115千米，香港段26千米，李菲在国庆节期间乘坐高铁从广州南到香港。列车时刻表如下：
站序
站名
到站时间
出发时间
停留时间
路程
01
广州南
-
7:55
-

02
虎门
8:12
8:14
2分钟

03
深圳北
8:31
8:36
5分钟
115km
04
香港西九龙
8:55
-
-
141km
列车中途经过一个隧道，当他所在的车厢进隧道时，看到车厢内显示屏上的示数为216km/h，他用手表开始计时，经过20s车厢出隧道，求：
列车由广州南到深圳北的平均速度；设想列车在隧道中匀速运动，则该隧道的长度。
六、综合能力题（本大题共3小题，共18分）
25．小莉去山区旅游，坐在汽车里通过了弯弯绕绕很长一段路程来到了一座村庄.村民告诉她还只是在半山腰，她感到很惊讶．为什么汽车要走这么长的路程呢?小莉回校后请教了科学老师用如图所示的斜面进行模拟实脸.在保持斜面高度不变的情况下，改变斜面的长度，发现斜面越长，拉动小车匀速上升的力F越小．

（1）由此她明白了很长的山路使汽车_________（选填“省力”或“省功”）的作用．
（2）一辆总质量为2000千克的汽车以10米/秒的速度匀速通过一段长3750米的路程，提高250米，需要的时间为________秒，所做的有用功为________焦．（g=10N/kg）
26．如图是小明和小丽设计的拉力健身器示意图，在拉环处加拉力时，滑杆PQ可随之自由滑动（导线对滑杆滑动无影响）．已知：在弹性限度内，弹簧伸长的长度与受到的拉力大小成正比．老师认为他们的设计有不足之处，应在电路中串联一个定值电路．
串联的定值电阻在电路中的作用是________． 小明和小丽的改进方案分别如下：
小明：把定值电阻串联接在A、B之间．
小丽：用定值电阻替换电流表．
若按照小明的方案，闭合开关，向右拉动拉环，滑片P向右移动的过程中，电压表的示数________（填“变大”、“变小”或“不变”），若按照小丽的方案，闭合开关，当拉力为0N时，滑片P在B端，电压表示数为0V，当拉力为300N时，电压表示数为3V；当拉力为600N时（在弹性限度内）电压表示数________6V（填“大于”、“小于”或“等于”）．
27．阅读短文并回答下列问题：
光的全反射
一束激光从某种玻璃中射向空气(如图甲所示)，保持入射点不动，改变入射角(每次增加0.2°)，当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫作光的全反射，发生这种现象时的入射角叫作这种物质的临界角．当入射角大于临界角时，只发生反射，不发生折射．
上述玻璃的临界角是___________．折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为___________．当光从空气射向玻璃，__________(选填“会”或“不会”)发生光的全反射现象．一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入(如图乙所示)，请在图中完成这束入射光的光路图________
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．由于两杯完全相同，所以F甲小于F乙，A错误；
B．甲杯中的V排大，所以ρ液小，根据p=ρ液gh，深度相同，甲液体的密度小于乙液体的密度，所以p甲小于p乙．B正确；
C．根据浮力的公式F浮=ρ液gV排，在浮力相同时，排开液体的质量也相同，C错误；
D．因为鸡蛋在甲、乙两杯中处于悬浮和漂浮状态，所以，浮力都等于自身的重力，是相等的，D错误．
2、D
【解析】
人眼看到水中的筷子，光由筷子射出经过水面折射，进入空气，再进入人眼中，当光从水中斜射入空气中时，折射角大于入射角，故D正确，ABC错误．
选D．
切记看到水中的筷子，是筷子反射的光线由水中射出进入人眼中，所以光线应由水面下向上射出，切不可弄反．
3、A
【解析】
A．力是物体对物体的作用，故产生力的两个物体之间一定发生了作用，故A正确。
B．力是物体对物体的作用，力的产生，至少要有两个物体，故B错误。
C．力是物体对物体的作用，力不能脱离物体而单独存在，故C错误。
D．相互接触的物体不一定有力的作用，比如并排放置，不相互挤压的桌子之间没有力的作用，故D错误。
重点是力的概念及其理解，知道力是物体对物体的作用，力不能脱离物体而存在，且一个力产生，最少有两个物体。
4、C
【解析】
试题分析：由液体的浮力可知，薄塑料袋所受的浮力等于所排开的液体所受的重力，由于内外的液体都是水，液体的密度是相等的，所以里面水的体积正好等于它所排开的水的体积，所以液面是相平的，应选C．
考点：浮力
5、A
【解析】
根据题中“关于物态变化，下列判断正确的是”可知本题考查物态变化的判定。分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态。然后再根据物态变化的定义去分析判断。
【详解】
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，附着在挡风玻璃上，故A正确；
B、冰棒周围冒“白气”，是空气中的水蒸气遇冷后液化为小水滴，故B错误；
C、室外飘起的雪花，是空气中的水蒸气遇冷凝华为固体的冰晶，故C错误；
D、擦在皮肤上的水变干，是汽化（蒸发）现象，故D错误；
6、B
【解析】
A、平面镜所成像的大小与物体的大小有关，与平面镜无关，故A错误；
B、用玻璃板代替平面镜，既能成像，又能观察到替代的物体，便于确定像的位置，故B正确；
C、平面镜所成像的大小与物体大小相等，与物体到平面镜的距离无关，故C错误；
D、光屏能承接实像，虚像不能呈现在光屏上，故D错误．
7、B
【解析】
因为甲、乙对水平地面的压强相等，所以ρ甲gh甲=ρ乙gh乙，即ρ甲h甲=ρ乙h乙，由图可知h甲＜h乙，故ρ甲＞ρ乙；现沿水平方向切去一部分，剩余的高度相同，根据p=ρgh得到p甲＞p乙．

二、填空题（本大题7小题，共21分）
8、15% 机械 6.4
【解析】
（1）太阳能电池1s输出的电能：W=UIt=120V×10A×1s＝1200J；
太阳能电池板1s接收的能量为：E=1000J/（m2•s）×8m2×1s=8000J；
则太阳能电池将太阳能转化为电能的效率：η==15%；
（2）电动机工作时，消耗电能，主要产生机械能，主要将电能转化为机械能；
转化成的机械能为：W机=Wη′=1200J×80%＝960J；
电动机的输出功率为：P==960W；
因为做匀速直线运动，所以由P==Fv得到，该车匀速行驶的速度：v==6.4m/s。
9、20 0.8
【解析】
把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，由U＝IR可知，三灯泡两端的电压相等，则每只灯泡两端的电压：UL＝＝4V，由图象可知，此时电路中的电流I＝0.2A，由I＝可得，此时每只灯泡灯丝的电阻：RL＝＝20Ω，每只灯泡的功率：PL＝ULI＝4V×0.2A＝0.8W．
由串联电路的特点知，把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相同分得的电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出每只灯泡的电阻，利用P＝UI求出实际功率．
10、热值 做功
【解析】
长征三号乙运载火箭三级发动机采用液氢为燃料，这是利用液氢的热值大的优点，同样质量的氢燃料与其它燃料相比，释放内能大，做功多，故用氢做燃料；
探测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，克服摩擦做功，机械能转化为内能，使整流罩温度迅速升高，所以在这个过程是通过做功的方式增大了内能．
11、1．6 822
【解析】
从表盘上可以看出此时的读数为1.6kW•h，电表的转盘在2.5h内消耗的电能
W=1/2522kW•h×1222=2．4kW•h，
该取暖器的电功率
P=W/t=2.4kw•h/2.5h=2.8kW=822W．
12、2 自己
【解析】
试题分析：s=5km=5000m，t=41min40s=2500s，他全程的平均速度是：；
在选择参照物后，观察被研究的物体与参照物之间是否有位置的变化，如果有位置变化，则说明物体在运动；李明同学在比赛中向前运动，则路灯相对于李明同学位置不断后退，所以他选择的参照物是他自己。
考点：变速运动与平均速度 参照物及其选择
13、6 1.2 3.75
【解析】
由图知道，水平拉力F与弹簧测力计的拉力是相等的，所以，拉力F=3N；由于使用动滑轮省一半力，所以拉力F是摩擦力的一半，即摩擦力大小是：f=2F=2×3N=6N；由于使用动滑轮省一半力，但要多移动一半的距离，所以绳子自由端运动的速度是物体A运动速度的2倍，即v绳 =2vA =2×0.2m/s=0.4m/s，所以，拉力F的功率：=3N×0.4m/s=1.2W；当机械效率为80%时，即=80%，所以，拉力是：=3.75N。
14、0.375W～2.16W
【解析】
由电路图可知，只闭合开关S2时，灯泡L与R2串联，电流表测电路中的电流，电压表测R2两端的电压，灯泡的额定电流：IL==1A，灯泡的电阻：RL==6Ω，因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流I大=0.6A，则灯泡消耗的最大功率：PL大=I大2RL=（0.6A）2×6Ω=2.16W，当电压表的示数最大值U2=3V时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：UL′=U-U2=4.5V-3V=1.5V，灯泡L消耗的最小功率：PL小＝=0.375W，所以，灯泡L消耗的电功率的变化范围0.375W～2.16W。

三、作图题（共7分）
15、见解析
【解析】
试题分析：B球受丝线的拉力F、重力G和A球对它的排斥力N，作用点可以都在重心，如图所示：

考点：力的示意图；电荷间的相互作用规律
16、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示
17、见解析
【解析】
根据通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：

点睛：解答此题的关键是掌握凸透镜的三条特殊光线．

四、实验题（本大题共5小题，共20分）
18、大小 10 不变 放大 下 变小 照相机
【解析】
（1）①两只蜡烛大小相同，当后面的蜡烛与前面蜡烛的像完全重合时，可以证明像与物大小相同，即两只蜡烛等长是为了比较像与物大小关系用的；
②蜡烛到玻璃板的距离为5cm时，根据平面镜成像的特点知道，物距等于像距，所以，像到平面镜的距离也是5cm，故像与物体的距离是：5cm+5cm＝10cm；
③平面镜成的像与物大小相同，和物到镜的距离无关，所以，当蜡烛远离玻璃板时，像的大小将不变；
（2）①凸透镜对光线具有会聚作用，由图乙知道，当平行光线经凸透镜后会聚到一点，且光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到凸透镜的距离为焦距，所以，图乙所示透镜的焦距是：30.0cm﹣20.0cm＝10.0cm．把蜡烛放到距凸透镜15cm的位置时，即物体处于1倍焦距和2倍焦距之间，所以此时光屏上成一个倒立、放大的实像；
②丁图中像的位置偏高，因为过光心的光线经凸透镜后方向不变，所以，为了要使烛焰的像清晰地成在光屏的中央，应该将凸透镜向下移动．
③将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，所以光屏应当靠近透镜，且光屏上的像会变小；
④由丙图知道，若将蜡烛与光屏对调时，u＞2f，成倒立、缩小的实像，是照相机的原理．
19、同一高度 放大 缩小 上
【解析】
（1）实验前，为了使烛焰的像可以成在光屏的中央，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度．
（2）蜡烛到凸透镜的距离小于光屏到凸透镜的距离，因此蜡烛到凸透镜的距离大于一倍焦距小于二倍焦距，即光屏上得到倒立、放大的实像，应用于投影仪；
（3）在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移，相当于增大物距，减小像距，根据折射光路是可逆的，当光屏上再次成清晰的像时，此时应该物距大于二倍焦距，则所成像应该为倒立缩小的实像．
（4）蜡烛燃烧一段时间后高度减小，由于过光心的光线传播方向不变，所以烛焰的像将位于光屏中心的上方；
20、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：

（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
21、 B C 0.3 9
【解析】
（1）变阻器按一下一上接入电路中，由图丙可知，电压表应选用小量程与电阻并联，如下图所示：

（2）实验前，为保护电路，滑动变阻器的滑片应置于阻值最大处的B端；
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数；
A．若滑动变阻器断路，整个电路断路，两表都没有示数，不符合题意；
B．若R断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意；
C．若R短路，电压表也被短路而没有示数，此时电路为通路，电流表有示数，符合题意。
（4）当电压表的示数如图丙所示时，电压表选用小量程，分度值为0.1V，示数为2.7V；电流表的示数如图丁所示，电流表选用小量程，分度值为0.02A，则通过定值电阻的电流大小为 0.3A，它的阻值R==9Ω。
22、电流太小，无法用电流表直接测出4CA
【解析】
（1）实验室有一只标有“XkΩ”的电阻，即电阻为几千欧姆，电源电压为3V，由欧姆定律，（若为1千欧姆）通过其的最大电流为0.003A，远小于电流表小量程的分度值为0.02A，无法用电流表直接测出；
（2）闭合S1，断开S2，电压表与定值电阻串联，电压表示数U=2V，定值电阻电压为3V﹣2V=1V，电压表示数为定值电阻电压的=2倍，根据分压原理，可估算出电压表自身的电阻为2×2kΩ=4kΩ；
（3）A选项中，开关向左打若能测量出待测电阻电压，则开关向右打时，电流从电压表负接线柱流入，无法测量定值电阻的电压；
B选项中，根据并联电路各支路互不影响，开关断开与闭合时，电压表示数不变，无法测待测电阻的电压；
C选项中，开关向上打和向下打，待测电阻和定值电阻分别与电压表串联，电压表示数分别为UX、U1，由串联电路电压的规律可分别求出两电阻的电压为：UX=U﹣U1，U0=U﹣U2，
根据分压原理有：=﹣﹣﹣﹣﹣①
=﹣﹣﹣﹣﹣﹣②，
因U、U1、U2、R0为已知量，由①②可求出待测电阻；C可行；
D选项中，只能测量出待测电阻与串联时的电压，不可行；
（4）对上面的C方案，
A．若改变电源电压，则可得出不同的电压值，由①②可得出几组电阻值，可取平均值减小误差；可行；
B．将R0换成50Ω的定值电阻，由①②只能测量出一个电阻值，不可行；
C．将电压表换成“0〜0.6A”的电流表，因电源电压已知，S2打到上端时，也只能测量出一个电流值，求出一个电阻值，不可行；故A正确。

五、计算题（本大题共2小题，共13分）
23、（1）500N；（2）80W；（3）600N
【解析】
（1）建材的重力：G=mg=50kg×10N/kg=500N；
（2）由图可知，n=2，则1min绳子自由端移动的距离s=2h=2×12m=24m，拉力做的功：W=Fs=200N×24m=4800J，拉力的功率：P=W/t=4800J/60s=80W；
（3）由图象可知，当η=50%时，重物G=400N，因为η=W有/W总=W有/（W有+W额）=G/（G+G动），所以，50%=400N/（400N+G动），解得，G动=400N，当η′=60%时，η′=G′/（G′+G动），即60%=G′/（G′+400N），解得，G′=600N．
24、（1）191.7km/h；（2）1200m.
【解析】
（1）列车由广州南到深圳北所用的时间：t=8:31-7:55=36min=0.6h，列车由广州南到深圳北的平均速度:v=191.7km/h;
（2）列车在隧道中的速度：216km/h=m/s=60m/s，则该隧道的长度：

六、综合能力题（本大题共3小题，共18分）
25、省力 375 5×106
【解析】
(1)汽车利用斜面上升时，增大了运动的距离，可以省力，但不能省功；
(2)因为，所以汽车通过3750米路程所用的时间：；
汽车所做的有用功为：W=Gh=mgh=2000kg×10N/kg×250m=5×106J.
26、保护电路 不变 小于
【解析】
（1）由电路图可知，如果电路中没有定值电阻，当滑片P在最左端时，电源短路，会烧坏电流表和电源．接入定值电阻后，即使滑片在最左端时，也不会造成电路短路，由此可知定值电阻的作用是保护电路．（2）①若按照小明的方案，把定值电阻串联接在A、B之间，电压表测电源电压，电源电压不变，向右拉动拉环，滑片P向右移动的过程中，电压表示数不变．②若按照小丽的方案，设串联电路的定值电阻为R，闭合开关时，电路电流，由可得，电压表示数，由此可知，电压表示数与滑动变阻器接入电路的电阻不成正比，且随滑动变阻器接入电路的阻值越大，电压表示数增加变慢；因为拉力与滑动变阻器接入电路的阻值成正比，所以电压表示数与滑动变阻器接入电路的阻值不成正比，因此当拉力为300N时，电压表示数为3V；当拉力为600N是300N的两倍，电压表示数小于电压表原来示数的2倍，即电压表示数小于3V×2＝6V．
（1）根据电路图，分析电路结构，判断接入定值电阻的作用；（2）①根据电路图，根据电路结构判断，根据小明的设计，向右拉动拉环，滑片P向右移动的过程中，电压表的示数如何变化；②分析小华的电路设计，根据串联电路特点、欧姆定律判断电压表示数大小．
27、1.8° 反射光 不会
【解析】
（1）由题意可知，当入射角增大到引1．8°时，折射光线消失，故临界角为1．8°；
（2）发生全反射时，入射光几乎全部变成了反射光；
（3）由于光从空气射向玻璃时，折射角是小于入射角的，所以不会发生全反射现象；
（4）光路图如上图所示．
