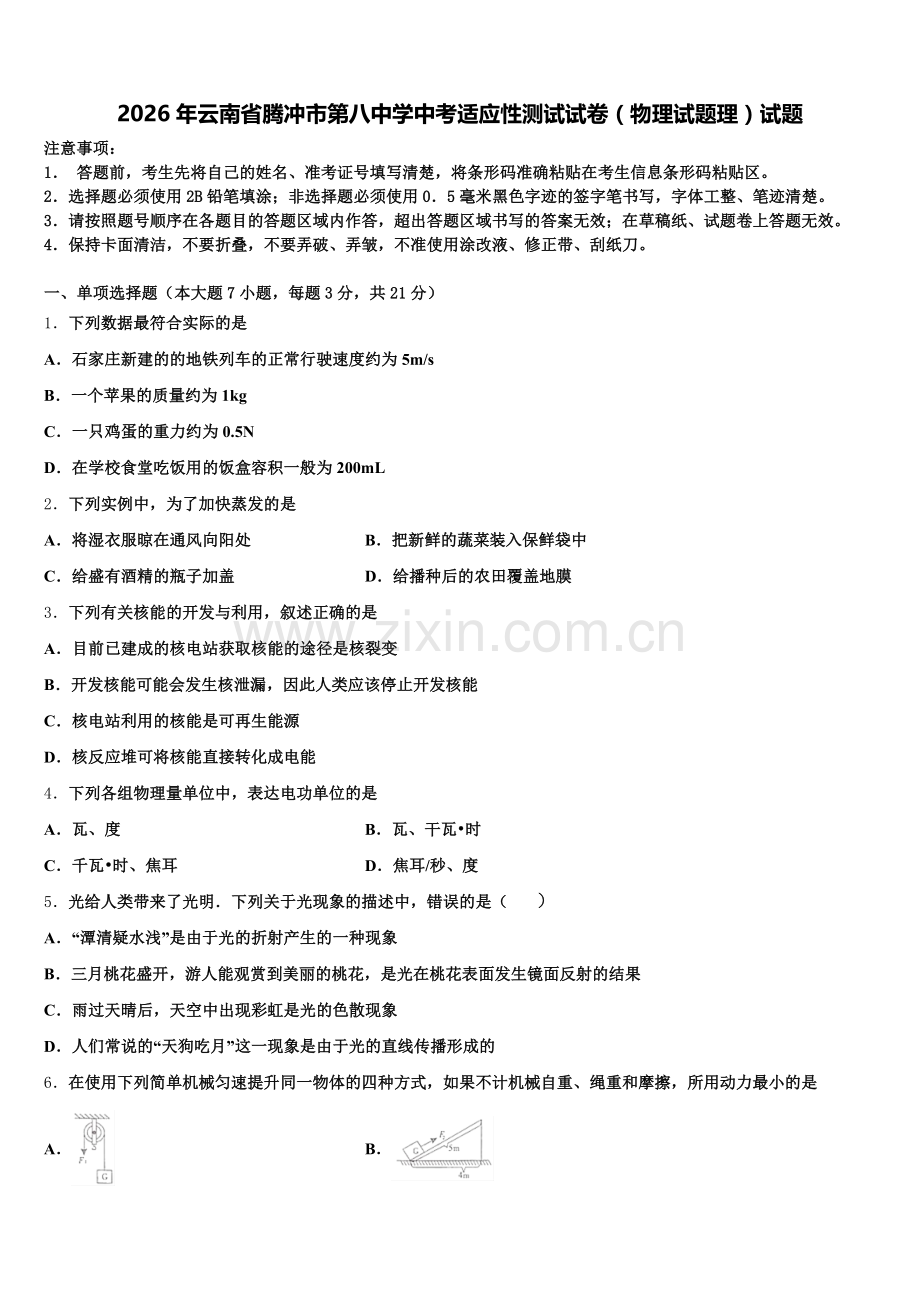

2026年云南省腾冲市第八中学中考适应性测试试卷（物理试题理）试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列数据最符合实际的是
A．石家庄新建的的地铁列车的正常行驶速度约为5m/s
B．一个苹果的质量约为1kg
C．一只鸡蛋的重力约为0.5N
D．在学校食堂吃饭用的饭盒容积一般为200mL
2．下列实例中，为了加快蒸发的是
A．将湿衣服晾在通风向阳处 B．把新鲜的蔬菜装入保鲜袋中
C．给盛有酒精的瓶子加盖 D．给播种后的农田覆盖地膜
3．下列有关核能的开发与利用，叙述正确的是
A．目前已建成的核电站获取核能的途径是核裂变
B．开发核能可能会发生核泄漏，因此人类应该停止开发核能
C．核电站利用的核能是可再生能源
D．核反应堆可将核能直接转化成电能
4．下列各组物理量单位中，表达电功单位的是
A．瓦、度 B．瓦、干瓦•时
C．千瓦•时、焦耳 D．焦耳/秒、度
5．光给人类带来了光明．下列关于光现象的描述中，错误的是（ ）
A．“潭清疑水浅”是由于光的折射产生的一种现象
B．三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生镜面反射的结果
C．雨过天晴后，天空中出现彩虹是光的色散现象
D．人们常说的“天狗吃月”这一现象是由于光的直线传播形成的
6．在使用下列简单机械匀速提升同一物体的四种方式，如果不计机械自重、绳重和摩擦，所用动力最小的是
A． B．
C． D．
7．下列现象中属于光的折射的是
A．站在岸边能看到水里的鱼
B．阳光下树的影子
C．全班同学都能看到黑板上的字
D．蓝天白云在湖中形成倒影
二、填空题（本大题7小题，共21分）
8．在银河系、宇宙、太阳系中尺度最大的是___；在水银、硅、铁、玻璃中，属于半导体材料的是____；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是______；天然气属于_______（选填“可再生”或“不可再生”）能源；用天然气烧水的过程中，水的内能____(选填“增大”、“减小”或“不变”)，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有_________的．
9．春节期间，在许昌鹿鸣湖公园里，小红向平静的湖水中观察，她看到了“鸟在水中飞、鱼在云中游”的美丽画面。当鸟距水面5m时，它的“倒影”距水面_____m，小红看到的“鸟”在湖水中的“倒影”是_____（选填“实像”或“虚像”）。“鸟”在湖水中的“倒影”是属于光的_____现象。
10．已知凸透镜的焦距为10厘米，把烛焰放在主光轴上距离凸透镜30厘米处，凸透镜成的像是______立的．将它移至距离凸透镜15厘米处的过程中，凸透镜成像的大小逐渐______．若要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜______厘米处．
11．好的音响设备不但要求“扩音”效果好，还要求有较高的“保真度”，“扩音”是使声音的_____变大，“保真”是要求较好地保持原声的_____。
12．5月17日23时48分，我国在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。地面控制中心通过___________波向它发出指令，这种波在真空中传播的速度为______m/s；卫星穿过大气层时，与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了内能。
13．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象。“鱼在云上游”是鱼由于光的_____形成的虚像和云由于光的__________形成的虚像同时出现的现象。
14．刚装修完的房子,打开房门就会闻到刺鼻的气味,这是_____运动的结果．为了减少新房子有害气体对人体造成的危害,根据温度越高,______越快,可以采取在高温季节来临前装修完并搁置一段时间、加强通风等措施．
三、作图题（共7分）
15．如图，F、O点分别为凸透镜的焦点和光心，完成光路图；

16．如图甲为探究电流做功与电流大小的关系的装置，请用笔画线代替导线，将图甲中的实物连接图补充完整．

17．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；
（_____）

四、实验题（本大题共5小题，共20分）
18．如图所示，在水平木板上，用弹簧测力计水平拉动木块做水平匀速直线滑动.依据___________可确定木块受到的滑动摩擦力与拉力大小相等，在这一过程中，木块机械能的大小将___________.

19．小晋在实验室利用天平（含砝码）、量筒、烧杯和细线等器材，对某种合金和水的密度进行了探究：

（1）小晋首先对该种合金材料制成的不同合金块进行探究。
①将天平放在水平桌面上并将游码归零后，若指针静止时位置如图1A所示，则应将平衡螺母向_____（选填“左”或“右”）端调节；
②图1B是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为_____g；
③图1C是他用量筒测量②中合金块体积的情景，则该合金块的体积是_____cm3；
④通过上述探究，则该合金块的密度是为_____g/cm3。
（2）小晋接着对水进行探究，描绘出质量与体积的关系图线如图1D中甲所示。他分析后发现，由于误将烧杯和水的总质量当成了水的质量，导致图线甲未经过坐标原点。由此推断：水的质量与体积的关系图线应是_____（选填图D中“乙”、“丙”或“丁”）。
（3）小晋还想用“排水集气法”探究空气密度，装置如图2所示。主要的实验步骤如下：
①用电子天平测出打足了气的篮球质量m1；
②测量出集气瓶的内径并算出其内部横截面积S；
③集气瓶装满水，口朝下放在水槽内，带夹导管一端连接篮球的气嘴，另一端放在瓶内，准备排水集气；
④轻轻松开导管夹，让篮球内的空气进入集气瓶，在篮球体积没有明显减小前，停止放气；
⑤测出放气后篮球的质量m2；
⑥调整瓶的高度，使瓶内外水面相平，测量瓶内空气柱的高度h，此时瓶内气压（________）选填“大于”、“等于”或“小于”）瓶外气压，瓶内空气密度等于瓶外空气密度；
⑦利用密度公式算出集气瓶内空气密度。则空气密度的表达式为ρ＝_____。（用所测物理量表示）
20．某同学在探究物态变化的实验中，在试管中放入少量碘．塞紧盖子放入热水中，观察到试管中固态碘逐渐消失，变为紫色的碘蒸气并充满试管．此过程固态碘发生的物态变化是______（填物态变化的名称）．在上述实验中，小明同学猜想：固态碘是先变成液体，再变成气体，因为速度太快，液态碘出现的时间太短，因而没有观察到．为验证猜想，他查询了一些小资料：碘的熔点是113.5℃；碘的沸点是184.4℃；水的沸点是100℃．
请你根据上述资料分析说明小明的猜想为什么是错误的：______．为了进一步探究此类现象，小明在试管中放入适量温水，然后放入一小块干冰（固态二氧化碳），此时观察到水中有大量气泡产生，同时水面上有大量白雾．水中大量的气泡是由______形成的．水面上大量的白雾是由______形成的．
21．小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯的额定电压可能是“1.5V”、“2.0V”或“2.8V”，小灯泡功率相差不大

（1）如图1是小张同学没有连接完的实物电路，请你用笔画线代替导线，将实物电路连接完整（要求滑片向右滑时，灯泡变暗）
（_____）
物理量
实验序号
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.17A
暗
2
2.0V
0.22A
正常发光
3
3.0V
0A
不发光
（2）小张正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示。则他们所用电源的电压为_____伏，甲同学所用小灯的额定功率为_____瓦。
（3）同座位的小明实验时，当他连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的小张一惊，提醒小明实验中有问题。请你帮助小明找出实验中两个操作不当之处：
①_____；
②_____。
（4）小明同学改正了操作错误重新连接好电路后，当小明同学所选用的小灯正常发光时，电压表的示数如图2所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_____欧，小明同学所选用小灯泡正常发光时的电流为_____安。
22．小明探究电流与电阻的关系，实验器材有：电源（电压不变）、电阻箱、滑动变阻器A（0﹣500Ω）；滑动变阻器B（0﹣20Ω）、电流表、电压表、开关和导线。

（1）请在图甲中用笔画线代替导线，完成电路连接。
（______）
（2）在实验中将滑片P从一端缓慢移到另一端的过程中，发现在很大一段范围内电压表的示数变化很小，电压调节非常不方便，于是小明换用了滑动变阻器_____（选填“A”或“B”），解决了这个问题。接着小明按正确实验步骤开始实验，开关闭合时，两表的示数如图乙（a）、（b）所示，则电源电压为_____V．小明移动滑片，使电压表示数为6V，记录电流表示数，然后改变电阻箱的阻值继续实验。要保证小明能够完成实验，电阻箱可连入电路的阻值范围是____________。
（3）小明顺利完成实验，得到如下表所示的数据，则实验结论是：_________________。
U/V
6
6
6
6
R/Ω
12
15
20
30
I/A
0.5
0.4
0.3
0.2
（拓展）实验后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，再利用一个10Ω的定值电阻及原有实验部分器材设计了如图所示的电路图。

①只闭合S1，调节滑片P使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值_____（选填“变大”、“变小”或“不变”），再闭合S2，此时电压表示数为5V；
③灯泡的额定功率P额＝_______W。
五、计算题（本大题共2小题，共13分）
23．2017年4月16日，国产大飞机C919在上海浦东国际机场4号跑道进行首次高速滑行测试．假如测试当天，C919的总质量为60t，飞机轮与地面的总接触面积2m2，在水平跑道上匀速直线运动的过程中受到的摩擦阻力是飞机总重的0.1倍，g取10N/kg，求：
C919的重力大小；C919静止停放在水平跑道上时对地面的压强大小；C919匀速直线运动的过程中牵引力的大小．
24．几千年来中国的厨艺最讲究的就是“火候”二字．现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化控制食物在不同时间段的温度，以得到最佳的口感和营养，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
S和S1都闭合时电饭锅的电功率；电热丝R2的阻值；这30min内电饭锅产生的热量．
六、综合能力题（本大题共3小题，共18分）
25．2017年4月26日，我国自行建造的航空母舰顺利下水，航母编队有多种舰船及舰载机组成，执行多种作战任务．
飞行员发现航母渐渐远去，这是以________为参照物得到的结论． 飞行员在空中执行任务期间是通过无线电波（光波的一种）进行相互联系的，这种波在空气中传播的速度与光速相等，这种无线电波的速度大小是________m/s． 在飞机旁的工作人员佩戴有耳罩的头盔，这是在________减弱噪声． 编队中的导弹护卫舰利用超声波﹣﹣声纳探测海底深度，当向海底发射超声波2s后收到从海底反射回来的超声波．已知当时声音在海水中的传播速度为1531m/s，此舰所在处的海底深度为多少_____？ 当质量为18000kg的飞机停在航母甲板上时，轮子与甲板接触的总面积约为1.5m2，试求此时飞机对甲板的压强是多少Pa______？
26．为探究物体在水中受到的浮力大小与浸入水中的体积和深度的关系，小明和小华把装满水的溢水杯放到台秤上，溢水杯口下方放置一空量筒。用细线系住金属块并挂在弹簧測力计上，测力计示数为G．然后将金属块缓慢浸入水中，且始终不与杯接触，如图。

（1）金属块浸没前的过程中，测力计示数逐渐变小，说明浮力大小逐渐_____。据此，小明认为金属块受到的浮力随浸入水中的深度增大而增大；而小华则认为浮力随浸入水中的体积增大而增大，根据以上实验你认为下列说法正确的是_____。
A．只有小明的观点合理 B．只有小华的观点合理
C．两人的观点都不合理 D．两人的观点都合理
（2）接下来他们继续实验，增大金属块浸没在水中的深度，发现测力计的示数始终不变且为F，据此可得出_____的观点不具有普遍性。这个过程中金属块受到的浮力F浮＝_____。
（3）为了深入研究，他们测出量筒中水的体积V排，水的密度用ρ水表示，其重力G排＝_____，通过比较数据发现F浮＝G排，换用不同的物体和液体重复上述实验，都能得出F浮＝G排，说明决定浮力大小的根本因素是G排。
（4）从金属块开始浸入直至浸没一定深度的过程中台秤的示数变化情况是_____。
27．随着中国铁路的发展，高铁时代已经来临。今年4月，为满足旅客踏青出游需要，江西南昌加开“春游高铁专列”。小源和小军同学去江西婺源旅游，爱思考的他们发现了许多与物理有关的知识。
在站台候车时，他们发现高铁采用的是电力机车，车顶上只连接了一根电源线，请根据牵引供电系统原理示意图提出一个相关的问题：__________.列车到站前要提前刹车，这是因为列车刹车后由于__________，还要继续运动一段距离；列车刹车时__________能转化为内能。通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同。他们想：车厢的照明灯是并联的，并联电路中电流有什么样的规律呢?
①小源同学设计的电路如图甲所示，通过实验并得到表一数据：
表一：
电流
第1次
第2次
第3次
第4次
I1/A
0.18
0.22
0.24
1.4
I2/A
0.18
0.22
0.24
0.28
I/A
0.36
0.44
0.48
0.56
②小军同学设计的电路如图乙所示，用电流表依次测出A．B． C三处的电流，得到表二数据：
表二：
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
0.10
0.12
0.22
（分析与论证）
①小源同学分析数据时，发现表格中有一个数据错误，请指出其错误的原因：__________；
②改正错误后，根据他们的实验数据可以得到：并联电路干路中的电流__________各支路电流之和；讨论交流后发现两人的实验设计都有不足之处，请指出：
小源：__________；
小军：__________.
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 地铁列车的正常行驶速度约为60m/s，骑自行车的速度大概5m/s，故A不符合实际；
B. 一个苹果的质量约为0.2kg左右，所以B不符合实际情况；
C. 10个鸡蛋的质量大约1斤=500g，所以一个鸡蛋的质量约50g=0.05kg，鸡蛋的重力为G=mg=0.05kg×10N/kg=0.5N，故C符合实际；
D. 饭盒的尺寸大概长15厘米，宽10厘米，高7厘，则饭盒的体积为：0.15m×0.07m×0.1m=0.00105m3，即容积约为约为1L，故D选项不符合实际；
2、A
【解析】
A．通风向阳处既加快了空气的流通，又提高了温度，故它可以加快液体的蒸发．A符合题意；
BCD．把新鲜的蔬菜装入保鲜袋中、给盛有酒精的瓶子加盖、给播种后的农田覆盖地膜，都是减慢表面空气流速，是减慢蒸发的例子．故BCD不符合题意．
3、A
【解析】
A、目前核电站获得核能的途径是核裂变，故正确；
B、核泄漏造成的核辐射会使周边环境严重污染，但合理开发核能能解决人类能源危机，故错误；
C、核电站利用可控制的核裂变来发电，核能不可能在短时间从自然界得到补充，是不可再生能源，故错误；
D、核能发电的能量传递和转化过程是：核能→水和蒸汽的内能→发电机转子的机械能→电能，故错误。
4、C
【解析】
在物理学中，
电能的基本单位是焦耳，符号是J；常用单位是千瓦时，也叫度，符号是kW•h；
故选C．
5、B
【解析】
A、“潭清疑水浅”是由于光的折射产生的一种现象，故A正确；
B、三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生漫反射的结果，故B错误；
C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象．故C正确；
D、天狗吃月，即为月食现象，是光沿直线传播形成的，故D正确．
故选B．
6、D
【解析】
不计机械自重、绳重和摩擦，即在理想状况下：
A、图示是一个定滑轮，拉力F1=G；
B、根据勾股定理知h==3m，图中为斜面，不计摩擦，F2×5m＝G×3m，得到F2＝0.6G；
C、由图可知，由杠杆平衡条件可得：F3×L2＝G×LG，拉力F3=G×==0.4G；
D、由图示可知，滑轮组承重绳子的有效股数为3，拉力F4=G≈0.3G；
因此最小拉力是F4。
7、A
【解析】
A．站在岸边看水里的鱼，看到的是鱼的虚像，它是由水中的鱼的光线经水面折射形成的，此选项符合题意；
B．阳光下树的影子是由于光的直线传播形成的，此选项不符合题意；
C．全班同学都能看到黑板上的字，是由于光线照射到黑板上时发生了漫反射，属于光的反射，此选项不符合题意；
D．蓝天白云在湖中的倒影，属于平面镜成像，是由于光的反射造成的，此选项不符合题意．

二、填空题（本大题7小题，共21分）
8、宇宙 硅 电炉丝 不可再生 增大 方向性
【解析】
太阳系是银河系的一部分，争河系是宇宙的一部分，所以尺度最大的是宇宙；水银和铁属于导体材料，玻璃属于绝缘体材料，只有硅属于半导体材料；电炉丝的线圈要产生热量，必须要有较大的电阻，所以电炉丝不能用超导材料做；能源分为可再生能源与不可再生能源，天然气属于不可再生能源；烧水过程中，水的温度升高，内能是增大的；大量向外散失的能量不会自动再汇集回来，说明能量的转化和转移是有方向性的．
9、5 虚像 反射
【解析】
平静的湖水相当于平面镜，当鸟距水面5m时，由平面镜成像的特点知道，物距等于像距，所以它的“倒影”距水面 也是5m，小红看到的“鸟”在湖水中的“倒影”是平面镜成的虚像，水中的“鸟”是由光的反射形成的与物体等大的虚像。
10、倒 变大 20
【解析】
凸透镜的焦距为10厘米，物距为30厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成倒立缩小的实像； 当物距为15厘米时，此时的物距大于一倍焦距小于二倍焦距，根根据凸透镜成像的规律可知，此时成倒立放大的实像．像由缩小的变为放大的，所以在此过程中，其成像的大小逐渐变大；根据凸透镜成像的规律可知，只有物距等于二倍焦距时，才能在光屏上得到等大的实像．故要在光屏上得到与烛焰等大的像，烛焰应放在距离凸透镜 20厘米处．
11、响度 音色
【解析】
“扩音”可使声音的振幅增大，这样发出声音的响度就越大；“保真度”是保持了原声的音色，这样发出声音的音色不变。
12、电磁波 3×108m/s 做功
【解析】
电磁波可以传递信息，并且可以在真空中传播，所以，地面中心是通过电磁波来给卫星传达指令的；这种波在真空中传播速度为3×108 m/s；卫星穿过大气层时，温度升高，是因为要克服摩擦做功，机械能转化为内能。
13、折射 反射
【解析】
水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；
看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。
14、分子不停地做无规则 分子热运动
【解析】
由分子动理论知道，一切物质的分子都在永不停息的做无规则运动，即扩散，温度越高，分子热运动越剧烈．进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛这种对人体有害的气体分子不停地做无规则的结果，这是一种扩散现象．
点睛：本题主要考查的是分子动理论，考查了扩散现象及其影响的因素，难度不大，是一道基础题．

三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；如图所示：
。
16、
【解析】
探究电流做功跟电流的大小之间的关系时，要保持电压相同、通电时间相同，即要将两电阻并联，用两只电流表测出通过两电阻的电流，电流表可选用小量程，开关应接在干路上，如图所示：

17、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：

四、实验题（本大题共5小题，共20分）
18、二力平衡条件 不变
【解析】
用弹簧测力计水平拉动木块做匀速直线运动，此时拉力与滑动摩擦力平衡，根据二力平衡原理，可知此时摩擦力与拉力二力大小相等；木块机械能包括动能和重力势能，在水平面上做匀速直线运动，动能不变，重力势能不变，因此木块机械能不变。
19、左 34 5 6.8 丙 等于
【解析】
（1）①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，左盘高，则应将平衡螺母向左侧调节；
②标尺的分度值为0.5g，所测合金质量为m＝20g+10g+4g＝34g；
③水的体积为10cm3，水和合金总体积为15cm3，则合金的体积为V＝15cm3﹣10cm3＝5cm3；
④由以上数据可得合金的密度为；
（2）水的密度不变，即其质量与体积的比值不变，对比甲图可知当减去容器质量后水的密度曲线应与甲曲线平行，故应该是丙曲线；
（3）当瓶内外水面相平时，瓶内外气压相等，此时瓶内外空气密度相等；
原来球和气体的总质量为m1，排出空气后，剩余气体与篮球的总质量为m2，则排出空气的质量为m＝m1﹣m2；
排出空气的体积V＝Sh；
则空气的密度为：。
20、升华 热水温度低于碘的熔点，碘不可能熔化 干冰吸热升华 水蒸气遇冷液化
【解析】
（1）碘由固态直接变成气态碘蒸气，所发生的物态变化是升华。
（2）小明的实验是用热水给碘加热，因为沸水的温度为100℃，低于碘的熔点，碘不可能熔化。
（3）干冰升华，由固态直接变成气态，使水中有大量气泡产生。升华吸热，同时水面有大量白雾，水面上大量的白雾是由水蒸气遇冷液化形成的。
21、 3.0 0.44 连接电路时开关没有断开 滑动变阻器的滑片没有移到电阻值为最大的位置 5 0.3
【解析】
（1）当滑片右移时，灯变暗说明连入电阻变大，下面的接线柱选择A，如图所示：

（2）由第3组数据可知，电压表示数为3.0V，电流表示数为0，说明问题出在电压表两接线柱之间的电路，小灯泡灯丝断了，此时电压表测量的是电源电压为3.0V；当小灯正常发光时记录了第2组数据（额定电压及额定电压下的电流），额定功率为：P=UI=2.0V×0.22A=0.44W；
（3）当他连接完最后一根导线，立即看到灯泡发出明亮的光，说明连接电路时开关没有断开，没有将变阻器的滑片调到阻值最大位置；
（4）第一次实验中滑片处于最大阻值处，闭合开关得到第一组数据，滑动变阻器电压为：U1=U总-UL=3.0V-1.3V=1.7V，滑动变阻器最大阻值为：R==10Ω，小明同学实验时，灯泡与滑动变阻器串联，使用的滑动变阻器相同，滑片恰好在滑动变阻器的中点上，所以滑动变阻器接入电路的电阻：R′=0.5R=0.5×10Ω=5Ω；电压表选择0～3V量程，分度值0.1V，则电压为1.5V，根据串联电路的总电压等于各部分电压之和可得：变阻器两端的电压U′=U﹣UL=3.0V-1.5V=1.5V，根据串联电路电流处处相等，所以灯泡电流为：IL＝I′＝==0.3A。
22、 B 9 10---40Ω 电压一定时，电流与电阻成反比； 不变 2.25
【解析】
（1）由图中数据，电压表选用大量程与电阻箱并联，如下图示数：

（2）变阻器A的电阻比B的电阻大得多，在材料和横截面积相同的条件下，A的电阻丝比B的长的多，故发现在很大一段范围内电压表的示数变化很小，电压调节非常不方便，使用的是A变阻器，于是小明换用了滑动变阻器B，解决了这个问题，接着小明按正确实验步骤开始实验，即开关闭合时变阻器加入电路的电阻最大，两表的示数如图乙（a）、（b）所示，电流表选用小量程分度值为0.02A，电流为0.2A，电压表选用大量程，分度值为0.5V，电压为5V，根据串联电路的规律和欧姆定律，电源电压为U=IR滑+UV=0.2A×20Ω+5V=9V；小明移动滑片，使电压表示数为6V，根据串联电路电压的规律，变阻器的电压为：U滑=9V-6V=3V，电压表示数为变阻器分得电压的2倍，因变阻器最大阻值是20Ω，故根据分压原理，电阻箱可接入电路的最大阻值为：R最大=2R滑=2×20Ω=40Ω，接入电路的最小值为：R最小=×=10Ω，要保证小明能够完成实验，电阻箱可连入电路的阻值范围是10--40Ω；
（3）由表中数据，电流与电阻之积为一定值，故得出的结论：电压一定时，电流与电阻成反比；
【拓展】
①只闭合S1，调节滑片P使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值不变，再闭合S2，此时电压表示数为5V；
③在②中，根据欧姆定律，电路中的电流IR===0.5A，根据串联电路的规律和欧姆定律，变阻器接入电路中的电阻R滑===8Ω，在①中，灯的额定电流为：IL===0.375A，灯泡的功率：P额=ULIL=6V×0.375A=2.25W。

五、计算题（本大题共2小题，共13分）
23、6×105N 3×105Pa 6×104N
【解析】
（1）C919的重力大小为：

（2）C919静止停放在水平跑道上时对地面的压强大小为：

（3）C919匀速直线运动时，牵引力与摩擦阻力是一对平衡力，过程中牵引力的大小为：

24、 (1)660 W；(2)220 Ω；(2)3.3×101 J
【解析】
（1）S和S1都闭合时，电阻R1与R2并联；由乙图可知此时电流值Imax=2A，
则功率Pmax=UImax=220V×2A=660W；
（2）开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值I1=2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2=Imax-I1=2A-2A=1A，
根据欧姆定律得：．
（2）只有R1工作时功率P1=UI1=220V×2A=440W；
由乙图可知：t′=10min+（20min-11min）=11min=300s，
t″=（11min-10min）+（20min-20min）=11min=300s，
则Q′=W′=Pmaxt′=660W×300s=1．34×101J，
Q″=W″=P1t″=440W×300s=2．36×101J，
∴20min内电饭锅产生的热量Q=Q′+Q″=1．34×101J+2．36×101J=3．3×101J．

六、综合能力题（本大题共3小题，共18分）
25、飞机（或飞行员自己） 3×108 人耳处 1531m 1.2×105Pa
【解析】
解：（1）由图可知，飞机在航母甲板上运动，以飞机（或飞行员自己）为参照物，航母与飞机（或飞行员自己）之间的位置发生了变化，航母是运动的，即飞行员发现航母渐渐远去．
（2）光在真空中的传播速度是3×108m/s，这种波在空气中传播的速度与光速相等，所以，无线电波的速度是3×108m/s．（3）在飞机旁的工作人员佩戴有耳罩的头盔，这是在人耳处减弱噪声；（4）根据题目可知，2s后收到从海底反射回来的超声波，那么声波从海面传到海底的时间：t＝×2s＝1s，由v＝得海水的深度：s＝vt＝1531m/s×1s＝1531m．（5）飞机对甲板的压力：F＝G＝mg＝18000kg×10N/kg＝1.8×105N，此时飞机对甲板的压强：p＝＝1.2×105Pa．
26、（1）变大； D； （2）小明； G﹣F； （3）ρ水V排g； （4）一直不变
【解析】
（1）浸在液体中的物体受到竖直向上的浮力作用，根据F=G-F浮 知道，受到的浮越大，则弹簧测力计的示数越小。
（2）由于增大金属块浸没在水中的深度，而测力计的示数始终不变，据此可知浮力与物体完全浸没在液体中的深度无关；
（3）由重力G=mg=ρV g计算排出水的重力；
（4）根据台秤示数等于台秤对容器的支持力，然后由阿基米德原理可知台秤示数前后示数的变化。
【详解】
（1）金属块浸没前的过程中，测力计示数逐渐变小，由F=G-F浮 知道，说明浮力大小逐渐变大；金属块浸没前的过程中，小明认为金属块受到的浮力随浸入水中的深度增大而增大；而小华则认为浮力随浸入水中的体积增大而增大，结合以上实验，说明两人的观点都合理，故选D；
（2）接下来他们继续实验，增大金属块浸没在水中的深度，发现测力计的示数始终不变且为F，则说明出浮力与物体完全浸没在液体中的深度无关，即小明的观点不具有普遍性；由F=G-F浮 知道，这个过程中金属块受到的浮力是：F浮 =G-F；
（3）根据题意知道，测出量筒中水的体积是V排，水的密度用ρ水表示，则其重力G排=m排 g=ρ水V排g。
（4）分析台秤的受力知道，台秤的示数等于溢水杯的重力+水的重力+物体对水向下的压力-溢出的水人重力，且物体对水向下的压力等于浮力，等于溢出的是的重力，所以抵消，故台秤示数不变。
27、高铁的供电系统是如何构成通电回路的? 惯性 机械 读数时看错了量程 等于 没有选用不同规格的电阻 没有多次实验
【解析】
（1）根据图示和题意，提出的问题为：高铁的供电系统是如何构成通电回路的?
（2）因为列车刹车后由于惯性，还要继续运动一段距离，所以列车到站前要提前刹车；列车刹车时，速度减小，因此机械能减小，并且由于摩擦产生热量，故该过程将机械能转化为内能。
（3）【分析与论证】
①根据表中数据可知，前3次实验中，并且，而第四次实验中， ，并且，因此I1的数值错误，原因是读数时看错了量程（看成了0∼3A量程了）；
②因为表中四次实验数据都满足，因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
【交流与合作】
根据小源的实验数据可知，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的电阻规格是相同的，因此得出的实验结论不具有普遍性和科学性；为了使实验结论具有普遍性和科学性，需选择不同规格的电阻进行多次实验；因此小源的不足之处是没有选用不同规格的电阻；
小军只进行了一次实验，一次实验具有偶然性，不能得出普遍的规律，故小军的不足之处是没有多次实验。
