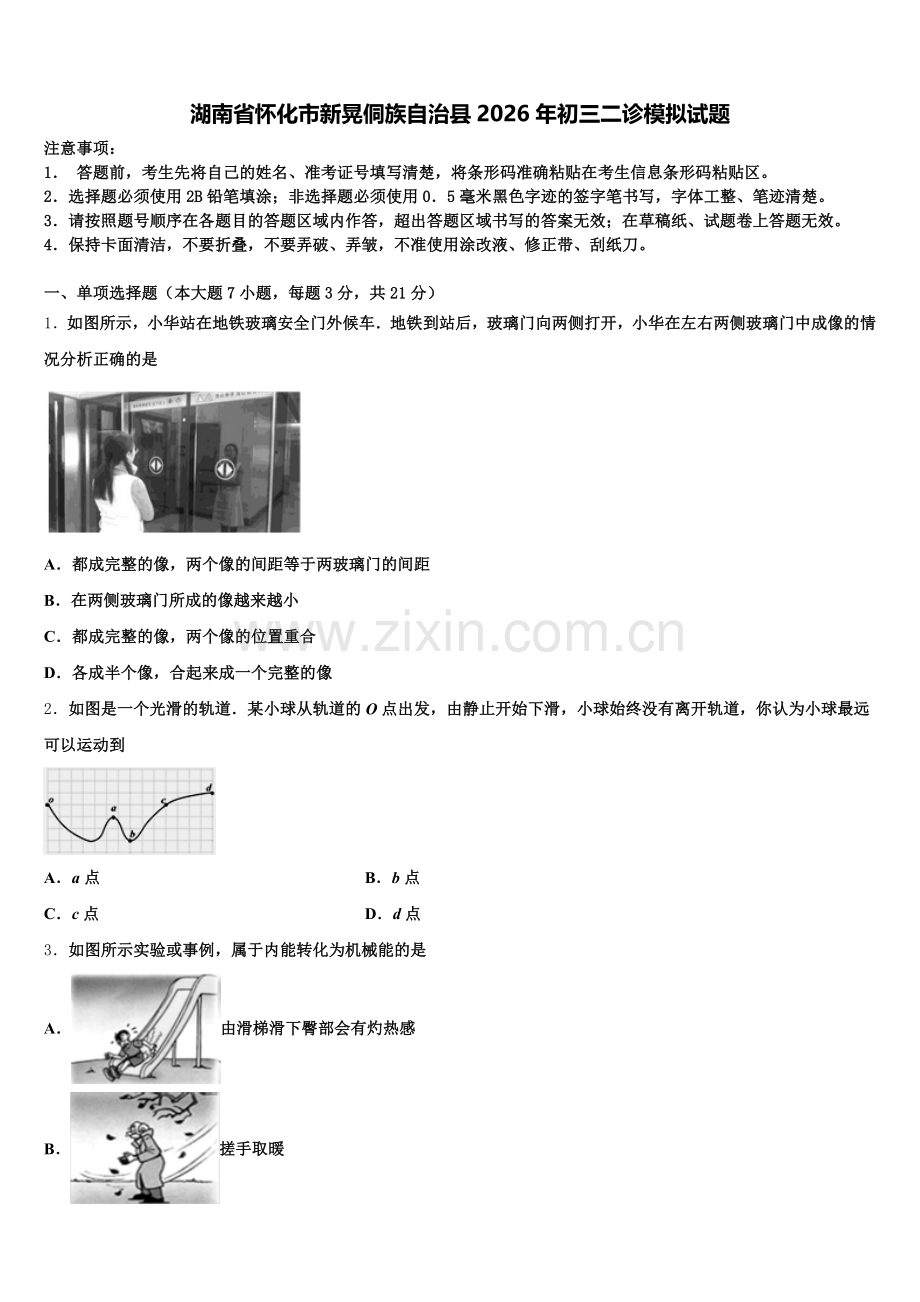

湖南省怀化市新晃侗族自治县2026年初三二诊模拟试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，小华站在地铁玻璃安全门外候车．地铁到站后，玻璃门向两侧打开，小华在左右两侧玻璃门中成像的情况分析正确的是

A．都成完整的像，两个像的间距等于两玻璃门的间距
B．在两侧玻璃门所成的像越来越小
C．都成完整的像，两个像的位置重合
D．各成半个像，合起来成一个完整的像
2．如图是一个光滑的轨道．某小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到

A．a点 B．b点
C．c点 D．d点
3．如图所示实验或事例，属于内能转化为机械能的是
A．由滑梯滑下臀部会有灼热感
B．搓手取暖

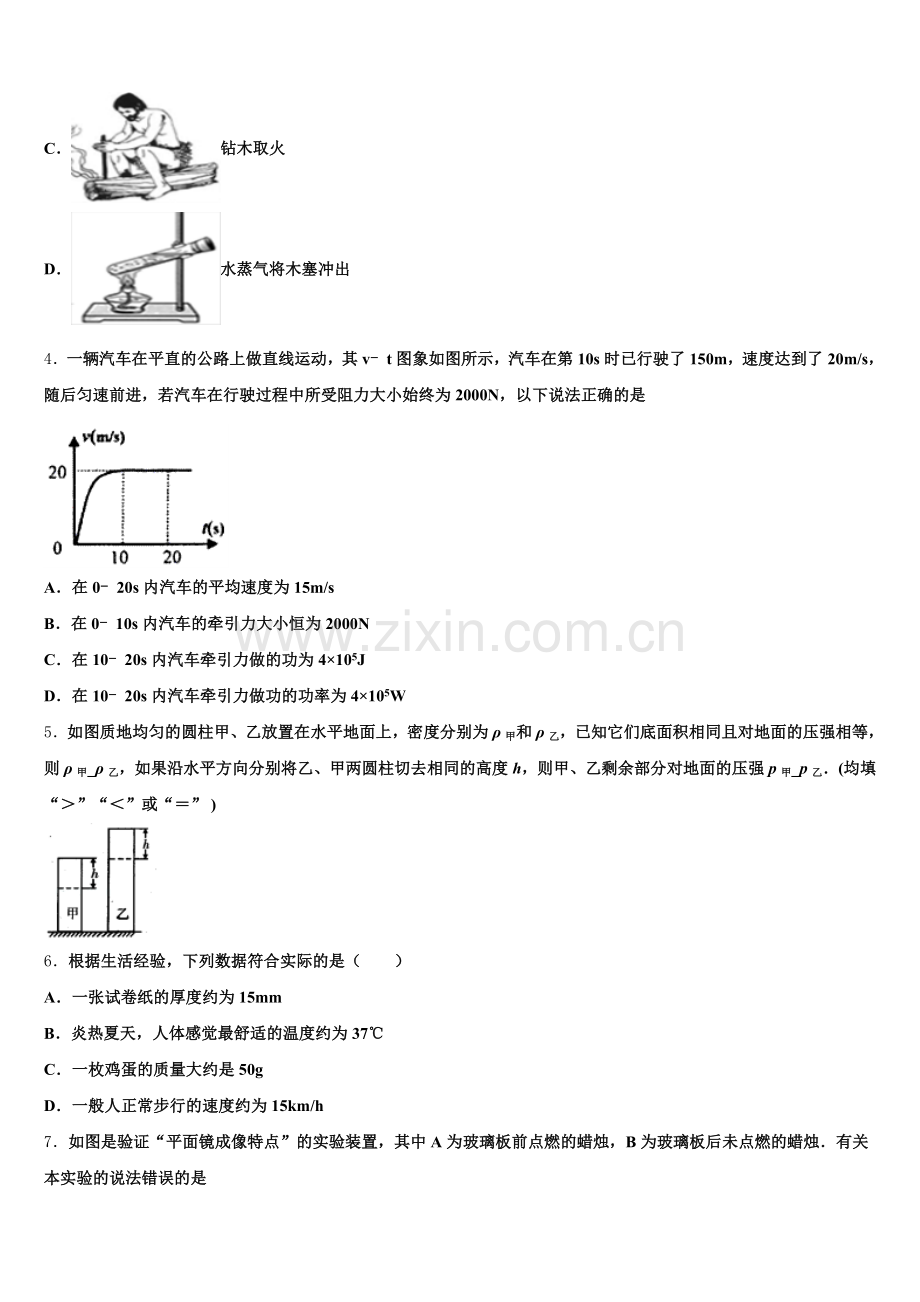

C．钻木取火
D．水蒸气将木塞冲出
4．一辆汽车在平直的公路上做直线运动，其v﹣t图象如图所示，汽车在第10s时已行驶了150m，速度达到了20m/s，随后匀速前进，若汽车在行驶过程中所受阻力大小始终为2000N，以下说法正确的是

A．在0﹣20s内汽车的平均速度为15m/s
B．在0﹣10s内汽车的牵引力大小恒为2000N
C．在10﹣20s内汽车牵引力做的功为4×105J
D．在10﹣20s内汽车牵引力做功的功率为4×105W
5．如图质地均匀的圆柱甲、乙放置在水平地面上，密度分别为ρ甲和ρ乙，已知它们底面积相同且对地面的压强相等，则ρ甲_ρ乙，如果沿水平方向分别将乙、甲两圆柱切去相同的高度h，则甲、乙剩余部分对地面的压强p甲_p乙．(均填“＞”“＜”或“＝” )

6．根据生活经验，下列数据符合实际的是（　　）
A．一张试卷纸的厚度约为15mm
B．炎热夏天，人体感觉最舒适的温度约为37℃
C．一枚鸡蛋的质量大约是50g
D．一般人正常步行的速度约为15km/h
7．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛．有关本实验的说法错误的是

A．玻璃板应该与桌面垂直
B．实验宜在较暗的环境中进行
C．眼睛应从B一侧观察成像情况
D．蜡烛燃烧较长时间后像物不再重合
二、填空题（本大题7小题，共21分）
8．水的比热容是4.2×103J/(kg·℃），某电热水壶在5min内将2L初温为20℃的水烧开，则壶中水的质量为______kg，水吸收的热量为______ J（此时气压为1标准大气压）。请举出一个生产生活中应用水的比热容最大这一特性的实例：___________。
9．一个正方体金属块，为了测量它的密度，采取如下的做法：
用刻度尺测量金属块的底面边长．如图所示，边长是_____cm．先将天平测质量时，使天平平衡，砝码如图所示．可计算金属块的密度_____kg/m1．
10．如图所示，完全相同的圆柱形容器中，装有不同的两种液体甲、乙，在两容器中，距离同一高度分别有A、B两点．若两种液体的质量相等，则A、B两点的压强关系是pA_____pB；若A、B两点的压强相等，则两种液体对容器底的压强关系是p甲_____p乙（两空选填“＞”、“＝”或“＜”）．

11．夏日炎炎，小华从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气________形成的；他买了冰棒含在嘴里过了一会儿感觉到凉快是由于冰棒________了(以上两空均填物态变化名称)，这一过程需要_______(吸热/放热)所致．
12．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中（A、B在盐水中没有接触，其中B接电源正极），盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用______的规律解释；盐水中的电流方向是从______（选填“A到B”、“B到A”或“两个都有”）。

13．阅读材料，完成填空．
流浪地球
电影《流浪地球》中，科学家们发现太阳急速衰老膨胀，短时间内包括地球在内的整个银河系都将被太阳所吞没．为了自救，人类提出一个名为“流浪地球”的大胆计划，由远方的领航者空间站负责给地球探测预警，在地球表面建造10000座单个功率为5.4×1011kW的发动机，推动地球离开太阳系，用2500年的时间奔往另外一个栖息之地．当然，这当中困难重重！
第一、地球必须摆脱太阳的吸引．出逃的第一步，让地球围绕太阳做最后转动，从近日点公转到远日点，在远日点开始挣脱太阳的吸引．
第二、离开了太阳，地表温度降低到零下80°C，为躲避地表的低温，需要用超大型斗轮式挖掘机挖出防空洞，建设地下城．
尽管《流浪地球》描述的场景，在人类历史长河中，发生的几率微乎其微，但人类命运共同体的核心价值，就是要维护人类共同的安全．中国作为当代世界中有影响力的大国，始终坚持团结各国，共同面对灾难．中国人民用自己的行动，将一个有责任、有担当的中国形象呈现在世界面前．

（1）地球在近日点向远日点运动过程中，地球的运动状态_____（选填“不变”或“改变”）．
（2）为确保在有限时间内将地下城建设好，超大型挖掘机的转动轮刀刃必须很锋利，这是通过_____的方法增大压强．
（3）离开太阳，我们周围环境将处于超低温情况，这会让许多金属和合金的电阻变为零，这种现象称为_____现象，此时这些物质将_____（选填“可以”或“不可以”）用来制作电热毯．
（4）电影中宇航员在“领航者空间站”靠_____（选填“次声波”、“超声波”或“电磁波”）与地面进行通信，说明其_____（选填“能”或“不能”）在真空中传播．
（5）若不考虑其他星球推力作用，地球表面的发动机同时全功率启动，朝同一方向推动地球，从静止开始最后运动的速度达到光速的0.005倍做匀速直线运动，此时地球受到的总推力大小为
_____N．
14．如图所示，闭合S1、S2、S3时，电压表示数为3V，电流表示数为0.5A，R1在10s内产生的热量是_____J；闭合S1、S3，断开S2时，电压表示数为2V，此时R1与R2的功率之比为_____。

三、作图题（共7分）
15．下图中的木块在水平面上沿图示方向作匀速直线运动，请画出它所受重力和摩擦力的示意图．

16．城市里的高楼大厦上安装玻璃幕墙，太阳光照上去后，在某个角度反射光很刺眼．影响人们的正常生活和身体健康，造成了“光污染”．请你根据所学知识作图并解释说明造成上述现象的原因．

答：__________________________________
17．在平直轨道上匀速前进的列车内的茶几上放有一枚卤蛋和一盒饼干，卤蛋突然沿箭头所示的方向滚动而饼干保持静止未动（如图所示）．请画出此时饼干受力的示意图．
（_____）

四、实验题（本大题共5小题，共20分）
18．某小组在室温环境为20℃的条件下观察水的沸腾现象。实验中，根据实验数据绘制了温度随时间变化的图象如图所示，由图象可知：
（1）水的沸点是________℃。
（2）实验时周围环境的气压________（选填“高于”“等于”或“低于”）1标准大气压。
（3）水沸腾后继续加热，水的温度将________（选填“降低”“不变”或“升高”）。

19．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．

（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
20．探究“浮力大小与哪些因素有关”的实验时，如题图所1示，依次将体积为100cm3的物体缓缓浸入某液体中（液体未溢出）；根据实验数据绘制了测力计的示数F与物体的下表面浸入液体中的深度h的关系图象如图2所示．（g＝10N/kg）
分析图2发现，物体浸没在液体中后，测力计示数不再变化，说明浸没在液体中的物体所受的浮力大小与_____（选填“物体体积”或“排开液体体积”）有关．物体密度为_____g/cm3，若把该物体直接放入此液体中，静止时物体受到容器底的支持力F支为_____N．当h＝4cm时，物体受到浮力为_____N，下表面所受压强为_____Pa；整个过程，物体下表面所受液体压强p与其浸入液体中深度h的关系图象应该是图3中的_____．将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，说明浸在液体中的物体所受浮力大小还与_____有关．
21．小华兴趣小组再探有关杠杆平衡的问题

(1)如a图所示，实验前应将___________向__________调节，使杠杆水平平衡．
(2)杠杆水平平衡后，在左右两侧各挂如图b所示的钩码后，杠杆的_______端下降，要使杠杆重新在水平位置平衡，如果不改变钩码总数和悬挂点位置，只需将_________即可．
(3)如图c所示，小华在A点施加一个始终水平向右的拉力F，缓缓将杠杆拉至图示位置，此过程中拉力F______(选填“变大”“不变”或“变小”)．小华继续实验，却发现无论用多大的力都不能将杠杆拉至水平位置平衡．你认为原因是__________．
22．图中，山峰在水中的“倒影”是光在平静的水面发生______（填“镜面”或“漫”）反射形成的___（填“实”或“虚”）像。若其中的一个山峰顶端到水面的距离为80m，水深5m，那么它像的顶到端水面的距离为__m。勤于动手的小聪在探究凸透镜成像规律过程中，将蜡烛、凸透镜和光屏按如图乙所示放置时，蜡烛通过凸透镜在光屏上形成一个倒立、___（选填“放大”“缩小”或“等大”）的清晰的像，利用凸透镜这一成像规律制成的是____（选填“照相机”、“投影仪”或“放大镜”）；若保持透镜和光屏的位置不变，将蜡烛移到“15cm”刻度线位置，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，则小明所患的眼疾是_____。（选填“近视眼”或“远视眼”）

五、计算题（本大题共2小题，共13分）
23．小丽家新买了一台电热水器，下表是该热水器的一些技术参数．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
型号
FED-H50
额定电压
220V
最大水量
50L
额定功率
2000W
（1）热水器中电热丝的电阻：
（2）水所吸收的热量[c水=4.2×103J/（kg•℃）]；
（3）热水器的效率．
24．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
驱动模式

纯电动
启动、低速
油电混动
中速
纯燃油
高速
表2
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
六、综合能力题（本大题共3小题，共18分）
25．炎热的夏天，自行车车轮如果充气太多，在高温路面行驶时会容易爆胎，为了减少爆胎概率，充气时最好不要充太多.请针对这一事例提出一个可探究的科学问题_____．
26．如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。

额定电压
额定加热功率
指示灯功率
袋内充水
自动断电温度
220V
500W
≤0.2W
1kg

（1）红色指示灯L的电阻比发热体R的电阻要____（选填“大”或“小”）得多；若热水袋内水的初温为时，发热体R在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（）
27．近年来，多旋翼无人机发展迅速．由于其机动性和灵活性强，广泛应用在航拍领域、交通管理等方面．如图所示为某品牌四旋翼无人机，它采用4个电机带动旋翼（螺旋桨）转动，对下方空气施力的同时获得升力．该无人机设有一键起降和返航、空中悬停等功能，携带的摄像机可以进行高清拍摄并实时把信号传到遥控器显示器，它还拥有GPS卫星定位系统．下表是该无人机的部分参数：
整机质量
2kg
电池额定电压
15V
最大起飞海拔高度
5000m
电池容量
5000mA•h
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
（1）根据上述内容，下列说法中不正确的是_____
A．遥控无人机、卫星定位都是通过电磁波来传递信息的B．无人机利用了空气对旋翼的反作用力从而获得升力
C．无人机在拍摄地面图象时减小悬停高度可以使图象变大D．无人机在悬停时不消耗电能电动机在工作时要保持其两端电压为12V不变，通过电子调速器（简称电调）来控制电动机的电流从而改变电动机的功率，每一个电动机连接一个电调，那么电动机和电调的连接方式是_____（选填“并联”或“串联”）,若电源电压全部加在电动机和电调的两端，则电动机和电调的功率之比为_____．在电池满容量的情况下，该无人机参与某次火情的勘测时，需要从地面起飞，飞到火场上空60米高处，然后悬停观测（整个过程四个电动机同时工作）．由于无人机机动性和灵活性强，这一过程可视为以最大速度匀速直线上升，且达到60米高处时立即静止（悬停）．若无人机悬停观测10分钟，电动机将电能转化为机械能的效率为90%，无人机上升过程中所受的阻力为10N，通过计算回答下列问题：（g取10N/kg）

a．从起飞到悬停结束，电动机消耗多少电能________？电调部分消耗多少电能_________？
b．若无人机从60米高处返回到地面，要求电池容量至少剩余10%，若不计其他能量损失，该无人机完成悬停观测后，能否安全返回 ________？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
根据平面镜成像的特点可知，像与物到镜面的距离相等，像与物的连线与镜面垂直，像与物大小相同，在安全门向两侧打开后，人到镜面的距离不变，所以像的位置不变，在两个平面镜中都能成完整的像，且两个像的位置与原来像的位置重合，故C正确，ABD错误．
2、C
【解析】
本实验中，由于轨道是光滑的，没有摩擦力，所以小球的机械能守恒。故小球从O点由静止释放，始终没有离开轨道，最远可以滚到与O点等高的c点，故选C。
3、D
【解析】
A．由滑梯滑下臀部会有灼热感，是摩擦做功，机械能转化为内能，不合题意；
B．搓手取暖是摩擦做功，机械能转化为内能，不合题意．
C．钻木取火是摩擦做功，机械能转化为内能，不合题意；
D．水蒸气将木塞冲出，是气体对外做功，将内能转化为机械能，符合题意；
4、C
【解析】
A．根据图象可知，汽车在10～20s内做匀速运动，其速度为v2=20m/s，汽车在10～20s内行驶的路程s2=v2t=20m/s×10s=200m，在0～20s内行驶的总路程s=s1+s2=150m+200m=350m，则在0～20s内汽车的平均速度v==17.5m/s，故A错误；
B．根据图象可知，在0～10s内，汽车做加速运动，牵引力大于阻力，即牵引力大于2000N，故B错误；
C．汽车在10～20s内做匀速运动，处于平衡状态，牵引力等于阻力，即F=f=2000N，则牵引力做的功：W2=Fs2=2000N×200m=4×105J，故C正确；
D．汽车在10～20s内牵引力做功的功率：P2==4×104W，故D错误．
5、＞ ＜
【解析】
[1]质地均匀的圆柱体对水平地面压强

因原来甲乙对地面的压强相等,且h甲＜h乙，所以ρ甲＞ρ乙；
[2]若沿水平方向将甲、乙切去相同的高度h后，甲乙剩余部分对地面的压强分别为：

因，且ρ甲＞ρ乙，所以

则p甲剩＜p乙剩，即甲剩余部分对地面的压强小于乙剩余分对地面的压强。
6、C
【解析】
A、一张纸的厚度在75μm＝0.075mm左右，试卷纸的厚度与此差不多，故A不符合实际；
B、人体感觉最舒适的温度在25℃左右，而37℃与人的体温接近，故B不符合实际；
C、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右，故C符合实际；
D、人步行的速度一般在1.2m/s左右，1.2m/s＝1.2×3.6km/h＝4.32km/h，故D不符合实际。
7、C
【解析】
A．实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法验证像的位置和大小，所以玻璃板应与水平桌面垂直放置．故A正确；
B．在比较明亮的环境中，明亮的光线会干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮．所以该实验最好在较暗的环境中进行，故B正确；
C．寻找蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像；故C错误；
D．平面镜所成的像，物像等大，蜡烛燃烧较长时间后像物不再重合，故D正确．

二、填空题（本大题7小题，共21分）
8、2 6.72×105 用水做汽车水箱中的冷却剂
【解析】
由题意知道，水的体积是：V=2L=2×10-3 m3，由 知道，水的质量是：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg；因为一标准大气压下水的沸点是100℃，所以，水吸收的热量是：Q吸=cm△t=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；由于水的比热容最大，所以，生产生活中常利用它做冷却剂，例如用水做汽车水箱中的冷却剂。
9、2．00 8g/cm1
【解析】
试题分析：（1）刻度尺测物体的长度要先看最小分度值，再用末刻度减去开始的刻度得出物体的边长；
（2）物体的质量等于砝码的质量加游码的质量，物体的体积等于边长的立方，根据ρ=计算出密度．
解：
（a）刻度尺的最小分度值为1mm，边长L=5.00cm﹣1.00cm=2.00cm；
（b）砝码的质量为50+10g=60g，游码的质量为4g，所以该金属块的质量为64g．
金属块的体积为V=（2.00cm）1=8cm1；
金属块的密度ρ===8g/cm1=8×101kg/m1．
故答案为（a）2.00；（b）8×101．
10、＜ ＞
【解析】
（1）由图知VA＜VB，若两种液体的质量相等，由密度公式可知液体密度ρA＞ρB，可得A、B下方对容器底的压强关系；因为两种液体的质量相等，液体对容器底的压强相等；进而得出A、B两点的压强关系；
（2）由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，进而得出A、B下方对容器底的压强关系，液体对容器底的压强p底＝p+p下，可得液体对容器底的压强关系．
【详解】
当两种液体的质量相等时，由于甲液体的体积小于乙液体的体积，故甲液体的密度大于乙液体的密度，由于A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大；但又由于二种液体的质量相等，所以它们对容器底的压力是相等的，面积又相等，故两种液体对容器底的压强相等；故A点的压强pA等于液体对容器底的压强减去A点距容器底的那段液体产生的压强，故pA<pB；
由图知A、B深度hA＜hB，若A、B两点的压强相等，由p＝ρgh可知液体密度ρA＞ρB，，又因为A、B两点离容器底等高，故A点距容器底这段液体产生的压强较大，则两种液体对容器底的压强应该等于A、B两点的压强分别加上A、B两点距容器底的那段液体产生的压强，故p甲 > p乙．
11、液化 熔化 吸热
【解析】
夏日炎炎，小东从开着空调的屋内刚走到室外，温度骤然升高，室外的水蒸气遇到冷的镜片时会发生液化形成大量的小水珠附着在眼镜片上，所以眼镜变模糊了；物质从固态到液态为熔化，熔化过程吸热，所以，冰棒含嘴里过了一会感觉到凉快是由于冰棒熔化吸热所致．
12、同种电荷相互排斥，异种电荷相互吸引 B到A
【解析】
同种电荷相互排斥，异种电荷相互吸引，故负电荷向正极B移动，正电荷向负极A移动；把正电荷定向移动的方向规定为电流的方向，负电荷的定向移动方向与电流方向移动方向相反，把A．B碳棒插入盐水，A．B都连接电源后，盐水中负电荷向B移动，可见盐水中电流方向是B流向A。
13、改变 减小受力面积 超导 不可以 电磁波 能 3.6×1012
【解析】
（1）地球在近日点向远日点运动过程中，动能转化为重力势能，动能减小，质量不变，速度减小，地球的运动状态改变；
（2）超大型挖掘机的转动轮刀刃必须很锋利，这是在压力一定时，通过减小受力面积的方法增大压强；
（3）许多金属和合金具有在超低温下会失去电阻的特性，这种现象称为超导电性，电热毯是根据电流的热效应制成的，超导体的电阻为零，不能产生热量，电热毯不能工作；
（4）太空中没有空气，声音不能传播，电磁波可以在中考中传播，声音宇航员在领航者空间站靠电磁波与地面进行通信；
（5）根据 知地球受到的总推力： .
14、15 2：1
【解析】
（1）由图知，闭合S1、S2、S3时，只有R1连入电路中，电压表测电源电压，电流表测电路中电流，由Q＝W＝UIt计算R1在10s内产生的热量；（2）闭合S1、S3，断开S2时，两电阻串联，电压表测R1两端电压，由串联电路特点可知R2两端电压，再由P＝UI可得两电阻的功率比。
【详解】
由电路图可知：闭合，，时，只有接入电路，此时电压表示数为3V，电流表示数为0.5A，即：U＝，，10s内电流产生的热量Q＝U； 闭合，，断开时，、串联，电压表测两端电压，示数为2V，则两端电压为：,此时与的功率之比为.

三、作图题（共7分）
15、
【解析】
根据题意，匀速直线运动时，处于平衡状态，所以拉力和摩擦力是一对平衡力，大小相等，重力的方向竖直向下，作用点都画在重心上，如图：

16、，详见解析
【解析】
建筑物的玻璃幕墙表面光滑，作为反射面的时候，属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，在某个角度会很刺眼，给人们的生活工作等造成很大的不便，称为白亮污染或光污染．如图所示：

17、
【解析】
卤蛋是由于惯性突然向左运动，此时饼干虽未动，但说明饼干相对于桌面有向左的运动趋势，所以饼干受平行于桌面向右的摩擦力f，在竖直方向上，饼干受竖直向下的重力G，竖直向上F的支持力，饼干受力示意图如图：

四、实验题（本大题共5小题，共20分）
18、97低于不变
【解析】
（1）从图象可以看出，水在沸腾过程中温度吸热温度保持不变，所以由图象可知，水沸腾时的温度是97℃。
（2）水沸腾时的温度是97℃，1标准大气压下水的沸点是100℃．沸点跟气压有关，气压越高，沸点越高，所以此时气压低于1标准大气压。
（3）由图象知，水在第2min开始沸腾，不断吸收热量，温度保持97℃不变，
19、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】

2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：

小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
20、排开液体体积 5 3.9 1.1 440 B 液体密度
【解析】
（1）物体A浸没在水中之前，物体浸入水中的体积越大，弹簧测力计的示数越小，浮力越大，当完全浸没后，排开液体的体积不变，浮力不变，说明浸没在液体中的物体所受的浮力大小与排开液体体积有关；
（2）由图2可知，h＝0时，弹簧秤的示数等于重力，故G＝5N；物体的质量： ，物体的密度： ；物体浸没在液体中时，弹簧测力计的示数不变，故F示＝3.9N，F浮＝G﹣F示＝5N﹣3.9N＝1.1N；若把该物体直接放入此液体中，静止时物体受到竖直向下的重力、竖直向上的浮力、竖直向上的支持力，所以容器底的支持力F支＝G﹣F浮＝5N﹣1.1N＝3.9N；
（3）当h＝4cm时，物体受到浮力为：F浮＝G﹣F示＝5N﹣3.9N＝1.1N；根据 可得，液体的密度为：，下表面所受压强：＝1.1×103kg/m3×10N/kg×0.04m＝440Pa；根据 可知，物体A下表面所受液体压强p随其浸入水中深度h的增大而增大，且p与h成正比，选项中B符合；
（4）将容器中液体更换为水，发现当物体浸没时测力计的示数大于浸没在原来液体中时的示数，根据F浮＝G﹣F′可知浮力减小，说明浸在液体中的物体所受浮力大小还与液体的密度有关．
21、平衡螺母 右 右 右边取下一只钩码挂在左边钩码下 变大 处于水平位置时F的力臂为0，杠杆不能平衡
【解析】
（1）由a图知道，杠杆的左端低，说明杠杆的重心在支点的左侧，所以应该将杠杆平衡螺母向右调节，使杠杆在水平位置平衡；
（2）设每个钩码重为G，杠杆上每格长L，由图b知道 ，左侧力与力臂的乘积是：2G×4L=8GL，右侧力与力臂的乘积是： 5G×3L=15G L，由于15GL＞8GL，所以杠杆右侧下降；如果不改变钩码总数和悬挂点位置，而要杠杆平衡，设从右侧取下n个钩码挂到左侧，则：（5-n）G×3L=（2+n）G×4L，解得：n=1，即需将右侧1个钩码挂到左侧即可；
（3）在A点施加一个始终水平向右的拉力F，缓缓将杠杆拉至图示位置，此过程中砝码的拉力与力臂的乘积在增加，而拉力F的力臂在减小，所以 由平衡条件知道，拉力F会变大；
由图将杠杆左侧的所有钩码拿掉，在A点施加一个始终水平向右的拉力F，当杠杆拉到水平位置时F的作用线通过支点，即力臂为0，由杠杆的平衡条件知道，始终不能平衡．
22、镜面 虚 80 缩小 照相机 近视眼
【解析】
（1）山峰在水中的“倒影”，这是由于光在水面发生镜面反射，形成山的虚像；若其中的一个山峰顶端到水面的距离80m，根据平面镜成像特点，像与平面镜的距离等于物与平面镜的距离，则它像的顶端到水面的距离为80m。
（2）由乙图可知，物距大于像距，即u>2f、f<v<2f，则蜡烛通过凸透镜在光屏上形成一个倒立、缩小的像，该应用为照相机；若保持透镜和光屏的位置不变，将蜡烛移到“15cm”刻度线位置，物距变大，则像距变小。将佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，说明像距又变回原来的大小了（即相距变大了），即该眼镜将光发散，延后会聚了，说明该眼镜的镜片是凹透镜，则小明所患的眼疾是近视眼。

五、计算题（本大题共2小题，共13分）
23、（1）24.2Ω（2）4.2×106J（3）87.5%
【解析】
（1）由P=UI=可得，热水器正常工作时电阻丝的电阻：
R===24.2Ω；
（2）将水箱中装满水，由ρ=可得，水的质量：
m=ρV=1.0×103kg/m3×50×10-3m3=50kg，
水吸收的热量将水箱中装满水：
Q=c水m（t-t0）=4.2×103J/（kg•℃）×50kg×（45℃-25℃）=4.2×106J；
（3）由P=可得，热水器正常工作40min消耗的电能：
W=Pt=2000W×40×60s=4.8×106J；
热水器的效率：
η=×100%=×100%=87.5%．
答：（1）热水器中电热丝在正常工作时的电阻值是24.2Ω；
（2）水所吸收的热量是4.2×106J；
（3）热水器的效率是87.5%．
24、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．

六、综合能力题（本大题共3小题，共18分）
25、轮胎（容器）内部气体压强的大小与气体温度髙低有关吗？
【解析】
根据题意炎热的夏天，自行车车轮如果充气太多，在高温路面行驶时会容易爆胎，为了减少爆胎概率，充气时最好不要充太多.可知其含义为温度升高时，气体体积增加，容易把车胎胀破，所以可探究的问题为轮胎（容器）内部气体压强的大小与气体温度髙低有关吗？
26、大 70%
【解析】
（1）由电路图可知，发热体R与指示灯L并联，它们两端电压U相等，发热体电阻功率远大于指示灯功率，由可知，在电压U一定时，电功率越小，电阻越大，因此红色指示灯L的电阻大。
（2）温度从15℃升高到65℃，水吸收的热量：

消耗的电能：
加热效率为：。
答：（1）红色指示灯L的电阻比发热体R的电阻要大得多；（2）电热水袋的加热效率是70%；
27、D 串 4：1 从起飞到悬停结束，电动机消耗122000J电能；电调部分消耗30500J电能 不计其他能量损失，该无人机完成悬停观测后，能安全返回
【解析】
分析：（1）①电磁波可以在真空中传播，声音的传播需要介质，不能在真空中传播；
②力是物体对物体的作用，物体间力的作用是相互的；
③凸透镜成实像时，根据“物近像远像变大，物远像近像变小”即可判断；
④电动机工作时，消耗电能，将其转化为机械能；
（2）根据题意和串并联电路的特点可判断电动机和电调的连接方式；根据串联电路电压特点和求出电动机和电调的功率之比．
（3）a、根据功的股数和效率公式求出上升过程中电动机消耗电能，然后根据求出悬停时电动机消耗电能，进而得出起飞到悬停结束电动机共消耗电能；根据求出电调消耗电能；
b、根据求出电池满容量储存的电能，进而得出开始返回前能消耗最大电能，再与现已消耗电能进行比较即可判断无人机完成悬停观测后能否安全返回．
解答：（1）A、电磁波可以在真空中传播，可以传递信息，遥控无人机、卫星定位都是通过电磁波来传递信息的，故A正确；
B、四旋翼无人机，当电机带动旋翼（螺旋桨）转动，对下方空气施加向下的作用力，根据物体间力的作用是相互的，空气对它施加向上的反作用力，即为升力，故B正确；
C、摄像机的镜头是凸透镜，成倒立缩小的实像，当拍摄地面图象时减小悬停高度即物距减小，像距变大，所成的像也变大，故C正确；
D、无人机在悬停时电动机仍在工作，每个电动机功率为50W，仍要消耗电能，故D不正确．
故选D．
（2）由题意知，每一个电动机连接一个电调，通过电子调速器（简称电调）来控制电动机的电流从而改变电动机的功率，故电动机和电调的连接方式是 串联．根据串联电路电压规律可知，电调两端的电压：，则电动机和电调的电压之比：，由得，电动机和电调的功率之比：．
（3）a、上升过程做功：，由得，上升过程中电动机消耗电能：，悬停时电动机总功率：，悬停时间，悬停时电动机消耗电能：，则起飞到悬停结束电动机共
