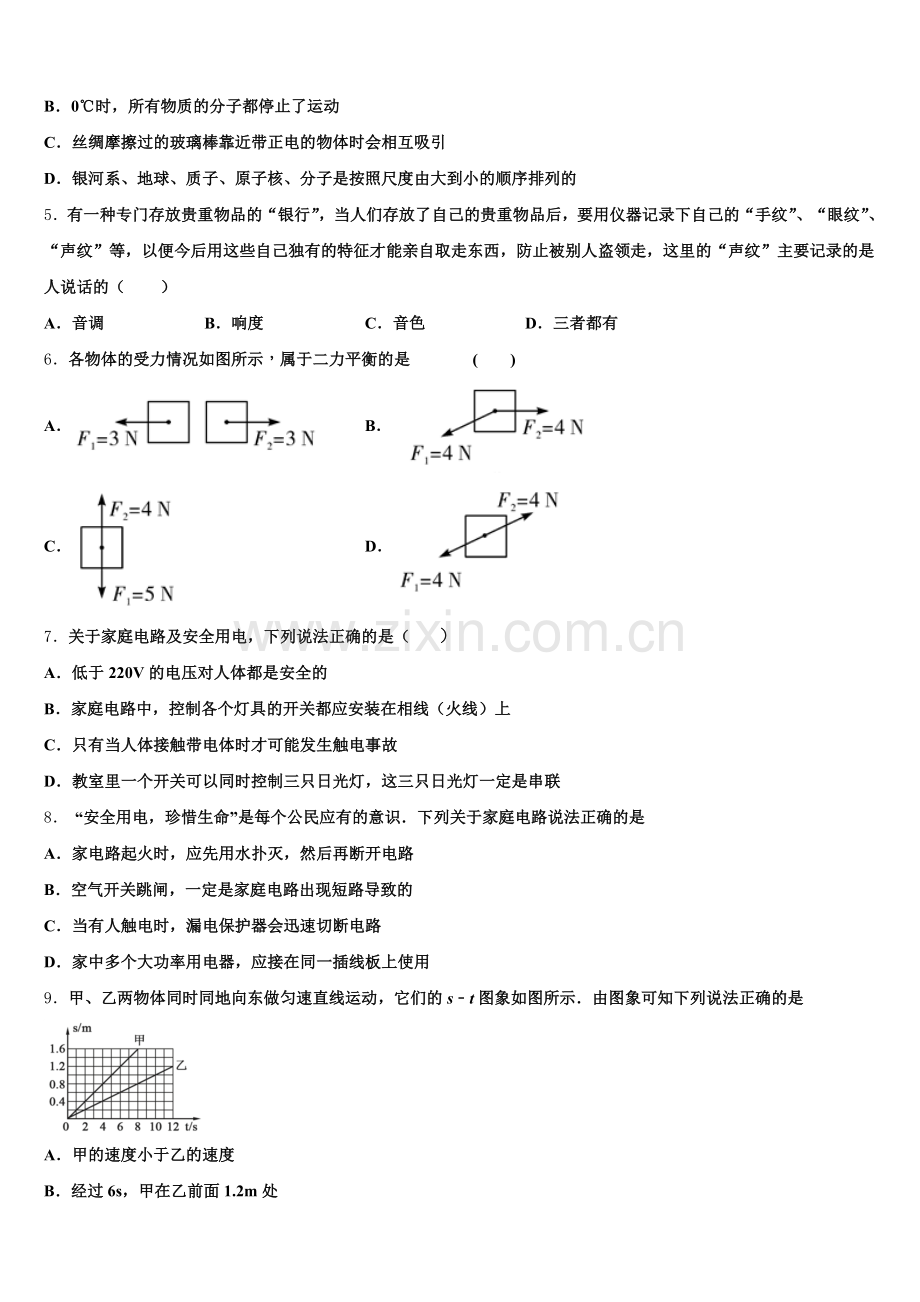

山东省济宁市鲁桥一中学2026年初三下学期3月份模拟（梧州二模）考试物理试题含解析.doc

山东省济宁市鲁桥一中学2026年初三下学期3月份模拟（梧州二模）考试物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．以下情景，说法正确的是
A．冰箱内部电路没有漏电时，冰箱外壳可以不用接地
B．图中水银气压计测出当地的大气压相当于78mm高的水银柱所产生的压强
C．以恒定不变的力F将物体从斜面底端匀速拉至斜面顶端，物体与斜面间的摩檫力为 f，F与f不是一对平衡力
D．根据压强与流速的关系可知，物体上表面的压力小于下表面所受压力，使物体受到向上的支持力
2．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）

A．4：1 B．1：4 C．5：1 D．1：5
3．下列说法正确的是
A．0℃的冰比0℃的水冷一些                                    B．灯丝用钨丝而不用铁丝是因为钨的熔点高
C．物质在熔化过程中，温度保持不变                       D．物质吸热后温度一定升高
4．关于粒子与宇宙，下列认识中正确的是
A．分子间同时存在吸引力和排斥力
B．0℃时，所有物质的分子都停止了运动
C．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互吸引
D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的
5．有一种专门存放贵重物品的“银行”，当人们存放了自己的贵重物品后，要用仪器记录下自己的“手纹”、“眼纹”、“声纹”等，以便今后用这些自己独有的特征才能亲自取走东西，防止被别人盗领走，这里的“声纹”主要记录的是人说话的（ ）
A．音调 B．响度 C．音色 D．三者都有
6．各物体的受力情况如图所示，属于二力平衡的是 (　　)
A． B．
C． D．
7．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
8． “安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
9．甲、乙两物体同时同地向东做匀速直线运动，它们的s﹣t图象如图所示．由图象可知下列说法正确的是

A．甲的速度小于乙的速度
B．经过6s，甲在乙前面1.2m处
C．以甲为参照物，乙向东运动
D．以乙为参照物，甲向东运动
10．小军做凸透镜成像规律的实验时，将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图．则下列四个选项中，判断正确的是

A．若蜡烛放置在10cm刻度线处，移动光屏，光屏上呈现的是烛焰正立的像
B．若蜡烛放置在30cm刻度线处，移动光屏，光屏上呈现的是烛焰缩小的像
C．若蜡烛放置在40cm刻度线处，移动光屏，光屏上呈现的是烛焰的实像
D．若要说明照相机的成像特点，可以把蜡烛放置在15cm刻度线处
二、多选题（本大题共3小题，共12分）
11．下列选项中符合安全用电要求的是
A．发生火灾时，带电泼水救火
B．电线的绝缘皮破损时及时更换
C．控制电灯的开关要一端接火线一端接灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
12．下列说法正确的是
A．弯折铁丝说明力可以改变物体形状
B．桌面受到的压力越大，产生的压强越大
C．汽车刹车时不能立刻停下来是因为汽车具有惯性
D．一对相互作用力肯定不是一对平衡力
13．物理图象可以用来直观且定量地描述物理概念和物理规律，如图所示的图象，可以表示一定条件下两个物理量之间关系的有

A．匀速运动过程中，路程和时间之问的关系
B．在弹性限度内，弹簧受到的拉力与弹簧长度之间的关系
C．电阻一定时，电流和电压之间的关系
D．物体重力与质量的关系
三、填空题（本大题共5小题，共10分）
14．我国独立自主建立的北斗卫星定位系统，可提供全天候的及时定位服务．卫星定位系统是利用____传递信息．光纤通信是利用光波在光导纤维中传输信息的一种通信方式，光导纤维是____（导体/绝缘体/半导体/超导体）．
15．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．

16．ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，如图所示，当开关S置于不同的位置时，可研究不同的电磁现象．电磁感应现象的研究是当开关S接到位置_____时（选填“1”或“2”），利用该原理我们制造了_____（选填“电动机”或“发电机”）．

17．随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖，图为铺设在地板下的管道。这种取暖方式利用热水在管道内循环流动，加热整个地板。利用水为媒介是因为水这种物质具有________的特性。某房间一段时间内循环流动的水的质量为1000kg，进水温度为55℃，出水温度为40℃，这段时间里水向外放热________J。[已知c水＝4.2×103J/(kg·℃)]

18．昆明的四季花事，大理的风花雪月，都让人心生向往。让人惊喜的是，2018年7月1日，昆明到大理的动车正式开通，行程时间将缩短到2小时左右，动车启动后，坐在车上的小楠同学觉得站在站台上的安全员在向后运动，他所选择的参照物是___________（写出一个即可）；动车进站时车体附近的气流速度很大，使车体附近的___________，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
四、计算题（本大题共3小题，共29分）
19．图甲是一则公益广告，浓浓的孝心渗透着社会主义核心价值观．小红给爷爷网购了一台电热足浴器，其铭牌的部分参数如图乙所示．足浴器某次正常工作时控制面板显示如图丙所示（指示灯亮表示正常工作）．求：

（1）此时足浴器的工作电流多大？（计算结果保留一位小数）
（2）若足浴器装入最大容量、初温为22℃的水，则当水温达到控制面板上显示的温度时，水所吸收的热量为多少？[已知水的比热容C水=4.2×103J/(kg•℃)]
（3）若上述加热过程耗时15min，则该足浴器的热效率多大？
20．为推进治污减霾，打好蓝天保卫战，我市目前已经上线使用M100纯甲醇作为车用燃料的新型出租汽车（如图所示）。若该车和车内乘客的总质量为2500kg，车轮与地面的总接触面积为0.05m2。当该车在水平路面上以20m/s的速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，（已知M100纯甲醇的热值为2×107J/kg，密度约为0.8×103kg/m3，g取10N/kg）求：

（1）该出租车载着乘客静止时对地面的压强
（2）该车以20m/s的速度匀速行驶时的功率
（3）如果这款出租车以20m/s的速度匀速行驶，百公里耗油10L，发动机效率是多少？
21．我国自主研制的第三代常规动力潜艇具备选进的通讯设备、武器系统、导航系统、水声对抗、隐蔽性强，噪声低、安全可靠等优异性能，主要技术参数如表：
排水量
水上2250t，水下3000t
最大潜水深度
300 m
最大航速
水上30 km/h，水下36 km/h
最大输出功率（水下）
3000 kW
求：（海水的密度近似为1.0×103 kg/m3，g=10 N/kg）该潜艇的体积为多大？潜艇下潜到200 m深处时，潜艇上一个面积是400 cm2的观察窗口受到海水的压力为多大？潜艇在水下执行巡航任务，以最大航速匀速行驶5 h的路程为多少？若潜艇发动机以最大输出功率工作时螺旋桨推进器效率为80%，潜艇以最大航行驶时受到水的平均阻力f为多大？
五、作图题（本大题共2小题，共4分）
22．根据图中的折射光线画出相应的入射光线．
（________）

23．如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

六、实验探究题（本大题共3小题，共15分）
24．如图是小兰同学在“测量小灯泡的电功率”的实验中所连接的实物图.灯泡的额定电压是2.5V，电阻约9Ω，滑动变阻器标有“20Ω 1A”字样：
请你用笔画线代替导线，将如图的实物电路连接完整.在开关闭合前，应将滑片P 放在_____端.（选填“A”或“B ”）.小兰合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮.小兰分析产生故障的原因可能是：
①小灯泡灯丝断了；②小灯泡短路；③滑动变阻器断路.（电流表、电压表均无故障）
请你依据表一中电流表、电压表示数可能出现的几种情况，帮小兰判断故障原因，并将其序号填写在表一对应的空格里.
表一：
电流表
电压表
故障原因
示数不为0
示数为0
_____
示数为0
示数不为0
_____
（4）排除故障后，小兰调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中，当小灯泡正常发光时，电流表示数如图所示，小灯泡的额定功率是____W.

表二：
实验次数
U/V
I /A
灯泡亮度
1
2
0.25
暗
2
2.5

亮
3
2.8
0.32
很亮

25．如图所示，在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．

（1）电流表的量程应选_____A，请你用笔画线代替导线，将图甲的实物电路连接完整。
（_____）
（2）闭合开关前，图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。
（3）正确接入电流表后闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，其故障可能是_____。
（4）闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
26．在“测量牛奶密度”的实验中

（1）小明先将牛奶倒入量筒，如图甲所示体积为30mL；接着将天平放在水平台面上，将游码归零，发现指针静止时位置如图乙所示，则应将平衡螺母向______（选填“左”或“右”）端调节，使天平平衡；用调节好的天平测出空烧杯的质量为33g，然后将量筒中的牛奶倒入烧杯，用天平测量烧杯和牛奶的总质量，天平平衡时如图丙所示，烧杯和牛奶的总质量为________g．
（2）根据以上实验数据计算出牛奶的密度为__________kg/m3，由于牛奶在容器壁有残留，导致用该方法测得的密度比真实值小．对此小华认为这是由于以量筒中的牛奶为研究对象，所测质量偏小所引起的；小明认为这是由于以烧杯中的牛奶为研究对象，所测体积偏大所引起的．这两位同学的分析__________．
A．只有小华正确 B．只有小明正确 C．两人都正确 D．两人都错误
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，避免发生触电事故，所以冰箱内部电路没有漏电，冰箱外壳也要接地，故A错误；
B．在托里拆利实验中，玻璃管内外水银面的高度差反映了大气压强的大小，图中78mm高的水银柱是指水银面到玻璃管口的高度，故B错误；
C．设斜面的高度为h，斜面的长度为s，有用功：W有用=Gh，总功：W总=Fs，克服摩擦做的额外功：W额=fs，W总=W有用+W额，即Fs=Gh+fs，摩擦阻力：f=F-，由此可看出，f≠F，不能满足二力平衡的条件，所以拉力和摩擦力不是一对平衡力，故C正确；
D．由于上表面平直，下表面弯曲，所以空气通过上表面的流速较小，通过下表面的流速较大，故物体上表面的压强大于下表面的压强，物体上表面的压力大于下表面所受压力，使物体受到向下的力，故D错误。
2、A
【解析】
观察电路图，两盏灯是并联关系，测量的是总电流也就是,测量的电流是，两个读数不可能相同，而偏转角度相同，说明他们的量程选择不同，分别为0—0.6A和0.3A，量程比为0.6:3=1:5，即：=1:5，得到：=4:1.并联电路电压相等，根据电功率计算公式可知道电压相等时电功率之比等于电流比，所以P1：P2=：=4:1.
3、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。
C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。
D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。
故选B。
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。
4、A
【解析】
A.分子间既存在引力，又存在斥力，且同时存在，故A正确；
B.一切物质的分子都在不停地做无规则的运动，温度越高，分子运动越剧烈，故B错误；
C. 丝绸摩擦过的玻璃棒带正电，根据同种电荷互相排斥，异种电荷互相吸引，所以当靠近带正电的物体时会相互排斥，故C错误；
D. 质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核、质子，故D错误。
5、C
【解析】
因为每个人发声的特点都不同，即音色不同，这样我们可以通过音色进行辨别不同人的说话，所以“声纹”记录的是主人的音色，故选C。
6、D
【解析】
由图可知，两个力不是作用在同一物体上，所以不是一对平衡力，故选项A错误；由图可知，两个力不是作用在同一条直线上，所以不是一对平衡力，故选项B错误；由图可知，两个力的大小不相等，所以不是一对平衡力，故选项C错误；由图可知，两个力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，所以是一对平衡力，故选项D正确；故应选D．
7、B
【解析】
A．只有不高于36V的电压，对人体才是安全的，故A错误；
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；
C．人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误。
8、C
【解析】
A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C. 漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾．故D错误．故选C.
点睛：1.水是导体，电路起火时不能用水灭火，否则会发生触电事故；2. 电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；3. 当有人触电时，漏电保护器会迅速切断电；4. 家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾．
9、D
【解析】
由于甲乙的s-t图象是一条倾斜的直线，所以甲乙都做匀速直线运动，由图象知道，，， v甲＞v乙，故A错误；
由图象知道，当t=6s时，甲运动了1.2m，乙运动了0.6m，又因为甲、乙两物体同时同地向东做匀速直线运动，所以经过6s，甲在乙前面1.2m-0.6m=0.6m处，故B错误；
因为v甲＞v乙，甲、乙两物体同时同地向东做匀速直线运动，所以甲在乙车的前面向东运动，两物体的相对位置不断变化，以甲为参照物，乙向西运动，以乙为参照物，甲是向东运动的，故C错误，D正确。
10、D
【解析】
凸透镜成像的三种情况：
①u＞2f，成倒立、缩小的实像；②2f＞u＞f，成倒立、放大的实像；③u＜f，成正立、放大的虚像．
【详解】
凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，
A、将蜡烛移至10cm刻度线处时，物距u=50cm-10cm=40cm，u＞2f，移动光屏，就会得到倒立、缩小的实像，故A错误；
B、若蜡烛放置在30cm刻度线处，物距u=50cm-30cm=20cm，2f＞u＞f，移动光屏，就会得到倒立、放大的实像，故B错误；
C、若蜡烛放置在40cm刻度线处，物距u=50cm-40cm=10cm，u＜f，成正立放大的虚像，在光屏上不能承接，故C错误；
D、把蜡烛放置在15cm刻度线处，物距u=50cm-15cm=35cm，u＞2f，成倒立缩小的实像，照相机应用此原理，故D正确．
故选D．

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A、水是导体，发生火灾时，带电泼水救火时发生触电事故，故A不符合安全用电原则；
B、使用绝缘皮破损的导线，易引发触电事故，故电线的绝缘皮破损时及时更换，故B符合安全用电原则；
C、开关要接在火线和用电器之间，这样断开开关后，用电器上才会不带电，故C符合安全用电原则；
D、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合安全用电原则。
12、ACD
【解析】
A．铁丝受力是它的形状发生了改变，所以力可以改变物体的形状，故A正确．
B．桌面受到的压力增大，但由于决定压强大小的因素还有受力面积，由于受力面积不确定，所以，压强不一定增大．故B错误．
C．汽车刹车时不能立刻停下来，根据牛顿第一定律，物体都有保持原来运动状态不变的性质，我们把这种性质叫做惯性，所以是因为汽车具有惯性它才不能立刻停下来，故C正确；
D．相互作用力中的两个力不作用在同一物体上，而平衡力的条件要求一定要共物．所以这两个力一定不是平衡力．故D正确．
13、ACD
【解析】
A. 匀速运动过程中，路程和时间成正比，因此该图象可以反映路程和时间的关系，故该选项符合题意；B. 在弹性限度内，弹簧受到的拉力与弹簧的伸长量成正比，与弹簧长度不是正比关系，故该图象不能反映弹簧受到的拉力与弹簧长度之间的关系，故该选项不符合题意；C. 电阻一定时，电流和电压成正比，故该图象可以反映电流和电压的关系，故该选项符合题意；D. 物体重力与质量成正比，故该图象能反映物体重力与质量的关系，故该选项符合题意。故选ACD.
点睛：从图象上可以看出，该图象反映的物理量之间成正比关系，然后根据各选项之间的关系选择即可。

三、填空题（本大题共5小题，共10分）
14、电磁波 绝缘体
【解析】
太空中没有空气，是真空，电磁波传播不需要介质，卫星定位系统是利用电磁波传递信息；光纤通信是利用激光在光导纤维中传输的一种通信方式；光导纤维的制备材料是二氧化硅，即玻璃丝，属于绝缘体．
15、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．
16、2 发电机
【解析】
如图所示的装置中，金属棒ab用两根细导线连接后悬挂在蹄形磁体两极之间，把单刀双掷开关S掷向1时，看到金属棒ab运动，即表明通电导线在磁场中受力的作用；把单刀双掷开关S掷向2，金属棒ab做切割磁感线时，电路中会产生电流，这是电磁感应现象，发电机就是利用该原理制成的．
17、热传递 比热容大 6.3×107
【解析】
(1)“水地暖”取暖过程中，没有能量的转化，是通过热传递的方式改变物体内能的。
(2)“水地暖”以水为媒介，是因为水的比热容大，质量相同、且降低相同的温度时，水释放的热量多，取暖效果好；
(3)水放出的热量：Q放=cm水(t−t0)=4.2×103J/(kg⋅℃)×1000kg×(55℃−40℃)=6.3×107J.
18、列车 气压降低
【解析】
以列车为参照物，站在站台上的安全员相对于列车的位置发生了变化，安全员在向后运动；
动车进站时车体附近的气流速度很大，气压变小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被压向列车，发生交通事故，所以乘客一定要站在安全线外。

四、计算题（本大题共3小题，共29分）
19、 (1) 2.3A；(2) 3.78×105J；(3) 84%．
【解析】
(1)由图丙可知，此时足浴器的电功率P=500W，由P=UI可得，此时足浴器的工作电流：；
(2)足浴器装入最大容量时水的体积：V=5L=5×10−3m3，水的质量：m=ρV=1.0×103kg/m3×5×10−3m3=5kg，则水温达到控制面板上显示的温度时水所吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(40℃−22℃)=3.78×105J，
(3)加热时间t=15min=900s，电热足浴器消耗的电能：W=Pt=500W×900s=4.5×105J，则该足浴器的热效率： ．
答：(1)此时足浴器的工作电流为2.3A；
(2)当水温达到控制面板上显示的温度时水所吸收的热量为3.78×105J；
(3)上述加热过程耗时 15min，该足浴器的热效率为84%．
20、（1）5×105Pa；（2）104W； （3）31.25%
【解析】
（1）该出租车静止时对地面的压力是：F=G=mg=2500kg×10N/kg=2.5×104 N，对地面的压强： =5×105 Pa；
（2）出租车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力是：F′=f=0.02G=0.02×2.5×104 N=500N，该车以20m/s的速度匀速行驶时的功率： =500N×20m/s=104 W
（3）这款出租车以20m/s的速度匀速行驶100km时，牵引力做的功是：W=F′s=500N×100×103 m=5×107 J，百公里耗油（甲醇）10L，由 知道，甲醇的质量是：m′=ρV=0.8×103 kg/m3 ×10×10-3 m3 =8kg，甲醇完全燃烧释放的热量是：Q放=m′q=8kg×2×107 J/kg=1.6×108 J，发动机的效率是：
21、（1）；（2）8×104 N；（3）
【解析】
（1）水下排水量为3000吨，由 可知，露出的体积： ；
（2）潜艇下潜到200m深处时，h=200m，此时观察窗口所受海水的压强： =1.0×103kg/m3×10N/kg×200m=2×106Pa，观察窗口的面积：S=400cm2=0.04m2，由压强公式 得，观察窗口所受压力为：=2×106Pa×0.04m2=8×104N；
（3）潜艇在水下的最大航速：v=36km/h=10m/s，由 得，行驶5h的路程： =36km/h×5h=180km，最大输出功率：P总=3000kW=3×106W，由 得有用功率：P有用=ηP总=80%×3×106W=2.4×106W，由得牵引力： ；由于潜艇以最大航速匀速行驶，受到平衡力作用，则水的平均阻力f=F=2.4×105N．

五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
解答：平行于主光轴的光线，经过凸透镜折射后过焦点，：平行于主光轴的光线，过凸透镜焦点的光线经过凸透镜以后平行主光轴射出，由此可以画出其入射光线，如下图所示：

点睛：根据有关凸透镜的特殊光线找出相应的入射光线即可．
23、见解析所示
【解析】分析：根据杠杆平衡的条件，，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。
解答：由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上。如图所示：

【点睛】由杠杆的平衡条件，杠杆中最小作用力问题，可以转化为最大力臂问题，解题的关键是找出最长的力臂。

六、实验探究题（本大题共3小题，共15分）
24、 A ② ① 0.75
【解析】
本题考查了实物电路图的连接、滑动变阻器的使用、电路故障的判断和电流表的读数以及电功率的计算，涉及的知识点较多，综合性强；要注意一般根据灯泡的额定电压确定电压表的量程，根据灯泡的额定电流确定电流表的量程。
【详解】
（1）灯泡的额定电压是2.5V，电压表选用小量程与灯并联。根据欧姆定律可知，通过灯泡的电流约为，所以电流表选用0~0.6A量程，如下所示：

（2）在闭合开关前，保护电路的滑动变阻器滑片位于最大阻值的A端。
（3）电流表有示数，电路是通路，电压表示数为0，测导线电压，则故障为灯泡短路，故障原因即②；
电流表示数为0，电路断路，电压表与电源连通，测电源电压，示数不为0，则故障为灯泡灯丝断了，故障原因即①；
（4）图中，电流表的量程为0～0.6A，分度值为0.02A，所以灯泡正常工作时的电流为0.3A；
小灯泡的额定功率为。
25、0～0.6 A 小灯泡处短路 2.2 B 0.5
【解析】
（1）灯泡正常发光时的电流I＝＝＝0.25A；所以电流表的量程应选0～0.6A．电流表选0.6A量程，把灯泡与电流表串联接入电路，电路图如图所示。

（2）闭合开关前，图中滑动变阻器的滑片P应位于最大最值处，即A端。
（3）正确接入电流表后闭合开关，发现灯泡不亮，电流表有示数，即不是断路，即可能是短路造成的，电压表无示数，即说明电压表所并联的部分没有电压，即相当于导线，所以其故障可能是小灯泡处短路。
（4）电压表使用0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V。
要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向B端移动，使电压表的示数为2.5V。
（5）由图象可知灯泡的额定电压U＝2.5V对应的电流I＝0.2A，灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W。
26、水平 右 63.6 1.02×103 C
【解析】
(1) 应将天平放在水平台面上，将游码归零，发现指针静止时指针指向分度盘左侧，则将平衡螺母向右调节，使天平平衡；由图丙知，烧杯和牛奶的总质量为50g+10g+3.6g＝63.6g. (2)m＝63.6g−33g＝30.6g，ρ＝＝1.02g/cm3＝1.02×103kg/m3.当将量筒中的牛奶倒入烧杯中,会有牛奶沾在量筒壁上,而倒不干净, 以量筒中的牛奶为研究对象，所测质量偏小,因此所测的质量会偏小,根据公式ρ＝得测得的密度比真实值偏小;以烧杯中的牛奶为研究对象，所测体积偏大, 根据公式ρ＝得测得的密度比真实值偏小,故两人都正确．
点睛：在调节天平平衡时，游码应拨到零刻线上．调节天平的平衡螺母使天平的横梁平衡，平衡螺母向上翘的一端移动；天平平衡时物体的质量等于右盘中砝码的质量加游码在标尺上所对的刻度值．将牛奶的质量和体积代入公式ρ＝便可求出其密度．根据公式，分别分析质量和体积的偏差，即可得出结论．
