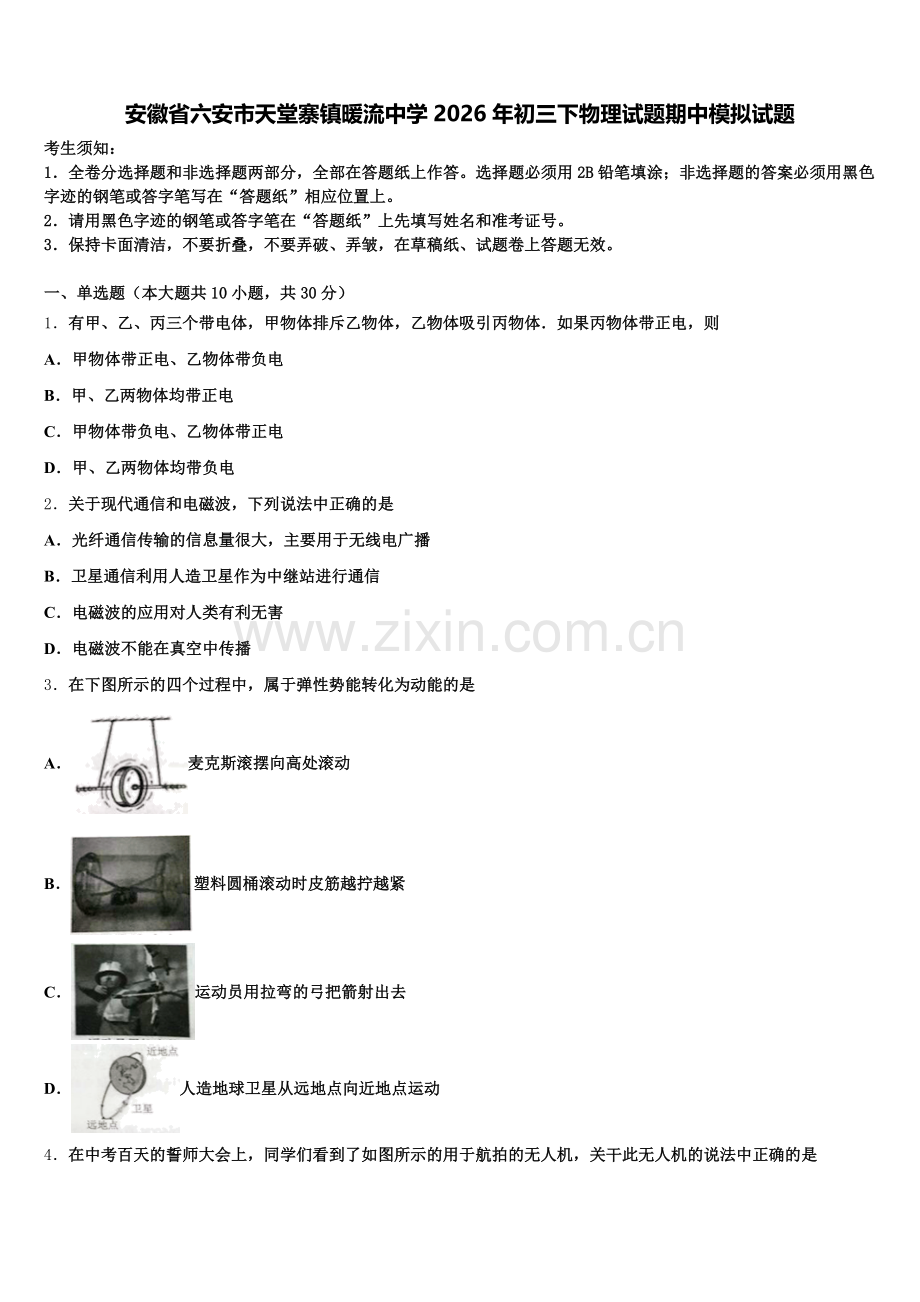

安徽省六安市天堂寨镇暖流中学2026年初三下物理试题期中模拟试题含解析.doc

安徽省六安市天堂寨镇暖流中学2026年初三下物理试题期中模拟试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体．如果丙物体带正电，则
A．甲物体带正电、乙物体带负电
B．甲、乙两物体均带正电
C．甲物体带负电、乙物体带正电
D．甲、乙两物体均带负电
2．关于现代通信和电磁波，下列说法中正确的是
A．光纤通信传输的信息量很大，主要用于无线电广播
B．卫星通信利用人造卫星作为中继站进行通信
C．电磁波的应用对人类有利无害
D．电磁波不能在真空中传播
3．在下图所示的四个过程中，属于弹性势能转化为动能的是
A．麦克斯滚摆向高处滚动
B．塑料圆桶滚动时皮筋越拧越紧
C．运动员用拉弯的弓把箭射出去
D．人造地球卫星从远地点向近地点运动

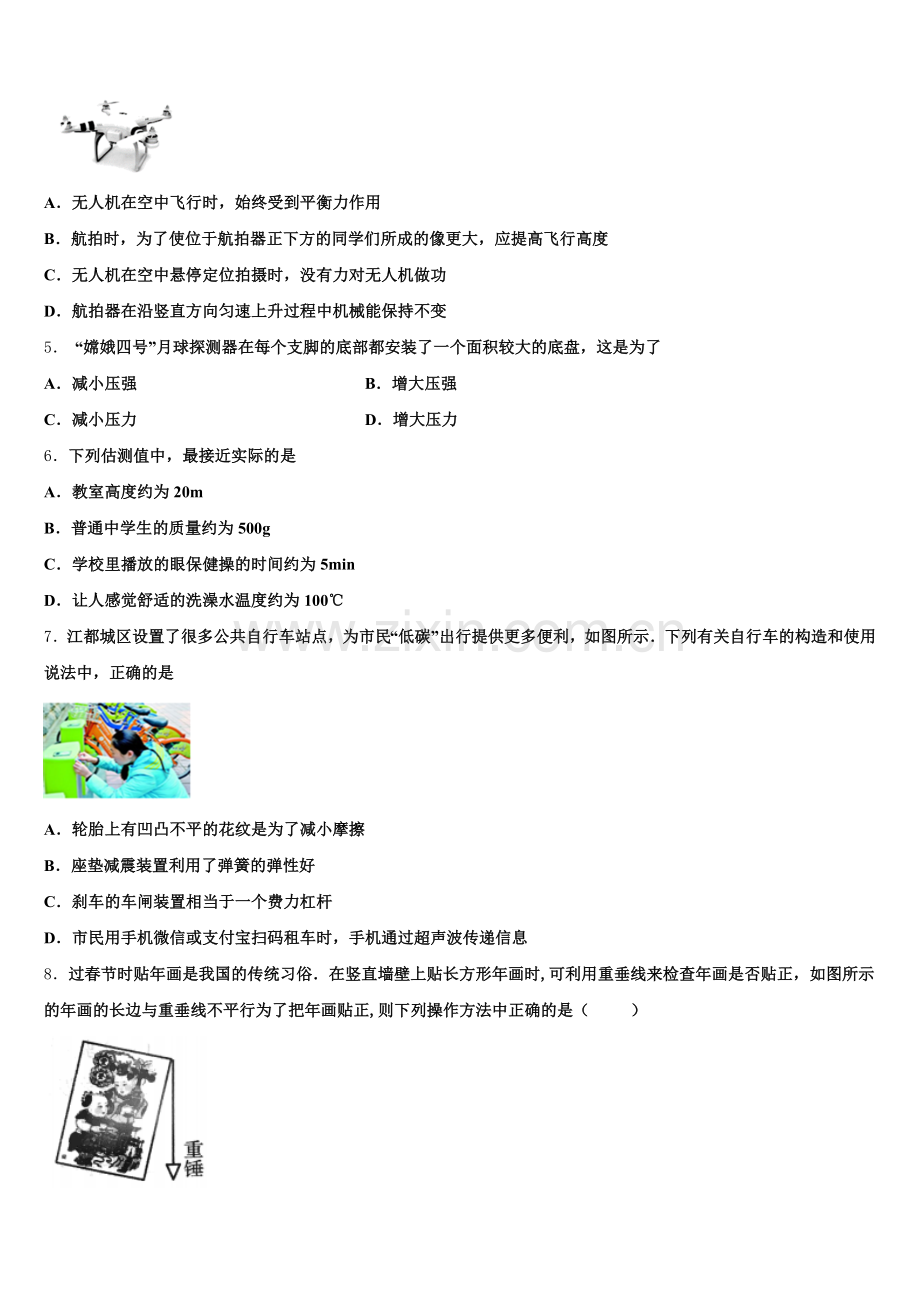

4．在中考百天的誓师大会上，同学们看到了如图所示的用于航拍的无人机，关干此无人机的说法中正确的是

A．无人机在空中飞行时，始终受到平衡力作用
B．航拍时，为了使位于航拍器正下方的同学们所成的像更大，应提高飞行高度
C．无人机在空中悬停定位拍摄时，没有力对无人机做功
D．航拍器在沿竖直方向匀速上升过程中机械能保持不变
5． “嫦娥四号”月球探测器在每个支脚的底部都安装了一个面积较大的底盘，这是为了
A．减小压强 B．增大压强
C．减小压力 D．增大压力
6．下列估测值中，最接近实际的是
A．教室高度约为20m
B．普通中学生的质量约为500g
C．学校里播放的眼保健操的时间约为5min
D．让人感觉舒适的洗澡水温度约为100℃
7．江都城区设置了很多公共自行车站点，为市民“低碳”出行提供更多便利，如图所示．下列有关自行车的构造和使用说法中，正确的是

A．轮胎上有凹凸不平的花纹是为了减小摩擦
B．座垫减震装置利用了弹簧的弹性好
C．刹车的车闸装置相当于一个费力杠杆
D．市民用手机微信或支付宝扫码租车时，手机通过超声波传递信息
8．过春节时贴年画是我国的传统习俗．在竖直墙壁上贴长方形年画时,可利用重垂线来检查年画是否贴正，如图所示的年画的长边与重垂线不平行为了把年画贴正,则下列操作方法中正确的是（ ）

A．换用质量大的重锤
B．上下移动年画的位置
C．调整年画,使年画的长边与重垂线平行
D．调整重垂线,使重垂线与年画的长边平行
9．如图所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是

A．A1表读数不变，A2表读数变大，V表读数不变
B．A1表读数变大，A2表读数变大，V表读数不变
C．A1表读数变小，A2表读数变大，V表读数变大
D．A1表读数不变，A2表读数变小，V表读数变小
10．走进鲜花店里，会闻到浓郁的花香，这表明
A．分子很小
B．分子间有斥力
C．分子在不停地运动
D．温度越高，分子运动越快
二、多选题（本大题共3小题，共12分）
11．我国智能科技飞速发展．如图所示,展示的是地铁服务机器人在工作,以下关于机器人的说法正确的是

A．自动充电的过程把化学能转化为电能
B．音响发声时只要通电不振动就能发声
C．电动机原理是磁场对电流有力的作用
D．内部集成电路主要使用了半导体材料
12．如图所示，甲、乙两个滑轮组中，所有滑轮的质量都相同，在FA和FB的作用下，重物A、B分别以相同的速度匀速上升．已知FA：FB=3：2，不计绳重和摩擦．则下列说法正确的是

A．两重物A、B所受的重力之比为2：3
B．拉力FA和FB做功的功率之比为3：2
C．在相同的时间内，拉力所做的额外功相同
D．甲、乙滑轮组的机械效率之比为1：1
13．如图，光路图正确的是
A． B．
C． D．
三、填空题（本大题共5小题，共10分）
14．春节期间《流浪地球》影片开创了我国科幻片的新纪元，影片讲的是太阳的生命即将终结，人类带着地球流浪的故事，在太阳内部，发生_____（选填“核裂变”或“核聚变”）产生光和热；太阳在毁灭膨胀过程中，它的密度会_____（选填“变大”、“变小”或“不变”）。
15．生活处处有物理，留心观察皆学问.厨房中也包含着很多物理知识.如：高压锅煮饭熟得快是因为高压锅内气压大、水的沸点________；洗碗时“油花”飘在水面上，其原因是油的密度比水的密度________；在盛水的水缸外表面，夏天常常出现了一层均匀分布的小水珠，这是水蒸气的________现象.
16．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与_____相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是_____，之后，小明成功地排除了故障．

17．雪在外力挤压下可形成冰，表明雪的密度________（填“大于”、“等于”或“小于”）冰的密度．小丽利用冰的密度，使用如下方法来估测积雪的密度：利用平整地面上的积雪，脚向下用力踩在雪上，形成一个下凹的脚印，然后测量脚印的深度140mm和积雪的深度150mm，就可以估测出积雪的密度______________．
18．甲、乙两汽车在水平地面上做匀速直线运动，其s-t图像如图所示，甲的运动速度为________米/秒；若以乙作为参照物，甲是______的(选填“运动”或“静止”)．刹车过程中，甲汽车由于受到摩擦力速度变小，说明力可以改变物体的________．

四、计算题（本大题共3小题，共29分）
19．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
R1 两端的电压；R2 的阻值；在 1min 内 R1 产生的热量。
20．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
驱动模式

纯电动
启动、低速
油电混动
中速
纯燃油
高速
表2
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
21．如图是一种手扶式滚刷扫雪机。它能轻巧灵活地清扫道路上的积雪，其部分技术参数如下表。（g取10N/kg）
自身质量
200kg
不扫雪时行驶功率
500W
扫雪时总功率
4kW
最大行驶速度
1m/s

（1）扫雪机静止在水平地面上，它与地面接触的总面积为400cm2，求其对地面的压强。
（2）扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，求其所受阻力。
（3）扫雪机以最大行驶速度扫雪900m，消耗燃油0.3kg，求扫雪机的效率。（燃油热值取q＝4.0×107J/kg）
五、作图题（本大题共2小题，共4分）
22．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．
（____）

23．如图，请作出凸透镜的入射光线和从空气进入水中的折射光线。

在如图中画出沿斜面减速上滑的物体所受的重力G以及斜面受到的压力F压的示意图。

六、实验探究题（本大题共3小题，共15分）
24． “测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。

（1）请用笔画线代替导线将图乙中的实物连接完整。
（________）
（2）现有滑动变阻器R1（5Ω0.3A）和R2（50Ω1A），实验时应选用滑动变阻器_____；
（3）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是_____（填序号）；
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为_____W；
（5）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压不成正比，这是因为_____。
25．小宋同学用天平和量筒测量盐水密度，主要步骤如下：
调节时先把游码放在标尺左端_____处，发现指针指在分度盘的右侧，要使横梁平衡应将平衡螺母向_____（选填“右”或“左”）调，使天平横梁平衡；在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲，则烧杯和盐水的总质量为_____g；将烧杯中的部分盐水倒入量筒中（如图乙），再用天平测出烧杯和剩余盐水的总质量为38.8g，则该盐水的密度为_____kg/m3
26．小明用下列器材探究小灯泡亮度与实际功率的关系．其中的小灯泡上标有“2.5V”字样．

（1）请你用笔划线代替导线，在图甲中将电路连接完整．
（_____）
（2）小明连接好电路后闭合开关时，发现电压表指针反偏，原因是_____．
（3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图乙、丙所示，此时小灯泡消耗的实际功率为_____W．通过多次实验小明得出：小灯泡越亮它的实际功率越_____．
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
解：有甲乙丙三个带电体，且丙物体带正电，乙物体吸引丙物体，故乙带负电；甲物体排斥乙物体，故甲带负电．对照选项可知，只有D是正确的．
故选D．
【点评】从丙的带电情况入手，根据电荷间的相互作用规律性逐个分析判断即可．
2、B
【解析】
A. 光纤通信是以光通信，需要用到光导纤维，不是无线传播，不符合题意；B. 由于微波的性质更接近于光波，大致沿直线传播，不能沿地球表面绕射，同时在传输过程中信号存在衰减等．因此人类用通信卫星作中继站，符合题意．C. 电磁波的种类很多，长期被一些射线或微波照射会对人体产生危害，不符合题意；D. 电磁波可以在真空中传播，不符合题意；故选B.
解决本题需掌握电磁波的特点及光纤通讯、卫星通讯方面的知识．
3、C
【解析】
A．麦克斯韦滚摆向高处滚动，其质量不变，速度变小，动能变小，同时高度变大，重力势能变大，所以是将动能转化为重力势能的过程，故A错误；
B．塑料圆筒滚动时，速度变小，即动能变小，同时皮筋越来越紧，弹性形变程度变大，即动能转化为弹性势能，故B错误；
C．运动员用拉弯的弓把箭射出去，即该过程中，弓的弹性势能变小，同时箭的动能变大，所以是将弹性势能转化为动能的过程，故C正确；
D．造地球卫星在远地点时动能最小，势能最大；在近地点动能最大，势能最小，故从远地点向近地点运动时，势能转化为动能，故D错误；
4、C
【解析】
A、无人机只有在空中匀速直线飞行或悬停时，才受到平衡力作用，故A错误；
B、航拍时，为了使位于航拍器正下方的同学们所成的像更大，应减小物距，即降低飞行高度，故B错误；
C、无人机在空中悬停定位拍摄时，有力，但没有距离，故没有做功，故C正确；
D、航拍器在沿竖直方向匀速上升过程中，速度不变，动能不变，高度变大，重力势能变大，机械能变大，故D错误．
5、A
【解析】
“嫦娥四号”月球探测器在每个支脚的底部都安装了一个面积较大的底盘，这是为了在压力一定时，增大受力面积来减小压强，故选A。
6、C
【解析】
A．教室的高度约为3m，故A不符合实际；
B．普通中学生的质量约为50kg，故B不符合实际；
C．中小学课间活动时间一般是20min，做一遍眼保健操的时间大约是课间活动时间的四分之一，在5min左右，故C符合实际；
D．人的正常体温为37℃，洗澡的热水温度比人体温度略高，在40℃左右，故D不符合实际．
7、B
【解析】
解：A、轮胎和脚踏做有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A错误；B、自行车上会安装弹簧来减震，是利用弹簧的弹性．故B正确；C、刹车闸的把手在使用过程中，动力臂大于阻力臂，是省力杠杆．故C错误；D、手机微信是利用手机通过一定频率的电磁波来传递信息．故D错误．
故选B．
点睛：（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦；（2）弹性是物体在力的作用下发生形变，在撤去外力后能恢复原状的性质；（3）判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；（4）手机既是电磁波的反射台，也是电磁波的接收台．
8、C
【解析】
重力的方向总是竖直向下的，在生活中有好多应用：检查工作台面是否水平、检查墙砌的是否竖直、检查墙上挂的画是否挂正等；
【详解】
为了把年画贴正，通常做法是调整年画，使年画的长边与重垂线平行，因为重力方向竖直向下，所以年画的边长也竖直向下，此时年画就挂正了，答案选C。
9、A
【解析】
分析可知，电路中灯与R2串联后再与R1并联,电流表A1测R1的电流,电流表A2测干路的总电流,电压表测R1的电压，始终为电源电压保持不变；根据欧姆定律,通过R1的电流大小不变,即A1的示数不变；当S闭合,且滑片P向左滑动时,R2的阻值变小,根据电阻串联的规律,灯与R2串联的总电阻RL2变小,根据电阻的并联规律,R1与RL2并联的总电阻变小,由欧姆定律,电路的总电流变大,即A2示数变大．只有A正确．故选A.
分析电路的连接关系及电压表测量的电压、电流表测量的电流，确定电压表示数的变化；根据并联电路电压的规律，由欧姆定律确定电流表A1的示数变化；滑片P向左滑动时，根据串联电阻的规律及并联电阻的规律判断总电阻的变化，根据欧姆定律最终确定电流表A2示数的变化，由此确定正确答案．
10、C
【解析】
两种不同的物质相互接触时，彼此进入对方的现象叫扩散现象，扩散现象表明分子不停地做无规则的运动．
【详解】
从物理学角度来看，走进鲜花店里，会闻到浓郁的花香，属于扩散现象，这个现象表明分子在永不停息地做无规则运动．且虽然温度越高，分子运动越快，本题没有涉及温度的变化．
故选C．

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A. 机器人在自动充电过程中主要把电能转化为化学能的过程，故A错误；
B．物体的振动才能发声，只通电不振动不能发声，故B错误；
C. 机器人内电动机制作原理是磁场对通电导体有力的作用，故C正确；
D．集成电路主要是利用二极管，三极管和电阻，电容等元件直接做在硅单晶片上，而二极管和三极管都是利用半导体材料制作的，所以机器人内部的集成电路主要使用了半导体材料．故D正确；
12、CD
【解析】
由图知：n甲＝2，n乙＝3；根据题意可知，动滑轮的重力相同；A、已知FA：FB＝3：2，则可得2FA＝3FB﹣﹣﹣﹣﹣﹣﹣﹣①；不计绳重和摩擦，由F＝（GG动）得，两物体的重力分别为：GA＝2FA﹣G动﹣﹣﹣﹣﹣﹣﹣﹣﹣②，GB＝3FB﹣G动﹣﹣﹣﹣﹣﹣﹣﹣③；由①②③可知GA＝GB，即GA：GB＝1：1，故A错误；B、由题知重物A、B上升的速度v相同，则拉力FA移动速度vA＝2v，拉力FB移动速度vB＝3v，由P＝＝Fv得，拉力FA和FB做功的功率之比：PA：PB＝FAvA：FBvB＝3×2v：2×3v＝1：1，故B错误；C、重物A、B分别以相同的速度匀速上升，相同时间内上升高度h相同（即动滑轮上升高度h相同），不计绳重和摩擦，由W额＝G动h可知，拉力所做额外功相等，故C正确；D、由η＝可得，甲、乙滑轮组的机械效率之比：η甲：η乙＝：＝1：1，故D正确．故选CD．
点睛：（1）利用拉力关系，根据F＝（GG动）比较物重关系；（2）利用P＝Fv分析功率大小关系；（3）不计绳重和摩擦，对动滑轮做功为额外功；（4）利用η＝分析机械效率关系．
13、AD
【解析】
分析：根据凸透镜对光线有会聚作用，凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴；
凹透镜对光线有发散作用，凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。
然后对各个选项逐一分析即可。
解答：A、过焦点的光线经凸透镜折射后折射光线平行于主光轴，正确；
B、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，错误；
C、相对于凹透镜来说，图中入射光线不是特殊光线，折射光线应该比入射光线更远离主光轴，故C错；
D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故D正确。
故选：AD。
【点睛】本题考查了透镜对光线的折射作用。掌握好凸透镜和凹透镜的三条特殊光线，解答此题就不会太难。

三、填空题（本大题共5小题，共10分）
14、核聚变 变小
【解析】
太阳内部发生的核反应是核聚变；太阳在毁灭膨胀过程中，质量不变，体积增大，根据可得，它的密度会变小。
15、升高（变大） 小 液化
【解析】
用高压锅煮饭比较快，是因为高压锅气密性较好，在加热的过程中，锅内气压变大，水的沸点升高；根据阿基米德原理可知F浮=ρ水gV排;物体的重力G油=ρ油gV.所以，ρ水gV排=ρ油gV.由于漂浮，所以V排小于V.由此可知：油的密度小于水的密度；在盛水的水缸外表面，夏天常常出现了一层均匀分布的小水珠，是由于空气中的水蒸气遇到水缸壁，在其表面发生液化现象，形成小水珠．
16、大地 台灯所在的支路开路
【解析】
金属外壳的用电器与其它用电器是并联，它的外壳要通过插座接地线．并联电路中每个用电器能够独立工作，互不影响，并联电路一个工作，另一个不工作，不可能是短路，只能是断路．
【详解】
电水壶接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连；它与两孔插座上的用电器并联，当将台灯连接在图中两孔插座上，闭合开关后灯不亮，说明台灯所在的支路开路．
故答案为大地；台灯所在的支路开路．
本题考查了故障分析、金属外壳的用电器的三脚插头的作用：把外壳与大地相连，是为了防止外壳带电，造成触电．
17、小于 0.9g/cm3×
【解析】
雪在外力挤压下里面的空气被排出，剩下的就是冰，同样质量的雪和冰，由于雪里还有一定体积的空气，所以，体积一定比冰大一些，所以由ρ=可知ρ雪<ρ冰.;
根据公式ρ=mV,由于脚用力踩在雪上,所以脚踩住的雪部分被压实(我们把这部分压实层近视看成冰层)
设脚印的面积为s,深度t1,积雪厚度t2.冰层厚度=积雪厚度与脚印深度之差=t2−t1,冰的密度0.9g/cm3,脚印面积部分的积雪在脚踩压前后的质量相同，设雪的密度ρ
故有ρst2=0.9g/cm3×s×(t2−t1),可得雪的密度ρ=0.9g/cm3×.
18、10 运动 运动状态
【解析】
由图像知道，当t=12s时，甲、乙两汽车在水平地面上运动的距离分别是：s甲=120m，s乙 =45m，所以，甲的运动速度是：v甲==10m/s；乙的运动速度是：v乙==3.75m/s，由于v甲 v乙，所以，若以乙车为参照物，则甲车与乙车之间发生了位置变化，即甲车是运动的；根据题意知道，刹车过程中，甲汽车速度变小，是因为受到摩擦力的作用，说明力可以改变物体的运动状态．

四、计算题（本大题共3小题，共29分）
19、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
20、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．
21、（1）5×104Pa。（2）500N。（3）30%。
【解析】
（1）扫雪机静止在水平地面上时对地面的压力是：F＝G＝mg＝200kg×10N/kg＝2000N，则对地面的压强是： ＝5×104Pa；
（2）由 知道，扫雪机不扫雪时，在道路上以最大速度匀速直线行驶时的牵引力是： ＝500N，扫雪机在道路上匀速直线行驶，所以其所受阻力是：f＝F牵＝500N；
（3）扫雪机以最大行驶速度扫雪时的牵引力是： ＝4×103N，所以，扫雪机做的功是：W＝F牵′s＝4×103N×900m＝3.6×106J，完全燃烧0.3kg燃油放出的热量是：Q放＝m′q＝0.3kg×4.0×107J/kg＝1.2×107J，则扫雪机的效率是： ＝30%。

五、作图题（本大题共2小题，共4分）
22、
【解析】
两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“不管行人从哪端进入，电灯都能接通电源发光”，可知两开关应并联，另外注意开关控制火线，如下图所示：

23、见解析 见解析
【解析】
（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线；过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：

（2）过物体重心沿竖直向下的方向画出物体所受重力示意图；物体对斜面的压力F的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、 R2 C 0.95 小灯泡的电阻随温度的升高而增大
【解析】
（1）小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）由图丁知，灯在额定电压下的电流大于0.3A，故选用滑动变阻器R2（50Ω 1A）；
（3）闭合开关后，电流表和电压表均有示数，则电路为通路，小明发现小灯泡不亮，故电路中的电流过小，接下来他首先应该操作的是：移动滑动变阻器的滑片，观察小灯泡是否发光，选C；
（4）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，电流表表选用小量程，分度值为0.02A，电流为0.38A，则小灯泡的额定功率为：
P＝UI＝2.5V×0.38A＝0.95W；
（5）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压不成正比，这是因为小灯泡的电阻随温度的升高而增大。
25、零刻度 左 71.2 1.08×101
【解析】
（1）将天平放在水平台上，调节时先把游码放在标尺零刻度处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向左调节；
（2）由图甲可知，烧杯和盐水的总质量为：m总=50g+20g+1.2g=71.2g；
（1）由图乙可知，量筒中盐水的体积为V=10ml=10cm1；
将烧杯中的部分盐水倒入量筒中，测得剩余盐水和烧杯的质量为18.8g；
则量筒中盐水的质量m=71.2g-18.8g=12.4g；
盐水的密度：ρ==1.08g/cm1=1.08×101kg/m1．
26、（1）如图所示；

（2）电压表正负接线柱接反了；（3）0.69；大
【解析】
（1）探究小灯泡亮度与实际功率的关系实验中，电压表应并联在小灯泡两端，因为灯泡额定电压为2.5V，所以电压表选用0~3V的量程，连图如下：

（2）电压表指针反偏，说明电压表的正负接线柱接反了．
（3）由图可知：电压表量程为0~3V，分度值为0.1V，示数为2.3V，即灯泡两端电压U=2.3V；
电流表量程为0~0.6A，分度值为0.02A，示数为0.3A．此时小灯泡消耗的实际功率为P=UI=2.3V×0.3A=0.69W．
通过多次实验小明得出：小灯泡越亮，它的实际功率越大．
点睛：灯泡的亮度取决于实际功率的大小．
