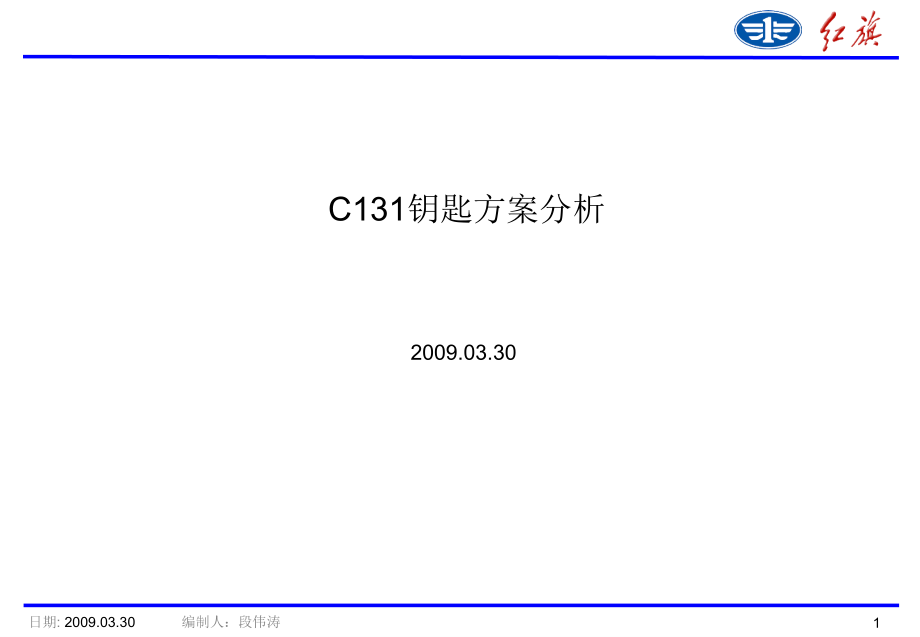

钥匙方案分析.ppt

*,日期,:,2009.03.30,编制人：段伟涛,C131,钥匙方案分析,2009.03.30,1,、概述：,本文件分析对比了参考车型的钥匙种类和具体配置情况，对,C131,车型钥匙可以选择的种类和具体配置做了阐述。,2,、,HQ3,钥匙的配置方案：,把,HQ3,按是否带智能进入及起动系统分为高配和低配两种车型。,高配车型钥匙配置方案：,（见右图）,钥匙包括电子钥匙和机械钥匙。机械钥匙用于应急备用。,1,、,电子钥匙（主钥匙）：,此钥匙可以锁止或开启所有车门，能通过无线遥控功能和智能进入及起动系统的进入功能打开行李箱，能通过智能进入及启动系统的起动功能起动发动机；,2,、,电子钥匙（副钥匙）：,此钥匙可以锁止或开启所有车门，能通过无线遥控功能打开行李箱，不能起动发动机；,3,、,机械钥匙：,这些钥匙可以锁止或开启所有车门，可以打开行李箱，但是不能起动发动起。,为保护杂物箱和行李箱内的物品，让服务员停车时，锁定行李箱开启开关，并将电子钥匙交由服务员，车主随身携带机械钥匙。,2,、,HQ3,钥匙的配置方案：,低配车型钥匙配置方案：,（见右图）,1,、,主钥匙：,此钥匙可以通过无线遥控功能或机械钥匙锁止或开启所有车门，能通过无线遥控功能或机械钥匙打开行李箱，能通过机械钥匙起动发动机；,2,、,副钥匙：,此钥匙不能打开杂物箱和行李箱；,为保护杂物箱和行李箱内的物品，让服务员停车时，锁定行李箱开启开关，并将副钥匙交由服务员，车主随身携带主钥匙。,3,、,Audi B8,车型钥匙的配置方案：,Audi B8,车型均配备智能进入及起动系统。其智能钥匙配置方案如下：,A,、,主钥匙：,此钥匙可以锁止或开启所有车门，能通过无线遥控功能和智能进入及起动系统的进入功能打开行李箱，能通过智能进入及启动系统的起动功能起动发动机。内含应急钥匙（机械钥匙）；,B,、,备用钥匙：,只能在紧急情况下代替机械钥匙使用。,4,、,Audi C6,车型钥匙的配置方案：,Audi C6,车型不配备智能进入及起动系统，其钥匙配置如下：,A,：主钥匙，此钥匙可以通过无线遥控功能或机械钥匙锁止或开启所有车门，能通过无线遥控功能或机械钥匙打开行李箱，能通过机械钥匙起动发动机；,B,：备用钥匙，只能在紧急情况下代替机械钥匙使用。,5,、参考车型钥匙方案分析：,综上所述，我们可以总结出以下特点：,1,、智能钥匙内部一般会配备一把机械钥匙，此机械钥匙隐藏在智能钥匙壳体内，使用率较低。如,HQ3,高配车型的智能钥匙和,Audi B8,的智能钥匙；,2,、不带智能进入及起动系统的车型，由于需要使用机械钥匙起动发动机，机械钥匙的使用率很高，所以要求机械钥匙能够很方便的取出，一般采用,Audi C6,那样的折叠式遥控钥匙或,HQ3,那样的遥控钥匙；,3,、所有车型一般会再配备一把备用钥匙，此钥匙紧急情况下使用，钥匙寿命很短。,6,、,C131,钥匙配置可行方案一：,高配车型：见右图,1,、,电子钥匙（主钥匙）,：此钥匙可以锁止或开启所有车门，能通过无线遥控功能和智能进入及起动系统的进入功能打开行李箱，能通过智能进入及启动系统的起动功能起动发动机；,2,、,机械钥匙：,这些钥匙可以锁止或开启所有车门，可以打开行李箱，但是不能起动发动起。,低配车型：见右图,1,、,电子钥匙（主钥匙）：,此钥匙可以通过无线遥控功能或机械钥匙锁止或开启所有车门，能通过无线遥控功能或机械钥匙打开行李箱，能通过机械钥匙起动发动机；,2,、,副钥匙：,此钥匙不能打开杂物箱和行李箱。,将车交由服务员停车时注意事项：,高配车型：,锁定行李箱开启开关，将电子钥匙交由服务员，车主随身携带机械钥匙；,低配车型：,锁定行李箱开启开关，将副钥匙交由服务员，车主随身携带主钥匙。,7,、,C131,钥匙配置可行方案二：,高配车型：见右图,A,、,主钥匙,：此钥匙可以锁止或开启所有车门，能通过无线遥控功能和智能进入及起动系统的进入功能打开行李箱，能通过智能进入及启动系统的起动功能起动发动机。内含折叠式机械钥匙；,B,、,副钥匙：,此钥匙不能打开杂物箱和行李箱；,低配车型：见右图,A,、,主钥匙：,此钥匙可以通过无线遥控功能或机械钥匙锁止或开启所有车门，能通过无线遥控功能或机械钥匙打开行李箱，能通过机械钥匙起动发动机，机械钥匙为折叠式；,B,、,副钥匙：,此钥匙不能打开杂物箱和行李箱。,将车交由服务员停车时注意事项：,高配车型：,必须将主钥匙交由服务员，这样无法保障杂物箱和行李箱内物品的安全；,低配车型：,锁定行李箱开启开关，将副钥匙交由服务员，车主随身携带主钥匙。,8,、,C131,钥匙配置方案分析：,方案一：,优点：,高配车型智能钥匙中所含的机械钥匙采用插入式，电子钥匙和机械钥匙可实现分离，由于该机械钥匙使用率较低，这样的结构方案比较合理，由服务员停车时，可有效保障杂物箱和行李箱内物品的安全；,缺点：,高配车型和低配车型的钥匙类型不同，需要不同的造型，且需开两套模具。,方案二：,优点：,高配车型和低配车型钥匙类型相同，所含机械钥匙均采用折叠式，造型相同，可采用一套模具制造；,缺点：,高配车型智能钥匙中所含的机械钥匙使用率较低，折叠式方案不是特别合理；机械钥匙和电子钥匙无法实现分离，由服务员停车时，高配车型无法保障杂物箱和行李箱内物品的安全，低配车型则需同时携带副钥匙，比较不便。,9,、结论：,综上所述，方案一更贴近于,C131,车型的功能定义，建议采用方案一。,
