高压电力线路.ppt

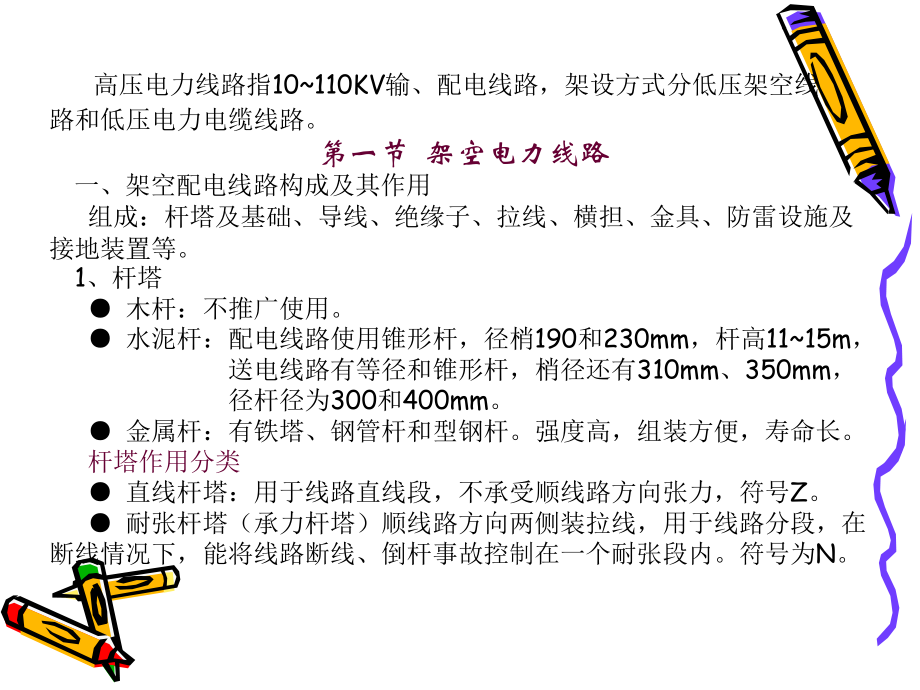

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章,高压电力线路,高压进网电工培训,高压电力线路指,10110KV,输、配电线路，架设方式分低压架空线,路和低压电力电缆线路。,第一节 架空电力线路,一、架空配电线路构成及其作用,组成：杆塔及基础、导线、绝缘子、拉线、横担、金具、防雷设施及,接地装置等。,1,、,杆塔,木杆：不推广使用。,水泥杆：配电线路使用锥形杆，径梢,190,和,230mm,，杆高,1115m,，,送电线路有等径和锥形杆，梢径还有,310mm,、,350mm,，,径杆径为,300,和,400mm,。,金属杆：有铁塔、钢管杆和型钢杆。强度高，组装方便，寿命长。,杆塔作用分类,直线杆塔：用于线路直线段，不承受顺线路方向张力，符号,Z,。,耐张杆塔（承力杆塔）顺线路方向两侧装拉线，用于线路分段，在,断线情况下，能将线路断线、倒杆事故控制在一个耐张段内。符号为,N,。,转角杆塔：用于线路转角处。符号为,J,。,终端杆塔：用于线路首末段端，承受单侧受力。符号为,D,。,特殊杆塔：,跨越杆塔,线路跨越道路、河流、山谷、线路等。符号为,K,。,分支杆塔,架空配电线路中间天设分支线路。符号,F,。,多回同杆架设杆塔：不同回路同杆。,2,、杆塔基础作用及分类,基础是杆塔地面以下部分设施，作用是保证杆塔稳定。,（,1,）混凝土电杆基础：一般采用底盘、卡盘、拉盘，预制后现场装。,（,2,）铁塔基础：分为宽基和窄基两种。,（,3,）对基础要求：埋深冻土层以下，且不小于,0.6mm,，地面应留有,300mm,高的防沉土台。,3,、架空,线路材料、结构和种类,（,1,）架空导线材料：采用钢芯铝绞线或钢芯铝合金绞线。,（,2,）架空导线结构：单股导线、多股绞线、复合材料多股绞线。,（,3,）架空导线种类：裸导线、绝缘导线。型号见,P117,表,4-1,4,、常用,绝缘子的种类与用途,是隔电部件，用于导线间及导线与大地绝缘，支持和悬吊导线。,（,1,）针式绝缘子：用于直线或角度较小杆塔上，耐张杆塔上固定导,线跳线。承受张力不大，耐雷水平不高，易闪络，输电线路不采用。,（,2,）柱式绝缘子：与针式大致相同，抗污闪较好，应用配电线路。,（,3,）瓷横担绝缘子：用于,10KV,配电直线杆，有绝缘子和横担作用。,（,4,）悬式绝缘子：具有良好电气性能和较高机械性能，用于耐张,杆、终端杆或分支杆塔上，少量用于直线杆塔绝缘子串。,（,5,）棒式绝缘子：可以代替悬式或式绝缘子用。,（,6,）蝶式绝缘子：常用于低压配电线路上。,绝缘子材质一般为电瓷和玻璃两种,5,、,拉线作用、形式及选用,（,1,）,拉线作用：拉线与地面夹角,45,O,，受环境影响，不超,3060,O,。,（,2,）,拉线形式,：,按作用分：张力拉线、风力拉线；,按形式分：普通、水平、弓形、共同、,V,形等,。,（,3,）,拉线选用：强度要求较低，采用多股,4mm,镀锌铁线，要求较高,时，采用镀锌钢绞线。,6,、横担规格要求,15,O,以下用单横担，,1545,O,用双横担，,45,O,以上转角杆用十字横担。,横担材质：木横担、铁横担、瓷横担,7,、金具,（,1,）支持金具：又称线夹。用于直线或耐张杆塔的跳线上。,（,2,）连接金具：球头挂环、碗头挂环、,U,型挂环、直角挂板、平行挂,板、平行挂环、二联板、直角环,（,3,）,接续金具：用于导线和避雷线的接续和修补等。,1,）,承力连续金具：主要有导线、避雷线的连接管。握着力不应,小于导线、避雷线计算拉断力的,95%,。,2,）,非承力连续金具：主要有并沟线夹、带电装卸线夹、安普线夹和,异径并沟线夹等。握着力不应小于该导线计算拉断力的,10%,。,（,4,）,保护金具：,1,）,电气类保护金具：防止绝缘子串上的电压分布不均而损坏绝缘子。,2,）,机械类保护金具：,P126,3,）拉线金具：拉线金具、紧固金具、调节金具,8,、架空电力线路的防雷措施,架设避雷线：架设在导线上方。,避雷线材料：镀锌钢绞线，也可用钢芯铝绞线、铝镁合金绞线等。,9,、接地装置：接地引下线和接地体,（,1,）接地引下线：避雷器与接体的连接线，采用镀锌钢绞线。,（,2,）接地体：埋入地下直接与大地接触的金属导体。水平接地体采用,圆钢或扁钢，埋地不小于,0.8mm,，垂直接地体用角钢异味钢,管，不宜小于两根，长度不小于,2m,，深度不小于,0.8m,。,二、架空电力线路技术要求,1,、,架空导线截面选择,（,1,）,导线截面选择条件：发热、电压损失、机械强度、保护、经济,（,2,）,导线截面选择方法,1,）,按经济电流密度。,P130,2,）,按发热条件校验导线截面：铝及钢芯铝绞线在正常情况下运行的,最高温度不得超过,70,O,C,，事故情况下不得超过,90,O,C,。见表,4-5,在电网发生事故情况下，导线允许载流数值增加,20%,。,3,）,按允许电压损失校验导线截面：线路电压损失,允许电压损失,4,）按机械强度求导线最小允许截面：承受自重、风力、拉力、冰,5,）按电晕损耗条件求最小允许直径。,P134,表,4-8,对于送电线路：主要按经济电流密度和允许电压损失来确定；,对于配电线路：按允许电压损失来确定，但须按发热条件校验。,2,、架空配电线路的导线排列、挡距与线间距离,（,1,）导线排列：,1035KV,架空线路的导线，采用三角或水平排列。,（,2,）架空配电线路挡距：,P135,表,4-9,35KV,架空耐张段的长度不宜大于,35Km,，,10KV,不宜大于,2Km,。,（,3,）架空配电线路导线的线间距离,P135136,3,、架空导线弧垂对地交叉跨越,P137138,三、架空线路运行维护,1,、架空电气线路运行标准,P138139,2,、架空电气线路巡视：定期、夜间、特殊、故障、登杆、监察巡,视。,P140142,3,、架空线路常见故障和反事故措施,（,1,）常见故障：,导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相,接地、两相短路、三相短路、缺相。,（,2,）反事故措施：,防雷、防暑、防寒、防风、防汛、防污,4,、,架空线路防污闪,（,1,）,污闪形成原因：大气环境污染，线路绝缘子表面附着许多,污秽物质。,（,2,）污闪特点：,运行电压、持续且不易消除、附着物、气候条件、污闪多发时间。,（,3,）绝缘配置：绝缘子泄漏距离、绝缘子配置、绝缘子形状选择。,5,、,架空电路维护,（,1,）标准项目与周期,P146,（,2,）线路维护工作主要内容：,清扫绝缘子、加固杆塔和拉线、混凝土电杆损坏修补、杆塔倾斜和,挠曲调整、铁构件及铁塔刷漆、金属基础和拉线地下部分抽样检查、导,线和避雷线检查、补加杆塔材料和部件、线路保护区清障、运行线路测,试、宣传电力线路保护。,第二节 电力电缆线路,一、电缆线路特点,1,、,优点：不占地上空间、供电可靠、电击可能性少、分布电容大、,维护工作量少。,2,、缺点：投资费用大、引出分支线路比较困难、故障测寻比较困难,电缆头制作工艺要求高。,二、电力电缆结构和种类,1,、电力电缆基本结构：线芯、绝缘层、屏蔽层、保护层。,2,、常用电缆种类及适用范围,（,1,）不滴漏油浸纸绝缘型电缆：只能用在,10KV,以下电压等级。,（,2,）不滴漏油浸纸绝缘分相电缆：适宜于,2035KV,，个别,66KV,。,（,3,）橡塑电缆：,交联聚乙烯绝缘电缆：允许温升高，载流量大，适宜高落差和垂直,敷设。,聚氯乙烯绝缘电缆：能适应高落差敷设，只用在,10KV,以下。,橡胶绝缘电缆：用在,138KV,以下线路中，适宜矿井、船舶上敷设。,3,、,电力电缆型号,（,1,）型号：,P153,表,4-16,（,2,）型号表示法：,P154,三、电力电缆载流能力,1,、电缆长期允许载流量,2,、电缆允许短路载流量,四、电力电缆运行,1,、电力电缆投入运行：,（,1,）新装电缆，须办理验必及相关手续。,（,2,）停电后重新投入运行，须按停电时间长短进行相关测试。,P160,（,3,）重造终端头、中间头、和新造终端头要求。,2,、电力电缆线路巡视检查,（,1,）日常巡视检查周期：有人值班变电所，每班一次，无人值班每,周至少一次。,（,2,）日常巡视检查内容：,P160,（,3,）定期检查周期：,P161,（,4,）定期检查内容：,直埋电缆线路,电缆沟、隧道内和混凝土管内电缆,室外电缆终端头,3,、电力电缆试验：新装交接试验、年度试验、中间头试验,五、电力电缆线路常见故障及其处理,1,、常见故障：短路性、接地性、断线性、混合性,2,、故障原因及对策：,（,1,）外力损伤：加强电缆保管、运输、敷设管理,（,2,）保护层腐触：套管保护,（,3,）铅包疲劳、龟裂、胀裂：抓好施工质量管理,（,4,）过电压、过负荷运行：加强巡视检查，改善运行条件。,（,5,）户外终端头浸水爆炸：严格执行施工工艺，认真验收，加,强检查,（,6,）户内终端头漏油：加强巡视，严重时停电重做。,
