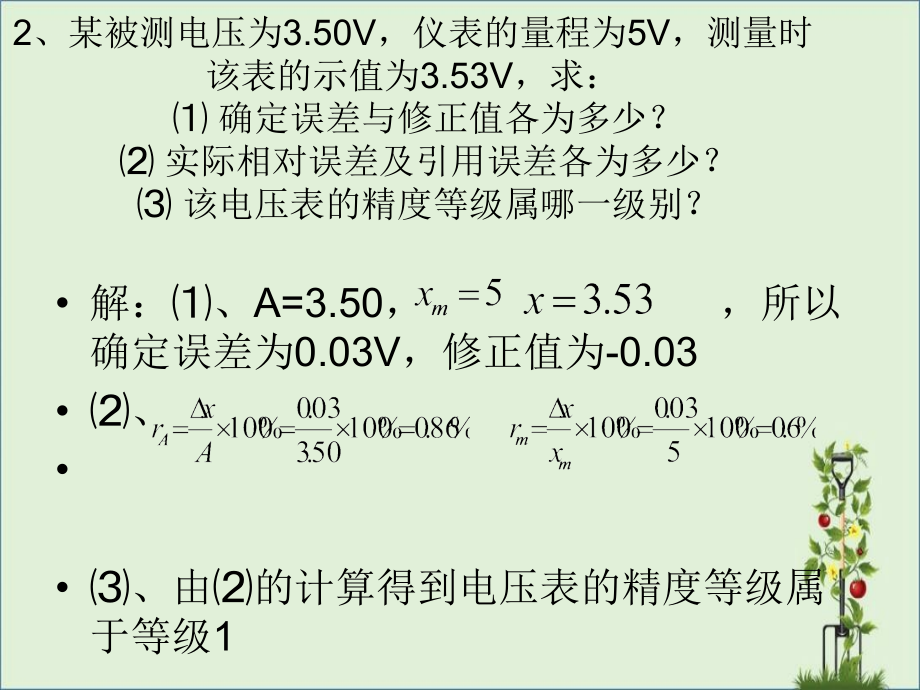

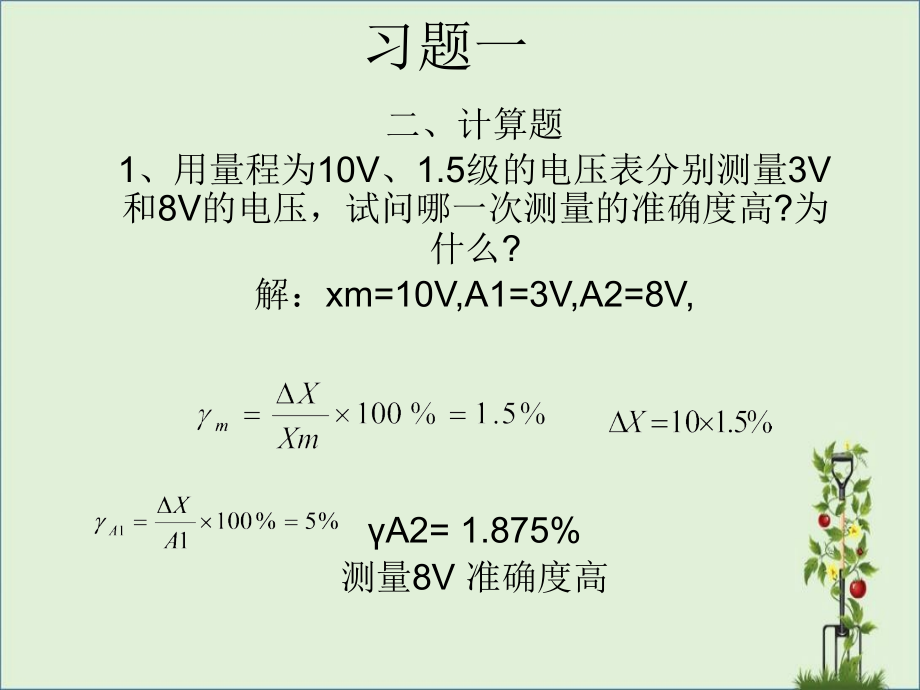

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,习题一,二、计算题,1、用量程为10V、1.5级的电压表分别测量3V和8V的电压，试问哪一次测量的准确度高?为什么?,解：xm=10V,A1=3V,A2=8V,A2=1.875%,测量8V 准确度高,2、某被测电压为3.50V，仪表的量程为5V，测量时该表的示值为3.53V，求：确定误差与修正值各为多少？实际相对误差及引用误差各为多少？该电压表的精度等级属哪一级别？,解：、A=3.50，所以确定误差为0.03V，修正值为-0.03,、,、由的计算得到电压表的精度等级属于等级1,习题二,一选择题,1AC 2B 3ABCDE 4BD,二简述题,1、测试系统的静态特性是通过静态标定或静态校准的过程获得的。静态标定就是在肯定的标准条件下，利用肯定等级的标定设备对测试系统进展屡次往复测试的过程。,2、某一阶测量系统，在 t=0时，输出为10mV；在 t=时，输出为100mV；在t=5 时，输出为50mV，试求该测量系统的时间常数。,解:初始值不为零的一阶测量系统，其阶跃响应的微分方程的解为：由条件得：,化解得：,习题三,一、填空题,3;2对称性,单峰性,有界性,抵偿性;,3.算术平均值;4.准确度，周密度;,5.0.25;6.系统误差(1)(3),随机误差(2),粗大误差(4);7.分散,标准偏差,标准偏差.,二、推断题：,1.误差不肯定存在于一切测量工作中。,2.在测量结果中的数字列中，最左边的零不算是有效数字，而末位的零无关紧要。(),3.工程中，一般用相对误差来表示仪表的准确度。(),4.粗大误差具有随机性，可承受屡次测量，求平均的方法来消退或削减。(),5.被测量的真值是客观存在的，然而却是不简洁获得的。(),6.系统误差确实定值和符号在任何测量条件下都保持恒定，即不随测量条件的转变而转变。(),三、选择题：1.(d);2.b;3.d;4.a,d;5.a,d.四、简答题 1 假设电压和电流的相对误差分别为V/V和R/R，用误差合成方法求电功率的相对误差为多少？,2.35.5,3对某信号源频率fx进展了 8 次测量，测得的数值 kHz 为 100.82，100.79，100.85，100.84，100.91，100.96，100.76，100.82,算术平均值和平均值的标准偏差 要求在 P=9%的置信概率下，写出最终结果的表达式fx=,4.将以下数字保存 3 位有效数字：45.77 36.251 43.149 38050 47.15 3.995,解：45.8 36.2 43.1 3.80104 47.2,4.00,习题四,一、填空题,1量化、标准频率 2.1量化、标准频率、频标 3.10000Hz 4.增大闸门时间、被计数频率越低 5.频率准确度、频率稳定度,二、推断题,1.错 2.错 3.对 4.错 5.对 6.错,三、选择题：,1.C 2.A 3.B 4.B 5.A 6.D,四、简答题,1、用一台5位十进电子计数器测量频率，选用0.1s的闸门时间。假设被测频率为10KHz，则测频区分力为多少？量化误差相对误差值为多少？,解：1测量区分率1/0.1s 10Hz2在0.1s的闸门时间内的计数值为：10KHz0.1s1000，则量化误差的相对值为：1/10000.1,2、欲用电子计数器测量一个fx=200Hz的信号频率，承受测频选闸门时间为1s和测周选时标为0.1s两种方法。试比较这两种方法由1误差所引起的测量误差；,测频时，在1s的闸门时间内对被测信号的计数值为：200Hz1s200 则量化误差为：1/2000.5测周时，由于被测信号的频率为200Hz，则一个周期时间为1/2000.005秒。由于时标为0.1s，所以被计数频率为1/0.1s10MHz107Hz。在0.005秒内计得的数为：1070.00550000，所以量化误差为：1/50000.002,2为了确定是承受测频还是测周的方法，必需先得到承受这两种方法的量化误差相等的点，即中界频率：式中：fst为测频是选用的闸门时间的倒数；fct为测周时选用的频标信号的频率。代入数值可得：，因此当fx小于3162.3Hz时，宜选用测周的方法；当fx大于3162.3Hz时，宜选用测频,的方法。,习题五,一、填空题,1.0.25 2.峰值 ，3.53 3.均值 4.宽带放大器带宽，内部噪声 5.01mV/字 6.,被测电压的定时，参考电压的定值,二、选择题：,1.B 2.B 3.C 4.D 5.C 6.D,三、简答题,1.均值电压表正弦有效值刻度,分别测量正弦波、方波、三角波,读数为1V,问被测电压的有效值、均值、峰值分别是多,.解:均值电压表正弦有效值刻度读数，即,正弦波:有效值 .均值,峰值,方波:(任意波形均值相等)KF=KP=1,均值、有效值、峰值=0.9,三角波:均值=0.9.有效值 =1.150.9,峰值,习题七,一、填空题:,1.电子枪 2.X偏转板 3.校准 4.第一栅极G1、阴极K 5.连续扫描 触发扫描,6.常态触发 预置触发,二、选择题：,1C 2A 3C 4B 5D,三、简答题,1.扫描发生器环由哪组成各部和各局部作用。,如闸门由施密特电路组成；产生快速上升或下降的闸门信号，闸门信号启动扫描发生器工作。,2.将示波器的垂直偏转因数置2v/cm挡，扫描速度置5ms/cm挡，,被测,正弦波,信号经10探头接入，拨形的波峰和波谷之间的距离为4格，周期占5格，求被测,波,信号的峰值、有效值和频率。,答案：=80V;VP=VP-P=40V,=55/10=2.5ms;f=1/T,3.用双踪示波器观测两个同频率正弦波a，b，假设扫描速度为20 s/cm，而荧光屏显示两个周期的水平距离是8cm，问：,1两个正弦波的频率是多少？,2假设正弦波a比b相位超前1.5cm，那么两个正弦波相差为多少？用弧度表示。,答案：频率：,相差:,习题八,一、填空题,2.频率范围，频率准确度，频率稳定度,3.加减运算,二选择题：,1.D 2.C 3.D 4.B,三、简答题 1.锁相环有哪几个根本组成局部，各起什么作用？根本组成局部包括：鉴相器、环路滤波器和压控振荡器。鉴相器完成输入与输出信号的相位比较，其输出反映它们之间的相位差。环路滤波器用于滤除鉴相器输出中的高频成分和噪声。压控振荡器实现对输入频率的跟踪，以降低输出信号与输入信号的相位差，从而实现频率的跟踪。,2.一DDS频率合成器的参考时钟为100MHz，相位累加器宽度为40位，问：1该频率合成器的频率区分力是多少？2假设频率掌握字M为800000000，求输出频率。,答案：,习题九,一、填空题,1.邻道功率 2.本振的频率，中频放大器,3.b),c),区分力太低 4宽，慢,二、推断题：,1.错 2.对 3.错 4.错,三、选择题：,1.A,2.两个等幅信号的频率间距为30KHz，至少需要_的区分率带宽才能区分出两个峰。A:15KHz B:30KHz C:60KHz D:300KHz答案：B,3.BC,四、简答题1.什么是频谱的频率区分率？在外差式频谱仪中，频率区分率分别和哪些因素有关？答案：区分率表征了能够将最靠近的两个相邻频谱重量区分出来的力量。外差式频谱仪的频率区分率主要由中频滤波器的带宽打算，最小区分率还受到本振频率稳定度的影响。,2.要想较完整地观测频率为20KHz的方波，频谱仪的扫描宽度应至少到达多少？,答案：周期方波是由多个纯粹弦信号复合而成的，每根谱线均位于奇次谐波处。零频、基波20KHz、三次谐波60KHz，所以频谱仪的扫描宽度至少应掩盖060KHz的范围。,习题10,一、填空题,1.2.端口2，正向反射系数，端口1，反向传输系数 3.方向性误差 4.锯齿波,正弦波,三角波,5.|S21|小于1,二、简答题,为获得GHz以上的扫频信号，宜承受哪种扫频方式？,答案：宜承受YIG扫频法，这种扫频方式通常用于产生较高频段的扫频信号，扫频线性好。,网络反射参数数的测量误差是由哪些因素引起的？,答案：定向耦合器的方向性或连接部件的失配会造成方向性误差；功率安排器、定向耦合器、转换接头及测试电缆等都存在频率响应，因而造成频响误差；定向耦合器的端口不匹配会造成源失配误差。,为什么在微波网络中使用S参数？,答案：较低频段一般用Z参数或Y参数来表述网络特性，测量时需要开路、短路等特定的端口条件。而高频、微波条件下的电压和电流参数很难测量，且有时不允许人为地将网络端口开路或短路，因此必需应用不同的概念。,
