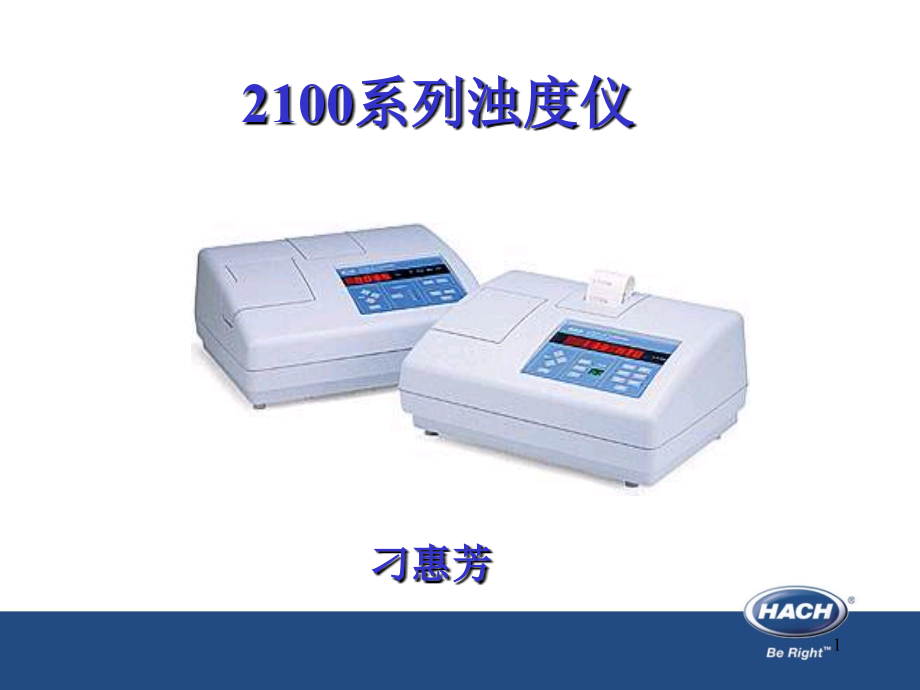

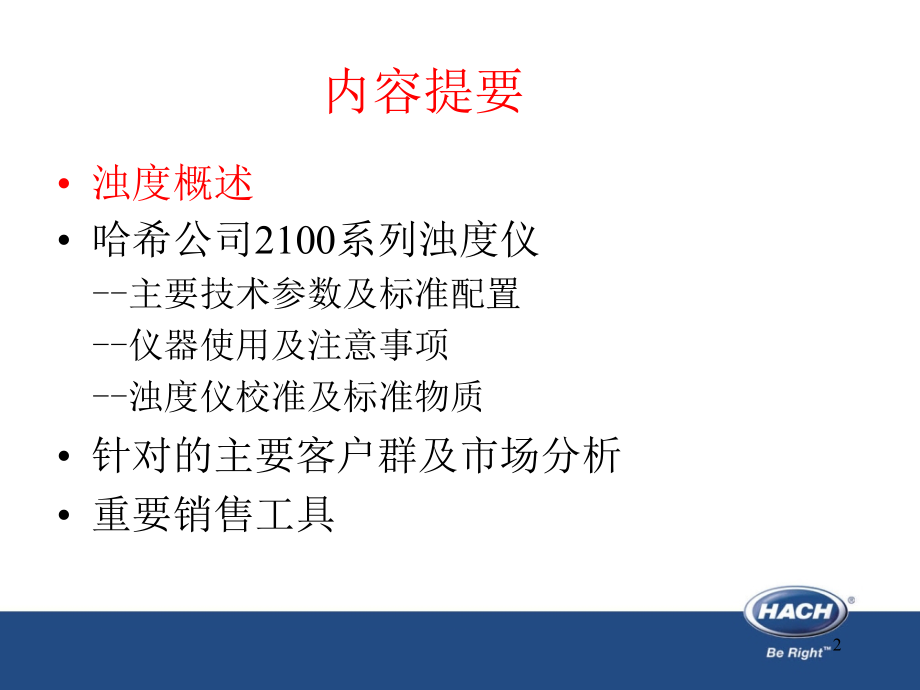

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,2100,系列浊度仪,刁惠芳,1,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,2,天然水和废水中有很多颗粒性物质，如泥沙、粘土、藻类及其他微生物、不溶性无机物和有机物，会产生混浊现象。水样的混浊程度可以用浊度来表示。,浊度,，,即水体中有悬浮颗粒物时，会阻碍光线透过水层（即通过水体的部分光线会被吸收或散射，而非直接透射）。,由悬浮性颗粒物对光线引起的阻碍程度，可用浊度表示,。,浊度是一种光学效应，它表现出光线透过水层时受到阻碍的程度。,浊度定义,浊度？,3,浊度单位的多种表示方法,国际标准化组织于,1984,年颁布的“,ISO7027,水质浊度测量标准”，规定了浊度标准溶液（福尔马肼）的配制方法以及浊度单位（,FNU,）。,目前国际上，浊度单位用法依然很多，在浊度单位上还未达到规范化。,目前有,四种,常用浊度单位：“,FNU”,、“,NTU”,、“,FTU”,、,“度”等。,4,浊度标准物质,传统硅藻土标准，因稳定性差、配制繁杂、在线性不佳等问题，在我国,饮用水卫生标准检验方法,中，该标准物已被取消。,在,70,年代出现了,福尔马肼,标准溶液。,福尔马肼，由硫酸肼与六次甲基四胺在室温条件下聚合，生成的一种白色高分子聚合。,我国饮用水卫生标准检验法,中，统一使用,福尔马肼,作为浊度标准。,5,浊度测量原理,水的浊度越高，则散射光就越强，而透射光就越弱；反之，水的浊度越低，则散射光就越弱，而透射光就越强。,通过测定散射光与透射光强度之间的变化，便可测出水的浊度。,浊度测量有化学分析法和仪器分析法，目前最常用的方法是仪器分析法，即,光电浊度仪,分析法。,6,光电浊度仪测量基本分为透射法和散射法两种。,国际标准化组织在其推荐的,ISO7027,中，也将散射法和透射法定为浊度仪的两种标准测量方法。,透射法：,用一束光通过一定厚度的待测水样并测量待测水样中的悬浮颗粒对入射光的吸收和散射所引起的透射光强度的衰减量来测定待测水样浊度，该方法又可称为,比浊法,。,散射法：,利用测量穿过待测水样的入射光束被待测水样中的悬浮颗粒色散所产生的散射光强度来实现，该方法又可称为,散射浊度法,。,光电浊度仪的两种测量方法,7,国家建设部,城市供水行业,2000,年技术进步发展规划,要求“我国供水企业必须迅速有计划的采用,散射光浊度仪,取代透射光浊度仪、目视比光浊度仪，有利于保证和提高水质以及方便国内外水质的比较。,为了更精确测量浊度，国际上更广泛使用福尔马肼（,Formazin,）聚合物悬浮液作为浊度标准液，比硅藻土标准液具有更好的稳定性和重现性。,散射光浊度仪是,主流趋势？,散射光浊度仪使用在中国供水行业是主流趋势,8,散射光浊度仪是应用光线的散射原理制成。,根据丁道尔效应：,I,kI,0,nV,2,4,式中：,I-,散射光强度，,I,0,入射光强度，,入射光波长，,n,指单位体积内的悬浮颗粒数，,V,颗粒体积，,k,常数。,可见，散射光强度与悬浮颗粒物的总数成比例，即与浊度成比例。因此可由散射浊度仪测定水样浊度。,散射光浊度仪测量原理（,1,）,9,微小颗粒,（,0.25,),由下图可见，,90,度方向的散射光，不受颗粒尺寸的影响，,因此浊度仪测量时采用,90,度散射光检测。这样,即使水样中有不同尺寸的颗粒物但仍可取得较高的准确度。,散射光浊度仪测量原理（,2,）,10,为保证测量结果的准确性，浊度仪的设计可以最大限度的减少颗粒物尺寸、数量、颜色对测量结果的干扰。,散射光浊度仪测量原理（,3,）,11,样品颜色对浊度测量的影响及消除,有颜色的物质对入射光产生吸收，如果一部分散射光被吸收，则检测器检测到的散射光将减少，测量的浊度值偏低。,12,采用比浊计加以修正；,在检测系统中额外增加一个水平方向上的检测器，用以检测透射光强度，从而对测量结果加以校正。,检测器,颜色对浊度测量的影响及消除（续）,13,颗粒物浓度对浊度测量的影响,数量较少的大颗粒对光的散射能力与数量较多的小颗粒颗粒相当。,因此,NTU,值与,mg/L,之间的可比性较差。,=,=,10 NTU,14,当入射光强度相同时，颗粒物浓度越高，它所引起的光散射与吸收将会成倍增加。,为消除颗粒物浓度较高对测量结果的影响，可在浊度仪光路中增设,前向或者后向散射光,检测器。,颗粒物浓度的影响及消除（续）,15,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,16,哈希,2100,系列浊度仪,光散射浊度仪。,为国家建设部,城市供水行业,2000,年技术进步发展规划,所要求的光散射浊度仪。,浊度测量方法符合美国,EPA 180.1,的规定。,有三种型号：,2100P,便携式浊度仪，,2100N,台式浊度仪，,2100AN,台式浊度仪。,17,2100P,便携式浊度仪,2100N,及,2100AN,台式浊度仪,18,单位,EBC,表示的意义,在,2100N,及,2100AN,所表示的单位中，除,NTU,之外，还有,EBC,的表示方法。,EBC,为欧洲啤酒酿造协会规定的单位。,哈希,2100N,及,2100AN,带有,EBC,测试功能，因此可用在啤酒行业的浊度测量。,19,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,20,2100P,便携式浊度仪,21,90,o,2100P,便携式浊度仪光路图,Transmitted light,灯泡,透镜,样 品 池（剖 面 图）,透 射 光,水平方向,透射光检测器,垂直方向,散射光检测器,标准配置,2100P,便携式浊度仪,(,主机,),一套样品瓶，,6,个套,一套,Stablcal,型浊度标准物,（,4,个浊度水平：,0.1,，,20,，,100,，,800NTU,）,一套,Gelex,二级浊度标准物,硅油、擦拭布,仪器操作手册,23,2100N,及,2100AN,台式浊度仪,2100N,2100AN,24,Forward scatter,Transmitted light,透镜,灯泡,表计,样 品 池（剖 面 图）,前向散射光,检测器,水平方向,透射光检测器,垂直方向,散射光检测器,2100N,台式浊度仪光路图,90,o,Back scatter,Forward scatter,Transmitted light,透镜,灯泡,样 品 池（剖 面 图）,2100AN,台式浊度仪光路图,垂直方向,散射光检测器,水平方向,透射光检测器,前向散射光,检测器,后向散射光,检测器,2100N,台式浊度仪标准配置,2100N,台式浊度仪,(,主机,),一套样品瓶，,6,个套,一套,Stablcal,型浊度标准物,（,5,个浊度水平：,0.1,20,200,1000,4000NTU,）,硅油、擦拭布,仪器操作手册,27,2100AN,台式浊度仪标准配置,2100N,台式浊度仪,(,主机,),一套样品瓶，,6,个套,一套,Stablcal,型浊度标准物,（,6,个浊度水平：,0.1,20,200,1000,4000,及,7500NTU,）,硅油、擦拭布,仪器操作手册,28,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,29,浊度测量操作步骤及注意事项,30,2100P,操作步骤,31,2100P,操作步骤（续）,32,2100P,操作步骤（续）,33,2100N,及,2100AN,操作步骤,34,2100N,及,2100AN,操作步骤（续）,35,为得到准确可靠、可重现的测试结果，操作过程中应注意以下问题：,避免在阳光直射下测量。,尽可能避免稀释样品：,稀释后颗粒可能会溶解，其它方面的特征会发生变化。,脱气避免气泡干扰。,软布擦拭管壁，免除指纹或其它污物的干扰。,涂硅油掩盖瓶壁上的瑕疵和表面划痕。,硅油与玻璃样品池有同样的折射率，因此可在瓶壁上涂上硅油掩盖瑕疵。,请及时将样品池从测试腔中取出，避免损坏弹簧片。,浊度测量操作的注意事项,36,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,37,浊度仪的校准,哈希浊度仪光电学系统的设计可使仪器具有长期稳定性，并可减少常规校准次数。,浊度仪,首次使用,前应校准仪器。另外，应至 少每,3,个月,对浊度仪进行一次校准，或者应遵照权威机构的要求进行。,根据经验或权威机 构的要求，定期使用随仪器提供的,StablCal,标准物或,Formazin,标准物对仪器进行校准。若显示读数在标准物规定值的,10%,以外，须重新校准仪器。,38,浊度仪校准曲线的作用,一束光线透过棱镜，穿过水样后，水样中的粒子对光线产生散射。通过检测入射光垂直方向的散射光及平行方向的透射光光强所产生的电信号。微处理器将按照浊度校准曲线将,电信号转换为浊度值,。,39,哈希公司浊度标准物,40,一级浊度标准物：,Formazin,StablCal,由高纯度的物质配制而成，作为测量结果比对时的标准；,Formazin,浊度标准物,二级浊度标准物：,Gelex,与一级标准的浊度值相等，在一级标准的基础上开发而成。,哈希公司浊度仪标准物（续）,41,USEPA,认可的标准物质。,Stablcal,浊度标准物为,Formazin,的稀释液，使用时无需稀释。,可订购不同浊度值的,Stablcal,浊度标准物,:,0.1,1,10,18,20,40,100,180,200,800,1000,1800,4000,及,7500NUT,。,包装分：套装（六只密封瓶）及瓶装（,100,500,1L,）。,一级,StablCal,浊度标准物,42,Stablab,浊度标准液保存时间,未开封的密封瓶套装及瓶装,Stablcal,浊度标准物保存时间为,2,年。,开封后的瓶装,Stablcal,浊度标准物保存时间较短：,开封后的高浊度（如,4000NTU,）,Frormazin,溶液可保存一个月；配制的低浊度,Formazin,（,5,10NTU,）溶液可保存,5,7,天。,43,Formazin,浊度标准液,USEPA,认可的浊度标准物质。,市售多为,4000NTU,的高浊度试剂，实验室常将其稀释，配制不同浊度,Fromazin,标准溶液。,44,Formazin,浊度标准液保存时间,未开封,4000NTU,的,Formazin,溶液存放时间为,2,年。,Fromazin,浊度标准液保存时间一般都较短：,配制后的高浊度（如,400NTU,）,Frormazin,溶液可保存一个月；配制的低浊度,5,10NTU,Formazin,溶液可保存,5,7,天。,45,Gelex,二级,浊度,标准物,Gelex,二级浊度标准物为金属氧化物制备而成。是与,Stablcal,一级标准物在散光性质上很接近。,Gelex,二级浊度标准物为验证仪器性能所用。,Gelex,二级浊度标准物上的,NTU,值显示其使用范围。其真实值由用于校准检查的,Formzin,一级标准来决定。如果测量值超过了其标定值的,5,，应采用,Stablcal,或者,Formazin,一级标准液对仪器进行校准。,二级,Gelex,浊度标准相对稳定，可长时间使用，且便于野外现场测试。,46,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,47,浊度测量的应用领域,工业用水,如,冷却水,为防止结垢和堵塞，浊度不应超过,50-100,度。,为保证产品质量，,造纸工业用水,不应超过,2-5,度；,纺织、漂染用水,不应超过,5,度；,半导体集成电路用水,浊度应为零度。,生活饮用水,将于,06,年发布的我国饮用水标准规定浊度不超过,1,度，特殊情况下不得超过,5,度。虽然在很低的浊度在卫生上无多大害处，但应考虑到感官要求。,其他领域,48,市场竞争品牌分析,市场中，主要竞争品牌为,:,意大利哈纳公司（,Hanna,）,、德国,WTW,公司、美国热电公司（,Orion,奥立龙）、厦门飞华公司。,49,哈纳公司浊度仪,HI 93703,便携式浊度仪,LP2000-11,台式浊度仪,50,哈纳公司浊度仪技术参数,51,WTW,公司浊度仪,Turb550,高精密型,Turb555,52,WTW,公司浊度仪技术参数,53,热电公司（奥立龙）浊度仪,AQ2010,便携式浊度仪,AQ4500,精密型浊度仪,54,热电公司浊度仪技术参数,55,ET93800,浊度仪,ET76020,台式浊度仪,ET93810,浊度仪,德国罗维邦公司浊度仪,56,德国罗维帮公司浊度仪技术参数,57,厦门飞华公司浊度仪,TSZ-400A,浊度仪,外形酷似哈希,2100AN,浊度仪,技术参数,58,国家环境保护总局编：,水和废水监测分析方法,方法分类说明,A,类方法：,国家,或者,行业,的标准方法（或与标准方法等效），在环境执法监测中使用。,B,类方法：,经国内多个单位研究和应用过，证明是成熟、统一的方法，也可在环境执法监测中使用。,C,类方法：,在国内仅有少数单位研究和应用过，或者直接从国外引用过来，是供监测人员试用的方法。,59,内容提要,浊度概述,哈希公司,2100,系列浊度仪,-,主要技术参数及标准配置,-,仪器使用及注意事项,-,浊度仪校准及标准物质,针对的主要客户群及市场分析,重要销售工具,60,重要销售工具,哈希公司,英文网站,:,仪器手册、技术资料免费下载（内容全面，检索方法简单）、订货号查询等,英文产品目录,:PFA,（,Products For Analysis,）：,分类明晰、图文并茂、查询方便（订货号）,哈希水质分析仪表卷,实验室及便携式仪器卷、污水卷、自来水卷,哈希公司中文网站,:,仪器中文手册及技术资料免费下载,61,62,
