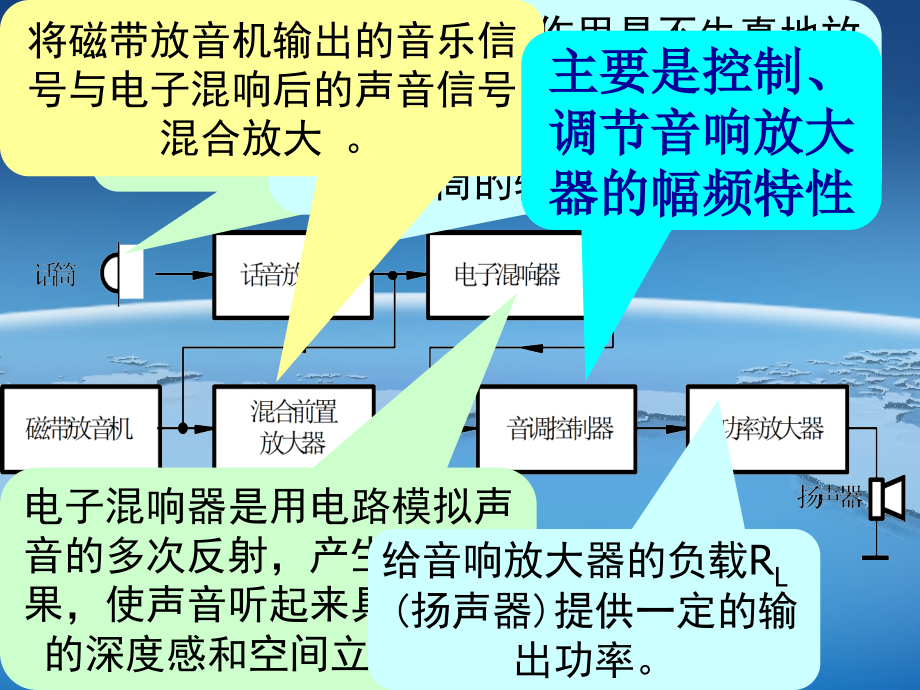

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,YANGTZE NORMAL UNIVERSITY,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,单击此处编辑母版标题样式,音响放大器设计,学习要求,了解集成功率放大器内部电路工作原理，,掌握其外围电路的设计与主要性能参数的测试方法；,掌握音响放大器的设计方法与电子线路系统的装调技术。,一、音响放大器的基本组成,话筒的输出信号一般只有,5mV,左右，而输出阻抗达到,20k(,亦有低输出阻抗的话筒如,20,，,200,等,),话音放大器的作用是不失真地放大声音信号,(,最高频率达到,10kHz),。其输入阻抗应远大于话筒的输出阻抗。,电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。,将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。,主要是控制、调节音响放大器的幅频特性,给音响放大器的负载,R,L,(,扬声器,),提供一定的输出功率。,1.,话音放大器,由于话筒的输出信号一般只有,5mV,左右，而输出阻抗达到,20k,(,亦有低输出阻抗的话筒如,20,，,200,等,),，所以话音放大器的作用是不失真地放大声音信号,(,最高频率达到,10kHz,),。其输入阻抗应远大于话筒的输出阻抗。,A,VF,=1+,R,F,R,2,R,i,=,R,1,（,R,1,一般取几十千欧。）,耦合电容,C,1,、,C,3,可根据交流放大器的下限频率,f,L,来确定，一般取,C1=C3=(3,10,）,1,2,R,L,f,L,反馈支路的隔直电容,C,2,一般取几微法。,2.,混合前置放大器,混合前置放大器的作用是将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。,R,F,R,1,V,O,=,V,1,R,F,R,2,V,2,),V,1,为话筒放大器输出电压；,V,2,为放音机输出电压。,音响放大器的性能主要由,音调控制器,与,功率放大器,决定，下面详细介绍这两级电路的工作原理及其设计方法。,3,、,音调控制器主要是控制、调节音响放大器的幅频特性,f,0,（等于,1kHz,）表示中音频率，要求增益,A,V0,=0dB,f,L1,表示低音频转折频率，一般为几十赫兹,f,L2,(,等于,10,f,L1,),表示低音频区的中音频转折频率,f,H1,表示高音频区的中音频转折频率,f,H2,(,等于,10,f,H1,),表示高音频转折频率，一般为几十千赫兹,音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持,0dB,不变。因此，音调控制器的电路可由低通滤波器与高通滤波器构成。,音调控制器的电路可由低通滤波器与高通滤波器构成,设电容,C,1,=,C,2,C,3,，在,中、低音频区,，,C,3,可视为开路，作为,低通滤波器,；在,中、高音频区,，,C,1,、,C,2,可视为短路，作为,高通滤波器,。,当,f,f,0,时,当,RP,1,的滑臂在最左端低频时，对应于提升最大的情况,当,f,f,0,时,当,RP,1,滑臂在最右端时，对应于低频衰减最大的情况,当,f,f,0,时,分析表明，图,(a),所示电路是一个一阶有源低通滤波器，其增益函数的表达式为,(3-7-2),式中，,当,f,f,0,时,当,ff,L1,时，,C,2,可视为开路，运算放大器的反向输入端视为虚地，,R,4,的影响可以忽略，此时电压增益,当,f,f,0,时,在,f=f,L1,时，因为,f,L2,=10f,L1,，故可由式,模,此时电压增益相对,A,VL,下降,3dB,。,得,当,f,f,0,时,在,f=f,L2,时，由式,(3-7-2),得,模,此时电压增益相对,A,VL,下降,17dB,。,当,f,f,0,时,音调控制器的高频等效电路如图所示,C,1,、,C,2,可视为短路，作为,高通滤波器,。,当,f,f,0,时,将,C,1,、,C,2,视为短路，,R,4,与,R,1,、,R,2,组成星形连接，将其转换成三角形连接后的电路如图所示,若取,R,1,=,R,2,=,R,4,，则,R,a,=,R,b,=,R,c,=3,R,1,=3,R,2,=3,R,4,当,f,f,0,时,图,(a),为,RP,2,的滑臂在最左端时，对应于高频提升最大的情况,(a),当,f,f,0,时,图,(b),为,RP,2,的滑臂在最右端时，对应于高频衰减最大的情况,(b),当,f,f,0,时,分析表明，图,(a),所示电路为一阶有源高通滤波器，其增益函数的表达式为,式中，,当,f,f,0,时,当,ff,H1,（,f,0,时,在,f=f,H2,时,此时电压增益,A,V4,相对于,A,V0,提升了,17dB,。,当,f,f,0,时,当,f,f,H2,时，,3,视为短路，此时电压增益,A,VH,=(,R,a,R,3,)/,R,3,当,f,f,0,时,同理可以得出图,(b),所示电路的相应表达式，其增益相对于中频增益为衰减量。,实际应用中,通常先提出对低频区,f,L,x,处和高频区,f,H,x,处的提升量或衰减量,x,(dB,),，再根据下式求转折频率,f,L2,(,或,f,L1,),和,f,H1,(,或,f,H2,),即,4,、功率放大器,功率放大器,(,简称功放,),的作用是给音响放大器的负载,R,L,(,扬声器,),提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。,(1)LA4100 LA4102,集成音频功放,(2),集成功放的典型应用,图,3.7.13 LA4100,接成,OTL,电路,(2),集成功放的典型应用,-,外部元件的作用,R,F,、,C,F,与内部电阻,R,11,组成交流负反馈支路，,控制功放级的电压增益,A,VF,，,即,C,B,为相位补偿电容。,C,B,减小，带宽增加，可消除高频自激。,C,B,一般取几十皮法至几百皮法。,C,C,为,OTL,电路的输出端电容，两端的充电电压等于,V,CC,/2,，,C,C,一般取耐压值远大于,V,CC,/2,的几百微法的电容。,C,D,为反馈电容，消除自激振荡，,C,D,一般取几百皮法。,C,H,为自举电容，使复合管,T,12,、,T,13,的导通电流不随输出电压的升高而减小。,C,3,、,C,4,可滤除纹波，一般取几十微法至几百微法。,C,2,为电源退耦滤波，可消除低频自激。,二、音响放大器主要技术指标及测试方法,额定功率,音响放大器输出失真度小于某一数值,(,如,5%,),时的最大功率称为额定功率。其表达式为,式中，,R,L,为额定负载阻抗；,V,o,(,有效值,),为,R,L,两端的最大不失真电压。,V,o,常用来选定电源电压,V,CC,额定功率,测量,P,o,的条件如下：,信号发生器的输出信号,(,音响放大器的输入信号,),的频率,f,i,=1kHz,，电压,V,i,=5mV,，音调控制器的两个电位器,RP,1,、,RP,2,置于中间位置，音量控制电位器置于最大值，用双踪示波器观测,v,i,及,v,o,的波形，失真度测量仪监测,v,o,的波形失真。,注意,在最大输出电压测量完成后应迅速减小,V,i,，否则会因测量时间太久而损坏功率放大器。,额定功率,测量,P,o,的步骤是：,功率放大器的输出端接额定负载电阻,R,L,(,代替扬声器,),，逐渐增大输入电压,V,i,，直到,v,o,的波形刚好不出现削波失真,(,或,3%,),，此时对应的输出电压为最大输出电压，由式,(3-7-22),即可算出额定功率,P,o,。,音调控制特性,输入信号,v,i,(=100mV),从音调控制级输入端的耦合电容加入，输出信号,v,0,从输出端的耦合电容引出。先测,1kHz,处的电压增益,A,v0,(,A,v0,=0dB),，再分别测低频特性和高频特性。,音调控制特性,同样，测高频特性是将,RP,2,的滑臂分别置于最左端和最右端，频率从,1kHz,至,50kHz,变化，记下对应的电压增益。,最后绘制音调控制特性曲线，并标注与,f,L1,、,f,x,、,f,L2,、,f,0,(1kHz),、,f,H1,、,f,H,x,、,f,H2,等频率对应的电压增益。,频率响应,放大器的电压增益相对于中音频,f,o,(1kHz),的电压增益下降,3dB,时对应低音频截止频率,f,L,和高音频截止频率,f,H,，称,f,L,f,H,为放大器的频率响应。,测量条件同上，调节,RP,3,使输出电压约为最大输出电压的,50%,。,频率响应,测量步骤是：,音响放大器的输入端接,v,i,(,等于,5mV,),，,RP,1,和,RP,2,置于最左端，使信号发生器的输出频率,f,i,从,20Hz,至,50kHz,变化,(,保持,v,i,=5mV,不变,),，测出负载电阻,R,L,上对应的输出电压,V,o,，用半对数坐标纸绘出频率响应曲线，并在曲线上标注,f,L,与,f,H,值。,输入阻抗,将从音响放大器输入端,(,话音放大器输入端,),看进去的阻抗称为输入阻抗,R,i,。,如果接高阻话筒，则,R,i,应远大于,20k,。接电唱机，,R,i,应远大于,500k,。,R,i,的测量方法与放大器的输入阻抗测量方法相同。,输入灵敏度,使音响放大器输出额定功率时所需的输入电压,(,有效值,),称为输入灵敏度,V,s,。,测量条件与额定功率的测量相同，测量方法是，使,V,i,从零开始逐渐增大，直到,V,o,达到额定功率值时所对应的电压值，此时对应的,V,i,值即为输入灵敏度。,噪声电压,音响放大器的输入为零时，输出负载,R,L,上的电压称为噪声电压,V,N,。,测量条件同上，测量方法是，使输入端对地短路，音量电位器为最大值，用示波器观测输出负载,R,L,两端的电压波形，用交流毫伏表测量其有效值。,整机效率,式中，,P,o,为输出的额定功率；,P,C,为输出额定功率时所消耗的电源功率。,三、设计举例,例,设计一音响放大器，要求具有音调输出控制、卡拉,OK,伴唱，对话筒与录音机的输出信号进行扩音。,已知条件,+,V,CC,=+9V,，话筒,(,低阻,20,),的输出电压为,5mV,，录音机的输出信号电压为,100mV,。电子混响延时模块,1,个，集成功放,LA4102 1,只，,8,/2W,负载电阻,R,L,1,只，,8,/4W,扬声器,1,只，集成运放,LM324 1,只（或,m,A741 3,只）。,主要技术指标,额定功率,P,o,1W(,20,。,设计过程,确定整机电路的级数,根据各级的功能及技术指标要求分配电压增益,分别计算各级电路参数，通常从功放级开始向前级逐级计算,设计过程,根据技术指标要求，音响放大器的输入为,5mV,时，输出功率大于,1W,，则输出电压,V,o,=2.8V,。总电压增益,A,v,=,V,o,/,V,i,560,倍,(,55dB,),。,(1),功率放大器设计,功放级的电压增益,R,11,=20K,(1),功率放大器设计,如果出现高频自激,(,输出波形上叠加有毛刺,),，可以在,13,脚与,14,脚之间加,0.15,F,的电容，或减小,C,D,的值。,(2),音调控制器,(,含音量控制,),设计,(2),音调控制器,(,含音量控制,),设计,已知,f,L,x,=100Hz,，,f,H,x,=10kHz,，,x,=12dB,。,由式,(3-7-16),、,(3-7-17),得到转折频率,f,L2,及,f,H1,；,f,L2,=,f,L,x,*2,x/6,=400Hz,，则,f,L1,=,f,L2,/10=40Hz,；,f,H1,=,f,H,x,/2,x/6,=2.5kHz,，,则,f,H2,=10,f,H1,=25kHz,。,(2),音调控制器,(,含音量控制,),设计,由式,(,3-7-5,),得,A,VL,=(RP,31,+R,32,)/R,31,20dB,。其中，,R,31,、,R,32,、,RP,31,不能取得太大，否则运放漂移电流的影响不可忽略，但也不能太小，否则流过它们的电流将超出运放的输出能力。一般取几千欧姆至几百千欧姆。现取,RP,31,=470k,，,R,31,=,R,32,=47k,，则,(2),音调控制器,(,含音量控制,),设计,由式,(,3-7-3,),得,取标称值,0.01,F,，即,C,31,=,C,32,=0.01,F,。,由式,(,3-7-9,),得,R,34,=,R,31,=,R,32,=47k,，则,R,a,=3,R,4,=141k,(2),音调控制器,(,含音量控制,),设计,由式,(,3-7-15,),得,R,33,=,R,a,/10=14.1k,取标称值,13k,由式,(,3-7-12,),得,取标称值,470pF,取,RP,32,=,RP,31,=470k,，,RP,33,=10k,，级间耦合与隔直电容,C,34,=,C,35,=10,F,。,(3),话音放大器与混合前置放大器设计,(3),话音放大器与混合前置放大器设计,图,3.7.18,所示电路由话音放大与混合前置放大两级电路组成。其中,A,1,组成同相放大器，具有很高的输入阻抗，能与高阻话筒配接作为话音放大器电路，其放大倍数,四、电路安装与调试技术,1.,合理布局，分级装调,音响放大器是一个小型电路系统，安装前要对整机线路进行合理布局，一般按照电路的顺序一级一级地布线，功放级应远离输入级，每一级的地线尽量接在一起，连线尽可能短，否则很容易产生自激。,1.,合理布局，分级装调,安装前应检查元器件的质量，安装时特别要注意功放块、运算放大器、电解电容等主要器件的引脚和极性，不能接错。从输入级开始向后级安装，也可以从功放级开始向前逐级安装。安装一级调试一级，安装两级要进行级联调试，直到整机安装与调试完成。,2.,电路调试技术,电路的调试过程一般是先,分级调试,，再,级联调试,，最后进行,整机调试,与,性能指标测试,。,2.,电路调试技术,分级调试又分为,静态调试,与,动态调试,。,静态调试时，将输入端对地短路，用万用表测该级输出端对地的直流电压。话放级、混合级、音调级都是由运算放大器组成的，其静态输出直流电压均为,V,CC,/2,，功放级的输出,(,OTL,电路,),也为,V,CC,/2,，且输出电容,C,C,两端充电电压也应为,V,CC,/2,。,动态调试是指输入端接入规定的信号，用示波器观测该级输出波形，并测量各项性能指标是否满足题目要求，如果相差很大，应检查电路是否接错，元器件数值是否合乎要求，否则是不会出现很大偏差的。,2.,电路调试技术,单级电路调试时的技术指标较容易达到，但进行级联时，由于级间相互影响，可能使单级的技术指标发生很大变化，甚至两级不能进行级联。产生的主要原因：,一是布线不太合理，形成级间交叉耦合，应考虑重新布线；,二是级联后各级电流都要流经电源内阻，内阻压降对某一级可能形成正反馈，应接,RC,去耦滤波电路。,R,一般取几十欧姆，,C,一般用几百微法大电容与,0.1,F,小电容相并联。,2.,电路调试技术,由于功放级输出信号较大，对前级容易产生影响，引起自激。集成块内部电路多极点引起的正反馈易产生高频自激，常见高频自激现象如图,3.7.19,所示。,可以加强外部电路的负反馈予以抵消，如功放级,脚与,之间接入几百皮法的电容，形成电压并联负反馈，可消除叠加的高频毛刺。,2.,电路调试技术,常见的低频自激现象是电源电流表有规则地左右摆动，或输出波形上下抖动。,产生的主要原因是输出信号通过电源及地线产生了正反馈。可以通过接入,RC,去耦滤波电路消除。,2.,电路调试技术,为满足整机电路指标要求，可以适当修改单元电路的技术指标。图,3.7.20,为设计举例整机实验电路图，与单元电路设计值相比较，有些参数进行了较大的修改。,3.,整机功能试听,用,8,/4W,的扬声器代替负载电阻,R,L,，可进行以下功能试听：,话音扩音,将低阻话筒接话音放大器的输入端。应注意，扬声器输出的方向与话筒输入的方向相反，否则扬声器的输出声音经话筒输入后，会产生自激啸叫。讲话时，扬声器传出的声音应清晰，改变音量电位器，可控制声音大小。,电子混响效果 将电子混响器模块按图,3.7.20,接入。用手轻拍话筒一次，扬声器发出多次重复的声音，微调时钟频率，可以改变混响延时时间，以改善混响效果。,音乐欣赏,将录音机输出的音乐信号，接入混合前置放大器，改变音调控制级的高低音调控制电位器，扬声器的输出音调发生明显变化。,卡拉,OK,伴唱,录音机输出卡拉,OK,磁带歌曲，手握话筒伴随歌曲歌唱，适当控制话音放大器与录音机输出的音量电位器，可以控制歌唱音量与音乐音量之间的比例，调节混响延时时间可修饰、改善唱歌的声音。,整机电路图,设计任务,(,指标已拟,),功能要求,具有话筒扩音、音调控制、音量控制等功能。,已知条件,集成功率放大器,LA4102 1,只，高阻话筒,20k 1,个，其输出信号为,5mV,，集成运算放大器,mA741 2,只，,10/2W,负载电阻,1,只，,8/4W,扬声器,1,只，电源电压,+,V,CC,=+6V,。,
