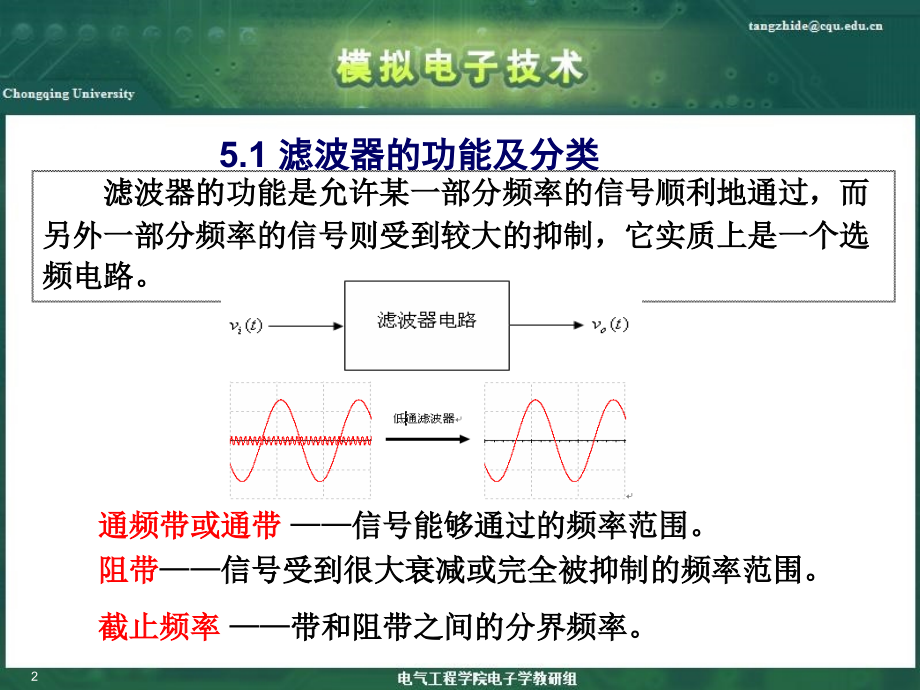

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5章 有源滤波电路,5.1,滤波器的功能及分类,5.3,一阶滤波器,5.4,二阶滤波器,5.2,滤波器的数学描述,5.1,滤波器的功能及分类,滤波器的功能是允许某一部分频率的信号顺利地通过，而另外一部分频率的信号则受到较大的抑制，它实质上是一个选频电路。,通频带或通带,信号能够通过的频率范围,。,阻带,信号受到很大衰减或完全被抑制的频率范围。,截止频率,带和阻带之间的分界频率。,高通滤波器（,HPF,）,低通滤波器（,LPF,）,带阻滤波器（,BEF,）,带通滤波器（,BPF,）,根据滤波器电路的工作频带,可分为,全通滤波器,（,APF,）,滤波器的用途很广泛。原则上讲，,LPF,主要用于信号为低频，需要削弱高次谐波或高频干扰和噪声的场合；,HPF,主要用于信号为高频，需要削弱低频,(,或直流分量,),的场合；,BPF,主要用来突出有用频段的信号，削弱此频段以外的信号或干扰及噪声，从而提高信噪比；,BEF,主要用于抑制特定频率范围内的干扰。,APF,用于相位均衡，即校正相频特性或时延。,按组成元件分类，滤波器可以分为,无源滤波器,和,有源滤波器,。,无源滤波器电路仅由无源元件（电阻、电容、电感）组成，如：电源滤波器。,有源滤波器由,无源元件,和,有源元件,（双极型管、单极型管、集成运放）组成，如：有源,RC,，开关电容滤波器等。,end,5.2,滤波器的数学描述,5.2.2,滤波器的稳态频率响应,5.2.1,滤波器的传递函数,5.2.1,滤波器的传递函数,滤波电路是一个包含电抗元件的二端网络，,反映滤波器特性的是,传递函数,。,传递函数,定义为电抗元件零初始值条件下输出量的拉氏变换与输入量的拉氏变换之比。,分母多项式中,s,的最高阶次定义为滤波器电路的阶数。,n,和,m,是正整数,零点为：,-2,和,-4,极点为：,0,、,和,-5,根据电路理论，传递函数具有下述特性：,极点在,s,平面上的位置将决定响应的变化趋势，而零点的位置只影响响应的幅度和相位。,极点在,左半平面，衰减振荡,虚轴，等幅震荡,右半平面，增幅振荡,干扰引起的响应必须随着时间的流逝而消失为,0,。,一个稳定的电路系统，其传递函数的极点分布应该在右半平面不能有极点，位于虚轴的极点必须是单阶的。,end,5.2.2,滤波器的稳态频率响应,幅值响应：,相位响应：,幅频响应是,0dB,的水平直线，而相频响应则是,0,的水平直线。,幅频响应是一条具有,-20dB/10,倍频衰减斜率的直线，而相频响应则是,-90,的直线。,电路是无源低通滤波器。,当输出端连接负载电阻,R,L,时，截止频率修正为,所以，无源滤波器简单可靠，但频率特性受负载影响。,本章大量采用波特图绘制滤波器的频率特性，所以，波特图的绘制方法重述如下：,（,1,）频率轴（横轴）采用对数坐标，增益轴（纵轴）采用分贝坐标；,（,2,）在远离截止频率的频率范围，用渐近线表示真实频率特性；,（,3,）在截止频率附近（左右,10,倍频程），作适当修正。,在定性讨论频率特性时，第,3,步通常省略。,end,特征频率：,同相比例放大倍数：,传递函数：,5.3,一阶滤波器,归一化幅频特性与无源一阶低通相同。,有源低通滤波器的优点是同相放大电路的输出电阻为零，对负载有隔离作用，从而保证滤波器的频率特性不会随负载变化。而无源,RC,滤波器的通带增益及其截止频率都随负载而变化。,思考：,如何构成一阶有源高通滤波器电路？其传递函数、幅频响应和相位响应是什么？,提示：对滤波元件进行对偶变换,RC,C R,低通,高通,RC,C R,高通,低通,end,5.4,二阶滤波器,5.4.1,二阶低通滤波器,5.4.2,二阶高通滤波器,5.4.3,二阶带通滤波器,5.4.3,二阶带阻滤波器,5.4.1,二阶低通滤波器,考虑到运放输入端的虚短和虚断，电路的节点电压方程为,解得传递函数：,特征角频率,通带增益,品质因数,电路稳定条件：,end,5.4.2,二阶高通滤波器,解得传递函数：,特征角频率,通带增益,品质因数,考虑到运放输入端的虚短和虚断，电路的节点电压方程为,电路稳定条件：,end,5.4.3,二阶带通滤波器,电路的节点电压方程为,解得传递函数：,特征角频率：,通带增益：,品质因数：,end,5.4.4,二阶带阻滤波器,电路的节点电压方程为,解得传递函数：,特征角频率,通带增益,品质因数,阻带宽度：,end,5.5,滤波器设计,5.5.1,频率变换,5.5.3,巴特沃斯滤波器设计示例,5.5.2,巴特沃斯滤波器,5.5,滤波器设计,滤波器的设计流程：,由传递函数设计滤波电路称为,电路综合,。,滤波器设计,：由滤波器的特性指标，设计滤波电路。,传递函数设计,电路设计,传递函数设计：逼近和优化方面的数学问题。,有源滤波器的电路综合较简单：一阶和二阶有源滤波器的级联。,低通原型滤波器,：截止频率为,1,、通带增益为,1,的低通滤波器。,5.5.1,频率变换,频率变换：是指其他各种类型的滤波器与低通滤波器的频率自变量之间的变换关系。,示例：一阶低通滤波器的传递函数转换为一阶高通滤波器。,频率归一化,低通滤波器,传递函数,低通原型滤波器,传递函数,频率变换,高通滤波器,传递函数,end,巴特沃斯滤波器的特点是幅频响应随频率单调变化，没有纹波（起伏）,传递函数逼近类型,第二类切比雪夫滤波器,椭圆函数滤波器,巴特沃斯滤波器,第一类切比雪夫滤波器,5.5.2,巴特沃斯滤波器,n,阶巴特沃斯低通原型滤波器传递函数的逼近表达式为,n,阶巴特沃斯低通滤波器的高频衰减为,20n dB/,十倍频，,随频率单调变化。,巴特沃斯低通原型滤波器的传递函数为,:,是左半平面的,n,个极点。,end,5.5.3,巴特沃斯滤波器设计示例,设计一个巴特沃斯低通滤波器，其技术指标为：,通带截止频率：,阻带截止频率：,通带最大衰减率：,阻带最小衰减率：,确定滤波器的阶数：,在通带截止频率处，滤波器的幅频响应应为,-2dB,在阻带截止频率处，滤波器的幅频响应应为,-30dB,选择,N=5,。,查表确定传递函数：,选择,N=5,，低通原型的传递函数：,令,低通滤波器的传递函数：,电路综合：,5,阶巴特沃斯低通滤波器电路可以通过,1,个一阶低通滤波器和,2,个二阶低通滤波器级联构成。,参数计算：,比较,2,个传递函数，得系数方程。,根据滤波器通带增益，可以求出,end,
