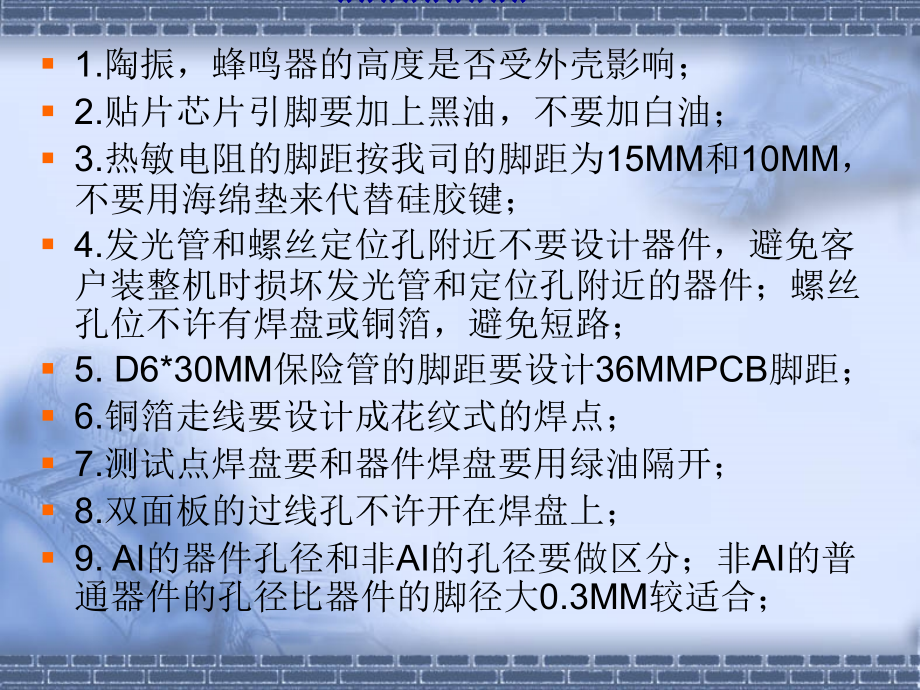

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,样板工艺评审讨论会*,主题,:,样板制作过程中应注意及关注的问题点,地点,:,一楼会议室,参与 人,:,开发及工程人员,工程部,2008-10-16,1.,陶振,蜂鸣器的高度是否受外壳影响;,2.,贴片芯片引脚要加上黑油,不要加白油;,3.,热敏电阻的脚距按我司的脚距为,15MM,和,10MM,,不要用海绵垫来代替硅胶键;,4.,发光管和螺丝定位孔附近不要设计器件,避免客户装整机时损坏发光管和定位孔附近的器件;螺丝孔位不许有焊盘或铜箔,避免短路;,5.D6*30MM,保险管的脚距要设计,36MMPCB,脚距;,6.,铜箔走线要设计成花纹式的焊点;,7.,测试点焊盘要和器件焊盘要用绿油隔开;,8.,双面板的过线孔不许开在焊盘上;,9.AI,的器件孔径和非,AI,的孔径要做区分;非,AI,的普通器件的孔径比器件的脚径大,0.3MM,较适合;,*,10.,电阻,二极管等器件的脚距要和,PCB,脚距相适配;如:,1/6W,电阻设计的脚距为,7.5MM,;,1/4W,电阻的脚距,10MM,,,1/2W,的脚距,12,。,5MM,,,1W,的脚距,15MM,,,2W,的脚距,20MM,;,FR107,和,IN4007,二极管不要设计,7.5MM,的脚距;,11.,新开发的器件的脚长要符合短脚工艺的要求,即贴板器件的脚长为,3.5,正负,0.2MM,;,12.,器件的设计,或小板不许超出板边,不利于生产,包装及运输;,13.,双面板的定位孔和接线柱孔位不许有,镀铜或镀金,避免过锡炉后堵住孔位;,14.,悬空,和直立器件和周围的器件不宜设计太近,避免引脚相碰造成短路;,15.,规定体积的器件要在清单上注明,尺寸;,*,16.,发光管不宜使用,3,规格的发光管,发光管支架一般使用,5,的支架,特殊情况可使用,4,双坑支架;,17,。新规格的铆钉,需提前相关部门人员申请铆钉模具,;,18.,器件之间的引脚至少间隔,2.5MM,,避免过锡炉造成引脚之间连焊;,19.,线材的过线孔和线槽要适当加大,以免影响生产操作困难;,20.,可控硅要设计成三脚平行的封装;,21.,背光片如采用插针且需要折弯成型的,图纸要求供应商成型好,避免产线成型造成背光片不良;,22.,数码管支架和液晶,背光片海绵垫下方要预留空白处,避免因器件而影响高度;,*,23.,器件与器件之间的间隔距离不许紧贴,要预留空间,避免插件时高件;,24.,尽力按,AI,要求设计,设计的板要符合我司,AI,工艺;,25.,有贴片器件的板要考虑把,板上的跳线设计为贴片跳线,提高生产效率;,26.,尽量避免设计直立器件,特别是,IN4148,,,1/2W,以下的电阻;,27.,贴片器件要加上测试点,插件器件不要加上测试点;,28.,电磁炉的,IGBT,和桥堆的引脚建议设计为直插(非弯脚)的方式,节省操作人力,提高品质,也减少焊锡成本;,29.,打胶的器件要尽量远离定位孔,避免打胶堵住定位孔;,*,30.,贴板的器件不要在器件底下设计器件,避免高件影响安装;,31.,器件如需套热缩管,如三只脚的器件可以要求只套中间脚;,32.,遥控器的电池极片要设计成“几”字型;,33.,晶振不许上方有液晶或其他器件遮挡住,避免打不了胶;,34.,金手指按键要加上蓝膜;,35.,板底铜箔走线是否要加锡,或加多厚度,要在工艺要求注明;,36.,样板评审时看不到拼板的方式,拼板的方式要按正方向来进行拼板,不许正反方向拼板;,*,37,、变压器、,X2,电容、压敏电阻之间要留有一定的空间,变压器与,X2,电容等余量之间最好能在,2MM,以上;,38,、瓷片电容,104,以下的全部改成窄脚,且宽、窄脚的脚距分别是,5MM/2.54MM,;,39,、压敏电阻尽量改成弯脚,脚长,3.5MM,;,40,、防潮漆工艺,如果客户有特别要求的,如板面需刷,厚度加厚;,41,、液晶、背光片引脚在设计时要与板面保持垂直,不能歪斜;,42,、背焊按键等焊盘要全,不能缺角现象;,43,、邦定小板不能放在液晶下面;维修不易,*,*,螺钉靠近铜箔,贴片芯片的白油和焊盘上锡的颜色一样,难区分焊盘,插件器件取消测试点,焊盘点要与测试点的焊盘隔开,铜箔走线宜设计花纹式铜箔,*,直立电阻和卧倒电阻引脚相隔太近,扼流圈和互感器相隔太近,引起高件,小板出板边,悬空电阻和悬空二极管相隔太近,*,定位孔离打胶的位置较近,热缩管太长,造成桥堆高件,*,扼流圈和器件相隔太近,此电阻要求刷漆,和接线柱靠得太近,影响质量,线槽太小,线穿不过去,很难焊接,瓷片电容离螺丝孔太近,Thanks To Everybody,!,谢谢各位!,
