安装工程估价.ppt

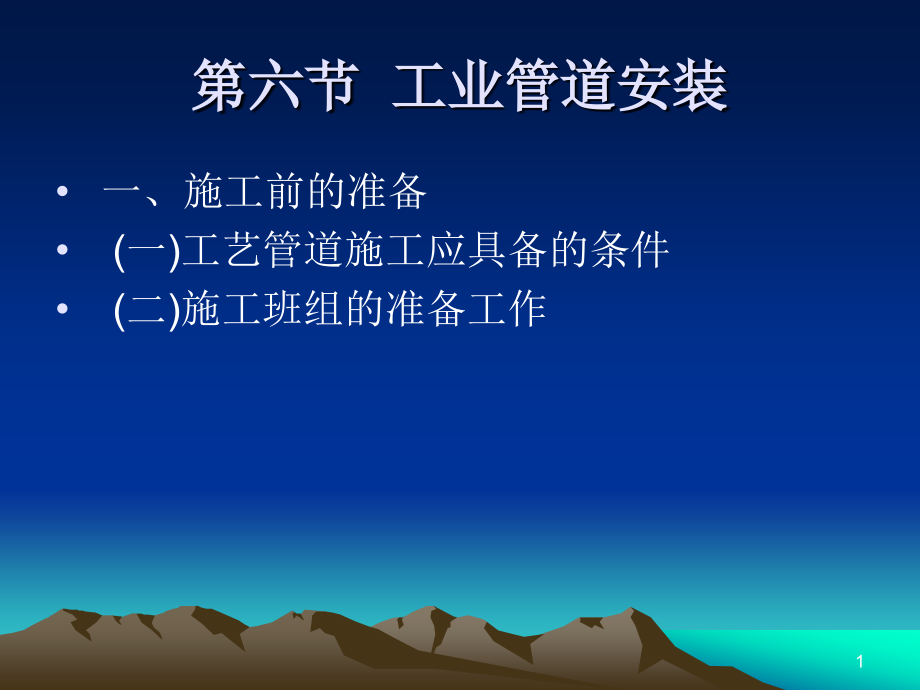

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,1,第六节 工业管道安装,一、施工前的准备,(,一,),工艺管道施工应具备的条件,(,二,),施工班组的准备工作,2,二、管道施工工序和方法,（一）管材、管件和阀门的检查,(,二,),管材调直,(,三,),管材切割,(,四,),坡口加工,3,(,六,),焊口的检验,首先查看焊缝是否有裂纹、气孔、夹渣等缺陷；焊缝的宽度以每边超过坡口边缘,2,毫米为宜；咬肉的深度不得大于,O.5,毫米。,按规定管道必须进行无损探伤检验的焊口，要对参加焊接的每个焊工所焊的焊缝，按规定比例抽查检验，在每条管线上，抽查探伤的焊缝长度，不得少于一个焊口。如发现某焊工所焊的焊口不合格时，应对其所焊的焊缝按规定比例加倍抽查探伤，如果仍不合格时，应对其在该管线所焊的焊缝全部进行无损探伤。所有经过无损探伤检验不合格的焊缝，必须进行返修，返修的焊缝仍按原规定进行检验。,4,(,七,),管道其他连接方法,1.,螺纹连接，也称丝扣连接，主要用于焊接钢管、铜管和高压管道的连接。,2,承插口连接，适用于承插铸铁管、水泥管和陶瓷管。承插铸铁管所用的接口材料有石棉水泥、水泥、膨胀水泥和青铅等。,3.,法兰连接，主要用于法兰铸铁管、衬胶管、有色金属管和法兰阀门等连接,.,5,三、管道压力试验及吹扫清洗,目的是为了检查管道承受压力情况和各个连接部位的严密性。,一般输送液体介质的管道都采用水压试验，输送气体介质的管道多采用气体进行试验。,6,(,三,),管道的吹扫和清洗,工业管道的安装，每个管段在安装前，都必须清除管道内的杂物，但也难免有些锈蚀物、泥土等遗留在管内，这些遗留物必须清除。清除的方法一般是用压缩空气吹除或水冲洗，所以统称为吹洗。,1.,水冲洗：适用于输送液体介质的管道。,2,空气吹扫：适用于输送气体介质的管道，,3,蒸汽吹扫：适用于输送动力蒸汽的管道,4,油清洗：适用于大型机械的润滑油、密封油等油管道系统的清洗,5,管道脱脂：适用于要求管内不允许有任何油迹。,7,图,P173,4,管螺纹连接,Y,型过滤器,钢制砾石阻火器,玻璃管视镜,8,（二）工程量的计算,1,各种阀门按不同压力、规格、连接形式，,分型号、类型（调节阀、电动阀、安全阀、塑料阀、玻璃阀）,以“个”为计量单位，执行相应定额项目。压力等级以,图纸选定的公称压力选套定额,。,2,各种法兰阀门安装与配套法兰的安装，应分别计算工程量，但塑料阀门安装定额中已包括配套的法兰安装，不要另计。,3,减压阀直径按高压侧计算。,9,10,三、定额使用中应注意的问题,1,高压对焊阀门除另有说明外是按碳钢焊接考虑的，如设计要求其他材质，其电焊条材质可以换算，消耗量不变。本项目未包括壳体压力试验、解体研磨工序，发生时应另行计算。,2,安全阀门包括壳体压力试验及调试内容。,螺纹安全阀套螺纹阀安装，人工乘,2.0,。,3,电动阀门安装包括电动机的安装，但检查接线及电气调试应按第二册,电气设备安装工程,项目计算。,11,4,调节阀门安装仅包括安装工序内容，配合安装工作内容由仪表专业考虑。,5,各种法兰阀门安装，定额中只包括一个垫片,(,或透镜垫,),和一副法兰用的螺栓。公称直径,600mm,以上的中压阀门和公称直径,300mm,以上的高压阀门安装定额项目中，未列螺栓数量，发生时按实另计。定额内垫片材质与实际不符时，可按实调整。,12,6,阀门安装综合考虑了壳体压力试验,(,包括强度试验和严密性试验,),、解体研磨工序内容，执行本章项目时不得因现场情况不同而调整。,7,阀门壳体液压试验介质是按普通水考虑的，如设计要求用其他介质时，可作调整。,8,阀门安装不包括阀体磁粉探伤、密封作气密性试验、阀杆密封填料的更换等特殊要求的工作内容。,9,直接安装在管道上的仪表流量计，执行阀门安装相应项目乘以系数,O,7,，螺栓数量不变。,13,10,阀门安装如采用翻边活动法兰连接时，应套用本章法兰阀门安装和第八章翻边短管加工制作和第四章翻边活动法兰安装三项。,11,阀门安装定额不包括阀门延长杆的制作安装费用，如设计要求安装延长杆时，应另行计算。,12,焊接法兰或焊接阀门项目中所用焊条如与实际不符时可以调整，但耗用量不得改变。,14,15,四、法兰安装,P194,（一）定额项目设置及工作内容,1,本定额法兰安装包括低、中、高压管道、管件、法兰阀门上使用的各种材质的法兰安装。法兰种类有螺纹法兰、平焊法兰、对焊法兰、翻边活动法兰等。,2,法兰安装工作内容包括：切管套丝、坡口、焊接、制垫、加垫、组对、紧螺栓。另外，还,包括不锈钢法兰焊接后的焊缝钝化，铝管的焊前预热、焊后酸洗，高压法兰螺栓涂二硫化钼等工作内容。,16,（二）工程量的计算,1,低、中、高压管道、管件、阀门上的各种法兰安装，应按不同,压力、材质、规格和种类,，分别以,“,副,”,为计量单位，执行相应定额项目。压力等级以设计图纸规定为准。,2,、不锈钢、有色金属的焊环活动法兰安装，可执行翻边活动法兰安装相应项目，但应将定额中的翻边短管换为焊环，并另行计算其价值。,17,（三）定额使用中应注意的事项,1,各种法兰安装，消耗量中只包括一个垫片,(,或透镜垫,),和一副法兰用的螺栓。公称直径,300 mm,以上的高压法兰安装定额中未列螺栓数量，应按实际发生另计。,2,中、低法兰安装的垫片是按石棉橡胶板考虑的，如设计有特殊要求时可作调整。,3,法兰安装不包括安装后系统调试运转中的冷、热态紧固内容，发生时可另行计算。,4,高压对焊法兰包括了密封面涂机油工作内容。硬度检查应按设计要求另行计算。,18,5,中压螺纹、平焊法兰安装，按相应低压螺纹、平焊法兰项目乘以系数,1,2,，螺栓规格数量按实调整。,6,用法兰连接的管道安装，管道与法兰分别计算工程量，执行相应项目。,7,在管道上安装的节流装置执行法兰安装相应项目乘以系数,O.8,，螺栓规格数量按实调整，定额已包括了短管装拆工作内容。,19,8,焊接盲板,(,平盖封头,),执行第二章管件连接相应项目乘以系数,O.6,。,9,配法兰的盲板只计算主材，安装已包括在单片法兰安装工作内容中。,10,与设备相联接的法兰或管路末端盲板封闭的法兰安装以“片”为单位计算时，执,行相应项目乘以系数,O.61,，螺栓数量不变。,20,11,全加热套管法兰安装，按内套管法兰直径执行相应项目乘以系数,2,，螺栓规格数量按实调整。,12,翻边活动法兰安装所用的翻边短管加工制作，可按照第八章相应项目计算。,21,管道识图基本知识,1,、管道转弯 管转弯，看圆圈；,平（立）线到圈中向下,（后）,弯，,线到圈边向上,（前）,弯。,2,、重叠（折断显露）,3,、弯管与直管的重叠,4,、管道的交叉,22,23,24,说明,1.,、该图为某车间部分管线安装图，公称压力,1.6MPa,，采用,20,热扎无缝钢管，手工电弧焊，进行液压试验，不做无损探伤，管道及支架集中除锈刷红丹漆一遍，安装后再刷调合漆一遍。,2,、阀门为法兰截止阀,(J41T16).,法兰为碳钢平焊法兰，三通为现场挖眼，弯头为成品，大小头为现场摔制，支架总重量为,30Kg,。,3,、,.,图中标高以米计，其余尺寸以毫米计。,S1,、,S2,、,S3,为设备。（不计设备安装）,25,26,27,D32*3,DN25,0.5,D89*3.5,DN80,1.5+0.5+1.9+0.6=4.5,D108*4,DN100,2.3+0.8+0.5+0.2+0.4+1.5+0.8+0.5,D133*5,DN125,1.5+1.2+0.6+2.3+1,28,说明,1,、该图为某车间部分管线安装图，管内介质压力,1.6MPa,，采用,20,热扎无缝钢管，手工电弧焊，进行液压试验，不做无损探伤，管道及支架集中除锈刷红丹漆一遍，安装后再刷调合漆一遍。,2,、图中阀门,1,型号为,Z41H25DN65,，阀门,2,型号为,J11H25DN20,，阀门,3,型号为,J11W25DN15,，阀门,4,型号为,J41H25DN80,，阀门,5,型号为,H41H25DN100,阀门，其中与阀门,2,、阀门,3,对应的管道外径分别为,D25*3,、,D20*3,。采用中压平焊法兰，三通为现场挖眼，弯头现场煨制，大小头为现场摔制，支架总重量为,60Kg,。图中标高以米计，其余尺寸以毫米计。要求：,根据附图提供的条件，计算下列工程量，说明参照定额计取的措施费的计算方法，并按下表填写。（不计管道的除锈刷油、管件连接不分种类）,29,30,31,32,33,34,35,36,37,38,作业,1,、基本建设预算的种类有哪些,?,2,、定额的分类？,3,、什么是时间定额？包括哪些时间（定额时间）？劳动定额的作用及制定（编制）方法是什么？,4,、什么是材料消耗量定额？制定（编制）方法是什么？总消耗量、净用量、损耗量、损耗率的关系怎样？,5,、什么是施工定额？编制原则是什么？,39,作业,6,、现行山东省安装工程计价依据的组成？计价方式的种类？,7,、什么是消耗量定额？分册情况？结构组成？定额表的内容？适用范围及作用？是按什么施工条件编制的？,8,、消耗量定额中的人工、材料消耗量包括哪些？,材料、设备的场内运输包括哪些,?,9,、人工费、材料费、机械费、主材费、基价、直接工程费之间的关系？,10,、第六册定额包括哪几章？适用范围、压力划分？,40,第三节 供暖工程施工图预算的编制,p333,一、山东省安装工程,给排水、采暖、燃气工程,消耗量定额的编制依据与项目设置,(,一,),定额编制所依据的标准、规范主要有：,1,采暖与卫生工程施工及验收规范,GBJ 242-82,。,2,建筑采暖卫生与煤气工程质量检验评定标准,GBJ 302-88,。,建筑给排水及采暖工程施工质量验收规范,GB50242-2002,41,(,二,),项目设置,1.,采暖管道安装、,2,供暖器具安装、,3,空调水管道安装、,4,给排水管道安装、,5.,卫生器具安装、,6,、阀门、法兰、水位标尺等安装：,7,低压器具、,8,开水炉及箱、罐：,9,、燃气管道、附件、器具安装,42,二、定额适用范围及与其他册定额的关系,1,适用范围,定额适用于新建、扩建和整体更新改造工程项目中的采暖热源管道、空调水系统管道及上述各管道系统中的附件、配件、器具安装、小型容器制作安装等。,43,2,以下工程项目使用其他册相应定额,(1),工业管道、生产生活共用的管道，锅炉房、泵房、站类管道以及高层建筑物内的加压泵间、空调制冷机房、消防泵房管道使用第六册,工业管道工程,相应项目。,(2),泵类、风机等传动设备安装使用第一册,机械设备安装工程,相应项目。,(3),压力表、温度计等使用第十册,自动化控制仪表安装工程,相应项目。,44,(4),本册定额内未包括的刷油、防腐蚀与绝热工程使用第十一册,刷油、防腐蚀、绝热工程,相应项目。,(5),室内外挖填土方，管沟与井类砌筑、管道基础等使用建筑工程消耗量定额。,(6),住宅区以外的供热使用市政工程消耗量定额。,(7),整体更新改造项目中的管道拆除内容使用修缮工程定额。,45,三、,关于工程量的计算,工程量的计算与全统定额工程量计算规则基本一致，,1.,管道均以施工图所示中心线长度以,延长米,计算，不扣除管件、阀门和各种管道附件（减压器、疏水器等组成安装）所占长度；,2.,法兰分别以“个”和“副”计算,(,与法兰阀门配套的法兰、螺栓已包括在阀门安装定额内,),等。,46,四、定额中共性问题的说明,1.,管道安装定额中均已包括管道、管件、方形补偿器制安、管道试压冲洗以及碳钢管除锈刷底漆,(,防锈漆二道,),等工作内容，如设计选用其他型式的补偿器,(,波纹管、套筒式等,),，补偿器及配套法兰螺栓另计材料费，其余不变。,2.,室内管道定额内已包括管卡、托钩、支吊架制安及刷漆,(,防锈漆与银粉各二道,),，室外管道则未包括管道支架，应按本章相应项目另行计算,(,注意：管架定额也已综合了除锈刷漆的工作内容,),。,47,定额各类管道安装项目中均已包括相应管件安装，各种管件数量系综合取定（详见本册定额附录），使用时一般不做调整。确需调整的，只调整管件用量，其余不变。,48,五、管道定额的界线划分,1,室内、外管道以入口阀门或以建筑物外墙皮,1.5,米为界；,2,与工业管道界线以锅炉房或热力站外墙皮,1.5,米为界；,3,工厂车间内采暖管道以采暖系统与工业管道碰头点为界；,4,与设在高层建筑内的加压泵间管道以泵间外墙皮为界。,49,六、应用中应注意的问题,1,、定额中系数计算：定额中列有三类不同的调整系数，,一是定额各章说明中的定额换算系数,(,如铝塑管调整系数等,),；,二是子目调整系数,(,包括操作超高、高层建筑、管井管道及洞库、暗室施工等,),；,三是综合计算系数,(,包括采暖工程系统调整费和属于施工措施项目的脚手架搭拆等,),。,计算时第一类系数列入第二类系数的计算基础；第一类与第二类系数列入第三类系数的计算基础，当一个项目适用两个或两个以上调整系数时，同一类系数分别计算，,一般,不能将系数连乘计算。,2,有关各类调整系数的规定请详见定额说明与定额章说明。（或见教材,P24,25,）,50,（,1,）换算系数,换算系数,大部分是由于安装工作物的材质、几何尺寸或施工方法与定额子目规定不一致，需进行调整的换算系数，如：安前集中刷油，相应项目,人工,乘以系数,O.7,；,换算系数一般都标注在各册的章节说明或工程量计算规则中。,51,（,2,）子目系数,子目系数,一般是对特殊的施工条件、工程结构等因素影响进行调整的系数，如：洞库、暗室施工增加，高层建筑增加，操作高度增加等。,子目系数一般都标注在各册说明中。,52,（,3,）综合系数,综合系数,是针对专业工程特殊需要、施工环境等进行调整的系数。如脚手架搭拆、采暖系统调整费，通风空调系统调整费，小型站类工艺系统调整费，安装与生产同时施工和有害身体健康环境施工增加费等。,综合系数一般标注在总说明和各册说明中。,53,1,超高增加系数,操作高度,：指安装物设计高度离操作地面的垂直距离。,有楼层的按楼地面计，无楼层的按设计地坪计。,全统安装定额对该系数规定不一致：定额第二册,电气设备安装工程,规定操作高度为,5,米以上，,20,米以下计取一个系数；定额第七册,消防及安全防范设备安装工程,规定,5,8,米、,5,12,米、,5,16,米、,5,20,米计取四个系数；定额第八册,给排水、采暖、燃气工程,规定，,3.6,8,米、,3.6,12,米、,3.6,16,米、,3.6,20,米计取四个系数：定额第九册,通风空调工程,规定,6,米以上计取一个系数。为了同一种系数统一口径，易于掌握，本定额将上述四册民用安装工程的超高系数，统一作如下调整：,54,(1),、民用工程分,10,米内、,15,米内、,20,米内、,20,米以上四个系数。但起算点高度仍按各册的规定计算；,(2),、计算该系数时，不再扣除起算点以下部分，按全部定额人工乘以规定系数，费率也作了相应测算调整。,各册章中已说明包括超高内容的项目不再计算该系数。其他册中的超高系数仍按各册规定执行。,55,2,高层建筑增加系数,建筑物高度,以室内设计地坪为准。,高层民用建筑物,指超过六层或室外设计地坪至檐口高度超过,20,米以上的民用建筑物，其安装工程应计取高层建筑增加系数。其费用内容应包括：人工降效，材料、工器具的垂直运输增加的机械台班费，操作工人所乘坐的升降设备中台班以及通讯联络工具等费用。该系数仅限于给排水、采暖、燃气、电气、消防、安防、通风空调、电话、有线电视、广播等工程。但以下情况不可计取：,56,1),定额中已说明包括的不再计取，如电梯等等。,(2),地下室部分不能计算层数和高度；,(3),层高不超过,2.2,米时，不计层数；,(4),屋顶单独水箱间、电梯间不能计算层数，也不计高度；,57,(5),同一建筑物高度不同时，可按垂直投影以不同高度分别计算；,(6),高层建筑物坡形顶时可按平均高度计算；,该系数的计算是按包括六层或,20,米以下全部工程,(,含其刷油保温,),人工费乘以相应系数。其中,70,为人工费，,30,为机械费。,58,3,洞库暗室增加系数,洞库暗室施工时，其定额人工、机械消耗量各增加,15,。,洞库工程是指设置于没有自然采光、没有正常通风、没有正常运输行走通道的情况下施工，而进行补偿的施工降效费。地下室应计该系数。但地下室设有地上窗、洞口的除外。,59,4,系统调整系数,系统调整是由于工程专业特点，须对其安装系统进行调整测试后才能交工或使用，而定额没有设子项，只规定用系数计算，如：采暖系统调整费，通风空调系统调整费，小型站类系统调整费。系统调整费的计算除定额另有规定外，均按系统全部工程人工费乘以相应系数计算。全部工程人工费包括附属的分部分项工程项目（如除锈、刷油、保温等）。,60,管道识图基本知识,1,、管道转弯 管转弯，看圆圈；,平（立）线到圈中向下,（后）,弯，,线到圈边向上,（前）,弯。,2,、重叠（折断显露）,3,、弯管与直管的重叠,4,、管道的交叉,61,62,D764,D573.5,D894,D894,63,D764,D573.5,D894,D894,64,工程名称：工业管道工程,序号,定额编号,项目名称,单位,工程量,预算价,备注,单价,合价,人工费,材料费,机械费,单价,合价,单价,合价,单价,合价,1,6-27,碳钢管,(,电弧焊,),.,10m,1.233,36.53,45.04,28.42,35.04,1.19,1.47,6.92,8.53236,热轧无缝钢管,.,m,11.8,2,6-28,碳钢管,(,电弧焊,),10m,0.845,51.29,43.34,36.39,30.75,3.95,3.34,10.95,9.25275,热轧无缝钢管,m,8.087,3,6-29,碳钢管,(,电弧焊,),10m,1.284,60.39,77.54,43.03,55.25,4.54,5.83,12.82,16.4609,热轧无缝钢管,m,12.288,4,6-678,挖眼三通,(,电弧焊,),10,个,0.1,297.8,29.78,131.7,13.17,37.31,3.73,128.8,12.876,5,6-679,挖眼三通,(,电弧焊,),10,个,0.2,343.5,68.7,149.9,29.98,43.28,8.66,150.3,30.056,6,6-679,挖眼三通,(,电弧焊,),10,个,0.1,343.5,34.35,149.9,14.99,43.28,4.33,150.3,15.028,7,6-678,成品大小头,(,电弧焊,),10,个,0.1,297.8,29.78,131.7,13.17,37.31,3.73,128.8,12.876,成品大小头,个,1,8,6-679,成品大小头,(,电弧焊,),10,个,0.2,343.5,68.7,149.9,29.98,43.28,8.66,150.3,30.056,成品大小头,个,2,9,6-679,成品大小头,(,电弧焊,),10,个,0.1,343.5,34.35,149.9,14.99,43.28,4.33,150.3,15.028,成品大小头,个,1,10,6-677,冲压弯头,(,电弧焊,)D5,10,个,0.9,202.1,181.9,104.2,93.77,16.17,14.55,81.76,73.584,冲压弯头,D5,个,9,11,6-678,冲压弯头,(,电弧焊,)D,10,个,0.3,297.8,89.33,131.7,39.51,37.31,11.19,128.8,38.628,冲压弯头,D,个,3,12,6-679,冲压弯头,(,电弧焊,)D,10,个,0.5,343.5,171.74,149.9,74.96,43.28,21.64,150.3,75.14,冲压弯头,D,个,5,13,6-1311,法兰阀门,DN50,内,个,6,27.26,163.56,14.65,87.9,7.15,42.9,5.46,32.76,65,序号,定额编号,项目名称,单位,工程量,预算价,单价,合价,人工费,材料费,机械费,单价,合价,单价,合价,单价,合价,13,6-1311,法兰阀门,DN50,内,个,6,27.26,163.56,14.65,87.9,7.15,42.9,5.46,32.76,法兰截止阀,DN50,个,6,14,6-1311,法兰阀门,DN50,内,个,3,27.26,81.78,14.65,43.95,7.15,21.45,5.46,16.38,法兰止回阀,DN50,个,3,15,6-3035,法兰挠性接头,DN50,个,6,19.58,117.48,13.86,83.16,5.72,34.32,法兰挠性接头,DN50,个,6,16,6-1312,法兰阀门,DN65,内,个,1,36.49,36.49,23.23,23.23,7.39,7.39,5.87,5.87,法兰截止阀,DN65,个,1,17,6-1312,法兰过滤器,DN65,个,1,36.49,36.49,23.23,23.23,7.39,7.39,5.87,5.87,法兰过滤器,DN65,个,1,18,6-1313,法兰阀门,DN80,内,个,1,47.68,47.68,27.94,27.94,13.46,13.46,6.28,6.28,法兰截止阀,DN80,个,1,19,6-1566,碳钢平焊法兰,(,电弧焊,)DN50,内,副,3,28.55,85.65,13.07,39.21,7.78,23.34,7.7,23.1,碳钢平焊法兰,DN50,片,6,20,6-1566,单片法兰,(,电弧焊,)DN50,内,副,6,10.62,63.72,4.86,29.16,2.89,17.34,2.87,17.22,碳钢平焊法兰,DN50,片,6,21,6-1567,碳钢平焊法兰,(,电弧焊,)DN65,内,副,4,33.62,134.48,15.14,60.56,9.01,36.04,9.47,37.88,碳钢平焊法兰,DN65,片,8,22,6-1567,单片法兰,(,电弧焊,)DN65,内,副,1,12.5,12.5,5.63,5.63,3.35,3.35,3.52,3.52,碳钢平焊法兰,DN65,片,1,23,6-1568,碳钢平焊法兰,(,电弧焊,)DN80,内,副,1,43.27,43.27,16.81,16.81,15.54,15.54,10.92,10.92,66,序号,定额编号,项目名称,单位,工程量,预算价,单价,合价,人工费,材料费,机械费,单价,合价,单价,合价,单价,合价,碳钢平焊法兰,DN65,片,1,23,6-1568,碳钢平焊法兰,(,电弧焊,)DN80,内,副,1,43.27,43.27,16.81,16.81,15.54,15.54,10.92,10.92,低,(,中,),压碳钢平焊法兰,片,2,24,6-1568,单片法兰,(,电弧焊,)DN80,内,副,1,16.1,16.1,6.26,6.26,5.78,5.78,4.06,4.06,碳钢平焊法兰,DN80,片,1,25,6-2490,低中压管道液压试验,DN100,内,100m,0.347,254.1,88.17,203.7,70.69,29.09,10.09,21.31,7.39,26,6-2543,管道空气吹扫,DN50,内,100m,0.123,104,12.79,63.8,7.85,10.14,1.25,30.01,3.69,27,6-2544,管道空气吹扫,DN100,内,100m,0.213,136.4,29.05,75.68,16.12,27.11,5.77,33.61,7.16,28,6-2994,刚性防水套管制安,DN80,内,个,2,176.9,353.86,67.19,134.38,93,186,16.74,33.48,29,6-2907,一般管架制安,100kg,0.86,806.9,693.96,469.5,403.75,134.5,115.7,202.9,174.52,型钢,kg,91.16,安装工程总计,元,2891.6,1525.4,638.6,727.62,措施费,脚手架搭拆费,(,工业管道工程,),1525.4,7%,106.78,25%,26.69,75%,80.08,67,说明,1.,、该图为某车间部分管线安装图，公称压力,1.6MPa,，采用,20,热扎无缝钢管，手工电弧焊，进行液压试验，不做无损探伤，管道及支架集中除锈刷红丹漆一遍，安装后再刷调合漆一遍。,2,、阀门为法兰截止阀,(J41T16).,法兰为碳钢平焊法兰，三通为现场挖眼，弯头为成品，大小头为现场摔制，支架总重量为,30Kg,。,3,、,.,图中标高以米计，其余尺寸以毫米计。,S1,、,S2,、,S3,为设备。（不计设备安装）,68,69,70,D32*3,DN25,0.5,D89*3.5,DN80,1.5+0.5+1.9+0.6=4.5,D108*4,DN100,2.3+0.8+0.5+0.2+0.4+1.5+0.8+0.5,D133*5,DN125,1.5+1.2+0.6+2.3+1,71,说明,1,、该图为某车间部分管线安装图，管内介质压力,1.6MPa,，采用,20,热扎无缝钢管，手工电弧焊，进行液压试验，不做无损探伤，管道及支架集中除锈刷红丹漆一遍，安装后再刷调合漆一遍。,2,、图中阀门,1,型号为,Z41H25DN65,，阀门,2,型号为,J11H25DN20,，阀门,3,型号为,J11W25DN15,，阀门,4,型号为,J41H25DN80,，阀门,5,型号为,H41H25DN100,阀门，其中与阀门,2,、阀门,3,对应的管道外径分别为,D25*3,、,D20*3,。采用中压平焊法兰，三通为现场挖眼，弯头现场煨制，大小头为现场摔制，支架总重量为,60Kg,。图中标高以米计，其余尺寸以毫米计。要求：,根据附图提供的条件，计算下列工程量，说明参照定额计取的措施费的计算方法，并按下表填写。（不计管道的除锈刷油、管件连接不分种类）,72,73,序号,定额编号,项目名称,计量单位,工程量,1,6-22,管道安装,DN15,10m,0.06,2,6-23,管道安装,DN20,10m,0.08,3,6-28,管道安装,DN65,10m,1.11,4,6-29,管道安装,DN80,10m,1.91,5,6-30,管道安装,DN100,10m,0.72,6,6-672,管件,DN15,10,个,0.1,7,6-673,管件,DN20,10,个,0.1,8,6-678,管件,DN65,10,个,0.4,9,6-679,管件,DN80,10,个,0.6,10,6-680,管件,DN100,10,个,0.4,11,6-1402,阀门,DN15,个,1,12,6-1403,阀门,DN20,个,1,13,6-1434,法兰阀门,DN65,个,1,14,6-1435,法兰阀门,DN80,个,1,15,6-1436,法兰阀门,DN100,个,1,16,6-1567,法兰,DN65,副,2,17,6-1568,法兰,DN80,副,1,18,6-1569,法兰,DN100,副,1,19,6-2203,煨弯,DN65,10,个,0.4,20,6-2204,煨弯,DN80,10,个,0.6,21,6-2490,试压,DN100,以内,100m,0.388,22,6-2907,支架制安,100kg,0.6,23,11-127,支架刷调和漆,100kg,0.6,74,序号,定额编号,项目名称,计量单位,工程量,1,6-22,管道安装,DN15,10m,0.06,2,6-23,管道安装,DN20,10m,0.08,3,6-28,管道安装,DN65,10m,1.11,4,6-29,管道安装,DN80,10m,1.91,5,6-30,管道安装,DN100,10m,0.72,6,6-672,管件,DN15,10,个,0.1,7,6-673,管件,DN20,10,个,0.1,8,6-678,管件,DN65,10,个,0.4,9,6-679,管件,DN80,10,个,0.6,10,6-680,管件,DN100,10,个,0.4,11,6-1402,阀门,DN15,个,1,12,6-1403,阀门,DN20,个,1,13,6-1434,法兰阀门,DN65,个,1,14,6-1435,法兰阀门,DN80,个,1,15,6-1436,法兰阀门,DN100,个,1,16,6-1567,法兰,DN65,副,2,17,6-1568,法兰,DN80,副,1,18,6-1569,法兰,DN100,副,1,19,6-2203,煨弯,DN65,10,个,0.4,20,6-2204,煨弯,DN80,10,个,0.6,21,6-2490,试压,DN100,以内,100m,0.388,22,6-2907,支架制安,100kg,0.6,23,11-127,支架刷调和漆,100kg,0.6,75,D25x3,D20 x3,D108x4,D89x4,D76x3.5,76,77,78,79,80,81,82,83,作业,1,、基本建设预算的种类有哪些,?,2,、定额的分类？,3,、什么是时间定额？包括哪些时间（定额时间）？劳动定额的作用及制定（编制）方法是什么？,4,、什么是材料消耗量定额？制定（编制）方法是什么？总消耗量、净用量、损耗量、损耗率的关系怎样？,5,、什么是施工定额？编制原则是什么？,84,作业,6,、现行山东省安装工程计价依据的组成？计价方式的种类？,7,、什么是消耗量定额？分册情况？结构组成？定额表的内容？适用范围及作用？是按什么施工条件编制的？,8,、消耗量定额中的人工、材料消耗量包括哪些？,材料、设备的场内运输包括哪些,?,9,、人工费、材料费、机械费、主材费、基价、直接工程费之间的关系？,10,、第六册定额包括哪几章？适用范围、压力划分？,85,第三节 供暖工程施工图预算的编制,P333,一、山东省安装工程,给排水、采暖、燃气工程,消耗量定额的编制依据与项目设置,(,一,),定额编制所依据的标准、规范主要有：,1,采暖与卫生工程施工及验收规范,GBJ 242-82,。,2,建筑采暖卫生与煤气工程质量检验评定标准,GBJ 302-88,。,建筑给排水及采暖工程,施工质量,验收规范,GB50242-2002,86,(,二,),项目设置,1.,采暖管道安装、,2,供暖器具安装、,3,空调水管道安装、,4,给排水管道安装、,5.,卫生器具安装、,6,、阀门、法兰、水位标尺等安装：,7,低压器具、水表组成与安装,8,开水炉及箱、罐：,9,、燃气管道、附件、器具安装,87,二、定额适用范围及与其他册定额的关系,1,适用范围,定额适用于新建、扩建和整体更新改造工程项目中的采暖热源管道、空调水系统管道及上述各管道系统中的附件、配件、器具安装、小型容器制作安装等。,88,2,以下工程项目使用其他册相应定额,(1),工业管道、生产生活共用的管道，锅炉房、泵房、站类管道以及高层建筑物内的加压泵间、空调制冷机房、消防泵房管道使用第六册,工业管道工程,相应项目。,(2),泵类、风机等传动设备安装使用第一册,机械设备安装工程,相应项目。,(3),压力表、温度计等使用第十册,自动化控制仪表安装工程,相应项目。,89,(4),本册定额内未包括的刷油、防腐蚀与绝热工程使用第十一册,刷油、防腐蚀、绝热工程,相应项目。,(5),室内外挖填土方，管沟与井类砌筑、管道基础等使用建筑工程消耗量定额。,(6),住宅区以外的供热使用市政工程消耗量定额。,(7),整体更新改造项目中的管道拆除内容使用修缮工程定额。,90,04,定额解释,定额中对拆除项目是如何规定的？答,:,本定额中第一册,机械设备安装工程,中对机械设备拆除已有规定，其他册可按相应安装定额人工、机械的,50%,计算。如属已投入使用工程的拆除，应执行修缮定额有关规定,91,三、,关于工程量的计算,工程量的计算与全统定额工程量计算规则基本一致，,1.,管道均以施工图所示中心线长度以,延长米,计算，不扣除管件、阀门和各种管道附件（减压器、疏水器等组成安装）所占长度；,2.,法兰分别以“个”和“副”计算,(,与法兰阀门配套的法兰、螺栓已包括在阀门安装定额内,),等。,92,四、定额中共性问题的说明,1.,管道安装定额中均已包括,管道、管件、方形补偿器制安、管道试压冲洗以及碳钢管除锈刷底漆,(,防锈漆二道,),等工作内容，如设计选用其他型式的补偿器,(,波纹管、套筒式等,),，补偿器及配套法兰螺栓另计材料费，其余不变。,2.,室内管道,定额内已包括管卡、托钩、,支吊架制安及刷漆,(,防锈漆与银粉各二道,),，室外管道则未包括管道支架，应按本章相应项目另行计算,(,注意：管架定额也已综合了除锈刷漆的工作内容,),。,93,定额各类管道安装项目中均已包括相应管件安装，各种,管件数量系综合取定,（详见本册定额附录），使用时一般不做调整。确需调整的，只调整管件用量，其余不变。,94,五、管道定额的界线划分,1,室内、外管道以入口阀门或以建筑物外墙皮,1.5,米为界；,2,与工业管道界线以锅炉房或热力站外墙皮,1.5,米为界；,建筑物,锅炉房,1.5m,1.5m,室外管道,95,五、管道定额的界线划分,3,工厂车间内采暖管道以采暖系统与工业管道碰头点为界；,4,与设在高层建筑内的加压泵间管道以泵间外墙皮为界。,生产用蒸汽,采暖用蒸汽,加压,泵间,96,六、应用中应注意的问题,1,、定额中系数计算：定额中列有三类不同的调整系数，,一是定额各章说明中的定额换算系数,(,如铝塑管调整系数等,),；,二是子目调整系数,(,包括操作超高、高层建筑、管井管道及洞库、暗室施工等,),；,三是综合计算系数,(,包括采暖工程系统调整费和属于施工措施项目的脚手架搭拆等,),。,计算时第一类系数列入第二类系数的计算基础；第一类与第二类系数列入第三类系数的计算基础，当一个项目适用两个或两个以上调整系数时，同一类系数分别计算，,一般,不能将系数连乘计算。,2,有关各类调整系数的规定请详见定额说明与定额章说明。（或见教材,P24,25,）,97,（,1,）换算系数,换算系数,大部分是由于安装工作物的材质、几何尺寸或施工方法与定额子目规定不一致，需进行调整的换算系数，如：安前集中刷油，相应项目,人工,乘以系数,O.7,；,换算系数一般都标注在各册的章节说明或工程量计算规则中。,98,（,2,）子目系数,子目系数,一般是对特殊的施工条件、工程结构等因素影响进行调整的系数，如：洞库、暗室施工增加，高层建筑增加，操作高度增加等。,子目系数一般都标注在各册说明中。,99,（,3,）综合系数,综合系数,是针对专业工程特殊需要、施工环境等进行调整的系数。如脚手架搭拆、采暖系统调整费，通风空调系统调整费，小型站类工艺系统调整费，安装与生产同时施工和有害身体健康环境施工增加费等。,综合系数一般标注在总说明和各册说明中。,100,1,超高增加系数,操作高度,：指安装物设计高度离操作地面的垂直距离。,有楼层的按楼地面计，无楼层的按设计地坪计。,全统安装定额对该系数规定不一致：定额第二册,电气设备安装工程,规定操作高度为,5,米以上，,20,米以下计取一个系数；定额第七册,消防及安全防范设备安装工程,规定,5,8,米、,5,12,米、,5,16,米、,5,20,米计取四个系数；定额第八册,给排水、采暖、燃气工程,规定，,3.6,8,米、,3.6,12,米、,3.6,16,米、,3.6,20,米计取四个系数：定额第九册,通风空调工程,规定,6,米以上计取一个系数。为了同一种系数统一口径，易于掌握，本定额将上述四册民用安装工程的超高系数，统一作如下调整：,101,(1),、民用工程分,10,米内、,15,米内、,20,米内、,20,米以上四个系数。但起
