声卡功放电路分析.ppt

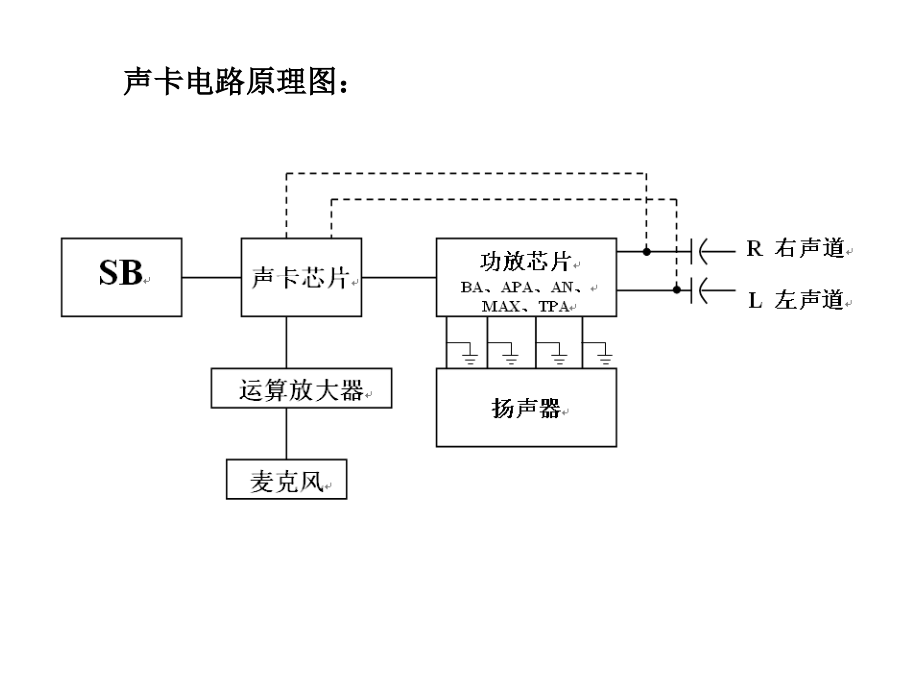

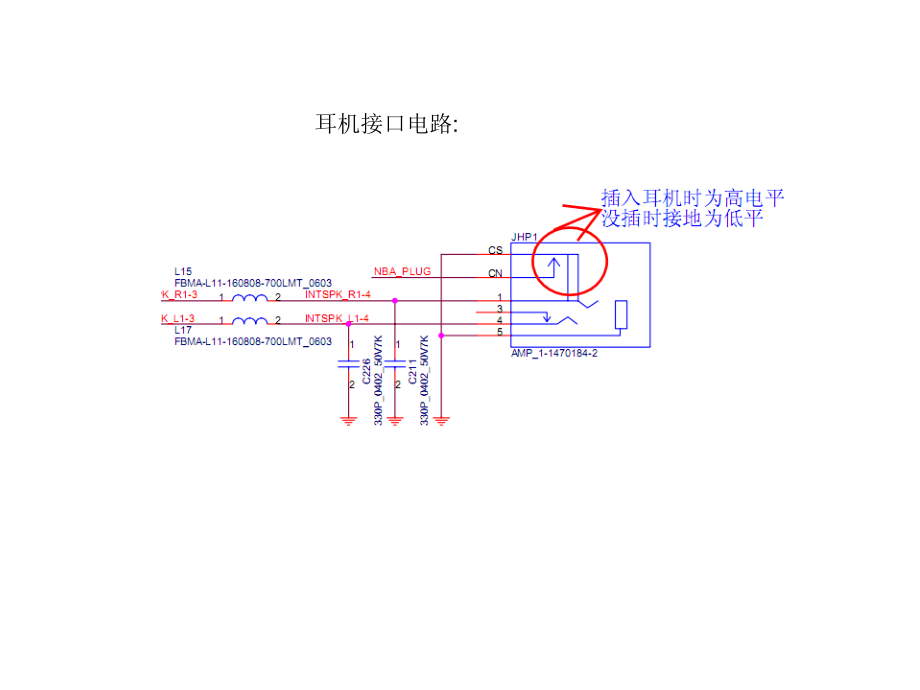

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,声卡电路原理图：,耳机接口电路,:,声卡供电电路：,声卡的工作条件：,5V,A,、供电,+3VS,。,B,、,24.576,晶体要启振,;,C,、声卡,IC,与南桥之间的线路要正常,.,四、声卡的维修流程,:,、,CMOS,设置,(,可先清,CMOS);,、,声卡驱动安装是否正确,;,、,测声卡工作条件：（,A B C,）,、换声卡,IC,、换南桥,.,A,、连接是否正确,;,B,、开关是否打开,;,C,、音量控制是否正确,.,五、音量过小或噪音过大,:,、拆除音频输出相连的滤波电容,;,、换声卡,IC;,六、无,5V,电压的维修方法,:,、确定,+5VS,有无输入,;,、测量,+VDDA,对地阻值,;,拆除声卡,IC;,测量,+VDDA,相连的电感,是否损坏,;,短路 正常,拆除与,+VDDA,输出脚相连的滤波电容,.,换稳压,IC.,
