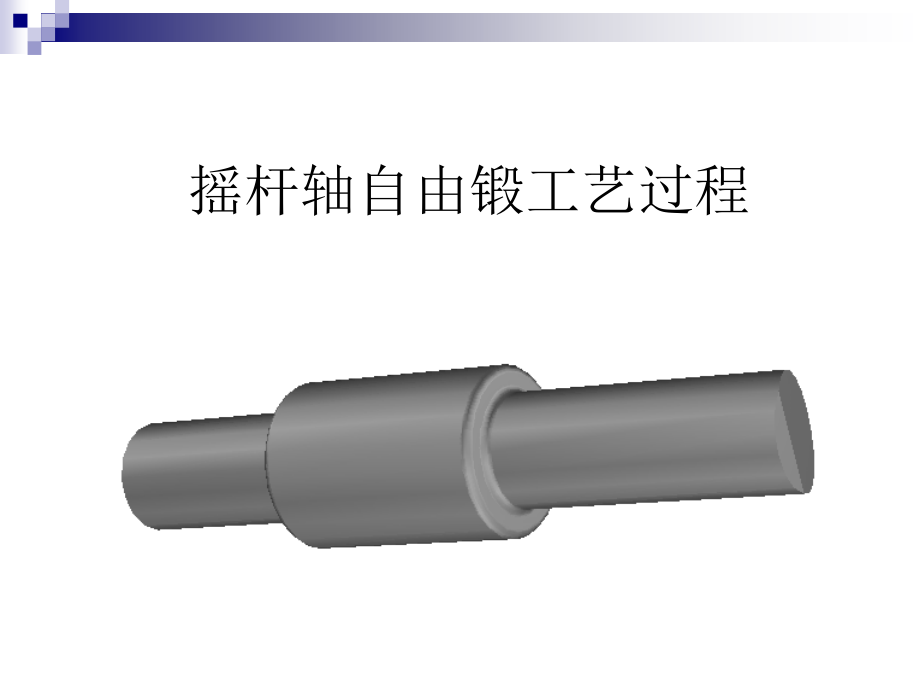

摇杆轴自由锻工艺过程.ppt

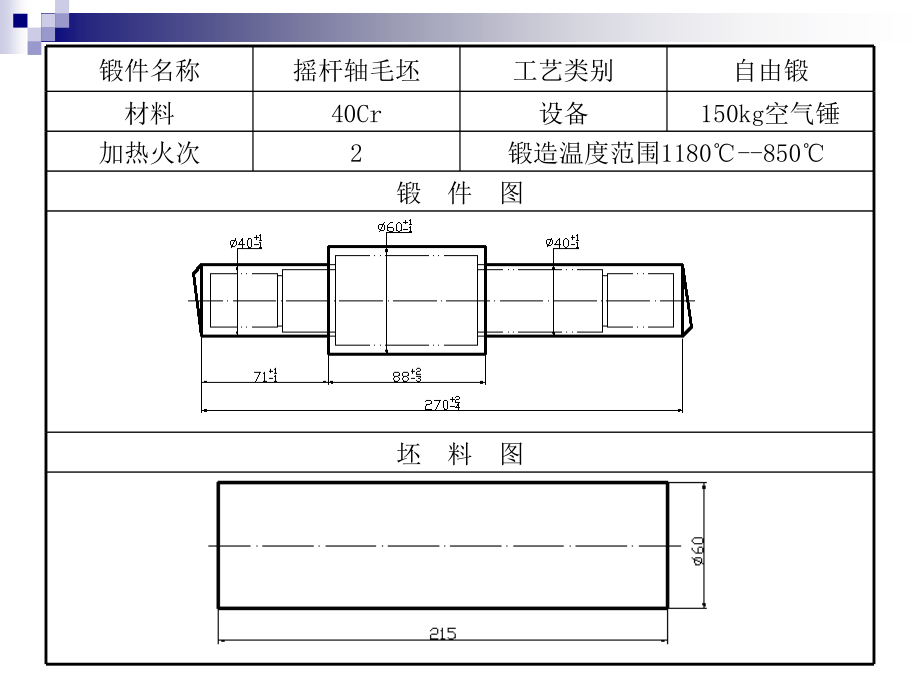

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,摇杆轴自由锻工艺过程,锻件名称,摇杆轴毛坯,工艺类别,自由锻,材料,40Cr,设备,150kg,空气锤,加热火次,2,锻造温度范围,1180-850,锻 件 图,坯 料 图,火次,序号,工序名称,工序简图,使用工具,操作要点,1,1,压肩,圆嘴钳,压肩摔子,边轻打边旋转锻件,2,拔长,圆嘴钳,将压肩一端拔长至直径,41mm,火次,序号,工序名称,工序简图,使用工具,操作要点,1,3,摔圆及,修整,圆嘴钳摔子,边轻打边旋转锻件；,将拔长部分摔圆至,401mm,2,4,压肩,圆嘴钳,压肩,掉头；,边轻打边旋转锻件,火次,序号,工序名称,工序简图,使用工具,操作要点,2,5,拔长,圆嘴钳,边轻打边旋转锻件；将压肩一端拔长至直径,41mm,6,摔圆及,修整,圆嘴钳,摔子,边轻打边旋转锻件；将拔长部分摔圆至,401mm,
