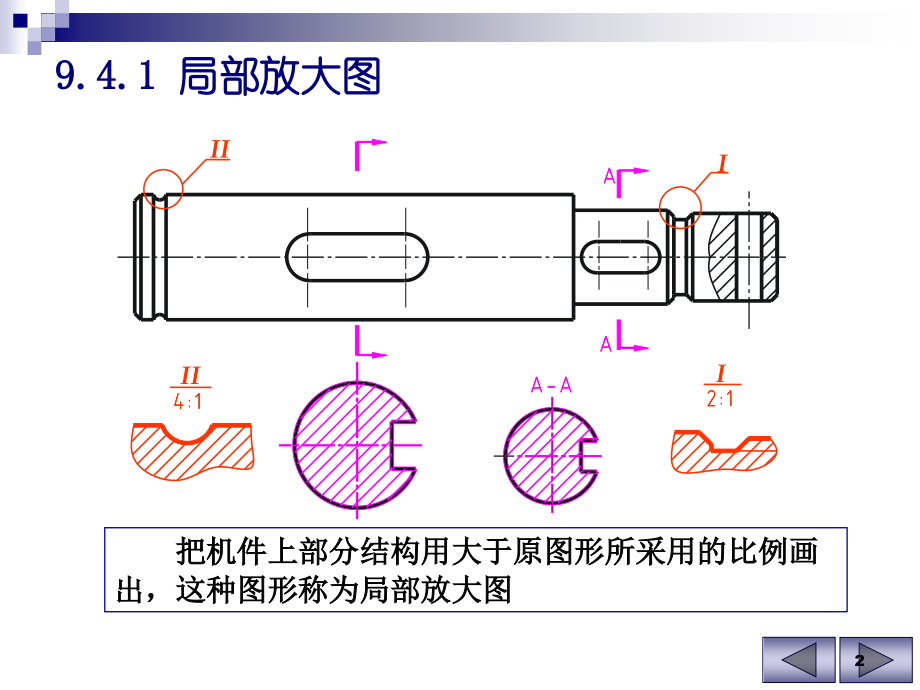

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,9.4,局部放大图和简化画法,9.4.1,局部放大图,9.3.2,简化画法,9.3.3,其他规定画法,1,9.4.1,局部放大图,I,II,II,I,把机件上部分结构用大于原图形所采用的比例画出，这种图形称为局部放大图,2,局部放大图的的画法和配置,2.5,1,B,2.5,1,可以用几个图形表达一个放大结构,B,3,当同一机件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。,A,A,AA,4,:,1,2,:,1,4,9.4.2,简化画法,1,当机件具有若干相同结构,(,孔、齿、槽等,),，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接。在零件图中，则需注明结构的总数。,5,2,当机件具有若干相同的孔并按一定规律分布时，仅需画出一个或几个，其余用细点画线画出孔的位置，在零件图中，注明孔的总数。,6,3,机件上的滚花或网纹可在视图的轮廓线附近用细实线示意画出一小部分，并在图样上或技术要求中指明这些结构的具体要求。,7,4,对于肋板、轮辐，若剖切面沿其纵向剖切，即厚度方向剖切时，剖面内不画剖面符号，而用粗实线将其与邻近部份分开，不沿纵向剖切，则要在剖面内画剖面符号。,A,A,A-A,纵向剖切，不画剖面线,。,横向剖切，画剖面线,。,8,5,回转体上均布的肋、轮辐，剖视图都应画成对称形式；对于均布的孔，不管剖到与否，都将其旋转到剖切平面内画出。,肋不对称画成对称,孔未剖到画成剖到,A,A,AA,BB,B,B,9,6,当回转体机件上某些平面在图形中不能充分表达时，可用平面符号,(,两条相交的细实线,),表示这些平面。,10,7,轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。,轴套拉杆断开画法,阶梯轴断开画法,11,8,与投影面倾斜角,30,的圆或圆弧，其投影可以用圆或圆弧来代替。,12,9,机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。,13,C,1,R,2,R,2,锐边倒圆,R,0.5,。,10,在不致引起误解时，机件的小圆角、锐边小倒角或,45,小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明。,14,省略截交线,省略相贯线,11,机件上某些较小结构的形状已在一个视图中表达清楚时，则在其它视图中应当简化或省略，不必按投影画出所有线条。,15,12,零件上对称结构的局部视图，可采用如图所示方法绘制。,16,9.4.3,其他规定画法,1,当需要表示位于剖切平面前的结构时，这些结构按假想的轮廓线（双点画线）绘制。,17,2,在剖视图中的剖面区域内可再作一次局部剖，此时，两个剖面区域的剖面线应同方向、同间隔，但要相互错开，并用指引线标注出其名称。当剖切位置明显时，也可省略标注。,18,
