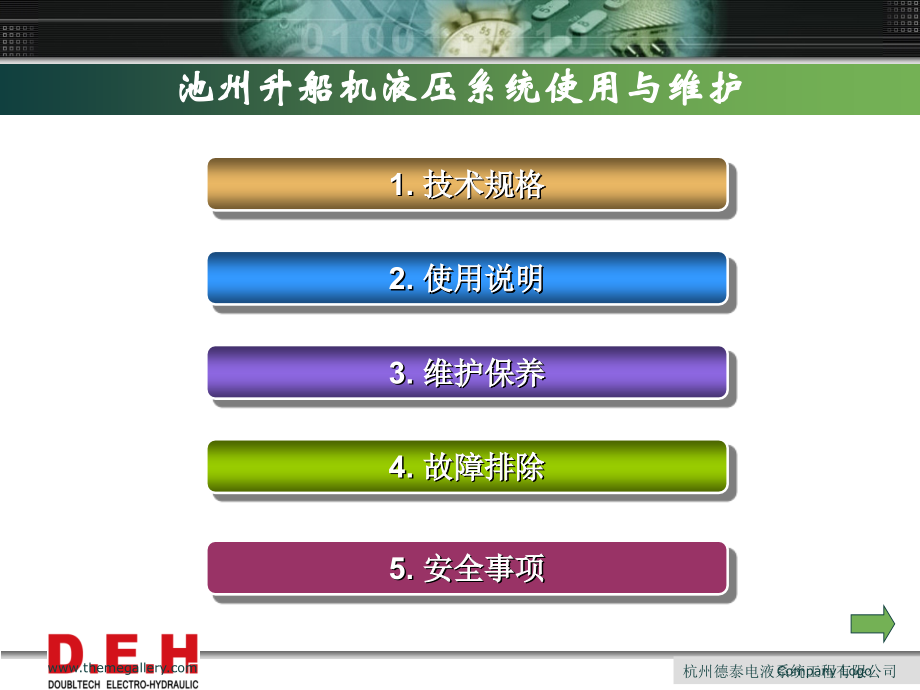

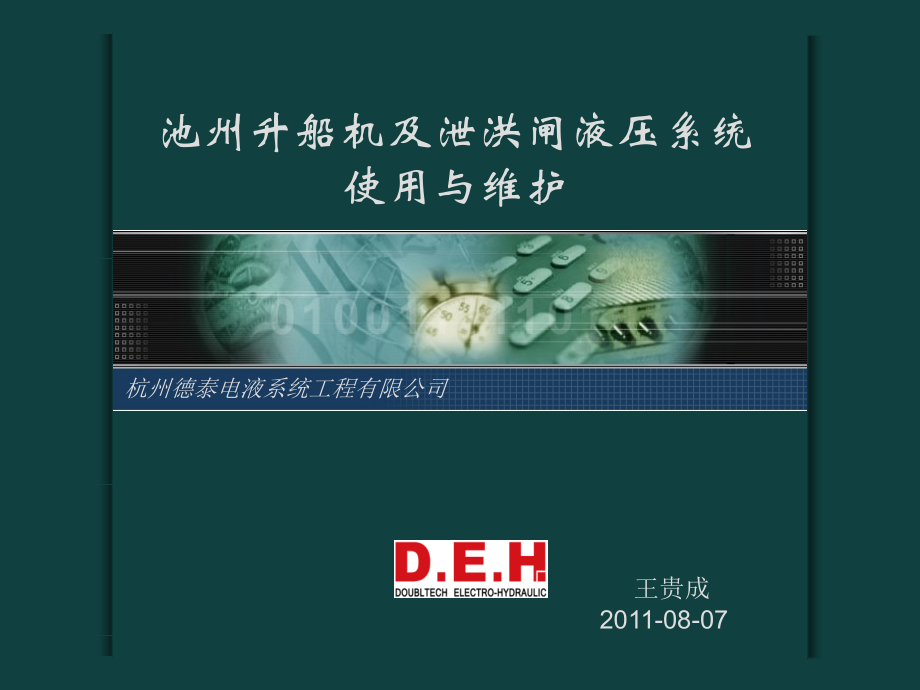

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Logo,*,单击此处编辑母版标题样式,池州升船机及泄洪闸液压系统使用与维护,杭州德泰电液系统工程有限公司,王贵成,2011-08-07,池州升船机液压系统使用与维护,1.,技术规格,2.,使用说明,3.,维护保养,4.,故障排除,5.,安全事项,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,环境条件,液压油,动力电,冷却水,过滤器,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,环境条件,使用场所：室内（避免日晒、雨淋、粉尘等）,环境温度：,4-40,相对湿度：,80%,外部环境：无振动、无腐蚀性介质、无电磁干扰,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,液压油,种类：壳牌,46,抗磨液压油,型号：,VG46,清洁度：,NAS1638 8,级以内,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,液压油,大桶装,208L/,桶,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,液压油,小桶装,18L/,桶,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,液压油,产品商标,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,动力电,电压：,380V,三相四线制,允许电压波动范围：,10,功率：升船机：,三台,45KW,电机，两用一备,泄洪闸：,两台,30KW,电机，一用一备,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,动力电,电机铭牌：,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,冷却水,种类规格：工业冷却循环用水（符合,GB50050-95,）,温度：,进水温度,25,供水压力：,0.23,0.3MPa,供水流量：,60L/min,杭州德泰电液系统工程有限公司,Company Logo,一、技术规格,过滤器,吸油过滤器,：黎明 要求精度：,100m,高压过滤器,：,REXROTH,要求精度：,10m,回油过滤器,：,REXROTH,要求精度：,10m,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,油箱及其它部件,油箱及泵,泵站,清洗,加油,运转,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,清洗,油箱的清洗,泵口管路清洗,过滤器滤芯的清洗,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,清洗,油箱的清洗,通过,油箱清洗盖,泵口管路清洗,过滤器滤芯的清洗,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,加油,油箱,使用工具：加油车,观察液位：液位计,（油箱高度的,80%,）,加油型号：壳牌,46#,抗磨液压油,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,加油,油箱,加油车,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,加油,泵壳体,使用工具：量杯,加注位置：泵泄露油口,加油量：加满为止,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,加油,泵壳体,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,运转,运转前准备,确认手动阀状态：开启,油液温度状态：,20-40,电机旋向：顺时针（从后端部看）,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,运转,运转前准备,杭州德泰电液系统工程有限公司,Company Logo,二、使用说明,运转,正常运转,确认电机泵组无异常响声,单动作各执行结构油缸，动作正常,观测各压力点压力正常,观测液位、液温位于正常范围,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,液压泵站良好运行,完善的维护保养,日常检查,油液检查,定期检查,综合检查,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,维护保养的目的,避免故障停机,确保运行安全,延长元件使用寿命,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,频率：每日一次,检查项目：电机泵组、油箱、冷却器、过滤器、,管路、其它,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,电机泵组,声音：无异常,表壳温度：无异常升高,表面：无渗漏油状况,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,油箱,油温：无异常升高,液位：正常范围,表面：无渗漏油状况,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,冷却器,冷却能力：无异常,表面：无渗漏油状况、无渗漏水状况,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,过滤器,吸油过滤器：压力表示值正常,回油过滤器：压力表示值正常,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,过滤器,吸油过滤器,每次更换油液清洗油箱时更换,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,过滤器,高压过滤器,每年更换滤芯,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,过滤器,回油过滤器,每两年更换一次,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,管路,各个管路：无渗漏油,各个接头处：无渗漏油,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,管路,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,日常检查,其它,声音：无异响,外表：无异常,表面：无渗漏油,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,频率：每月一次,检查项目：液压泵、液压油、液位液温、空气滤清器、软管、硬管、电气系统,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,液压泵,安装螺栓：是否松动,配用软管：是否松动、漏油或鼓胀等,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,液压油,检查污染状态,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,液位液温,液位：观测液位计内液位是否符合运行标准、,中控电脑液位是否报警,液温：检测运行时间内，加热器及冷却器是否正常,工作，维持液温在标准范围内,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,空气滤清器,取下过滤网，观察其是否被污染物堵塞,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,空气滤清器,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,软管,检查方法：目视,检查项目：,a,、外胶层有无损坏、划伤及磨损,b,、有无硬化、龟裂及烧焦,c,、有无缠绕、破碎、压扁及扭曲,d,、外层有无起泡、变软、老化及松弛,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,软管,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,硬管,检查方法：目视、耳听,检查项目：看其是否存在松动、振动、漏油等现象,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,定期检查,电气系统,检查方法：目视、仪器测量,检查项目：观察端子表面是否氧化、,电压、阻抗等是否正常,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,综合检查,频率：按具体使用情况定期（,6-18,个月）,检查项目：综合检查、清洗系统、更换密封、检查,各阀件机能等,施工人员：液压系统专业维修人员或经过专业培训的相关维修人员,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,频率,：首次运行,3,个月后，然后,每,6,个月,检测一次,检查项目：油液劣化情况,检查方法：现场检查、实验室检查,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,油液的劣化,异物混入,氧化物生成,添加剂破坏,异种油液混入,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,现场检查,氧化判定：,a,、油液颜色从,淡黄,色变成,黑褐,色，透明,度不好；,b,、有刺激性臭气（酸臭）；,c,、试纸检测,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,现场检查,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,现场检查,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,现场检查,水分混入判定：,a,、油液颜色成乳白色；,b,、滴在加热后的铁板上，有水分沸,腾而会发出噼噼啪啪的声音。,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,现场检查,水分混入判定：,杭州德泰电液系统工程有限公司,Company Logo,三、维护保养,油液检查,实验室检查,取样送到相关机构进行检测，以检测结果判断是否需要更换油液,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,动力源,手动阀,电磁阀,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,检查电机旋向,2,检查油箱内液位位置是否过低,3,检查进油闸阀是否打开,a,、动力源,泵输出流量不足或无输出流量,4,检查吸油管路是否漏气,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,检查电机旋向,a,、动力源,泵输出流量不足或无输出流量,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,2,检查油箱内液位位置是否过低,a,、动力源,泵输出流量不足或无输出流量,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,3,检查进油闸阀是否打开,a,、动力源,泵输出流量不足或无输出流量,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,a,、动力源,泵输出流量不足或无输出流量,4,检查吸油管路是否漏气,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,吸油管路漏气，油液出现乳白沫状,2,液面过低，回油管末端露出液面，油液气泡含量很大,3,安装部位紧固件松动,b,、动力源,异常声音和振动,4,吸油过滤器堵塞报警,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,检查手柄与阀体连接旋转部分是否锈蚀,2,阀体内存在脏物，阻碍阀体开启或关闭,c,、手动阀,工作不正常,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,检查手柄与阀体连接旋转部分是否锈蚀,2,阀体内存在脏物，阻碍阀体开启或关闭,c,、手动阀,工作不正常,杭州德泰电液系统工程有限公司,Company Logo,四、故障排除,1,被脏物卡死,检查方法：关闭相应球阀，手动顶推应急手动开关，感觉阀件是否动作,解决：拆下清洗,2,电磁铁故障,检查方法：关闭相应球阀，上电感觉是否有磁性，测量正负极电压是否达标，接线是否松动,解决：紧固线路，更换电磁铁,d,、电磁阀,工作不正常,杭州德泰电液系统工程有限公司,Company Logo,安装拆卸,维护保养,运行中,产品处理,运行前,五、安全事项,杭州德泰电液系统工程有限公司,Company Logo,五、安全事项,运行前,务必确认油箱内油液高度,确认油温在,20,50,之间方可使用,确认相关手动阀的开闭状态,确认压力阀位置未被随意更改,杭州德泰电液系统工程有限公司,Company Logo,五、安全事项,运行中,运转中请不要用手或身体接触电机、传动装置等旋转及可动物,系统运行中，禁止直接触碰电磁元件，以免烫伤,异常（杂音、漏油、烟等）发生时，根据必要停止运转,使用适宜的液压油，管理其清洁度,杭州德泰电液系统工程有限公司,Company Logo,五、安全事项,维护与保养,对于保养检查，必须在设备,停止,时,不要自行进行产品的改造,不要自行拆开、从组，如必要需专业人员操作,注意周围温度及湿度等环境条件，保持防尘、防锈,产品在长期保管后再使用时，会有需要更换密封垫等部件的情况,拆装吸油管或拆卸泵时，请注意可以关闭闸阀或取下自封式吸油过滤器红色封盖，防止油箱内大量油液流出,杭州德泰电液系统工程有限公司,Company Logo,五、安全事项,安装拆卸,电路施工必须将,电源,切断再进行操作。防止触电危险,安装和拆卸配管、配线等作业，应由专业人员进行操作,作业时必须切断电源，确认电机停机，确认系统压力为零时，方可进行操作。否则可能会引起受伤,应使用规定的螺栓和规定的拧紧力矩紧固,将固定孔，安装面保持清洁状态,杭州德泰电液系统工程有限公司,Company Logo,五、安全事项,产品处理,依照使用说明书，安全确认后方可进行操作,本设备不可移作它用,不要对液压系统进行载乘、敲打、损坏及施加外力,为防止处理该产品时受到伤害，请佩戴好安全保护用具,由于产品的重量、作业姿势，请充分注意作业方法,请充分擦去粘附在地面、地板等地方的液压油,杭州德泰电液系统工程有限公司,Company Logo,杭州德泰电液系统工程有限公司,Thank You!,王贵成,2011-08-07,
