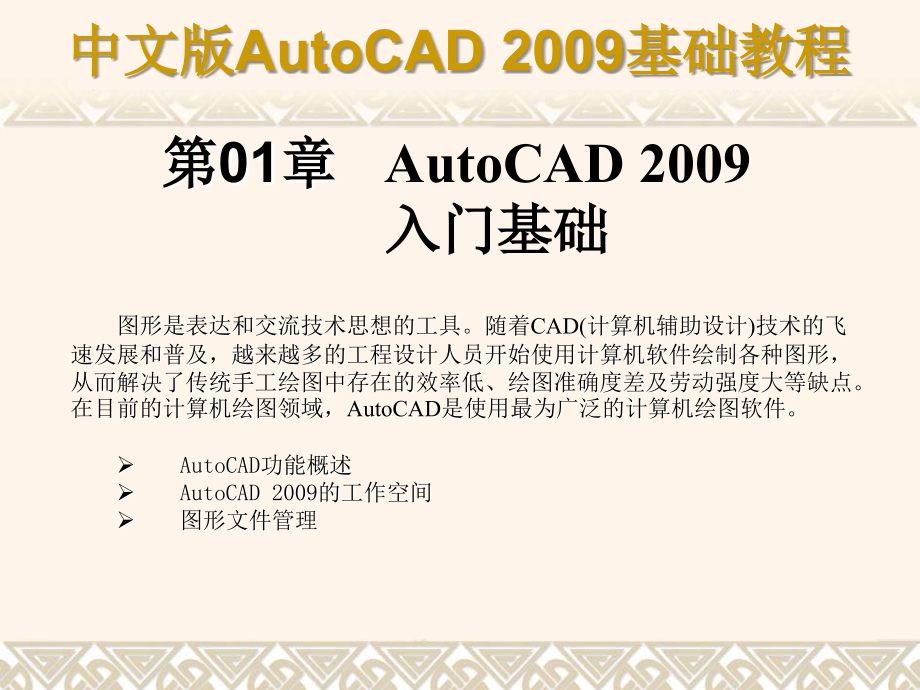

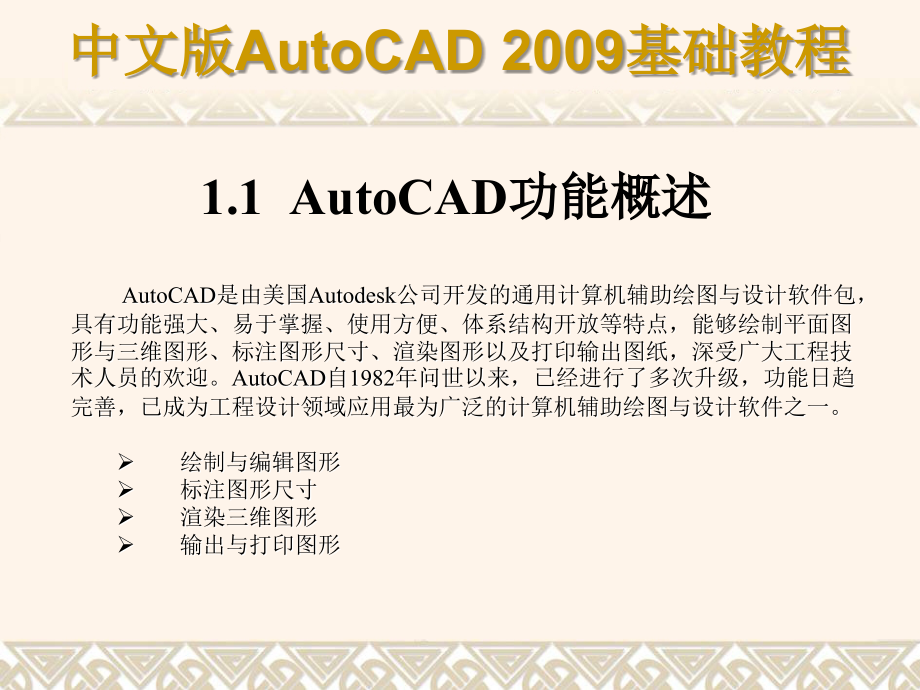

中文版,AutoCAD 2009,基础教程,第,01,章,AutoCAD 2009,入门基础,图形是表达和交流技术思想的工具。随着,CAD(,计算机辅助设计,),技术的飞速发展和普及，越来越多的工程设计人员开始使用计算机软件绘制各种图形，从而解决了传统手工绘图中存在的效率低、绘图准确度差及劳动强度大等缺点。在目前的计算机绘图领域，,AutoCAD,是使用最为广泛的计算机绘图软件。,AutoCAD,功能概述,AutoCAD 2009,的工作空间,图形文件管理,1.1,AutoCAD,功能概述,AutoCAD,是由美国,Autodesk,公司开发的通用计算机辅助绘图与设计软件包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工程技术人员的欢迎。,AutoCAD,自,1982,年问世以来，已经进行了多次升级，功能日趋完善，已成为工程设计领域应用最为广泛的计算机辅助绘图与设计软件之一。,绘制与编辑图形,标注图形尺寸,渲染三维图形,输出与打印图形,1.1.1,绘制与编辑图形,AutoCAD,提供了丰富的绘图命令，使用这些命令可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充，还可以借助编辑命令绘制各种复杂的二维图形。,1.1.2,标注图形尺寸,标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。在,AutoCAD,中提供了线性、半径和角度,3,种基本的标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注的对象可以是二维图形或三维图形。,1.1.3,渲染三维图形,在,AutoCAD,中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。,1.1.4,输出与打印图形,在,AutoCAD,中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度,AutoCAD,不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入,AutoCAD,或将,AutoCAD,图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。,1.2,AutoCAD 2009,的工作空间,中文版,AutoCAD 2009,提供了“二维草图与注释”、“三维建模”和“,AutoCAD,经典”,3,种工作空间模式。,选择工作空间,二维草图与注释空间,三维建模空间,AutoCAD,经典空间,AutoCAD,工作空间的基本组成,1.2.1,选择工作空间,要在,3,种工作空间模式中进行切换，只需单击“菜单浏览器”按钮，在弹出的菜单中选择“工具”,|,“工作空间”菜单中的子命令，或在状态栏中单击“切换工作空间”按钮，在弹出的菜单中选择相应的命令即可。,1.2.2,二维草图与注释空间,默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏等元素组成。在该空间中，可以使用“绘图”、“修改”、“图层”、“标注”、“文字”、“表格”等面板方便地绘制二维图形。,1.2.3,三维建模空间,使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在“功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动画、设置光源、为三维对象附加材质等操作提供了非常便利的环境,。,1.2.4,AutoCAD,经典空间,对于习惯于,AutoCAD,传统界面的用户来说，可以使用“,AutoCAD,经典”工作空间，其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工具栏、文本窗口与命令行、状态栏等元素组成。,1.2.5,AutoCAD,工作空间的基本组成,AutoCAD,的各个工作空间都包含“菜单浏览器”按钮、快速访问工具栏、标题栏、绘图窗口、文本窗口、状态栏和选项板等元素。,1.3,图形文件管理,在,AutoCAD,中，图形文件管理一般包括创建新文件，打开已有的图形文件，保存文件，加密文件及关闭图形文件等。,创建新图形文件,打开图形文件,保存图形文件,加密保护绘图数据,关闭图形文件,1.3.1,创建新图形文件,在快速访问工具栏中单击“新建”按钮，或单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”|“新建”命令(,NEW)，,可以创建新图形文件，此时将打开“选择样板”对话框。,1.3.2,打开图形文件,在快速访问工具栏中单击“打开”按钮，或单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”,|,“打开”命令,(,OPEN),，,可以打开已有的图形文件，此时将打开“选择文件”对话框。,1.3.3,保存图形文件,在,AutoCAD,中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如，在快速访问工具栏中单击“保存”按钮，或单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”,|,“保存”命令,(,QSAVE),，,以当前使用的文件名保存图形；也可以单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”,|,“另存为”命令,(,SAVEAS),，,将当前图形以新的名称保存。,1.3.4,加密保护绘图数据,在,AutoCAD 2009,中，保存文件时可以使用密码保护功能，对文件进行加密保存。,单击,“,菜单浏览器,”,按钮，在弹出的菜单中选择,“,文件,”,|,“,保存,”,或,“,文件,”,|,“,另存为,”,命令时，将打开,“,图形另存为,”,对话框。在该对话框中单击,“,工具,”,按钮，在弹出的菜单中选择,“,安全选项,”,命令，此时将打开,“,安全选项,”,对话框。在,“,密码,”,选项卡中，可以在,“,用于打开此图形的密码或短语,”,文本框中输入密码，然后单击,“,确定,”,按钮打开,“,确认密码,”,对话框，并在,“,再次输入用于打开此图形的密码,”,文本框中输入确认密码,。,1.3.5,关闭图形文件,单击“菜单浏览器”按钮，在弹出的菜单中选择“文件”,|,“关闭”命令,(,CLOSE),，,或在绘图窗口中单击“关闭”按钮，可以关闭当前图形文件。,执行,CLOSE,命令后，如果当前图形没有保存，系统将弹出,AutoCAD,警告对话框，询问是否保存文件。此时，单击,“,是,(,Y),”,按钮或直接按,Enter,键，可以保存当前图形文件并将其关闭；单击,“,否,(,N),”,按钮，可以关闭当前图形文件但不保存；单击,“,取消,”,按钮，取消关闭当前图形文件操作，即不保存也不关闭,。,
