无线网络勘测与设计.ppt

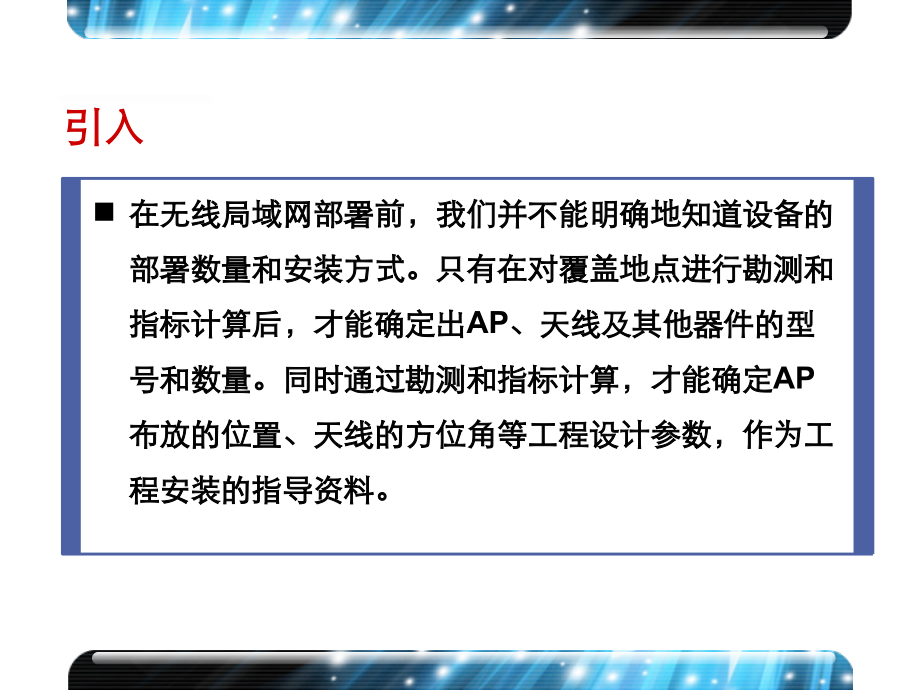

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,杭州华三通信技术有限公司,无线网络勘测与设计,日期：,杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播,在无线局域网部署前，我们并不能明确地知道设备的部署数量和安装方式。只有在对覆盖地点进行勘测和指标计算后，才能确定出,AP,、天线及其他器件的型号和数量。同时通过勘测和指标计算，才能确定,AP,布放的位置、天线的方位角等工程设计参数，作为工程安装的指导资料。,引入,掌握,WLAN,网络勘测与设计的工作内容,掌握,WLAN,室内覆盖勘测设计原则,掌握,WLAN,室外覆盖勘测设计原则,掌握,WLAN,各种勘测、设计模板,课程目标,学习完本课程，您应该能够：,WLAN,网络勘测操作指导,WLAN,室内覆盖勘测设计,WLAN,室外覆盖勘测设计,目录,WLAN,网络勘测操作指导,网络勘测前的准备,业主提供的保障条件,网络勘测的内容,网络勘测前的准备,WLAN,工程设计人员在接到网规任务书后，首先应仔细阅读,H3C,无线系统现场工勘规范,，制定网规实施计划，就网络勘测条件和网络勘测计划与需求方共同协商，明确以下信息：,确定覆盖区域，并明确覆盖要求,熟悉覆盖区域的平面图,了解现网组网情况,业主提供的保障条件,确定覆盖区域，并明确覆盖要求,直接提供覆盖区域的平面图,提供设备可能的安装位置,提供现网组网情况,负责协调现场情况,协调覆盖区域的物业管理人员随同勘测，并对设备的安装位置、供电方式等作出明确的答复,网络勘测的内容,覆盖区域平面情况，包括覆盖区域的大小、平面图,覆盖区域障碍物的分布情况，以分析对信号的阻挡,需要接入的用户数量和带宽要求,设备可以安装的位置,现网有线网组网情况，出口资源等,WLAN,网络勘测操作指导,WLAN,室内覆盖勘测设计,WLAN,室外覆盖勘测设计,目录,WLAN,室内覆盖勘测设计,室内覆盖规划原则,室内信号损耗及传播模型,室内覆盖类型划分,典型室内覆盖应用,WLAN,室内覆盖规划原则,WLAN,室内规划一般只考虑在同一楼层区域内通过,WLAN,方式接入该区域的数据用户，楼内不同楼层应该分别考虑进行覆盖规划。,在规划,WLAN,网络时，首先应该考虑的是,AP,与无线终端之间无线信号的有效交互，其次是接入用户的有效带宽。,WLAN,室内传播模型,WLAN,信号室内传播时，接收电平估算公式如下：,PrdB,=,Pt,dB,+,Gt,dB,-,Pl,dB,+,Gr,dB,PrdB,为接收电平；,PtdB,为最大发射功率；,GtdB,为发射天线增益；,GrdB,为接收天线增益；,PldB,为路径损耗,.,空间传播损耗,就电波空间传播损耗来说，,2.4G,频段的电磁波有近似的路径传播损耗公式为,：,PathLoss(dB,)=46+10*n*,LogD,（,m,）,其中，,D,为传播路径，,n,为衰减因子。,问题,距离（,m,）,传播损耗（,dB,）,10,？,50,？,100,？,PathLoss(dB)=46+10*n*Log D,（,m,）,一般写字楼内的办公环境情况下,n,取值为,2.76,。,解答,距离（,m,）,传播损耗（,dB,）,10,73.6,50,92.9,100,101.2,PathLoss(dB)=46+10*n*Log D,（,m,）,一般写字楼内的办公环境情况下,n,取值为,2.76,。,对,H3C,主要产品的室内开阔环境最大直线覆盖距离建议如下：,产品型号,WA1208E,WA2110,建议的室内开阔环境最大覆盖半径（米）,100,100,结论,信号穿透损耗估测,2.4GHz,电磁波对于各种建筑材质的穿透损耗的经验值如下：,隔墙的阻挡（砖墙厚度,100-300mm,）：,20-40dB,；,楼层的阻挡：,30dB,以上；,木制家具、门和其它木板隔墙的阻挡：,2-15dB,；,厚玻璃（,12mm,）：,10dB,在衡量墙壁等对于,AP,信号的穿透损耗时，需考虑,AP,信号入射角度,WLAN,室内覆盖的区域按区域半径分为大于,AP,覆盖半径区域和小于,AP,覆盖半径区域。,WLAN,室内覆盖的区域按接入用户的数量分为高密度用户区域、低密度用户区域。,同时接入的终端数量,30,（高密度用户数量）,覆盖区域半径,60m,酒店、综合办公场所、写字楼,礼堂、体育馆,室内覆盖类型划分,半径小、并发用户少区域的覆盖规划,此类区域一般半径在,60m,以下，不存在大的障碍物，而且需要接入的用户也不会太多，可以直接使用一个,AP,就可全部覆盖。,此类区域一般有小会议室、酒吧、咖啡馆、居民家庭等。,对于居民家庭，合理地选择,AP,布放位置也可兼顾各房间的无线信号覆盖。,礼堂覆盖,40m,40m,20m,礼堂覆盖壁挂式安装,礼堂覆盖吸顶式安装,举例：,某个礼堂大小是,20m40m,，有座位,100,个，但无线用户数量不多，一般为,20-30,个。,半径小、并发用户多区域的覆盖规划,此类区域的内部较为空旷，没有墙壁的阻挡，但由于接入用户的数量原因，要求使用多个,AP,进行覆盖。,此类区域一般有开放式办公区域、大型阶梯教室、大型会议中心等。,举例：,某个办公区域大小是,25m40m,，有办公座位,100,个，各座位都配备一台计算机，均采用无线方式上网。,办公区域,AP1,AP3,AP2,40m,25m,AP1:,Channel 1,AP2:,Channel 6,AP3:,Channel 11,区域内无线用户数量较多，除需考虑,AP,的覆盖范围外，更应保证各用户的有效带宽，故需部署多个,AP,。,在,AP,部署时，应考虑,AP,间信道的划分。,半径大、用户少区域的覆盖规划,这些区域如综合功能区域、酒店客房等是主要的,WLAN,室内应用场所，需要作简单的网规。对这些区域，可以根据房间、墙壁、立柱等分割成较小的区域,方法,1,：使用小功率,AP,分别进行覆盖，覆盖方式可按照半径小用户少区域的覆盖方式。覆盖时需要注意,AP,频点的隔离。,方法,2,：使用室内分布式系统。,下面以酒店客房为例进行说明。,酒店客房的覆盖规划,酒店客房是典型的半径大、用户少、用户分散性区域，且对信号的阻隔较强。,可以采用分布式天馈系统来适用这种区域的覆盖。,采用功分器后，由于分配损耗和馈线损耗，建议一个,AP,接入天线的数量不超过,4,个。,为保证信号穿墙后较好覆盖，每个吸顶天线的入功率应不小,10dB,。,常见器件的损耗值,1/2”,超柔同轴电缆,0.18dB/m,二功分器,3dB,三功分器,4.8dB,四功分器,6dB,耦合器,常见的有,5dB,、,10dB,滤波合路器,0.5dB,功率分配器件的作用是将一路输入信号分成多路输出信号，各路输出信号功率相等。常见的有二功分器、三功分器、四功分器。,耦合器件的作用也是将一路输入信号分成多路输出，但输出信号不是 各路都相等，其中有一路主输出，一个或多个分支端口输出。,问题,请估算,A,点到,B,点的损耗？,二功分器的损耗是,3dB,，四功分器的损耗是,6dB,，,1/2”,同轴电缆上的损耗是,0.18dB/m,。,A-B,之间的损耗是：,L,AB,=3+1*0.18+6+10*0.18=10.98(dB),3dB,8dB,1m,10m,A,B,酒店客房的覆盖规划,AP,吸顶天线,功分器,同轴电缆,4m,5m,典型室内覆盖应用,下面按照室内覆盖的原则和各种室内覆盖类型的覆盖方式完成以下两个典型的室内覆盖应用,酒店综合功能区域,办公大楼综合办公区域,酒店,综合功能区域覆盖,民族苑,12m*6m,多功能厅,接待室,西餐厅,酒吧,宴会厅,会议室,A,会议室,B,12m*10m,10m*,10m,8m*12m,12m*10m,注：代表,AP,覆盖点,办公大楼综合办公区域,如上图所示是一典型办公环境，面积,36m36m,，基本上属于半开放空间。,办公大楼,单点覆盖,Up,Down,Up,男用,化妝室,茶水間,女用,化妝室,櫃,檯,Up,Down,Laboratory,Meeting,Room,Demo,Room,Office,AP,A,X,B,X,C,X,D,X,E,X,F,X,G,X,H,X,Office,Lobby,办公大楼,交叉布点,Up,Down,Up,男用,化妝室,茶水間,女用,化妝室,櫃,檯,Up,Down,Meeting,Room,Demo,Room,W-Link,Office,Lobby,AP1(Ch1),AP2(Ch6),AP3(Ch11),WLAN,网络勘测操作指导,WLAN,室内覆盖勘测设计,WLAN,室外覆盖勘测设计,目录,WLAN,室外覆盖勘测设计,室外覆盖规划原则,典型室外覆盖应用,室外覆盖原则,在,WLAN,室外覆盖规划时，首先考虑到的是,AP,跟无线终端间信号的交互，保证用户可有效的接入网络。,在进行天线选择时，需尽量考虑到信号分布的均匀，对于重点区域和信号碰撞点，需要考虑调整天线方位角和下倾角。,天线安装的位置应确保天线主波束方向正对覆盖目标区域，保证良好的覆盖效果。,相同频点的,AP,的覆盖方向尽可能错开，避免同频干扰。,对小区覆盖而言，从室外透过封闭的混凝土墙后的无线信号几乎不可用，因而只能考虑利用从门、窗入射的信号。,被覆盖的区域应该尽可能靠近,AP,的天线，被覆盖区域与,AP,的天线尽可能直视。,常用的室外覆盖方案,WLAN,室外勘测时常用的覆盖方案：,通过本楼安装高增益、较大水平波束宽度的定向天线进行本楼和对面建筑进行,WLAN,覆盖；,通过本楼安装全向天线，对本楼与对面建筑进行,WLAN,覆盖；,将天线架在高处并保持一定的下倾角，进行室外空间的覆盖；,将天线上倾从室外覆盖室内的定向覆盖。,小区应用环境,生活小区的特点是建筑物排列比较规则。按楼层高度可以分为：高层住宅区，,8,层（,24,米）以上；多层住宅区，,48,层（,1224,米）；别墅区和低矮住宅区，,4,层（,12,米）以下。,另外受气候影响，各地建筑物墙壁的厚度差别较大。总的来说，南方地区墙壁较薄，一般小于,40cm,；而北方墙壁较厚，一般大于,50cm,。,小区覆盖原则,对于高度超过,8,层（,24,米）的楼层，不适合采用室外方式覆盖。,本楼天线信号经过对楼的反射后，会有部分信号反射回本楼，一般情况下不考虑利用反射信号来覆盖本楼。,楼间距在,30,米之内，可考虑在正对的楼层中间安装,AP,和天线，对楼,AP,的信号透过门窗可有效地覆盖本楼纵向,2,个房间（约,8,米）。如果楼宇的纵向超过,3,个房间（,12,米），需要考虑从楼的两边向本楼进行覆盖。,对于住户房间结构较复杂，从单面覆盖很难全部覆盖，可考虑从双面覆盖或选择卧室、客厅等重点区域覆盖。,小区覆盖原则,由于是定向覆盖，,AP,使用的天线一般选择定向天线。,天线的最佳安装位置一般是楼层的中间位置。,如果确实难以找到可以利用的建筑物，则需要考虑利用生活小区内的路灯柱，或另加水泥柱作,AP,和天线的固定物。,小区楼宇覆盖方式（一）,8m,纵向深度不大的楼宇的信号覆盖方式,小区楼宇覆盖方式（二）,纵向深度较大的楼宇的信号覆盖方式,12m,WLAN,小区覆盖的典型应用（一）,光缆或网线,WLAN,室外蜂窝覆盖铺设部分线缆：,小区机房,楼,1,楼,3,楼,6,楼,5,小区花园,AC,INTERNET,楼,4,楼,2,LS,WLAN,小区覆盖的典型应用（二）,WLAN,室外蜂窝覆盖全无线覆盖：,小区机房,楼,1,楼,3,楼,6,楼,5,小区花园,AC,INTERNET,楼,4,楼,2,LSW,802.11a,802.11a,802.11a,802.11a,室外空旷区域的覆盖原则,AP,在空旷区域的覆盖半径较大，可达,300,米；,此类区域无线用户数量较少，带宽要求不高，一般只需考虑,AP,的覆盖范围；,大体测量出要求覆盖区域的平面尺寸，根据覆盖区域的形状选择全向天线或者定向天线，选择合适的安装位置即可。,典型室外覆盖应用,下面按照室外覆盖的原则完成以下两个典型的室外覆盖应用,低矮密集房屋,生活小区,机场近机位,300m,低矮密集房屋的覆盖应用,200m,8,1,7,6,5,4,3,12,11,10,9,2,举例：,某个小镇的房屋是古建筑群，如今是一个旅游热点。街道两旁是木制的房屋，房屋鳞次栉比，一般都在,3,层以下。为防止破坏建筑群的风格，客户要求使用,WLAN,进行宽带接入。如图，阴影部分为要求覆盖的区域。,生活小区的覆盖应用,生活小区的覆盖应用,针对民祥苑小区的具体情况，推荐采用通过本楼安装全向天线，对本楼与对面楼进行,WLAN,覆盖的方案。此方案较适合楼层较少，楼体较宽的小区单元。其中对低楼层可能出现由于副瓣覆盖不足导致的弱覆盖现象，通过选择预置下倾角天线加以改善。,建议,AP,布放位置如,附件图纸,中,红色,所示,，预计,AP,规模为,14,台，各,AP,站址间平均距离约为,50,60,米。采用中高增益预置下倾角全向天线。,生活小区的覆盖应用,机场近机位的覆盖应用,举例：,机场要求对近机位区域进行无线覆盖，主要用于近机位的旅客行李系统的应用，如图所示。,垂直方向图,机场近机位覆盖应用,WLAN,网络勘测操作指导：准备工作、勘测内容、保障条件,WLAN,室内覆盖勘测：室内覆盖原则、信号损耗、典型室内覆盖应用,WLAN,室外覆盖勘测：室外覆盖原则、典型室外覆盖应用,本章总结,
